Как выставить зажигание двигатель 409 уаз патриот

Процесс замены цепей ГРМ ЗМЗ 409 Евро 3

• Прежде чем приступить к работе с двигателем, необходимо снять радиатор • и ремни привода насоса ГУР • генератора и помпы • Ослабьте затяжку хомута подводящего шланга на помпу системы охлаждения и снимите шланг со штуцера. • Снимите крышку головки блока цилиндров. Выверните четыре болта и снимите переднюю крышку головки блока цилиндров в сборе с муфтой привода вентилятора и вентилятором (вязкостная муфта с вентилятором сняты для наглядности).

• Снимите водяной насос • Снимите датчик частоты вращения коленчатого вала (датчик синхронизации) • Снимите шкив коленчатого вала (см. «Замена сальников коленчатого вала УАЗ Патриот» ). Снимите масляный картер (см. «Замена картера двигателя УАЗ Патроит» ). • Выверните два болта и снимите крышку гидронатяжителя верхней цепи с прокладкой.

Выверните 1 болт верхнего натяжного устройства и снимите рычаг натяжного устройства вместе со звездочкой. • Также снимите нижний рычаг натяжного устройства. Также вместе со звездочкой. • Открутите 2 болта и снимите пластмассовый успокоитель цепи. • Снимите шестерни с распределительных валов, вывернув болты крепления шестерен к фланцам распределительных валов.

Здесь вам потребуется съемник. • Выверните болты 2 и извлеките вверх успокоитель 1 цепи. Отогните концы стопорной пластины 6 и выверните болт 5, для чего удерживайте промежуточный вал от проворачивания, вставив отвертку в отверстие шестерни 3. Снимите шестерню 4, вставив отвертку между нею и шестерней 3 и упираясь отверткой как рычагом в шестерню 3.

• Если необходимо снять шестерню 2 с коленчатого вала, сначала снимите втулку 1 и резиновое уплотнительное кольцо между втулкой и шестерней. Затем спрессуйте шестерню 2. Зубчатые колеса снимаются с помощью съемника.

• После снятия промойте цепи и шестерни в бензине, протрите и просушите их.

Осмотрите цепи. Если на втулках цепи обнаружены трещины, сколы или значительные следы износа, замените цепи. Замените шестерни, на зубьях которых появились сколы или выкрашивания. Замените поврежденные успокоители цепей. Звездочки натяжителей должны свободно вращаться на осях. Если на зубьях звездочек есть сколы или выкрашивания, замените натяжители.

Читайте

Если наступил срок смены по другому вы узнали что цепь на джипе изношена, то будет нужно проведения такового процесса, как смена. Пока приступить к ремонтным мероприятиям на джипе УАЗ Патриот Евро-3, нужно убедиться в ассортиментном наборе последующего инструмента:

  • ключ шестигранный 6 мм;
  • головки на вороток «12», «13», «14»;
  • молоток и зубило.

Помимо этого, потребуются также и вспомогательные принадлежности, такие как емкость для слива ОЖ из радиатора и т.п., но о такой ситуации тщательно дальше.

Как выставить метки ГРМ 409 УАЗ Патриот

Само выставление меток ГРМ происходит после того, как механизм будет собран. Предварительно цепь, металлические шестерни и другие детали смазываются моторным смазывающим средством.

В первую очередь прессуется шестеренка на коленчатый вал. Это обязательное условие. Потом проворачивают коленчатый вал до тех пор, пока метка на нем не встретится с меткой блока цилиндров. Первый цилиндр должен находится в верхней мертвой точке. Коленвал вращается по часовой стрелке. С помощью индикатора определяют правильное расположение меток.

Где расположена цепь

Одна цепь ГРМ находится вверху газораспределительного механизма, вторая – внизу. Такое расположение цепей ГРМ на ЗМЗ 409 позволяет добиться оптимальной работы силового агрегата.

Если не следить за чистотой натяжителей и успокоителей, то это приведет к тому, что цепь будет проскакивать через зубцы. К тому же через 80 000 километров устройство имеет свойство растягиваться.

Признаки поломки газораспределительного механизма

Признаками поломки газораспределительного механизма являются следующие симптомы:

  • снижение мощности движка;
  • выстрелы в глушитель;
  • появление шумов;
  • работа с перебоями;
  • провалы в работе холодного движка.

Если вы заметили вышеописанные симптомы, то следует обратиться в сервис-центр для выявления проблемы и решения ее.

Установка распредвалов по меткам

Чтобы установить распредвалы по меткам, необходимо сделать следующее:

  1. После того как установят поршень первого и четвертого цилиндра в ВМТ, вращают шкив распредвала.
  2. Вначале находят положение, когда между кулачком распредвала и толкателем клапана четвертого цилиндра можно вставить тонкий щуп.
  3. Затем вращают распределительный вал в другую сторону до тех пор, пока не удастся сделать описанное в третьем пункте.
  4. Эти же действия проводят с выпускным валом.

Необходимо поймать идеальную фазу, чтобы подача смеси и ее выхлоп происходили без задержек или опережений горючего, воздуха или масла.

Теперь поговорим о том, какой должна быть идеальная фаза.

Идеальная фаза

Идеальная фаза помогает добиться максимальной мощности движка. Работа силового агрегата будет эластичной как на малых, так и на больших оборотах. Расход горючего в результате правильного выставления меток ГРМ понизится. К тому же идеальная фаза увеличит срок службы силового агрегата.

Метки ГРМ и затяжка

После установки меток ГРМ на двигателе проводят затяжку звездочек, распредвалов. Затяжка должна производится с помощью динамометрического ключа. Сила, с которой опытный механик затягивает болты, равна указанной в мануале к двигателю.

Болты на крышках затягиваются с силой 1 кгс/м. Это тоже является обязательным условием при затяжке.

Сигналы к замене

Со временем шарнирные соединения цепи изнашиваются, и она растягивается. Менять цепь нужно в том случае, когда регулировать ее натяжку ужу не представляется возможным, когда наметилось несовпадение меток на валах. Если на цепи появились сколы или какие-либо другие повреждения, это тоже означает, что расходник свое отслужил, и пора заменить его на новый. При растянувшейся цепи движок работает неровно, постоянно слышен скрежет. В этом случае машина уже не будет заводиться с первого раза. Также растянутая цепь служит причиной того, что авто начинает “съедать” больше топлива. Растянутая цепь может проскакивать по звездочке. В конце концов, она может просто оборваться, а это станет причиной того, что поршня ударят по клапанам. Последние от этого погнутся, и машине потребуется давать капитальный ремонт.

Цепь, конечно, несколько практичнее ремня, но и ее ресурс когда-то вырабатывается, и она требует замены. Если вы решили, что данную процедуру будете проводить самостоятельно, тогда в точности следуйте представленной ниже инструкции, и у вас все обязательно получится.

Комплект для замены ГРМ двс 409

Для замены ГРМ был приобретен набор идеальная фаза евро-3 .


В комплект входят:

  1. паспорт с описанием инструментов
  2. две цепочки двухрядные
  3. транспортир для выправления фаз газораспределения
  4. два комплекта гидронатяжителей
  5. шестерни упакованные в промасленную бумагу

Кроме этого той же фирмы были приобретены прокладки и сальник и комплект болтов. Болты важный элемент при замене. Так как при откручивании старых деталей, болты плохо откручиваются, срываются и не могут использоваться дальше. С болтами в комплекте вместе идет кольцо резиновое на колено вал под шестерни.

При замене для удобства замены болтов необходимо приобрести головку под трещотку. Для быстрой их замены в отличие от простого шестигранника. Все это необходимо для замены в домашних условиях без обращения в центры технического обслуживания.


Как говорят в народе «конструктор для больших мальчиков». Для самостоятельной работы с автомобилем необходим и соответствующий инструмент.

Замена привода ГРМ ЗМЗ 409 Евро-3 УАЗ Патриот. НОВОЕ 2021

Пошаговый ремонт. Установка по меткам 8:45. Замена цепей, звёзд, гидронатяжителей, сальника, помпы и остального.

  • Сначало нужно слить ОЖ в специально приготовленную емкость, потом конечно демонтировать радиатор.
  • Осуществляется демонтаж ремня привода насоса гидроусилителя руля, также шкива вентилятора.
  • Демонтируется ремень привода генератора и водяного насоса.
  • Извлекается подводящий шланг, также демонтируется крышка блока цилиндров.
  • С мотора ЗМЗ-409 джипа УАЗ Патриот Евро-3 нужно демонтировать водяной насос, после этого снять частотный датчик вращения коленвала.
  • Вывинчиваются болтовые соединения, и демонтируется крышка гидронатяжителя верхней цепи. После извлечения крышки, следует демонтировать гидронатяжитель. После такого факта аналогичным образом осуществляется снятие гидронатяжителя либо верхней цепи мотора ЗМЗ-409 джипа УАЗ Патриот Евро-3.
  • Дальше следует отвинтить 7 болтов, после завершения извлечь крышку. При всем этом следует быть аккуратными, потому что конечно разрушить сальник коленвала.
  • Для извлечения натяжителей следует вывинтить на один болту с верхнего и нижнего цепного устройства, после этого конечно снять изделия совместно со звездочками.
  • Последующий шаг предполагает проведение демонтажа шестерней с распредвалов, осуществив выкручивание болтов креплений. Для снятия шестерней будет нужно пользоваться особым съемником.
  • Дальше осуществляется снятие частей. Для этой цели вам воспользуемся последующим фото с буквенными обозначениями, на страницах которых изображен механизм ГРМ джипа УАЗ Патриот Евро-3.

Сначала вывинчиваются два болтовых соединения под номером 3.5. После этого нужно отогнуть пластинку 6, тем освободив доступ для вывинчивания болта 5. Сейчас конечно снять шестерню, а уже за нею и сам цепной механизм, потянув его ввысь. Аналогично извлекается и нижний элемент.

Замена расходника

Работы нужно осуществлять только при остывшем моторе. Перед проведением основных работ следует демонтировать радиатор. Снимаем шланг, подающий охлаждение на помпу, ослабив крепящий его хомут. Демонтируем крышку, закрывающую блок цилиндров, открутив 4 крепежных болта. Снимаем водяной насос. Теперь необходимо демонтировать датчик синхронизации коленвала и его шкив. Снимаем кожух цепного натяжителя. Снимается он вместе с прокладкой

При демонтаже кожуха следует соблюдать осторожность, так как на него давит пружина натяжителя. Извлекаем натяжитель

Таким же образом снимаем и натяжитель, воздействующий на нижнюю цепь.

Теперь можно снимать кожух цепи. Для этого придется открутить 7 болтов

Снимать его нужно осторожно, надо стараться не повредить прокладки. Теперь снимаем верхний и нижний рычаги натяжителя вместе с шестеренками

Снимаем цепной успокоитель, который крепится двумя болтами. Демонтируем шестеренки распредвалов, которые болтами крепятся к фланцам.

Воспринимая следующую информацию, ориентируйтесь на фото, размещенное ниже, так как здесь будет приводиться нумерация необходимых деталей. Выворачиваем болты (2) и поднимаем успокоитель верхней цепи. Отгибаем стопрную пластину (6) и выкручиваем болты (5). Промежуточный вал нужно зафиксировать, чтобы он не проворачивался. Для этого следует вставить отвертку в отверстие (3). Теперь извлекаем шестеренку (4), вставив для этого тонкую отвертку между ней и шестеренкой (4). Теперь извлекаем шестерню (4) и вынимаем цепь, которую для этого следует потянуть вверх. Теперь снимаем шестерню (3) и извлекаем нижнюю цепь.

Теперь ориентируемся на следующий снимок ниже. Снимаем втулку (1), после чего извлекаем шестеренку (2). Придется снять еще и резиновый уплотнитель. Теперь спрессовываем шестеренку (2) и извлекаем зубчатые колеса. Для этой цели можно использовать специальный съемник.

После демонтажа шестерни следует вымыть в бензине и протереть тряпкой. Вполне возможно, что шестерни тоже придется заменить. Это будет необходимо, если на них будут замечены сколы или трещины. Скорее всего, успокоители тоже надо будет менять, так как пластмасс – материал хрупкий. Проверьте также состояние натяжителей. Их приходится менять, если на зубьях звездочек присутствуют сколы.

Если вы снимали шестеренку коленвала, то, собирая механизм, ее придется напрессовать на коленвал. После этого ставим уплотнитель и втулку

Обратите внимание на совмещение меток. Коленвал следует повернуть таким образом, чтобы отметка (1) (смотрим фото ниже) на коленвале сошлась с отметкой (2), расположенной на блоке цилиндров

Поршень главного цилиндра в этом случае должен занять положение ВМТ. Устанавливаем успокоитель (4). Болты (3) пока сильно закручивать не стоит. Теперь берем цепь (5), смазываем ее и надеваем на шестеренку коленвала.

Надеваем цепь на основную шестеренку (1) (фото ниже) и на промежуточный вал (2)

Обратите особое внимание на то, чтобы метка (4) сошлась с меткой (5). В это время участок цепи, находящийся на успокоителе, (3) должен быть натянут

Теперь затягиваем все открученные болты и проверяем совмещение отметок еще раз. Для этого необходимо натянуть цепь, надавив на натяжитель.

Предварительно смазав верхнюю цепь, надеваем ее на главную шестеренку промежуточного вала. Ее придется просунуть в отверстие, которое расположено в головке блока цилиндров. Вставляем основную шестеренку и, прокрутив коленвал вправо, надеваем на нее цепь. Натягиваем цепь, проворачивая распредвал против часовой. Все остальные узлы должны быть собраны в той последовательности, в которой они были разобраны.

Как видите, ничего особенного сложного здесь нет, у вас все обязательно получится.

Ремонт и обслуживание ГРМ

Основная проблема в этом механизме – это изношенные шейки, кулачки и увеличенный зазор в подшипниках. Для уменьшения зазора необходима шлифовка шеек распределительного вала. При этом также углубляют канавки для подачи масла. Шейки шлифуют под ремонтный размер. Далее после ремонта проверяют высоту кулачков.

На опорных частях под шейки не должно быть даже минимальных повреждений. На корпусах подшипников не должно быть трещин. После чистки и промывки распределительного вала обязательно проверяют зазор между шейками и отверстием в опоре ГБЦ.

Цепь не должна быть растянутой и иметь механические повреждения. Пока она не изношена, ее можно регулировать. Отворачивают стопорный болт на половину оборота. Затем поворачивают коленчатый вал на 2 оборота и далее стопорный болт заворачивают.

В остальном устранение неисправностей ГРМ заключается в замене изношенных элементов. Также необходимо проводить периодическую регулировку клапанов на автомобилях, не имеющих гидрокомпенсаторов.

Как устроен ГРМ «Патриота»

По сути дела, ЗМЗ 409 это брат близнец инжекторного 406 мотора, который ставился в «Волги» и «Газели». Конструктивно они очень похожи, соответственно и проблемы 409 двигатель унаследовал все те же (об этом чуть ниже). ЗМЗ 409 имеет два распредвала, сделанных из чугуна. Эти распредвалы вращаются на подшипниках, которые получаются путем соединения плоскости ГБЦ со съемными крышками из алюминия.

Эти крышки обрабатываются вместе с ГБЦ, поэтому поставить их с другой машины не выйдет, не меняя при этом ГБЦ.

Привод ГРМ здесь состоит из пары однорядных пластинчато-звеньевых цепей. Такой вариант менее надежен, чем одна двухрядная цепь, к тому же пластинчато-звеньевые цепи имеют свойство рваться неожиданно, без какого-либо предварительного «звукового оповещения», по которому можно понять что она вот-вот порвется. Если нет возможности поставить более надежную двухрядную цепь, тогда хорошим вариантом будет ролико-звеньевая цепь, которая также более надежна.

ГРМ Патриота с мотором ЗМЗ 409 включает в себя следующие элементы:

  1. Шестерня коленвала;
  2. Пластиковый башмак натяжения цепи;
  3. Гидронатяжитель;
  4. Так называемая «верхняя» цепь;
  5. Большая ведомая шестерня промвала;
  6. Маленькая ведущая шестерня промвала;
  7. Опора болта башмака;
  8. Еще один башмак для натяжки цепи;
  9. Еще один гидронатяжитель;
  10. Шумоподавительная шайба;
  11. «Нижняя» цепь;
  12. Специальная метка на корпусе зубчатого колеса;
  13. Штифт;
  14. Звезда распредвала впускных клапанов;
  15. «Успокоитель» цепи верхний;
  16. Звезда распредвала выпускных клапанов;
  17. Штифт;
  18. Еще одна метка на корпусе зубчатого колеса;
  19. Верхняя плоскость ГБЦ;
  20. Средний «успокоитель» цепи;
  21. Нижний «успокоитель» цепи;
  22. M1, M2 — метки на корпусе блока цилиндров.

Неисправность

Неисправность может быть неожиданной, а может сообщать о своем существовании заранее, по этой причине лучшая рекомендация, это просто слушайте свой автомобиль. И не стоит говорить что УАЗ это собрание звуков, разных и странных. Это не вполне так. Машину нужно не только гонять, но и обязательно прислушиваться к ней. У наездников не ходят ни УАЗы не MB G-klasse.

Проявление неисправности

Похолодание часто является катализатором поиска неисправности, и в моем случае это было именно так. Появилось легкое посвистывание, такой соловей под капотом. По звуку было принято решение что источник звука это ремень либо ролики, а значит нужно разбирать.

Процедура замены цепи ГРМ на ЗМЗ 409: пошаговая инструкция

Алгоритм замены цепи ГРМ на крупногабаритной технике требует определенного набора инструментов и сноровки, однако при правильном выполнении инструкции по ремонту не должен предоставить трудностей даже у не квалифицированных механиков. Процедура замены цепи газораспределительного механизма на ЗМЗ 409 осуществляется по следующему сценарию:

  • В первую очередь требуется отключить аккумулятор и дождаться полного остывания двигателя – в противном случае при ремонте автомобиля возможно серьезное снижение эксплуатационного ресурса основных комплектующих электрики и систем ДВС;
  • Далее полностью демонтируем радиатор охлаждения и снимаем ремни насоса привода гидроусилителя рулевой рейки, а также генератора и помпы;
  • Затем ослабляем напряжение на фиксирующем хомуте приводного шланга и демонтируем патрубок со штуцера и системы охлаждения;
  • Теперь приступаем к демонтажу головки блока цилиндров. Отворачиваем 4 крепежных болта и демонтируем переднюю крышку блока вместе с муфтами приводов вентилятора и непосредственно самим вентилятором охлаждения;
  • Далее требуется извлечь водяной насос и датчик синхронизации, который служит для сообщения частоты вращения коленвала двигателя;
  • Затем необходимо снять крепления и демонтировать шкив коленвала силового агрегата, а также масляный картер, после чего приступаем ко снятию крышки гидро натяжителя. Деталь извлекается с двигателя после предварительного раскручивания 2 длинных болтов, демонтируется крышка гидро натяжителя вместе с прокладками, после извлечения также необходимо достать сам гидро натяжитель.
  • После демонтажа гидро натяжителя требуется отвинтить 7 фиксирующих болтов с крышки цепи и излечить саму цепь. При этом требуется помнить, что под крышкой находится передний сальник коленчатого вала, который при демонтаже элемента можно легко повредить, что дополнительно увеличит сложность и затраты на ремонт;
  • После завершения подготовительных работ можно приступать ко снятию цепи газораспределительного механизма. Для этого требуется открутить болт натяжителя цепи и демонтировать саму деталь в сборе со звездочкой. Аналогичная процедура проводиться с натяжителем в нижней части картера;
  • Далее откручиваем еще 2 фиксирующих болта и извлекаем пластмассовый успокоитель цепи. В большинстве случаев при замене цепи ГРМ меняется и успокоитель, который к этому времени уже изрядно стачивается;
  • Теперь требуется демонтировать шестерни с распредвалов на двигателе. Для осуществления данного процедуры могут потребоваться специализированные съемники, которые позволяет без повреждений снять шестерни с пазов и предотвратить проворачивание самих распредвалов. Без использования съемников шестерни также можно демонтировать, однако в данном случае придется заново выставлять и синхронизировать положение распредвалов, что существенно увеличить время ремонта;

В завершение процедуры остается только снять цепь с оставшихся шестерней и валиков, а также при необходимости очистить пространство картера от обломков зубьев шестерней.

Процедура установки цени газораспределительного механизма на ЗМЗ 409 осуществляется строго в обратной последовательности по данной инструкции. Во время сборки двигателя рекомендуется также заменить при необходимости все фрикционные элементы, прокладки, а также шестерни, имеющие сколы на зубьях. Помните, своевременная замена цепи газораспределительного механизма является надежной страховкой от дорогостоящих поломок силового агрегата!

Источник

Пошаговая инструкция по замене цепи

Замена цепи — не самая простая работа в сервисе автомобиля, но после прочтения нашего материала и просмотра видео вы, безусловно, с ним справитесь.

Инструменты

  • набор ключей;
  • новая цепь ГРМ УАЗ Патриот;
  • новые ролики (натяжные или другие, часто идут в комплекте);
  • съемник фланца;
  • отвертка.

Этапы

Многие водители рекомендуют для замены ставить цепь для УАЗа не китайского, а российского производства.

  1. В первую очередь необходимо отсоединить минусовый провод аккумуляторной батареи.
  2. Сливаем антифриз.
  3. Снимаем основной радиатор.
  4. Снимаем клапанную крышку.
  5. Гидронасос.
  6. Открутив болт, снимаем помпу.
  7. Убираем генератор.
  8. Далее необходим демонтаж правой опоры силового агрегата.
  9. Теперь пришло время съема кронштейна кондиционера вместе с компрессором.
  10. Чтобы получить доступ к болтам картера снимаем выпускной коллектор.
  11. Открутив болты, ослабляем картер.
  12. Стягиваем передний фланец коленвала.
  13. Откручиваем крепление и убираем нижнюю крышку газораспределительного механизма.
  14. Снимаем натяжители цепей.
  15. Проверяем состояние близрасположенных механизмов и ставим новую цепь.
  16. Устанавливаем все снятые узлы и детали.

Работы по замене ремня или цепи на УАЗ сами по себе несложны, но требуют определенных навыков и внимания. Поэтому нелишним будет, если в первый раз вас будет подстраховывать более опытный напарник. Также если вы неуверены в собственных силах и опасаетесь, что можете что-то перепутать снимайте процесс разборки на камеру. Потом легче будет собирать. Снятые детали складывайте в заранее приготовленные ящички и баночки. Очень часто случается так, что какой-нибудь болтик, ролик или шайба затеряется, поэтому будьте аккуратны и внимательны.

В дальнейшем при эксплуатации автомобиля старайтесь соблюдать все регламентные мероприятия, указанные в инструкции, идущей вместе с автомобилем. Вовремя проходите диагностику на станции технического обслуживания и ваш автомобиль будет работать исправно и бесперебойно длительные годы.

 Загрузка …

Собираем механизм ГРМ на Патриоте

Сборка снятого механизма всегда осуществляется в обратном порядке. Не стоит забывать, что установка шестерни коленвала на UAZ Patriot требует проведения такого процесса, как напрессовывание. Вал требуется установить так, чтобы метки ГРМ совпадали, то есть, метка на блоке цилиндров непременно должна совпасть с меткой на шестерне коленчатого вала. Эти самые метки обозначены цифрами 1 и 2 на ниже расположенном фото.

  • Затем устанавливаем успокоитель цепи и надеваем на шестерню цепь. Перед этим не забываем смазать моторным маслом цепь.
  • Элемент надеваем на ведомую шестерню, установив ее на так называемый промежуточный вал. Процесс закончен будет, когда метки 4 и 5 совпадут.
  • Завинчиваем болты шестерни промвала, не забываем их зафиксировать специальной стопорной пластиной.
  • Пока не совпадут метки на шестеренках нужно нажать на натяжитель.
  • Смазываем детали моторным маслом и устанавливаем все в обратном порядке.

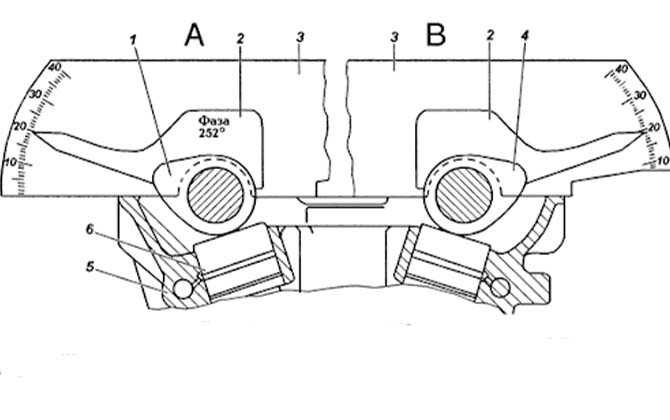

Установка фаз ГРМ двигателя ЗМЗ 409 по транспортиру

Впуск до установки 23 градуса

Выпуск до установки 17,5 градусов

На пробеге 47 тыс. км выставил фазы ГРМ более точно по транспортиру, хотя в принципе до установки углы были в пределах нормы. Так как до этого поворачивал впускной распредвал на один зуб по часовой, в результате чего тяга и расход пришли в норму. Заодно с установкой фаз ГРМ поменял прокладку под крышкой клапанов, потому, что в свечных колодцах появилось масло. В колодце 4 цилиндра много масла скопилось, в остальных небольшие потеки.

После вскрытия померил, какие углы были. Получились: впуск 23 градуса; выпуск 17,5 градусов. Примерный диапазон допустимых углов для впуска 18-23, для выпуска 17-22, так что мои углы укладывались в диапазон, и машина ехала достаточно хорошо. До поворота впускного распредвала на зуб, угол похоже был 16-17 градусов, что и привело к падению тяги и повышенному расходу.

Впуск после установки 21,5 градуса

Выпуск после установки 20,5 градуса

Звездочки распредвалов пришлось рассверлить по шаблону, хорошо, что взял 3 сверла диаметром 6,1мм, потому как после сверления 3 отверстий сверло тупилось и не хотело сверлить. В идеале надо 4 сверла брать. Сверлились звезды, тяжело. Значит они не сырые. При сверлении зажимал звезды с шаблоном в тиски.

На всю работу ушло 5 часов. Долго провозился с установкой нужного угла на выпускном распредвале, с впускным было уже намного проще. Переднюю крышку ГБЦ не снимал. На выпускном распредвале пришлось подбирать отверстие методом «научного тыка». В итоге звезда выпускного распредвала встала на отверстие -7 град 30 мин, а впускного на отверстие -2 град 30 мин. В результате работы получились такие углы установки распредвалов: впуск 21,5 градуса, выпуск 20,5 градусов. После установки углов поставил гидронатяжитель, прокрутил коленвал на 4 оборота и произвел контрольный замер углов. После прокрутки коленвала углы не изменились.

Расход на холостых до установки

Расход на холостых после установки

Когда все собрал, проехался по городу. Машина теперь разгоняется ощутимо резвей. Потом вдруг стали плавать холостые обороты от 750 до 850. Остановился, открыл капот и слышу — двигатель тарахтит как дизель. Поехал в гараж с твердой уверенностью о необходимости переставить все фазы как было. Но по приезду в гараж, обнаружил, что тарахтение пропало. Похоже, что в клапан гидронатяжителя что-то попало, и он не мог нормально натягивать цепь. Расход на холостых вырос с 1,4л/ч до 1,6л/ч, расход на сотню буду смотреть, как изменится.

Через несколько дней продолжил тестирование новых фаз. По городу очень хорошо тянет, ощутимо лучше, чем было. По сухой трассе, после 100км/ч, вроде, также как было, хотя в понедельник по мокрой трассе как то после 120 вяло разгонялась, видимо или встречный ветер был или ЭБУ не адаптировался под новые фазы. После установки новых фаз через БК делал сброс адаптации ЭБУ. Сегодня даже получилось замерить разгон до 100км/ч, по БК получилось 18,9с, хотя раньше все время не укладывался в 20 с., а если больше 20 с. то БК не показывает время. Разгонялся с 1 до 3 передачи. На ровной дороге машина разгоняется до 150-160км/ч, хотя с старыми фазами также было. При скорости 140км/ч расход по БК получился 18л, что в принципе нормально для такой скорости, позже померю расход при 120 и 100 км/ч. Шины 255/70/16, бензин 95-ый газпромовский.
