Вариатор на mitsubishi asx

Дополнительное оснащение

Даже имея хороший набор слесарных инструментов, для обслуживания Мицубиси АСХ с CVT придётся обзавестись некоторым дополнительным оснащением.

  1. Шприц для закачки масла через отверстие щупа. Лучше всего, если это будет солидное устройство, под давлением подающее масло через специальный шланг. На крайний случай сгодится и обычный медицинский шприц кубиков на 100 в паре с маленькой воронкой.
  2. Плоская кювета вместимостью не мене 300 мл. Она потребуется в том случае, когда работы производятся не на подъёмнике. Высокие ёмкости не пролезают под маслоохладитель.
  3. Мерный стакан.
  4. Пара литров керосина.

Не экономьте на этих мелочах, они сильно упростят вам жизнь.

Контроль уровня и необходимый объем

Чтобы проверить уровень смазочного вещества в трансмиссии, воспользуйтесь щупом, расположенным в КПП. Месторасположение измерителя указано на фото. Для диагностики уровня заведите двигатель и прогрейте его до рабочей температуры. Масло станет менее вязким и процедура проверки будет точной. Извлеките щуп из вариатора. На нем имеются две отметки — HOT и COLD. На прогретом двигателе смазка должна быть на уровне НОТ.

Месторасположение щупа для контроля уровня

Вариатор этой модели устанавливали на:

  • Nissan Altima (2012-2014)
  • Nissan Teana (2012-2014)
  • Nissan X-Treal (2013-2014)
  • Nissan Juke (2014)
  • Mitsubishi Lancer (2013)
  • Mitsubishi Outlander (2014)
  • Renault Fluence (2014)
  • Suzuki SX4 (2013-2014)

На вариаторе реализовано интеллектуальное управление конусами, что позволяет несколько продлить срок службы железа, исключая преждевременную необходимость выполнения ремонта вариатора JF016E/17E. Однако подобное характерно для двигателей объемом до 2,5 литра, но на мощных моторах эта трансмиссия, конусы и тянущая цепь быстро изнашиваются, требуя соответствующего восстановления.

Еще одним слабым местом этого вариатора являются подшипники, которые на мощных кроссоверах быстро изнашиваются, требуя замены комплектом. При выполнении капремонта, что необходимо на пробеге в 300 тысяч километров и более, меняют изношенный ремень, а если автовладелец практиковал агрессивный стиль управления, в подобном случае меняют уже сами конусы. Последние чаще всего устанавливались б/у с большим остаточным пробегом.

Подвеска

Слабым местом Мицубиси АСХ 1.6 на протяжении всех годов выпуска является подвеска. Не произошло серьёзных изменений даже после проделанной разработчиками работы над ошибками. Дело тут не только в излишней жёсткости и посредственной управляемости кроссовера. Основная проблема – ресурс компонентов. Первыми сдаются, проигрывая сражение с российскими дорогами, амортизаторы. Это может произойти уже на 30 000 км пробега. Немногим дольше живут сайлентблоки и стойки стабилизаторов.

Целесообразность тюнинга подвески

По этой причине тюнинг ходовой части Мицубиси АСХ 1.6 не просто возможен, но и весьма желателен. Он должен заключаться не в перенастройке подвески – тут результат непредсказуем – а в замене оригинальных комплектующих на детали сторонних производителей. Подходящие аналоги предлагают многие авторитетные фирмы, среди которых KYB, Mapco, Zekkert, Bilstein. Их продукция не только дешевле, но и, что характерно, обладает лучшими эксплуатационными характеристиками. Используйте её, и поведение кроссовера Mitsubishi ASX 1.6 на дороге заметно улучшится.

Мотор

Силовой агрегат с заводской маркировкой 4B10 устанавливался на кроссоверы, поставлявшиеся в Россию с 2010 по 2016 годы. Почему впоследствии производитель отказался от такого варианта комплектации автомобиля, не вполне ясно. Как и все моторы семейства Theta II, этот двигатель вполне надёжен. Не вызывают нареканий и его тяговые характеристики. Для относительно небольшого рабочего объёма мощность в 140 л. с. и крутящий момент в 177 Нм – вполне достойные показатели, позволяющие Мицубиси АСХ 1.8 разгоняться до 189 км/час, преодолевая рубеж 100 км/час через 12,7 секунды после старта.

Двигатель 4B10 для кроссовера Мицубиси АСХ 1.8

Приемлемым следует считать и заявленный производителем для Mitsubishi ASX 1.8 расход топлива. В режимах город/смешанный цикл/трасса кроссовер потребляет, соответственно, 9,4/7,4/6,2 литра бензина марки Аи-95.

Критические недостатки в конструкции двигателя 4B10 отсутствуют, а в списке известных проблем только:

  • излишняя шумность, возрастающая по мере вытягивания цепи привода ГРМ;
  • вибрации, возникающие по причине выхода из строя электрических и электронных компонентов.

Однако тем, кто покупает подержанный Мицубиси АСХ 1.8, следует помнить о том, что для 4B10 производителем не предусмотрена возможность капитального ремонта. Поршни и кольца ремонтных размеров отсутствуют в каталогах запасных частей. Перед приобретением кроссовера необходимо произвести полную диагностику мотора. Если же ресурс установленного на кроссовер силового агрегата перевалил за 200 тыс. км, то покупать такой автомобиль вряд ли целесообразно.

Тем, кого интересует, какое масло заливать в Мицубиси АСХ 1.8, следует взять на заметку, что для мотора автомобиля лучше всего подходят лубриканты с параметрами, удовлетворяющими требованиям стандартов API/ACEA SM/A3, A5, с вязкостью по SAE 0W-20, 0W-30, 5W-40 5W-30. Эти смазочные материалы можно использовать во всём эксплуатационном диапазоне температур. Что до конкретного производителя, то тут автовладельцы вольны выбирать сами. Разумеется, это должны быть моторные масла проверенных брендов.

Кузов

В сравнении с модификациями, оснащёнными силовыми агрегатами большего объёма, кузов Мицубиси АСХ 1.6 не имеет существенных отличий. Дизайнерские решения, использованные разработчиками при создании пятидверного кроссовера, не вызывают серьёзных нареканий. Экстерьер и интерьер машины выглядят органично и стильно, а качество материалов, использованных в отделке салона, находится на достаточно высоком уровне. В этом смысле Мицубиси АСХ выигрывает у многих конкурентов в своём классе. Однако отзывы покупателей, польстившихся на красивую обёртку, говорят, что с кузовом кроссовера не всё благополучно.

Среди часто встречающихся проблем эти.

  1. Образование пятен на обшивке потолка, судя по всему, вследствие концентрации влаги на внутренней поверхности крыши.
  2. Белёсые пятна и вздутия на пластике панели приборов, появляющиеся под воздействием солнечного освещения.
  3. Неудовлетворительная работа системы отопления и вентиляции и, как результат, не слишком приятный запах в салоне кроссовера.
  4. Скопление влаги под ковриками передних сидений, провоцирующее коррозионные повреждения панелей пола.
  5. Перекос опускных стёкол передних дверей в направляющих, зачастую сопровождающийся повреждением оконных уплотнений.

Если Мицубиси АСХ 1.6 находится на гарантии, то добросовестные дилеры устраняют подобные поломки бесплатно:

  • частый выход из строя трапеции привода механизма стеклоочистителя;
  • закисание кнопки замка задней двери.

Каждая из перечисленных неприятностей в отдельности, это ещё не повод для критики Мицубиси АСХ 1.6. Но все вместе они складываются в довольно тревожную картину, портящую общее впечатление от хорошей эргономики внутреннего пространства салона, удобных сидений и вмещающего 386 литров (перевозимого груза) багажника.

Замена масла в вариаторе

Многие могут сказать, что автомобиль ASX от компании Mitsubishi считается довольно-таки надежным, однако и при его эксплуатации возникают различные проблемы. Так, например, при прохождении автомобилем определенного километража возникает необходимость замены масла в вариаторе.

И даже несмотря на то, что производители заверяют владельцев автомобиля, что машина прослужит долго без каких-либо поломок, окончательный результат будет зависеть от того, как осуществляется эксплуатация ТС и как к нему относится сам водитель.

Что касается замены масла, то большинство специалистов рекомендуют производить подобную процедуру примерно каждые 90 тыс. км. При этом необходимо отметить, что в вариаторах используется особый состав масла. Дело в том, что применяемая жидкость была разработана таким образом, чтобы удалось выдержать повышенное давление, возникающее в трансмиссии. Помимо прочего, одной из задач масла является предотвращение проскальзывания металлического ремня, а также уменьшение показателя трения других элементов конструкции агрегата.

Отличием данного масла является его зеленый оттенок

При этом в процессе замены жидкости не стоит уделять большое внимание производителю во время выбора подходящего масла

Важно, чтобы масло подходило к двигателю, который установлен на Mitsubishi ASX. Таким образом, для замены может подойти масло от таких производителей, как:

Таким образом, для замены может подойти масло от таких производителей, как:

  • Mitsubishi Dia Queen CVT Fluid J1.
  • NISSAN NS2.
  • Mitasu CVT или Nissan CVT Fluid NS.

И это далеко не полный список компаний, производящих масло для вариаторов.

Расход топлива на вариаторе

Вряд ли найдется автолюбитель, которого не интересует подобный вопрос, особенно когда речь заходит о его собственном автомобиле. В основном, оптимальным расходом является показатель, не превышающий 10 л на 100 км

Таким образом, нетрудно догадаться, что, если двигатель потребляет менее 10 л – это хорошо, если более – стоит на это обратить внимание

Что касается автомобиля Mitsubishi ASX, то ниже приведена таблица расхода топлива в зависимости от установленного двигателя. Стоит отметить, что основное различие заключается в объеме агрегатов. Также необходимо уточнить, что таблица приводится для автомобилей последнего поколения, выпущенных в 2020 году.

Двигатель Расход топлива Топливо
1.6 л, 117 л.с., бензин, МКПП 6.1 Бензин АИ-95
2.0 л, 150 л.с., бензин, вариатор (CVT) 7.7 Бензин АИ-92

Таким образом, можно сделать вывод, что использование вариаторов на данных моделях транспортных средств значительно повышает расход топлива.

Вариатор на Mitsubishi ASX

Автомобили Mitsubishi ASX оборудованы вариатором японского производителя Jatco. Стоит отметить, что данная компания занимается выпуском автоматических коробок передач уже более тридцати лет и до сих пор производит качественные агрегаты.

Помимо Mitsubishi ASX трансмиссия используется на таких автомобилях, как:

Как правило, средний срок службы вариатора составляет примерно 200 000 км, однако некоторые автовладельцы утверждают о гораздо меньшем показателе.

Это объясняется тем, что в стране принято перед продажей уменьшать (скручивать) пробег автомобиля, что приводит к мнимому увеличению срока службы агрегата.

Запасные части

Отдавая предпочтение продукции сторонних производителей, удастся сэкономить и на приобретении комплектующих.

  • Взамен оригинальной прокладки картера CVT Мицубиси АСХ (каталожный номер 2705A015), за которую просят 700 рублей, вполне можно использовать аналоги от компаний ENA или A-Gressor (около 350 рублей).
  • Вместо оригинального фильтра маслоохладителя (каталожный номер 2824A006) стоимостью 800 рублей, имеет смысл, заплатив около 300 рублей, купить изделия под брендами Airtech (Южная Корея) или Quattro Freni (Италия).
  • Купленные за 30 рублей уплотнители будут надёжно выполнять своё назначение ничуть не хуже, чем оригинальные прокладки.

А ещё вам потребуется уплотнительное кольцо маслоохладителя (№2920A096) за 200 р.

Ходовая

Уязвимым местом Мицубиси АСХ 1.8 является подвеска. Клиренс достаточно высок – 195 мм – и должен, в теории, обеспечивать кроссоверу неплохую проходимость. Но даже на автомобилях, произведённых для российского рынка, ресурс амортизаторов передних стоек нередко заканчивается при пробеге в 30 тыс. км даже при щадящих режимах эксплуатации. Ненамного больше хватает запаса прочности задних амортизаторов. Ситуация улучшается после замены деталей на запчасти сторонних производителей. Продукция таких брендов, как KYB или Bilstein служит дольше, чем выпускаемые для модели 1.8 оригинальные комплектующие.

Говоря по совести, на общем фоне продукции, выпускаемой компанией Мицубиси, городской кроссовер ASX выглядит не лучшим образом. Но если вы хотите приобрести автомобиль этой марки, то информация, приведённая в статье, будет вам полезной. Она поможет во всеоружии встретить проблемы, с которыми, вероятно, придётся столкнуться при эксплуатации.

Процесс замены масла в вариаторе Mitsubishi ASX

Вариатор у владельца стал вести себя немного проблемно, у него есть «затягивание» при включении передач. Если включить передачу и дать газу, происходит удар. Первая замена масла была произведена на 130 тыс.км. пробега. На сегодняшнею замену было приобретено 8.8 литров нового масла CVT Fluid J4
артикул для заказа MZ320185
.

Приступаем к работе, поднимаем машину, демонтируем левое переднее колесо. Вытаскиваем клипсы и убираем пыльник колеса. Подставляем вниз ёмкость для отработанного масла, головкой на 19 откручиваем сливную пробку:

У нас стекло около 4 литров. После закручиваем пробку обратно на место. Берём воронку с носиком, вставляем её в отверстие для щупа и заливаем 3 литра нового масла:

Можно не вытаскивая воронку запускать двигатель. На стоячей машине держа педаль тормоза, включаем попеременно каждую из передач и задерживаемся на ней секунд на 10-15. Глушим двигатель. Снова лезем под машину и откручиваем сливную пробку, сливая залитое масло. После того как стечёт масло, начинаем откручивать поддон, делаем это при помощи головки на 10.

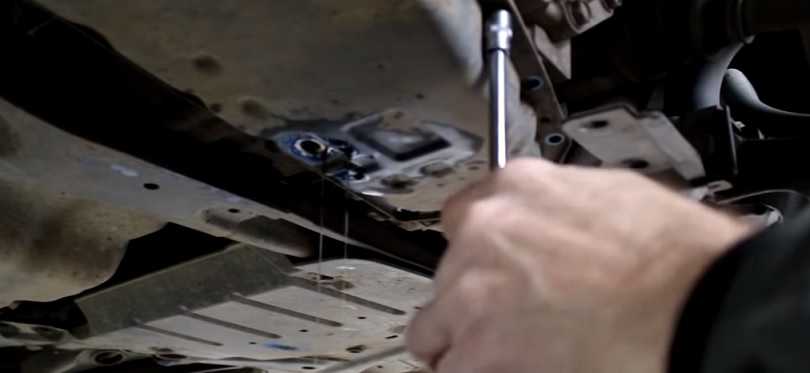

Головкой на 10 откручиваем фильтр вариатора:

Пока будут стекать последние капли с вариатора, переходим к теплообменнику. Головкой на 10 выкручиваем 4 болта его креплений:

Возможно вам понадобится гибкий удлинитель, чтобы подобраться к двум верхним его болтам. Отводим теплообменник в сторону, с помощью длинных зажимов достаём его фильтр:

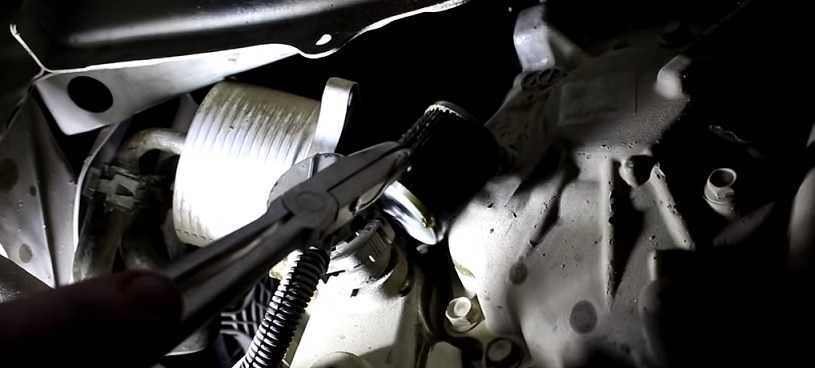

При снятии фильтра обратите внимание на его резинку, если она не снялась вместе с фильтрующим элементом, значит осталось в автомобиле, обязательно её удалите. Новый фильтр сразу идёт с новым уплотнительным кольцом

Новый фильтр теплообменника ставим оригинальный, его номер для заказа 2824A006. Ставится он очень просто руками:

Новый фильтр сразу идёт с новым уплотнительным кольцом. Новый фильтр теплообменника ставим оригинальный, его номер для заказа 2824A006
. Ставится он очень просто руками:

Переходим к замене прокладки теплообменника, новая у нас оригинальная от Мицубиси, артикул для заказа 2920A096. Демонтируем старую при помощи плоской отвёртки:

Берём очиститель карбюратора и промываем паз, после этого насухо протираем. Устанавливаем новое резиновое кольцо в паз. Аккуратно заводим теплообменник на место и прикручиваем болты.

Возвращаемся к вариатору, ставим на него новый фильтр, у нас он фирмы Asakashi отзывы
, номер для заказа JT406K
. В комплекте с фильтром идёт новая резино-пробковая прокладка поддона, но мы её устанавливать не будем, предварительно заказали оригинальную, её номер для покупки 2705A096
. Если у вас есть динамометрический ключ, то закручивать болты крепления необходимо с усилием 9 H-m.

Прежде чем устанавливать новую прокладку поддона, смоем остатки масла при помощи очистителя карбюратора, затем насухо вытираем чистой тряпочкой. Также тщательно очищаем поддон и магниты. Накидываем прокладку на поддон и наживляем её. В прокладке и поддоне есть направляющие по бокам. Болты поддона закручиваем с усилием 9 H-m. Оригинальная прокладка профилированная, держим отлично, не потеет, нет необходимости мазать её герметиком.

Опускаем автомобиль и смело заливаем 4 литра нового масла для вариатора. Запускаем двигатель, смотрим чтобы снизу не было никаких подтёком, прогреваем до рабочей температуры и выставляем уровень. В нашем случае нам пришлось долить ещё больше литра.

Какое масло лучше заливать

Многие водители интересуются, какое масло залить в Мицубиси АСХ лучше всего. Данный интерес оказывается вполне закономерным

Японские автомобили обладают повышенной чувствительностью к заливу любых жидкостей, поэтому правильный выбор расходного материала становится поистине важной задачей

Компания Mitsubishi сумела наладить успешное производство своего масла, отличающегося высоким уровнем качества. Лучшим вариантом для залива в автомобили ASX становится оригинальное масло Engine Oil. Оригинальная продукция соответствует классификации 5W30, являясь при этом синтетическим расходным материалом. Engine Oil от Mitsubishi соответствует международным стандартам ILSAC, а также API.

При замене моторной жидкости лучше всего использовать около 4,2 литра расходного материала. По данной причине для проведения процедуры рекомендуется позаботиться о наличии 5-литровой канистры. Желательно гарантировать небольшой запас моторного масла под рукой, так как жидкость может потребоваться подлить.

Для Mitsubishi ASX используют только качественные моторные масла. Основной ориентацией становятся официальные рекомендации японского производителя Mitsubishi. При необходимости продукцию заказывают через официальный дилерский центр, который обладает налаженными связями для проведения поставок.

Это интересно: Отзывы о Mitsubishi ASX

Замена масла в вариаторе (CVT) Фотоотчёт

Замена масла в вариаторе (CVT) Фотоотчёт

Сообщение SinOptic » 17 янв 2014, 00:52

Первая плановая замена масла в вариаторе по регламенту на 75 000 км . На машинах 2015 модельного года (с CVT8) в сервисных книжках опечатка. Регламент замены масла остался прежним. Подробнее тут. Последующие замены рекомендуется проводить не реже чем через каждые 40-50 тысяч километров, исходя из рекомендаций, описанных в сервисной книжке автомобиля ( Раздел 1: Периодическое техническое обслуживание при тяжёлых условиях эксплуатации ).

На щупе вариатора написано какое масло залито с завода (J1 или J4). При первой замене рекомендуется менять двойной проливкой. С завода J4 заливается в вариаторы автомобилей начиная с 2012 г.в. Даже если на щупе написано J1 при замене можно заливать J4 (именно так уже несколько лет делают ОД). По словам официальных представителей разница между J1 и J4 заключается в увеличенном температурном пороге и большей экологичности J4. Так же по их словам J1 и J4 можно смешивать .

Варианты замены масла:

1. Частичное вытеснение. Самотёком сливается масло (в среднем около 5,5 – 6 литров). Производится замена фильтра тонкой очистки, прокладки теплообменника и прокладки сливной пробки. Доливается необходимое количество масла. Если замена производится данным способом, интервал между заменами рекомендуется сократить вдвое.Необходимый объём масла при данном виде замены – 6 литров .2. Полное вытеснение (двойная проливка). Самотёком сливается масло. Пробка поддона завинчивается. Доливается свежее масло до необходимого уровня. Машина заводится и около 5-15 минут поочерёдно переключаются режимы вариатора (на каждом задерживаемся 30-40 секунд и переходим к следующему). Машина глушится, снова самотёком сливается масло. Меняется фильтр тонкой очистки, прокладка теплообменника и прокладка сливной пробки. Снова доливается свежее масло до необходимого уровня. На данный момент является основным способом замены масла в вариаторе у ОД. Так же ОД может не сливать масло самотёком, а использовать насос для откачки масла через отверстие для щупа.Необходимый объём масла при данном виде замены – около 8-9 литров (около 10-11 литров при замене с помощью насоса) .3. Полное вытеснение со снятием поддона. Самотёком сливается масло. Снимается поддон коробки и сливаются остатки масла из поддона. Производится чистка поддона и фильтра грубой очистки. Производится замена прокладки поддона. Поддон устанавливается на место. Сливная пробка закручивается. Производится доливка свежего масла до необходимого уровня. Машина заводится и около 5-15 минут поочерёдно переключаются режимы вариатора (на каждом задерживаемся 30-40 секунд и переходим к следующему). Машина глушится, снова самотёком сливается масло. Меняется фильтр тонкой очистки, прокладка теплообменника и прокладка сливной пробки. Снова доливается свежее масло до необходимого уровня.Данный вариант замены при нормально работающем вариаторе избыточен и производится, скорее, для собственного успокоения. У ОД замену данным способом можно провести только по договорённости и за отдельную доплату.Необходимый объём масла при данном виде замены – около 10-11 литров .

Так же после замены масла рекомендуется произвести обнуление счётчика деградации масла.

Фильтр теплообменника тонкой очистки ( для всех методов ) – 2824A006 ;Прокладка теплообменника ( для всех методов ) – 2920A096 ;Прокладка сливной пробки поддона ( для всех методов ) – 2705A013 (более дешёвая альтернатива прокладки от NISSAN 1102601M02 );Прокладка поддона вариатора ( только для метода полного вытеснения со снятием поддона ) – 2705A015 ;Кольцо уплотнительное для фильтра грубой очистки ( только для метода полного вытеснения со снятием поддона ) – 2824A005

Заправочная емкость “сухой” коробки CVT – 7.1 литра . Объем масла, остающегося в вариаторе после слива самотёком – около 2 – 2,3 литра .

В некоторых партиях ASX старше 2012 года выпуска прокладка поддона вариатора может отсутствовать. Вместо неё используется герметик. При желании можно поставить прокладку по партномеру выше.

Рекомендуемые моменты затяжки болтов (кроме CVT8) :

На ASX 2015 модельного года с CVT8 (выпуска конца 2014 года и старше) фильтр тонкой очистки конструктивно перемещён в другое место. Прокладка теплообменника при замене фильтра на CVT8 не требуется.

Проверка уровня масла должна производится на прогретом вариаторе (в идеале, до +80 градусов Цельсия. Контролировать температуру масла в вариаторе можно с помощью ELM327-адаптера и программы cvtz50 для ОС Android) при запущенном двигателе. Нормальный уровень масла на щупе при такой проверке должен находиться в секторе HOT (как на рисунке ниже).

Возможен ли ремонт своими руками?

В принципе, ремонт или замена вариатора на Mitsubishi ASX своими руками возможна, но владелец авто должен обладать определенными знаниями и иметь опыт в проведении подобных процедур. Далеко не каждый способен справиться с решением возникшей проблемы самостоятельно таким образом, чтобы не вызвать ухудшение ситуации.

В большинстве случаев автовладельцы все-таки отдают свое транспортное средство на ремонт в специализированные автомобильные центры, где за работу берутся настоящие профессионалы своего дела. Помимо осуществления ремонта или замены коробки передач, они также проведут диагностику ТС и выявляют причину возникновения поломки.

Что касается стоимости вариаторов на Митсубиси ASX, то в среднем их цена составляет:

  • На б/у варианты – от 20 000 рублей.
  • На новые вариаторы – от 35 000 рублей.

Таким образом, ремонт столь ценного агрегата может дорого обойтись, если поломка окажется довольно-таки серьезной.
