Устройство и ремонт стартера ваз 2170 лада приора

Основные составляющие стартера Лада Гранта

На рисунке ниже приведены составляющие элементы и их наименования в стартере автомобиля Лада Гранта

Рис 2. Детали стартера Лада Гранта: 1 – винт крепления тягового реле; 2 – передняя крышка; 3 – опорное кольцо; 4 – ограничительное кольцо; 5 – опора рычага; 6 – муфта свободного хода; 7 – якорь реле; 8 – стопорная шайба; 9 – возвратная пружина; 10 – дистанционная шайба; 11 – тяговое реле; 12 – опора вала привода; 13 – вал привода; 14 – планетарная шестерня (сателлит); 15 – крышка планетарного редуктора; 16 – задняя крышка; 17 – винт крепления щеткодержзтеля; 18 – стяжной болт; 19 – соединительная шина с изолированными щетками; 20 – щеткодержатель с «отрицательными» щетками; 21 – прижимная пружина; 22 – якорь; 23 – рычаг привода; 24 – корпус

Принцип действия детали

По сути устройство стартера помогает заводить автомобиль и все его системы. Что касается принципа действия стартера, то все происходит по следующему алгоритму:

  • После того, как водитель поворачивает ключ в зажигании, происходит передача тока. Сигнал переходит на обмотку двигателя машины.
  • Далее деталь стартера под названием бендикс передает импульс на маховик.
  • Как только все системы авто завелись, бендикс возвращается в исходный порядок. Здесь стартер уже полностью заканчивает свою работу и останавливается.

Таким образом понятно, что работа стартера заключается только в процессе зажигания, в виде помощи мотору. Существуют разнообразные варианты стартеров.

Кроме такого различия, они могут быть разнообразны и в зависимости от фрикционного состава. Есть специализированные модели для более мощных дизельных моторов, которые имеют преимущества перед стандартными

Так что при ремонте стартера ВАЗ и любого другого своими руками обращайте внимание на его разновидность.

Ремонт и замена стартера на Форд Фьюжн

Замена стартера на Форд Фьюжн производится в том случае, если нет возможности произвести ремонт стартера Форд Фьюжн – затраты на него не сопоставимы с ценой новой детали. Если же повреждения небольшие, рекомендуется ограничиться ремонтом стартера автомобиля.

Когда следует делать ремонт и замену стартера Форд Фьюжн:

  • машина не заводиться и стартер не работает
  • слышен шум при попытке завести авто, мотор не заводится
  • после пуска двигателя авто отключение стартера не происходит

Как определить – ремонт или замена стартера?

В специализированных автосервисах перед проведением процедур по ремонту или замене стартера обязательно проведут предварительную диагностику стартера Форд Фьюжн. При этом снимать запчасть нет необходимости – предварительный осмотр детали позволит точно узнать, есть ли проблема со стартером.

И уже после, при обнаружении сбоя в работе, последует процедура снятия стартера и установки его на специализированный стенд для проведения более глубокой диагностики. Необходимые сведения можно получить путем разборки и дефектовки детали.

И уже после этого можно будет сказать точно, что следует делать – произвести ремонт или заменить стартер Форд Фьюжн на новый.

Стоимость работ по ремонту и замене стартера

  • Диагностика запчасти обойдется в 800 руб.
  • Проверка на стенде стоит от 300 руб.
  • Почистить стартер в сервисе могут за 200 руб.
  • Ремонт бендикса стартера Форд Фьюжн стоит около 400 руб. (плюс 250 руб. за деталь)
  • Ремонт стартера на Форд Фьюжн стоит от 500 руб. (плюс 400 руб. на комплектующие)
  • Замена стартера на Форд Фьюжн стоит от 1200 руб. (плюс около 3500 руб. на комплектующие)
  • Замена щеток стартера обойдется в 200 руб. (деталь стоит 300 руб.)
  • Замена втягивающего реле обойдется в 200 руб. (стоимость 300 руб.)
  • Замена редуктора на Форд Фьюжн будет стоить от 450 руб. (плюс 500 руб. за комплектующие)

Замена стартера Форд Фьюжн 1 4 и 1 6:

  • Для проведения работ потребуются торцовые ключи на 10 и на 13
  • Авто необходимо поставить на подъемник или смотровую яму
  • Отсоединить провод минусовой клеммы АКБ
  • Открутить гайку плюсовой клеммы питания стартера
  • Произвести снятие со шпильки клеммы
  • Открутить гайку клеммы провода питания у тягового реле
  • Отодвинуть провода в сторону
  • Снять стартер Форд Фьюжн, вывернув 3 болта крепления его к картеру сцепления
  • Поставить новый стартер и собрать устройство в обратном порядке

Ремонт стартера на Форд Фьюжн 1 4 и 1 6

Прежде чем приступить к ремонту стартера Форд Фьюжн, необходимо будет снять деталь – процесс снятия описан выше. В процессе процедуры будет заменен бендикс стартера, поэтому необходимо заранее приготовить новую запчасть

Также важно помнить, что при проведении работ обязательно нужно отключить аккумулятор, чтобы избежать короткого замыкания.

Ремонт снятого стартера производится следующим образом:

  • Зажать тисками стартовое реле
  • Открутить (сдернуть) винты ключом TORX25
  • Снять втягивающее реле стартера
  • Зажать стартер и открутить 2 длинных болта сзади
  • Снять крышку стартера
  • Снять старый бендикс и вилку, достать вал
  • Планетарный редуктор извлечь, разобрать и промыть керосином
  • Промыть все остальные детали стартера
  • Смазать весь механизм, кроме бендикса и вала (можно использовать литол)
  • Установить на вал новый бендикс, установить на место вилку и крышку
  • Зажать стартер в тисках и переключить ключ на закручивание
  • Собрать механизм в обратном порядке
  • Разобрать втягивающее реле
  • Промыть деталь
  • Смазывать реле (а также вал и бендикс) не нужно
  • Установить каждую деталь стартера на свое место
  • Поставить стартер на Форд Фьюжн и подключить его (при установке АКБ должна быть выключена!)

Тем, кто решится делать ремонт или менять стартер на своем Форд Фьюжн самостоятельно, рекомендуем вначале посмотреть соответствующее видео. Далее необходимо будет ознакомиться с полным описанием работ и приготовить все необходимые инструменты.

Артикулы деталей стартера на Форд Фьюжн:

  • Бендикс  Bosch – 1 006 209 804
  • Втягивающее реле Bosch – 2 339 304 015 / Cargo 138763 / Unipoint SNLS221A
  • Катушка электромагнита Magneti marelli – AME 0539
  • Стартер Ford – 3122001
  • Реле стартера KRAUF – STB1050

Ремонт и замена стартера являются процедурами относительно не сложными, и провести их может при наличии необходимых деталей, инструментов, гаража и свободного времени обычный автолюбитель.

Замена

Работы по снятию и установке стартера можно провести без высшего образования механика. По ниже приведенной пошаговой инструкции с поставленной задачей справиться любой кто когда-либо держал ключ в руках.

Необходимый инструмент

  • Отвертка крестовая и плоская
  • Трещотка, удлинитель и головка на «13мм» и «15мм»
  • Ключ рожковый на «10мм» и «13мм»
  • Смазка проникающая (WD-40)
  • И желание починить собственный автомобиль своими руками.

Пошаговая инструкция замены

Работы можно проводить как со смотровой ямы так и сверху. Мы рассмотрим вариант проведения работы сверху, так как он более просто и удобен. Да и смотровая яма имеется не у всех.

Первым делом отключаем минусовую клейму АКБ и снимаем корпус воздушного фильтра вместе с датчиком ДМРВ.

Затем на втягивающем реле рожковым ключом на «13мм» откручиваем силовой провод и снимаем фишку «мама» с реле (на картинке отмечены красными стрелочками).

Трещоткой с головкой на «13мм» и удлинителем откручиваем две гайки крепления стартера. Снизу и сверху.

Далее вынимаем стартер из подкапотного пространства и проводим его ревизию.

Устанавливаем его в обратной последовательности и проверяем работоспособность пробным запуском автомобиля.

Замена из-под днища автомобиля аналогична инструкции изложенной выше, но только для проведения работ со смотровой ямы или эстакады необходимо демонтировать защиту картера двигателя.

Классификация неисправностей

Стартер является электромеханическим устройством, поэтому неисправности можно квалифицировать как электрические и механические.

Электрические поломки

Такие неисправности часто возникают из-за недостаточного электропитания. Причинами неработоспособности могут быть:

  • Севший аккумулятор.
  • Поврежденная проводка.
  • Замыкание обмотки.
  • Окисление и подгорание контактов.

Причиной механического повреждения могут быть электрические неполадки. На детали пускового устройства приходятся большие нагрузки, особенно при сильном морозе, так как устройство должно вырабатывать большую мощность и пропускать высокое напряжение.

Наиболее уязвимыми компонентами являются:

  • Втулка и корректор якоря.
  • Щетки.
  • Пятки.
  • Вилка.
  • Шестерня.
  • Втягивающее реле.
  • Пружина демпфера.

Посторонний шум, неприятный запах и несвоевременное срабатывание стартера могут стать свидетельством механической поломки.

Распространенные механические поломки

  • Несвоевременное включение. Мотор вращается, но во время старта слышится металлический скрежет. В таком случае, скорее всего, неисправна демпферная пружина, непригодна шестерня или втулки. Точная причина определяется визуально после разборки.
  • Пусковое устройство работает, но отсутствует вращение коленвала и присутствуют посторонние звуки. Причиной может быть поломка втулки.
  • Пусковой механизм не работает при попытке запуска. Нужно постучать киянкой по задней части стартера. Если работа при ударе возобновляется, то могут быть изношены щетки.
  • После запуска двигателя слышится трение и скрежет металла. Необходимо немедленно заглушить мотор. Скорее всего, заклинило реле. Точная причина устанавливается при разборке.
  • Слышны щелчки втягивающего реле, но механизм не работает. Возможна недостаточная зарядка АКБ. Напряжение, поступающее на механизм слабое, для срабатывания реле тока хватает, но контактной пластиной клемы не замыкаются. Нужно снять АКБ и подключить зарядный блок. Если такие признаки возникли при заряженном АКБ, то возможно подгорание пяток или неисправность силового провода.
  • При заряженном АКБ стартер вращается медленно. Возможно, изношены втулки, или загрязнен электропривод.
  • При попытке запуска двигателя от устройства может идти запах гари. Возможно, подгорела обмотка в тяговом реле. А также может подгореть якорь, но такое случается реже. При этом перегреваются провода, подключенные к пускателю.
  • Не срабатывает втягивающий на стартере. Возникли неисправности в электроцепи. Необходимо проверить целостность проводов и работу всех узлов, входящих в электроцепь.

Демонтажные работы

После открытия доступа к стартеру необходимо выполнить следующие действия:

  • Сначала следует отключить управляющий разъем, для чего язычок фиксатора слегка придавливают;
  • Затем отодвигается колпачок из резины и с помощью ключа на 13 с клеммы откручивается гайка;

Снимается силовая клемма, после чего расположенные вверху и внизу три крепежных винта выкручиваются ключом на 13.

Отметим, что начать нужно с двух нижних винтов, а верхний следует обязательно открутить последним, при этом корпус стартера необходимо придерживать, далее корпус аккуратно отклоняется назад. Монтажные работы проводятся в обратном демонтажу порядке.

Описание приоровского стартера

Прежде чем мы расскажем о том, как произвести ремонт стартера, давайте ознакомимся с основным описанием механизма. Начнем с предназначения и места расположения.

Предназначение и местонахождение

Электростартер представляет собой узел, использующийся для преобразования электрической энергии в механическую, что необходимо для запуска мотора. Фактически этот механизм представляет собой электрический двигатель постоянного тока, оснащенный механическим приводом. Принцип работы устройства заключается в замыкании втягивающей и удерживающей катушек, а также перемещении сердечника, что способствует выталкиванию бендикса. В результате бендикс входит в зацепление с маховиком силового агрегата, а под воздействием якоря этот маховик начинает раскручиваться. Соответственно, это приводит к запуску мотора. В автомобилях Лада Приора стартерный узел расположен на коробке передач, под корпусом воздушного фильтрующего элемента мотора.

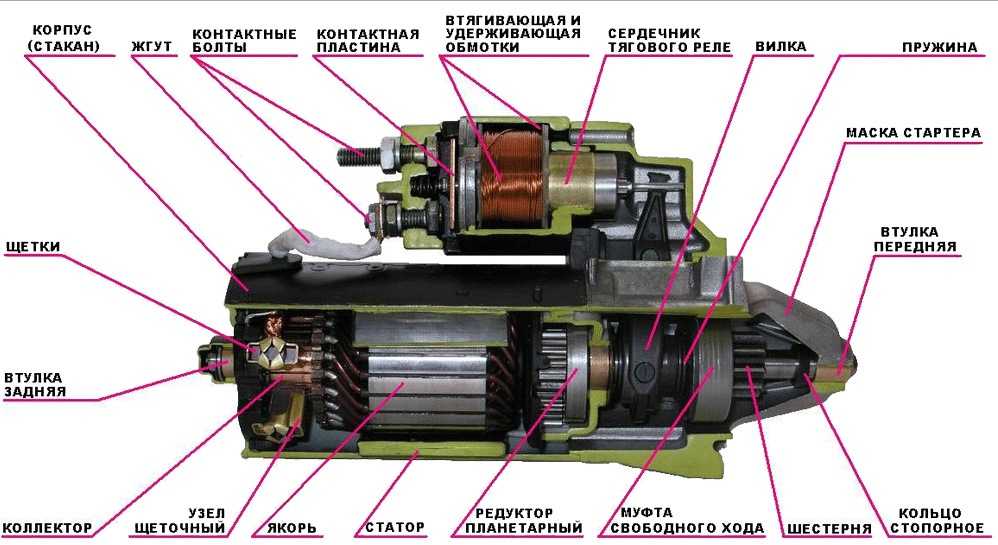

Обозначение конструктивных элементов стартерного узла

Какой стартер лучше поставить на Приору?

На сегодняшний день в продаже можно найти множество моделей стартеров от различных производителей, но все они делятся между собой на редукторные и безредукторные. И один, и второй вид обладает как своими преимуществами, так и недостатками. Основным достоинством безредукторного варианта считается надежность и возможность ремонта в случае поломки, что обусловлено его достаточно простой конструкцией. Что касается недостатков, то такие механизмы характеризуются большие потребляемым напряжением и большим весом.

Редукторные устройства стали использоваться относительно недавно, добавление редуктора в конструкцию позволило улучшить технические характеристики узла в целом. Основным преимуществом считается более высокая надежность запуска мотора, в частности, при пониженных температурах. Это достоинство достигается в результате увеличения крутящего момента. Сам электромотор имеет меньше габариты, однако частота вращения устройства более высокая, соответственно, для запуска мотора понадобится меньше тока. При производстве редукторных устройств используется меньше дорогостоящих материалов, соответственно, их стоимость на порядок ниже, чем у безредукторных.

Что касается непосредственно выбора стартера, то на практике редукторные устройства более надежны и выходят из строя значительно реже, чем безредукторные. Но в данном случае нужно помнить, что допускать работу стартерного механизма при запущенном силовом агрегате ни в коем случае нельзя. Все потому, что частота вращения якоря будет выше в несколько раз, соответственно, его проводники могут выйти из пазов и задевать неподвижные компоненты устройства, таким образом, разрушая его конструкцию (автор видео — CompsMaster).

Стартер Лада Приора: устройство и принцип действия

Как было упомянуто ранее, на Приоре может быть установлена данная деталь двух типов: редукторная и безредукторная

Иногда может потребоваться снять стартер, обратите внимание, что он находится под двигателем, справа – ближе к пространству под воздушным фильтром

Для того, чтобы стартерный узел не изнашивался так быстро, в его устройстве есть особый механизм, который выводит шестерню из зацепления с маховиком коленвала – втягивающее реле стартера Приора. Если бы его не было, срок службы узла сократился бы очень заметно, или потребовался ремонт.

Редукторный

Такой механизм отличается небольшим размером. Он получается таким, потому что редуктор позволяет увеличивать, или уменьшать крутящий момент. Сам планетарный редуктор в рассматриваемой автомашине находится между якорем и бендиксом, он служит «буфером» и промежуточной деталью между ними. Тем самым он не занимает так много места в корпусе, под которым находятся:

  • бендикс;
  • вилка;
  • якорь;
  • статор;
  • втягивающее реле;
  • маска;
  • редуктор.

Основное его отличие в том, что бендикс закрепляется на собственном валу, а тот взаимодействует с двигателем Приоры через редуктор.

Безредукторный

Безредукторный стартер гораздо крупнее своего аналога, но он выполняет ту же задачу – получает электроэнергию от аккумулятора и передает ее на коленвал для запуска двигателя. Он состоит из следующих комплектующих:

  • реле;
  • электромотор, в котором находятся сердечники тягового реле и обмотка;
  • щетки и держатели, «щеточный узел»;
  • втягивающее реле;
  • статор;
  • вилка;
  • контактные болты;
  • якорь;
  • маска стартера;
  • кольцо стопорное;
  • муфта свободного хода;
  • втулка передняя и втулка задняя;
  • бендикс стартера Приоры;
  • шестерня.

Работа редуктора проходит по следующему алгоритму:

  1. От аккумулятора по жгуту проводов подается питание.
  2. Втягивается якорь.
  3. Бендикс крепится с шестерней, «выбрасывается», пятачковые контакты замыкаются, на них подается напряжение.
  4. Якорь крутится, крутящий момент передается на бендикс, через него – на шестерню, а она уже контактирует с моховиком двигателя.
  5. Как только ключ зажигания «отпускается», втягивающее реле разъединяет бендикс и шестерню.

Фото ремонта стартера своими руками

Также рекомендуем просмотреть:

  • Замена масла в двигателе своими руками
  • Регулятор оборотов своими руками
  • Ремонт двигателя своими руками
  • Бампер своими руками
  • Покраска авто своими руками
  • Полировка автомобиля своими руками
  • Полировка фар своими руками
  • Замена порогов своими руками
  • Регулировка карбюратора своими руками
  • Как заменить свечи
  • Багажник своими руками
  • Замена лобового стекла своими руками
  • Замена подшипников своими руками
  • Химчистка салона своими руками
  • Ремонт кузова своими руками
  • Камера заднего вида своими руками
  • Промывка форсунок своими руками
  • Прицеп своими руками
  • Замена сцепления своими руками
  • Ремонт АКПП своими руками
  • Регулировка фар своими руками
  • Минитрактор своими руками
  • Ремонт рулевой рейки своими руками
  • Шумоизоляция автомобиля своими руками
  • Тюнинг ваза своими руками
  • Ремонт генератора своими руками

Как устроен стартер ВАЗовской «Десятки»?

На отечественные «десятки» ставится стартерный узел с номером 5702.3708, по сути, представляющий собой электромотор постоянного тока. Одними из основных компонентов такого устройства являются тяговое реле, а также планетарный редуктор. Возбуждения мотора осуществляется за счет действия постоянных магнитов, установленных внутри конструкции узла. Сам корпус механизма выполняется из стали, он соединяется с помощью двух шпилек с крышками девайса.

Обозначение составляющих элементов устройства

Также конструкция стартерного узла подразумевает наличие якоря и статора. Якорь предназначен для осуществления вращения в металлокерамических вкладышах, в результате чего вращение передается через редуктор на привод устройства. Когда водитель поворачивает ключ в замке зажигания, напряжение с аккумуляторной батареи машины передается на обмотки реле. В результате воздействия магнитного поля якорь сначала втягивается, в результате чего шестеренка редуктора входит в зацепление с маховиком. Соответственно, это приводит к замыканию контактных болтов внутри конструкции.

Затем сам якорь остается в таком же состоянии, фиксирует он так с помощью удерживающей обмотки. При повороте ключа в замке зажигания происходит обесточивание этой обмотки. В конечном итоге это способствует тому, что якорь возвращается в изначальное положение (автор видео — Автоэлектрика ВЧ).

Признаки неисправности генератора

Неисправности генератора не всегда можно определить с легкостью. Некоторые из них (так называемые «плавающие» неисправности) определяются только на специальном стенде.

Но если вы заметили, что свет фар, при работающем двигателе, стал более тусклым, а в обычный звук работающего мотора вмешиваются посторонние шумы или быстро разряжается аккумулятор, значит пришло время обратиться к мастерам. Потому что лучше предупредить неисправность, вовремя выполнив ремонт генератора, чем однажды испортить себе день неожиданной поломкой.

В последнее время стало очень удобно обращаться в профильные фирмы, специализацией которых является ремонт, обслуживание и продажа стартеров и генераторов. Современное оборудование в сочетании с квалифицированным персоналом и большим выбором запчастей, позволит всего за несколько часов устранить любую неисправность. А диагностика с разборкой и анализом степени износа деталей, поможет быстро установить степень работоспособности и произвести восстановительные работы.

Однако, можно и самостоятельно попробовать выполнить диагностику и устранить некоторые причины неисправностей генератора.

Если в автомобиле не заряжается аккумулятор, то в первую очередь нужно проверить натяжение ремня генератора – ремень должен быть натянут без провисаний. Это конечно можно сделать и на глаз, но лучше все же использовать динамометр: если потянуть за самую длинную ветвь ремня генератора с усилием 10 кгс, то она должна прогнуться не более чем на 10-15 мм.

На большинстве машин степень натяжения ремня генератора можно отрегулировать, ослабив гайку крепления корпуса генератора к регулировочной планке, и перемещая его при помощи монтировки в сторону противоположную от двигателя. После установки необходимой степени натяжения ремня затяните гайку крепления генератора обратно.

Если натяжение ремня генератора в норме, то, скорее всего, в замене нуждается реле-регулятор напряжения. На более старых машинах он представляет собой пластмассовую коробочку, прикрученную к брызговику переднего крыла, а в современных автомобилях регулятор встроен непосредственно в сам генератор.

Для замены реле-регулятора в генераторе необходимо сперва отвернуть два винта крепления, отсоединить контакты, после чего извлечь регулятор вместе с щеточным узлом из корпуса генератора.

Проверьте контактные кольца: подгоревшие нужно зачистить мелкозернистой шкуркой и протереть тканью, смоченной в растворителе.

В первое время после установки нового регулятора, возможно, напряжение будет несколько отличаться от номинального. Когда новые щетки генератора притрутся, все придет в норму.

Назначение стартера и его расположение

В «десятке» установлен маленький, но при этом достаточно мощный 4-полосный электромотор, который отвечает за первичное вращение коленвала. Без участия электромотора нельзя обеспечить необходимую частоту вращения коленчатого вала. Этот агрегат заменяем, так как для бензинового мотора со средним объемом цилиндров достаточно 3 кВт энергии для старта.

Стартер питает энергию от АКБ, он является двигателем постоянного тока. Получая напряжение от аккумуляторной батареи, мощность мотора увеличивается за счет четырех щеток. Они являются основными элементами в любом автомобильном стартере. При необходимости щетки можно заменить. Если счетки стартера вышли из строя, то их можно купить отдельно и поменять. Но для этого в любом случае потребуется сначала снять стартер.

Принцип работы

  1. В момент поворота ключа зажигания появляется напряжение на обмотке втягивающего реле, которое притягивает сердечник.
  2. Сердечник вытягивает бендикс из корпуса стартера и приводит его в зацепление с маховиком.
  3. Как только бендикс зацепляется с маховиком, происходит замыкание, напряжение подается на щеткодержатель и приводит во вращение ротор стартера.
  4. Ротор начинает вращать бендикс через редукторную передачу, тем самым вращая коленчатый вал двигателя и запуская его.
  5.  Как только двигатель запускается, вы отпускаете ключ зажигания, на всех элементах стартера пропадает напряжение и втягивающее под воздействием обратной пружины выводит бендикс из зацепления с маховиком.
