Как сделать замену задних тормозных колодок на лада гранта

Начинаем замену

В тормозные механизмы Лада Гранта может быть интегрирована система «ABS». Замена задних колодок не имеет отличий для автомобилей с наличием данной опции или же без нее. Разница заключена в присутствии датчика. Он подлежит отключению при непосредственной замене колодок.

Перед процедурой проверяем уровень жидкости в бачке тормозных контуров под капотом LADA Granta. Если уровень находится на максимуме, то указанной грушей отбираем небольшой объем и стравливаем его в емкость.

Сама замена задних колодок является поэтапной процедурой, подразумевающей работы сначала с одной стороны, а впоследствии с другой. Итак, вы выбрали какие лучше колодки и начинаете их замену.

Порядок действий.

  1. Рычаг «ручника» полностью разгружаем и ослабеваем натяжение его регулировочного винта.
  2. После вывешивания стороны авто Лада Гранта и демонтажа колеса выкручиваем направляющие штифты, удерживающие барабан тормоза.
  3. Поверхность прилегания данного барабана к ступице тщательно обрабатываем «WD-40» для облечения последующего снятия.

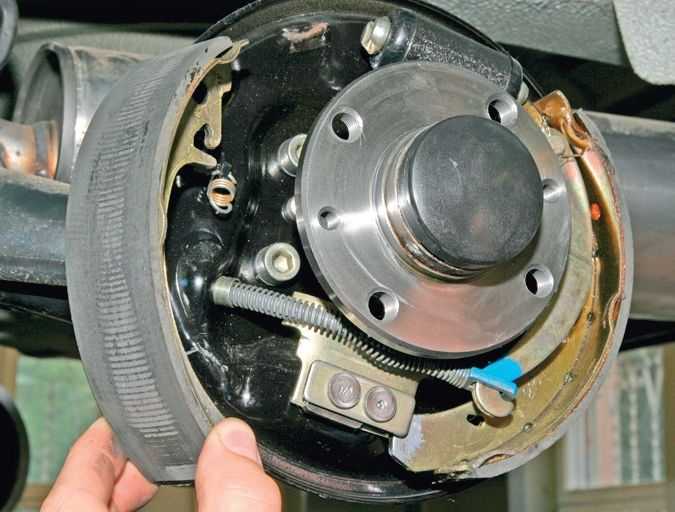

  4. Взяв молоток, обстукиваем барабан по контуру, провоцируя его «сходить» с тормозного узла.
  5. Заворачиваем штифты в специальные отверстия присутствующие на ступице, заставляя барабан полностью сняться.
  1. Осматриваем демонтированный элемент на предмет наличия повреждений (сколы, надломы, глубокие риски и пр.). Если они присутствуют, то деталь требуется заменить.
  2. Далее вооружаемся монтажными лопатками и с их помощью сводим колодки.
  3. Пассатижами в комплексе с отверткой выводим крюк верхней пружины из проушин колодок.
  4. Пружину снимаем полностью. Теперь извлекаем распорную планку.
  5. Освобождаем трос стояночного тормозного узла путем освобождения его проушины от крюка распорного рычага.
  6. Снимаем заднюю колодку и переходим к удалению шплинта из осевого пальца, присутствующего на распорном рычаге (манипулируем пассатижами).
  7. Не забываем удалить шайбу с колодки.
  8. Теперь можно отсоединять осевой палец от распорного рычага.
  9. Демонтируем вторую колодку.
  10. Все составные части тормозного узла тщательно очищаем (подойдет щетка с металлической щетиной).
  11. Осматриваем уплотнения на рабочем цилиндре во избежание будущей протечки жидкости.
  12. К «свежей» колодке прикрепляем осевой палец с распорным рычагом, а также пружиной (ее осматриваем на предмет коррозии).
  13. Монтируем колодку, а осевому пальцу возвращаем ранее извлеченный штифт.
  14. Соединяем тросовый наконечник с распорным рычагом.
  15. Устанавливаем распорный элемент (планку).
  16. Теперь переходим к установке 2-й колодки с предварительно надетой нижней пружинкой.
  17. Посредством пассатижей и указанной отвертки натягиваем верхний пружинный элемент, «зарядив» его между колодками.
  18. Возвращаем барабан на прежнее место и затягиваем его штифты.
  19. Жмем на педаль (в салоне) для обеспечения возможности колодкам занять свою правильную позицию.
  20. Установив колесо на Лада Гранта и опустив авто переходим к аналогичной процедуре на второй стороне. Не забываем о затяжке колесных болтов.

Замена задних колодок завершена.

Как понять что пора менять тормозные колодки без прямого доступа к ним

Разобравшись, при каком примерно пробеге следует заменить колодки на новые, рассмотрим основные симптомы износа, методами, что не требуют специального инструмента и доступны каждому.

  1. Если у вас установлены легкосплавные диски и дисковые тормоза, то иногда можно наблюдать колодки непосредственно:
  2. Самый простой вариант. Сработает индикатор износа колодок. Бывает электронный и механический. Электронный — это лампочка на приборной панели. Срабатывает от замыкания на датчике, когда дотрет до металла.

Принцип механического индикатора еще проще: при торможении будет слышен характерный свист индикатора.

При отсутствии индикатора вы услышите звуки трения металла об металл при разрушении или истирании фрикционного слоя.

Обратите внимание количество тормозной жидкости. Как правило, ее заливают до верху. При отсутствии утечек, понижение уровня вызвано увеличившимся ходом поршней из-за износа колодок. Критическое падение уровня также имеет оповещение контрольной лампой.
При интенсивном торможении ощущается биение на руле. Обычно возникает из-за деформации самой колодки или тормозного диска. Можно провести тест: разогнавшись километров до 80, провести экстренное торможение (смотрите, чтобы никого не было сзади!) — если возникает биение на педали, увод в сторону, то нужна замена колодок и, весьма вероятно, и дисков.
Возрос тормозной путь до полной остановки, педаль тормоза стала схватывать в конце рабочего хода, появились другие странности в работе тормозной педали.
Появился увод в сторону, возникают заносы на скользком покрытии из-за неравномерного торможения.

Инструкция по расчету расхода топлива. Прочитай, поможет сэкономить.

Правильная зарядка аккумулятора спасет зимой. Узнай, как это сделать правильно и быстро.

Напоминалка

Подытожим ключевые моменты:

  • Гранта с АБС имеет особые колодки, задающий диск ABS и датчики, которые нужно отсоединить перед разборкой тормозного барабана;
  • Когда барабан плохо слазит, можно снять его иначе: вкрутите штифты на 7 в отверстия, рядом с которыми они были вкручены (подробнее в пункте Как снять тормозной барабан);
  • Нельзя нажимать педаль тормоза после снятия барабана;
  • Если не откачать лишнюю тормозную жидкость перед началом работы, ее может выдавить после замены колодок.

Здорово!Мужыки, всех с праздником, с Днём защитника Отечества!Чем заняться в выходной, конечно покопаться в машине.Почти месяц меня одолевало скрежетание со стороны правого заднего колеса. Осмотр на СТО результата не дал. Сказали что все в порядке и на вопрос что может скрепить просто пожали плечами, тем более то появлялся скрежет то исчезал, некоторое время грешил на реагент с дорог который возможно попадал под барабан. Но последние 3 недели он не прекращался ни на минуту и я решил сгонять в гараж попытаться разобраться самому.Прибыв в гараж конечно разобрал колесо и принялся осматривать узлы.

С первого взгляда все кажется хорошо, но ведь что то скрипит. И по скрипу было похоже на стертую колодку (на сто мою версию отмели).Но не смотрю на опровергнутую версию решил все таки заменить колодки, просто на авось поможет.Сняв колодки и сравнивая их с новыми обнаруживаю что оказывается слой за счёт которого осуществляется торможение просто отсутствует.

LADA > Granta

LADA > Kalina

Степень износа колодок тормозного механизма заднего колеса оцениваем по состоянию передней колодки, которая изнашивается быстрее задней.

Все шаги по замене

При замене колодок требуется снимать четыре пружины: 5, 13 и 7 (2 шт.). Поможет обычная отвёртка – пружину достаточно поддеть за ушко.

Сама колодка – это деталь «4»

Когда пружин нет, обе колодки выдвигаются вперёд. Однако на одной из них закреплена деталь 12 (рычаг). У рычага есть ушко, соединённое с тягой ручника. Эту тягу нельзя будет снять, пока не демонтирована сама колодка.

Нужно избавиться от лишних деталей

Прежде всего, надо снять корпус барабана: накидным ключом «на 7» откручивают два штифта.

Крепёжных деталей – всего две

Барабан нужно сместить вперёд. Кстати, при необходимости здесь используют киянку. Всю ступицу поворачивают вокруг оси, несильно ударяя по корпусу.

Киянка должна помочь!

В автомобилях с ABS под барабаном находится ротор (диск с прорезями). Не повредите его!

На втором шаге демонтируйте все пружины: верхнюю, нижнюю, две боковых. Под верхней пружиной находится планка (см. рис. 2). Её тоже необходимо снять.

Первый шаг по демонтажу

Не забудьте убрать распорку

Выдвигаем колодки

Четыре пружины и распорка должны отсутствовать. И тогда колодку, установленную спереди, можно снять сразу (рис. 1).

Самое простое действие

Демонтаж задней колодки

Вторую колодку тоже выдвигают вперёд: трос ручника был отпущен, и никакого натяжения нет!

Самый последний шаг – это демонтаж рычага. Шпонку из проволоки легко будет вытянуть плоскогубцами.

Избавляемся от лишней детали

Монтаж узла проводят в обратной последовательности. Но надо учесть некоторые тонкости.

Что нужно знать

Детали крепления рычага, соединяемого с колодкой, всегда нужно смазывать Циатимом. Машинного масла здесь будет недостаточно. Установив колодки на место, закрепляйте их боковыми пружинами (см. рис.).

Самодельная проволочная тяга

Чтобы вытянуть пружину вперёд, используйте тягу из проволоки.

Допустим, осталось только одеть барабан. Здесь будет одна тонкость: обе колодки надо поджать с боков и удерживать их плоским ключом или отвёрткой.

Как нужно держать колодки

Если бы жидкость DOT не была слита, её уровень повысился бы до крышки бачка.

Пошагово: как поменять передние колодки на Гранте

Приступаем к работе. Находим пластину с загибом, стопорящую болт крепления тормозного цилиндра к нижнему пальцу – как на фото ниже.

Начало: нспользуя плоскогубцы, выгибаем края обратно, чтобы выкрутить болт.

Следующий шаг: придерживаем направляющий палец ключом на 17, при этом выкручивая болт (накидной на 13).

Выравниваем стопорную пластину. Фиксируем палец (рожковый на 17), выкручиваем болт (ключ на 13).

Далее: извлекаем вывернутый болт вместе с пластиной. Теперь мы можем поднять скобу и получить доступ к колодкам.

Выкручиваем болт полностью. Поднимаем скобу в сборе.На данном этапе нельзя нажимать на педаль тормоза. Иначе поршень полностью выйдет из тормозного цилиндра.

Извлекаем старые тормозные колодки. Очищаем их посадочное место щеткой.

Вытаскиваем непригодные колодки. Если производите замену впервые – запомните, как стояли старые колодки.

Далее: ставим новые колодки на место старых.

Чтобы можно было опустить скобу, мы должны максимально задвинуть поршень в цилиндр. На фотографии изображены два способа.

Первый способ: задвинуть поршень не опуская скобу. Второй: задвинуть поршень, опустив скобу и используя ее как упор.

Способ 1: скоба не опущена. Используя раздвижные пассатижи задвигаем поршень в цилиндр.

Способ 2: скоба опущена. Упираем отвертку в край скобы и отжимаем ей поршень на место.

Предпочтительнее способ 1, так как второй выполним только без колодок на местах.

Собираем все в обратном порядке.

Не забудьте загнуть угол стопорной пластины, чтобы болт крепления тормозного цилиндра зафиксировался на месте!

Последний этап после окончательной сборки: нажать педаль тормоза несколько раз. Так вы прокачаете тормоза и установите зазор между колодкой и поршнем.

После проверьте уровень тормозной жидкости в бачке. Долейте по мере необходимости.

Последовательность действий при самостоятельной замене колодок на Гранта

Передние

  • Помещаем машину в периметр ремонтной зоны, выжимаем стояночный тормоз, включаем первую передачу. Противооткатными башмаками фиксируем задний ряд колес;
  • Поддомкрачиваем сторону, снимаем колесо;
  • Отвинчиваем верхние и нижние направляющие, отводим суппорт в сторону, магистраль не выкручиваем;
  • Аккуратно поддеваем отверткой противоскрипные пластины, извлекаем колодки;
  • Проводим дефектовку суппорта, очищаем, продуваем при необходимости;
  • Устанавливаем новые накладки.

После замены передних колодок проверяем уровень в бачке. Он расположен в моторном отсеке. Аналогичную процедуру проводим со вторым колесом. Мастера сервисных центров рекомендуют проводить замену контуров одновременно. Например: передние / задние, все четыре суппорта. Последующая замена через 30000 км.

Задние Итак, чтобы поменять задние тормозные колодки на Гранте, делаем следующее:

  • фиксируем передние колеса, стояночный тормоз не выжимаем;
  • поддомкрачиваем заднюю сторону, снимаем колесо;
  • равномерно простукивая молотком по ободу, сбиваем его с посадочного места;
  • снимаем прижимную пластину, распорную планку;
  • расшплинтовываем основу фиксации, ухо троса ручника;
  • извлекаем старые и устанавливаем новые фрикционные накладки;
  • механизм шплинтуется в обратной последовательности.

Три подготовительных действия

Стандартные комплектации компонуются: передними дисковыми тормозами, а сзади привычный для отечественного автолюбителя — барабанный механизм.

В бачке с жидкостью DOT нужно проверить уровень. Он должен соответствовать о. Лишнюю жидкость вытягивают из бачка, используя шприц или грушу. Сначала, конечно же, надо выкрутить крышку (см. рис. ниже).

Метки на бачке находятся сбоку

После замены колодок жидкость нужно долить обратно.

Кузов можно зафиксировать, используя домкрат и страховку. Все действия напоминают замену колеса. Домкрат устанавливают перед аркой, а затем, сместив кузов на достаточную высоту, под него подкладывают страховочную деталь. Само колесо нужно снять тоже.

Порядок действий:

  1. Ослабляют крепёжные винты на диске;
  2. Проводят действия с домкратом;
  3. Снимают колесо.

На последнем шаге нужно ослабить ручник. Не забывайте об этом.

Для автомобилей с ABS

Перед тем, как проводить замену, отключают датчик системы ABS. Он установлен за ступицей на внешней стороне щитка.

Все действия выглядят просто: отключают разъём и ключом TORX E-8 выкручивают винт крепления. Затем корпус датчика можно вывести наружу.

Сложности подбора деталей

Прежде чем приступить к замене, необходимо выбрать подходящий комплект колодок. На рынке присутствует множество вариантов для Лады Приоры. Условно их можно разделить на две категории – детали, оснащенных АБС и без этой системы. Понять, к какому типу относится ваша Lada Priora несложно – в схему автомобилей с антиблокировочной системой входит датчик АБС и подключенный к нему провод.

Основные принципы подбора общие для двух категорий. Товар должен быть хорошо запакован, иметь защитные голограммы и паспорта качества. При покупке целого комплекта с выжимными пружинами желательно их проверить. Нередко встречались наборы из Китая, где скобы пружин развернуты не в ту сторону.

Не стоит искать, сколько будет стоить самый дешевый комплект для ВАЗа. Лучше отдать предпочтение оригинальным деталям или именитым аналогам. Даже при большей стоимости колодки обеспечат отличный ресурс и прекрасную тормозную динамику.

Подбор для машин с ABS

Ниже представлен список комплектов колодок, обладающих лучшим соотношением цена — качество.

Наименование и номер детали Минимальная цена, руб.
AT 2090-118BP 400
АвтоРеал АВ18-350-2090 450
Pilenga BSP1005N 600

Подбор для авто без ABS

Если ваша Лада Приора не оснащена антиблокировочной системой, то следует приобрести специальные колодки. Самыми популярными являются следующие комплекты.

Марка детали Начальная стоимость, руб.
Fortech FB-2102 500
Pilenga BST1002N 550
Bosch 0986487219 800

Пошаговая замена задних тормозных колодок Гранта

Работа с тормозами на Гранте требуется, когда машина начинает болтаться при торможении, слышны посторонние шумы в районе задних колес. Чего хуже – если какое-то из колес начинает клинить при остановке. В данной статье — пошаговая замена задних тормозных колодок Гранта.

Как происходит замена задних тормозных колодок Гранта без АБС

Разберем весь процесс поэтапно. Для работы потребуются:

  1. Новые колодки (выбирайте в зависимости от того, есть на машине АБС или нет);
  2. Ключи на 13: рожковый и трещотка с длинной головкой;
  3. Балонный ключ;
  4. Головка Е-8;
  5. Головка на 7;
  6. Отвертки для снятия и установки пружин;
  7. Пассатижи.

Подготовка к замене колодок

Готовимся к демонтажу тормозных колодок. Для этого:

  • Ставим автомобиль на ровной поверхности;
  • Снимаем с ручника, ставим на нейтралку;
  • Подпираем колеса противооткатными упорами (можно кирпичами, брусками и т.п.);
  • Откачиваем тормозную жидкость до уровня MIN – используем шприц или грушу-клизму;
  • Страгиваем болты крепления колеса;
  • Вывешиваем заднее колесо (домкратим машину) и снимаем его.

Подпираем колеса, снимаем ручник и колесо.

Как снять тормозной барабан на Ладе Гранте

Барабан на Гранте снимается как на любой другой модели ВАЗа. Для этого ключом на 7 выкручиваем направляющие штифты и снимаем барабан.

Сбивать барабан киянкой или молотком не рекомендуется – есть риск его повредить.

Самостоятельная замена колодок

Внимание – начиная с этого момента нельзя нажимать педаль тормоза. Иначе тормозные поршни выдвинутся и демонтаж/монтаж будет затруднен

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь. Отжимаем их монтировкой с упором на тормозной щит.

Сдвигаем тормозные колодки.

Шаг 2 (с опорой на рисунок ниже) – снимаем:

  • пружину верхнюю №5;
  • планку разжимную №6;
  • пружину нижнюю №13;
  • пружины направляющие №7 (есть на обеих колодках).

На данном этапе нам нужны пружины 5, 13, 7 и планка 6.

Шаг 3: свободно извлекаем левую колодку. На правой закреплен рычаг ручника – поэтому мы выдвигаем саму колодку и пассатижами демонтируем шплинт крепления его пальца к колодке.

Выводим рычаг ручника из троса, снимаем шплинт и отсоединяем рычаг ручника от колодки.

Шаг 4: сборка с новыми колодками производится в обратной последовательности.

Если новые колодки затруднят надевание барабана, их также можно поджать внутрь с помощью монтировок.

Замена задник колодок на Гранте с АБС

Лада Гранта с АБС имеет незначительные конструктивные особенности:

  • оснащена датчиками АБС (они же датчики вращения колеса);
  • задние колодки имеют отверстия для датчиков;
  • под барабаном расположен задающий диск датчика ABS.

Отличия тормозов с ABS от обычных незначительны и не затрудняют замены колодок.

Первым этапом при замене тормозов у Granta с ABS будет демонтаж датчиков (см. рисунок ниже):

Датчик АБС снимается с обратной стороны колеса. Можно попытаться снять колодки без снятия датчика.

Второй шаг: снимаем барабан (как описано выше) и задающий диск под ним. В остальном процедура совпадает с приведенной выше по тексту.

По окончанию работ можно прокачать педаль тормоза и долить при необходимости тормозную жидкость. Если после прокачки жидкость уходит – где-то есть утечка.

Проверьте работу ручника: нормальное положение – стояночный тормоз схватывается на 3-4 щелчке рычага.

Когда менять задние колодки

Задние колодки на Гранте меняют при следующих показателях:

  1. колеса шумят – гремят – вибрируют при торможении;
  2. на колодках осталось 1,5 мм (либо меньше);
  3. колодки расслоились, из-за чего колеса периодически заклинивает;
  4. перестал держать ручник;
  5. вы недавно поменяли передние колодки, а к задним еще не притрагивались.

Выбор комплектующих для Гранты

Мы собрали таблицу артикулов на запчасти для замены тормозов. Вот она (можно использовать для поиска и заказа онлайн):

Список аритикулов на все запчасти, которые могут потребоваться для работы.

Вариантов много не бывает.

ABS позволяет сократить тормозной путь и сохранить маневренность при торможении.

Напоминалка

Подытожим ключевые моменты:

  • Гранта с АБС имеет особые колодки, задающий диск ABS и датчики, которые нужно отсоединить перед разборкой тормозного барабана;
  • Когда барабан плохо слазит, можно снять его иначе: вкрутите штифты на 7 в отверстия, рядом с которыми они были вкручены (подробнее в пункте Как снять тормозной барабан);
  • Нельзя нажимать педаль тормоза после снятия барабана;
  • Если не откачать лишнюю тормозную жидкость перед началом работы, ее может выдавить после замены колодок.

Замена задних тормозных колодок Лада Гранта

Состояние задних тормозных колодок, во многом, определяет безопасность эксплуатации транспортного средства. Их чрезмерная изношенность приводит к увеличению тормозного пути, нестабильному поведению автомобиля, что чревато самыми серьезными последствиями. При появлении признаков износа, детали необходимо в срочном порядке заменить. Сделать это можно и собственными силами, не пользуясь услугами профессионалов. Процедура довольно проста, специализированные навыки не требуются.

От чего зависит ресурс и как диагностировать износ?

Работа тормозной системы современного автомобиля построена таким образом, что главная нагрузка приходится на тормоза переднего ряда. Задние детали служат значительно дольше. Точный эксплуатационный ресурс не заявлен даже конструкторами концерна, так как на интенсивность износа влияет множество моментов:

  • Особенности стиля вождения. Агрессивный стиль, подразумевающий постоянные разгоны и резкие торможения, довольно быстро изнашивает детали.
  • Производитель, качество материала.
  • Состояние барабанов.
  • Прочие факторы. К примеру, крайне негативно воздействуют на металл, из которого сделаны колодки, многочисленные реагенты, активно использующиеся при посыпке асфальта в зимнее время.

Если водитель передвигается аккуратно, то колодки вполне могут выдержать и 60 тысяч километров. Впрочем, пробег должен оставаться второстепенным моментом. Истончение накладки до полутора миллиметров, наличие на ней трещин и сколов, расслоение металла – все это указывает на то, что пора установить новую деталь.

Необходимый инструмент

  • Комплект новых колодок (с АБС или нет – зависит от комплектации автомобиля);
  • Рожковый ключ на 13 и аналогичная трещотка с удлиненной головкой (если регулировка работы ручного тормоза не предполагается, можно обойтись и без трещотки);
  • Баллонный ключ;
  • Головки на 7 и E-8;
  • Мощные шлицевые отвертки, чтобы можно было без проблем демонтировать и установить пружины;
  • Пассатижи.

Подготовительные операции

Подготовка к снятию колодок выглядит следующим образом:

  • Автомобиль устанавливается на ровную поверхность.
  • Снимается ручной тормоз, выставляется нейтральная передача.
  • Под колеса ставятся упоры, препятствующие откату. Если специальных элементов для этого нет, подойдут обычные кирпичи или массивные деревянные бруски.
  • Тормозная жидкость откачивается до минимального уровня, сделать это можно и специальным насосом, и обыкновенным шприцом.
  • Ослабляются болты, фиксирующие колесо.
  • Автомобиль поднимается на домкрате, установленном под соответствующим колесом, после чего оно демонтируется.

Процесс замены

  • Демонтируется барабан, для чего ключом на 7 выкручиваются штифты, фиксирующие его.
  • Ослабляются пружины, для чего колодки нужно немного вдавить внутрь. Отжать колодки можно при помощи мощной силовой отвертки.
  • Снимаются пружины и планки.
  • Демонтируется левая колодка. На правой можно увидеть рычаг ручного тормоза, а потому для снятия сначала нужно немного выдвинуть колодку, после чего при помощи пассатижей снять шплинт, удерживающий палец ручного тормоза на колодке.
  • Устанавливаются новые детали, сборка проводится в обратной последовательности.

Если разбирать процесс замены на модификациях, оснащенных антиблокировочной системой, то процесс аналогичен, за исключением пары этапов. Первым делом, отключаются датчики антиблокировочной системы. Второй момент – снятие барабана и расположенного под ним задающего диска, определяющего частоту вращения колеса в конкретный момент.

Важный момент при замене – меняются колодки сразу на паре колес. Такой подход исключает неравномерное распределение тормозного усилия, транспортное средство не срывается с траектории, не теряет стабильность во время торможения.

Как сделать правильный выбор?

При подборе новой детали лучше отдать предпочтение оригиналу. Стоят они недорого, так как производятся в России, но обеспечивают полную совместимость с транспортным средством, оптимальные эксплуатационные характеристики и даже сохранение заводской гарантии.

Выбор комплектующих

На автомобилях ВАЗ с ABS и без ABS задние колодки отличаются. В первом случае деталь обозначают так: 11180-3502090-10. Ну а во втором речь идёт о колодках 21080-3502090-01. И те, и другие колодки выпускает .

Есть прорезь – значит, есть совместимость с ABS

Интересно здесь то, что разные детали по форме отличаются только прорезью (см. рис.).

Для колодок ВАЗ 21080-3502090-01 можно найти аналог:

  • Pilenga BS-T 1002, 1002 N либо 1002 L-N;
  • Trialli GF231;
  • BOSCH 0 986 487 219;
  • BOSCH 0 986 487 813;
  • 21080-3502090-04 ВИС Авто.

Для каждого из всех изготовителей здесь указаны все подходящие варианты. Хотя, список можно дополнить новыми брендами.

Ищем аналоги для деталей ВАЗ 11180-3502090-10:

  • Allied Nippon ABS 1703;
  • Trialli GF239;
  • Pillenga BS-P 1005 N;
  • Ween 152-2470;
  • Finwhale VR317.

Наверное, вопросов здесь не возникнет. Кстати, номер роторного диска в каталоге ВАЗ выглядит так: 11180-3538400-00.

Менять тормозные колодки нужно комплектом по 4 шт. «Старые» колодки можно переставлять по схеме «крест-накрест». Другие варианты исключаются в принципе! Знайте об этом.

Замена задних колодок Лада Гранта

Замена задних тормозных колодок на Lada Granta требуется при критической толщине накладки, которая составляет около 1.5 миллиметра. Оценить состояние колодок можно даже без снятия барабанов. Для оценки передней колодки в тормозном щите выполнено специальное смотровое окно закрытое резиновой заглушкой. Именно через это отверстие и можно рассмотреть толщину накладки. Смотрим на фото далее.

Для замены колодок на Лада Гранта обязательно понадобится яма или эстакада, ведь перед снятием барабанов необходимо ослабить тросик ручника, без того снять тормозной механизм затруднительно. Для доступа к месту регулировки стояночного тормоза снимаем теплозащитный экран (на фото).

Головкой «на 10» отворачиваем четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя.

Снимаем с переднего кронштейна подвески дополнительного глушителя резиновую подушку. Сдвигаем теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.

Удерживая ключом «на 13» регулировочную гайку наконечника троса, головкой того же размера отворачиваем контргайку. Вращая регулировочную гайку против часовой стрелке, освобождаем тросы.

Снимаем заднее колесо и надежно фиксируем кузов Лада Гранта на надежной подставке заводского изготовления.

Если автомобиль укомплектован антиблокировочной системой АВS, то тормозной механизм имеет некоторые конструктивные отличия. На Lada Granta, оборудованном ABS, следует отсоединить датчик скорости вращения колеса от тормозного щита во избежание повреждения датчика. Головкой Е-8 отворачиваем винт крепления датчика и вынимаем датчик из отверстия в кронштейне, закрепленном на щите тормозного механизма.

Далее все работы показаны на Лада Гранта без ABS. Об отличиях будет оговорено по мере разборки тормозного механизма.

Накидным ключом (лучше шестигранной головкой, что бы не сорвать грани) «на 7» отворачиваем два направляющих штифта колеса и снимаем тормозной барабан.

Внимание! Не нажимайте педаль тормоза после снятия барабана, так как поршни могут полностью выйти из цилиндра. Если барабан Лада Гранта снять не удается, то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана

Обычно центральная часть барабана закисает при сопряжении с металлом ступицы

Если барабан Лада Гранта снять не удается, то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана. Обычно центральная часть барабана закисает при сопряжении с металлом ступицы.

Далее необходимо утопить поршни внутрь рабочего цилиндра. Для этого двумя монтажными лопатками надавливаем на колодки, опираясь на буртик тормозного щита.

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины и снимаем пружину.

Выводим верхние упоры колодок из прорезей поршней цилиндра и вынимаем распорную планку.

Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины и снимаем пружину.

Отверткой выводим из зацепления с колодкой прижимную пружину.

Снимаем переднюю колодку.

Отсоединив от задней колодки прижимную пружину, опускаем колодку и выводим рычаг привода стояночного тормоза из отверстия наконечника троса стояночного тормоза.

Распрямляем шплинт и вынимаем его из отверстия пальца рычага привода стояночного тормоза. Снимаем с пальца шайбу. Снимаем рычаг и вынимаем палец.

Элементы тормозного механизма заднего колеса Лада Гранта на следующем фото:

  • 1 — передняя колодка автомобиля без ABS
  • 2 — передняя колодка автомобиля с ABS
  • 3 — распорная планка
  • 4 — верхняя стяжная пружина
  • 5 — палец
  • 6 — шайба
  • 7 — шплинт
  • 8 — задняя колодка автомобиля с ABS
  • 9 — задняя колодка автомобиля без ABS
  • 10 — рычаг привода стояночного тормоза
  • 11 — нижняя стяжная пружина

Как заменить передние тормозные колодки на Ладе Гранте

Прежде чем перейти к пошаговому процессу, укажем основные подготовительные моменты. Без них приступать к замене нельзя.

Необходимый инструмент для замены

Для работы потребуются:

  • Тормозная жидкость;
  • Отсос для лишней тормозной жидкости (если потребуется, можно использовать шприц или клизму);
  • Накидной ключ на 13;
  • Рожковый ключ на 17;
  • Плоскогубцы;
  • Раздвижные пассатижи либо надежная плоская отвертка;
  • Щетка для очистки посадочных мест колодок (любая жесткая).

Для фиксации автомобиля на месте можно использовать противооткатные башмаки. Если таких нет, подоприте колеса с обеих сторон половинками кирпича.
Противооткатные башмаки или упоры обязательно использовать при снятии колес с автомобиля.

Подготовительные работы

К обязательным подготовительным работам отнесем следующие пункты:

  • Проверить уровень тормозной жидкости – если она выше максимума, нужно отобрать часть. Иначе есть риск ее выдавливания после замены колодок.
  • Зафиксировать задние колеса противооткатами.
  • Стронуть болты крепления колесных дисков.
  • Поддомкратить нужное колесо и снять его.
  • Подготовить весь инструмент и колодки для замены.

Меняют сразу все четыре колодки – по 2 на каждое колесо. Поштучная замена опасна – приводит к биению и потере курса машины при торможении.

Замена задник колодок на Гранте с АБС

Лада Гранта с АБС имеет незначительные конструктивные особенности:

  • оснащена датчиками АБС (они же датчики вращения колеса);
  • задние колодки имеют отверстия для датчиков;
  • под барабаном расположен задающий диск датчика ABS.

Отличия тормозов с ABS от обычных незначительны и не затрудняют замены колодок.

Первым этапом при замене тормозов у Granta с ABS будет демонтаж датчиков (см. рисунок ниже):

Датчик АБС снимается с обратной стороны колеса. Можно попытаться снять колодки без снятия датчика.

Второй шаг: снимаем барабан (как описано выше) и задающий диск под ним. В остальном процедура совпадает с приведенной выше по тексту.

По окончанию работ можно прокачать педаль тормоза и долить при необходимости тормозную жидкость. Если после прокачки жидкость уходит – где-то есть утечка.

Проверьте работу ручника: нормальное положение – стояночный тормоз схватывается на 3-4 щелчке рычага.

Что необходимо для замены передних колодок

Перед тем, как поменять передние колодки Лады Гранты, необходимо позаботиться о наличии всех необходимых инструментов:

  • Плоскогубцы;
  • Тормозная жидкость;
  • Щетка, с помощью которой будут очищаться посадочные места для колодок;
  • Отсос излишней тормозной жидкости;
  • Рожковый ключ на 17;
  • Плоская отвертка или раздвижные пассатижи;
  • Накидной ключ на 13.

Также, важно позаботиться о наличии приспособлений для подбора колес транспортного средства. В качестве фиксаторов можно использовать противооткатные башмаки или половинки от красного кирпича

Подготовительные работы

Перед началом работы по замене передних колодок необходимо осуществить следующие операции:

  1. Проконтролировать уровень тормозной жидкости. При значительном превышении нормального показателя лишний объем откачивается с помощью отсоса;
  2. Зафиксировать задние колеса с помощью противооткатных башмаков или других приспособлений;
  3. Ослабить крепления, которые фиксируют тормозные диски;
  4. Под предпочтительное колесо подставить домкрат, после чего колесо демонтируется;
  5. Вывернуть руль до процедуры замены, что значительно упростит работу.

Следует помнить, что тормозные детали меняются только парно на обоих колесах одной оси. Если заменять элементы поштучно, могут возникнуть неприятные последствия и неслаженная работа системы, ведь усилия будут распределяться неравномерно.

Процесс замены

Замена передних тормозных колодок на Гранте начинается с того, что владельцу транспортного средства необходимо отыскать пластину с загибом. Следует отогнуть нижнюю пластину, после чего будет удобней поднять весь тормозной механизм вверх и успешно произвести замену тормозной колодки.

Функция пластины заключается в стопоре фиксирующего болта цилиндра и нижнего пальца. С помощью плоскогубцев края необходимо немного раздвинуть, после чего получить доступ к самому болту.

Направляющий палец зажимается с использованием рожкового ключа на 17, а болт демонтируется при помощи обычного накидного ключа. После окончательного демонтажа пластины перед владельцем открывается колодка, как только скоба поднимается.

Отработанные детали демонтируются, а все образования грязи удаляются с посадочного места с использованием щетки. Владелец Лады Гранты может использовать специальные металлические щетки с повышенной жесткостью, но вдаваться в фанатичность также не рекомендуется.

Далее осуществляется монтаж новых тормозных колодок. Для того чтобы поставить скобу на свое место необходимо задвинуть поршень в цилиндр до самого упора, что можно произвести с помощью жесткой минусовой отвертки или плоскогубцев. Далее перед вдавливанием поршня следует ослабить прокачной штуцер, для того, чтобы тормозная жидкость вышла наружу, а не обратно в тормозную систему. При наличии АБС это может «убить» АБС.

Все процессы должны осуществляться в строгом обратном порядке. Не следует забывать о том, что необходимо заново сформировать загиб на пластине, благодаря чему значительно улучшится фиксация болта.

Порядок разборки

Ключом размером 7 мм отверните направляющие, которые прижимают
барабан. У меня они открутились легко, так как я промазывал резьбу графитной
смазкой. Некоторые говорят, что она пригорает, но на моей машине не пригорела.

Барабан снялся легко руками, так как изнутри он смазан графитовой
смазкой. Если у вас не будет сниматься вручную, то через деревянный брусок его
можно аккуратно выбить.

Чем больше будет площадь деревянной проставки, тем меньше
вероятность обломать края. На прошлой машине я уже ломал тормозной барабан.

Колодки походили бы еще 2-3 тысячи км, но я приготовил новые. Все почищу, заменю, проведу профилактику. При выборе не смотрел на завод-изготовитель, выбирал по качеству.

Устройство тормозного механизма на Ладе Гранте очень простое, содержит минимум деталей.

  • рабочий цилиндр;
  • 2 колодки;
  • 4 пружины – 2 стяжные (сверху и снизу, 2
    прижимные);
  • распорная пластина;
  • рычаг ручника.

Больше ничего нет, так как оборудование АБС отсутствует.
Даже в иномарках аналогичное устройство, за исключением мелочей.

Чтобы разобрать, вначале снимаю прижимные и стяжные пружины,
потом колодки.

После этого нужно снять рычаг ручника. Он крепится пальцем и
шплинтом. Чтобы начинать сборку, нужно утопить поршни рабочего цилиндра.

Поэтому заранее откачайте лишнюю жидкость.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
