Меняем задний тормозной цилиндр на ваз-2110 своими руками

Замена задних тормозных цилиндров

Лучшие задние тормозные цилиндры на ВАЗ 2110 могут работать долгое время. Примером бракованного изделия может служить тормозной цилиндр, у которого поршни выходят из цилиндра всего на несколько миллиметров, чего недостаточно для раздвижения тормозных колодок.

На срок службы тормозных цилиндров играет и качество тормозной жидкости.Инструкция указывает, что задние тормозные цилиндры извлекаются на снятом тормозном барабане.

Совет: Желательно, чтобы замена задних тормозных цилиндров ВАЗ 2110 выполнялась одновременно на обоих тормозах. Износ одного из элементов указывает, что скоро выйдет со строя и второй.

А цена проведения работ будет уменьшена, за счет разборки автомобиля один раз.

  1. Машина устанавливается на смотровую яму или подъемник.
  2. Фиксируются передние колеса.
  3. Снимаются задние.
  4. Используя резиновый молоток, со своего места вытаскивается тормозной диск .
  5. Аккуратно извлекается конец верхней стяжной пружины, позиция 7 на первом фото.
  6. До этого он соединялся с тормозной колодкой.
  7. До конца поднимается ручка ручного тормоза. В этом случае раздвигаются тормозные колодки, и они без особых усилий снимаются.
  8. Откручивается от цилиндра тормозная трубка.
  9. Снимается задний тормозной цилиндр.

Снятие заднего тормозного цилиндра ВАЗ 2110

  1. При необходимости, выполняется замена заднего тормозного цилиндра ВАЗ 2110 новым.
  2. Сборка узла выполняется в обратной последовательности.
  3. Работа заканчивается прокачкой тормозов.

Совет: Замена тормозного цилиндра на автомобиле ВАЗ 2110 выполняется в строгой последовательности – как демонтаж, так и установка запчастей. Главное условие – исправность и герметичность в гидравлической системе.

Как происходит на автомобиле ВАЗ 2110 замена заднего тормозного цилиндра можно увидеть на видео.

Ремонт задних тормозных цилиндров ВАЗ 2110

Бывают случаи, когда для экономии средств достаточно заменить изношенные детали узла. В этом случае после снятия с автомобиля задний тормозной цилиндр разбирается.

Разборка заднего тормозного цилиндра ВАЗ 2110

  1. Снимаются защитные колпачки, поз. 10 на рисунке выше.
  2. Из корпуса цилиндра выпрессовываются поршни вместе с деталями для регулирования зазора в автоматическом режиме, образующегося между барабаном и тормозными колодками.
  3. После установки поршня поз. 9 на специальное приспособление его проворачивают и вынимают упорный винт, поз. 3.
  4. Снимается уплотнительное кольцо поз. 8 и опорная чашка поз. 7 с сухарями поз.5 и пружиной поз.6 с винта.
  5. Разъединяются упорное кольцо поз. 4 и упорный винт.

После разборки узла проверяются детали на наличие неисправностей:

  1. Рабочие поверхности поршней, цилиндра и упорных колец должны быть гладкими, без царапин и шероховатостей. В противном случае может произойти утечка жидкости и преждевременный износ поршней и уплотнителей.
  2. Дефекты на зеркальной поверхности устраняются шлифовкой или притиркой.

Совет: Необходимо следить, чтобы не увеличился внутренний диаметр цилиндра.

  1. Проверяется визуально упорный винт, пружины, опорная чашка и сухари. При их повреждении выполняется замена деталей.
  2. Уплотнители поз.8 меняются новыми.
  3. При необходимости меняются защитные колпачки поз.10.
  4. Сборка конструкции производится в обратной последовательности.

При этом нужно учесть:

  1. Все детали обильно смазываются тормозной жидкостью.
  2. Затяжка упорных винтов должна выполняться моментом 3,9 – 6,9 Нм.
  3. Прорезь, расположенная на упорных кольцах, направляется вертикально вверх, отклонение не должно быть более 30 градусов. Это обеспечивает удаление всего воздуха из привода механизма при прокачке тормоза.
  4. С помощью приспособления запрессовываются поршни в корпус цилиндра.
  5. После сборки проверяется перемещение в корпусе каждого поршня, которое должно быть от 1,25 миллиметров до 1,65 миллиметров.
  6. Устанавливаются защитные колпачки.
  7. Своевременный ремонт или замена задних тормозных цилиндров – гарантия безопасности движения на дорогах.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Моторное масло Шелл Хеликс для приоры

Как менять колодки на ваз 2112

Не горит лампочка давления масла ваз 2114 при включенном зажигании, как отремонтировать

Инжектор на ваз

Ваз 11113 ока устройство карбюратора

Как убрать иммобилайзер на ваз 2114

Регулировка клапанов на ваз 21213

Вылетает задняя передача на ваз 2114, не включается скорость, причины неисправности

Замена передних тормозных колодок на ВАЗ-2112

Обратите внимание, что колодки меняются только попарно, в смысле на обоих передних колёсах, иначе система будет работать некорректно и колеса будут схватывать в разное время, а это никуда не годится

Тормозной диск в сборе с суппортом

Сам процесс замены в первый раз может занять около часа , а дальше — как по маслу. В первую очередь стоит предпринять меры безопасности — снять минусовую клемму с аккумулятора (если в машине установлен датчик износа), зафиксировать машину на ровном участке и подставить противооткатные башмаки под диагонально противоположное заднее колесо.

После этого можно срывать крепёж, вывешивать кузов на домкрате и снимать колесо. Лучше перестраховаться и установить подставку, так надёжнее.

  1. Колесо снято и подложено под шаровую, теперь можно вынимать из кронштейна тормозной шланг и отсоединять клемму датчика износа.

Колесо снято, можно начинать работу

Удаляем стопор на суппорте

Снимаем старые колодки

Проверяем состояние тормозного диска

Установка тормозных колодок

Топим тормозной поршень при помощи рычага

  1. Просто так установить новые колодки не получится, не пустит поршень рабочего цилиндра. Поэтому его нужно утопить, а для этого можно использовать любой рычаг (если есть опыт), струбцину или специальный съёмник, хотя практически все обходятся простой струбциной.
  2. Когда новый комплект установлен и болты закручены, надо не забыть завальцевать стопор.

Вставляем новые тормозные колодки

Доработка

Многие, считая, что тормоза плохие, и ремонт им не помогает, решаются на существенные переделки и тюнинг. Например, тюнинг тормозной системы ВАЗ 2110 может включать в себя замену задних барабанных механизмов на дисковые.

Здесь особенно важно знать, что торможение задних колес должно быть более мягким и наступать чуть позже, чем передних для предотвращения заноса. Еще одна возможная идея для тюнинга – замена вакуумного усилителя а также главного тормозного цилиндра

Вместо штатных устанавливают от Лады Приоры. Это обычно помогает прежде всего в том, что не ощущается вибрация, а педаль работает с оптимальным усилием

Еще одна возможная идея для тюнинга – замена вакуумного усилителя а также главного тормозного цилиндра. Вместо штатных устанавливают от Лады Приоры. Это обычно помогает прежде всего в том, что не ощущается вибрация, а педаль работает с оптимальным усилием.

И не забывайте – после каждого вмешательства в работу тормозов нужна их прокачка.

Источники

  • vazweb.ru/desyatka/tormoza/tormoznaya-sistema.html
  • vaz.today/0-5-tormoznaya-sistema-remont-osobennosti
  • luxvaz.ru/vaz-2110/45-tormoznaya-sistema.html

Процесс замены заднего тормозного цилиндра ВАЗ 2110

Как только вы диагностировали неисправность, приступайте к замене. При этом учите, что установку новых цилиндров лучше выполнять одновременно на двух колесах.

Последовательность действий по замене тормозного цилиндра следующая:

1. Ставьте автомобиль на яму (можно использовать подъемник или найти поблизости эстакаду). Главное, чтобы к днищу был полноценный доступ.

2. Зафиксируйте передние колеса (установите стопорные башмаки).

3. Снимайте задние колеса.

4. С помощью молотка с резиновой основой «выбивайте», а далее — доставайте тормозной барабан.

5. Снимайте край верхней стягивающей пружины с тормозной колодки.

6. Поднимайте ручной тормоз до самого верха. Благодаря этой простой манипуляции, тормозные колодки раздвигаются и снимаются намного проще.

5. Скручивайте тормозную трубку с цилиндра.

6. Демонтируйте сам тормозной цилиндр с заднего опорного диска.

7. Оцените состояние старого узла. При необходимости замените его.

8. Собирайте все в обратном порядке.

9. Прокачивайте тормозную систему.

Учтите, что все работы по снятия тормозного цилиндра и его замене должны выполняться в строгом порядке

Особое внимание следует уделять последующей герметичности системы и качественной прокачке тормозов

Видео по снятию цилиндра

Замена ТЖ

Первое, о чем вы должны подумать при замене тормозной жидкости — это собственная безопасность. Дело в том, что в состав гидравлического состава входят химические компоненты, обладающие высокой степенью токсичности. Если тормозуха попадет вам на кожу, химических ожогов будет не избежать.

Плюс жидкость представляет потенциальную опасность для проводки, поскольку она без особых проблем разъедает ее защитные кожухи. Если попадания на элементы авто избежать не удалось, сразу постарайтесь вытереть жидкость тряпками. Промывать водой нет необходимости. При ожогах кожи промойте водой и незамедлительно обратитесь в больницу.

Будем надеяться, что с вопросами вашей безопасности проблем не возникнет, и вы будете работать аккуратно. А для работы вам потребуется набор инструментов:

  • Гаечные ключи;
  • Шланг из прочной резины;
  • Любая прозрачная емкость объемом от 3 литров.

Что ж, теперь можно приступать непосредственно к процедуре замены тормозной жидкости на вашем ВАЗ 2110.

  1. Открутите крышку бачка с тормозной жидкостью. Она располагается слева на отечественной «десятке».
  2. Положите крышку на чистую ветошь, поскольку на ней могут находиться частички тормозной жидкости. Работайте обязательно в перчатках.
  3. Слейте жидкость из гидроцилиндров, которые находятся позади. Это объясняется схемой распространения тормозной жидкости по автомобилю. Сначала подключаются передние колеса, потому если авто находится в нормальном положении, сливаться ТЖ с задних цилиндров не будет.
  4. Для удобства домкратом поднимите задние колеса и отключите регулятор блокировки, то есть колдун в народе. Между поршнем колдуна и пластиной вставляют отвертку, которая не позволит элементу перемещаться.
  5. Очистите всю грязь, которая скопилась на клапанах гидроцилиндров сзади, и с одного из них демонтируйте колпачок. Он выполнен из резины.
  6. Так вы освободите штуцер, на который насаживают заготовленный заранее шланг. Рекомендуется брать шланг из прозрачной резины, поскольку это позволит следить за сливом жидкости.
  7. Другой конец шланга помещается в также прозрачную емкость.
  8. Предусмотрите наличие помощника у вас в гараже, который будет выполнять прокачку, пока вы держите емкость для слива тормозной жидкости.
  9. Прокачка выполняется путем резких нажимов на педаль тормоза. Педаль следует выжать до упора около 6 раз подряд. После 6 нажимания педаль упирается в пол и удерживается.
  10. Теперь на пол оборота открутите воздушный клапан цилиндра. За счет этого жидкость начнет выдавливаться из емкости и поступать в тару по шлангу.
  11. Как только весь контур очистится от тормозной жидкости, педаль тормоза сама упадет в нижнее положение.
  12. Ждите, пока жидкость полностью вытечет, после чего выпускной клапан обязательно закрутите.
  13. Аналогичный процесс повторяется на втором заднем колесе, после чего выполняется откачка с передних колес.
  14. Процедура слива гидравлического раствора с передних колес аналогична работе с задними колесами. Параллельно проверьте состояние гидроцилиндров. Возможно, им потребуется ремонт.
  15. Определить исправность гидроцилиндра не сложно. Если рабочий ход штока идет плавно, не наблюдается передергиваний и резких скачков, тогда все работает хорошо, замена не нужна.
  16. Если же проблемы с гидроцилиндром имеются, проще всего их заменить на новые. Но можно и отремонтировать. Действуйте по ситуации.
  17. Заливка нового гидравлического раствора осуществляется путем прокачки каждого колеса отдельно.
  18. Как только вы зальете и прокачаете все 4 колеса, обязательно наполните бачок с тормозной жидкостью до максимальной отметки. Для этого на корпусе нанесен соответствующий значок МАХ.
  19. Последний этап — это проверка работоспособности новой тормозной жидкости внутри системы. Если замена гидравлического раствора прошла грамотно и без нарушений, тормозное усилие будет распределяться равномерно, педаль четко среагирует на нажатие без задержки и без повышенной чувствительности.
  20. Если колодки будут не одновременно реагировать на торможение, вы попросту уйдете в занос при нажатии на педаль тормоза. Потому подобного допускать ни в коем случае нельзя.

Выполнить замену тормозной жидкости на отечественном автомобиле ВАЗ 2110 не составляет большого труда даже без помощи специализированных станций технического обслуживания.

Для удачной процедуры, выполняемой своими руками, от вас потребуется:

  • Соблюдение правил личной безопасности;
  • Наличие помощника;
  • Качественная тормозная жидкость;
  • Действия согласно инструкции и руководству по эксплуатации ВАЗ 2110.

Совместите все это вместе, и вы без особых проблем сумеете сами заменить гидравлический раствор в тормозной системе своего автомобиля.

 Загрузка …

Устройство системы торможения

Важнейшим составным элементом схемы тормозной системы ВАЗ 2110 является вакуумный усилитель и двухконтурный регулятор. Последний отвечает за создание давления в задних тормозных устройствах.

Тормозной привод оснащается системой трубопроводов, которые разделены на два контура, тормозными устройствами и шлангами. Именно они позволяют передним и задним колесам тормозить.

Чтобы привести в действие тормозную систему, внутри салона в ногах водителя расположена специальная педаль. В автомобиле ВАЗ 2110 она находится посередине. Основными элементами гидропривода являются:

  1. Вакуумный усилитель. Его конструкция способствует созданию давления, направленного на поршень главного цилиндра.
  2. Привод регулятора давления. Через него тормозная рабочая жидкость направляется к задним устройствам тормозной системы.
  3. Непосредственно регулятор давления тормозов ВАЗ 2110. Его функция — отвечать за силу давления. Узел снижает или повышает этот показатель, в зависимости от нагруженности задней оси автомобиля.
  4. Главный цилиндр с бачком и поршнями. На заливной горловине этого бачка располагается датчик, следящий за аварийным уровнем тормозной жидкости.
  5. Тормозной механизм передних колес. В его конструкцию входят цилиндры, колодки и диск, плюс специальный оповещатель, которые предупреждает об износе или неисправности накладки.
  6. Тормозной механизм задних колес. Здесь система не дисковая, а барабанная. По крайней мере, заводом предусматривается именно такая конструкция. Некоторые владельцы ВАЗ 2110 считают, что барабанные механизмы недостаточно надежные и эффективные, в связи с чем устанавливают на их место дисковые устройства.

Тормозной механизм переднего колеса

Рис. 6-20. Диаграмма проверки работоспособности регулятора давления: Pi — давление на входах в камеры А и D (см. рис. 6-18) регулятора давления, МПа (кг/см 2 ); Рг — давление на выходе из камеры В, МПа (кг/см 2 ); Рэ — давление на выходе из камеры С, МПа (кг/см 2 ); 1 — номинальная величина давления Рг; 2 — верхняя граница давления Рг; 3 — нижняя граница давления Рг; 4 — давление Рэ

манометра Мг) должно укладываться в заштрихованную зону (рис. 6-20).

Показания манометров Мз и Мг (см. рис. 6-19) не должны отличаться более чем на 0,4 МПа (4 кгс/см 2 ) в диапазоне давления от 0 до 10 МПа (от 0 до 100 кгс/см 2 ) на входах регулятора.

Тормозной механизм переднего колеса

Снятие. Поднимите переднюю часть автомобиля, установите на подставки и снимите колесо. Отверните штуцер трубопровода и отсоедините от магистрали гибкий шланг; отверстия шланга и трубки заглушите, чтобы не допустить утечку тормозной жидкости. Выньте шланг из направляющего кронштейна.

Отвернув два болта, которыми направляющая колодок крепится к поворотному кулаку, снимите направляющую в сборе с суппортом и рабочим цилиндром.

Установка тормозного механизма проводится в последовательности, обратной снятию. После установки восстановите уровень тормозной жидкости в бачке и прокачайте систему гидропривода для удаления воздуха.

Рис. 6-21. Отвертывание болта крепления цилиндра: 1 — болты крепления цилиндра; 2 — цилиндр, 3 — болты, стягивающие цилиндр с суппортом

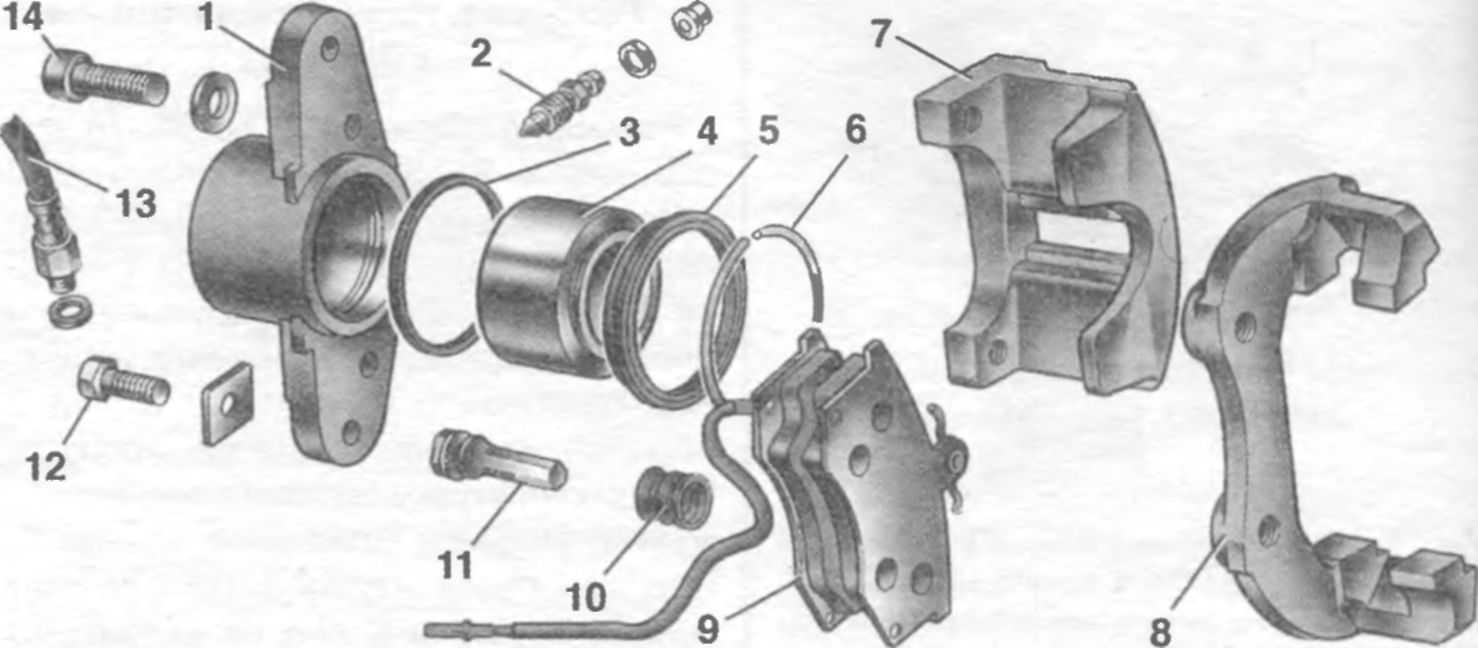

Рис. 6-22. Детали тормозного механизма переднего колеса: 1 — колесный цилиндр; 2 — штуцер для прокачки привода тормоза; 3 — уплотнительное кольцо; 4 — поршень; 5 — защитный колпачок; 6 — стопорное кольцо; 7 — суппорт; 8 — направляющая колодок; 9 — тормозные колодки; 10 — защитный чехол; 11 — направляющий палец; 12 — болт крепления направляющего пальца; 13 — тормозной шланг; 14 — болт крепления цилиндра к суппорту

Разборка и сборка

Разборка. Отсоедините шланг от колесного цилиндра 2 (рис. 6-21). Рас-контрите и отверните болты 1 крепления колесного цилиндра к направляющим пальцам, придерживая ключом за грани направляющий палец. Снимите направляющую 8 (рис. 6-22) колодок в сборе с пальцами. Снимите тормозные колодки 9.

Нельзя отвертывать болты 3 (см. рис. 6-21), соединяющие между собой суппорт и цилиндр, кроме случаев замены суппорта или цилиндра.

Снимите стопорное кольцо 6 (см. рис. 6-22) и защитный колпачок 5 с цилиндра и поршня. Аккуратно, нагнетая струю сжатого воздуха через впускное отверстие для жидкости, вытолкните поршень из цилиндра. Чтобы при выталкивании не повредить поршень о поверхность суппорта, установите под поршень деревянную накладку (рис. 6-23).

Выверните из корпуса цилиндра штуцер для прокачки и внимательно осмотрите рабочую поверхность цилиндра. На ней не должно быть задиров, повреждений и коррозии.

Сборку тормозного механизма проводите в последовательности, обратной разборке. При этом уплотнительное кольцо 3 (см. рис. 6-22) и колпачок 5 рекомендуется заменять новыми. Зеркало цилиндра, поршень 4 и уплотнительное кольцо смазывайте тормозной жидкостью, а на поверхность поршня нанесите графитовую смазку, установите поршень в цилиндр и, не удаляя остатки смазки, наденьте защитный колпачок 5 так, чтобы его края вошли в канавку поршня и цилиндра, по-

сле чего установите стопорное кольцо 6. Направляющие пальцы смазывайте смазкой УНИОЛ-1 (1,5 г на каждый палец). Болты крепления суппорта и цилиндра к пальцам затягивайте моментами, указанными в приложении 1, после чего законтрите их. Перед завертыванием болтов нанесите на них герметик, чтобы не корродировала резьбовая часть соединения. После сборки и установки тормозного механизма восстановите уровень жидкости в бачке и прокачайте систему гидропривода.

Проверка технического состояния деталей

Очистите все детали и внимательно проверьте их состояние: нет ли признаков износа, повреждений или коррозии

Особое внимание обратите на поверхность поршня и цилиндра. При их износе, повреждении или сильном корродировании замените цилиндр и поршень. С корпуса цилиндра коррозию удалите проволочной щеткой

С корпуса цилиндра коррозию удалите проволочной щеткой.

Проверьте направляющие пальцы 11 (см. рис. 6-22) и их чехлы 10. Убедитесь, что на пальцах нет коррозии и по-

Рис. 6-23. Выталкивание поршня из цилиндра

Почему барахлит механизм заднего торможения

Гидропривод, встроенный в ВАЗ-2110, совмещает во внутренней конструкции усилитель и двухконтурный контроллер давления, предназначенный для управления задними тормозами. Если задний цилиндр работает неверно, неполадки могут спровоцировать и создать аварийную ситуацию в любой момент передвижения автомобиля по дорожному полотну. Чтобы этого не произошло, следует своевременно провести ремонт детали.

Нет ничего удивительного в замене старого образца цилиндра заднего торможения (ЗТЦ) новым, ничто не вечно. Магазины автозапчастей предлагают автолюбителям приобрести деталь от лучших производителей, которая прослужит долго и гарантирует безопасность на дороге.

Основные причины неисправности

Суппорт ВАЗ 2110 конструктивно является элементом, удерживающим тормозные колодки и отвечающим за степень их давления на тормозные диски. Он отвечает также за равномерный износ  тормозных колодок и гарантирует водителю надежное торможение в экстремальной ситуации

Тем самым, важность суппорта в работе авто сложно переоценить

Если у вас к этому времени созрел вполне резонный вопрос, а что вообще может случиться с суппортом на ВАЗ 2110(2112), мы с удовольствием вам ответим. Основной причиной неисправностей является «закисление» подвижных элементов, покрытие их оксидной пленкой, засорение вследствие разрушения защитных пыльников либо использования неправильной смазки, а именно:

  • закисление основного поршневого механизма;
  • закисление направляющих.

Поршневой механизм и направляющие суппорта ВАЗ 2110

Явным признаком проблем, которые может вызвать на автомобилях ВАЗ суппорт, можно считать неравномерный износ тормозных колодок и увеличенный тормозной путь. В данном случае колодки ВАЗ необходимо в обязательном порядке поменять, а сам механизм суппорта подвергнуть комплексной диагностики:

  • проверить состояние поршня, степень его свободы, наличия влаги, окисла металла, оксидных образований и наростов, состояние защитных пыльников;
  • аналогично проверить состояние направляющих, убедиться, что на поверхности нет нехарактерных задиров, истираний и деформаций стержня.

Нельзя также забывать о регулярной замене тормозной жидкости в системе. Делать это следует примерно каждые 40 тысяч км. пробега ВАЗ-2110.

Поскольку тормозная жидкость является гидроскопичной, она легко впитывает влагу, окисляя тем самым поршневой механизм и выводя его из строя. Ход поршня затрудняется и имеет место неравномерный износ тормозных колодок и клин колеса.

Необходимые запчасти

Еще 10 лет назад старые колодки не меняли, их сажали на клей,  меняли накладки или проклепывали. Сегодня на рынке можно легко приобрести весь механизм полностью. Для замены нужно приготовить новые колодки. Специалисты считают, что лучше устанавливать на замену заводские детали, артикул 2110-3501080-60 (ТИИР-260), 21100350180082 или 2110-3501080. Есть и другие мнения. Некоторые автомобилисты считают, что колодки известных брендов обеспечивают лучшие параметры торможения на ВАЗ 2110, 2111, 2112. Это детали таких торговых марок, как Brembo, ABS, Ferodo, TRW, Bosch, Optimal или Delphi.
