Электроусилитель руля на Калине

Последняя модель Калины

На автомобилях Лада Калина устанавливается электроусилитель руля. Его конструкция очень простая, состоит из одного блока, поэтому даже на машину комплектации «стандарт» ЭУР ставится без особых проблем. В его составе нет жидкости, а значит, он прост в обслуживании

Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР в свои автомобили. У данного механизма есть особенность: он может работать как на малой, так и на большой скорости

Второй вариант нежелателен, поскольку малейшее движение рулем может вызвать вынос машины в кювет или на обочину.

Схема электроусилителя руля Лада предусматривает работу механизма на разных скоростях, и при движении он то функционирует, то отключается. Неисправность заключается в том, что ЭУР останавливается в одном каком-то состоянии. Запрещено пользоваться автомобилем до устранения поломки. О проблеме оповестит желтая лампа на приборной панели. На ней изображены восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, а устранить ее нет возможности, следует вынуть предохранитель, который отвечает за работу электроусилителя. Следует учитывать, что ЭМУР может отказать не только на старых, но и на новых Калинах, которые не успели пройти обкатку.

Казус с надписью ТОЛЬЯТТИ

Но все же «копейка» вышла с новой эмблемой (в целом, логотип видоизменялся шесть раз), символизирующей реку Волгу и плававшие по ней в древности русские ладьи. Автор А. Декаленков ставил перед собой задачу, чтобы в очертаниях ладьи угадывалась русская буква В, то есть Волга.

Понизу он написал «ТОЛЬЯТТИ». Тольятти – город (ранее Ставрополь-Волжский), вытянувшийся вдоль берега Волги. Переименован в честь тогдашнего генерального секретаря итальянской коммунистической партии — Пальмиро Тольятти. В этом городе в 1966 г. запущен завод по массовому производству «всенародного» автомобиля.

Эскиз Декаленкова доработали и запустили в производство. С надписью «ТОЛЬЯТТИ» произошел казус. В Турине вместо русской буквы Я напечатали латинскую R, то есть зеркально отобразили русскую букву. Эта партия эмблем (30 штук) до самой автомашины не дошла и была разобрана по частным коллекциям. В настоящее время оценивается коллекционерами очень дорого.

ВАЗ-2101 выпустили в 1970 г. с данной эмблемой, но уже вскоре надпись убрали, так как в геральдике не принята привязка к месту производства. Также убрали угловатость окантовки и сделали верх логотипа более широким. Таким он дошел до третьей модели. На ВАЗ-2103 эмблема стала почти прямоугольной и рубинового цвета, сквозь который угадывались речные волны. На ВАЗ-2106 волны исчезли, так как цвет лака сменили на черный, а сама эмблема стала четко прямоугольной. На моделях ВАЗ-2105 и ВАЗ-2108 хром и сталь заменили на более дешевый и практичный пластик. Что примечательно, на советской «восьмерке» у знака появилась легкая приплюснутость. Так машина выпускалась вплоть до 2003-го.

Как можно смазать и отрегулировать ЭУР?

Как и чем смазать усилитель?

В качестве смазки может использоваться «Литол», процедура выполняется так:

1. Для начала необходимо снять пластиковый кожух, для этого выкрутите болты, которые его крепят. Для откручивания используйте отвертку с крестовым наконечником. Также желательно демонтировать и нижнюю поперечину приборной панели, расположенную под рулевым колесом.
2. Далее, выкрутите два болта, которые фиксируют сам усилитель, для этого вам потребуется гаечный ключ на 13. После этого колонку можно отпустить вниз.
3. Выкрутите еще один болт, после чего можно заняться непосредственно смазкой.
4. Сначала рулевое колесо проворачивается влево до упора. Смазочное вещество заливается в 10-кубовый шприц, которым нужно брызнуть в образовавшееся отверстие. Нужно выплеснуть все 10 кубов.
5. Затем рулевое колесо проворачивается вправо до упора — шприц опять направляется в отверстие, выпрыскивается вся смазка.
6. После этого руль следует провернуть в среднее положение и опять прыснуть смазкой в отверстие.
7. Далее, рулевое колесо необходимо покрутить в разные стороны до упора по несколько раз. Операция по смазки повторяется еще раз.
8. Затем производится сборка все составных элементов в обратной последовательности.

Загрузка …

Неисправности ЭУР и последующая диагностика устройства

Как сказано выше, установка электруосилителя руля на Калину подразумевает использование достаточно простого по своей конструкции устройства. Соответственно, ремонт узла и выявление неисправностей в целом — процедура не особо сложная. Но следует отметить, что сама схема подключения ЭУР, а именно расположение узла, производителем была выбрана не особо удачно. Все потому, что установка ЭУР осуществляется под радиатором отопителя. Так что при использовании автомобиля в зимнее время года, на узел будет оказывать воздействие различных температур, в частности, их перепад.

Именно это во многом влияет на поломку узла и, как показывает практика, по факту это случается достаточно часто. Выход из строя электроусилителя руля сопряжен с появлением проблем в работе управления транспортным средством и появлением различных неисправностей.

Как правило, выходу из строя механизма способствуют:

• отсутствие импульса от контроллера скорости;
• выход из строя блока управления системой;
• слишком низкое напряжение в бортовой сети транспортного средства;
• превышен допустимый порог оборотов агрегата.

Эти факторы, как показывает практика, способствуют поломке механизма. Что касается диагностики, то она осуществляется блоком управления Калиной самостоятельно в ходе запуска узла и анализа исправности всех систем. Если какой-то из компонентов не передает соответствующий сигнал, блок управления автоматически заносит его в список неработающих устройств. Соответствующую информацию можно увидеть на контрольном щитке. В частности, если речь идет о выходе из строя именно ЭУР, то на приборке появится индикатор оранжевого цвета в форме руля с восклицательным знаком.

В соответствии с сервисной инструкцией по эксплуатации, производитель утверждает, что проблема неисправности узла должна быть решена в ближайшее время. Поэтому автовладельцу необходимо передвигаться на пониженной скорости до ближайшей станции ремонта техобслуживания и ремонта. Но это все — официальные данные, по факту же дела обстоят несколько иначе.

Как правило, появление индикатора на контрольном щитке не подразумевает необходимость ремонта, обычно его появление свидетельствует о возникновении неполадок в работе узла. Речь может идти как о неисправностях в работе цепей питания, так и о поломке одного из контроллеров. Как показывает практика, в большинстве случаев появление лампочки на щитке не отражается на функционировании узла в целом (автор видео — канал CompsMaster).

По факту же проблемой считается поломка, при которой чувствительность руля будет слишком низкой. Подобного рода неисправности обычно проявляются довольно часто и, как правило, решать их нужно действительно незамедлительно. В противном случае, при игнорировании проблемы, это может привести к печальным последствиям. Чтобы оперативно решить проблему, в первую очередь необходимо демонтировать предохранитель, расположенный слева от руля. Благодаря этому вы сможете добраться до ближайшего СТО для проведения ремонта.

Оплетка на руль из натуральной кожи Лада Калина 2007-2013 г.в. с подушкой безопасности (черная)

Технические характеристики Материал

натуральная кожа

Цвет кожи

черный

Цвет ниток

черныйОписаниеВнимание!

Ваш руль должен визуально совпадать с моделью руля на фотографии. Накладка на руль из натуральной автомобильной кожи от идеально ляжет по форме вашего руля, включая спицы, придаст Вашему автомобилю ту уникальность и индивидуальность, о которой Вы тайно или явно мечтаете.

Зачем тратить деньги на ателье, если можно сделать все самому? Вы можете значительно сэкономить, а полученный результат будет не хуже, чем в ателье. Руль обшитый своими руками, порадует Вас еще больше, чем если бы кто-то сделал это за Вас! От Вас потребуется только желание, ведь для этого не нужно быть портным, оплетка шнуруется нитью, которая идет в комплекте. Края качественно прошиты, концы нитей запаяны, места соединений сплошной и перфорированной кожи сшиты, проклеены и запрессованы. В инструкции, которая идет в комплекте, описаны все мельчайшие подробности с фото каждого этапа.

Так выглядит материал, на примере выкройки для Renault Sandero:

Существует два способа шнуровки «макраме» и «спорт». В «макраме» продеваем иглу через один стежок, а «спорт» тоже самое, только в каждый.

Так выглядит шов «макраме»:

Если Ваш руль уже потерял свой вид, потерся, такая накладка закроет все изъяны, сделает его — как новый! А новый руль защитит и сохранит в прежнем виде!

Достоинства:

● Обтяжка руля займет у Вас около 2 часов; ● Весь процесс обтяжки руля прост и доступен каждому; ● Заготовка идеально ложится на руль, включая спицы руля; ● Не нужно шить руками, оплетка уже прошита по краю, Вам нужно лишь надеть ее на руль и зашнуровать ниткой (находится в комплекте). Прилагается подробная инструкция с фото каждого этапа; ● Оплетка изготовлена из высококачественной натуральной автомобильной кожи толщиной 1 мм, идеально подобранной под цвет салона. Автомобильная кожа более жесткая и износоустойчивая, имеет стойкую окраску и рисунок тиснения, менее склонна к растяжению и влиянию химических растворителей.

В комплекте:

● Кожаная накладка, сшитая и прошитая по краю; ● Специальная плетеная нить для шнурования; ● Игла для шнурования; ● Подробная инструкция.

Фотография выкройки может не соответствовать данной модели автомобиля, фото приведено для примера!

Перетяжка руля на примере выкройки для Renault Sandero:

У нас есть готовый руль на обмен! Вы можете наглядно посмотреть, каким может получиться Ваш руль самостоятельно с данной оплеткой или обменяться с доплатой:

Руль на обмен Лада Приора 2007-2013 г.в. (чёрная строчка, кожа натуральная)Фотографии

Ремонт электроусилителя руля на Калине. Признаки поломки и починка »

Электроусилитель руля – проблемное место у Лады Калина. Наверняка, это вызвано тем, что отечественный автопром лишь недавно познакомился с ЭУР. Не успел «Автоваз» еще научиться делать добротные системы рулевого управления. Поэтому ремонт электроусилителя руля на Калине пока остается частой практикой

. Но заниматься ею лучше всего специалистам. Дилетантство здесь будет некстати – оно может лишь усугубить ситуацию. Рулевая система – важный узел, от исправности которого зависит эффективность управления автомобилем и, конечно же безопасность.

Ремонт электроусилителя руля на Калине – ответственная работа, требующая определенных знаний в области ЭУР. И так как подобными знаниями обладает минимальное число автолюбителей, то в основном при проблемах водители едут на СТО, что в корне правильно.Как определить неисправность? Несмотря на то, что ремонт ЭУР требует обращения в автосервис, обнаружить первые симптомы неисправности можно самому

Калины на передней панели имеют специальный индикатор желтого цвета, который в случае поломки электроусилителя загорается и сообщает об ошибке в системе. Если он загорелся, значит, у вас появился лишний повод навестить ближайшую автомастерскую. Но сразу стоит отметить, что желтый индикатор не сообщает о критичной неисправности, а сигнализирует лишь о возникновении неполадки, которая позволяет управлять автомобилем, но уже без участия ЭУР.

В случае если электроусилитель руля полностью отказал, то лучше сразу остановиться и вытащить его предохранители

. В Калине они находятся с левой стороны от руля. Теоретически при неисправностях ЭУР должен отключаться самостоятельно. Однако раз на раз не приходится. Поэтому для верности все же стоит позаботиться о предохранителях.

Возможные неисправности и их причины

Основной проблемой, которая вызывает поломку электроусилителя руля — .

ЭУР, установленный на Калине, работает не с постоянным усилием, прилагаемым к рулевой рейке. В полную силу усилитель начинает работать только в момент, когда машина движется на низкой скорости или прибывает в состоянии покоя. При разгоне усилия усилителя на рулевую рейку уменьшаются. То есть чем ниже скорость движения, тем больше начинает работать ЭУР.

Естественно описанную неисправность можно выявить только, когда машина стоит на месте или движется с маленькой скоростью

Исправить данную поломку можно лишь путем полной замены датчика скорости. Причем здесь необязательно отправляться в сервис. Все можно заменить самому.

Вторая неисправность может скрываться в самом ЭУР. В основном она заключается в самоотключении электроусилителя руля из-за того, что он не прошел самоконтроль. То есть устройство самостоятельно отключается, чтобы не мешать водителю при управлении машиной.

Подобного рода неисправность гарантирует поездку на СТО и потребует хорошо потратиться.

Дополнительные причины

Неприятности в работе электроусилителя руля может вызвать:

• падение напряжения по причине возможных разрывов цепи из-за неисправностей с проводкой;
• превышение значения частоты вращения ДВС;
• отсутствие информации датчика скорости.

Покупка акций АтоВаза альянсом «Рено-Ниссан»

В июне 2014 г. альянс «Рено-Ниссан» довел свою долю в акциях АвтоВАЗа до более чем 2/3. И на следующий год произошел ребрендинг, который захватил и логотипы «Лады Приоры». Новая (разработка шеф-дизайнера Стива Маттина) и пока последняя эмблема появилась уже на всех автомобилях «Лада», выпускаемых с тех пор – «Лада Калина», «Лада Гранта», «Лада Приора», «Лада Vesta», «Лада Xray», «Лада Largus» и «Лада 4х4».

Логотип стал более крупным, выпуклым и объемным (острословы прозвали его 3D с парусами), убран синий цвет и остался один полный овал. Мнения экспертов, как всегда, разделились. Многие хвалят новый логотип, другие также огульно его хулят. Приведем нейтральное мнение по поводу овала. В автоэмблемах овал занимает долю около 1/3 (данный овал ближе всего к фордовскому) и если рестайлинг должен убедить покупателя, что «Лада» – самый автомобильный автомобиль, то цель достигнута.

Проверка технического состояния рулевого управления

1. Визуально проверяем состояние защитных чехлов наконечников рулевых тяг и рулевого механизма.

Поврежденные чехлы (порванные, с трещинами) необходимо заменить.

2. Убеждаемся, что рычаг фиксации рулевой колонки поднят до упора.

Пытаясь перемещать рулевое колесо в вертикальной плоскости, проверяем надежность крепления рулевой колонки механизмом фиксации.

Если рулевая колонка перемещается, снимаем накладки рулевой колонки, ключом на 10 мм ослабляем затяжку болта крепления рычага (резьба левая) и ключом на 17 мм подтягиваем гайку оси рычага фиксации рулевой колонки.

После этого затягиваем болт.

3. Пробуя перемещать рулевое колесо вдоль оси рулевого вала, убеждаемся в отсутствии люфта рулевого колеса на шлицах вала и вала в рулевой колонке.

4. Для проверки люфта в рулевом управлении поворачиваем рулевое колесо в положение, соответствующее движению прямо.

На панель приборов укладываем шлицевую отвертку таким образом, чтобы ее лезвие располагалось рядом с ободом рулевого колеса (для надежности ее можно закрепить малярным скотчем).

Поворачивая рулевое колесо направо до начала поворота колес (выбирая люфт), а затем налево и ориентируясь по лезвию отвертки, мелом, отрезками проводов или иным способом отмечаем эти положения на ободе.

Люфт не должен быть более 5° (или 18 мм) при измерении по наружной части обода.

Увеличенный люфт свидетельствует о необходимости поиска и устранения неисправности. Как правило, в первую очередь в рулевом управлении выходят из строя наконечники рулевых тяг.

5. Для проверки отсутствия люфта в наконечниках рулевых тяг, помощник слегка покачивает рулевое колесо из стороны в сторону.

Кладем руку на место соединения рулевой тяги с поворотным рычагом стойки подвески так, чтобы ладонь касалась их одновременно.

При появлении люфта в наконечнике рулевой тяги, будет ощущаться смещение поворотного рычага относительно тяги.

6. Проверяем затяжку гаек болтов карданного шарнира рулевой колонки.

7. Повторяем проверку с другой стороны автомобиля. Неисправные шарниры заменяем.

8. При покачивании рулевого колеса из стороны в сторону прислушиваемся к работе рулевого механизма.

Стук со стороны правого края рулевого механизма свидетельствует об износе опорной втулки.

Неисправный рулевой механизм снимаем и ремонтируем либо заменяем.

9. Включаем зажигание — на щитке приборов должна загореться контрольная лампа неисправности электроусилителя рулевого управления.

Запускаем двигатель.

Контрольная лампа должна погаснуть, рулевое колесо должно легко вращаться одной рукой.

Загорание лампы во время работы двигателя свидетельствует о неисправности электроусилителя и необходимости его ремонта.

Моменты затяжки резьбовых соединений рулевого управления
Наименование узлов	Резьба	Момент затяжки, Нм (кгсм)
Гайка крепления рулевого механизма	М8	15—18,6(1,5—1,9)
Гайка крепления рулевой колонки	М8	15—18,6(1,5—1,9)
Гайки стяжных болтов крепления фланцев промежуточного вала	М8	23—27,4 (2,3—2,8)
Стяжной болт рулевой тяги	М10х1	19—30,9 (2,0—3,2)
Гайка крепления рулевого колеса	М16х1,5	31,4—51 (3,2—5.2)
Гайка крепления шарового пальца тяги	М12х1,25	27,1—33,4 (2,8—3,4)
Болт крепления тяги рулевого управления к рулевому механизму	М10х1	70—86 (7,1—8,6)
Гайка подшипника шестерни рулевого механизма	М38х1,5	45—55 (4,6—5,6)

Из чего состоит усилитель руля Калины?

Этот узел является самостоятельным устройством, входящим в рулевой механизм Лада Калина. Он позволяет водителю вращать руль без особых усилий, а также обеспечивает мягкость и плавность работы подвижных частей рулевой системы.

Конструктивно данный механизм нельзя отнести к сложным узлам. Электроусилитель руля имеет следующие детали:

• электромотор;
• блок редуктора;
• модуль управления;
• датчики, которые отслеживают момент, скорость и число оборотов, совершаемых коленчатым валом.

Бортовой контроллер Лада Калина непрерывно отслеживает функционирование данного усилителя и управляет его работой, но случаются неисправности и способы устранения их очень интересуют многих владельцев авто. Включение механизма происходит при оборотах мотора от 400 об/мин. Когда скоростной показатель превысит 60 км в час, то электрический усилитель перестает функционировать. Это сделано в угоду безопасности, ведь на больших скоростях у водителя должна присутствовать уверенная обратная связь на руле, чего «легкое» рулевое колесо обеспечить не в состоянии. С ростом скорости наблюдается постепенное снижение величины усилия в механизме.

Выявление неисправностей электроусилителя руля

1. Для начала проверьте целостность предохранителя. Если он в порядке, осмотрите датчик скорости, который подключается к спидометру и при поломке система ЭУР отключается. При этом на приборной панели загорается желтый индикатор. Сначала очистите загрязненную деталь (она находится в коробке передач). Заменить датчик скорости несложно и стоит он немного.
2. Вторая возможная причина отказа ЭУР «Калины» — недостаточное напряжение: чтобы система нормально работала, оно должно быть не меньше 13,6 В. При меньшем значении поменяйте регулятор напряжения («шоколадку»).
3. Неисправность блока управления. Здесь из самостоятельных действий возможна разве что пропайка платы. Если при визуальном осмотре окажется, что с ней всё в порядке, необходимо обратиться в техсервис или купить новое устройство.

Реклама отечественного автопрома В. В. Путиным

Логотип «Лады Калины» при начале ее продаж в 2004 г. немного оптимизировали – изображение стало объемнее, а также всего чуть-чуть изменились очертания ладьи. С этим же знаком колесила по стране и «Лада Гранта». Большой вклад в раскрутку и рекламу как товарного знака, так и самих автовазовских машин внес Владимир Владимирович Путин. Будучи в ранге премьер-министра РФ, он в 2010 г. за три дня проехал более двух тысяч километров на желтой «Ладе Калине», дав ей положительную оценку.

А в 2020 г., уже в ранге Президента РФ, во время разговора с жительницей города Брянска, владелицей такой машины, назвал «Ладу Калину» хорошей машиной. Не так хорошо показала себя в «общении» с президентом «Лада Гранта». Сначала не хотел открываться багажник, а потом и вовсе долго не заводилась. Кстати, о «Ладе Весте», прибыв на ней на заседание «Валдайского клуба», Владимир Владимирович Путин высказался также хорошо, как и о «Ладе Калине», упомянув ее приемистость, легкость в управлении и мягкий ход.

Продолжая эту тему, невозможно не упомянуть тот факт, что ролик о кроссовере «Лада Х Рей» снят в жанре трэш-комедии и фильма-путешествия про Путина – «Каникулы Президента», где по сюжету он отправляется в Крым именно на этой марке автомашины.

Что нужно знать водителю об ЭМУР

Электроусилитель руля на Калине служит для повышения комфорта водителя. С его помощью вы без труда сможете вращать руль одним пальцем даже в автомобиле, стоящем на месте. Это удобно и практично, так как парковка с подобной системой оказывается намного проще и безопаснее. Устройство электроусилителя включает в себя:

• электродвигатель бесщеточный;
• редуктор;
• блок управления.

Электрический двигатель находится под рулем. На его валу установлен червяк, входящий в зацепление с шестерней из пластмассы. Электронный блок контролирует работу всей системы, используя данные, которые выдают:

• датчик момента;
• датчик скорости;
• датчик частоты вращения коленчатого вала.

Проведя сбор данных, блок управления регулирует напряжение питания, которое подается на электрический двигатель. Чем меньше скорость движения автомобиля, тем большее напряжение подается на электромотор.

Лампа, сигнализирующая о неисправности электроусилителя на Калине, загорается, как только включается зажигание. После запуска двигателя она тухнет. Это нормальная работа системы, а при поломке даже после запуска мотора лампа продолжает гореть.

Причины отказа электроусилителя.

1. Нет сигнала с датчика скорости.
2. Критически низкое напряжение в бортовой сети.
3. Превышено допустимое значение оборотов двигателя.
4. Неисправность блока управления.

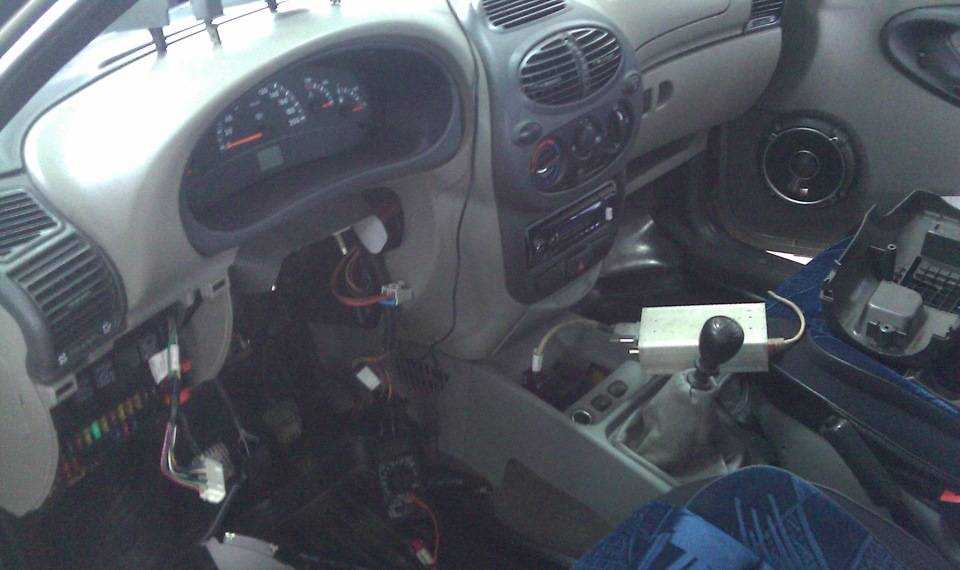

Для ремонта ЭУР демонтируют руль и часть торпеды

В первых трех случаях отказ ЭУР на Калине устраняется достаточно просто. Нужно либо подтянуть ремень генератора, либо прилагать меньшее усилие при надавливании на педаль акселератора.

Источник

Неисправности эур и их диагностика

Несмотря на простоту конструкции рассматриваемого нами узла, при возникновении потребности в ремонте осуществить его сложно, разные бывают неисправности и способы устранения зачастую сложные. Немаловажным «отягчающим» обстоятельством является не самое удачное место расположения механизма. Производитель разместил этот модуль непосредственно под радиатором контура отопления салона LADA Kalina.

Эксплуатация в холодное время оказывает на электроусилитель руля температурное влияние. Со временем этот фактор вызывает неисправности в усилителе. Это явление для Лада Калина весьма частое. При отказе узла водитель сразу ощущает утяжеление управления автомобилем на малых скоростях. Самые распространенные факторы, приводящие к неисправностям электрического усилителя можно сгруппировать по следующим направлениям:

• датчик скорости «не отзывается» и не посылает сигналы в ЭБУ;
• бортовая сеть «страдает» низким напряжением;
• максимум оборотов превысил допустимый предел;
• пришел в негодность управляющий модуль.

Обозначенные неисправности и способы устранения обсудим далее. Во время включения зажигания ЭБУ самостоятельно выполняет диагностику системы усилителя на предмет возможных сбоев и неисправностей.

Если от какого-нибудь из датчиков отсутствует сигнал, то бортовой контроллер автоматически идентифицирует данный сенсор, как неисправный, о чем на табло передней панели салона сразу загорается соответствующая лампа.

Этот индикатор имеет вид руля со знаком восклицания и подсвечивается оранжевым цветом.

Инструкция, прилагаемая заводом к автомобилю LADA Kalina, предполагает безотлагательный ремонт при выявлении факта появления неисправности в механизме электрического усиления рулевого узла, в особенности, когда отключается усилитель. В такой ситуации водителю следует на малой скорости направляться в сервис.

Практика показывает, что данное развитие событий не всегда имеет место. Загоревшийся на приборке оранжевый символ может не предполагать потребность в ремонтных процедурах. Он свидетельствует о присутствии неполадки в одном из структурных компонентов системы. Иногда сбои могут возникнуть в питающей цепи или какой-то из датчиков вышел из строя.

Данные ситуации никаким образом не влияют на функционал узла, и контроль управления остается активным.

Если рулевое колесо после подсвечивания указанного символа потеряло чувствительность, то неисправность такого рода считается достаточно опасной, поскольку происходит создание препятствий нормальному функционированию механизма в целом, также плохо, когда усилитель отключается. Такие проблемы достаточно часто возникают и действительно требуют безотлагательного вмешательства.

Игнорирование сего положения дел может быть сопряжено с печальными последствиями для автомобиля LADA Kalina. С целью оперативного реагирования на возникшую проблему быстро извлекаем предохранитель, расположившийся в блоке панели по левую сторону от рулевого колеса. Данная мера позволяет исключить причинение дальнейшего вреда системе электрического усиления, поскольку полностью деактивирует его.

К месту ремонта можно направляться, однако потребуется прикладывать к рулю большее усилие, ведь усилитель теперь не функционирует.

Двигатель Гранта спорт

Ошибка р0504 Лада Гранта

Лада Гранта лампа ближнего света

Ошибка ЭУР на приборной панели

О неисправности ЭУР подаст сигнал бортовой компьютер

Обладатели автомобиля Калина с установленным электроусилителем руля наслаждаются приятным и удобным управлением, но рискуют столкнуться с проблемой — загоревшейся лампой «Ошибка ЭУР». Причиной этого может быть как полный отказ системы, так и неправильная ее работа. Стоит отметить, что датчик светится желтым цветом, а не красным

Это означает, что можно эксплуатировать авто и без работающего электроусилителя руля Лада Калина, соблюдая некоторые меры предосторожности

Большее усилие к рулю придется прикладывать, если отключить ЭМУР полностью. Сделать это достаточно просто, вынув предохранитель, отвечающий за питание блока управления. Если не работает усилитель руля или в его поведении наблюдаются какие-то непонятные явления, лучше извлечь предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки. Ездить без электроусилителя может оказаться непросто. С непривычки руль кажется слишком тугим, но на деле он такой же, как и на Калине комплектации «стандарт».

Если все же хочется снять и установить блок управления самостоятельно, из инструментов потребуется лишь крестовая отвертка. Сначала демонтируются все пластиковые панели под рулем, чтобы облегчить доступ к блоку. И не забывайте о том, что аккумулятор следует отключать, это позволит избежать проблем с электропроводкой. Пластиковая накладка, которая находится в нижней части панели, крепится тремя болтами. Их необходимо выкрутить, а накладку снять.

Вид на сам блок управления открывается после демонтажа накладки. Все штекеры необходимо отсоединить от блока управления ЭМУР. Сам блок крепится при помощи двух болтов. Выкрутите их и аккуратно потяните короб вниз, чтобы ничего не повредить. Помните, что блок еще держится на пластинке. Короб должен оказаться чуть выше педалей. Лишь после этого нужно выкрутить три болта, которыми блок управления притянут к пластине. Теперь останется только прикрутить на пластину новый блок управления и аккуратно установить все в обратной последовательности. Двумя болтами крепите короб, затем соединяете все штекеры, после чего можно приступать к сборке облицовочных панелей.

Как подтянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как сделать это правильно:

1. Для начала нужно отключить АКБ, для этого отсоедините от него клеммы. Выкрутите крепление аккумулятора, для этого нужно открутить еще две гайки, расположенный по краям. После этого батарея извлекается и убирается в сторону.
2. Затем нужно приподнять пластиковую подставку, под ней расположено еще четыре винта, они также выкручиваются.
3. Сделав это, необходимо отодвинуть данную подставку вперед, пока площадка не отсоединится от подушки фиксатора корпуса воздушного фильтра. После этого накладку можно будет сдвинуть назад, это позволит обеспечить более свободный доступ к самой рейке.
4. На следующем этапе необходимо будет подлезть рукой под рейку. Прямо под ней, как показано на фото, расположен прорезиненный колпачок, его нужно будет демонтировать, это позволит обеспечить доступ ключа к регулировочной гайке.
5. Для выполнения работ по регулировке вам потребуется специальный ключ для подтягивания рейки, без него осуществить процедура регулировки не получится. Используя этот ключ, необходимо подлезть под рейку автомобиля, чтобы установить инструмент в необходимое отверстие.
6. При регулировке будьте аккуратны, чтобы не перетянуть рейку. Если ее подтяжка будет очень сильной, то при движении на поворотах рейку будет закусывать, а это, в свою очередь, может отразиться на безопасности передвижения. Угол регулировки всегда разный, он зависит от того, как сильно гайка разболталась, но обычно при выполнении таких работ гайка подтягивается приблизительно на 30 градусов. Это должно быть достаточно для того, чтобы все стало правильно. После того, как регулировка будет окончена, необходимо будет проверить правильность выполнения данной задачи. То есть вам надо будет убедиться в том, что рулевое колесо поворачивается нормально в любое положение до упора и стука при этом нет. Если стук остался, то регулировка продолжается.

Фотогалерея «Регулировка рулевой рейки»

1. Сдвиньте подставку и отсоедините ее.

2. В этом месте под рейкой расположена регулировочная шайба.

3. Регулировка производится специальным ключом.

4. Место расположения регулировочной гайки.

О квалифицированной замене электрического усилителя

Если возникает потребность в замене механизма, когда не работает ЭУР, то рекомендуем обратиться к опытным мастерам. Когда автомобиль состоит на гарантийном обеспечении, то наиболее рациональной мерой будет обращение в дилерскую сеть с целью устранения возникшей проблемы.

Бывают ситуации, которые не позволяют прибегнуть к указанным двум методам устранения появившейся неисправности усилителя. Тогда единственным решением будет собственноручная замена пришедшего в негодность механизма.

Сразу оговоримся, что процесс замены, если не работает ЭУР характеризуется достаточной сложностью. Для его успешного проведения потребуется опыт и обладание специальным инструментом. Неквалифицированные действия по замене способны усугубить масштаб поломки, что повлечет существенную трату средств на более дорогостоящий ремонт в условиях сервиса.

Перед непосредственной процедурой замены рекомендуем тщательно изучить весь перечень особенностей и действий, если не работает ЭУР. Здесь потребуется вникнуть в схему подключения узла, что позволит избежать повреждения электрических компонентов механизма.

Для извлечения усилителя необходима частичная разборка передней панели Лада Калина. После этого само устройство нужно отключить от всего перечня подводящих проводов. Иногда владельцы ремонтируют электроусилитель руля, избегая потребности в замене на новый узел. Как правило, после комплекса восстановительных работ штатные устройства работают не хуже своих новых аналогов.

Распространенной неисправностью является возникновение стука, который отчетливо доносится к водителю из-под панели или отключается усилитель. Такое явление может сопровождаться характерным скрипом, возникающим во время осуществления вращательных действий с рулевым колесом LADA Kalina. Обычно данная ситуация решается посредством применения специальной смазки. Если таковое действие не приносит ожидаемого результата, то потребуется более детальное диагностирование механизма усиления.

Чтобы установить электроусилитель руля в посадочное место Лада Калина понадобится запастись внимательностью и терпением. Все кабельные разъемы должны быть плотно посажены, а само устройство уверенно закреплено. Только после этого можно переходить к обратной сборке ранее демонтированных компонентов передней панели.

Электроусилитель руля представляет собой узел, использующийся для обеспечения более комфортного управления автомобилем. Не так давно ЭУРом стали комплектоваться автомобили отечественного производства, в частности, в данной статье поговорим о Ладах Калинах. Какие могут случиться неисправности ЭУР Калина и какие есть способы устранения неполадок? Ответы на эти и другие вопросы ищите ниже.
