Генератор уаз патриот: какой установлен, замена - ремонт авто своими руками pc-motors.ru

Замена ремня

Для привода ротора генератора используется поликлиновый ремень, который имеет ограниченный срок службы. Узел подлежит замене при проведении регламентных работ или при появлении трещин на внутренней поверхности. Для доступа к ременному приводу потребуется удалить пластиковый диффузор и вентилятор с вискомуфтой.

Затем гаечным ключом ослабляется натяжной ролик, старый ремень снимается со шкива. После установки новой детали проводится проверка корректности прокладки ветвей, для регулировки натяжения используется ролик.

http://uazzone.ru/uaz-patriot/zamena-generatora-uaz-patriot.htmlhttp://zapchasti.expert/generator/generator-na-uaz-patriot.htmlhttp://prohodimets.ru/elektrooborudovanie/generator-uaz-patriot.htmlhttp://uazpatriot.ru/forum/viewtopic.php?t=35092http://myuazpatriot.ru/jelektrooborudovanie/ustrojstvo-i-osobennosti-generatora-na-uaz-patriot

Устройство и особенности

Завод комплектует автомобили синхронными генераторами Iskra, Прамо Электро или БАТЭ, оснащенными кремниевым выпрямительным блоком и автоматическим корректором напряжения. На вал ротора установлен шкив, который фиксируется шпонкой и гайкой. Крутящий момент передается от коленчатого вала мотора при помощи ременной передачи с ручным механизмом натяжения.

При регулировке следует придерживаться рекомендаций завода-изготовителя, т. к. чрезмерное натяжение приводит к преждевременному выходу из строя подшипниковых опор.

Диодный выпрямительный блок выполнен съемный, что упрощает процедуру ремонта оборудования. Устройство выпрямления герметично, т. е. обеспечено сохранение работоспособности при попадании воды. Номинальное напряжение на выходе составляет 14 В, сила тока не превышает 80-90 А (на машинах с кондиционером параметр увеличен до 110-120 А).

Диодный мост

Полупроводниковый диодный мост, установленный на внешней части задней крышки электрогенератора, предназначен для преобразования переменного тока в постоянный. В конструкции узла применены кремниевые диоды, позволяющие проводить напряжение только в одном направлении.

Для предотвращения коротких замыканий детали расположены в герметичном кожухе. При работе устройство охлаждается конвекционным методом и потоком воздуха, создаваемым вентилятором, установленным на роторе.

Полупроводниковый диодный мост на Уаз патриот.

Трехуровневый регулятор

В заводской сборке в конструкции генератора используется стандартный выпрямительный блок, который работает без учета температуры окружающей среды. В результате наблюдается просадка напряжения и неполноценная зарядка АКБ.

Для повышения рабочих параметров электрогенератора применяется модернизированный 3-уровневый регулятор. Устройство автоматически корректирует параметры тока в выходной цепи генератора, ориентируясь на температуру воздуха. В конструкции предусмотрен механический тумблер для переключения в режим зимней работы.

Автомобили Patriot не обеспечивают зарядку батареи из-за снижения частоты вращения ротора генератора при движении по бездорожью (при подаче дополнительной нагрузки на электрические цепи).

Ситуацию исправляют заменой шкива (для увеличения числа оборотов ротора) или установкой более мощного генератора, производимого альтернативными поставщиками. Применение 3-уровневого регулятора позволяет улучшить работу электрогенератора, монтаж дополнительного устройства выполняется самостоятельно.

Какой размер ремня на генератор двигатель 409

Страница 1 из 2

Что-то не нашел темы про ремни, где вся информация была бы собрана в одном месте. Все как-то разрознено, отписываются владельцы машин разных годов выпуска, получается путаница. Предлагаю составить FaQ по ремням и закрепить его.

Итак. Все, что накопал в разных темах. Если есть что добавить/изменить — пишите.

Ремень привода агрегатов (помпа, генератор) — 6РК1220 Ремень ГУР — 1210. Так же подходит 1220 ? Натяжной ролик 406-1308080, 1 штука.

Это, как я понимаю, машины с гуром ZF и рулевым редуктором внутри рамы? (прав/неправ — поправьте) Были ли эти машины с кондеем? Если да — то какие ремни там стоят?

Фото с ремнем гура не нашел, но вполне понятно, где он идет

Ремень привода агрегатов — 6РК1275 Ролик 4052-1308080 на автоматическом натяжителе 40624.1029010 — 1 штука. Ремень ГУР — 6РК1235

Картинка пока что только такая, найду лучше — выложу

Ремень привода один, 6РК2100 Ролики 4052-1308080 на автоматическом натяжителе 40624.1029010 — 1 штука 406-1308080 — 2 штуки

Ремень привода один, 6РК2120 (за счет чего изменение?) Ролики 4052-1308080 на автоматическом натяжителе 40624.1029010 ] — 1 штука 406-1308080 — 2 штуки

ЗМЗ-514, Евро-2, г.в. — .

ГУР: Ремень привода ГУР 6РК923 Ролик направляющий 514.3407070

Ремень привода агрегатов 6РК1220 Ролик 514.1308080

ТНВД: Ремень привода ТНВД: Зубчатый 1360, 136 зубов. Ролик натяжителя, в сборе с кронштейном 514.1111071 Ролики успокоителя ремня, на планке 514-1111067-10

Ремень ГУР (без кондиционера) — 6РК1395 Еще есть инфа, что без ГУР стоит ремень 1235. От чего зависит?

Ремень ГУР и кондиционер — 6РК1693 Ролики 2112-1006120 — 2шт

Ремень агрегатов (кв-тнвд-генератор-помпа) — 6РК1600 Ролики: 4052-1308080, на автоматическом натяжителе 40624.1029010 1шт. Ролик опорный ремня (стоит между генератором и помпой) 3413-1006135 1штука.

Ремень привода агрегатов 6РК1275 Ремень привода ГУР 6РК1195 Натяжной ролик 406-1308080, 1 штука.

ГУР: Ремень привода ГУР 6РК923 Ролик направляющий 514.3407070

Ремень привода агрегатов 6РК1220 Ролик 514.1308080

ТНВД: Ремень привода ТНВД: Зубчатый 1360, 136 зубов. Ролик Ролик натяжителя, в сборе с кронштейном 514.1111071 Ролики успокоителя ремня, на планке 514-1111067-10

Источник

ГЕНЕРАТОР

Сообщение chip » Вс июн 08, 2014 19:15

Сообщение Юра11 » Вс июн 08, 2014 19:48

Сообщение Кентавр » Вс июн 08, 2014 21:33

Сообщение Nordserge » Вс июн 15, 2014 11:55

Re: ГЕНЕРАТОР

Сообщение Максимов » Вс ноя 22, 2015 11:42

Сообщение Андрей 77 » Вт июн 07, 2016 15:02

Сообщение ligen » Ср июн 08, 2016 04:09

Re: ГЕНЕРАТОР

Сообщение bugrum » Ср июн 08, 2016 08:42

Re: ГЕНЕРАТОР

Сообщение Андрей 77 » Ср июн 08, 2016 10:24

Re: ГЕНЕРАТОР

Сообщение bugrum » Ср июн 08, 2016 11:53

Re: ГЕНЕРАТОР

Сообщение Виктокарь » Ср июн 08, 2016 20:04

Re: ГЕНЕРАТОР

Сообщение Denislitl44 » Пн июн 13, 2016 17:58

Re: ГЕНЕРАТОР

Сообщение Blondi13 » Пн июн 13, 2016 18:58

Re: ГЕНЕРАТОР

Сообщение Denislitl44 » Пн июн 13, 2016 20:29

Re: ГЕНЕРАТОР

Сообщение Denislitl44 » Вт июн 14, 2016 22:00

Re: ГЕНЕРАТОР

Сообщение Blondi13 » Вт июн 14, 2016 22:22

Re: ГЕНЕРАТОР

Сообщение Denislitl44 » Вт июн 14, 2016 22:59

Re: ГЕНЕРАТОР

Сообщение Влад » Вт июн 14, 2016 23:12

Re: ГЕНЕРАТОР

Сообщение ligen » Ср июн 15, 2016 04:16

Re: ГЕНЕРАТОР

Сообщение Denislitl44 » Ср июн 15, 2016 09:43

Re: ГЕНЕРАТОР

Сообщение Denislitl44 » Ср июн 15, 2016 09:45

Re: ГЕНЕРАТОР

Сообщение Blondi13 » Ср июн 15, 2016 10:22

Re: ГЕНЕРАТОР

Сообщение Denislitl44 » Ср июн 15, 2016 11:01

Re: ГЕНЕРАТОР

Сообщение Denislitl44 » Ср июн 15, 2016 17:04

Re: ГЕНЕРАТОР

Сообщение Yurgen_T » Чт июн 16, 2016 21:50

Который год мучаюсь с напряжением в борт сети. Последний раз поставил выносной диод и вот оно счастье 14,6В со всеми потребителями 14,0-13,8 В. Но вот беда иногда напряжение падает до 11,6-11,8В (раньше до 10,8В падало , до диода) на приборке. И происходит бессистемно. Сегодня вот опять случилось на приборке 11,6 и БК столько же, на генераторе 12,6 на аккуме 12,3В. Массы от аккума до кузова зачищена, в моторном отсеке на моторном щите и впускном коллекторе тоже все зачищено и прикручено. Куда смотреть, кроме как на гену уже думать больше не на что. Помогите разобраться, чего где померить, куда пнуть, стукнуть, дунуть? Есть еще глюки по проводке но о них позже.

Источник

Устройство и особенности

Ротор установлен на 2 шариковых подшипниках, вращается в правую сторону (если смотреть со стороны привода). Внешний кожух генератора выполнен из алюминиевого сплава, предусмотрен вентилятор для охлаждения.

Диодный мост

Трехуровневый регулятор

Устройство и особенности

УАЗ Патриот оснащен генератором типа Искра 120А, который имеет реле напряжения и кремниевый выпрямитель, поддерживающий необходимое напряжение. С помощью ременной передачи Ротор (вал) генератора приводится в движение. В устройстве есть диодный мост который преобразует переменный ток в постоянный. За счет того что он состоит из диодных выпрямителей ток поступает в одном направлении. Это устройство имеет цельную герметичную конструкцию, это сделано специально для того, чтобы в нее не попадала, грязь, пыль или влага, а также такая конструкция является более надежной.

Получаемый ток который за счет диодного моста из переменного преобразуется в постоянный питает все имеющиеся в машине электроприборы, а также благодаря ему происходит подзарядка аккумулятора.

Автовладельцы этого внедорожника могут столкнутся с тем, что для зарядки аккумулятора не хватает напряжения, и вместо 14,2 Вольт поступает меньше. Эта проблема решается следующим способом:

Меняется генератор;
Меняется диодный мост;
Проверяются контакты которые питают устройство;
Устанавливается трехуровневый регулятор.

Установка трёхуровневого генератора является надежным решением проблемы.

Для его установки не надо полностью снимать генератор, достаточно снять крышку генератора вынуть родные щетки и вставляем щетки трехуровнего регулятора, все это возможно сделать самому. После этого ставим крышку обратно, сам регулятор прикручиваем к самому двигателю к массе, чтобы было удобно его переключать. Сам регулятор имеет три положения переключения, самое верхнее положение, когда автомобиль эксплуатируется в морозы, тогда генератору нужна самая большая мощность зарядки. Оптимальное положение среднее, для любой повседневной погоды с включенным ближнем светом. Минимальное положение без включенного света, в жару на покатушках, чтобы не кипел аккумулятор. С генератором прама электра номер 5122377110, после установки двигатель работает надежно.

У этого устройства есть одна особенность, напряжение которое исходит от него регулируется в зависимости от того, какую температуру имеет окружающая среда.

Как выбрать подходящий приводной ремень

В первую очередь нужно определиться с требуемой длиной. Начиная с 2012 г. при комплектовке Патриота двигателем Euro 4 стала применяться модель длиной 2120 мм.

Также в моделях, выпущенных в период с 2007 по 2012 гг. можно встретить двигатели, в которых установлено 2 ремня. В этом случае в зависимости от модификации используют комплектующие с номером:

6РК1275;
6РК1220.

Поэтому прежде, чем покупать новый ремень, нужно открыть капот или техническую документацию на автомобиль, для того чтобы узнать, какая версия двигателя установлена

Один из ключевых моментов — материал, из которого изготовлен ремень. Если производитель использовал дешевые отходы производства резинотехнических изделий, то его продукция не прослужит долго. Такой материал застывает на морозе, становится “дубовым”. Это приводит к тому, что на поверхности появляются трещины.

Чтобы ремень не крошился и служил долго, он должен быть сделан из EPDM. Это обобщенное международное название материалов, изготавливаемых с применением этилен-пропиленовых каучуков. Такая запчасть устойчива к старению и к температурным перепадам. Поэтому чаще всего рекомендуется отдавать предпочтение изделиям европейских или азиатских производителей.

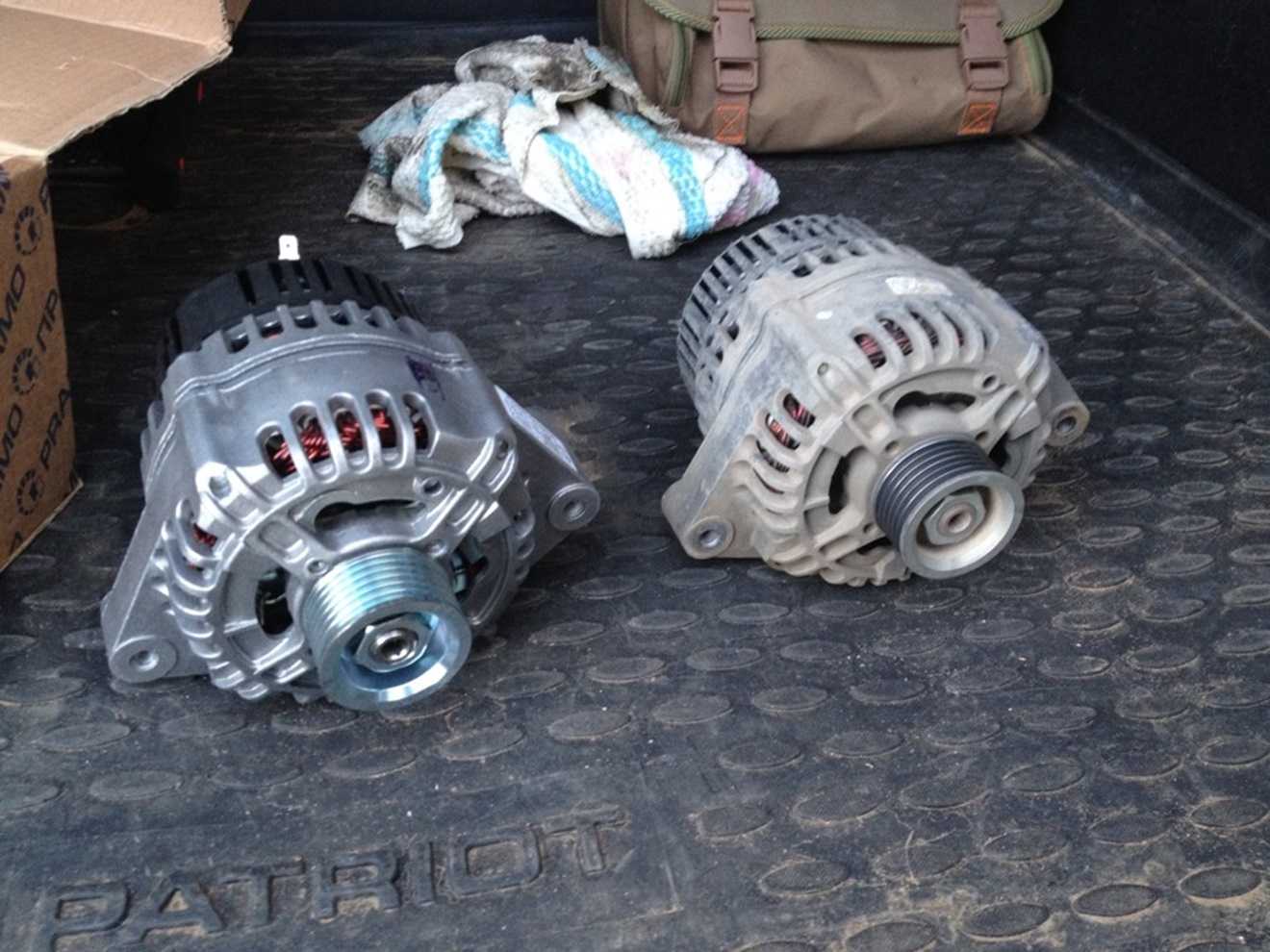

Генератор на УАЗ Патриот

Любой автовладелец знает о том, что генератор – это особый электрический агрегат, посредством которого происходит преобразование механической энергии в электрическую. Данное устройство обеспечивает электроэнергией огромное количество устройств, систем и элементов в автомобиле.

В автомобиле УАЗ «Патриот» с 409 двигателем заводом-производителем установлен генератор «Искра 120А». Конструкция данного устройства содержит выпрямитель тока, выполненный из прочного кремния. Также в генератор встроено реле напряжения. Благодаря наличию обоих элементов удается поддерживать значение напряжения в требуемых показателях, установленных производителем.

Стоимость оригинального генератора находится в пределах от 5000 до 8000 рублей, и окончательная цена зависит от магазина, который занимается продажей. При необходимости, например, во время замены можно установить аналог генератора, который подойдет на «Патриот».

В таблице приведены популярные модели используемых генераторов с их артикулами и ценами.

Генератор	Артикул	Стоимость, в рублях
УАЗ, ГАЗ двигателя УМЗ-417.10, ЗМЗ-511 14В/40А Г250П2.3701-03 (ОАО ЗиТ)	Г250П2-3701000-П2	3790
УАЗ «Патриот» дв.ЗМЗ 409.10 120А 5122.3771-30 (ПРАМО)	5122-3771-30	5170
ГАЗ, УАЗ двигателя ЗМЗ-405, -406, -409 14В/90А 9422.3701 (ОАО ЗиТ)	9422-3701000	3820

При необходимости можно купить дешевый аналог и сэкономить на замене.

FakeHeader

Comments 71

Братцы помогите! Нужен руль от 120 короллы, можно только кнопку бибики ( заглушку) без аирбэка . Скоро на охоту, а буханка без биби

На такой серьезной машине с таким не серьезным «галстуком» ;-))

Нормальный ещё купить не успел.

рекомендую к генератору поставить реле-регулятор CARGO 231045, SP-19534. На родной патриотовский генератор прамо-искра 120А встает как родное. Если стоит ЗМЗ-409 е4, то скорее всего стоит именно этот генератор. Поставил такое реле-регулятор на ТО-75000км, «Встало как родное, штатное, с зарядкой дела сразу улучшились — на ХХ напряжение на вольтметре 14.4в, при включенных габаритах, ПТФ, вентиляторе, печке и второй печке на ХХ напряжение остается 14.0в, при движении на 2200 — 2500 оборотов и этих же потребителях напряжение остается 14.0 — 14.1в, вместо 13.6в на родном заводском реле-регуляторе. Ну и щетки у заводского сточились до примерно 5мм длины. «

Сейчас 97 000км, нареканий к работе реле-регулятора или генератора нет. Покупалось с этими артикулами в автодоке.

Лучше внешнее РР!

Почему генератор выходит из строя?

Одна из причин поломки генератора заключается в небрежной эксплуатации транспортного средства. Предупредить о поломке может неприятный звук, который будет исходить со стороны генератора во время поездки.

Также выйти из строя может не сам генератор, а его составляющие элементы, и в этом случае можно обойтись только лишь ремонтом. Но если вовремя не исправить ситуацию, генератор сломается, и потребуется его замена.

За заменой генератора рекомендуется обращаться в специализированные СТО, где за работу готовы взяться настоящие профессионалы своего дела. Они проведут качественную диагностику, установят причину и быстро отремонтируют генератор или установят новый. При необходимости можно выполнить замену своими руками. Но для этого потребуется ознакомиться с тем, как устроен УАЗ Патриот и схема подключения генератора. Кроме этого, можно посмотреть различные фото или видео проведения подобных процессов.

Замена своими руками подразумевает выполнение нескольких этапов.

Подготовительный этап

В этом случае автовладельцу необходимо подготовить требуемые инструменты, а также купить новый генератор – это может быть оригинальная модель или ее аналог. В качестве инструментов понадобятся:

отвертки;
ключи на различные диаметры;
удлинитель;
молоток.

После этого можно приступать к следующему этапу.

Основной этап

Основной этап замены генератора подразумевает его снятие и установку нового агрегата. Процесс снятия делится на несколько шагов:

Сначала потребуется установить автомобиль на ремонтное место и позаботиться о фиксации его колес. Также потребуется отключить двигатель и снять клеммы с аккумулятора. Это необходимо, чтобы обеспечить безопасность проводимых работ. Далее необходимо отключить от генератора колодки с проводами

Делать это нужно максимально осторожно, чтобы не повредить проводку и отверстия, куда крепятся провода. После этого необходимо открутить гайку с минусовой клеммы и извлечь основной кабель, подключаемый к генератору

Четвертым шагом станет демонтаж приводного ремня. Для этого сначала потребуется ослабить ролики, за которые закреплен ремень, а потом приступить непосредственно к его снятию.

Следующий шаг – ослабление натяжение контр — болта и гаек верхнего крепления

Важно в это время придерживать генератор, чтобы было легче открутить крепежный элемент

То же самое проделывается с болтами и гайками в нижней части генератора.

Наконец, владельцу «Патриота» останется открутить два болта крепления верхнего кронштейна и извлечь генератор. После этого можно либо отремонтировать вышедший из строя агрегат, если во время осмотра окажется, что это возможно, либо все-таки установить новый.

Обратная установка генератора выполняется точно так же, как разбор конструкции, но действовать нужно в обратно порядке

Поэтому важно в процессе работы помечать болты, гайки и другие крепежные элементы, чтобы можно было понять, за фиксацию какого элемента они отвечают

Проверка работоспособности

Когда сборка конструкции будет завершена, останется только проверить работоспособность нового генератора. Для этого необходимо подсоединить клеммы к аккумулятору и завести двигатель.

Отсутствие какого-либо звука со стороны генератора подскажет, что работа была выполнена успешно и можно продолжать эксплуатацию автомобиля. Те же самые работы проводятся для УАЗ «Патриот» с кондиционером.

Чтобы впоследствии подобные проблемы не возникали слишком часто, и не приходилось изрядно тратиться на покупку нового генератора, рекомендуется регулярно проводить осмотр состояния всего автомобиля и выполнять своевременный ремонт вышедших из строя элементов.

Источник

Расположение элемента в конструкции автомобиля

Чтобы быстро и правильно установить новый ремень, необходимо иметь схему того, как эта запчасть должна огибать ролики и шкивы. Подробное изображение можно найти в инструкции по эксплуатации автомобиля. Владельцам машины этой марки рекомендуется постоянно иметь с собой не только запасную деталь, но и наглядное пояснение.

В двигателе 409 с кондиционером ремень генератора расположен так, что для его снятия достаточно отжать натяжные ролики. Снимать вентилятор или диффузор не потребуется

Старую деталь можно протащить между ними, осторожно вращая.

По такой же схеме устанавливается новая запчасть. При этом нужно сначала обвести ремень вокруг всех роликов и только на последнем этапе накидывать на генератор.

Снятие генератора

Алгоритм снятия генератора с автомобилей Патриот с бензиновым двигателем ЗМЗ 409:

Отключить отрицательный провод от аккумулятора.
Отсоединить штекер с кабелями, подсоединенный к обмоткам возбуждения.
Открутить гайку, фиксирующую провод к положительной клемме электрогенератора.
Ослабить натяжной ролик, провернув болт крепления ролика, а затем вращать винт, уменьшающий натяжение ременного привода.
Удалить ремень со шкивов, а затем открутить контрящий болт корпуса генератора.
Открутить гайку, предназначенную для фиксации верхней части устройства к переходному кронштейну.
По аналогии откручивается нижняя точка крепления, фиксирующий болт извлекается из отверстия.
Отсоединить кронштейн от блока цилиндров (крепится 2 гайками) и демонтировать генератор для ремонта или обслуживания.

На автомобилях с дизельным двигателем 4CT90-1 (Андория) для привода генератора используется единый ремень, вращающий шкив вентилятора, соединенный с ротором водяной помпы. Перед началом демонтажа электрогенератора потребуется снять крыльчатку, препятствующую удалению ремня и перекрывающую доступ к болтам.

Дополнительно снимаются воздушные патрубки, закрывающие доступ к генератору. Корпус генератора используется для натяжения ремня, регулировочный болт расположен сверху, снизу смонтирована дополнительная опора.

Недостатки мотора ЗМЗ 409

Перечень недостатков всех модификаций ЗМЗ 409:

Мотор часто глохнет;
Шумит, вибрирует;
Масложор;
Двигатель постукивает;
Мотор троит;
Предрасположен к перегреву;
Низкое качество деталей и комплектующих;
Большой расход топлива;
Дорогой в обслуживании и ремонте.

Подробнее о недостатках силового агрегата ЗМЗ 409

Часто глохнет . Проблема является признаком выхода из строя свечных бронепроводов, датчика коленвала и РХХ.

Шумит, вибрирует . Причина в износе гидронатяжителя цепи.

Перегревается . Очевидные причины: не работает термостат; проблема в радиаторе; негерметичность системы, из-за воздушных пробок не циркулирует тосол. Провалы в тяге и плавают обороты ХХ. Проведите диагностику катушек зажигания, как правило, подводят именно они.

Масложор . Расход масла зависит от состояния маслосъемных колпачков и поршневых колец, вместе с тем, по мере роста степени их износа увеличивается расход масла. Проверьте их состояние.

Двигатель постукивает . Для устранения проблемы требуется замена гидрокомпенсаторов. Данные расходники служат не более 50 000 км.

Троит . Для выявления причины дефекта необходимо проверить исправность катушек зажигания, свечей, с замером компрессии в каждом цилиндре.

Имеется предрасположенность к перегреву . Конструктивное предрасположение к высокой температуре требует поддержания высоких оборотов соответствующих выбранной передаче. При работе на месте в жаркое время года (в пробках) приходится включать радиатор отопителя салона для сброса температуры. Неисправности элементов системы охлаждения (течи, радиатор, термостат, вентилятор) могут увеличить риск перегрева мотора.

Низкое качество материалов, деталей и комплектующих . К сожалению, материалы, детали, сборочные узлы и комплектующие изделия российского производства поступающие для сборки силового агрегата очень часто являются некондиционными и не соответствуют требованиям конструкторской документации. Причин этому явлению множество: устаревшее оборудование и оснастка, плохая организация входного контроля, недостаточный контроль работниками ОТК, контроль технологии на всех этапах изготовления двигателя, включая испытания и др.
