Размеры кузова лада ларгус, калина, гранта и приора: что означает геометрия и как снимаются линейные и контрольные размеры

Признаки нарушения заводской геометрии

• Появляются вибрации, сопровождающиеся нетипичными посторонними шумами.
• Снижается общая управляемость авто: при движении его «тянет» в сторону, выполнение маневров затруднено.
• Автомобиль теряет устойчивость при движении, особенно на больших скоростях.
• Подвеска, а также вся ходовая часть машины начинают часто выходить из строя.
• Шины изнашиваются быстро и неравномерно.
• Увеличивается расход топлива.
• Невозможно правильно отрегулировать развал-схождение.

Наличие таких симптомов свидетельствует о том, что необходимо срочное восстановление геометрии кузова автомобиля.

Кузовной ремонт Лада Ларгус. Геометрические размеры кузова лада ларгус

Проемы	передних боковых дверей
Символ	Наименование	0 отвер­стия, мм
,А, а	Стык передней стойки и панели крыши
в,ь	Стык передней стойки и панели ка­пота
С, с	Гайка крепления петли передней боковой двери	8
D, d	Гайка крепления петли передней боковой двери	8
Е, е	Сборочная метка передней стой­ки кузова ,
F, f	Сборочная метка передней стой­ки кузова
G, g	Сборочная метка порога двери
Н, h	Сборочная метка порога двери
Л i	Сборочная метка панели крыши
■J. j	Сборочная метка центральной стойки кузова
К, к	Сборочная метка центральной стойки кузова
U I	Отверстие крепления петли зад­ней боковой двери	13
M, m	Отверстие крепления петли зад­ней боковой двери	13
Символы	Расстоя­ние, мм	Символ	Расстоя­ние, im
E-e	1,172	Е-f или е-F	1,487
F-f	1,406	Е — h или е — Н	1,555
G-g	-1,444	Е-j или е-J	1,337
H-h	1,444	F-j^nf-J	1,740
1-i	1,062;	F-килиг-К	1,648
J-J	1,266	Н-i или h -1	1,594
K-k	1,426	— J-knnnj-K »	1,442

xn--44-6kchdmw3bgiawoo4b.xn--p1ai

Геометрия кузова ваз 2112 стапельные размеры

Для самостоятельного решения проблемы восстановления деталей автомобиля ВАЗ 2112 требуется наличие геометрических размеров его кузова. В профессиональных мастерских обязательно учитываются эти параметры, и для каждой модели машины они индивидуальны. Нарушение кузовной геометрии подлежит устранению, поскольку оно значительно снижает безопасность езды на таком авто. Из этой статьи можно узнать важную информацию о показателях, от которых зависит качественный ремонт кузова ВАЗ 2112.

Влияние геометрии кузова на управление

В процессе эксплуатации автомобиля ВАЗ 2112 рано или поздно происходит деформация кузовных деталей. От уровня их изношенности зависитбезопасность в дороге и легкость в управлении.

ВАЗ 2112 производится с 1999 года. Автокузов данной модели схож с модификацией 2110, разница в том, что первый немного короче второго.

Рулевое колесо позволяет легче и быстрее выполнять повороты.

Модель 2112 характеризуется спортивным характером. В ней сочетаются выигрышные части, характерные для «десятки», а также заднее сиденье универсала от модели 2111, что сделало автомобиль намного вместительнее и маневреннее. Возможность трансформировать заднее сиденье позволяет при необходимости значительно увеличить объем салона. Усовершенствованные показатели управляемости упростили процесс входа в поворот, что существенно увеличило уровень безопасности участников движения на автодорогах.

ВАЗ 2112 имеет несколько модификаций, например, модель 21123 характеризуется оригинальным выполнением капота и бампера, что позволило кузову автомобиля стать популярным среди многих автолюбителей. Спустя некоторое время у ВАЗ 2112 появилась новая модель решетки, а капот принял стандартный вид.

Геометрические габариты «двенашки»

ВАЗ 2112 является одной из самых популярных моделей среди машин, которые выпускает отечественная автомобильная промышленность. Она сравнительно недорогая, обладает хорошим дизайном и разными исполнениями кузова.

Основные геометрические размеры кузова этого авто таковы (в мм):

• длина – 4170;
• ширина без зеркал – 1680;
• высота – 1435;
• ширина с зеркалами – 1875;
• диагональ проема задней двери – 1320;
• короткая диагональ рамы бокового заднего окна – 230;
• расстояние между центром верхней балки проема задней двери до середины его нижней балки – 1050;
• длинная диагональ рамы бокового заднего окна – 710.

Самым редким типом кузова 2112 является купе, или трехдверный хэтчбек. Это спортивная модель, она выделяется на фоне других, которые однообразны в плане геометрических размеров кузова. Именно конструктивные особенности ВАЗ 2112 купе позволили модели стать в свое время востребованной. Однако после выпуска десяти тысяч экземпляров 2112 купе производство прекратилось, поэтому она считается редкой моделью.

Несколько модификаций ВАЗ 2112 оборудовались люками, что на порядок увеличило комфорт водителя и пассажиров в дороге. Показатели геометрических размеров 2112 позволили оборудовать автомобиль множеством дополнительных функциональных способностей.

Части кузова, наиболее подверженные деформации

Резкое торможение или несвоевременный старт провоцируют, прежде всего, повреждение бампера. Если оно незначительное, то при ремонте можно достигнуть показателей стандартной геометрии. При наличии сложных деформаций сделать это невозможно, поэтому проще заменить поврежденную деталь кузова новой.

Если хозяин автомобиля недостаточным образом заботится о состоянии кузова, то те части, которые имеют близкий контакт с дорожным покрытием, быстро съедает коррозия. А произвести ремонт капота, дверей и скрытых деталей кузова вместо своевременной профилактики уже сложнее и дороже.

Встал вопрос по замене телевизора (с/о) на ВАЗ-2110, так как была большая печаль. Как и всем, с целью экономии денежных средств, а также получения опыта, было решено делать своими руками. Встал вопрос в геометрических размерах моторного отсека. В интернете нашел пару схемок

Комментарии 18

мне тоже нужны размеры для проверки, так какие использовать!

Я делал примерно по своим замерам

долго тебя наверно тут не было) я уже сделал и продал машину! все ни как блог не отредактирую!

Да тоже уже свою сделал. А запись эта все равно кому-то пригодиться

Ух ты, надо попробовать замерить)

Не производил замеры? А то как раз через недельку пойду в отпуск, да начну понемногу шаманить

Пока нет, никак руки не дойдут, но как намерию обязательно отпишусь)

Буду очень признателен

Виды багажников

Так как на трех кузовах Лады Калина предусмотрены штатные отверстия для крепления багажного приспособления, значит, можно смело выделить две конструкции:

• Рейлинги с надстраиваемыми поперечинами и аксессуарами;
• Поперечины на заводские места установки.

Ну конечно, найдутся и такие водители, у которых имеется только универсальный багажник с креплением за дверную арку. А про остальные модели они не слышали. Это феномен владельца Лады Калина. Значит, универсальный багажник для них существует и называется третьим в списке. Но им необходимо иметь в виду, что вариант разборной стойки универсального багажника оснащен трапециевидной площадкой, равноудаленной от центра опоры. Перетягивание опорного кронштейна приведет к сильному давлению площадки на кузов. Так как у Лады Калина слабый угловой профиль, возможна вмятина. Попытка разобраться в вопросе слегка напоминает запугивание. Но это не так.

На сегодня АвтоВАЗ выпустил три различных кузова:

1. Седан.
2. Хэтчбек.
3. Универсал.

Универсал отличается удлиненной плоской крышей, а седан и хэтчбек имеют иную длину и радиус. Если соотнести информацию с рейлингами, то тип кузова предполагает конкретную модель дуги. От универсала к седану не подойдет, ровно, как и от хэтчбека к универсалу. Вопрос поперечин стоит более остро. Ведь есть сразу три пути:

1. Простая стойка в штатные места. Это шина в один трехмиллиметровый стальной лист с двумя отверстиями под болты, изогнутая под уголок крыши. На конце предполагается квадратное отверстие для квадратной поперечины, а она, как известно, обладая плохой аэродинамикой, свистит на скорости.
2. Универсальное неразборное крепление. В большинстве своем имеет короткий угол захвата и упорную площадку, стоящую почти рядом с центром давления. Все бы ничего, но зачем тогда «родные» крепежные отверстия.
   • Про универсальное разборное крепление сказано выше. Его площадка чересчур давит на крышу.
3. Третий вариант, когда в комплектации автомобиля предусмотрены рейлинги. Остается только найти поперечины с переходными крепежами под рейлинги.

   Универсал Лада Калина с рейлингами на крыше

Стоит прибегнуть к статистике:

• В среднем седан оснащается поперечинами на штатные или универсальные стойки. Автолюбители не боятся гула на скорости и помятой крыши.
• Хэтчбеку к дизайну лучше рейлинги. Если не заявлена заводская опция, то автолюбители ищут и находят модель. Затем мастерят поперечины с переходниками. К слову, аэродинамические крыловидные поперечины сократят сопротивление воздуха от двойной конструкции (рейлинги плюс поперечины).
• Универсал на то так и назван. Его оснащают с рейлингами, штатными и универсальными оснастками.

Поперечины на крыше автомобиля Лада Калина универсал

Владельцы в своем желании помочь концерну АвтоВАЗ нащупывают правильный путь, и производитель откликается взаимностью. Речь идет об оптимальном багажнике с предварительной установкой рейлингов на штатные места. Недаром комплект продольных дуг при необходимости заказывается сразу с завода. Некоторые удачливые автомобилисты догадываются, покупают именно рейлинги, а потом уже оснащают их поперечинами и аксессуарами. Выглядят они красивее. Но есть распространенные оправдания тех, кто с таким положением вещей не согласен:

• Машина становится выше.
• Шум громче.
• Страдает аэродинамика.
• Крыша с рейлингами плохо моется.
• Разрушается лакокрасочное покрытие.
• Дорого стоит.

  Багажник с поперечинами и креплениями для перевозки лыж на крыше Лада Калина

Поэтому приводятся разумные доводы:

• Полтора метра плюс 15 сантиметров – это 165 см. Рост человека в среднем 175-180 см. Это невысоко.
• Крыловидные поперечины нивелируют шум.
• Любая оснастка на рейлинги имеет быстрый съем. Поперечины тоже. Аэродинамика вернется в исходные значения. А сами рейлинги уже разрабатываются аэродинамическими.
• Крыша с рейлингами хорошо моется и автомойкой, и вручную.
• Бронепленка защитит ЛКП.
• Рейлинги позволяют менять багажники в зависимости от назначения. Регулировка расстояния между поперечинами дает возможности водителю грамотно расположить груз.

Лада Приора хэтчбек: технические характеристики и особенности модели

Перед покупкой любого авто будущий владелец внимательно изучает основные характеристики. Подбор транспортного средства в первую очередь выполняется по его мощности, экономичности, безопасности.

Весьма важны данные по новым модификациям привычных моделей. Например, для Лады Приора хэтчбек технические характеристики укажут на полученные обновления, доработку автомобиля и преимущества перед аналогами в другом кузове.

Габариты и динамические данные Приоры хэтчбек

Солидный хэтчбек имеет небольшие, но достаточные габариты: длина — 4,21 м, ширина — 1,68 м, высота — 1,43 м. Внутреннее пространство за счет незначительных внешних размеров было уменьшено, но минимально повлияло на комфорт поездок пассажиров второго ряда.

Незначительно отразились технические характеристики Приора хэтчбек и на объеме багажника. В седане объем багажного отделения равен 430 л, а в хэтчбеке составляет 360 л.

Оснащается модель бензиновыми моторами на 1,6 л. Комбинируется силовая установка с коробками механика или автомат на 5 ступеней. Мощность двигателей составляет 87, 98 и 106 л.с., максимально возможная скорость равняется 176 (183) км/ч. Указанные для Лада Приора технические характеристики хэтчбек приводят к следующему расходу топлива в смешанном режиме: от 6,6 до 7,3 л. Максимальный показатель относится к модели с автоматической коробкой.

Особенности эксплуатации Приоры хэтчбек

Важно перед покупкой авто дополнительно изучить внутренние особенности модели. Например, Лада Приора хэтчбек технические характеристики, которой являются довольно неплохими, имеет качественный иммобилайзер, маршрутный компьютер

Оснащается модель электроусилителем руля, электроподъемниками стекол, обогревом наружных зеркал. К не менее важным установкам автомобиля можно считать:

1. Точную регулировку рулевого колеса по высоте.

2. Наличие передней подушки безопасности, системы экстренного торможения.

3. Современная климатическая установка и аудиосистема.

4. Корректор фар и дневные ходовые огни.

5. Сигнализация и центральный замок.

6. Качественная обтяжка сидений автомобильной тканью.

Приведенные технические характеристики Лада Приора хэтчбек и дополнения относятся к комплектации «норма». В базовой сборке многие из указанных особенностей комфорта и безопасности отсутствуют.

Стоимость обеих модификаций практически одинакова, поэтому при незначительной доплате можно получить качественный и надежный автомобиль. Последующая доработка базового авто может занять чересчур много времени, хотя по конечной цене и не будет отличаться.

Особо важными для отечественного авто являются небольшой расход и дешевое обслуживание. У современной модели ВАЗ Приора хэтчбек технические характеристики обеспечивают минимальные затраты на проведение диагностики и ремонта транспорта: поддерживать в полностью рабочем состоянии автомобиль не составит труда.

При необходимости можно провести доработку интерьера и экстерьера в зависимости от целей эксплуатации. В обычном виде может применяться и для проведения семейных поездок, и для ежедневных поездок на работу, и для безопасных путешествий.

priorapro.ru

Особенности кузовов «ладовских» моделей

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Раз уж начали с КЖ, то продолжим эту тему

У каркаса «ладовских» моделей без вклеенных стекол КЖ составляет 14 тыс. Н*м/градус, что является очень хорошей отметкой. А со стеклами этот показатель еще выше

Раз уж начали с КЖ, то продолжим эту тему. У каркаса «ладовских» моделей без вклеенных стекол КЖ составляет 14 тыс. Н*м/градус, что является очень хорошей отметкой. А со стеклами этот показатель еще выше.

Особенно хорошими получились испытания кузова Лада в задней части. Так, в проеме задней двери после жесткого теста на давление по диагонали перемены прописались всего в 1,5 мм, тогда как на большинстве иномарках этот же показатель составил 5-6 мм.

Кузовная схема Лада Ларгус и других аналогичных моделей в корне откликается с действующими евростандартами в плане защиты пассажиров и водителя. Подрамник спереди на «ладовских» моделях является одним из важнейших кузовных элементов, отвечающих за этот показатель. Он даже считается вспомогательным лонжероном, заметно увеличивающим прочность кузова, а также вбирающим в себя ударную силу.

Высокая КЖ «ладовского» кузова оказывает благоприятный эффект и для получения качественного звукового комфорта в автосалоне. На ухабах и кочках каркас не закручивается, никаких деформаций или аномалий между интерьерными и кузовными элементами не происходит, что в итоге положительно сказывается на отсутствие скрипов.

Множество оригинальных деталей, взаимозаменяемость элементов интерьера между «ладовскими» моделями, увеличение некоторых частей кузова – все это пошло только в плюс. В частности, увеличение некоторых кузовных элементов привело к уменьшению их количества, что уменьшило время на производство и положительно сказалось на характеристиках.

Лада Ларгус

Назван бюджетным универсалом с повышенной проходимостью. Собран кузов на базе Дасиа/Рено Логан. Автомобиль изначально адаптирован под рынок восточно-европейских стран.

Еще в базовой версии Логана инженеры предприняли эффективные меры по усилению антикор защиты, используя защитные вставки для колесных арок. Кроме того, антикор- и антиграв защита установлена на больших, чем прежде (у «самаровцев») площадях, с более толстым слоем мастики.

Вот еще нововведения:

• Моторный отсек хорошо защищен. Использована грамотно дополнительная защита;
• Повышен показатель усиления подвески спереди. Этого удалось достичь за счет использования рычагов;
• Бачок омывателя стал крупнее и вмещает больше жидкости;
• Колеса получили защитные фартуки;
• Изменение получило торпедо;
• Модернизированы бампер и решетка радиатора.

Как исправляется геометрия кузова

Ремонт корпуса у ваз 2115 представляет собой довольно сложный процесс, который должен выполняться исключительно профессионалами и в специализированных центрах:

1. И перед тем как приступать к ремонтным операциям, персонал технического центра должен будет произвести осмотр автомобиля. Он проводиться для того, чтобы выявить все дефекты и составить дальнейший план действий. Также в диагностике может принимать участие техника;
2. Далее будут проводиться жестяные работы. Их целью является демонтаж всех элементов кузова, которые не будут участвовать в починке;
3. Далее настает момент жестяных работ. На данном этапе запчасти корпуса пройдут рихтовку, после которой уберутся различные крупные дефекты;
4. Следующим шагом станет выравнивание поверхности корпуса авто. Данная операция проводится при помощи шпатлевки. После того, как её слой застынет — он будет отполирован;
5. Потом транспортное средство будет подготавливаться к покраске;
6. Затем будет производиться сама покраска;
7. После того, как краска высохнет, сверху будет накладываться дополнительный слой лака, который после своего застывания будет отполирован.

Кузов ВАЗ-2115 пришел на смену достаточно популярному у российских потребителей, но серьезно устаревшему корпусу 21099. Обще черты предшественницы без труда можно разглядеть у более новой модели.

Разберем, что представляет собой конструкция съемника для подшипника

Съемник для подшипника — это приспособление, как правило, выполненное из стали и состоящее из нескольких лап захвата и металлического стержня. Такой вид инструментов применяется для жесткого захвата подшипника с целью снять его. Процесс снятия подшипника происходит за счет стягивающего усилия. От качества конструкции зависит легкость работы съемника и отсутствие риска травм.

Виды механических съемников:

1. Съемники с двумя лапами захвата.
2. Съемники с тремя лапами захвата.
3. Внутренние съемники.

Съемники с двумя лапами захвата это довольно простой и надежный механизм. Выполнен из сплавов стали высокой прочности. Позволяет легко контролировать процесс работы.

Съемники с тремя лапами захвата это те же съемники с двумя лапами, но усовершенствованные. Как правило, выполнены из инструментальной стали твердых сплавов.

Внутренние съемники используются для снятия валов муфт, когда деталь прочно прикреплена к конструкции.

Также существует еще один негласный вид съемника — это специальный. Как правило, с помощью него снимают генераторы, цилиндры, моторы. Такие съемники эксклюзивные, изготовлены по вашим конкретным размерам. В этом главный плюс такого изделия, вы можете быть уверены, что съемник на все сто процентов выполняет свои обещания.

Сегодня мы разберем, как сделать надежный, а главное простой съемник, который вас выручит в трудную минуту. Для этого нам понадобятся:

• Кусок толстой трубы.
• Пластина из стали.
• Гайка, болт.
• Краска.
• Стержень.
• Сварочный аппарат.
• Болгарка.
• Дрель.
• Токарный станок.
• Шлифовальный диск.

Кузов Lada Largus / Лада Ларгус

Детали кузова: 1 – дверь багажного отсека левая; 2 – дверь багажного отсека правая; 3 – задний бампер; 4 – правое боковое стекло заднего отсека; 5 – задняя дверь правая; 6 – передняя дверь правая; 7 – капот; 8 – наружное зеркало заднего вида; 9 – правое переднее крыло; 10 – передний бампер

Кузов Lada Largus представляет из себя цельную сварную конструкцию.Сваривается он на роботизированной линии. Все детали кузова, которые предрасположены к коррозии — оцинкованы. Основной метод соединения кузовных деталей между собой — контактная сварка, а труднодоступных местах использована электросварка. Все сварные швы и стыки деталей промазаны мастикой. При изготовлении кузова, после соединения его основных деталей, его погружают в специальную ванну с антикоррозийным составом. После чего наносится грунтовка и лакокрасочное покрытие. Скрытые полости обрабатываются восковым автоконсервантом, а днище покрывается антикоррозийной мастикой.

Кузов спроектирован с учётом самых передовых требований по пассивной безопасности автомобиля. Одним из важнейших элементов пассивной безопасности является передний подрамник, который обладает свойством перераспределения энергии удара. Бамперы автомобиля сделаны из ударостойкого материала, который поглощает энергию удара. В дверях автомобиля имеются металлические штампованные усилители на случай бокового удара.

Благодаря тому что кузов имеет очень жёсткую конструкцию, а пластиковые детали интерьера имеют между собой зазор и крепятся специальными крепежами, в салоне практически отсутствуют вибрационные шумы (т.н. «сверчки»).

Лобовое стекло LADA Largus трёхслойное, оно вклеено в раму кузова и является частью его силовой конструкции. Все остальные стёкла автомобиля — закалённые. Боковые дверные стёкла опускные и в зависимости от комплектации имеют либо ручной, либо электрический привод.

Боковые стекла заднего отсека можно приоткрывать (7-ми местная версия).

Двери багажного отделения можно распахнуть полностью, или до двух предусмотренных для этого фиксированных положений, что очень удобно в случае нахождения автомобиля в стеснённом пространстве погрузки\разгрузки.

Модификация автомобиля под названием LADA Largus Cross имеет некрашенный передний и задний бампера чёрного цвета, а также защитные накладки на колёсные арки и на пороги из чёрного пластика.

О подборе краски в цвет кузова

Теоретически краску можно подобрать по коду, который указан на заводской табличке на автомобиле или пробивается по VIN-коду. Однако очень часто полученный цвет значительно отличается от цвета кузова. Это связано с двумя факторами: производственные особенности и обилие систем (программ) цветоподбора. Проблема в том, что не существует единого производства краски определенных оттенков. На автомобильных заводах нужный тон получают по определенной рецептуре: в бочку с основным цветом добавляют пакет пигментов. Под каждую партию машин делают новый замес. И как детали могут отличаться друг от друга на величину допуска, так и краски немного разнятся по оттенку.

На автозаводе не найти двух бочек со стопроцентным совпадением цвета — разнотон встречается даже у машин из соседних партий. Приготовленная на заводе краска не поставляется на вторичный рынок, и при кузовном ремонте в любом сервисе приходится подбирать тон. Для этого существуют системы цветоподбора.

largus-mcv.ru

Как проверяют геометрию кузова автомобиля

Мнение о том, что отсутствие отклонений в показателях развала схождения колес машины может служить подтверждением правильной геометрии кузова, является ошибочным. Диагностика кузова – это отдельная процедура, для которой необходимы специальные стенды и стапели.

С помощью таких устройств по контрольным точкам можно проверить соответствие размеров и диагоналей подкапотной части, багажника, дверных проемов, а также расстояние между лонжеронами, усилителями, несущими деталями кузова и т.д.

Существуют три варианта проверки геометрии кузова:

• Проведение замеров расстояний между контрольными точками. Этот вид диагностики позволяет быстро проверить правильность геометрии как перед началом ремонтных работ, так и в процессе их выполнения. Выполняют такие замеры с помощью обычной рулетки или специальной линейки.
• В ходе сравнительных измерений проводится анализ соответствия расстояний между симметричными точками, расположенными на противоположных сторонах кузова. Это вид проверки отличается универсальностью и простотой проведения диагностики кузовных повреждений. Как правило, специалисты сравнивают длину диагоналей между симметричными точками кузова. В этом случае можно сравнить данные замеров на поврежденной и целой стороне автомобиля.
• При трехмерном измерении производится определение пространственное расположения контрольных точек по отношению к базовым плоскостям кузова. Для такой диагностики необходимо иметь специальное оборудование.

В ходе проведения замеров специалист может установить степень основных повреждений, определить наличие второстепенных дефектов и наметить план восстановительных работ.

Для измерения геометрии кузова применяют мерные линейки или используют стационарное оборудование, стапель, который позволяет выполнить проверку расстояний между контрольными точками по специальным меткам или по электронным маячкам.

Для этого машину с помощью цепей фиксируют на платформе и на определенные точки кузова навешивают измерительные датчики. Достаточно часто мастера сталкиваются с ситуацией, когда контрольные точки спрятаны под обшивкой панелей кузова, под бамперами, под защитными элементами, поэтому приходится проводить частичную разборку кузова, чтобы обеспечить доступ к скрытым местам.

Чтобы провести в отношении геометрии кузова восстановление исходных параметров, в автосервисе проводят рихтовочные работы. Это достаточно сложная и многоэтапная работа, которая должна выполняться квалифицированными мастера, которые имеют соответствующее образование, опыт и хорошо чувствуют металл.

Гаражные специалисты могут рассказывать, что без проблем восстановят ваш автомобиль после аварии с помощью специальной сертифицированной линейки. Но доверять таким заверениям не стоит. Без такого оборудования, как стапель, геометрию кузова после серьезной аварии в полной мере восстановить не получится. Машины, отремонтированные в кустарных условиях, как правило, имеют отклонения в геометрии кузова.

Ранее мы уже отмечали, что диагностику кузова по контрольным точкам следует проводить не реже, чем раз в год или каждые 30 тыс. км. пробега.

Если автосервис не оборудован специальными стендами, то мастер по кузовному ремонту может воспользоваться линейкой для замера геометрии кузова, но это не очень надежный метод, который может давать погрешность в районе 5 миллиметров в ту или иную сторону.

На стапеле можно измерить размеры таких элементов кузова, как:

• проем багажного отсека;
• подкапотное пространство;
• передние и задние лонжероны;
• проемы окон;
• дверные проемы;
• срезы передней, средней, задней части машины.

Для выпрямления каркаса авто в автомастерских используют гидравлическое оборудование и вакуумные присоски.

Полное восстановление геометрии кузова (исправление после серьезных ДТП) может проводиться путем вытягивания, но только в том случае, если металл сохранил свои характеристики.

Для компьютерной кузовной диагностики применяют диодные указки. Это приспособление позволяет выполнить все необходимые измерения без разборки. Для диагностики машина устанавливается на стенд. Компьютерная программа произведет все необходимые замеры и наложит их на виртуальный шаблон конкретной модели авто. Такая проверка занимает около 10 минут, а владелец авто получает на руки распечатку кузова с отмеченными проблемными местами. Допустимая погрешность такой диагностики находится в пределах 5 мм.

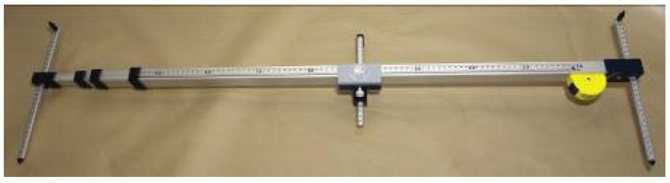

Линейка для измерения геометрии кузова автомобиля

Рас­клад­ная изме­ри­тель­ная линей­ка явля­ет­ся наи­бо­лее часто при­ме­ня­е­мым изме­ри­тель­ным устрой­ством для изме­ре­ния гео­мет­рии кузо­ва.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Изме­ри­тель­ная линей­ка спо­соб­на мерить рас­сто­я­ние меж­ду дву­мя точ­ка­ми. Каж­дое рас­сто­я­ние долж­но быть пере­про­ве­ре­но дву­мя допол­ни­тель­ны­ми кон­троль­ны­ми точ­ка­ми.

p, blockquote 16,0,0,0,0 —>

Совре­мен­ная линей­ка для изме­ре­ния гео­мет­рии кузо­ва явля­ет­ся теле­ско­пи­че­ским изме­ри­тель­ным устрой­ством с регу­ли­ру­е­мы­ми по высо­те ука­за­те­ля­ми. Даже при рас­кла­ды­ва­нии на пол­ную дли­ну, она не даёт погреш­но­сти в изме­ре­нии. В зави­си­мо­сти от типа исполь­зу­е­мой линей­ки может потре­бо­вать­ся допол­ни­тель­ное изме­ре­ние меж­ду ука­за­те­ля­ми. К допол­ни­тель­ным аксес­су­а­рам линей­ки отно­сят­ся насад­ки и рас­ши­ре­ния для плот­но­го раз­ме­ще­ния в кон­троль­ных отвер­сти­ях.

p, blockquote 17,0,0,0,0 —>

Линей­ка поз­во­ля­ет про­из­во­дить изме­ре­ния при нали­чии пре­пят­ствий меж­ду изме­ря­е­мы­ми точ­ка­ми.

p, blockquote 18,0,0,0,0 —>

Все авто­мо­би­ли сим­мет­рич­ны отно­си­тель­но вооб­ра­жа­е­мой цен­траль­ной плос­ко­сти, рас­по­ло­жен­ной вдоль цен­тра маши­ны. Одна­ко, быва­ет несколь­ко точек на неко­то­рых авто­мо­би­лях, кото­рые, по раз­ным при­чи­нам, не сим­мет­рич­ны, но они не дела­ют всю маши­ну асси­мет­рич­ной. Без сим­мет­рии авто­мо­биль было бы очень слож­но изго­то­вить, да и про­дать.

p, blockquote 19,0,0,0,0 —>

Важ­но, что­бы ука­за­те­ли были плот­но встав­ле­ны в кон­троль­ные отвер­стия.

p, blockquote 20,0,0,0,0 —>

Как было упо­мя­ну­то ранее, если ука­за­те­ли были выстав­ле­ны на раз­ную высо­ту, то зна­че­ние на шка­ле линей­ки может отли­чать­ся от фак­ти­че­ско­го рас­сто­я­ния меж­ду изме­ря­е­мы­ми точ­ка­ми. Для кор­рект­но­го зна­че­ния нуж­но допол­ни­тель­но мерить рас­сто­я­ние меж­ду ука­за­те­ля­ми рулет­кой.

p, blockquote 21,0,0,0,0 —>

Линей­ка и ука­за­те­ли долж­ны быть ров­ны­ми. Ука­за­те­ли долж­ны рас­по­ла­гать­ся на 90 гра­ду­сов отно­си­тель­но линей­ки и не иметь люф­та.

p, blockquote 22,1,0,0,0 —>

Важ­но, что­бы при изме­ре­нии дли­на ука­за­те­лей была выстав­ле­на на оди­на­ко­вом рас­сто­я­нии.

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Если не тре­бу­ет­ся полу­чить точ­ные зна­че­ния при изме­ре­нии, а про­из­во­дит­ся срав­ни­ва­ние одной сто­ро­ны с дру­гой, то линей­ка не обя­за­тель­но долж­на быть парал­лель­на плос­ко­сти маши­ны. Мож­но срав­ни­вать рас­сто­я­ния с про­ти­во­по­лож­ной сто­ро­ной, а так­же с подоб­ны­ми точ­ка­ми тако­го же цело­го авто­мо­би­ля (срав­ни­тель­ное изме­ре­ние).
