Проверка работоспособности

При обнаружении поломки требуется произвести проверку:

• датчика включения;
• коммутационной проводки.

Датчик-лягушка

Используется следующий алгоритм:

1. Установить автомобиль на смотровую яму или эстакаду.
2. Заглушить двигатель и зафиксировать машину стояночным тормозом или противооткатными упорами.
3. Осмотреть картер коробки скоростей, датчик располагается на тыловой стенке. На части агрегатов рядом устанавливается сенсор определения скорости, который передает сигнал электронному спидометру.
4. Снять штекер с разъема датчика и осмотреть контакты.
5. При помощи отрезка провода или скрепки замкнуть металлические элементы внутри колодки.
6. Включить цепь зажигания. Если проводка находится в исправном состоянии, то должны сработать сигнальные лампы.

Для тестирования датчика используется лампа, рассчитанная на напряжение 12 В, установленная в патроне с коммутационными кабелями. Индикатор присоединяется к клеммам сенсора при включенной передаче заднего хода и активном зажигании. Если лампа не включилась, то датчик нуждается в замене или регулировке.

Целостность цепи

Для тестирования целостности цепи используется мультиметр, переведенный в режим прозвона кабелей. При проверке проводов обязательно снимается фонарь или демонтируется крышка, что позволяет добраться до контактной площадки лампы. Прибор подключается к началу и окончанию провода, если цепь замыкается, то подается сигнал зуммером. Можно использовать контрольную лампочку с элементом питания, которая замыкается через провод, идущий от датчика к плафону. Поврежденный провод подлежит замене на медный многожильный шнур с соответствующим сечением.

Регулировка выключателя на КПП

На некоторых машинах предусмотрена возможность корректировки положения датчика в зависимости от расположения ручки переключения. На корпусе сенсора имеется контргайка, которую необходимо ослабить. Затем включается задняя скорость, а на контакты датчика вешается контрольная лампа. Корпус закручивается в картер коробки до момента замыкания контактов и подачи питания на нить. Сенсор фиксируется в найденном положении контргайкой, а затем подключается штекер электропроводки.

На автоматических коробках встречается датчик заднего хода, совмещенный с индикатором нейтрального или стояночного положения. Дополнительная индикация необходима для разрешения запуска двигателя только при разомкнутой кинематической цепи. Подобная конструкция используется на части трансмиссий, также встречается переключатель в селекторе, который регулировке не поддается.

Краткий алгоритм настройки датчика:

1. Демонтировать штекер и определить назначение контактов по маркировке или электрической схеме автомобиля.
2. Включить зажигание и перевести рычаг селектора в положение движения на задней передаче.
3. Вращением датчика добиться момента выключения сигнальных огней и отметить положение корпуса сенсора относительно картера метками, нанесенными мелом. Для проверки используется контрольная лампа с внешним источником питания, которая подключается к контактам реверса.
4. Подсоединить лампу к оставшимся контактам и медленно закрутить корпус до момента включения нити накала. Отметить положение мелом на кожухе сенсора и картере коробки.
5. Установить переключатель в промежуточное положение между найденными позициями. При корректной регулировке при переводе рычага в позицию R (движение назад) будет включаться светотехника на корме машины, а при положениях P и N станет доступна возможность запуска мотора.

Описание ДЗХ

Назначение

Начнем с предназначения. ДЗХ представляет собой устройство, предназначенное для активации белых ламп, свидетельствующих о включении задней передаче в автомобиле. Устройство используется для включения фонарей заднего хода, что позволяет другим участникам дорожного движения знать о намерениях водителя и маневрах, которые он собирается совершить.

В том случае, когда на улице темно, белые фары позволят также предупредить водителей автомобилей, идущих сзади о том, что ваша машина находится на их пути. Это, в свою очередь, позволяет предотвратить возможные происшествия и аварийные ситуации на дороге. Где стоит это устройство — расположение может незначительно отличаться, но как правило, контроллер расположен на коробке передач.

Конструкция и принцип действия

Сам ДЗХ состоит из корпуса, контактов для подключения, штока, движущегося шарика, а также возвратной пружины.

Что касается принципа действия, то он заключается в следующем:

1. Водитель переключает рычаг трансмиссии в положение активации задней скорости.
2. При этом вилка переключения рычага коробки передач прижимается к контроллеру.
3. Далее, устройство осуществляет замыкание кабеля на массу.
4. После этого осуществляется активация источника освещения, установленного в , который предупреждает других водителей о том, что автомобиль начал движение задним ходом.

Признаки неисправности

Какие признаки неисправности могут свидетельствовать о поломке ДЗХ:

1. Одна из проблем, которая случается чаще всего — окисление контактов на выводах или проводке. Такая неполадка актуальна для многих автовладельцев. Чтобы решить такую проблему, необходимо произвести тщательную очистку контактов, после чего установить их на место. При выполнении этих работ аккумулятор следует отключить. Если же контакты неработоспособны из-за того, что они перегорели, то их в любом случае придется менять. Но прежде чем произвести замену, необходимо выяснить, по какой причине произошло перегорание, скорей всего, суть проблемы кроется в скачках напряжения в бортовой сети.
2. Устройство разболталось в посадочном месте. В ходе эксплуатации транспортного средства контроллер может незначительно выйти из места установки, такая проблема обычно обусловлена высокими вибрациями. В данном случае вам нужно будет просто более надежно зафиксировать девайс в месте монтажа.
3. Еще одна причина неработоспособности — отсутствие контакта с бортовой сетью в коробке передач. В данном случае необходимо произвести диагностику состояния контактов, а также электроцепей. При необходимости вышедшие из строя компоненты нужно либо зачистить, либо поменять.
4. Следующая проблема — нет контакта между разъемом подключения, а также предохранительным монтажным блоком. В этом случае вам также нужно произвести диагностику состояния контактов, а также очистить и поменять провода, если в этом есть необходимость.
5. Выход из строя предохранительного устройства. В данном случае проблему позволит решить только замена предохранителя. Если же эта деталь часто выходит из строя, то причина может заключаться в тех же скачках напряжения. Необходимо более внимательно проверить электроцепь.
6. Свет заднего хода может не включаться из-за того, что перегорел сам источник освещения, то есть лампа. В данном случае вам придется демонтировать обивку оптики в багажнике и произвести замену вышедшего из строя устройства.
7. И, наконец, последняя причина неработоспособности — поломка ДЗХ. В таком случае вы не сможете его отремонтировать, поскольку ремонту такие девайсы, как правило, не подлежат. Контроллер нужно будет поменять (автор видео — канал Ремонт авто своими руками).

Фонарь заднего хода – основные функции

Довольно трудно представить себе, как можно ездить и не пользоваться задним ходом, вернее такой ситуации в принципе быть не может. Причем не всегда есть возможность передвигаться только в светлое время суток, когда за окном отличная видимость

Поэтому очень важно обеспечить себе максимальный комфорт и вечером, а также ночью, а иногда и днем, во время тумана, дождя и других капризов погоды, которые не самым лучшим образом отражаются на вашей видимости другим участникам движения

Таким образом, основной функцией этих световых приборов является освещение дорожного полотна при движении назад. Кроме того, именно они предупреждают всех участников о том, что вы планируете дать задний ход, выполняя тем самым информативную функцию. Но, к сожалению, иногда приходится устанавливать дополнительный фонарь заднего хода, так как штатный не в состоянии выполнять все задачи на требуемом уровне.

Не горит задний ход — что делать

Главная » Электрика » Не горит задний ход — что делать 870

Вы заметили, что на вашем автомобиле не горит лампа заднего хода, что в таких случаях делать, с чего начинать поиски неисправности.

Для автомобилей с КПП.

1. Первое, что нужно сделать это проверить предохранитель, это сделать проще простого, посмотреть в мануал и найти предохранитель который отвечает за включение лампочки.
2. Второе. Если у вас ручная коробка передач, то необходимо проверить разъем на датчике заднего хода, как правило он находиться один на коробке не считая датчика скорости, расположен он на КПП между аккумулятором и двигателем. Снимаем разъем с датчика, смотрим не окислились ли контакты, перемыкаем их железкой со включенным зажиганием и проверяем горят или не горят задние огни. Если огни загорелись, то меняем (лягушку) датчик.
3. Третье, что необходимо проверить, это лапочку в заднем фонаре, вы можете спросить, — Как же так, у меня два фонаря заднего хода, неужели перегорели сразу две лампочки?

Да случается и такие казусы, когда почти сразу перегорали две лампочки, или к примеру фонари установлены в крышке багажника, посильнее хлопнули ей, и у половины лампочек осыпались нити накаливания

Так же стоит обратить внимание на контакты у лампочек, если окислились то обязательно почистить, например на ВАЗ 2107 они точно окисляются

Но конечно же такое случается редко когда сразу две лампы перегорают или стряхиваются, тут скорее уже надо искать неисправность датчика заднего хода, в народе его называют лягушка заднего хода. Это название пошло еще с дедовских времен когда все ездили на ВАЗ, Волгах и Заз. К стати на ВАЗ 2110 как я и говорил присутствуют два фонаря заднего хода и разъем там как правило постоянно окисляется. Ремонтировать особо ничего не нужно, достаточно почистить контакты и установить разъем на место.

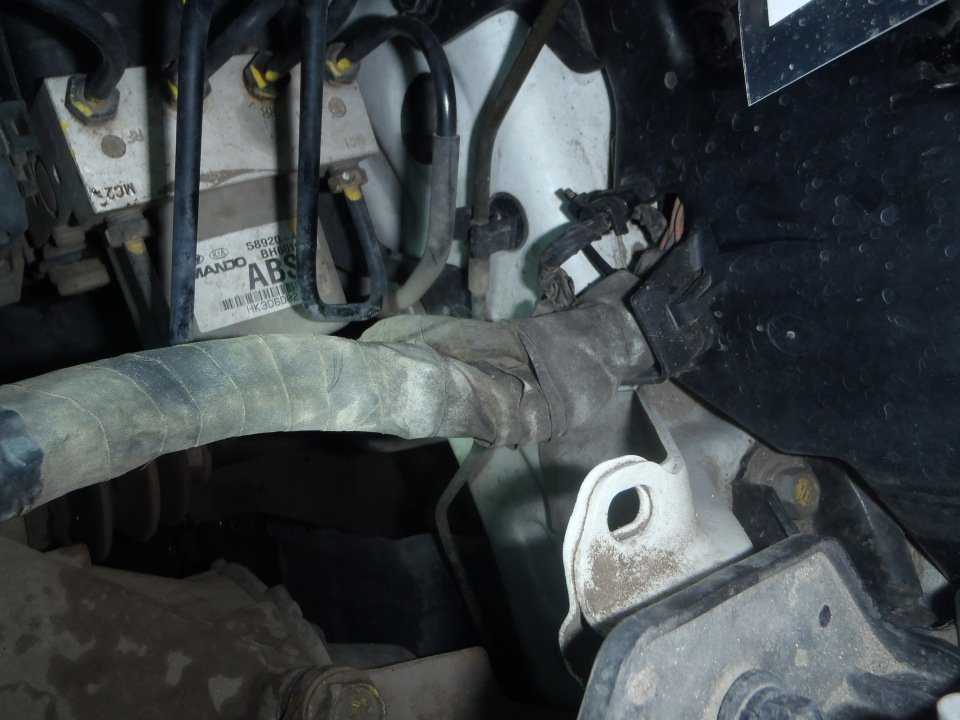

После того как вы все проверили и ничего, все равно не горит задний ход, проблема осталась нерешенной, нужно копать проводку, искать разрыв и прозванивать.

Примерная схема проводки на автомобиле:

• Первый провод идет от блока предохранителей к лампе
• Второй провод от массы кузова к датчику задней скорости на КПП
• Третий провод проходит от датчика к лампе заднего хода

Бывает случается и наоборот, постоянно горят задние фонари, ну тут скорее заклинило датчик или перетерлись и замкнули провода.

Как заменить неисправный датчик?

• На некоторых автомобилях он расположен на верхней части КПП таких как Пежо и заменить его можно без особого труда, открутив его головкой на 21.
• На автомобилях отечественного производства таких как ВАЗ он расположен ниже уровня масла, при его замене требуется снять защиту картера, если такая присутствует, подставить небольшую емкость на случай если вы не очень быстро владеете своими руками

Как заменить фонари заднего хода?

Замена ламп в задней светотехнике зависит от типа авто. Например, на Лада Калина с кузовом универсал необходимо открутить 2 болта, удерживающих плафон в проеме двери багажного отделения. Затем корпус с усилием извлекается из посадочного гнезда (в конструкции предусмотрены дополнительные пластиковые фиксаторы) и производится снятие патрона вместе с проводкой. На машинах с кузовом седан для снятия плафона необходимо откинуть клапан на обшивке багажника и отвернуть гайки крепления ключом с удлиненной головкой.

На автомобиле ВАЗ-2105 или 2107 задний фонарь закрыт пластиковой крышкой, расположенной в багажном отделении. Для демонтажа кожуха требуется отвернуть гайки, а затем удалить из плафона печатную плату с лампами. Неисправный элемент вынимается из патрона для замены, одновременно визуально проверяется состояние дорожек и контактов. Обнаруженные окислы необходимо удалить.

На седане Kia Rio требуется снять ручку на крышке багажника, а затем частично демонтировать обшивку, которая крепится на пистонах. После отгибания кожуха открывается доступ к фонарю, для снятия патрона необходимо провернуть элемент против часовой стрелки. Лампа извлекается из патрона за колбу (резьба не предусмотрена), на корпусе плафона нанесена маркировка с указанием типа и мощности лампы.

Как проверить датчик заднего хода 2110

Чтобы проверить датчик включения заднего хода и тем самым убедится в его неисправности, необходимо отключить от него разъем и при включенном зажигании замкнуть два контакта. Если во время этой операции фонари заднего хода загорелись, следовательно, причина именно в неработающем датчике. В том случае если лампочки в фонарях не горят, необходимо проверить проводку, лампочку, либо предохранитель на щитке.

Иногда контакты на контактной фишке включателя могут окислятся, и как следствие этого датчик заднего хода может не работать. Поэтому во время диагностики стоит это учитывать, а при необходимости выполнить очистку контактов датчика
