Схема охлаждения двигателя крайслер волги 31105

Ремонт основных узлов

Ремонт деталей и всей системы охлаждения двигателя можно найти в мануалах по ремонту ЗМЗ 405. Самыми частыми поломками системы становятся — водяной насос и термостат. Замена помпы проводится достаточно просто:

Сливаем охлаждающую жидкость. Демонтируется приводной ремень. Откручиваются болты крепления водяного насоса. Демонтируется старая помпа и устанавливается новый насос

Важно не забыть установить прокладку. Устанавливаем ремень на посадочное место

Заливаем ОЖ в систему.

Замена термостата проводится по аналогии с помпой, только сам элемент расположен в корпусе, который состоит из двух элементов. Чтобы поменять необходимо всего лишь слить жидкость и отсоединить патрубок. Затем снимаем крышку и меняем непосредственно термостат.

Проверка ДТОЖ ЗМЗ 406 миллиамперметром

И так на автомобиле у вас появились выше описанные признаки, что делать? Необходимо проверить исправность ДТОЖ! Как это сделать? Давайте узнаем. Для этого:

  1. Собираем ниже предоставленную схему где: цифрой 1 обозначен переменный резистор с сопротивлением 10 кОм. Цифрой 2 обозначена аккумуляторная батарея, 3 – вольтметр, 4 – миллиамперметр, 5 – датчик температуры охлаждающей жидкости.
  2. Теперь подсоединяем вывод проводов к аккумуляторной батареи и переменным резистором с помощью миллиамперметра устанавливаем ток в цепи в интервале от 1 до 1,5 мА. Измеряем напряжение вольтметром и сравниваем получившийся результат с таблицей. Так как мы измеряли напряжение датчика в комнатных условиях (температура приблизительно = 25 градусам), напряжение должно составлять 2,98 В
  3. Изменим состояние окружающей среды и поместим ДТОЖ в кипящую воду, после чего соберем всю цепь и проверим напряжение опять. Сравним полученный результат с таблицей. В случае если полученные показания сильно разнятся с результатами в таблице меняем ДТОЖ на новый

Возможности для тюнинга

Различные заводские недоработки ведут к модернизации системы охлаждения ЗМЗ-406 владельцами и водителями. Существуют различные возможности для улучшения системы. Такой тюнинг сделает жизнь гораздо легче.

Так, можно принудительно включать вентилятор радиатора с индикацией. Напряжение подается на электромотор. Здесь же можно менять разъемы подключения колодки вентилятора. Также многие ставят электропомпу, которая прокачивает тосол через печку. Можно сделать так, чтобы электропомпа включалась вместе с вентилятором.

С помощью данных доработок можно получить максимальную температуру двигателя в 97 градусов. Если включать вентилятор вручную, особенно в пробках, то имеется большой запас теплоемкости. Система охлаждения ЗМЗ-406 будет работать исправно, и мотор не перегреется.

Некоторые владельцы считают электровентлиятор ненадежным и уходят от этого решения. Например, можно установить принудительное охлаждение, приводимое в действие от помпы. Надежность выше, чем у электрического аналога. Систему такую применяли за ЗМЗ-402 и на «Газелях». Если нужно модернизировать инжекторную «Газель», то просто устанавливают вентилятор системы охлаждения на карбюраторный ЗМЗ-406. Но понадобится также и помпа.

Принцип действия

Выше уже было рассмотрено, как устроена система охлаждения инжекторного ЗМЗ-406. Но познакомиться подробнее с принципом работы все-таки не будет лишним.

Камеры сгорания окружены рубашкой, по которой проходит тосол, антифриз или вода. Все эти жидкости отбирают тепло и переносят его к радиатору, откуда тепло передается в атмосферу. Жидкость в процессе работы постоянно циркулирует и тем самым поддерживает оптимальную температуру мотора. Тосол, антифриз и вода при работе образуют накипь, которая может серьезно мешать функционированию всей системы в целом.

Вода в принципе не может быть чистой – она включает соли, различные примеси и агрессивные вещества. Когда температура повышается, все это может выпадать в осадок и образуется накипь в системе охлаждения. Антифризы накипи не образуют, но в процессе эксплуатации разлагаются. Продукты разложения не лучшим образом виляют на механизмы.

Почему греется двигатель 405 газель

помпа, термостат, датчик включения вентелятора, воздух в системе. выбирай по вкусу

вы откуда из какого региона а во первых помойте радиатор вовторых проверьте датчик реле и каррсон в третих проверть помпу в четвёртых посмотрите при поставки морды на уклон в 45грдусов скидывает ли крышка давление но на газ такого нет это как правило болезнь ваз но бывает и пятое если машина на пропане или метане проверте прокладку гбц и колпачки на клапанах маслосьёмные и само сабой больше 120 идти на газу нельзя иначе прогарит нетолько прокладка а и сам гбц вместе с клапанами вообшем вроде всё а там у вас евро прокладка металлизированная должна стоять вообше для газ это нормально от газа всё время горят клапана и прокладки и перегрев а главное это же 405 размер поршни ведь больше на 3 мм чем на 402 тока там есть на помпе принудительное охлаждение а здесь тока охлаждение масла при большом давлении в двигателе и на болльшой скорости готовтись к замене прокладки и проверте помпу

Источник

Схема охлаждения ГАЗ 31105

Схема охлаждения на «Волге» ничем не отличается от схемы на любом другом современном легковом автомобиле. В радиатор СО заливается антифриз, который с помощью водяного насоса гоняется по малому или большому кругу. Пока ДВС еще не разогрет, движение ОЖ в системе ограничивает термостат. Он перекрывает дорогу жидкости, заставляя ее двигаться по малому кругу.

Подробная схема системы охлаждения Волги 31105

Вентилятор охлаждения

Для подачи холодного воздуха на радиатор «Волга» оснащается вентилятором. Всего на этих машинах предусмотрено два вида вентиляторов:

  • С постоянным обдувом в виде крыльчатки. Крыльчатка крепится к помпе и вращается вместе с водяным насосом во время работы двигателя;
  • Электрический вентилятор. Он оснащается датчиком и включается только при достижении определенной температуры ОЖ.

Практически на всех моделях 31105 устанавливается электрический вентилятор охлаждения, крыльчаткой оснащаются только автомобили с двигателем ЗМЗ 402, а таких машин совсем мало.

Включением электромотора управляет блок управления двигателем, в схеме предусмотрено реле включения вентилятора. Но реле может выйти из строя, и некоторые владельцы авто в обход реле в электрическую цепь подключают тумблер. В случае, если температура поднимается до критической, а вентилятор так и не сработал, тумблером достигается принудительное включение электромотора.

Наиболее известные производители вентиляторов: «Пекар», Luzar, Bosch, Фенокс.

Вентилятор охлаждения от фирмы Фенокс

Водяной насос

Водяной насос обеспечивает циркуляцию ОЖ в системе охлаждения. Чтобы не перегреть двигатель, к выбору помпы для 31105 следует отнестись со всей ответственностью. Производителей запчастей сейчас очень немало, и не вся продукция достаточно качественная.

Среди производителей водяных насосов для моторов ЗМЗ 406 (405) с положительной стороны зарекомендовали компании:

Не самые хорошие отзывы о помпах изготовления Kraft, Fenox, Luzar. В среднем цена насосов колеблется от 900 до 2000 рублей, и она зависит от региона продажи и производителя.

Так выглядит водяной насос от Волги 31105

Качество, судя по отзывам, у этой продукции неплохое. Не слишком хорошо отзываются о помпах Dolz, подозрительно дешевая продукция у фирмы Concord (и не хвалят). Трудно что-то определенное сказать про насосы компании Luzar – реклама идет мощная, но негативных отзывов о деталях этой фирмы в интернете немало. Для желающих купить этот товар – цена вопроса около 1700-1900 руб.

Термостат

Выбор термостата – тоже вопрос важный.

Самыми дорогими будут детали для американского мотора «Крайслер». Оригинальный термостат MOPAR стоит дороже 2 тыс. руб., от фирмы LUZAR деталь будет стоить около 600-700 руб. Для моторов ЗМЗ 405/406/402 (они одинаковые) покупка такой детали обойдется существенно дешевле – в пределах от 150 до 300 рублей.

Источник

Схема охлаждения ГАЗ 31105

Схема охлаждения на «Волге» ничем не отличается от схемы на любом другом современном легковом автомобиле. В радиатор СО заливается антифриз, который с помощью водяного насоса гоняется по малому или большому кругу. Пока ДВС еще не разогрет, движение ОЖ в системе ограничивает термостат. Он перекрывает дорогу жидкости, заставляя ее двигаться по малому кругу.

Подробная схема системы охлаждения Волги 31105

Вентилятор охлаждения

Для подачи холодного воздуха на радиатор «Волга» оснащается вентилятором. Всего на этих машинах предусмотрено два вида вентиляторов:

  • С постоянным обдувом в виде крыльчатки. Крыльчатка крепится к помпе и вращается вместе с водяным насосом во время работы двигателя;
  • Электрический вентилятор. Он оснащается датчиком и включается только при достижении определенной температуры ОЖ.

Практически на всех моделях 31105 устанавливается электрический вентилятор охлаждения, крыльчаткой оснащаются только автомобили с двигателем ЗМЗ 402, а таких машин совсем мало.

Включением электромотора управляет блок управления двигателем, в схеме предусмотрено реле включения вентилятора. Но реле может выйти из строя, и некоторые владельцы авто в обход реле в электрическую цепь подключают тумблер. В случае, если температура поднимается до критической, а вентилятор так и не сработал, тумблером достигается принудительное включение электромотора.

Наиболее известные производители вентиляторов: «Пекар», Luzar, Bosch, Фенокс.

Вентилятор охлаждения от фирмы Фенокс

Водяной насос

Водяной насос обеспечивает циркуляцию ОЖ в системе охлаждения. Чтобы не перегреть двигатель, к выбору помпы для 31105 следует отнестись со всей ответственностью. Производителей запчастей сейчас очень немало, и не вся продукция достаточно качественная.

Среди производителей водяных насосов для моторов ЗМЗ 406 (405) с положительной стороны зарекомендовали компании:

Не самые хорошие отзывы о помпах изготовления Kraft, Fenox, Luzar. В среднем цена насосов колеблется от 900 до 2000 рублей, и она зависит от региона продажи и производителя.

Так выглядит водяной насос от Волги 31105

Качество, судя по отзывам, у этой продукции неплохое. Не слишком хорошо отзываются о помпах Dolz, подозрительно дешевая продукция у фирмы Concord (и не хвалят). Трудно что-то определенное сказать про насосы компании Luzar – реклама идет мощная, но негативных отзывов о деталях этой фирмы в интернете немало. Для желающих купить этот товар – цена вопроса около 1700-1900 руб.

Термостат

Выбор термостата – тоже вопрос важный.

Самыми дорогими будут детали для американского мотора «Крайслер». Оригинальный термостат MOPAR стоит дороже 2 тыс. руб., от фирмы LUZAR деталь будет стоить около 600-700 руб. Для моторов ЗМЗ 405/406/402 (они одинаковые) покупка такой детали обойдется существенно дешевле – в пределах от 150 до 300 рублей.

Источник

Принцип действия

Выше уже было рассмотрено, как устроена система охлаждения инжекторного ЗМЗ-406. Но познакомиться подробнее с принципом работы все-таки не будет лишним.

Камеры сгорания окружены рубашкой, по которой проходит тосол, антифриз или вода. Все эти жидкости отбирают тепло и переносят его к радиатору, откуда тепло передается в атмосферу. Жидкость в процессе работы постоянно циркулирует и тем самым поддерживает оптимальную температуру мотора. Тосол, антифриз и вода при работе образуют накипь, которая может серьезно мешать функционированию всей системы в целом.

Вода в принципе не может быть чистой – она включает соли, различные примеси и агрессивные вещества. Когда температура повышается, все это может выпадать в осадок и образуется накипь в системе охлаждения. Антифризы накипи не образуют, но в процессе эксплуатации разлагаются. Продукты разложения не лучшим образом виляют на механизмы.

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

раздел 5

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Система охлаждения автомобиля Волга ГАЗ 31105 состоит из насоса, радиатора двигателя, вентилятора, термостата, расширительного бачка, рубашки охлаждения (протоков в блоке и каналов в головке блока цилиндров двигателя ЗМЗ 406), соединительных шлангов и трубок, а также радиатора и крана отопителя. Насос охлаждающей жидкости — центробежного типа, установлен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Насос обеспечивает постоянный поток охлаждающей жидкости в двигателе. Тепловой режим двигателя ЗМЗ 406 задается параметрами термостата и датчика включения вентилятора радиатора. Распределением потоков жидкости управляет термостат с двумя клапанами; основным и байпасным. На холодном двигателе основной клапан закрыт, и вся охлаждающая жидкость циркулирует по малому кругу — через рубашку охлаждения блока и головки блока цилиндров, минуя радиатор двигателя и сразу возвращаясь в насос. Это ускоряет прогрев холодного двигателя. При температуре 80-84°С основной клапан термостата начинает открываться, пропуская часть жидкости по большому кругу, а байпасный клапан термостат закрывается. При температуре 94°С основной клапан термостата открыт полностью, а байпасный закрыт и вся жидкость циркулирует через рубашку охлаждения, затем через основной клапан термостата и радиатор двигателя, образуя большой круг циркуляции. Охлаждающая жидкость, проходя через радиатор, охлаждается, отдавая часть тепла окружающему воздуху. Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки обжатием опорных пластин по фланцам бачков. На пластинах остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля ГАЗ 31105, а также для крепления кожуха вентилятора к радиатору. Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение электродвигателем. Электродвигатель включается по команде датчика, установленного в левом бачке радиатора при температуре охлаждающей жидкости 92 °С. В малый круг системы охлаждения включен радиатор отопителя. Количество охлаждающей жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя. С 2005 г. на автомобили Волга ГАЗ 31105 устанавливается кран отопителя с пневмоприводом (см. «Система отопления и вентиляции»). Расширительный бачок — пластмассовый, установлен на кронштейнах над вакуумным усилителем тормозов. Расширительный бачок соединен пароотводящими шлангами с патрубком левого бачка радиатора (вверху) и со штуцером в крышке корпуса термостата, а также наполнительным шлангом — с насосом через тройник, установленный в нижнем шланге радиатора. На расширительном бачке имеется метка МАХ, показывающая верхний уровень охлаждающей жидкости в расширительном бачке. Расширительный бачок закрыт резьбовой пробкой. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Выпускной клапан поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается до 115°С и уменьшаются ее потери на испарение). Впускной клапан открывается при понижении давления в системе охлаждения (на остывающем двигателе). Система охлаждения заполнена 10,5 л незамерзающей жидкости «Тосол». Для слива охлаждающей жидкости в нижней части правого бачка радиатора выполнено сливное отверстие, закрытое резьбовой пробкой, а на левой стороне блока цилиндров предусмотрен сливной кран.

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com

Как будет работать насос с охлаждающей жидкостью

Эта деталь функционирует по центробежному принципу. Его местонахождение впереди самого цилиндрических блоков. Он будет работать от движения шкива вала при помощи поликлинового ремня. Насос призван обеспечивать постоянное движение жидкости, которая охлаждает двигатель. Тепловой режим здесь будет задан теми условиями, которые диктуют датчик и термостат, включающий радиаторный вентилятор.

Как распределяются потоки у жидкости? Ими будет управлять как раз деталь термостата, имеющая два клапана (известных под названиями основного и байпасного). Схема работы будет следующей:

  1. Когда двигатель холодный, то клапан основного значения будет закрытым. В этом случае жидкость для охлаждения будет циркулировать по маленькому кругу: он начинается в рубашке охлаждения и головке блока цилиндров, а дальше проходит мимо радиатора двигателя. Здесь случае жидкость будет возвращаться к насосу.
  2. А уже при температурном показетле от 80 °С откроется клапан основного значения у термостата — жидкость пойдет по большому циклу. В этом случае клапан байпасный у термостата закроется. Когда будет порог в 94°С, основной клапан станет открытым полностью, зато закроется второй. Смесь начнет циркулировать через охладительную «рубашку», потом зайдет в основной клапан. Следующим пунктом будет радиатор у двигателя. Так образуется большой круг. Жидкость, пройдя через сам радиатор обязательно охладится, а часть её тепла уйдет в окружающий воздух.

Схема системы охлаждения

Прежде, чем приступить непосредственно к рассмотрению деталей и улов, которые входят в систему охлаждения мотора стоит рассмотреть, схему устройства узла.

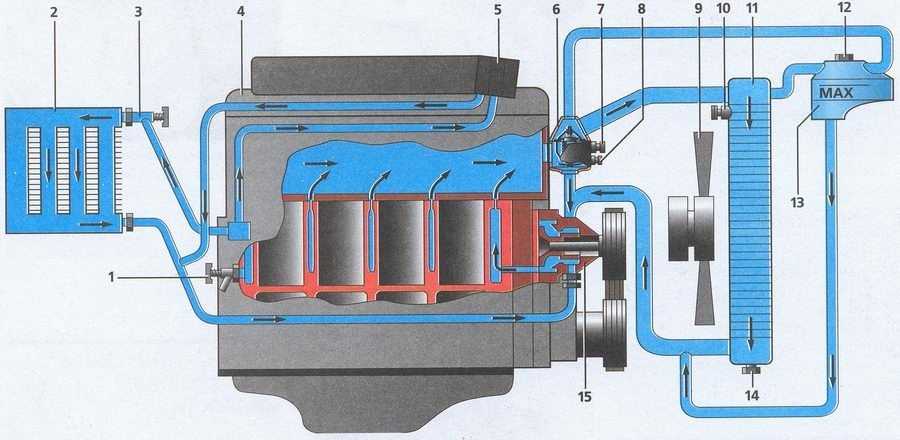

Схема устройства системы охлаждения автомобиля ЗМЗ 406 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата; А — термостат закрыт; В — термостат открыт

Диагностирование системы охлаждения двигателя

Общее диагностирование технического состояния системы охлаждения заключается в определении ее герметичности и теплового баланса.

Заключение о герметичности системы делают, визуально убедившись в отсутствии утечки ОЖ при работающем и неработающем двигателе, а также по скорости убывания жидкости из расширительного бачка в процессе эксплуатации автомобиля.

О тепловом балансе системы судят по времени прогрева двигателя и поддержанию его номинальной рабочей температуры при нормальной нагрузке. Проверку производят с помощью указателя температуры охлаждающей жидкости.

Работа системы охлаждения считается удовлетворительной, если температура двигателя удерживается в пределах 85…95 °С при движении нагруженного автомобиля со скоростью около 90 км/ч.

Проверить общее состояние системы охлаждения и найти конкретные места утечки ОЖ можно при подаче воздуха под небольшим давлением в систему охлаждения.

Для проверки герметичности системы охлаждения можно использовать воздушную сеть (рис. 1, а), а в случае ее отсутствия, воздушный насос (рис. 1, б), которые подсоединяют к пробке расширительного бачка или радиатора.

С помощью редуктора или насоса поднимают давление до величины давления открытия пробки расширительного бачка (0,09…0,13 МПа) в течение 2 мин. Следят за показанием манометра: давление должно быть стабильным, в противном случае визуально определяют утечки ОЖ или проверяют охладители отдельных составных частей двигателя (системы рециркуляции, радиатор охлаждения масла и т.д).

Причиной быстрого убывания ОЖ в системе может быть неправильная работа клапана пробки расширительного бачка и ее недостаточная герметичность. При появлении этой неисправности необходимо проверить состояние клапана пробки и давление его открытия (значение давления указано в технических характеристиках данного двигателя).

Рис. 1. Проверка герметичности системы охлаждения с использованием воздушной сети (а) и воздушного насоса (б): 1 — пневморедуктор; 2 — манометр; 3 — герметизирующая насадка; 4 — радиатор; 5 — насос; 6 — пробка расширительного бачка

Работоспособность радиатора определяют по разности температур ОЖ в его верхней и нижней части, которая должна быть в пределах 8…12 °С. Уменьшение разности температур указывает на наличие накипи в трубках радиатора или на его загрязнение.

При проверке термостата его снимают с двигателя и помещают в емкость с жидкостью, имеющей температуру окружающего воздуха. Можно использовать обычную воду, но, учитывая, что температура ОЖ в современных двигателях может превышать 100 °С, желательно применять технический глицерин, температура кипения которого выше. В случае же использования воды можно установить только начало открытия клапана. Жидкость постепенно нагревают; при температуре 70…80 °С (в зависимости от модели двигателя) должно начаться открытие клапана термостата. За температуру начала открытия принимается та, при которой ход клапана, расположенного со стороны входного патрубка радиатора, составляет 0,1 мм. Для более точного определения величины хода можно использовать индикатор часового типа на кронштейне. Дальнейшее повышение температуры до 90…110 °С (в зависимости от модели двигателя) должно привести к полному открытию клапана (6…8 мм). Если после проведения вышеописанной проверки установлено, что термостат не удовлетворяет указанным условиям, его заменяют новым, так как ремонту он не подлежит.

При появлении утечки ОЖ из радиатора, если найти место утечки не представляется возможным, радиатор проверяют на герметичность. Существуют два способа проверки: непосредственно на автомобиле и при снятом радиаторе.

При проверке на автомобиле радиатор заполняют водой, все патрубки закрывают заглушками, оставив один открытым (через него в радиатор подают воздух под давлением примерно 0,1 МПа). По месту появления воды и определяют место утечки.

Однако из-за сложности доступа к радиатору удобнее проверять его, сняв с автомобиля. После снятия закрывают заливную горловину и все патрубки радиатора, оставив один открытым, через него подают в радиатор воздух под давлением примерно 0,1 МПа. Радиатор помещают в ванну с водой и наблюдают за появлением пузырьков воздуха, которые и укажут точное место утечки.

Жидкостный насос проверяют на отсутствие утечек через нижнее контрольное отверстие. Если при работе насос издает шум, проверяют также его осевой люфт. При появлении утечки ОЖ из жидкостного насоса, шума при работе и увеличенного осевого люфта насоса, его снимают с двигателя, разбирают, проверяют и при необходимости ремонтируют или заменяют насос.

Проверку электрических элементов системы охлаждения проводят с помощью сканеров и тестеров.

Сообщества › ГАЗ Волга › Блог › Переделка системы охлаждения ЗМЗ-шных двигателей (402, 406, 405 и так далее)

Вот система охлаждения ЗМЗ-406, 405 и тд. (у 402 и аналогов почти идентичная)

Если предыдущую картинку немного упростить, что бы было более понятен принцип работы, то получаем:

Помпа 12 закачивает ОЖ (охлаждающую жидкость) в блок цилиндров. Оттуда она выходит двумя путями1) через отопитель салона 3 (отбор происходит в дальней части блока около 4-ого цилиндра) и после поступает опять в помпу через её нижний заборник.2) Через головку блока в передней части двигателя и через термостат поступает в верхний заборник помпы.

Там же установлен термостат 4, который отправляет поток ОЖ или сразу в помпу (если жидкость холодная) или же через радиатор (если горячая). После радиатора поток поступает опять же в нижний заборник помпы.

Иногда, как и в нашем случае) отбор на отопитель делают не от 4-ого цилиндра в блока. а от торца головки блока (это улучшает циркуляции жидкости в блока). Ведь рабочая температура в двигателе — это как средняя температура по госпиталю, где она существенно ниже, а где то и зашкаливает. (понятие локального перегрева).

При эксплуатации в холодное время года с работающим отопителем данная схема работает как нужно, жидкость циркулирует по блоку, самое удалённое место в блоке охлаждается как за счёт различного диаметра отверстий в прокладке головки блока под проход ОЖ, так и за счёт забора ОЖ в отопитель (забор из Головки предпочтительней) и хорошей циркуляции.

А что происходит летом? Вы или вручную закрываете кран отопителя или же как в соболе это делает электрокран отопителя

И в итоге получаем следующую картину охлаждения. Летом. В самую жарищу…

первый цилиндр охлаждается отлично, второй хуже, третий ещё хуже, а в четвёртом имеем картину локального перегрева. Мало что туда поступает уже нагретая ОЖ, так ещё и циркуляция там минимальна… Из-за этого чаще всего и случаются проблемы с четвёртым цилиндром.

В современных двигателях применяют различные пути борьбы с таким перегревом. При аналогичных системах охлаждения.1) циркуляция через радиатор продолжается в любое время года, просто отопитель с помощью заслонок направляет воздух мимо своего радиатора. Вариант неплох, с одной стороны и жидкость хоть немного охлаждается. с другой имеем лишне сопротивление для помпы при прокачке жидкости, опять же циркуляция есть. но далек от идеальной2) кран отопителя закрывает радиатор отопителя и открывает ветвь перепуска жидкости в обход радиатора отопителя

Схематически это выглядит вот так:

Как видно циркуляция жидкости при закрытом кране отопителя даже улучшается (нет сопротивления радиатора отопителя для хода жидкости), а прогрев двигателя до рабочей температуры при схеме будет происходить гораздо быстрее.

Учтите что при открытом отопителе (зимой) ветвь перепуска должна быть закрыта, по избежании уменьшения прохода ОЖ через радиатор отопителя

Небольшой минус — радиатор, вентилятор радиатора и термостат должны работать исправно, причём радиатор и вентилятор — желателен запас по теплоотводу (помпа смешивает охлаждённую ОЖ после радиатора с перегретой идущей от четвёртого цилиндра). поэтому тут нужно или перестраховаться (радиатор должен быть как минимум отмыт, а электровентилятор желательно продублировать), как максимум в ветвь перепуска можно поставить второй небольшой радиатор (это для маньяков)

На Соболе я реализовал вторую схему, организовав ветвь перепуска (в неё же врезал электрообогреватель 220В на зиму). Зимой эта ветвь прогревает двигатель перед запуском, летом — охлаждает

а вопрос теплоотдачи решил промывкой радиатора (он тут в итоге был оставлен тем что и был на машине, а был он судя по всему новым) плюс к штатной электромуфте расположенной на помпе добавил электовентилятор БОШ от донорской волги (потребовало переноса радиатора вперёд на несколько сантиметров и изготовления кронштейнов под электровентилятор). Причём электовентилятор запитал от “мозгов” (ЭБУ) двигателя с программируемой через бортовой компьютер температурой включения от датчика температуры ЭБУ, а электромуфту подключил к штатному датчику установленному в радиатор (с порогом включения 94-99 градусов). Дополнительно водителю вывел 2 кнопки принудительного включения обоих вентиляторов, со световой индикацией работы.

Про реализацию этой теории на практике. “в железе”, будет в следующем бортовике сами знаете в каком бортжурнале)

Где расположен ДТОЖ?

Основным условием корректной работы прибора измерения подобного типа является его непосредственный контакт со средой измерения. Проще говоря — чтобы датчик правильно измерял температуру охлаждающей жидкости, чувствительный его элемент должен быть в эту жидкость погружен.

Как правило, термодатчик располагается в блоке цилиндров в корпусе термостата. Реже — в головке блока. Иногда в системе присутствуют два прибора в обоих местах, измеряющие разные показатели — температуру жидкости на выходе из двигателя и на выходе из радиатора.

Расположение, в зависимости от того, какая это марка и какой движок, может варьироваться, но главное условие всегда должно оставаться неизменным — контакт ДТОЖ с жидкостью.

Процессы, которые регулируются системой автомобиля, основываясь на данных, получаемых с детектора температуры ОЖ:

  • регулировка опережения угла зажигания;
  • корректировка состава горючей смеси, подаваемой в мотор;
  • контроль за системой вентиляции и многое другое.

Принцип действия

Выше уже было рассмотрено, как устроена система охлаждения инжекторного ЗМЗ-406. Но познакомиться подробнее с принципом работы все-таки не будет лишним.

Камеры сгорания окружены рубашкой, по которой проходит тосол, антифриз или вода. Все эти жидкости отбирают тепло и переносят его к радиатору, откуда тепло передается в атмосферу. Жидкость в процессе работы постоянно циркулирует и тем самым поддерживает оптимальную температуру мотора. Тосол, антифриз и вода при работе образуют накипь, которая может серьезно мешать функционированию всей системы в целом.

Вода в принципе не может быть чистой – она включает соли, различные примеси и агрессивные вещества. Когда температура повышается, все это может выпадать в осадок и образуется накипь в системе охлаждения. Антифризы накипи не образуют, но в процессе эксплуатации разлагаются. Продукты разложения не лучшим образом виляют на механизмы.
