Какое сцепление стоит на лада веста и xray и какие о нем отзывы

Установка сцепления

Перед установкой сцепления рекомендуется обработать шлицевые соединения первичного вала и направляющий элемент выжимного подшипника специальной смазкой “ШРУС-4”. Первым делом, ставится выжимной подшипник, далее – вилка, фиксирующие пружины, втулка.

• При установке механизм должен быть размещен строго по центру, процесс контролируется оправой, устанавливаемой в торцевое отверстие коленчатого вала.
• Ведомый диск размещается на этой оправе так, чтобы выступ в области ступицы смотрел в сторону коробки передач. В завершении, ставится корзина сцепления, убирается центрирующий элемент.

Если все выполнено верно, то машина с новым сцеплением будет двигаться ровно, каждая из передач – активироваться четко, без вибраций и посторонних звуков.

Всегда ли проблемы с работой КПП связаны с неотрегулированным сцеплением

Не всегда проблемы механической трансмиссии сигнализируют о сцеплении, которое нужно регулировать. Если кажется, что виновато сцепление, посмотрите список выше. Также рассмотрим другие проблемы с механической коробкой. Частыми неисправностями являются:

• Шум КПП. На нейтрали такое случается при уменьшении или загрязнении масла в коробке, износе подшипников. На передаче проблема может быть в синхронизаторе, слизанных зубьях и убитых подшипниках. При переключении передач дело может быть как раз в неотрегулированном сцеплении, подшипниках, синхронизаторе, нарушении соосности картера сцепления и коленвала, а также в деформированных вилках сцепления и коробки.
• Вибрации. Характерно для ДВС с нарушенным режимом работы на нейтрали либо при разрушении креплений (в том числе самовыкручивание болтов).
• Вытекающее масло. Причина чаще всего в сальниках, уплотнительных прокладках, превышении уровня масла либо деформации самой трансмиссии.
• Передача переключается с трудом или не переключается вовсе. Проблема тут тоже может быть в сцеплении, а также в других факторах – загрязнении, недостатке масла, износе муфт, пружин, шестерни.
• Передача сама по себе выключается. Причин много – синхронизаторы, желобки, пружины, самопроизвольное откручивание болтов и другие.

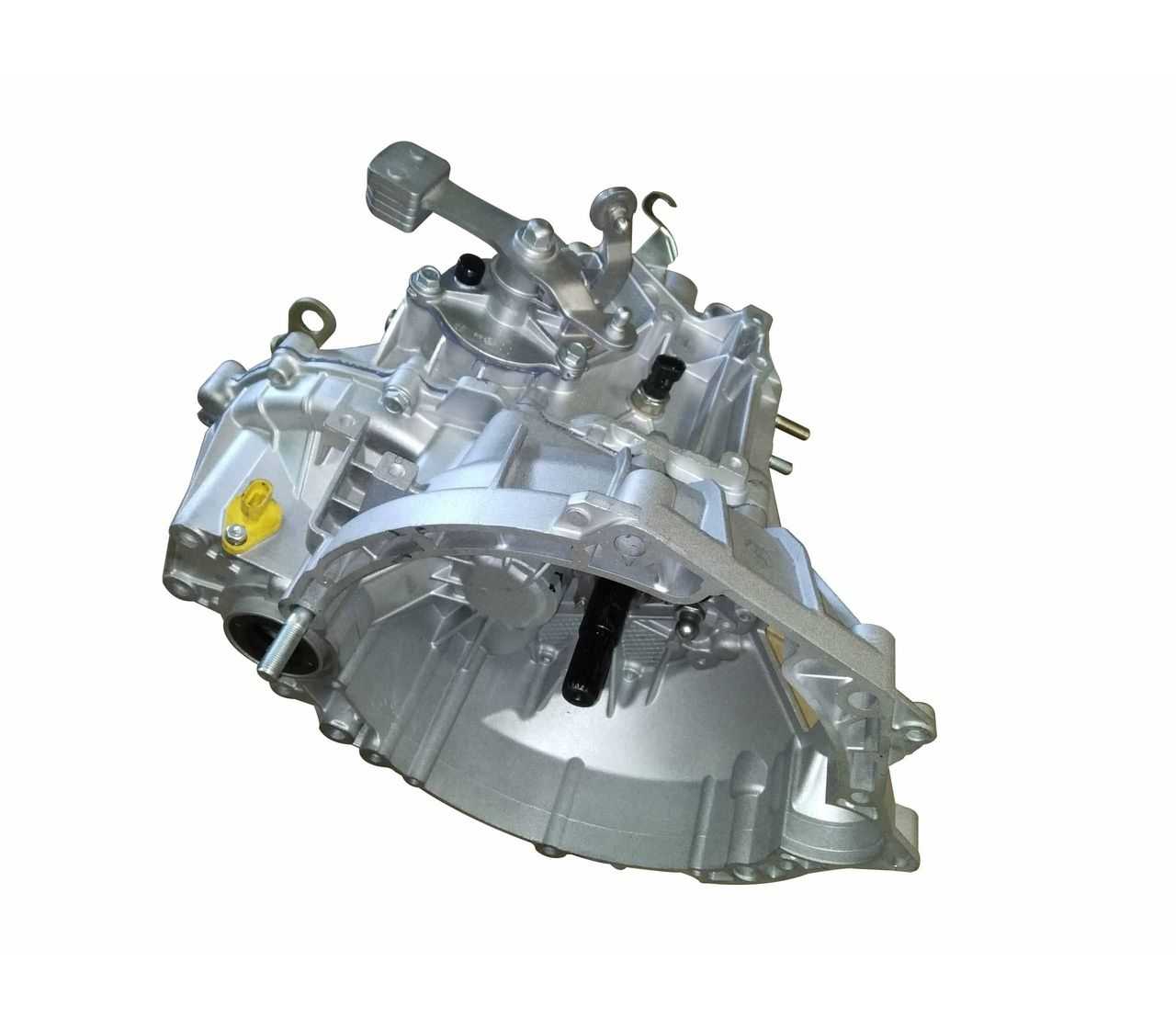

Тросовая коробка передач

Если вы подозреваете сцепление, тщательнее изучите проблему. Далеко не факт, что именно оно виновато.

Как долго проживет коробка передач, напрямую зависит от того, как вы эксплуатируете автомобиль. А от срока службы КПП зависит комфорт, безопасность и управляемость вашей машины.

Если не хотите производить ремонт КПП «Лада Гранта», выполняйте ряд несложных рекомендаций:

• На МКПП одним из главных факторов эксплуатации является переключение передач с полностью выжатой педалью сцепления. Нельзя переключать передачи, когда оно не полностью выключено. Это приводит к ускоренному слизыванию зубьев шестерен. Передачу нужно выбирать соответствующую вашей скорости. Лучше всего передвигаться на четвертой передаче – она прямая и задействует минимум шестерен. Соответственно, их износ уменьшается. Диапазон скорости – 70-100 км/ч.
• Зимой не стоит оставлять машину на длительное время на передаче. Это небезопасно и портит трансмиссию. После того, как вы запустите двигатель, даже если машина будет стоять на нейтрали, она может дернуться.
• Влияет и смазка всех узлов. Периодически проверяйте корпус КПП на предмет подтеков масла. Обычно они появляются рядом с маслозаливной горловиной. Меняйте масло вовремя. Примерный срок замены 50-70 тысяч километров. Не смешивайте масла разных марок, поскольку из-за этого возможен повышенный износ всех трущихся частей.

Рекомендации довольно простые в выполнении. Ремонтировать тросиковую КПП на «Лада Гранта» непросто и недешево, поэтому придерживайтесь их.

Замена троса

Чтобы поменять трос, необходимо провести ряд несложных операций:

в салоне автомобиля (под панелью) откручивается гайка, которая крепит трос к педальному узлу;

со шпильки снимается стопор оплётки;

• с помощью плоскогубцев снимается стопорная скоба;
• извлекается ось педали;
• пружина кронштейна педали также демонтируется;
• плоскогубцами вытягивается на себя и демонтируется упор наконечника;
• педаль освобождается от наконечника тросика;
• извлекается уплотнитель оплётки троса (в моторном отсеке);

• наконечник тросика, соединённый с вилкой, нужно потянуть вперёд на себя и вытащить его из паза;
• демонтировать поводок наконечника;
• демонтировать направляющую втулку;
• протащить тросик сцепления Лада Гранта через отверстие между моторным отсеком и салоном автомобиля.

Перед тем как установить новый трос, его необходимо смазать. Для этого между ним и его оболочкой заливается немного машинного масла. Устанавливается новый тросик в обратной последовательности

Нельзя не обратить внимание на несовершенство механизма натяжения тросика. Причиной его скрипа может стать:

• пластиковая втулка на педали;
• пластмассовый поводок;
• тросик (трос и его оболочка);
• первичный вал КПП.

Большая часть причин устраняется очень просто – нужно смазать трущиеся детали, например, литолом. То же касается и первичного вала – скрип возникает из-за нехватки смазки подшипника. Чтобы его смазать, необходимо добраться до пыльника вилки и, оттянув его, обильно закачать внутрь графитовую смазку.

Сцепление Лада Гранта остаётся все тем же, что и раньше. Точно такие же однодисковые механизмы устанавливались на предыдущие модели – Приору, Калину первого поколения, ВАЗ 2110, 2109, 2108. Завод лишь частично доработал конструкцию, снабдив ее более качественными деталями. Дополнительно появился автоматический натяжитель тросика, который сам по себе является дополнительным источником неисправностей. Это довольно старая разработка, и за время ее использования не было принято мер по устранению самых распространенных неполадок. Напротив, инженеры усложнили конструкцию добавлением дополнительных элементов. С другой стороны, сцепление Лада Гранта недорогое в обслуживании, и купить все необходимые запчасти можно в каждом автомагазине. Любой автовладелец может заменить сцепление Лада Гранта своими руками. Доступность и простота конструкции остаются приоритетом «АвтоВАЗа», хотя качество при этом и не на первом месте.

Другие причины скрипа

Если в расчетах все идеально, а неприятный звук от вас не отстает, то нужно искать других виновников:

• Пластиковая втулка педали. Она может «притереться» к кронштейну и издавать скрипы. Тут все довольно просто, ищем место крепления, вероятно оно ослабло. Подтягиваем. Затем обязательно повторяем процедуру с тросиком
• Поводок наконечника. Вы заметите это еще на первом этапе. Если он скрипит, то надо поменять. Благо в продаже таких деталей полно, да и сам процесс замены не из трудных. Открутили старый — прикрутили новый. Затем снова замеры и регулировка по инструкции выше
• Потеря смазки первичного вала. Это уже проблема самой коробки. Тут решение понятно: смазка.

Если же вы провели все эти мероприятия по ремонту, но от неприятности так и не избавились, то лучшим советом будет визит в автосервис или к официальному дилеру. Расскажите мастеру о том, что вы самостоятельно пытались исправить, но результата не добились. Тогда он сразу будет искать в других местах и не потратит много времени на ремонт.

Чтобы снять педаль сцепления на автомобиле Лада Гранта необходимо выполнить следующие действия:

1. Зафиксировать машину на ровной площадке, выжать рычаг стояночного тормоза, установить противооткатные башмаки на задний ряд колес.
2. Ключом на «14» выкручиваем три болта, отсоединяем вал рулевого управления (салон машины, у основы).
3. Выкручиваем пластиковый фиксатор с поводка троса сцепления.

Пластиковый фиксатор

1. Снимаем защитную скобу, извлекаем палец вакуумного усилителя педали тормоза.

Защитная скоба

1. Отсоединяем колодку с проводами от приборной панели с датчиками на кронштейне.
2. Ключом на «13» выкручиваем четыре гайки, снимаем вакуумный усилитель тормозов.
3. Ключом на «13» отвинчиваем пять гаек, снимаем кронштейн педали сцепления и тормоза в сборе.

После проведения дефектовки, заменяем изношенные элементы новыми, собираем конструкцию в обратной последовательности.

Сцепление автомобиля Лада Гранта

Сцепление — однодисковое, сухое, с центральной пружиной диафрагменного типа. Расположено в алюминиевом картере, конструктивно объединенном с коробкой передач и прикрепленном к блоку цилиндров двигателя.

рис. 1

Кожух сцепления соединен шестью болтами с маховиком двигателя. В маховике имеются три штифта, которые при установке сцепления входят в соответствующие отверстия кожуха, центрируя его. Тремя парами упругих стальных пластин кожух соединен с нажимным (ведущим) диском. Корзину в сборе балансируют на стенде, поэтому заменяют целиком. Замена корзины необходима при кольцевом износе лепестков нажимной пружины на глубину более 0,8 мм, а также при большом износе поверхности нажимного диска или «осадке» пружины.

рис. 2

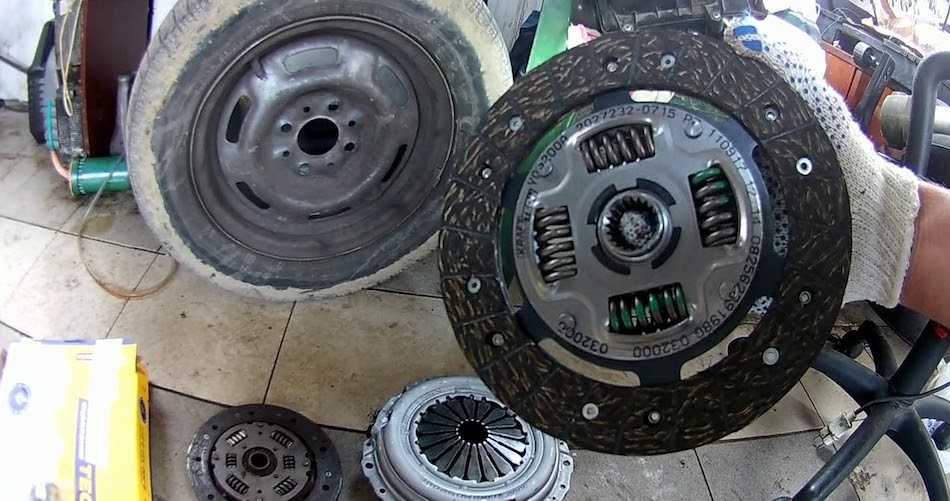

Ведомый диск с пружинным демпфером крутильных колебаний расположен на шлицах первичного вала коробки передач между маховиком и нажимным диском. Ведомый диск заменяют при его осевом биении в зоне фрикционных накладок, ослаблении заклепочных соединений, а также в том случае, если головки заклепок углублены от поверхности накладок менее чем на 0,2 мм.

рис. 3

Привод сцепления — тросовый, беззазорный с автоматической регулировкой длины троса. На резьбовой наконечник троса навернут пластмассовый поводок, который вставляется в рычаг вилки выключения сцепления. В процессе эксплуатации автомобиля накладки ведомого диска изнашиваются, в результате чего рычаг вилки выключения сцепления перемещается вперед (по ходу автомобиля). Поскольку трос связан с рычагом вилки, длину троса при износе накладок необходимо увеличивать для сохранения нормального хода педали сцепления. Изменение длины троса происходит автоматически с помощью регулятора, расположенного в верхнем наконечнике троса и связанного с педалью сцепления. Поэтому в процессе эксплуатации регулировка троса привода сцепления не предусмотрена.

рис. 4

Механизм автоматической регулировки длины троса состоит из пластмассового корпуса, в который вставлен зубчатый наконечник троса, удерживаемый в корпусе двумя подпружиненными фиксаторами. В механизм также входит распорная втулка, надетая на трос, один конец которой входит в корпус механизма.

рис. 5

При нажатии педали распорная втулка отходит от кронштейна оболочки троса и не давит на фиксаторы механизма. В этом случае корпус механизма жестко связан с тросом. Если накладки ведомого диска не изношены, то при отпускании педали втулка только касается кронштейна и не разжимает фиксаторы — зубчатый наконечник троса не перемещается относительно корпуса. По мере износа накладок рычаг вилки выключения сцепления с резьбовым наконечником троса перемещается вперед (по ходу движения автомобиля), натягивая трос. При этом распорная втулка, упираясь в кронштейн, разжимает подпружиненные фиксаторы, и зубчатый наконечник троса выдвигается из корпуса на величину, необходимую для компенсации износа накладок.

Педаль сцепления установлена на оси в кронштейне педального узла. Между вилкой выключения сцепления и лепестками нажимной пружины установлен подшипник выключения сцепления с кожухом в сборе. Кожух подшипника прижимается к лапкам вилки пружинной скобой. Подшипник свободно перемещается по направляющей втулке, закрепленной на картере сцепления. При нажатии педали сцепления трос воздействует на рычаг вилки выключения сцепления, которая перемещает подшипник. Подшипник давит на лепестки нажимной пружины корзины сцепления, при этом нажимной диск отходит от маховика, вследствие чего коленчатый вал двигателя и первичный вал коробки передач могут вращаться независимо друг от друга.

Обзор цен производителей

Производитель артикул	Цена (Руб.)	Ресурс (Тыс. км)
Комплект дисков LADA 2190-316010001	От 3100	85 — 105
—/— 2190-31601000	—/—	—/—
—/— 302050901	—/—	—/—
—/— 302052223	—/—	—/—
—/— 302052307	—/—	—/—
LADA 21810160118001 муфта	От 650	80
LADA 21090160119000 направляющая первичного вала	От 750	75 — 80
LADA 21010160121500 опора вилки	От 150	75 – 95
LADA 21810160120001 вилка	От 800	85 – 95
Соединительная пружина вилки и муфты 21010160118800	От 350	85 — 95

*цены актуальны состоянием на 30.10.2018 года.

Рекомендации по выбору деталей и комплектующих

Преобладающее большинство запчастей представлено отечественным производителем. Зарубежные аналоги дороже на 10-17%. Качество изготовления деталей примерно на одном уровне.

С целью недопущения покупки подделки, пользуйтесь услугами официальных представительств, дилерских центров, авторизированных СТО.

Последнее время становится популярным заказ деталей с их последующей установкой непосредственно в мастерских. Преимущества такого выбора в профессиональном монтаже, оперативной доставке, предоставлении гарантии.

Список интернет магазинов, реализовывающих детали (регион Москва, СПБ, Киев)

№	Название	Адрес
1.	«Вин — код»	вин-код.рф/
2.	«Автопитер»	https://www.autopiter.ru/
3.	«ДвижКом»	https://dvizhcom.ru/
4.	«БалтКам»	https://www.baltkam.ru/
5.	«Элит»	https://eshop.elit.ua/
6.	«Клан»	https://klan.com.ua/

Сцепление не выключается (ведет)

Зачастую, механизм Лады полностью не разжимается из-за гидропривода выключения сцепления. Это может быть как плохая регулировка привода, негерметичность жидкостной системы, клин троса. Такие поломки легко устраняются. Гораздо сложнее когда происходит поломка одного из элементов основного устройства.

Раз механизм не до конца расцепляется, значит что-то его держит: деформированный ведомый круг, образование грязи, ржавчины в шлицевом соединении, износ маховика, а также изменение формы вилки выключения, ослабление нажимного диска. Во всех случаях потребуется замена диска.

Регулировка сцепления на автомобилях Лада Веста

Так как узел постоянно зацепляется/расцепляется, ему нужна точная настройка. Регулировка производится на месте во время установки. Ведомый диск центрируется, корзина, выжимной подшипник тоже – они должны точно входить в шлицы маховика и первичного вала коробки переключения передач.

В дальнейшем можно отрегулировать положение троса сцепления, чтобы педаль была мягче/тверже, чтобы она лучше откликалась на команду (в процессе эксплуатации трос может вытягиваться).

На Ладе с роботизированной КПП регулируется сцепление специальными программами. Адаптацию можно пройти только у официального дилера. Однако, и срок службы сцепления АМТзначительно больше, чем у МКПП.

Как учат в автошколах

В автошколах инструкторы часто учат начинающих водителей в обязательном порядке выжимать педаль сцепления, что позволит избежать рывка автомобиля вперёд в том случае, если водитель не включил нейтраль и пытается завести машину. Тем самым предупреждаются мелкие ДТП, когда на тесном паркинге новички пытаются завести машину на передаче, автомобиль резко дёргается, ударяя впередистоящую машину.

Более продвинутые специалисты рассказывают новичкам в автошколах, что выжимать сцепление необходимо не столько для предупреждения заведения на передаче, сколько для упрощения запуска двигателя. Дело в том, что в мороз масло загустевает, соответственно стартеру сложно прокрутить коленвал, что не позволяет завести двигатель. Если выжать сцепление, то снимается нагрузка от коробки передач, соответственно мотор можно завести в холод, при изношенном стартере или слабом аккумуляторе.

Устройство сцепления

На Ладе Весте, а также на всех ее модификациях, включая кроссовер X-RAY и версии Кросс, устанавливается стандартный узел с одним диском. Соприкосновение фрикционного и ведущего диска происходит под действием пружины. Главное отличие сцепления Весты от других моделей АвтоВАЗа заключается в приводе.

Конструктивно сцепление Весты устроено по стандартному типу и представляет собой нажимной и ведомый диски, взаимодействующие между собой. В корзину устанавливается нажимной диск, сама корзина – это стальной корпус. Нажимной диск в корзине прижимается при помощи специального устройства в виде пружины. Корзина сцепления устанавливается непосредственно на маховик силового агрегата, крепится жёстко на болтовые соединения.

Диск с фрикционными накладками ставится между маховиком и ведущим диском. Ведомый диск сцепления также называют фрикционным из-за специальных накладок, закреплённых по обе стороны. По центру в отверстие устанавливается демпфер с пружинами, предназначенный для устранения колебаний во время включения сцепления. Фрикционный диск насажен через ступицу на первичный вал двигателя.

Особенности гидропривода сцепления Весты

Гидравлический привод состоит из трубопроводов и двух цилиндров (рабочий и главный). От главного цилиндра давление от штока передается на рабочий. Тот, в свою очередь, посредством трубопроводов оказывает воздействие на прижимное устройство. Рабочий цилиндр представляет собой модуль, где также расположен выжимной подшипник. Всё это смонтировано в картере сцепления.

Тормозная жидкость выполняет функции рабочей. Для обеспечения надёжности и работоспособности гидропривода необходимо своевременно менять рабочую жидкость согласно регламенту. К неполадкам в работе гидравлического привода чаще всего приводит воздух в системе. В запущенных случаях на автомобиле просто невозможно будет переключать скорости.

Особенности электропривода сцепления на Весте

Электрический привод, в отличие от гидравлического, устроен несколько иначе, он оказывает действие непосредственно на вилку сцепления. При повороте вилки усилие давит на выжимной подшипник, а тот, в свою очередь, – на лепестки пружины нажимного диска. Выжимной подшипник усиленный и находится в работе постоянно, а пружина всегда прижата к муфте из-за отсутствия каких-либо зазоров.

Выжимной подшипник не нуждается в периодическом обслуживании, т. е. смазка не нужна, производитель позаботился и об этом. Подшипник служит долго и при сбоях попросту меняется. Узнать об этом можно по характерному шуму. Выжимной необходимо заменить и при замене ведомого или нажимного дисков, вне зависимости от того, исправен подшипник или нет.

Сбои в работе гидропривода легко устранить своими руками, зачастую достаточно прокачать систему и избавиться от воздуха. А с электромеханическим приводом устранение неисправностей дела обстоят куда сложнее. Подобная процедура на автоматических и роботизированных КПП называется адаптация, и выполнять ее без знаний, навыков и оборудования невозможно. В таких случаях единственно правильное решение это обращение к официальному дилеру.

На сегодня завод АвтоВАЗ активно внедряет в свои автомобили современные технологии, это касается и сцепления. Сейчас для этого используют конструктивные элементы, отвечающие мировым стандартам качества. Фрикционные накладки и пружины значительно надёжнее и долговечнее.

Как заменить трос в механизме сцепления?

Как правильно осуществляется замена троса сцепления? Ниже приведены подробные аспекты инструкции, позволяющей успешно заменить трос.

1. Сначала приступаем к откручиванию гайки троса от кронштейна, которая расположена под приборной панелью. Это действие выполняем посредством ключа на «8», после чего появляется доступ к демонтажу упора кронштейна.
2. Отсоединяем стопорную скобу, которая разместилась на «пальце».
3. Далее снимаем корпус компенсационного устройства (пользуемся отверткой).
4. С педального пальца извлекаем фторопластовую втулку.
5. Производим визуальный мониторинг элемента узла на предмет присутствия износа. Если таковые «артефакты» присутствуют на поверхности втулки, то ее однозначно заменяем, выполнив предварительную обработку солидолом.
6. Осуществляем демонтаж уплотнителя троса, который вмонтирован в технологическое отверстие лобового щита кузова (по фото его можно наблюдать из подкапотного пространства).
7. Тянем по ходу движения тросовый наконечник до момента извлечения его из паза вилки.
8. Ключом на «17» «побеждаем» гайку, посредством которой наконечник троса удерживается на соответствующем кронштейне трансмиссионного агрегата. Для предотвращения проворачивания наконечника применяем дополнительный ключ.
9. Теперь переходим к демонтажу тросового наконечника, после чего извлекаем данный элемент из отверстия. Сам трос также можно вынуть.
10. Завершив обозначенные манипуляции, начинаем монтаж нового узла.
11. Сначала пропускаем трос в ранее обозначенное отверстие лобового щита.
12. Обрабатываем втулку специальным составом и фиксируем элемент компенсации износа на соответствующем пальце.
13. Теперь крепим трос непосредственно к педали и возвращаем на место ранее снятое уплотнение.
14. Перемещаемся к монтажу наконечника на кронштейне трансмиссии LADA Granta. Удерживающую гайку завинчиваем с потребным моментом (не переусердствуем).
15. Помним о необходимости накрутить поводок.
16. Монтажную процедуру продолжаем перемещением нижнего наконечника в направлении вперед до возникновения ощущения упора.
17. Удерживаем наконечник в обозначенном положении и одновременно осуществляем замер расстояния, которое было освещено нами ранее (конкретнее: на участке «поводок – вилка»). Если параметр некорректен, вращаем поводок до появления оптимального значения.
18. Помним о необходимость смазать тело поводка до момента его установки в узел. Подвергать смазке необходимо плоскость, находящуюся в контакте с вилкой.
19. Завершающим действием является многократный выжим педали на полную величину. Затем снова производим контрольное измерение в секторе «вилка – поводок» и, если оно имеет отклонение от регламента (27 мм), производим повторное регулирование. Таким образом замена троса сцепления завершена.

Как меняют сцепление на «Гранте»

Иногда есть желание самому заменить неисправный механизм, но многие не знают, как поменять диск сцепления на Гранте и не хотят обращаться в автосервис. Но этот процесс не такой простой, как кажется. Поэтому у многих автовладельцев возникает масса вопросов при ремонте. Для замены диска сцепления «Гранты» необходимо демонтировать тросовую либо кулисную коробку передач.

Подготовка

Замена диска сцепления на «Гранте» 8-клапанной начинается с подготовительного этапа. На автомобилях с 16 клапанами процесс замены мало чем отличается. Инструменты для работы:

• ключи разных размеров;
• отвертки;
• молоток;
• графитная смазка;
• новая запчасть (в сборе);
• домкрат;
• плоскогубцы.

Новая запчасть в упаковке

Заедьте на яму для ремонта. Отсоедините клеммы аккумулятора и достаньте стартер из автомобиля.

Снятие приводных валов

Для начала слейте все масло из КПП. Снимите колеса и открутите гайки передних ступиц. Отодвиньте амортизаторную стойку.

Извлеките хвостовик привода из ступицы колеса. Выдавите внутренний шарнир. Монтажная лопатка поможет это сделать.

Снятие МКПП

Чтобы снять МКПП, нужно открутить защиту двигателя. Снимите крышку, закрывающую картер. Отключите фишку питания датчика скорости и отключите провод, идущий на фонари заднего хода. Отсоедините реактивную тягу и приводные валы от коробки передач. Для снятия диска сцепления на «Гранте» следует снять тросик привода, который подходит к коробке. Для удобства отведите трос в сторону.

Поэтапная замена диска сцепления

Открутите крепеж МКПП от двигателя. Подставьте регулируемую опору, подходящую по габаритам под коробку передач. Открепите кронштейн опоры от КПП (крепится на 3 гайки). Сдвинув ее максимально назад, извлеките коробку снизу автомобиля.

Снятие муфты

Удерживая маховик, открутите кожух крепления корзины к маховику. После этого можно снимать корзину вместе с ведомым диском.

Дефектовка

На диске не должно быть трещин. Внимательно осмотрите его по всей рабочей площади. Проверьте толщину фрикционного слоя: при ослаблении заклепочного соединения, диск следует заменить.

Не должно быть осевого биения. Демпферные пружины должны плотно сидеть на своих местах.

Осмотрите корзину на наличие дефектов. Неисправные детали требуется заменить.

Как выбрать узел на замену

Задумываться о том, сколько стоит диск сцепления на «Ладу Гранту», не приходится. Лучше всего устанавливать оригинальные запчасти, которые производятся исключительно под этот автомобиль. Некоторые бренды выдают свой некачественный продукт за оригинальные изделия

Поэтому всегда обращайте внимание на поставщика, у которого покупаете. Попросите у него сертификат на продукцию

Если такового нет, лучше покупать в другом месте.

Замена диска

Замена диска сцепления «Лады Гранты» необходима при появлении симптомов изношенного механизма, таких как запах, повышенные вибрации, большой свободный ход педали. Необязательно менять весь механизм в сборе, достаточно поменять диск, оставив старую корзину.

Замена сцепления в сборе

При плохом прижатии ведомого диска к маховику следует заменить механизм в сборе. Бывает, что механизм «ведет» или автомобиль стартует с сильными рывками. В этом случае также рекомендуется заменить полностью весь механизм.

Центровка

Важно при установке узла на место правильно его отцентровать. При неправильной центровке КПП в правильное положение не встанет

Чтобы отцентрировать ведомый диск, применяются специальные оправки для центровки, которые продаются в автомобильных магазинах.

Установка коробки и сборка автомобиля

После полной или частичной замены муфты необходимо поставить коробку передач в исходное положение в обратной последовательности и собрать все части автомобиля, которые подвергались демонтажу.

Проверка

Для проверки исправности необходимо на ровной поверхности включить третью скорость, зажать ручник и попытаться тронуться с места. Если автомобиль глохнет – диск не изношенный и прослужит вам еще долгое время.

При движении передачи должны переключаться плавно, без рывков и посторонних звуков.

Что будет с авто, если не выполнить регулировку сцепления

Если своевременно не отрегулировать сцепление на «Гранте» с тросовой коробкой, могут возникнуть следующие проблемы:

• Пробуксовка сцепления. Подобная неисправность возникает из-за отсутствия свободного хода у педали. Передача крутящего момента от маховика и коленвала на КПП и ведущую ось будет неполной. Машина может не трогаться с места либо ехать медленно при полностью опущенной педали. Может быть запах гари.
• Несвоевременная реакция на педаль. Срабатывание может быть как раннее, так и позднее. При раннем автомобиль трогается, как только педаль начинают отпускать (нет свободного хода). При позднем машина едет, когда педаль уже почти полностью отпущена.
• Сцепление выключается не до конца, фрикционный диск не отделяется от маховика. Передачи будут переключаться с усилием, появится звук удара зубьев синхронизаторов об шестерни КПП. Шестерни могут лишиться зубьев.

КПП 2181 получилась неплохой. Инженеры устранили многие недостатки предыдущей модели. Ремонт КПП на «Лада Гранта» ожидаемо дешевле, чем на других автомобилях. Несмотря на то, что в последующих автомобилях недостатки устранили, у автолюбителей сложилось неприятное впечатление о новой коробке. Остальных водителей радует четкость включения передач и уменьшение вибраций.

Признаки и причины неисправностей

Симптомы поломки ДПКВ:

• двигатель невозможно завести или он самопроизвольно глохнет через некоторое время;
• отсутствует искрообразование;
• периодически возникает детонация ДВС при динамических нагрузках;
• неустойчивые обороты на холостом ходу;
• снижается мощность двигателя и динамика автомобиля;
• при переключении режимов происходит самопроизвольное изменение числа оборотов;
• на приборной панели загорелся Check Engine.

Симптомы указывают на следующие причины, почему может быть неисправен датчик ПКВ:

• замыкание между витками в обмотке, может искажаться сигнал о положении поршня в НМТ и ВМТ;
• поврежден провод, связывающий ДПКВ с ЭБУ – должное оповещение не поступает в бортовой компьютер;
• дефект зубьев (потертости, сколы, трещины), может не заводиться двигатель;
• попадание посторонних предметов между зубчатым шкивом и измерителем или повреждение во время осуществления работ в подкапотном пространстве нередко становится причиной неисправности ДПКВ.

Проблемы с запуском двигателя

Варианты неисправности датчика коленного вала, влияющие на ДВС:

1. Двигатель не запускается. При повороте ключа в замке зажигания стартер крутит ДВС и гудит бензонасос. Причина в том, что ЭБУ мотора, не получая сигнал датчика положения коленвала, не может правильно направить команду: в котором из цилиндров давать искру, а в каком открывать форсунку.
2. Мотор прогревается до определенной температуры и глохнет или не заводится при сильном морозе. Причина одна – микротрещина в обмотке датчика ПКВ.

Неустойчивая работа двигателя в различных режимах

Происходит это при загрязнении ДПКВ, особенно при попадании на него металлической стружки либо масла. Даже незначительное воздействие на датчик синхронизации магнитной микростружки меняет его эксплуатационные характеристики, потому как измеритель отличается высокой чувствительностью.

Наличие детонации мотора с увеличением нагрузки

Наиболее частая причина – отказ измерительного прибора, а также микротрещина в обмотке, расходящаяся при вибрации, или раскол корпуса, в который попадает влага.

Признаки детонации ДВС:

• нарушение плавного процесса сгорания топливно-воздушной смеси в цилиндрах ДВС;
• хлопки в ресивер или выхлопную систему;
• пропуски зажигания;
• явное снижение мощности мотора.

Снижение мощности двигателя

Сила мотора падает при несвоевременной команде на подачу топливовоздушной смеси. Причина неисправности – расслоение демпфера и сдвиг зубчатой звезды по отношению к шкиву. Мощность мотора снижается еще из-за повреждения обмотки либо корпуса измерителя положения коленного вала.

Замена сцепления на Ладе Гранте без снятия МКПП

Необходимые материалы, инструменты:

• гидравлический (механический) домкрат;
• смотровая яма;
• плечо;
• ветошь;
• комплект автоинструментов;
• дополнительное освещение;
• жидкость WD-40.

Алгоритм замены сцепления

1. Вывешиваем переднюю часть машины, устанавливаем ее на деревянные проставки.
2. Отвинчиваем болты, снимаем колесо, крепления наконечника шаровой опоры.

Крепления наконечника шаровой опоры

1. Снимаем клеммы с аккумуляторной батареи.
2. Отсоединяем датчик массового расхода воздуха (ДМРВ), извлекаем воздушный фильтр.

Воздушный фильтр

1. Снимаем трос сцепления с вилки. Отпускаем гайку на «10».

Трос сцепления

1. Ключ на «17», выкручиваем болты крепления стартера, извлекаем его.

Болты крепления стартера

1. Отпускаем верхние крепления МКПП к блоку цилиндров.
2. Снимаем датчик скорости, извлекаем его, отвинчиваем тросик спидометра.
3. Ключ на «19», демонтируем продольный рычаг, растяжку.
4. Выкручиваем нижний болт крепления стартера.

1. Снимаем реактивную тягу, выкручиваем нижние крепления коробки передач.

Нижние крепления коробки передач

1. Отвинчиваем гайку на хомуте тяги привода КПП.
2. Подставляем опоры под поддон картера, откручиваем две подушки двигателя, опускаем его.

1. Аккуратно отодвигаем КПП, опускаем ее на трос в подвисшем состоянии.
2. Доступ к сцеплению обеспечен, проводим профилактические работы.

По завершению устанавливаем в обратной последовательности.

Замена сцепления на Ладе Гранте (робот)

Процесс профилактики и замены аналогичен вышеописанному. При условии соблюдения рекомендаций, проблем с установкой у ремонтника не возникнет.

Главная задача — не повредить верхний актуатор при демонтаже/установке АКПП. С целью облегчения разбора АКПП, предварительно снимаем поперечину подрамника.

Опускаем две подушки двигателя, отводим АКПП, проводим замену сцепления. По окончанию, собираем конструкцию в обратной последовательности.

Как устроено сцепление

Устройство сцепления на ВАЗ-2190 с тросовой коробкой является довольно простым и понятным для опытного автолюбителя. Как только вы откроете капот, вы наверняка сразу же заметите трос. Он удерживается с помощью втулки

Обратите внимание на вилку сцепления, через которую пропущен наконечник, а на нем располагается специальный пластиковый поводок. Этот самый поводок можно накрутить на наконечник либо же, наоборот, скрутить

Соответственно, будет регулироваться и натяжка троса.

Перед началом работы вам обязательно понадобится демонтировать фильтр. Он будет мешать вам, поэтому временно его устраняем. Делается это достаточно просто:

1. Снимаем клемму «минус» с аккумулятора.
2. Отключаем разъем ДМРВ, адсорбер и стяжку крепления. Все эти элементы нам сейчас не нужны.
3. Чтобы убрать фильтр, нужно будет вытащить опоры из специальных отверстий. Теперь конструкцию можно убрать.

Итак, когда фильтр снят, пришла пора приступать к основным работам. Найдите визуально вилку и наконечник. Постарайтесь вытащить наконечник с помощью плоскогубцев (не забудьте перемотать изолентой).

Замена троса

Чтобы поменять трос, необходимо провести ряд несложных операций:

в салоне автомобиля (под панелью) откручивается гайка, которая крепит трос к педальному узлу;

со шпильки снимается стопор оплётки;

• с помощью плоскогубцев снимается стопорная скоба;
• извлекается ось педали;
• пружина кронштейна педали также демонтируется;
• плоскогубцами вытягивается на себя и демонтируется упор наконечника;
• педаль освобождается от наконечника тросика;
• извлекается уплотнитель оплётки троса (в моторном отсеке);

• наконечник тросика, соединённый с вилкой, нужно потянуть вперёд на себя и вытащить его из паза;
• демонтировать поводок наконечника;
• демонтировать направляющую втулку;
• протащить тросик сцепления Лада Гранта через отверстие между моторным отсеком и салоном автомобиля.

Перед тем как установить новый трос, его необходимо смазать. Для этого между ним и его оболочкой заливается немного машинного масла. Устанавливается новый тросик в обратной последовательности

Нельзя не обратить внимание на несовершенство механизма натяжения тросика. Причиной его скрипа может стать:

• пластиковая втулка на педали;
• пластмассовый поводок;
• тросик (трос и его оболочка);
• первичный вал КПП.

Большая часть причин устраняется очень просто – нужно смазать трущиеся детали, например, литолом. То же касается и первичного вала – скрип возникает из-за нехватки смазки подшипника. Чтобы его смазать, необходимо добраться до пыльника вилки и, оттянув его, обильно закачать внутрь графитовую смазку.

Сцепление Лада Гранта остаётся все тем же, что и раньше. Точно такие же однодисковые механизмы устанавливались на предыдущие модели – Приору, Калину первого поколения, ВАЗ 2110, 2109, 2108. Завод лишь частично доработал конструкцию, снабдив ее более качественными деталями. Дополнительно появился автоматический натяжитель тросика, который сам по себе является дополнительным источником неисправностей. Это довольно старая разработка, и за время ее использования не было принято мер по устранению самых распространенных неполадок. Напротив, инженеры усложнили конструкцию добавлением дополнительных элементов. С другой стороны, сцепление Лада Гранта недорогое в обслуживании, и купить все необходимые запчасти можно в каждом автомагазине. Любой автовладелец может заменить сцепление Лада Гранта своими руками. Доступность и простота конструкции остаются приоритетом «АвтоВАЗа», хотя качество при этом и не на первом месте.
