Не горят стоп-сигналы машины: как найти причину

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

  • перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
  • плохой контакт в местах разъемов;
  • перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
  • плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
  • повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
  • неисправность концевика стоп-сигналов, так называемой лягушки;
  • обрыв проводки, окисление контактов.

Алгоритм поиска неисправности

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками

Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем

Последовательность поиска причины поломки:

  • проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
  • при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
  • включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
  • проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
  • при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Если, к примеру, на обоих выводах концевика при нажатии на педаль тормоза есть +, но он не приход к разъему фонарей, значит, необходимо искать место обрыва проводки. Проверить имеющуюся «лягушку» можно мультиметром. Имитируйте состояние нажатой педали тормоза, приставьте к выводам щупы, включив мультиметр в режим измерения сопротивления. Если между выводами отсутствует сопротивление – концевик неисправен. Если для диагностики вы демонтировали концевик педали тормоза, при монтаже правильно отрегулируйте его положение. Лампочки стоп-сигналов должны загораться при малейшем касании педали тормоза.

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.

Пневматические выключатели стоп-сигнала

Выключатели данного типа применяются на автотракторной технике, оснащенной тормозной системой с пневмоприводом. Этот прибор может использоваться в качестве датчика для включения и отключения различного электрооборудования при определенном давлении воздуха в системе.

Основу прибора составляет металлический корпус, разделенный на две камеры резиновой диафрагмой. Под диафрагмой образуется герметичная камера, к которой подводится воздух из пневматической системы, для подключения к контуру выполнен резьбовой штуцер или присоединительный канал с внутренней резьбой. Над диафрагмой располагается камера с контактной группой, которая состоит из двух неподвижных контактов и одного подвижного. Причем возможны два конструктивных варианта контактной группы:

  • Неподвижные контакты выполнены в виде штырьков, подвижный — в виде пластины, расположенной на диафрагме под штырьками;
  • Подвижный контакт выполнен в виде штырька, над которым расположен один из неподвижных контактов, второй неподвижный контакт имеет постоянное соединение с подвижным контактом через возвратную пружину.

Выключатель устанавливается в пневматической магистрали колесных тормозных механизмов. При торможении давление в магистрали повышается, что приводит к прогибу диафрагмы и подъему расположенного на ней подвижного контакта – происходит замыкание цепи и включение стоп-сигналов. При отпуске педали давление в магистрали падает, диафрагма под действием пружины отходит от контактов и разрывает цепь.

Пневматические выключатели оптимально подходят для работы в прицепах, так как они делают ненужными сигнальные цепи для включения стоп-сигналов от тягача. И в целом выключатели данного типа упрощают и повышают надежность электросистемы транспортного средства.

Не работает стоп сигнал на Ваз 2110

Выезжать с такой проблемой на дорогу запрещено правилами дорожного движения. Это создаст проблемы не только для вас и вашего автомобиля, но и для других участников движения.

В этой модели предусмотрен контроль состояния ламп стоп-сигнала, при появлении неисправности мигает сигнальная лампа. Однако прекращение работы может быть вызвано и по другим причинам.

Вот о них и поговорим в этой статье.

Отказ может произойти в пути, до сервиса далеко, а продолжать движение нужно. Поэтому любой водитель должен знать примерные причины отказов и что делать в таком случае. Для глубокой проверки желательно иметь автотестер или мультиметр. В крайнем случае, может выручить контрольная лампочка. Желательно распечатать и возить с собой список предохранителей и цепей, которые они защищают.

С чего начать проверку

Цепи питания ламп стоп-сигнала защищает предохранитель F17 на 7,5 Ампера, но кроме них на нём запитаны лампы освещения салона, подсветки замка зажигания, часы или компьютер. В том случае, когда всё это не работает, следует проверить этот защитный прибор.

Если предохранитель перегоревший, перед установкой нового попытайтесь установить причину его выхода из строя. Если в цепи имеется короткое замыкание, то перегорание будет происходить бесконечно, пока не будет, найдена и устранена причина короткого замыкания.

Далее следует проверить исправность выключателя стоп-сигнала, который устанавливается на кронштейне педали тормоза. На одном из двух подходящих проводов должно быть наличие бортового напряжения. Его можно проверить прибором или контрольной лампой.

Появление света подтвердит отказ выключателя, его отсутствие предлагает продолжить поиск.

На что ещё обратить внимание

Очень часто появление таких неисправностей случается по вине задних фонарей, а если точнее, то в местах подключения разъёмов с проводами и патронов для ламп.

Проверьте измерительным прибором или контрольной лампой наличие питания на разъёмах заднего фонаря при нажатой педали тормоза или замкнутых между собой проводами на выключателе.

Если оно отсутствует, следует тщательным образом проверить состояние жгута с проводами.

Окисление контактов в разъёмах или патронах электрических ламп убирают доступными средствами. Нежелательно для этого использовать наждачную бумагу, даже очень мелкую. Лучше всего для этого подходят спиртосодержащие жидкости, которыми и удаляют появившиеся окисления.

Не работают стопы ВАЗ 2114 (2113)

Причин того, что стопы (стоп-сигналы) автомобиля ВАЗ 2114, 2113 не работают немного. Перечислим их все и попробуем разобраться с этой неисправностью самостоятельно.

Перегорела лампа стоп-сигнала в заднем фонаре

Чаще всего перегорает всего одна лампа, но бывает, что и две.

В таком случае придется заменить лампу новой или заведомо исправной. Для стоп-сигнала применяется лампа P21W. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре. Их можно использовать для проверки лампы стопа путем замены.

Окислились контакты в патроне лампы стопа

При этом возникает «обрыв» в электрической цепи лампы. Чаще всего, в таком случае, не будет работать один стоп-сигнал, а другой будет гореть.

Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.

Неисправна колодка проводов на задний фонарь (фишка)

Либо ненадежно закреплена, либо окислились контакты. В любом случае в электрической цепи будет «обрыв».

Необходимо несколько раз снять-надеть колодку на выводы платы заднего фонаря для восстановления окислившегося или ненадежного контакта. В последствии можно зачистить выводы на плате и наконечники проводов в соединительной колодке.

Сгорел предохранитель в монтажном блоке

Если предохранитель сгорел, не будут гореть обе лампы стоп сигналов в задних фонарях.

Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 (2113) защищает предохранитель F3 (7,5А) в монтажном блоке предохранителей и реле. Проверьте целостность предохранителя. В случае неисправности замените новым. Если предохранитель опять сгорел, следует искать короткое замыкание в цепи. По схеме подключения показанной ниже.

Осыпалась дорожка в плате заднего фонаря

Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.

Необходимо снять плату заднего фонаря, где не горит стоп и осмотреть ее на предмет повреждения дорожек. Если визуально обнаружить место повреждения не удается следует «прозвонить» дорожки мультиметром или контрольной лампой. К поврежденной дорожке припаивается проводок и плата продолжает функционировать дальше. Подробности в статье «Проверка платы заднего фонаря».

Пропала «масса» заднего фонаря

При этом может не работать или один или два фонаря. Минусовой провод лампы каждого из задних фонарей выходит из его соединительной колодки проводов (фишки) и крепится на кузов рядом с ним. Со временем это соединение окисляется и контакт пропадает (цепь размыкается).

Необходимо отвернуть гайку крепления наконечника минусового провода к кузову. Зачистить шпильку и наконечник. После чего контакт восстановится и стоп загорится.

Неисправен выключатель стоп-сигналов

В случае его неисправности не будут гореть оба стоп-сигнала. Выключатель расположен под педалью тормоза и после ее нажатия замыкает контакты электрической цепи стопов.

Снимаем с него два провода – бело-красный и розово-красный, и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь. Помимо этого проверяем регулировку свободного хода педали тормоза так как возможно нарушено положение выключателя, он срабатывает не до конца и контакты не замыкаются.

«Обрыв» в электрической цепи ламп стопов

Причиной «обрыва» могут быть ненадежно закрепленные фишки жгутов проводов, окисление контактов в них, переламывание проводов цепи или их повреждение в результате ремонта.

При помощи мультиметра в режиме вольтметра можно проверить наличие напряжения на различных участках электрической цепи и определить поврежденный участок. Для этого лучше всего использовать схему.

В первую очередь проверяем наличие напряжения на наконечнике красного провода в колодках задних фонарей чтобы понять неисправность в фонарях или цепи. После чего проверяем наличие напряжение на наконечнике бело-красного провода выключателя стоп-сигналов под педалью тормоза.

Примечания и дополнения

Перед проведением детальной диагностики неисправности стопов ВАЗ 2114, 2113 необходимо визуально осмотреть доступные участки цепи включения ламп стоп-сигналов и ее элементы, а так же вспомнить проводился ли какой-либо ремонт на автомобиле, так как зачастую решение проблемы оказывается на поверхности.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Инструкция по подключению своими руками

Автомобильные лазерные стоп-огни представляют собой универсальный излучатель, поэтому, как сказано выше, его можно установить на любую модель авто. Монтаж устройства можно произвести как в гаражных условиях, так и обратившись за помощью к специалистам. Судя по отзывам других автолюбителей, процедура установки — это достаточно простая задача, поэтому предлагаем вам ознакомиться с подробной инструкцией по монтажу лазера.

Установка устройства должна осуществляться на задней части транспортного средства, его можно зафиксировать:

  • под номером автомобиля;
  • на днище машины;
  • под самой оптикой;
  • в салоне авто, в частности, за задним стеклом.

Как вы понимаете, процедура установки может отличаться в зависимости от выбора места крепления. В любом случае, в ходе монтажа сам лазер должен быть установлен в специальный держатель, который идет в комплекте и устанавливается на машину. Фиксация держателя осуществляется с помощью саморезов, шурупов или двухстороннего скотча. Последний вариант менее надежен, особенно, если устройство монтируется не в салоне авто, а снаружи. В результате температурных перепадов, а также дождей, двухсторонний скотч быстро расклеится, что приведет к отсоединению лазеры (автор видео — канал Познавательный).

Когда монтаж девайса будет окончен, нужно будет сам излучатель направить вниз, при этом угол наклона должен составить не больше 45 градусов. Это позволит предотвратить ослепление водителей автомобилей, идущих сзади. Теперь вам остается только подключить девайс к бортовой сети автомобиля.

В данном случае у вас также есть несколько вариантов реализации питания от электросети:

  1. Можно подключить устройство к габаритной оптике. В данном случае лазеры будут не стопами, а габаритами, то есть будут гореть всегда при активации габаритного освещения.
  2. Самый оптимальный вариант — подключить девайс к стоп-огням. Соответственно, при реализации этого способа лазер будет активироваться тогда, когда водитель жмет на тормоз.
  3. Как вариант, устройство можно подключить к противотуманным фонарям. В этом случае его активация также будет происходить вместе с включением ПТФ.

Цена вопроса

Стоимость лазера напрямую зависит от его функциональности. Более простые варианты в виде линии на асфальт будут стоить в среднем около 600 рублей. Можно приобрести лазер, который будет проецировать на землю логотип или название автомобиля — такой девайс обойдется покупателю в среднем в 900 рублей. Как вариант, можно купить более дорогой вариант, который будет проецировать на землю сложный узор — стоимость такого лазера составит около 1300 рублей.

Загрузка …

Вопросы выбора и замены выключателя стоп-сигнала

Выключатели стоп-сигнала интенсивно работают при эксплуатации транспортного средства, поэтому они с высокой степенью вероятности могут выходить из строя. Как показывает практика, ремонтировать этот прибор в большинстве случаев не имеет смысла — дешевле (да и проще) купить и установить новый выключатель.

На замену следует выбирать выключатель того же типа и модели, что быть установлен ранее — только так можно гарантировать, что система будет надежно работать. При необходимости можно попытаться установить прибор иного типа, однако здесь можно столкнуться с массой сложностей. Например, механические выключатели отличаются большим разнообразием конструкций, поэтому замена не всегда возможна, а если это и получится сделать, то новое устройство может иметь другие габариты, сильно затрудняющие правильную регулировку момента включения и отключения стоп-сигналов.

При выборе пневматических и гидравлических выключателей следует опираться на тип присоединительного штуцера и рабочее давление в приводе тормозов — выключатель должен соответствовать ему, чтобы обеспечивать надежное срабатывание стоп-сигналов. При использовании прибора с более высоким или низким рабочим давлением стоп-сигналы либо не будут загораться при нажатии на педаль, либо будут срабатывать даже при случайных колебаниях давления в пневматической или гидравлической системе.

Замена и регулировка выключателя тормозных сигналов должны выполняться в соответствии с инструкцией по ремонту и техническому обслуживанию транспортного средства. При выполнении работы нужно соблюдать требования техники безопасности и ряд рекомендаций. Например, менять выключатель с пневмоприводом следует при неработающем компрессоре и после стравливания давления. Установка выключателя с гидроприводом почти всегда связана с утечкой рабочей жидкости, поэтому после ремонта нужно восполнить утечку и, при необходимости, прокачать систему (удалить пузырьки воздуха). А в случае замены механического выключателя, следует выполнить точную регулировку для уверенного срабатывания стоп-сигналов.

Верный выбор выключателя и правильный его монтаж — залог надежной работы световой сигнализации транспортного средства.

Почувствовав дыхание зимы, все автомобилисты задумываются о замены сезонной резины. И очень многие из нас при покупке зимних шин встают перед трудным выбором — «шиповки» или «липучки»? Каждый тип шин имеет свои преимущества и недостатки, и отдать предпочтение чему-то одному бывает очень сложно. В этой статье мы попытаемся сделать этот непростой выбор.

Заливка в бак некачественного дизельного топлива может навредить мотору вплоть до полного его выхода из строя. Минимизировать или исключить негативные последствия заправки низкокачественным дизелем помогает специальная автохимия — присадки в дизтопливо, о которых подробно рассказано в данной статье.

Использование правильного типа шин гарантирует автомобилю устойчивость и управляемость в любой дорожной ситуации. Только шины, используемые по сезону, гарантируют оптимальные сцепные характеристики с дорожным покрытием и минимальный тормозной путь.

На всех механических транспортных средствах помимо основных указателей поворота должны присутствовать вспомогательные огни — боковые повторители поворота. Все о повторителях, их классификации, устройстве, характеристиках и работе, а также о подборе и замене данного типа приборов — читайте в статье.

Жидкая декоративная резина — настоящая находка для всех ценителей автомобильного тюнинга. С ее помощью можно быстро и без особых финансовых затрат изменить экстерьер автомобиля, сделать его оригинальным и запоминающимся. О положительных свойствах, преимуществах жидкой резины, особенностях ее нанесения на детали кузова автомобиля читайте в следующей статье.

В процессе эксплуатации автомобиля металлические диски его колес покрываются различными загрязнениями, которые не всегда удается удалить обычной мойкой. Для решения этой непростой задачи используются очистители колесных дисков — об этих средствах, их типах, составе и особенностях узнайте из статьи.

В последние годы все более доступными становятся приспособления для работы с вязкими герметиками, клеями и другими материалами в стандартных тубах — монтажные пистолеты. О том, что такое пистолет для герметика, как он устроен и работает, а также о выборе и применении инструмента рассказано в статье.

Источник

Как поменять датчик заднего хода ВАЗ 2107

Перед заменой датчика желательно очистить коробку передач от грязи. Если этого не сделать, она может попасть в масло, которое находится в картере коробки. Замена датчика заднего хода ВАЗ 2107 производится в такой последовательности:

  • отсоединить наконечники проводов от контактов датчика;

  • ключом на 22 выкрутить старый датчик из КПП, сняв его вместе с металлической шайбой;

Примечание: если датчик “прикипел” и не выкручивается при помощи ключа, можно попробовать его открутить, используя зубило и молоток

Однако делать это надо предельнл=о осторожно, чтобы не повредить картер КПП, сделанный из хрупкого алюминиевого сплава

  • очистить посадочное место датчика;
  • надеть новую шайбу на новый датчик и закрутить его в КПП, используя ключ на 22;
  • надеть концевики проводов на контакты датчика.

Теперь вы знаете как поменять датчик заднего хода ВАЗ 2107

После установки нового датчика обратите внимание на то, насколько плотно сидят наконечники проводов на контактах датчика. Они не должны болтаться и спадать

При необходимости подожмите наконечники, используя пассатижи. Нелишним будет зачистить наконечники перед тем, как надеть их на контакты датчика. Так вы сможете быть уверены в надежном контакте на этом соединении.

Что нужно для замены

Чтобы поменять деталь, необходимо всего две вещи: ключ на 22 и новый датчик заднего хода с металлической шайбой-прокладкой. Ключ желательно брать торцовый и с длинным воротком. Но, если такого не найдется, можно обойтись накидным или даже рожковым.

Устройство пневматических выключателей

Выключатели, дополненные пневматикой, обычно устанавливают на автотракторной технике, имеющей тормозную систему с пневматическим приводом , а также на автоприцепах. В отдельных случаях устройство отвечает не только за работу стоп-сигналов, но и выполнять роль датчика, реагирующего на изменения давления воздуха в пневмосистеме и подключающего определенное электрооборудование по ситуации. В основе пневматических выключателей стоп-сигнала лежат такие элементы:

  • Корпус с парой камер;
  • Диафрагма;
  • Резьбовой штуцер или же канал;
  • Контактная группа.

Сама контактная группа может иметь два исполнения: неподвижные штыри и подвижная пластина; подвижный штырь с возвратной пружиной и неподвижный контакт любой формы. Интерес представляет корпус пневматического стоп-сигнала. Он разделяется диафрагмой на две камеры. Суть в том, что как только давление в одной из камер повышается, он прогибается и закрепленный на ней подвижный контакт замыкается с неподвижным . Разумеется, рост давление в системе провоцируется включением тормозной системы в работу.

Не горят фонари заднего хода причины

Если обнаруживается, что при движении задним ходом на семерке не горит фонарь, значит нужно немедленно выявить неполадку и устранить ее. Скорее всего причиной будет:

  1. Перегорание предохранителя. При неисправности любого электроприбора или цепи нужно первым делом провести ревизию исправности предохранителей. По названию можно догадаться о том, что суть предохранителя в том, чтобы защищать электрическую цепь от большого тока и замыкания. Если сгорел предохранитель, то его нужно заменить и фонари будут работать исправно.
  2. Перегорание лампочек. Одной из причин является перегорание ламп, но этот фактор легко исключить, так как если лампы перегорают, то не сразу обе.
  3. Нарушена целостность проводки — часто повреждению проводов способствует механическое воздействие. Редко причиной их повреждения становится замыкание. Чтобы выявить исправность проводки, понадобится воспользоваться мультиметром, прозвонив каждую жилу или измеряя напряжение на фонарях.
  4. Неисправность датчика — его еще называют выключатель заднего хода, так как он отвечает за включение световой сигнализации, и ее отключение. Причем он может либо сломаться, и в таком случае понадобится его замена, либо могут окислиться клеммы, нарушив качество контактного соединения.

Неисправность датчика заднего хода встречается довольно часто, поэтому сначала нужно проверить целостность предохранителя, затем убедиться в наличии напряжения на фонарях, а только после этого приступать к замене рассматриваемого выключателя. Причем его неисправность может проявляться не только отсутствием загорания фонарей, но еще и постоянным горением. Если фонари ЗХ постоянно горят, значит необходимо произвести замену датчика.

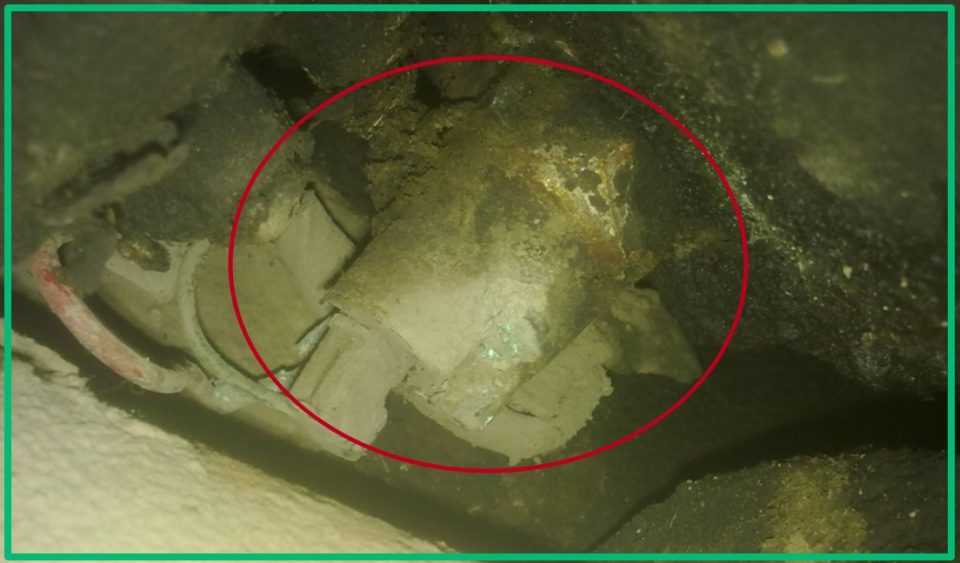

Как найти датчик заднего хода ВАЗ 2107

Рассматриваемый элемент, отвечающий за включение и отключение задних фонарей на ВАЗ 2107, располагается в основном механизме — это коробка передач. Чтобы найти расположение выключателя, нужно забраться под машину и посмотреть на коробку. Элемент крепится в нижней части коробки передач с правой стороны.

Его перепутать с другим датчиком невозможно, если вы знаете, где находится коробка и как она выглядит. На коробке установлен только один датчик, причем не только на карбюраторных, но и на инжекторных модификациях.

Эта мелкая деталь не подлежит ремонту, поэтому при выявлении ее неисправности, понадобится замена. Чтобы убедиться, что причина именно в рассматриваемом устройстве, следует снять подводящие провода от клеммы датчика, а затем переместить рычаг переключения передач в положение задней скорости. Установить регулятор мультиметра в положение прозвонки и прикоснуться щупами к двум контактам. Если прибор издает звуковой сигнал при включении задней скорости и наоборот молчит при перемещении рычага в положение неитраль, значит, элемент исправен и, нужно искать причину в других узлах. Зная, где находится лягушка на ВАЗ 2107, произвести дополнительную ее проверку не составит большого труда.

Меры предосторожности

Бытовой газ весьма опасен. Основные угрозы, которые несет пропан, это:

Памятка о бытовом газе

  • Пожароопасность.
  • Непригодность для дыхания.
  • Взрывоопасность при достижении предельной концентрации пропана в воздухе, а также при резком росте температуры в закрытом объеме.
  • Во время утечки газа резко понижается температура, возможно обморожение.

Для сохранения жизни и здоровья людей, и их имущества следует принимать меры предосторожности:

Читать также: Высота зеркала над туалетным столиком

Правила пользования газом

  • Исключить соседство с открытым пламенем и источниками тепла.
  • Исключить присутствие в рабочей зоне других возгораемых материалов.
  • Исключить присутствие нитратов и перхлоратов рядом с газовым оборудованием ввиду их химической активности.
  • Не применять редуктор для пропанового баллона, при наличии повреждений или утечки.
