Лада ларгус установка сигнализации своими руками

Выбираем сигнализацию для Лагрус

Одним из главных критериев при выборе охранного комплекса является место расположения стоянки авто. К примеру, оно может быть непосредственно под окнами, или находиться на удалении в несколько километров.

В данной ситуации особую важность приобретает радиус действия вместе с типом связи, который может быть, как одно, так и двухсторонним. Если преследовать цель приобрести надежное устройство, то следует рассматривать вариант с присутствием большого числа датчиков

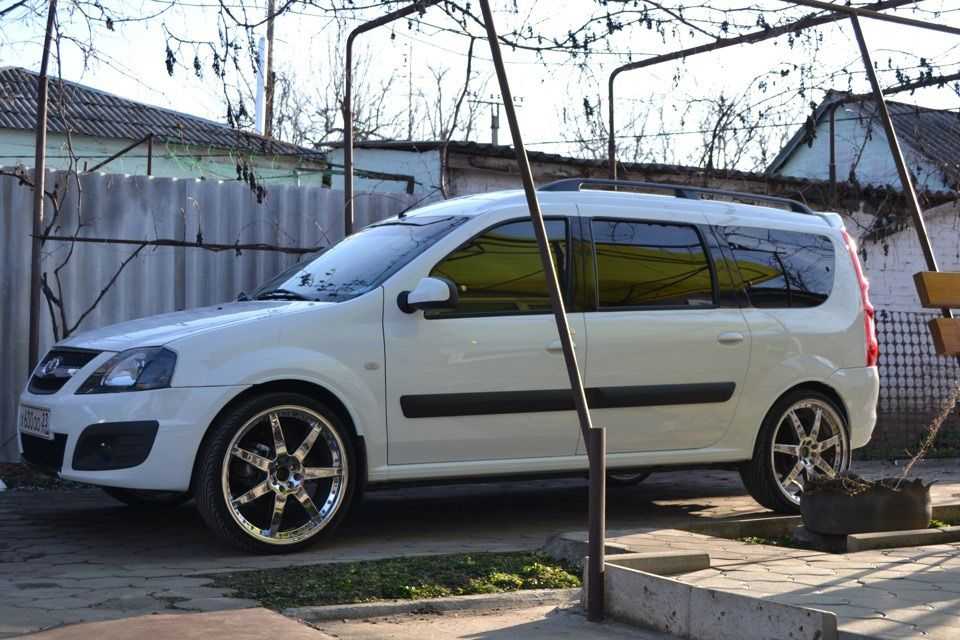

Когда модель Лада Ларгус оснащена дорогими дискам, то наличие датчика наклона будет фигурировать в числе главных приоритетов в выборе.

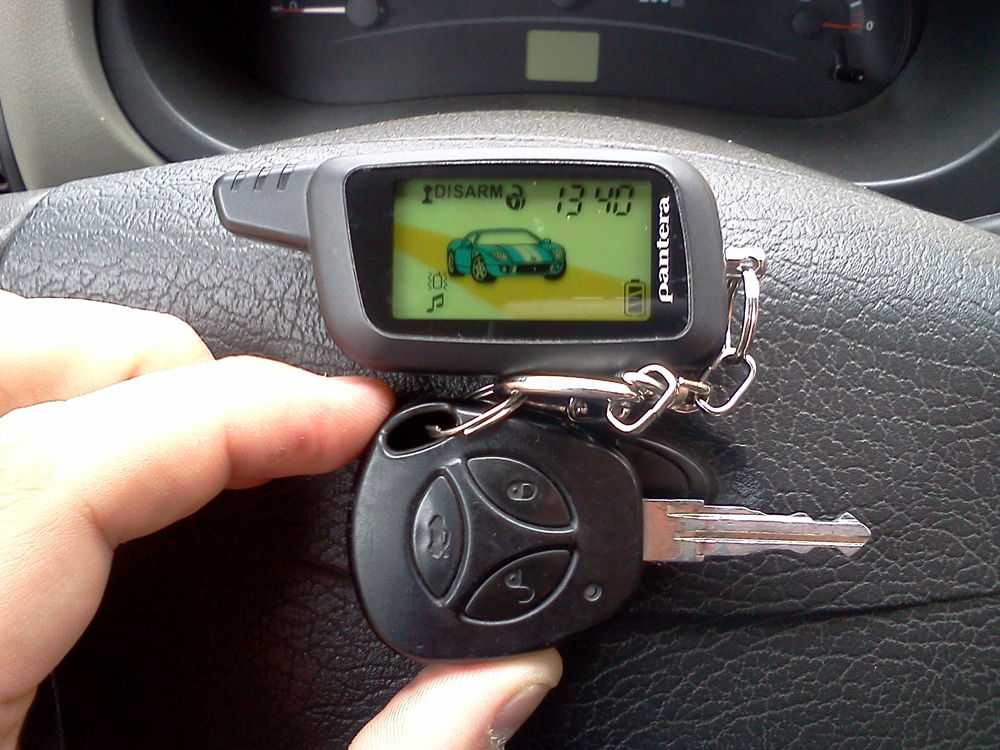

Рассматривая в качестве кандидата на покупку устройство с обратной связью, следует предаться собственному желанию и финансовым возможностям. Здесь следует задаться вопросом о целесообразности приобретения системы, которая по своей стоимости легко сравнится с половиной автомобиля. Пожалуй, это удивит только злоумышленников.

Техническую документацию, прикладываемую к новой сигнализации выбрасывать не рекомендуется, поскольку она пригодится на случай потребности в перепрограммировании устройства.

Батарейки в брелоке необходимо своевременно заменять. Здесь рекомендуем иметь несколько запасных изделий на случай утери и пр.

Проблема выбора нужного устройства

Прежде чем приступать к собственно монтажу новой сигнализации, её нужно сначала выбрать. Сегодня это несколько проблематично, поскольку имеющийся ассортимент товаров просто «бьёт все рекорды». Если учитывать то обстоятельство, что вся продукция создавалась с целью защиты автомобиля, то для повышения конкурентоспособности на соответствующем рынке она будет отличаться своим охранным уровнем, фирмой-производителем и ценой за комплект.

Когда невооружённым глазом заметен разброс цен, то владельцу Лады Ларгус стоит задуматься, насколько она дорога и какая степень защиты будет наиболее приемлемой. Ведь существует не только сама сигнализации, но и целые противоугонные комплексы, в которые она и входит. Кроме того, определённые виды устройств не всегда подходят для Лады Ларгус, в особенности те, которые можно установить своими руками.

Как правило, все противоугонные системы оснащены стандартным набором устройств, в которые входит сама сигнализация, иммобилайзер и электронный замок капота.

Виды сигнализаций

Как известно, все транспортные средства, в том числе Лада Ларгус, укомплектованы стандартными средствами, предотвращающими их кражу — замками дверей и зажигания. Однако сегодня можно вооружиться и более продвинутым средствами, среди которых особой популярностью пользуются варианты:

  • односторонней или двухсторонней связи с автозапуском или без него;
  • диалоговые;
  • телематические;
  • с GSM-модулями.

Их эффективность и принцип действия между собой очень часто отличается. Есть устройства, которые чувствительны даже к малейшему дуновению ветра, а есть такие, что не почувствуют толчка ногой мимо проходящего человека

Здесь очень важно обращать внимание на стойкость канала связи между приёмником и брелоком

Как выбрать сигнализацию?

Сегодняшний рынок в состоянии «ошеломить» покупателя широчайшим ассортиментом предлагаемых охранных систем. Они дифференцируются по принадлежности к ценовым категориям и набору своих охранных функций и возможностей. В любом случае, главной целью всех систем является обеспечение достаточного уровня защищенности автомобиля от внезапного посягательства, и не каждая сигнализация является надежным защитником авто.

Некоторые типы сигнализаций предполагают вхождение в так называемые охранные комплексы, у которых уровень защиты существенно выше в сравнении с бюджетными версиями устройств. Здесь покупателю следует определиться с потребностями по защите своего универсала

Если данный вопрос урегулирован, тогда обращаем внимание на применимость понравившейся системы к Лада Ларгус. Следует помнить, что более сложные устройства установить трудней, поэтому в отсутствие уверенности в собственном опыте владельцу рекомендуется обратиться в соответствующий центр

Установка может быть произведена и собственноручно, для этого используются точки подключения.

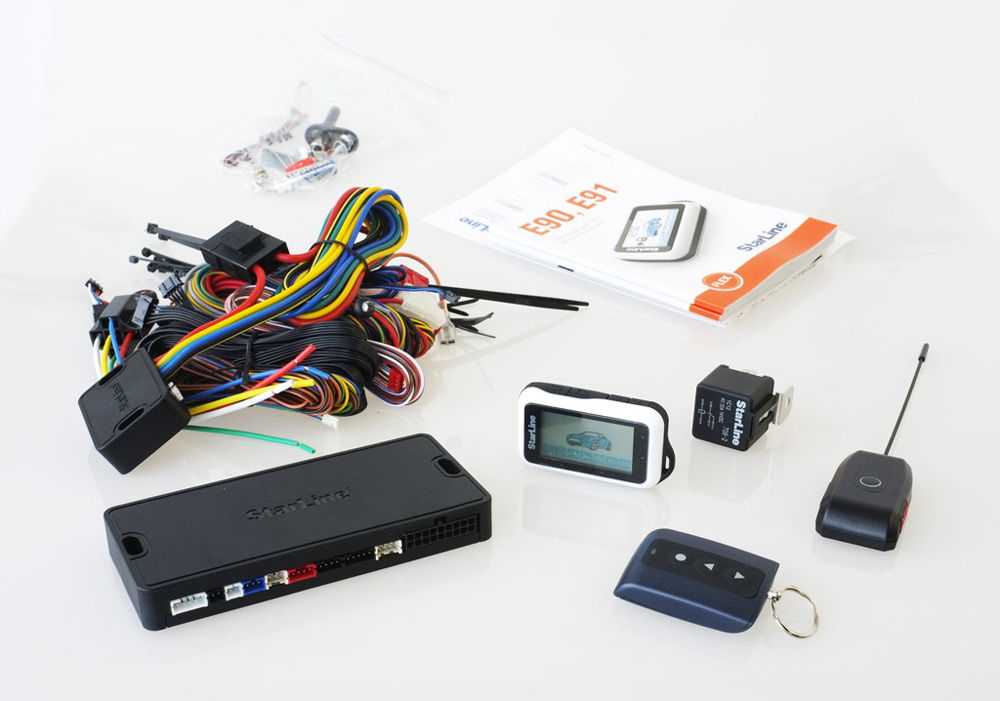

Большинство систем, предлагаемых на рынке, включают стандартный перечень компонентов:

  • саму сигнализацию;
  • электронный замок для капота;
  • иммобилайзер.

Бесконтактный датчик открытия капота, для сигнализации

После продолжительных мучений, в фирме где ставили сигнализацию кнопка открытия капота регулярно после мойки и езды под дождем при постановке на сигнализацию показывало что капот открыт, через 10-15 минут волшебным образом капот закрывался, После анализа происходящего понял что замена кнопки не поможет так он стоит слишком близко к фаре в нажатом положении, тогда пришла мысль сделать бесконтактный датчик. Взял вот такой вот переключающий геркон

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Надел на него термоусадочные трубки для придания жесткости конструкции, а то он же стеклянный

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

одну ножку определил для контакта на корпус а второй для подключения к сигналке

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

припаял , и усадил трубки, сначало красную а поверх нее черную.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

В процессе изготовления, пришла мысль что мне нужна еще одна кнопка при открытии капота и тогда решил поставить два диода, что бы не ставить вторую кнопку. О втором устройстве позже расскажу пока не довел до ума.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

И припаял клеммы «мамы», обтянул термотрубками

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Вырезал полоску из нержавейки и изолентой примотал конструкцию к полоски снизу приклеил двухсторонний скотч 3М толщиной 1мм. И закрепил на старое место где крепился старый датчик.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

установил магнит на капот напротив геркона

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

замазал авто пластилином чтоб вода не попадала

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Может кто скажет что делать нечего, но мысль у меня тогда уже пошла и было не остановиться. Может кому и пригодится если что пишите.

← Литые диски для моего Ларгуса | Крепеж утеплителя капота →

Создайте свой бортовой журнал, и вы сможете делиться с форумчанами своим мнением о Ларгусе, полезными наработками, установленным доп. оборудованием и тюнингом, поездками и путешествиями! Для создания бортового журнала необходимо зарегистрироваться на сайте.

Теги: датчик капота

Популярное в бортовых журналах

Дхо Путешествия на ларгусе Расход топлива Подлокотник Пробег Диски Магнитола То1 Первые впечатления Покупка ларгуса Электрика Чехлы на ларгус Сетка в бампер Доработки Гбо Динамики Камера заднего вида Дворники Освещение салона Стоп сигнал Тюнинг Шины и диски Обратный клапан Тюнинг фонари Шумоизоляция Зимние шины Коврики Ларгус Видеорегистратор Рки-19 Зимняя эксплуатация Бокс на крышу Птф Задние фонари Ижевск Автозвук Форсунки Брызговики Бачок омывателя Упоры капота Лампа ближнего света Установка салонного фильтра Парктроник Пороги Лада ларгус Светодиод Накладки на ковролин Плавают обороты холостого хода Освещение багажника Тонировка Полка багажника Поездка на море Уплотнитель капота Дтп Отзыв владельца Подкрылки Рация Дополнительная розетка Очечник Замена 5 передачи

Комментарии (4)

Дима 3 января 2020 в 13:44 0
красава,наши руки не для скуки!!!
megaelektrik 3 января 2020 в 14:14 0
По гарантии вряд ли бы стали делать, да и мне под второе устройство второй концевик ставить не охота, слишком много их будет, ат так больше освещать и не чего будет.
Byrmistr 10 января 2020 в 14:14 0
Мне концевик поставили левее (если смотреть с морды) левой фары. Есть там отверстие.Я почему-то думал что он штатный.
megaelektrik 10 января 2020 в 20:18 0
Там отверстие квадратное для регулировки фары, у меня также стоял они только под саморез продырявили.
Добавить комментарий RSS-лента комментариев

Дополнительные комментарии:

Советы по выбору сигнализацию для Лады Лагрус

Выбирая сигнализацию, следует ориентироваться на место стоянки автомобиля, ведь оно может находиться под окнами его владельца, а может — за несколько километров в гараже. В этом случае важен радиус действия и тип связи — односторонний или двухсторонний.

Учитывайте место стоянки автомобиля

С позиции надёжности лучше выбирать устройство с большим количеством датчиков. В случае наличия у Лады Ларгус дорогих дисков будет особенно актуален датчик наклона.

Выбирая сигнализацию с обратной связью нужно ориентироваться на собственное желание и её ценовую категорию. Особенно если устройство будет стоить, как половина автомобиля, чем, безусловно, можно удивить только воров.

Все инструкции и описания функционирования отдельных узлов нельзя выбрасывать, поскольку они будут нужны в случае перепрограммирования или ремонта сигнализации.

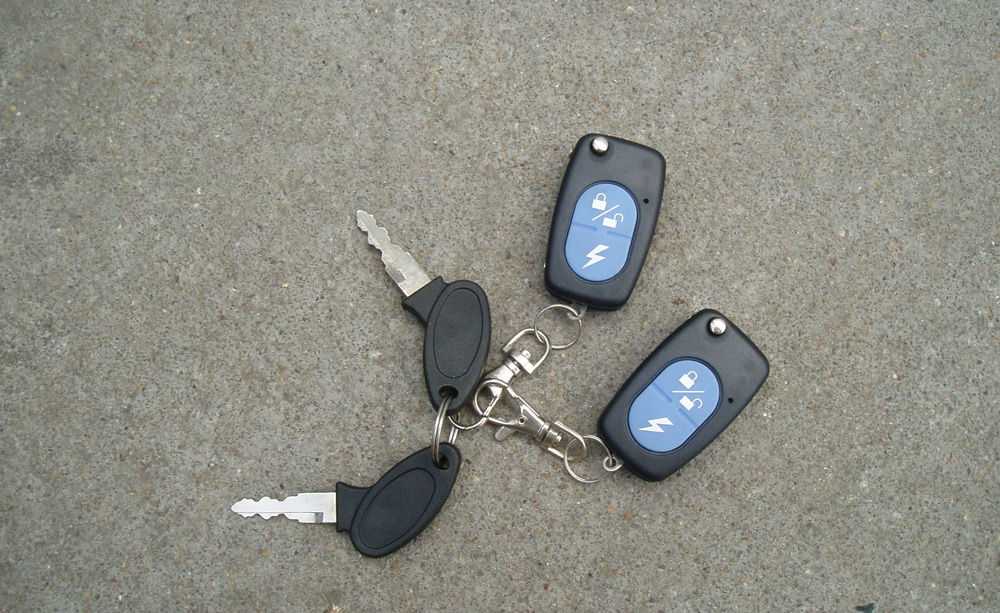

Стоит позаботиться о наличии запасных брелоков

Что же касается брелока, то батарейки в нём нужно менять вовремя. В случае если он потеряется или машиной нужно воспользоваться кому-то другому, то неплохо иметь несколько запасных вариантов.

Как установить сигнализацию на Ларгус своими руками

Безусловно, вопросы безопасности транспортных средств волнуют сегодня каждого первого автовладельца. К сожалению, они всегда подвергаются определённым рискам независимо от местоположения, марки или стоимости. Существенно повысить уровень безопасности поможет установка сигнализации на Ларгус своими руками.

Установка сигнализации значительно снижает вероятность угона вашего транспортного средства

Если идёт речь об этом представителе отечественного автопрома, то такую процедуру можно выполнить самостоятельно даже без посещения сервисного центра. Таким образом, владелец машины получает возможность сэкономить денежные средства, удовольствие от результатов собственной работы и повышает самооценку. Однако этот процесс потребует определённых знаний и тщательной подготовки.

Точки подключения сигнализации на Лада Ларгус

Сегодня почти не существует такого владельца, который бы не заботился о сохранности своего автомобиля, сигнализация самое верное решение. Вне зависимости от марки машины и ее стоимости всегда присутствует риск пропажи. Для повышения уровня безопасности авто разрабатываются новые и прогрессивные охранные системы. Для практичного универсала Лада Ларгус на рынке присутствует достаточно много предложений таких устройств.

Здесь владельцев Лада Ларгус беспокоит уместный и справедливый вопрос: как правильно выбрать и самостоятельно установить сигнализацию в свой автомобиль?

Отметим, что собственноручная установка охранной системы в российский универсал вполне возможна. Владельцу потребуется прибегнуть к предварительной подготовке, которая касается не только автомобиля, но и получения определенных знаний, ведь сигнализация должна быть установлена правильно.

Выключатель концевой Лада Ларгус, концевик двери

Уважаемые покупатели, во избежание ошибок при отправке выключателя 7700427640 концевого, в строке «Комментарий» указывайте, модель вашего автомобиля, год выпуска .

Если говорить простым языком, то концевик двери — это кнопка, при давлении на которую движущегося предмета происходит действие, целиком и полностью зависящее от исполнительного механизма.

Выключатель 7700427640 двери концевой предназначен для информирования об открытии или закрытии двери Лада Ларгус, путем замыкания или размыкания контактов.

Действие выключателя 7700427640 концевого Лада Ларгус заключается в том, что при открытых дверях на панели горит специальный символ.

К концевому выключателю двери Лада Ларгус обычно подключается система охраны автомобиля (системный блок). Данная конструкция позволяет максимально защитить зону двери и багажника автомобиля. Концевик крепится на поверхности двери, соединяется электрическими проводами.

В том случае, если при постановке на сигнализацию дверь не закрыта либо закрыта не полностью, то есть кнопка-концевик разомкнута, то «сигналка» обязательно известит Вас об этом.

Нередки случаи, когда не работает концевик двери. Тому может быть масса причин, в том числе запыление, засорение и грязь, окисление, или из-за попадания влаги внутрь в холодное время года он попросту замёрз. Вина в этом случае лежит только на владельце автомобиля, который из-за невнимательности вовремя не смог заметить нерабочие концевики дверей. Ведь контроль за их работой в каждой машине весьма нагляден и не заметить нерабочее состояние трудно.

Решение этой проблемы – герметичный пыльник, который полностью закрывает кнопку и не допускает в этот механизм пыль, грязь и влагу. Перед тем как начать устанавливать пыльник, нужно на его изнанке проколоть крестообразную насечку в месте крепления концевика. После этого нужно установить саморез в отверстие кнопки, затем надеть пыльник и ввести отвёртку через прокол, на кузове закрепить. Этот способ удивляет своей надёжностью, простотой и доступностью.

Другие артикулы товара и его аналогов в каталогах: 7700427640.

ПЛада Ларгус 4601, RENAULT Logan .

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить концевик двери на автомобиле Лада Ларгус.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Значки комбинации приборов Лада Ларгус

1 — Индикатор ABS.Загорается при запуске двигателя и гаснет.Загорается, когда возникают проблемы с антиблокировочной тормозной системой.

2 — Передняя подушка безопасности. Загорается при возникшей неисправности,следует обратиться к специалистам.

3 — Напоминание о ремне безопасности.Загорается при запуске двигателя и горит, если вы не пристегнуты ремнем безопасности.

4 — Сигнальная лампа отключения подушки безопасности переднего пассажира

5 — Обогрев заднего стекла. Загорается при включении обогрева заднего стекла.

6 — Ближний свет. Загорается при включении режима ближнего света.

7 — Дальний свет. Загорается при включении режима дальнего света.

8 — Заднии противотуманные фонари.Загорается при включения задних противотуманных фонарей.

9 — Противотуманные фары. Загорается при включении противотуманных фар.

10 — Обозначение электроусилитель. Загорается при проблемах или отключении электроусилителя.

11 — Сигнальная лампа незакрытой(ых) двери(ей).

  1. Контрольная лампа уровня топлива. Загорается при малом уровне топлива
  2. Индикаторы указателей поворота. Загораются при их включении.
  3. Индикатор температуры охлаждающей жидкости двигателя. Загорается при перегреве.
  4. Давление и уровень моторного масла. Загорается при низком уровне, давлении
  5. Сигнальная лампа системы электронной блокировки запуска двигателя.
  6. Индикатор системы предпускового подогрева (свечей накаливания). Загорается при неисправности.
  7. Контрольная лампа аккумуляторной батареи. Загорается при малом заряде аккумулятора.

9.Сигнальная лампа включения стояночного тормоза и сигнальная лампа неисправности тормозной системы.

10.Индикатор «CHECK ENGINE» — проверь двигатель.Загорается при неисправности в системе управления двигателем. Следует обратиться к специалистам.

  1. Сигнализатор уровня топлива.
  2. Версия прошивки приборной панели
  3. Сигнализатор уровня охлаждающей жидкости.
  4. Часы и время

Установка задних концевиков дверей на lada largus

 28 апрель 2020 Лада.Онлайн   2 426

Концевики задних дверей предусмотрены не на всех комплектациях Lada Largus. Установка задних концевиков позволит работать плафону освещения салона при высадке/посадке задних пассажиров, а также позволит использовать охранную сигнализацию.

Потребуется:

  1. Выключатель двери концевой (артикул 7700427640) — 2 шт.
  2. Колодка выключателя заднего хода на КПП ВАЗ 2108 — 2 шт.
  3. Провода.

Подключение задних концевиков можно выполнить:

  1. параллельно передним концевикам;
  2. параллельно концевику багажника.

Рассмотрим подробно вторую схему подключения. Почему лучше подключать параллельно концевику багажника? Потому что задний концевик багажника подключен к 30 контакту блока коммутации, именно туда в штатной схеме подключаются задние концевики.

Цвета проводов могут различаться в зависимости от комплектации автомобиля. Поэтому поступаем следующим образом:

  1. Снять концевик багажника, запомнить цвет проводов концевика.
  2. Найти жгут с проводами за водительским сиденьем рядом со стойкой кузова.
  3. Найти в этом жгуте два провода, идущих от концевика багажника (для надежности прозвонить мультиметром).
  4. Подключить задние концевики к этим двум проводам.
  5. Провода от задних концевиков прокладываем внутри порогов, используя проволоку.

Кстати, ранее мы рассказывали, слетит ли автомобиль с гарантии, если самому установить доп.оборудование.

Фото: maxus116

Ключевые слова: двери лада ларгус | подсветка салона лада ларгус

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Проверка проводки

Инструкция для автомобилей сборочной линии B0 (XRAY, Ларгус, Nissan Almera, Renault Duster, Sandero). Снимаем концевик и устанавливаем мультиметр в режим вольтметра. Измеряем напряжение на контактах колодки с проводами:

  • если напряжение не поступает — неисправна цепь лампы плафона освещения салона или сама лампа.
  • если напряжение значительно меньше 12 В, вероятно поврежден провод, соединяющий датчик с «массой».

Устанавливаем мультиметр в режим омметра, один щуп подсоединяем к «массе» (кузову), а другой — к выводу колодки с черным проводом. Сопротивление должно быть близко к нулю. Если сопротивление большое и стремиться к бесконечности, вероятно место соединения провода с кузовом повреждено коррозией или поврежден провод (обработать соединение средством для защиты электрических контактов). Если так устранить неисправность не удалось, необходимо снять обшивку салона со стойки, найти и устранить неисправность.

Программная активация

Потребуется:

Инструкция:

1. Подключить K-Line адаптер к диагностическому разъему OBDII.

2. Запустить DDT2000 Light (зажигание можно не включать)

3. Доходим до вкладки Конфигурация UCH

4. Нажимаем кнопку Lecture, пункт 9 (штатная сигнализация) — не активирован.

5. Нажать кнопку OUI (ДА) для включения опции.

Дополнительные настройки штатной сигнализации:

  • Автоматическое запирание дверей если двери не открывались (пункт 4)
  • Автоматический таймер постановки на охрану. Во вкладке Параметры UCH, где в выбранном окне колонки Ectriture набрать необходимый параметр и нажать соответствующую кнопку в колонке Envoi (по умолчанию 30 сек)

Подключение концевиков дверей лада ларгус

Ниже приведены все электросхемы автомобиля. Данная ч/б подборка наиболее полная. Список цветных схем приведён в меню слева. Пояснения к соединениям и цепям, цветам разъёмов на схемах (обозначены цифрой и буквой) находятся тут. Перечень приборов, (обозначенных на схемах цифрами) находится тут Все схемы кликабельны и развёртываются в новой вкладке.

КАК ЧИТАТЬ ЭЛЕКТРИЧЕСКУЮ СХЕМУ

Как читать принципиальную схему (пример схемы):

Цвет разъема
5 Схема разъема

6 Схема подсоединения

7 Цвет разъема

8 Номер платы, к которой подключен прибор

9 Номер прибора

10 Номинальный ток предохранителя

11 Расположение предохранителя на плате

12 Цвет держателя

13 Номер соединения

14 Номер места сращивания проводов

15 Номер соединения с «массой»

16 Вспомогательный элемент

17 Номер главы

18 Номер листа

19 Схема подсоединения

20 Код цепи (позволяет определить назначение провода), см. перечень цепей

Схема управления электроприводами замков дверей (замки с функцией «центральный замок» и ДУ)

Схема включения генератора, гидроусилителя рулевого управления

Схема включения генератора, стартера, АКБ (двигатель К7М710)

Схема включения генератора, стартера (двигатель К7М710)

Цепь заряда АКБ (двигатель К4М690)

Цепь запуска двигателя (двигатель К4М690)

Цепь включения звукового сигнала

Блок предохранителей в салоне

АКБ, блок предохранителей и реле в моторном отсеке

АКБ, блок предохранителей и реле в моторном отсеке (реле впрыска) (двигатели К4М690, К7М710)

АБС, датчики скорости колес

Датчик скорости автомобиля (передняя боковая подушка безопасности, двигатель К4М690)

Датчик скорости автомобиля (подушка безопасности водителя, двигатель К7М710)

Система кондиционирования и система охлаждения двигателя (климатическая установка, двигатель К4М690)

Система кондиционирования воздуха и система охлаждения двигателя (климатическая установка, двигатель К7М710)

Указатели поворотов и аварийной сигнализации

Электрообогрев заднего стекла

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ ЗАДНИХ ДВЕРЕЙ

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ ПЕРЕДНИХ ДВЕРЕЙ

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА С ЭЛЕКТРОПРИВОДОМ И ОБОГРЕВОМ

СТЕКЛООЧИСТИТЕЛИ ПЕРЕДНЕГО И ЗАДНЕГО СТЕКЛА, СТЕКЛООМЫВАТЕЛИ (с очистителем заднего стекла)

СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНЕГО СТЕКЛА И СТЕКЛООМЫВАТЕЛЬ (без очистителя заднего стекла)

ПЛАФОН ОСВЕЩЕНИЯ БАГАЖНИКА (семейство F90, замки дверей с функцией «центральный замок» и ДУ)

ПЛАФОН ОСВЕЩЕНИЯ БАГАЖНИКА (семейство К90, замки дверей с функцией «центральный замок» и ДУ)

ПЛАФОН ОСВЕЩЕНИЯ САЛОНА (семейство К90, семь мест, замки дверей с функцией «центральный замок» и ДУ)

ПЛАФОН ОСВЕЩЕНИЯ САЛОНА (семейство К90, пять мест, замки дверей с функцией «центральный замок» и ДУ)

ПЛАФОН ОСВЕЩЕНИЯ САЛОНА (семейство F90, замки дверей с функцией «центральный замок» и ДУ)

ПРАВЫЙ ЗАДНИЙ ФОНАРЬ, ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА

ВЫКЛЮЧАТЕЛЬ СИГНАЛЬНОЙ ЛАМПЫ СТОЯНОЧНОГО ТОРМОЗА

ГАБАРИТНЫЕ ОГНИ (с подсветкой вещевого ящика)

ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ

ЭЛЕКТРОВЕНТИЛЯТОР СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ (обычная система отопления, двигатель К4М)

АУДИОСИСТЕМА С ЧЕТЫРЬМЯ ГРОМКОГОВОРИТЕЛЯМИ

АУДИОСИСТЕМА С ДВУМЯ ГРОМКОГОВОРИТЕЛЯМИ

АУДИОСИСТЕМА БЕЗ ГРОМКОГОВОРИТЕЛЕЙ

Датчик уровня тормозной жидкости

СИСТЕМА НАДУВНЫХ ПОДУШЕК БЕЗОПАСНОСТИ ДВУХ-КАНАЛЬНАЯ (подушка безопасности водителя, подушка безопасности пассажира)

СИСТЕМА НАДУВНЫХ ПОДУШЕК БЕЗОПАСНОСТИ ОДНО-КАНАЛЬНАЯ (подушка безопасности водителя)

СИСТЕМА НАДУВНЫХ ПОДУШЕК БЕЗОПАСНОСТИ (СНПБ) С БОКОВЫМИ ПОДУШКАМИ БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛЯМИ РЕМНЕЙ БЕЗОПАСНОСТИ

СИСТЕМА НАДУВНЫХ ПОДУШЕК БЕЗОПАСНОСТИ (СНПБ) С БОКОВЫМИ ПОДУШКАМИ БЕЗОПАСНОСТИ

ДАТЧИК УРОВНЯ ТОПЛИВА И ТОПЛИВНЫЙ НАСОС

ДАТЧИК УРОВНЯ ТОПЛИВА И ТОПЛИВНЫЙ НАСОС (модуль электробензонасоса)

КОМБИНАЦИЯ ПРИБОРОВ (маршрутный компьютер)

КОМБИНАЦИЯ ПРИБОРОВ (антиблокировочная система)

КОМБИНАЦИЯ ПРИБОРОВ (без антиблокировочной системы, без системы навигации)

КОМБИНАЦИЯ ПРИБОРОВ (маршрутный компьютер, антиблокировочная система)

ЦЕНТРАЛЬНЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ (ЦЭКБС)

Приемное кольцо (катушка связи) системы электронной противоугонной блокировки запуска двигателя

ЭСУД Автомобиля с двигателем К4М (рулевое управление с усилителем)

ЭСУД автомобиля с двигателем К7М (рулевое управление с усилителем)

Современные автомобили имеют огромное количество опций, направленных на комфорт и безопасность. Например, опция «дорога домой» на обновленной Лада Гранта позволяет после остановки двигателя еще в течении 40 секунд освещать путь владельцу ближним светом фар. Пока АвтоВАЗ думает, как улучшить Лада Ларгус, вы можете установить дополнительную внешнюю подсветку в двери своими руками.

Самостоятельный монтаж сигнализации

Этап первый

Перед непосредственной установкой устройства на автомобиль LADA Largus прибегаем к подготовительному процессу, касающемуся: блока сигнализации, модуля обхода иммобилайзера, вспомогательного оборудования, перечня инструментов и крепежа. Также потребуется детальное изучение прилагаемой к системе документации. Н забываем, что устройство имеет определенные точки подключения.

Этап второй

Разборку начинаем с кожуха рулевой колонки. Винты его крепления откручиваем подходящей отверткой. Теперь демонтируем декоративную накладку, присутствующую на панели над педалями.

Этап третий

Переходим к непосредственному монтажу сигнализации. Изоляционной лентой обматываем кабели таким образом, чтобы обеспечить способность точек подключения устройства своевременно срабатывать при агрессивном воздействии на кузов снаружи. Такой подход может оправдать скрытность места (за накладкой) нахождения основного модуля системы. Злоумышленникам здесь будет тяжело к нему подобраться.

Этап четвертый

В кузовную стойку интегрируем диодную лампочку, а на внутреннюю поверхность лобового стекла — антенну. Одновременно выполняем установку блока питания и коммутацию присутствующих в комплекте кабелей. Обжатая клемма должна соответствовать минусовому контакту. Она фиксируется гайкой. Прокладку проводки лучше выполнять в проемах дверей, что позволит предотвратить перегибы и прочие воздействия на магистральные электрические линии.

Этап пятый

В подкапотное пространство LADA Largus кабельный жгут протягивается сквозь резиновый уплотнитель. По аналогичному принципу осуществляем монтаж концевика и сирены. Следующим действием коммутируем систему с сигналами поворотов. Затем приступаем к монтажу концевиков дверей и багажного отделения.

Этап шестой

Охранная система в LADA Largus имеет непосредственную связь с тахометром, центральным замком и ручным приводом стояночного тормоза. В цепь сигнализации можно интегрировать специальные реле, не позволяющие мотору завестись во время атаки злоумышленников на автомобиль.

Этап седьмой

Теперь приступаем к программированию функции сигнализации. Здесь следует достичь слаженности функционирования мотора и тахометра. Также может потребоваться регулировка датчика удара.

Концевики дверей Lada Largus

Ставлю A63 на Ларгус, на всех руководствах по установке сигнал берётся с приборного щитка, в моей модификации этого провода нет. Нашёл провод концевиков передних дверей и провод задней распашной (считай, багажника). Теоретически, предполагается отдельное отпирание багажника с доп. канала. Как я понимаю, надо тащить к проводам син./чёрн. и оранж./бел.

Вопрос — надо ли развязывать диодами, если да — как.

Replies 5

распашная в ларгусе + задние двери.

Надо в штатной проводке внести изменения. если предполагается отдельное отпирание багажника с доп. канала.

> Надо в штатной проводке внести изменения

Да, понятно, но это я, возможно, сделаю у специалистов, когда в город вернусь.

Сейчас надо побыстрее по-минимуму подключить.

тогда к чему вопрос ?

всё временное остается ПОСТОЯННЫМ. диоды не нужны

А с вежливой проблем не будет?

Просто я не очень понимаю, в чём проблема с вежливой. В старые добрые времена, помню, я багажник отвязывал от дверей салона, чтобы свет не зажигался, это понятно было.

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
