Нет искры с катушки зажигания

Цена катушки зажигания для фольксваген поло

Поскольку фольксваген поло является достаточно распространенным автомобилем на территории нашей страны, купить запчасти для автомобиля можно практически везде. В таблице ниже можно сравнить стоимость оригинальных катушек зажигания и популярных аналогов.

Производитель Артикул Цена
BREMI (Германия)
NGK (Япония)
DELPHI (США) GN10631-12B1
BOSCH (Германия)

Как показывает практика, качественные аналоговые катушки зажигания фольксваген поло ничем не уступают оригинальным запчастям, срок службы у них примерно одинаков.

При выборе запчасти нужно учитывать модификацию автомобиля, год выпуска и другие технические характеристики.

Итак, если ваша машина не заводится причины:

• на катушку зажигания не поступают сигналы тока;
• в инжектор не доходит топливо;
• причина нет искры с катушки зажигания;
• между электродами свечи не проходит искра;
• в камеру сгорания не попадает топливная жидкость;
• сломался распределитель зажигания.

Работу двигателя может блокировать также стартер. Но перед тем как проверить стартер, осмотрите состояние обмотки электродвигателя, если она не нарушена, то стартер, скорее всего, исправен

Уделите внимание катушке зажигания

Катушка зажигания — это преобразователь тока низкого напряжения в ток высокого напряжения в системе зажигания автомобиля.

Неисправности катушки зажигания выражаются такими действиями автомобиля:

• снижение интенсивности работы двигателя;
• проблемы в запускании двигателя;
• резкое снижение минимальных оборотов мотора, и обрыв его работы на холостом ходу автомобиля;
• увеличение затрат топлива.

Если автомобиль не может самостоятельно передвигаться и вы находитесь на юге Подмосковья, то на выручку придет эвакуатор Чеховского района, который доставит его в автосервис, или довезет до места назначения.

Неисправность в система зажигания Поло Седан

30214 Просмотров

На Поло Седан установлена микропроцессорная система зажигания (МПСЗ) высокой энергии. К свечам зажигания подводится напряжение примерно 40 ООО В, и хотя при малом токе оно не опасно для жизни, возможный удар током при проверке системы зажигания может привести к тяжелым последствиям. Поэтому, если вы беретесь за наконечник свечи при включенном зажигании, воспользуйтесь толстой резиновой перчаткой или в крайнем случае пассатижами с изолированными ручками.

Перед проверкой системы зажигания установите рычаг переключения передач в нейтральное положение и оставьте включенным стояночный тормоз.

Сожмите фиксаторы и снимите декоративную крышку головки блока.

Проверьте посадку катушки зажигания на свече

Проверьте исправность низковольтной цепи катушки зажигания

Если низковольтная цепь катушки зажигания исправна, проверьте наличие искры на свечах зажигания. Снимите катушку зажигания и опять присоедините к ней колодку жгута проводов.

Вставьте в наконечник катушки запасную свечу зажигания и присоедините ее корпус к «массе» автомобиля любым удобным способом. Попросите помощника провернуть стартером коленчатый вал двигателя. Аналогично проверьте другие катушки зажигания

Надежный контакт корпуса свечи с «массой» обязателен, так как при появлении большего дополнительного искрового промежутка, чем зазор между электродами свечи, возможно повреждение блока системы управления двигателем или высоковольтной цепи катушки зажигания.

Указанную проверку проводите не более пяти секунд, чтобы не повредить нейтрализатор отработавших газов в результате попадания в него не сгоревшего в цилиндрах двигателя бензина.

Если искры нет ни на одной катушке зажигания, проверьте, не перегорели ли предохранители катушек в монтажном блоке, расположенном в монтажном блоке предохранителей в панели приборов. Если предохранители перегорели, замените их и пустите двигатель.

Не устанавливайте предохранители, рассчитанные на больший номинальный ток, так как это может привести к повреждению электрооборудования и даже к пожару

Если искры нет. замените катушку зажигания новой . Если искра есть, но двигатель не заводится, замените свечи зажигания новыми. Можно предварительно также попробовать установить не новые, но проверенные, с «рабочей» машины.

Если и после этого двигатель не заводится, проверьте исправность системы управления двигателем

Основные принципы пуска мотора

Запустить двигатель сможет каждый, кто имеет водительское удостоверение. Этому учат в автомобильной школе. А вот, какая схема запуска ДВС знают далеко не все, тем более какие процессы происходят в моторе от момента поворота ключа зажигания до того, когда пойдут первые выхлопные газы.

Так, если разобраться, за несколько секунд происходит несколько важных процессов в самом силовом агрегате. Рассмотрим последовательность действий и процессов, которые приводят к пуску мотора. Стоит отметить, что в зависимости от типа движка, система запуска двигателя может отличаться, но принцип работы и действия схожий.

  1. Когда водитель вставляет ключ в замок зажигания и поворачивает его в положение II, начинает работать бензиновый насос, который подает топливо на форсунки, а те в свою очередь подают первую дозу горючего в камеры сгорания.
  2. В то время, когда двигатель получил партию горючего, образовывается воздушно-топливная смесь, необходимая чтобы запустить цилиндры.
  3. Водитель поворачивает ключ зажигания, чем запускает процесс. Стартер, получая ток с аккумулятора, начинает раскручивать коленчатый вал, пока в одном из цилиндров не произойдет детонация, и он не запустит остальные. При этом электронный блок управления регулирует, когда следует подать следующую партию горючего в цилиндр и образовать искру.

Данный принцип двигателя внутреннего сгорания, который был расписан, относиться не только к инжектору, но и к карбюратору и даже к дизелю. В случае последнего нет искры, а топливо сжигается с помощью давления и свечей накала, которые разогревают топливо до того момента, пока оно не сдетонирует.

Замена свечей зажигания на Поло

Снятие и установка свечей выполняется только на холодном двигателе.

Снимете пластиковую защиту, надавив на защёлки, расположенные с двух сторон. Внутри установлены четыре катушки зажигания и низковольтный провод. Всё это подлежит демонтажу.
Чтобы демонтировать катушку, необходим специальный инструмент, который есть у специалистов сервисных центров

Нам придётся осторожно работать отвёрткой, подсовывая её под деталь и поддевая для снятия конструкции.
Сорвав все катушки, снимаются провода. Нажав на фиксатор, как показано на рисунке, можно легко снять клемму с проводами.
Катушки убираются

Проверяется место контакта
Обращать следует внимание на разъём. Удалить гряз и окисление
Таким образом, вы избежите выхода из строя катушки.
Следующий этап — это извлечение. Работаем свечным ключом. Опять же, обращаем внимание на их состояние. На свечах не должно быть признаков нагара, следов горючего материала и масла.
Ставят новый комплект в обратной последовательности.

Специалисты рекомендуют закручивать новые свечи руками. Почему сразу не воротком? Существует риск того, что она не пойдёт по резьбе. Тогда будет шанс повторить попытку.

Важно, не перетянуть. При игнорировании этого момента повреждается внутренняя резьба цилиндра

Какие свечи поставить?

Свечи нужно ставить те, которые рекомендует завод-изготовитель авто. На автомобилях Фольксваген Поло Седан устанавливаются СЗ VAG10190560F.

Они должны иметь следующие параметры:

  • искровой зазор от 1,0 до 1,1 мм;
  • размер резьбы M 14×1,25;
  • калильное число 6-7;
  • длина резьбы 19 мм;
  • момент затяжки 25 Нм.

Можно поставить аналоги других производителей:

  • NGK — 5960;
  • Bosch — 0 242 236 565, 0 242 236 566;
  • Denso — KJ20DR-M11;
  • VAG — 101 905 617 C;
  • NKG — BKUR6ET-10.

Покупать следует оригиналы, это уменьшит вероятность приобретения брака. Например, на изделиях от фирмы NGK оригинальный артикул VW выгравирован.

Оригинальное изделие от NGK

Возможные причины, при которых не заводится Фольксваген Поло седан

Главное преимущество нового автомобиля − то, что он новый. Не нужно менять «расходники» до первого ТО, кузов − идеально «чистый» без единой царапины, ходовая крепко сидит на всех уровнях, двигатель работает, как часы.

Но приходит тот самый момент, когда все идет наперекосяк. Автомобили тоже стареют, и их старость − это снежный ком: небольшие «заморочки» со временем превращаются в полноценные проблемы, требующие настоящей реанимации «железного коня».

Каждый автомобиль имеет свою историю болезней. Одни страдают от быстрого износа ходовой части, другие испытывают трудности с электроникой, третьи жалуются на проблемы с двигателем и трансмиссией.

Хуже всего, когда неисправности возникают в узлах силовой установки. Мотор − самый ценный «орган» автомобиля. Соответственно и стоимость его починки одна из наиболее высоких.

Работа двигателя напрямую зависит от системы зажигания. Благодаря ей возможен запуск силовой установки. Выход из строя элементов системы пуска − это настоящий кошмар для любого автомобилиста, особенно для начинающего.

Представьте: садитесь рано утром в машину, чтобы поехать на работу, поворачиваете ключ в зажигании, пытаетесь завести двигатель, а он не заводится! Повторяете процедуру снова и снова, но все впустую. Только свечи топите бензином. Приходится пешком добираться до остановки и на общественном транспорте ехать на работу. Весь день испорчен.

С такой ситуацией сталкиваются многие автолюбители. Причин ее возникновения может быть масса. Первая мысль, которая должна закрасться в голову автомобилиста, − работает ли стартер? А также насколько резво он «крутится».

В каких случаях требуется замена свечей?

На СЗ подается высокое напряжение, благодаря которому между электродами возникает искра, воспламеняющая горючую смесь. Качество свечей влияет на эффективность работы ДВС, экономию топлива. Поэтому необходимо следить за их состоянием.

Признаки износа СЗ

Замена СЗ на любом автомобиле делается по двум причинам:

  • согласно регламенту о техническом обслуживании;
  • при износе, неисправности СЗ, что вызывает некорректную работу двигателя.

По регламенту на автомобилях Фольксваген Поло замена СЗ должна выполняться через 30 тысяч километров пробега.

Но менять свечи нужно при появлении следующих признаков:

  • машина дергается во время движения;
  • стартер не срабатывает сразу, для пуска двигателя необходимо несколько холостых оборотов;
  • увеличенный расход топлива;
  • падает мощность мотора.

Кроме того, рекомендуется выполнять технический осмотр автомобиля через 15 тысяч километров. При осмотре следует проверять состояние СЗ. Свечи требуют замены, если при визуальном осмотре выявились трещины на корпусе, отслоение изолятора. Менять лучше весь комплект СЗ (автор видео – Автоликбез).

Замена свечей “Поло”, седан — признаки неисправности

Когда начинать беспокоиться? Далее перечислены основные факторы, свидетельствующие о необходимости менять СЗ:

  • стартер не сразу срабатывает;
  • авто дергается в движении;
  • мощность двигателя падает;
  • расход топлива увеличился.

При появлении даже одного из перечисленных признаков требуется установка новых деталей. Через сколько времени проводить проверку? Часто рекомендует проводить плановую замену каждые 30 тыс. км пробега, но опытные автовладельцы советуют проверять свечи каждые 15 тыс. км пробега. Если при визуальной диагностике обнаружены подтеки, нагар, отслоение изолятора или трещины, меняйте весь “свечной” комплект.

При замене свечей на “Фольксвагене-Поло” используют детали с определенными техническими характеристиками:

  • резьба М 14х1,25 с длиной 19 мм;
  • зазор искры 1,0-1,1 мм;
  • момент затяжки 25 Нм;
  • калильное число 6-7.

Использование оригинальных запчастей защищает автовладельца от покупки бракованных изделий. Смотрите на фирменные знаки производителя (например, VW гравирует свой артикул на деталях).

Замена свечей зажигания на “Фольксвагене-Поло” (2011, 2016, 2017 или другого года производства) может проводится и с использованием “реплик”, изготовленных другими заводами. Ниже приводим альтернативные варианты:

  • Bosch 0 242 236 566/0 242 236 565;
  • VAG 101 905617С;
  • NGK 5960/BKUR6ET-10;
  • Denso KJ20DR-M11.

Конечный выбор материала и производителя остается, разумеется, за автовладельцем.

Перечень необходимых инструментов

Для того, чтоб замена свечей зажигания на Volkswagen Polo Sedan прошла максимально быстро и успешно, водителю заранее следует подготовить весь необходимый инструментарий для проведения данной процедуры. В него входят:

  • Специальный крючок для вытягивания заглушек (можно найти в комплекте базовых инструментов Поло Седан);
  • Отвертка с прочной насадкой (на случай, если управлять воротком ключа будет не совсем удобно);
  • Самый обычный свечной ключ (на моделях Поло Седан 2016 и 2017 года применяется ключ на 16).

Ну и не забудьте о новом комплекте свечей. Так как без них весь вышеперечисленный инструментарий не понадобится.

Что будет, если не менять и не чистить свечи зажигания

Следует подробно остановиться на причинах, по которым запрещено использовать свечи, содержащие те или иные неполадки.

Начать следует с нагара на изоляторе. Свеча находится внутри камеры сгорания, где присутствуют частицы масла, смазывающего цилиндр и поршень. Она контактирует при сгорании богатой смеси с сажей. А сажа имеет свойства откладываться на достаточно холодных частях металла. Поэтому камера сгорания любого двигателя покрывается налетом. Слой сажи на стенках камеры растет до определенного момента, после которого прирост прекращается. Потому что остальная часть налета нагревается то такой степени, что сажа от туда выжигается. Поэтому на протяжении всего срока службы двигателя слой сажи остается определенной неизменной толщины. Сажа откладывается на металлической части свечи (но только на той стороне, которой свеча ввернута в камеру). Это заметно по характерному четному налету, который в том месте является естественным и нормальным. Если свеча работает в нормальном температурном режиме, при сбалансированной топливно-воздушной смеси, при нормально количестве масла, то есть в расчетном режиме, то центральный изолятор остается белым и чистым, как на новой свече. Происходит это за счет самоочищения центрального изолятора от сажи, которое зависит от температуры, на которую нагревается этот центральный изолятор. Чем выше температура центрального изолятора, тем легче и быстрее обгорают с него следы сажи, и центральный электрод остается светлым.

При температуре 400–500 °С исчезает нагар – свеча самоочищается.

Чистый изолятор обеспечивает малую утечку искры. Темнеет изолятор в случае, если он не нагревается до температуры, при которой бы он самоочистился

Очень важно, что бы изолятор был чистым. Если же он покрыт сажей, то часть заряда искры пройдет по сажевым отложениям, и только другая часть между электродами, поскольку сажа является полупроводником

Таким образом, грязная свеча (изолятор) делает искру нестабильной. При резком открытии дроссельной заслонки, когда давление в конце такта сжатия максимальное эта черная свеча может начать работать с перебоями и не обеспечивать ни достаточной мощности, ни достаточной приемистости, ни экономии. Чистая свеча будет гарантированно поджигать как богатую, так и бедную топливно-воздушную смесь, и не давать пропусков зажигания.

Бывают ситуации, про которых одна половина изолятора чиста, а другая темная. Происходит это из-за того, что на такую свечу воздействует повышенное содержание масла. Чистой стороной свеча стоит к выпускному клапану, а темной – к впускному клапану. Если уплотнитель на впускном клапане (маслоотражатель) испорчен, то есть вместе с подачей свежей смеси он подает капли масла, с которыми уже одна сторона изолятора не успевает справиться. В этом случае ремонта требуют маслоотражательные колпачки на впускных клапанах. Данная ситуация также приводит к сбоям в работе свечи.

Однако, не всегда черные свечи требуют замены. Обычно можно обойтись простой отчисткой под температурой. Еще раз: нагар образуется не из-за неисправности свечи. Отчистив свечу, можно продолжать ее эксплуатацию.

Следующая причина неисправности свечей – коррозия электродов. С каждым разрядом, который проходит между боковым и центральным электродом, с их поверхности испаряется частичка металла. В связи с этим с течением времени электрод стачивается. Таким образом, расстояние между электродами увеличивается. Системе зажигания становится труднее образовать хорошую искру.

Дополнительная информация: зазор между электродами увеличивается на 0,015 мм на каждые 1000 км пробега автомобиля.

Свеча с повышенным зазором, с выработанными электродами оказывает высокое сопротивление. Огромную нагрузку испытывают такие элементы как модуль, трамблер, катушка зажигания (в зависимости от устройства авто). Подвергаясь ненормированной нагрузке, указанные элементы могут просто сгореть. Своевременная замена свечей зажигания и проводов (старые изношенные провода также оказывают сопротивление), может уберечь от сложного и дорогостоящего ремонта.

Кроме того, достоверно известно, что старые свечи могут увеличивать расход топлива до 30%. Поэтому отказ от плановой замены свечей не приведет к экономии бюджета, а скорее наоборот.

Когда менять свечи, какие устанавливать

Каждый автолюбитель знает, что строгий интервал для замены свечей – 30 тыс. км пробега. Обычно приурочивают к замене масла при котором сбрасывают межсервисный интервал.

Если пренебрегать этим правилом, двигатель вскоре начнёт троить из-за пропадания или полного отсутствия искры в одном или нескольких цилиндрах.

При нестабильной работе мотора нужно осмотреть свечи – наличие сажи говорит о богатой смеси, а проплавленный электрод о неправильной работе зажигания. Если наконечник в масле, не нужно грешить на производителя свечей, а проверить состояние поршневых колец или маслосъемных колпачков.

Что рекомендует завод

Для автомобиля Фольксваген Поло седан существует два вида оригинальных свечей зажигания:

  • VAG 101905617C. Индекс C в конце говорит о том, что свечи произведены компанией NGK. Стоимость за одно изделие составляет 370-410 рублей.
  • VAG 101905601F. Буква F информирует автовладельца о том, что свечи произведены компанией Bosch. Цена расходника составляет от 400 до 440 рублей за штуку.

Компании Bosch и NGK выпускают свечи зажигания аналогичные оригинальным, но под своим брендом. Они ничем не уступают VAG 101905617C и VAG 101905601F, но при это имеют более низкую цену. Их стоимость составляет от 150 до 180 рублей. Свечи зажигания от Bosch имеют артикульный номер 0242236565 или FR7HC+. Расходники от NGK выпускаются с артикулом 5960 ZFR6T-11G.

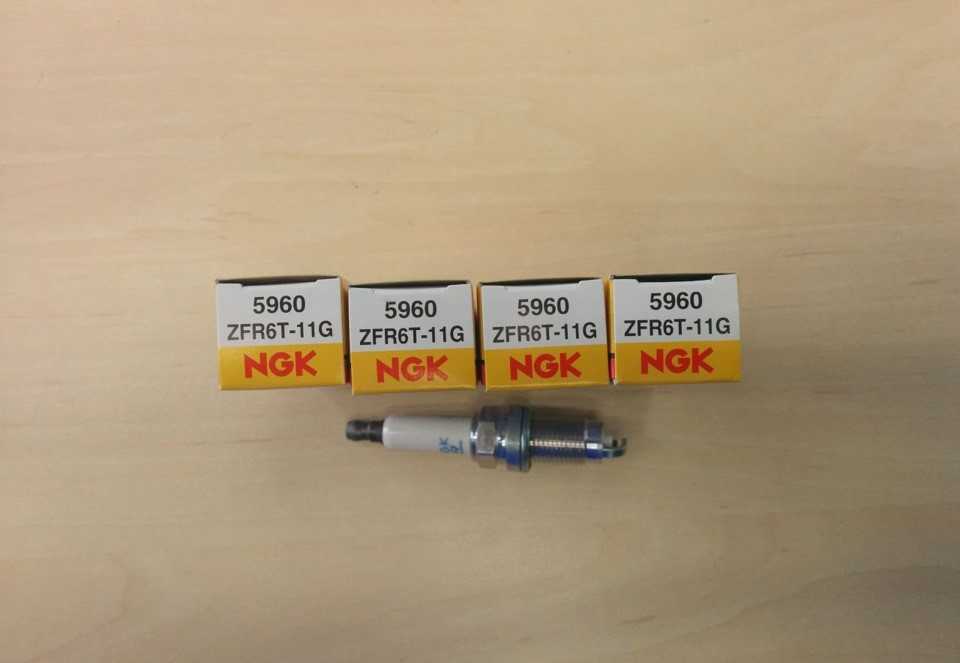

Свечи зажигания NGK ZFR6T-11G

Свечи зажигания от сторонних производителей, которые хорошо себя зарекомендовали на Фольксваген Поло, приведены в таблице ниже.

Таблица — Хорошие аналоги оригинальных свечей зажигания на Фольксваген Поло

DENSO KJ20DR-M11 200-220 руб.
CHAMPION OE177/T10 300-320 руб.
BERU Z 272 160-200 руб.

Аналоги для разных двигателей

Прямой аналог – свечи NGK5960 (стоят примерно в 2 раза дешевле).
Наиболее близкими моделями являются японские свечи NGK5960 (или ZFR6T-11G), немецкие запчасти Bosch с артикулом 0241135515

Это усреднённые параметры, при выборе важно обращать внимание на конкретную модификацию двигателя:

  1. На серию CWVA и CWVB устанавливаются никелевые свечи с одним боковым электродом. Изготовитель использует детали с артикулами 04C905616A или 04C905616D. Немецкие аналоги с такими же характеристиками обозначаются Y7LER02. Чтобы не сломать свечу, затягивать её нужно моментом 23 Нм.
    Свечи Y7LER02 от немецкой компании Bosch (производятся в Китае).
  2. Двигатели CFNA и CFNB оснащаются свечами 01905617C или VAG 101905601F. Внешне они не отличаются от предыдущих, но закручиваются моментом 28 Нм.
    Оригинальные свечи VAG 101905601F имеют более толстый центральный электрод, в отличие от поддельных изделий.

Отличия представлены в таблице.

№свечи Марка ДВС Диаметр резьбы, мм Зазор, мм Калильное число Сопротивление
04C905616, 04C905616A CWVA, CWVB 12 1.0 6 / 7 1 кОм
101905601F, 101905617C CFNA, CFNB 14 1.1 6 1.2 кОм

Принцип работы двигателя

Принцип работы классических двигателей внутреннего сгорания основан на преобразовании энергии вспышки топлива — тепловой энергии, освобождённой от сгорания топлива, в механическую.

При этом сам процесс преобразования энергии может отличаться.

Самый распространённый вариант такой:

  • Поршень в цилиндре движется вниз.
  • Открывается впускной клапан.
  • В цилиндр поступает воздух или топливно-воздушная смесь. (под воздействием поршня или системы поршня и турбонаддува).
  • Поршень поднимается.
  • Выпускной клапан закрывается.
  • Поршень сжимает воздух.
  • Поршень доходит до верхней мертвой точки.
  • Срабатывает свеча зажигания.
  • Открывается выпускной клапан.
  • Поршень начинает двигаться вверх.
  • Выхлопные газы выдавливаются в выпускной коллектор.

Важно! Если используется дизельное топливо, то искра не принимает участие в запуске двигателя, дизельное топливо зажигается при сжатии само. При этом для понимания принципа работы важно не просто учитывать физическую последовательность, а держать под контролем всю систему управления

Наглядно понять её помогает схема учебного модуля ELECTUDE

При этом для понимания принципа работы важно не просто учитывать физическую последовательность, а держать под контролем всю систему управления. Наглядно понять её помогает схема учебного модуля ELECTUDE

Обратите внимание, в дистанционных курсах обучения на платформе ELECTUDE при изучении системы управления дизельным двигателем она сознательно разбирается обособленно от системы регулирования впрыска топлива. Очень грамотный подход

Многим учащимся действительно сложно сразу разобраться и с системой управления, и с системой впрыска. И для того, чтобы хорошо усвоить материал, грамотно двигаться именно пошагово.

Но вернёмся к работе самого двигателя. Рассмотренный принцип работы актуален для большинства ДВС, и он надёжен для любого транспорта, включая грузовые автомобили.

Фактически у устройств, работающих по такому принципу, работа строится на 4 тактах (поэтому большинство моторов называют четырёхтактными):

  • Такт выпуска.
  • Такт сжатия воздуха.
  • Непосредственно рабочий такт – тот самый момент, когда энергия от сгорания топлива преобразуется в механическую (для запуска коленвала).
  • Такт открытия выпускного клапана – необходим для того, чтобы отработанные газы вышли из цилиндра и освободили место новой порции смеси топлива и воздуха

4 такта образуют рабочий цикл.

При этом три такта – вспомогательные и один – непосредственно дающий импульс движению. Визуально работа четырёхтактной модели представлена на схеме.

Но работа может основываться и на другом принципе – двухтактном. Что происходит в этом случае?

  • Поршень двигается снизу-вверх.
  • В камеру сгорания поступает топливо.
  • Поршень сжимает топливно-воздушную смесь.
  • Возникает компрессия. (давление).
  • Возникает искра.
  • Топливо загорается.
  • Поршень продвигается вниз.
  • Открывается доступ к выпускному коллектору.
  • Из цилиндра выходят продукты сгорания.

То есть первый такт в этом процессе – одновременный впуск и сжатие, второй — опускание поршня под давлением топлива и выход продуктов сгорания из коллектора.

Двухтактный принцип работы – распространённое явление для мототехники, бензопил. Это легко объяснить тем, что при высокой удельной мощности такие устройства можно сделать очень лёгкими и компактными.

Важно! Кроме количества тактов есть отличия в механизме газообмена. В моделей, которые поддерживают 4 такта, газораспределительный механизм открывает и закрывает в нужный момент цикла клапаны впуска и выпуска

В моделей, которые поддерживают 4 такта, газораспределительный механизм открывает и закрывает в нужный момент цикла клапаны впуска и выпуска.

У решений, которые поддерживают два такта, заполнение и очистка цилиндра осуществляются синхронно с тактами сжатия и расширения (то есть непосредственно в момент нахождения поршня вблизи нижней мертвой точки).

Какие свечи поставить?

Свечи нужно ставить те, которые рекомендует завод-изготовитель авто. На автомобилях Фольксваген Поло Седан устанавливаются СЗ VAG10190560F.

Они должны иметь следующие параметры:

  • искровой зазор от 1,0 до 1,1 мм;
  • размер резьбы M 14×1,25;
  • калильное число 6-7;
  • длина резьбы 19 мм;
  • момент затяжки 25 Нм.

Можно поставить аналоги других производителей:

  • NGK – 5960;
  • Bosch – 0 242 236 565, 0 242 236 566;
  • Denso – KJ20DR-M11;
  • VAG – 101 905 617 C;
  • NKG – BKUR6ET-10.

Покупать следует оригиналы, это уменьшит вероятность приобретения брака. Например, на изделиях от фирмы NGK оригинальный артикул VW выгравирован.

Оригинальное изделие от NGK

Как определить неисправную катушку зажигания

Порядок проверки исправности катушки зависит от того, сколько катушек зажигания в машине. Если в вашем автомобиле установлены индивидуальные катушки зажигания, для того, чтобы с высокой степенью вероятности определить неисправную, можно поменять местами предположительно неисправную и заведомо исправную катушку. Если в результате данной замены, в цилиндре, в котором отсутствовала искра, она появляется, а в другом пропадает, следовательно, бобина действительно неисправная. Таким же образом можно проверить сдвоенные и блочные катушки, но при этом придется видоизменять схему, что не всегда удобно.

Для этого необходимо запастись толстыми диэлектрическими перчатками, сухим резиновым ковриком. Использование только обычных диэлектрических перчаток недопустимо: они выдерживают по пробою напряжение 6300 Вольт, на свечу подается напряжение приблизительно в три раза больше.

Если в вашем автомобиле установлено две и более катушки зажигания, автомобиль при неисправности одной из них должен завестись, но сильно троить. Снимая по очереди наконечники высоковольтных проводов свечей либо разъемы с индивидуальных катушек, оценивают стабильность работы двигателя. Если ДВС не изменил характер работы в результате снятия разъема, то искры в данном цилиндре нет. Если двигатель стал троить еще больше, либо вообще заглох, искра имеется, бобина неисправна, либо на нее на поступают импульсы или питание.

Высоковольтный разрядник

Мультиметр

Если двигатель автомобиля вообще не заводится и не схватывает, оценить исправность катушки можно параметрическим методом. Для этого понадобится мультиметр. Обычную катушку наподобие жигулевской можно прозвонить без труда. Для этого сначала устанавливают предел измерения мультиметра на режим измерения сопротивления 200 Ом либо «диод, прозвонка» и измеряют сопротивление между клеммами катушки + и К. Сопротивление должно быть в пределах от 0,2 до 1,0 Ома. Учтите, что во время измерения на данном пределе может появиться небольшая погрешность, которая немного увеличит показания мультиметра. Затем переключают режим мультиметра на предел 20 кОм и измеряют величину сопротивления второй обмотки (между выводом К и медным наконечником, в который вставляется высоковольтный провод). Сопротивление должно находиться в диапазоне 1 килоом до 3 килоом (2000 – 3000 Ом).

Проверить таким методом катушку с встроенным импульсным усилителем нельзя, так как к ее выводам не подключен вывод первичной обмотки. Частая неисправность индивидуальных устройств – пробой ограничивающего резистора. Он находится под резиновым удлинителем конструкции катушки, который легко демонтируется. Резистор следует извлечь и измерить его сопротивление мультиметра на пределе 20 килоом. Оно должно быть в пределах от 1 до 3 килоом.

Мегаомметр

Также можно оценить сопротивление изоляции, если в распоряжении имеется мегаомметр. Сопротивление изоляции (между медным контактом, в который вставляется высоковольтный провод свечи и корпусом) должно быть более 300 мегаом. Это измерение носит оценочный характер. Если сопротивление меньше, катушка вероятно неисправна, больше – вероятно исправна, точнее судить нельзя.

Простую трехвыводную катушку можно проверить «на весу», то есть, собрав простейшую схему. К выводу + подключают напряжение с АКБ +12В, вставляют в разъем высоковольтный провод, на второй вывод которого соединяют свечу. Корпус свечи соединяют с металлической частью двигателя. Далее соединяют к контакту К многожильный изолированный проводник сечением от 2 кв.мм. Держась за изоляцию, другим зачищенным концом провода кратковременно касаются металлической части двигателя. Должна проскакивать искра в мете касания двигателя и через свечу. В электронных катушках искра свечи менее интенсивная. Долго экспериментировать подобным методом нельзя.

На некоторых специализированных СТО есть самостоятельно изготовленные стенды для проверки. Их использование требует специальных методов.

Для того, чтобы катушка проработала дольше, соблюдайте правила:

  • устанавливайте устройство на штатные крепления;
  • не загромождайте место устройства, обеспечивая хорошую вентиляцию;
  • следите за чистотой на корпусе;
  • своевременно (перед началом каждого сезона эксплуатации) проверяйте свечи и высоковольтные провода.

—>Автозапчасти и СТО —>

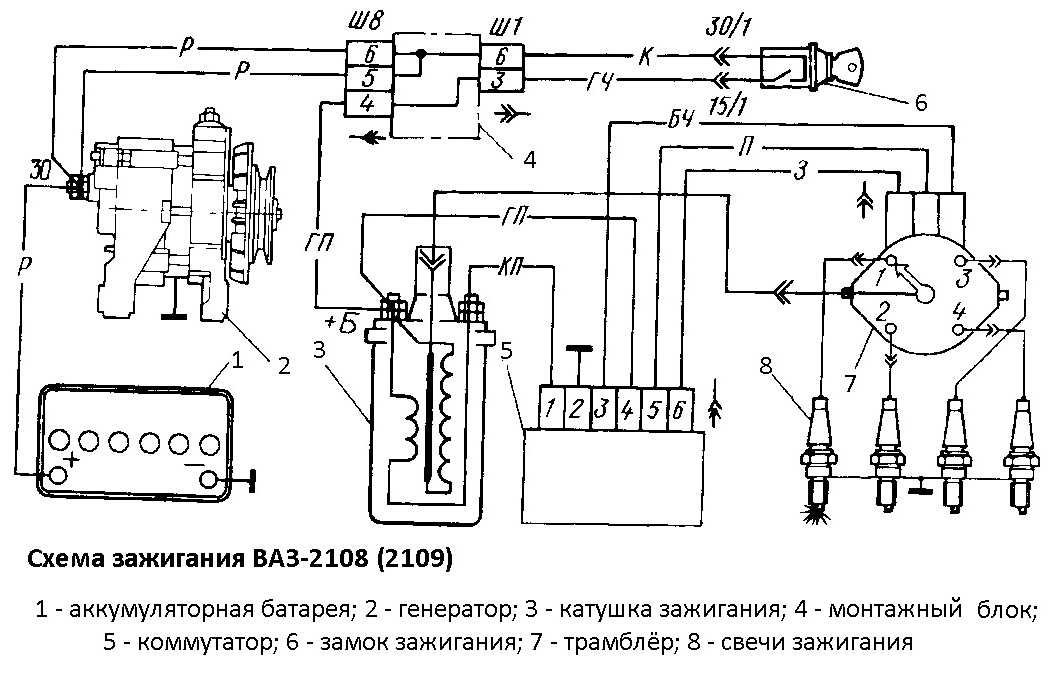

Существует несколько способов распределение высокого напряжения по свечам зажигания в бензиновом двигателе. Ранее самым распространённым и единственным было роторное или высоковольтное распределение. Его основным узлом являлся трамблёр (прерыватель-распределитель или датчик-распределитель). Распределитель состоит из крышки трамблёра и бегунка (ротора).

Со вторичной обмотки катушки зажигания на центральный электрод распределителя подаётся высокое напряжение, которое при помощи бегунка передаётся на боковые электроды распределителя. Скорость вращения бегунка равна скорости вращения распредвала и относится к оборотам коленвала в отношении 1:2.. боковые электроды крышки трамблёра соединены со свечами зажигания по средствам высоковольтных проводов. Основным недостатком этой системы является трудности в обеспечении своевременной подачи напряжения на свечи зажигания при разных оборотах и режимах работы двигателя. Частично эта проблема решалась применением центробежного и вакуумного регулятора угла опережения зажигания, а в последствии применением электронных блоков, но полностью проблему не решало. Кроме того система имеет множество соединений и изнашивающихся контактов, что значительно снижает надёжность.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
