Замена ремня газораспределительного механизма (грм)

Замена ремня ГРМ Пежо Партнер 1.6

Гнет ли клапана?

  • 202 41 323k

На автомобиле Пежо Партнер регламентным ТО установлено производить замену зубчатого ремня и роликов механизма ГРМ каждые 150 000 км или каждые 10 лет. В затрудненных условиях эксплуатации автомобиля, производители рекомендуют менять ГРМ при пробеге 120 000 км. Также при замене ГРМ рекомендуется менять и водяной насос (помпу), чтобы не беспокоиться о ременном приводе до следующего ТО. Данную работу можно проделать в домашних условиях, при наличии домкрата, небольшого набора инструментов и навыков в подобных работах.

Если у вас автомобиль Peugeot Partner I 1.6, то смотрите наглядную инструкцию по замене ремня ГРМ и помпы на примере Партнер 2003 г.в.

Признаки умирающего ремня

Визуальные

Существует мнение, что визуальный осмотр поможет определить срок жизни привода. Разлохмачивание, надрывы, трещины и т.д. могут подсказать, будет еще «ходить» ремень или порвется через несколько километров.

Давайте сразу разберемся. Ремень может не только порваться. Происходит износ зубцов на нем. Это чревато его «проскоком» на распределительном валу. Собьются фазы газораспределения, двигатель не только потеряет свою мощность, но и работать будет с трудом. В некоторых случая могут встретиться поршни с клапанами. Результатом их «союза» будет капитальный ремонт.

Так вот, визуальный осмотр может не показать износ или облом зубцов. Некоторые из них могут быть спрятаны далеко от ваших глаз. Другие в это момент будут находиться на звездочках валов. С виду все хорошо, а реально они уже на грани облома.

Во-вторых, не на всех двигателях ремни ГРМ находятся в визуальной досягаемости. Некоторые спрятаны защитными кожухами, которые под передней плитой мотора. Чтобы добраться до них, нужна частичная разборка. На большинстве двигателях БМВ необходимо «опускать» силовой агрегат, чтобы долезть до ГРМ. Добравшись до него, смысл его осматривать? – Раз вы уже там, то лучше его заменить сразу, чтобы подом не заниматься ерундой еще 60-100 тыс. км.

Например, ремни моторов Опель Кадет можно свободно рассмотреть, открыв капот автомобиля. Но таких моделей очень мало, поэтому к такому признаку износа привода ГРМ можно относиться скептически.

Срок годности

Извините, это что, продукты питания? Бытует мнение, что есть срок годности ремня ГРМ. Его соблюдение гарантирует надежную работу чисто на этот период.

У каждого производителя автомобилей существует регламент замены привода газораспределительного механизма. Только строгое его соблюдение может дать какую-либо гарантию и то не стопроцентную.

Сюда же относится миф, об обратной зависимости мощности двигателя и срока службы ремня. V-образные монстры, объемом более 4 литров, могут жить с «родным» ремешком долгие сотни тысяч километров. И наоборот, малообъемники, например моторы VAG не всегда доживают до 100 тыс. км.

Многие рекомендую менять ремень после 5-6 лет эксплуатации авто. Но если за этот период машина проехала 200 тысяч, то конечно. Если пробег еле перевалил за 30000, а машине 7 лет, то зачем делать не всегда дешевую операцию по замене, если он еще «походит» достаточно времени?

Многие могут возразить, это резиновое изделие, которое со временем рассыхается, теряет свои механические свойства. Да, но если на него не оказывают никакого негативного воздействия внешние факторы, агрессивные жидкости, пыль, грязь, реагенты, то почему он должен портиться? – Это очередной миф.

В отличие от шланг системы охлаждения, тормозов и топлива, сайлентблоков подвески, которые сталкиваются с разрушающими факторами, то ремень ГРМ этого не испытывает. Только в исключительных случаях он может начать быстрее «стареть», но об этом поговорим ниже.

Посторонние звуки

Это еще один признак скорого обрыва ремня. С этим я готов согласиться. По своему опыту замечу, что в 80 % случаев шаркающие, циклические звуки будут прямым признаком, указывающем на необходимость замены.

Но, так могут шуметь ролики-натяжители, звездочки. Отдаваться эхом некорректная работы навесного оборудования, например, помпа. В этом случае обязательно «вскрытие» передней плиты или более детальная диагностика с целью выявления источника неприятного шума.

Масло

Это 100% признак, что ремень ГРМ нужно менять. Как говорилось выше, встреча резиновых изделий с агрессивными средами, к ним можно отнести масло, приводит к быстрой потери ими механических свойств.

Опять же, не всегда есть возможность визуально это диагностировать. Да, если на передней плите в районе шкива есть потеки масла, не запотевание, то шанс промасленного ремешка возрастает. Течь сальника коленвала приведет к попаданию масла на ремень.

В случаях Опель Кадет, где ремень не закрыт ничем, он может пострадать не только из-за масляных отложений, но и антифриза, например. Здесь обращаемся к первому признаку – визуальный осмотр делает чудеса диагностики.

Подержанный автомобиль

Это не просто признак, а первостепенная необходимость. После покупке б/у машины, первым делом нужно ехать на сервис и менять ремень ГРМ. Провести дефектовку натяжителя, «башмаков», звездочек, успокоителя, если такой есть, на предмет износа. Часто прежние владельцы не заморачивались подготовкой автомобиля к продаже. Зачем менять что-то, если собираешься «скинуть» старую тачку.

Возможные поломки и их причины

Наиболее распространенная поломка, связанная с ремнем ГРМ — его обрыв. Это происходит по целому ряду причин, включая следующие:

  • Несвоевременная замена детали. Большинство производителей рекомендуют проводить замену узла каждые 60-70 тысяч километров, или даже чаще;
  • Неправильная эксплуатация. Тут нужно пояснить. Ускоренному износу ремня ГРМ значительно способствует неправильный скоростной режим и активная езда по пересеченной местности;
  • Попадание моторного масла или антифриза на деталь. В этом случае вероятность его соскальзывания с роликов увеличивается. При этом много водителей совершают одну и ту же ошибку — протирают ремень от масла и продолжают его использовать. Но резина детали уже успела впитать жидкость, и вывести ее нельзя;
  • Некачественное изделие. Выше упоминалась необходимость покупки ремней ГРМ только у официальных дилеров. У них дороже, но есть гарантия, что не будет продана изношенная или просто некачественная подделка;
  • Ускоренный износ из-за механических повреждений автомобиля (проще говоря — аварий).

В любом случае единственный способ починки — покупка новой запчасти и ее установка.

Это же касается и роликов. Их, частично, защищает ремень, но от внешних повреждений, масла и усиленного трения они не защищены. Использовать изношенные обводные ролики — идея не лучше, чем езда с изношенным ремнем ГРМ.

По сути, любая поломка, связанная с обводными роликами, помпой или ремнем ГРМ, устраняется заменой поврежденной детали на новую. Ремонтировать их, склеивать или варить не рекомендуется. На газораспределительный механизм приходится значительная нагрузка, и отремонтированные детали не обеспечат надежной работы двигателя.

Базовая процедура для ремонта большинства деталей в ГРМ, включая ремень, обводные ролики и натяжители:

  1. Установить машину на подъемник, эстакаду или смотровую яму.
  2. Отвести натяжитель и демонтировать ремень ГРМ.
  3. Снять корпус воздушного фильтра.
  4. Отвинтить ролик и натяжитель.
  5. Демонтировать деталь, нуждающуюся в ремонте и установить новую.
  6. Собрать механизм, осуществив вышеприведенные действия в обратном порядке.

Как часто нужно менять ремень ГРМ на дизельном двигателе

По инструкции завода-изготовителя замена ремня ГРМ на дизельном силовом агрегате должна производиться не реже, чем каждый 100 тыс. км. пробега. На практике имеют место случаи обрыва этой детали гораздо раньше. На долговечность ремня ГРМ дизельного мотора влияют такие факторы как условия эксплуатации, наличие контакта с маслом или различными техническими жидкостями. Чтобы избежать неприятностей, связанных с нарушением работы механизма газораспределения, рекомендуем выполнять замену ремня ГРМ дизельного двигателя после каждых 60 тыс. пробега. При этом осмотр узла и проверку целостности ремня газораспределения нужно проводить при каждом посещении автосервиса.

Вас должны насторожить такие моменты как неровности на краях ремня ГРМ, трещинки возле основания зубьев и другие дефекты, которые указывают на возможность разрыва изделия. В таких случаях ремень ГРМ дизельного двигателя нужно сразу менять.

Двигатель Peugeot 206 1.4 литра

Конструкция агрегата TU3JP довольно интересная. Это 4-цилиндровый, 8-клапанный мотор с одним распределительным валом. Головка блока, блок цилиндров полностью алюминиевые. При этом коленвал укладывается в алюминиевую пастель и прикручивается к блоку. Поддон единственная стальная деталь силового агрегата. В блоке стоят мокрые чугунные гильзы. Теоретически при капитальном ремонте поршни необходимо менять вместе с гильзами, никакой росточки естественно не предусмотрено.

Двигатель боится перегрева, который может серьезно деформировать всю конструкцию силового агрегата. Повышенный расход масла для такого мотора является нормальным явлением. Главная причина масложора, это задубевшие маслосъемные колпачки.

Головка блока Пежо 206 1.4 литра

Алюминиевая ГБЦ с 2-мя клапанами на цилиндр представляет собой один большой корпус подшипников, куда вставляется распределительный вал. Что касается клапанного механизма, то здесь используются коромысла, которые давят на клапана. Никаких гидрокомпенсаторов нет. Клапанные зазоры необходимо регулировать вручную. Операция элементарная, регулируют зазор упорным винтом и гайкой. Желательно проводить операцию раз в 80-90 тысяч километров пробега.

Установка ремня ГРМ

Указание: Ролик натяжителя и направляющий ролик должны быть заменены.

  • Проверьте плавность работы звездочки насоса охлаждающей жидкости.
  • Убедитесь, что установочные штифты установлены правильно и .
  • Убедитесь, что фиксатор маховика установлен правильно .
  • Установите новый ролик натяжителя.
  • Затяните гайку от руки .
  • Вставьте сверло диаметром 3 мм в опорную пластину натяжителя .
  • Поверните ролик натяжителя по часовой стрелке. Используйте ключ-шестигранник .
  • Слегка затяните гайку . НЕ ПОВОРАЧИВАЙТЕ ролик натяжителя на 360°.
  • Установите новый направляющий ролик.
  • Затяните болт. Момент затяжки: 20 Нм.
  • Наденьте ремень привода ГРМ на звездочку коленчатого вала.
  • Убедитесь, что метка на ремне совмещена с меткой на звездочке коленчатого вала .
  • Убедитесь, что метки совмещены .
  • С помощью держателя закрепите ремень на звездочке коленчатого вала. Специнструмент №(-).0132-AK .
  • Наденьте ремень привода ГРМ на остальные звездочки и шкивы.
  • Убедитесь, что метки на ремне находятся в указанном положении и .

Снимите:

  • Сверло диаметром 3 мм .
  • Держатель .
  • Ослабьте гайку ролика натяжителя . ролик натяжителя против часовой стрелки до тех пор, пока указатель не переместится в указанное положение . Используйте ключ-шестигранник .
  • Указатель ролика натяжителя не должен пройти за отверстие задней пластины .
  • Затяните гайку ролика натяжителя . Момент затяжки: 20 Нм.

Снимите:

  • Установочные штифты и .
  • Фиксатор .

Проверните коленчатый вал на четыре оборота по часовой стрелке до положения ВМТ поршня первого цилиндра.

НЕ ДОПУСКАЙТЕ проворота коленчатого вала против часовой стрелки.

  • Установите фиксатор маховика .
  • Удерживайте ролик натяжителя. Используйте ключ-шестигранник .
  • Ослабьте гайку ролика натяжителя .
  • Поворачивайте ролик натяжителя по часовой стрелке, пока указатель не переместится в положение . Используйте ключ-шестигранник .
  • Удерживайте ролик натяжителя. Используйте ключ-шестигранник .
  • Затяните гайку ролика натяжителя . Момент затяжки: 20 Нм.
  • Убедитесь, что ролик натяжителя не проворачивается при затягивании гайки . Если ролик натяжителя проворачивается: Повторите процедуру натяжения.
  • Снимите фиксатор .
  • Проверните коленчатый вал на два оборота по часовой стрелке.
  • Убедитесь, что указатель ролика натяжителя совмещен с меткой или находится на 2 мм левее или правее метки . Если нет, повторите процедуру натяжения.
  • Убедитесь, что установочные штифты могут быть легко вставлены и . Если нет, повторите процедуру установки.
  • Убедитесь, что фиксатор может быть легко установлен . Если нет, повторите процедуру установки.

Снимите:

  • Установочные штифты и .
  • Фиксатор .

Установите детали в порядке, обратном снятию.

Затяните болты шкива коленчатого вала . Момент затяжки: 25 Нм.

Рекомендации по выбору: какая фирма лучше?

Современные ремни для газораспределительных механизмов автомобильных двигателей — изделия высокотехнологичные, а потому недешевые. Изготавливаются они на основе искусственного каучука (неопрена, полихлорпрена) с различными добавками, усиленного кордом из прочных нитей. Последние делаются из стекловолокна, нейлона и хлопка.

Это интересно: Как научиться парковать автомобиль

Чтобы правильно подобрать новый ремень, предлагается следовать таким рекомендациям:

  1. Лучший способ не ошибиться с размером и формой зубьев — взять с собой в магазин старый ремень и сравнить его с предлагаемыми образцами. Совпадать должно все — длина, ширина, профиль зубцов.
  2. Не пытайтесь сэкономить, выбирая более дешёвые изделия. А если ваша машина эксплуатируется в экстремальных условиях, то стоит выбрать лучший вариант — оригинал, по итогу он себя окупит.
  3. Проверяйте жёсткость резинотехнического изделия. Чем оно эластичнее, тем дольше прослужит на автомобиле. Заметьте: чем дешевле ремень ГРМ, тем он жёстче (специалисты говорят – «дубовый»).
  4. Внешне новое изделие не должно иметь на зубцах наплывов (маленькие заусенцы допускаются), раковин или пор. На ощупь поверхность должна быть гладкой, не шершавой.
  5. По возможности сверяйте каталожный номер либо артикул, если он нанесён на тыльной стороне ремня.

Поскольку рынок автозапчастей насыщен всякого рода подделками, то всегда есть вероятность нарваться на некачественное изделие. Чтобы обезопасить себя, старайтесь покупать ремень и ролик для ГРМ в торговых точках от официальных дилеров. Оригинальные запчасти продаются комплектами, запечатанными в одной упаковке.

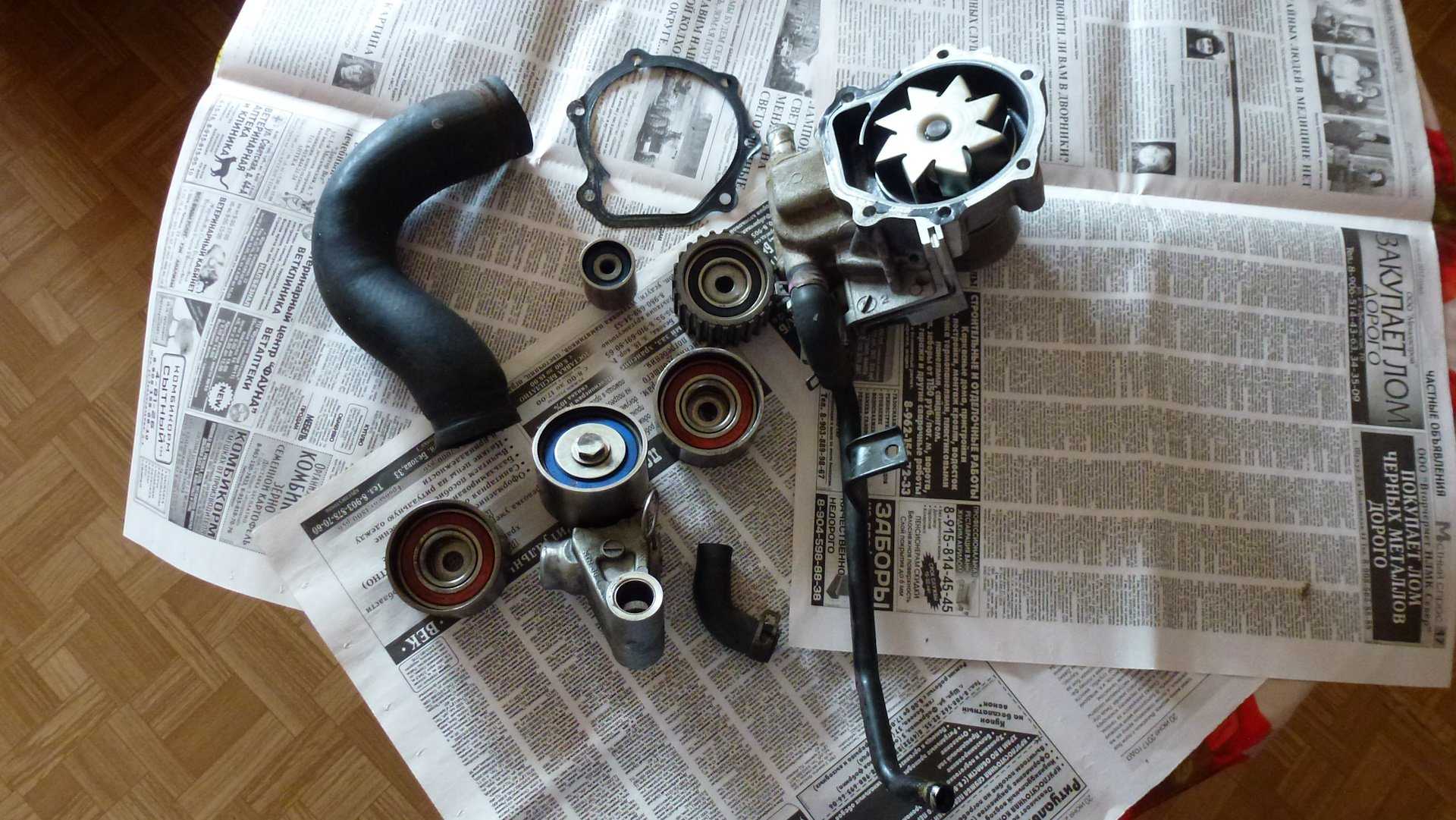

Комплект оригинальных деталей — ремень и два ролика

Наиболее популярные производители ременных приводов — бренды Gates и Bosch. Их и подделывают чаще всего, да так, что отличить довольно сложно. Практикуется такой способ проверки: попросите показать вам несколько одинаковых изделий и сверьте номера, нанесённые на тыльной стороне. У «правильных» ремней комбинации цифр не должны повторяться. Если номера одинаковые, то перед вами наверняка поддельная продукция из Поднебесной.


Разные цифры — признак подлинности изделия

Алгоритм замены

Когда все инструменты и расходники собраны, можно начинать процедуру замены. Сначала поддомкрачиваем переднюю часть автомобиля. Обесточиваем машину, сняв минусовую клемму с аккумулятора. Снимаем колесо, моторную защиту и брызговик. После этого следует строго придерживаться следующего алгоритма работы:

1. Демонтируем фильтр воздуха, а его патрубки отводим в сторону. 2. Снимаем верхний кожух мотора. Датчики распредвалов отключаем. Снимаем крышку с клапанов.

3. Совмещаем метки, размещенные на нижней части распредвалов. Для этого придется поворачивать коленвал вправо головкой на 18. Если с первого раза совмещения меток не произошло, крутить коленвал в обратную сторону нельзя. В этом случае придется сделать 2 полных оборота в том же направлении. 4. Теперь маховик нужно зафиксировать, но перед этим следует установить нижний маркер. 5. Отворачиваем подушку мотора и приподнимаем масляный щуп. 6. После этого нужно взять специальное приспособление и произвести фиксацию распредвалов.

7. Снимаем привод генератора, предварительно ослабив его натяжитель. 8. Демонтируем верхний успокоитель, если это не было проделано ранее. 9. Снимаем шестерни с распредвалов. Следите, чтобы цепь случайно не упала в картер мотора. Такое иногда случается. 10. Снимаем ступицу коленвала. Для этого сначала придется снять ее крышку. 11. Теперь уже можно снять цепь. Вместе с ней снимаются и успокоители, находящиеся сбоку. 12. После этого отворачивается приводная звездочка и сальник. 13. На этом процесс снятия цепи можно считать завершенным. Перед установкой нового расходника следует промыть обезжиривающим составом ступицу и шестерню коленвала. 14. Чтобы установить новый цепной привод, необходимо цепь собрать вместе с шестерней и успокоителями. Перед тем, как ставить звездочку коленвала, ее нужно как следует смазать герметиком. 15. Устанавливая шестерни распредвалов, не перепутайте местами фазовращатели. Помните, что на выпускной нанесен символ ЕХ 30, а на впускной – IN 35.

На фото ниже показано, как цепь должна выглядеть новая цепь.

После сборки придется проверить работу мотора. Для этого заводим двигатель и слушаем, как он работает. Наличие посторонних шумов будет говорить о том, что что-то сделано не так. Если слышен привычный шелест, значит все сделано правильно.

Не затягивайте с заменой цепи. Не дожидайтесь, когда она сойдет со звездочек. Обязательно проводите диагностические процедуры в ее отношении, так как они могут помочь выявить неисправность на начальном этапе.

Ремонт толкателей

К основным дефектам толкателей относится износ стержня и торцевой поверхности тарелки. Стержень толкателя восстанавливают шлифованием его на меньший ремонтный размер. Шлифуют стержни на токарном станке с супортно-шлифовальным приспособлением или на круглошлифовальном станке. При небольшом износе торцевой поверхности тарелки ее шлифуют, а при значительном износе поверхность тарелки наплавляют металлом газовой или электродуговой сваркой. Во избежание отпуска наплавку делают опуская стержень в водяную ванну.

В качестве присадочного материала можно использовать старые клапанные пружины.

После наплавки, не давая остыть металлу, толкатель быстро опускают в ванну с холодной водой и закаливают наплавленную поверхность. После закалки плоскость обрабатывают на наждачном точиле, а затем шлифуют на станке.

Замена ремня ГРМ Пежо 206 1.4

Чтобы железный конь в дороге не подводил, за его состоянием нужно следить и принимать меры, если будут обнаружены проблемы

На расходные материалы нужно обращать особое внимание, одним из них является привод ГРМ. Здесь мы будем говорить о том, как самому совершить замену ремменной передачи ГРМ на Пежо 296 1.4

Механизм распределения газов в автомобиле является важным узлом, а ременная передача – одна из его составляющих. Синхронизация работы моторных валов – вот основная функция этого узла. А еще он выполняет функцию привода для таких агрегатов, как масляный и водяной насосы.

От качество работы узла ГРМ зависит качественное функционирование помпы и масляного насоса. Из-за того, что ремень выполняет функцию привода и для других агрегатов, он испытывает максимальную нагрузку, что приводит к его естественному снашиванию через некоторое время. Чрезмерного его изнашивания нельзя допускать ни в коем случае, так как это может привести к серьезным последствиям. Давайте представим, что ремень износился до такой степени, что произошел обрыв. Какие последствия могут быть в этом случае? Произойдет встреча клапанов с поршнями. Клапаны после этого загнутся, поршни и цилиндры также пострадают.

Вот почему так важно не допускать обрыва ремня и вовремя проводить диагностику механизма. На фото ниже вы можете видеть, как выглядят загнутые клапана

Признаки неисправности ремня

Типы износа ремня

На что же обращать внимание при осмотре ремня ГРМ? Есть следующие признаки, свидетельствующие о том, что он нуждается в срочной замене

  1. Трещины на задней поверхности. Учитывая, что ремни делают многослойными и рассчитанными на длительную постоянную нагрузку, потресканная поверхность говорит о том, что материалы начинают портиться, и процесс заходит дальше и дальше.

  2. Трещины на внутренней поверхности, между зубьями. Это еще более тревожный признак, поскольку рабочая поверхность априори более стойкая, чем обратная. И если на рабочей поверхности появились повреждения, нужно срочно менять эту деталь.

  3. Расслаиваются зубья. Тут без вариантов: тихо поблагодарить судьбу за своевременный знак и отправляться за новым.

  4. Боковины потертые, с торчащими нитками. Если ремень где-то так трется, он уже поврежден и потерял часть прочности. Лучше заменить, и на этот раз установить его правильно.

  5. Черный порошок или пыль на деталях, соприкасающихся с ремнем. Это явный признак износа, который лучше не игнорировать.
  6. Следы масла или антифриза на ремне и вокруг него. Утечки происходят через сальники или неправильно подогнанные шкивы, поэтому вместе с заменой ремня может понадобиться замена других элементов.

Во всех случаях лучше перестраховаться и заплатить за новый ремень и его установку, чем сдавать двигатель на капремонт.

Процесс замены роликов ГРМ

Итак, на вопрос, нужно ли менять ролики при замене ремня ГРМ, ответ предоставлен. Теперь нужно разобраться, как провести процедуру замены.

Сначала проводится подготовка к проведению процедуры. Обводные ролики, с высокой долей вероятности, надо заменять, следовательно, нужно приобрести новые. Это делается у официальных дилеров соответствующего производителя автомобилей. Обращаться за покупкой новых запчастей к частным продавцам — не лучшая идея, в силу распространенности некачественных подделок.

Купив необходимые детали, можно переходить к самой процедуре замены роликов. Для этого демонтируется защитный кожух. Затем коленчатый вал устанавливается в положение верхней мертвой точки первого цилиндра. Это делается посредством использования пусковой рукоятки, или вручную, вращая шкив коленвала. Когда метки на шкивах коленчатого и распределительного валов совпадут, можно переходить к процедуре замены.

Сначала снимается сам ремень ГРМ. Затем с помощью ключа откручивается «обводник». Размеры детали, в зависимости от модели, кузова и особенностей двигателя могут различаться, поэтому ключ придется подбирать отдельно. Как правило, на обводных роликах правая резьба, при которой нужно откручивать против часовой стрелки.

На место снятой детали устанавливается новая. Процедура повторяется для всех обводных роликов, нуждающихся в замене.

Затем снимается шкиф генератора. Для его снятия потребуется специальное приспособление, так и называемое «устройство для снятия/установки шкива». Приобрести его можно в большинстве магазинов запчастей, и продавцы обычно объясняют, как им пользоваться. При откручивании шкива, его нужно откручивать тоже против часовой стрелки, по правой резьбе. Затем, в обратном порядке, устанавливается новый шкив на новый ролик. Эта процедура так же повторяется для всех замененных деталей, и в завершение на них натягивается новый ремень газораспределительного механизма.

Процедура занимает по времени час-полтора.

Этапы замены ремня ГРМ в дизельном двигателе

Чтобы предотвратить поломку дизельного двигателя из-за обрыва ремня ГРМ, необходимо своевременно выполнять замену этого элемента, а также сопряженных с ним деталей и механизмов (ролики, натяжители, а в некоторых моделях и помпы). На авто с большим пробегом необходимо поменять и ведущую звездочку, так как при сильном износе эта деталь быстро приведет ремень в негодность. Кроме того, нужно заменить сальники при обнаружении следов протекания масла.

Замена ремня ГРМ дизельного двигателя – ответственная задача. Для ее выполнения нужны квалифицированные специалисты с опытом, знанием устройства и пониманием принципов работы дизельных двигателей. Кроме того, чтобы безошибочно выполнить замену ГРМ, понадобится техническая документация и специальные приспособления для выставления меток, распредвалов, коленвала и ТНВД.

Стоимость квалифицированных услуг по замене ремня газораспределения от 2-х до 8 тыс. руб. Такая работа в зависимости от типа двигателя занимает около 4-х часов.

В комплект ГРМ входит зубчатый (синхронный ремень), который имеет зубчики, позволяющие не проскальзывать на шкивах. Некоторые современные дизельные моторы комплектуются цепью ГРМ, которая отличается более высокой прочностью, поэтому менять ее приходится крайне редко.

На СТО работу по замене ремня ГРМ дизельного двигателя выполняют автослесари – мотористы. Но сперва с помощью специальной технологической программы выполняется проверка параметров установки ремня (такие параметры отличаются для разных моделей авто и типов двигателей)

Важно, чтобы ремень ГРМ был выставлен строго по меткам. Это позволит предотвратить возникновение проблем в работе двигателя.

Основные этапы выполнения замены ремня ГРМ дизельных моторов:

  • Отключение клемм с АКБ.
  • Демонтаж серво-ремней.
  • Снятие крепежа защитного кожуха ремня ГРМ.
  • Демонтаж кожуха.
  • Выставление нового ремня по заводским меткам. Это очень важный этап, поэтому необходимо скрупулезно проверить данную процедуру.

Случается, что метки ГРМ дизельного двигателя совпадают, но при этом валы стоят неправильно. Это может быть обусловлено тем, что метки сбиты или нанесены своими силами с нарушением технологических требований. Если установить ремень ГРМ по неправильным меткам, то после запуска мотора очень вероятна «встреча» клапанов с поршнями, которая приведет к дорогостоящему капитальному ремонту. Именно поэтому нужно не только выставить ремень ГРМ по меткам, но и перепроверить правильность их нанесения.

На рынке автозапчастей представлен широкий выбор ремней ГРМ разных брендов. Автовладельцы могут без проблем подобрать такую деталь для своего авто. Для замены могут использоваться как оригинальные ремни ГРМ, так и их аналоги от других производителей.

Нужно учитывать, что ремни от разных моделей редко могут быть взаимозаменяемыми, поэтому к их выбору нужно подходить со всей ответственностью.

Замена неисправной детали

Замена ремня ГРМ – это серьезная и важная процедура, проводить которую следует строго в соответствии с инструкцией. Рекомендуем Вам доверить это дело профессионалам, так как малейшая ошибка может привести к еще более серьезным неисправностям. Мастера нашего автосервиса имеют огромный опыт работы с этой французской маркой автомобиля, необходимый опыт, сноровку и инструментарий. Поэтому неисправность Вашего автомобиля будет устранена в кратчайшие сроки и с долгосрочной гарантией. После замены ремня ГРМ следует соблюдать ряд мер, чтобы продлить срок службы Вашей «обновки»:

  1. Проводите визуальный осмотр каждые 15 тыс. км, чтобы своевременно обнаружить все дефекты, возникающие при эксплуатации
  2. Каждые 6 лет (60 тыс. км) старайтесь менять ремень

Все необходимые детали Вы сможете без проблем приобрести в нашем автосервисе. На все детали предоставляется гарантия, а пенсионеры и наши постоянные клиенты получают скидку.

Как заменить ремень ГРМ на Киа Спектра?

Одним из самых слабых мест в двигателе Kia Spectra является ремень ГРМ. Если выявлены признаки сильного износа или явного повреждения ремня газораспределительного механизма, то необходимо незамедлительно устранить этот дефект. Если замена ГРМ Киа Спектра (имеется ввиду ремня) будет отлаживаться раз за разом, то этот момент может привести к существенным поломкам газораспределительного механизма. Известны случаи, когда растянутый ремень, перескочив на несколько зубьев в неудачный момент, гнул клапана цилиндров.

Диагностика ремня ГРМ

Конечно, наилучшим способом диагностики состояния ремня является его визуальный осмотр. Многие автомобилисты проводят плановые осмотры всех элементов ГРМ по прошествии 20 000 (км). То есть, разбирается газораспределительный механизм на Киа Спектра, ремень ГРМ изучается наряду со звездочками, натяжными роликами и клапанами.

Если же авто новое или после капремонта, то самостоятельно влазить под капот, само собой, нельзя. В таких случаях состояние ремня определяется по звуку работы двигателя:

  • Слышны постукивания (вероятней всего оторванная часть ремня бьется о кожух)
  • Слышен визг или гул (натяжные ролики пробуксовывают или подклинивают под действием изношенного ремня)
  • Двигатель заводится нехотя, с большим трудом

Выявив характерную неполадку в Киа Спектра, замена ремня ГРМ должна производиться сразу, без отлагательств.

Помимо всего прочего, производители Kia Spectra настоятельно рекомендуют проводить смену этого элемента не реже 45 000 (км). Рабочий же ресурс хорошего фирменного ремня составляет в районе 60 000 (км).

Материал по теме: Как отрегулировать клапана на ВАЗ 2105?

Что понадобится для ремонта?

  1. Набор рожковых ключей
  2. Набор накидных ключей
  3. Набор отверток
  4. Домкрат
  5. Новый ремень ГРМ

Совет по поводу покупки нового ремня ГРМ

Обязательно и непременно обращаем внимание на дату его изготовления. Многие продавцы идут на хитрость и торгуют приобретенными за бесценок просроченными комплектующими

Итак, как проводится замена ремня ГРМ на Киа Спектра?

Материал по теме: Как самостоятельно заменить масло в коробке передач Ваз 2114

Процесс ремонта

  • Ставим машину на ровном и сухом месте. Желательно поставить под колеса упоры (башмаки)
  • Открываем капот и откидываем клеммы от аккумулятора
  • Откручиваем верхнюю крышку защиты двигателя

Снимаем защитные крышки ГРМ (верхнюю и среднюю)

Перед тем, как браться за ремень ГРМ Киа Спектра, ослабляем натяг на ремне насоса гидроусилителя руля. Это делается регулировкой натяжного болта. Снимаем ремень насоса ГУР

Ослабляем крепеж шкива водяной помпы, а также ослабляем болт под генератором

  • Снимаем генераторный ремень
  • Приподнимаем район переднего правого колеса домкратом и снимаем колесо
  • Снимаем внешний защитный кожух
  • Демонтируем нижнюю защитную крышку ГРМ
  • Вывинчиваем крепеж на шкиве коленвала. Чтобы он не прокручивался, задействуем 5-ую передачу

Заглядываем в капот и выставляем положение приводных звездочек ремня ГРМ по меткам. На одном зубчатом колесе буква «I», а на другом буква «E» (как на фото). На корпусе двигателя (рядом с зубчатыми колесами) тоже есть метки в виде рисок. Метки на колесах и корпусе должны совпасть. Правильно выставив приводную систему Kia Spectra, замена ремня ГРМ проводится дальше.

Снимаем изношенный ремень и ставим на его место новый

Обратите внимание на стрелку, указывающую направление вращения ремня. То есть, на ремне есть указатель рекомендуемого направления вращения

Направление стрелки должно совпадать с направлением вращения зубчатых колес. Многие автомобилисты не обращают на этот момент внимание, в результате чего ремень вместо положенных 60 000 (км) отрабатывает всего 20 000 (км).

Обратите внимание, что Киа Спектра 2.0 имеет увеличенный где-то на 10 (мм) ремень, чем у Киа Спектра 1.6. Проводим сбор элементов двигателя в обратной последовательности

Заводим авто и делаем пробный заезд. Обращаем внимание на звук работы двигателя, посторонних шумов быть не должно

Проводим сбор элементов двигателя в обратной последовательности. Заводим авто и делаем пробный заезд

Обращаем внимание на звук работы двигателя, посторонних шумов быть не должно

Правильно проведя техническое обслуживание Киа Спектра, замена ремня ГРМ считается успешно выполненной.

Для большего понимания сути этой работы, вот видео с подробной инструкцией, как проводится замена ГРМ Киа Спектра:

remontautomobilya.ru

Меняем ГРМ на всех моторах Октавия А5 и А7

За 3 часа

8000 рублей

За 3 часа

8000 рублей

(140-180 л.с) BMY, CAVF, BWK, CAVA, CDGA, CAVD, BLG, CAVE, CTHE

За 3 часа

8000 рублей

1.8 — 2.0 TSI

(152-211 л.с)BYT, BZB, CDAA, AXX, BWA, CAWB, CCZA, CABB, CDHB, CDNB, CNCB, CAEB, CDNC, CPMA, CDAB, CDNB

За 3 часа

8000 рублей

Из основных и распространенных проблем, с которыми сталкиваются владельцы Volkswagen Polo и Skoda Rapid, а также других авто от VAG с идентичной платформой и мотором 1.6 можно выделить стук поршней, трещины коллектора, и недолговечность цепи ГРМ. При этом недолговечной цепь ГРМ ВАГовских двигателей 1.6 можно назвать только в сравнении с моторами немецкого производства 90-х годов, которые остались в памяти многих автолюбителей как «вечные» и не требующие никакого вмешательства в работу, кроме замены масла.

Этапы замены

Важно! Перед началом работы нужно определить, где в автомобиле находятся метки ГРМ, эту информацию можно найти в руководстве по ремонту.

Подготовка к замене ремня ГРМ:

  1. Ставим автомобиль на ровное место, подложив под колеса упор.
  2. Обесточиваем. Обязательно убедитесь, что ваша машина позволяет сделать это, некоторые бортовые компьютеры теряют ряд настроек, в таком случае можно обойтись без отключения клеммы.
  3. Снимаем привод ГРМ. Как правило, он скрыт под кожухом.
  4. Демонтируем мешающие детали.
  5. При необходимости снимаем бачки с техническими жидкостями, абсорбер и другие элементы.

Переходим к замене:

  1. Скручиваем защитный кожух. Он крепится болтами-шестигранниками (иногда встречаются звездочки или другие варианты крепежей).
  2. На некоторых автомобилях имеется датчик положения коленчатого вала (ДПКВ), его не снимаем, только отключаем разъем.
  3. Демонтируем ролик натяжения ремня, он обычно крепится с помощью болта. В некоторых случаях используется и направляющий ролик, его тоже демонтируем.
  4. Снимаем ремень.
  5. Проверяем положение меток. Если распределительных валов два, метки должны совпадать на обоих шкивах. При необходимости распредвал поворачиваем ключом, воздействуя на болт.
  6. Снимаем шестерню с коленвала. Это необходимо для проверки совпадения меток. Открутить болт (гайку) довольно сложно, перед работой фиксируют положение шкива. Здесь лучше всего применить пневматический инструмент, он обеспечит надежное усилие.
  7. Если метки не совпадают, прокручиваем коленвал. Сделать это можно так: вкрутив обратно болт (гайку) или задомкратить ведущее колесо, включить вторую передачу и аккуратно прокрутить колесо.
  8. Ставим опорный ролик.
  9. Новый ремень ГРМ набрасываем на шкив коленвала. После чего зубчатый ремень помещаем на шкив распредвала (если их два, то на оба). Заводим на шестерню помпы и шкив генератора. Проверяем положение меток, если хоть одна сбилась, работу начинаем сначала.
  10. Устанавливаем натяжитель. Только не закручиваем его полностью.
  11. Смотрим на правильность размещения ремня (на совпадение зубцов шестерни и ремня).
  12. Натягиваем ремень. После чего фиксируем ролик и затягиваем крепежный болт. Проверяем натяжение ремня, взяв его двумя пальцами можно повернуть вокруг оси примерно на 70–90°.

    Проверка натяжения ремня после замены

Важно! Протягиваем крепежи динамометрическим ключом с рекомендуемым усилием. Если этого не сделать, есть риск, что со временем болты ослабятся.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
