Крепление генератора ваз 2110 16 клапанов. замена генератора: снятие и установка

Как поменять своими руками?

Прежде чем самому сменить ремень ГРМ, необходимо изучить схему газораспределительного механизма, запастись необходимыми инструментами, а также представлять себе порядок работ в виде последовательности действий.

Перед заменой изучить схему ГРМ

Существуют различия между модификациями ВАЗ 2112, но основной алгоритм примерно одинаков для всех модификаций. Этот алгоритм может применяться и на автомобилях ВАЗ других модификаций, например, 2110. Необходимо иметь хорошее руководство, поэтапно разъясняющее ход работ. И если есть хотя бы небольшой опыт обслуживания и мелкого ремонта автомобиля — спокойно проводим обслуживание ГРМ своими руками и меняем необходимые детали.

Инструменты и материалы

Набор основных инструментов небольшой:

торцевые головки на 10, 15 и 17;
накидной или рожковый ключ на 17;
большая плоская отвёртка;
ключ для ролика натяжителя (если на авто установлен ГУР).

Из материалов нужен новый ремень ГРМ.

Пошаговая инструкция

Работа начинается со снятия клеммы «минус» аккумуляторной батареи.
Головкой на 10 отвинчиваются шесть болтов и снимается крышка газораспределительного механизма.
Отключается фишка датчика коленвала.
Откручивается крепление датчика коленвала. Затем необходимо снять датчик.
Отверстие датчика необходимо совместить с тем местом шкива, где отсутствуют зубцы. Это сделано для того, чтобы датчик коленвала мог обнаружить ВМТ (верхнюю мёртвую точку). Кроме того, участок без зубцов используется для блокировки шкива. После совмещения в отверстие датчика нужно поставить шестигранник на 12, и зафиксировать шкив.
При заблокированном шкиве откручивается гайка генератора.
Ослабляется болт ролика натяжения ремня. После этого ремень снимается. Зачастую во время этой операции меняются также натяжной и опорный ролики, и помпа.
Установка нового ремня ГРМ. Правильно установить эту деталь можно двумя способами. Первый: одеть ремень при снятом натяжном ролике. Натяжка регулируется после установки ролика. Второй: ставить ремень, прокручивая шкив распределительного вала выпускных клапанов при помощи ключа на 17.
Далее необходимо натянуть ремень ГРМ при помощи регулировочного болта. Он вращается при помощи ключа на 10. Вращение по часовой стрелке усиливает натяжение, против — ослабляет.

Замена ремня на машине с ГУР

Если на машине установлен гидроусилитель руля. то процедура замены ремня ГРМ имеет некоторые отличия. Перед началом работ необходимо снять бачок гидроусилителя, поскольку он перекрывает доступ к ГРМ.

Кроме того, в машинах с ГУР нет регулировочного болта. Натягивается ремень при помощи натяжного ролика и специального ключа. Если такой ключ отсутствует, можно использовать самодельное приспособление из двух гвоздей и отвёртки. В процессе работы необходимо проверять степень натяжения ремня, и, в случае необходимости, подтянуть его. В заключение нужно затянуть гайку натяжного ролика.

Особенности выставления меток

Прежде чем натягивать ремень и закручивать болты, необходимо проверить положение меток. Если метки выставлены неправильно, это в лучшем случае будет проявляться в снижении мощности и тяговых характеристик двигателя. В худшем случае, в тех двигателях, где возможен загиб клапанов, он может произойти даже при вполне работоспособном ремне ГРМ.

Для того чтобы избежать этих проблем, необходимо соблюдать порядок выставления меток:

После установки ремня ГРМ, но до его натяжки совмещаются метки на шкиве коленвала и корпусе масляного насоса.
Выставляются метки на шкивах распредвалов впускных и выпускных клапанов.
Ремень натягивается, гайка натяжного ролика закручивается.
Коленчатый вал прокручивается на два оборота. Если после этой проверки положение меток осталось прежним, можно устанавливать на место датчик коленчатого вала, подключать разъём питания и ставить на место крышку газораспределительного механизма. Замена ремня ГРМ ВАЗ 2112 завершена.

Этапы замены ремня ГРМ можно посмотреть на фото ниже.

Каким образом на ВАЗ-2110 с 8 и 16 клапанами снимается генератор

Генератор отвечает за поставку электричества к двигателю транспортного средства. На ВАЗ-2110 этот узел располагается перед двигателем, что облегчает к нему доступ. Снять агрегат и разобрать его не составит труда даже для неопытного автолюбителя. Разберемся с основными поломками, с которыми сталкиваются автомобилисты.

Принцип работы генератора

Этот агрегат состоит из нескольких деталей:

корпус;
ротор;
статор;
выпрямительный мост;
реле-регулятор;
шкив.

Благодаря генератору, крутящий момент от силовой установки превращается в электрическую энергию. Ротор в процессе вращения создает магнитный поток, который регулируется при помощи реле, а шкив осуществляет ременную передачу. Движение ротора происходит при помощи подшипников, при слаженной работе которых вал перемещается легко.

Еще одно назначение реле-регулятора – ограничение выходного напряжения в пределах от 13,6 до 14,7 В. Напряжение передается через коллекторные кольца на щетки, а выпрямительный мост отвечает за то, чтобы энергия передавалась в одном направлении.

Какие поломки часто встречаются

Чаще всего генератор на 8 и 16 клапанных ВАЗ-2110 выходит из строя в результате попадания влаги и грязи. Еще одной причиной является износ составных частей этого узла, а именно щеток. Чаще всего неисправность проявляют себя следующим образом:

генератор не выдает электроэнергию;
ток на выходе либо слишком высокого или низкого напряжения;
во время работы двигателя раздаются посторонние звуки, чаще всего писк или визг.

Проверка работы генератора происходит при помощи специальных стендов или цифрового вольтметра. Если в области моторного отсека раздаются посторонние звуки, то в первую очередь необходимо проверить натяжение ремня ГРМ. Чаще всего причина именно в нем, но после проверки снимите ремень со шкива и запустите двигатель. Отсутствие шума является поводом проверить работоспособность автогенератора более тщательно.

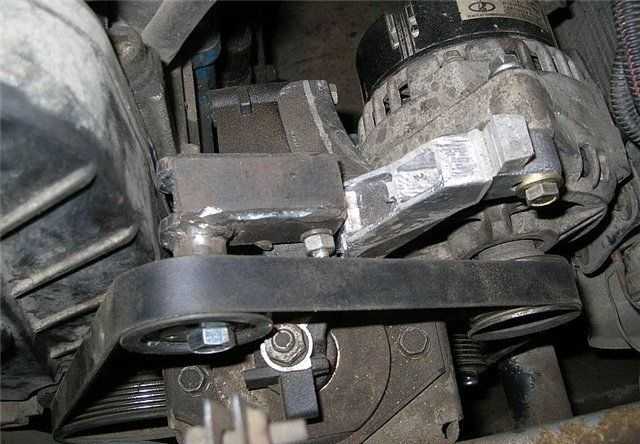

Как правильно снять генератор на ВАЗ-2110

Если у вас силовой агрегат с 8 клапанами, то лучше всего вести работы сверху. В шестнадцатиклапанной разновидности снимать генератор необходимо снизу. Для этого сначала открутите поддон. Перед работой подготовьте несколько разных ключей. Снять этот узел можно быстро, если придерживаться следующей инструкции:

Обесточьте бортовую систему автомобиля – для этого достаточно снять «минусовую» клемму с аккумуляторной батареи.
На плюсовой шпильке автогенератора найдите гайку М10 и открутите ее.
С задней стороны устройства к генератору подведены провода, которые нужно отсоединить перед следующим этапом разборки.
Ключом на 13 ослабьте верхнюю и нижнюю гайки.
Выкрутите натяжной болт ключом на 10, чтобы ослабить натяжение ремня и снять его.
После чего полностью удалите обе гайки (верхнюю и нижнюю), снимите натяжную планку.
Аккуратно проверните генератор под прямым углом и извлеките его из моторного отсека.

Если вы хотите провести ремонт этого агрегата, стоит тщательно протереть его ветошью, чтобы убрать все загрязнения.

Как разобрать генератор

Для начала сделайте две метки на крышках из металла. Это поможет вам потом собрать агрегат без проблем.

Отожмите металлические защелки и снимите пластиковую крышку.
Крестообразной отверткой открутите винты крепежа регулятора напряжения.
Открутите гайку М10. Затем отверткой удалите винт и извлеките конденсатор.
Для снятия шкива, зажмите корпус генератора в тисках. На гайку наденьте головку на 21, а через отверстие в головке накиньте на нее шестигранник на 8. Только после того как вы открутите гайку, можно будет снять шайбу и шкив.
Уберите четыре крепежных винта, чтобы разобрать генератор на две части.
Из задней части корпуса выкрутите винты крепления провода статора и диодного моста.
Удалите диодный мост и обмотку автогенератора.
Ротор выдавите из крышки пальцами вместе с подшипником.
Аккуратно снимите втулку подшипника.
Возьмите съемник и удалите подшипник.

Разборка самого автогенератора гораздо сложнее, чем снятие всего узла с автомобиля. Для выполнения ремонта, вам нужно будет провести диагностику составных частей этого агрегата

Прежде всего обратите внимание на щетки, их нужно менять если из держателя этот элемент показывается не более чем на 5 миллиметров. Если подшипники вращаются туго, то дефектным элементом являются именно они (при работе может быть слышен гул)

Пробой обмотки стартера и ротора можно проверить омметром, этим же прибором определяется работоспособность конденсатора. Если на контактных кольцах появились зазубрины, царапины или задиры, то их нужно аккуратно отшлифовать до блеска мелкой наждачной бумагой.

Как снять генератор на ВАЗ-2112

Для более серьезной проверки устройство нужно снять. Генератор удерживается на кронштейне на блоке двигателя. Для демонтажа установки понадобятся ключи на 10 и 13, рожковый ключ на 17, а также монтировка и головка на 15. Первым делом снимают клеммы с аккумулятора. Затем ослабляют и снимают ремень, а затем демонтируют механизм натяжителя ремня. Далее – отсоединяются провода и отключаются разъемы. Устройство удерживается на длинном болте и гайке. Снять его не так уж просто. Поэтому вначале откручивают головкой кронштейны на блоке мотора. Они находятся на задней части установки. Затем разворачивают генератор, что поможет беспрепятственно открутить крепление оси. Оно вытаскивается вместе с втулкой, а после ось выбивается из кронштейна.

Как правильно снять генератор на ВАЗ-2110

Обесточьте бортовую систему автомобиля – для этого достаточно снять «минусовую» клемму с аккумуляторной батареи.
На плюсовой шпильке автогенератора найдите гайку М10 и открутите ее.
С задней стороны устройства к генератору подведены провода, которые нужно отсоединить перед следующим этапом разборки.
Ключом на 13 ослабьте верхнюю и нижнюю гайки.
Выкрутите натяжной болт ключом на 10, чтобы ослабить натяжение ремня и снять его.
После чего полностью удалите обе гайки (верхнюю и нижнюю), снимите натяжную планку.
Аккуратно проверните генератор под прямым углом и извлеките его из моторного отсека.

Проверка и замена щеткодержателя и конденсатора генератора ВАЗ 2110 2111 2112

Подробности Родительская категория: Ремонт автомобилей ВАЗ 2110 2111 2112 Просмотров: 11920

Функции и проверка конденсатора генератора на автомобиле ВАЗ 2110 2111 2112

Конденсатор служит для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для снижения помех радиоприему. Повреждение конденсатора или ослабление его крепления на генераторе (ухудшение контакта с корпусом) обнаруживается по увеличению помех радиоприему при работающем двигателе. Ориентировочно исправность конденсатора можно проверить мегаомметром или тестером (на шкале 1— 10МОм). Если в конденсаторе нет обрыва, то в момент присоединения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.

На генераторе ВАЗ 2110 2111 2112 установлен конденсатор типа К73-58-4. Маркировка нанесена сбоку на корпусе конденсатора. Не устанавливайте конденсатор другого типа.

Критерии исправности щеток на генераторе ВАЗ 2110 2111 2112.

Если щетки износились и выступают из щеткодержателя меньше чем на 5 мм, то заменяют щеткодержатель с щетками. Для замены выдвигают щёткодержатель из корпуса регулятора напряжения, нажав на вывод «В». Перед установкой регулятора напряжения с новым щеткодержателем на место, продувают гнездо установки в генераторе от угольной пыли и протирают от масла.

ПОРЯДОК ВЫПОЛНЕНИЯ ПРОВЕРКИ И ЗАМЕНЫ ЩЕТКОДЕРЖАТЕЛЯ И КОНДЕНСАТОРА ГЕНЕРАТОРА ВАЗ 2110 2111 2112

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Отсоедините колодку с проводом от вывода «D» генератора и провод от контактного болта (вывод «В+»).

3. Отжав три защелки, снимите пластмассовый кожух.

4. Отверните два винта крепления щеткодержателя.

Осторожно выньте щеткодержатель, чтобы не повредить щетки, и отсоедините от него колодку с проводами

6. Отверните гайку крепления контактного болта.

7. Снимите пружинную шайбу.

8. Снимите дистанционную шайбу и отсоедините наконечник провода конденсатора от контактного болта.

9. Отверните винт крепления и снимите конденсатор с генератора.

10. Проверьте исправность регулятора напряжения. Подсоедините контрольную лампу 12 В к щеткам. Подайте напряжение 12 В «+» на клемму, а «–» на «массу» щеткодержателя. При этом контрольная лампа должна гореть.

11. Затем подайте напряжение 15–16 В – лампа должна погаснуть. Если лампа горит или не горит в обоих случаях, то регулятор со щеткодержателем неисправны и их нужно заменить.

12. Проверьте легкость перемещения щеток в щеткодержателе и их выступание. Если щетки выступают из щеткодержателя менее чем на 5 мм, замените регулятор напряжения со щеткодержателем. При обнаружении на щетках сколов и трещин также замените регулятор.

13. Исправность конденсатора можно проверить мегометром или тестером (по шкале 1–10 МОм). Подсоедините щупы тестера к контактам конденсатора. Перед подключением прибор показывает бесконечность. В момент подключения сопротивление уменьшается, а затем возвращается опять в бесконечность. В этом случае конденсатор исправен. Неисправный конденсатор надо заменить. Емкость конденсатора 2,2 мкФ ±20%

14. Установите конденсатор и щеткодержатель в порядке, обратном снятию

Обратите внимание, конденсатор должен быть точно сориентирован относительно установочного выступа на крышке, иначе щеткодержатель не встанет на место

Потребность в проведении замены ремня

Изначально важно отметить, что генератор и его привод на автомобиле ВАЗ 2107 как на инжекторном, так и на карбюраторном, абсолютно аналогичен. Единственное отличие инжектора от карбюратора заключается в том, что инжекторный оснащен датчиком положения коленчатого вала

Когда потребуется замена ремня генератора на ВАЗ 2107 инжекторного типа, то этот датчик обязательно извлекается.

В ходе эксплуатации автомобиля ВАЗ-2107 осуществляется износ рассматриваемой детали. Определить необходимость замены элемента можно по соответствующим признакам:

появление трещин;
свист при старте двигателя, или при резком нажатии на педаль газа, или после проезда через лужу;
растрепанность;
провисание.

Рассматриваемое устройство, если это конечно не брак, имеет определенный ресурс при нормальной эксплуатации транспортного средства. Этот ресурс обычно составляет 50-60 тысяч км пробега, по истечению которых следует в любом случае осуществить смену ремня. Как это сделать не только правильно, но и быстро, рассмотрим в материале.

Инструкция по замене ремня генератора

Первоначально необходимо приобрести новый элемент. Какой лучше ремень ставить на ВАЗ 2107, зависит от количества финансов, которыми располагает владелец «семерки»

Специалисты рекомендуют не экономить на таком немаловажном элементе и приобретать деталь марки Bosch. Изделия данной марки имеют хорошее качество, что собственно и необходимо для достижения продолжительного срока службы основных узлов автомобиля

На следующем этапе потребуется убедиться в наличии необходимого перечня материалов: рожковые ключи на «17» и «19», монтировка и отвертка. Только после этого приступаем к выполнению замены изделия:

Для начала осуществляется ослабление гайки, которая крепит сам генератор к регулировочной планке.
После этого необходимо использовать монтировку, при помощи которой будет выполнено прижатие генератора к мотору. На инжекторных «семерках» требуется снять датчик коленчатого вала.
Теперь снимаем старый элемент, и ставим на его место новый.
Для осуществления подтяжки ремня потребуется воспользоваться монтировкой, при помощи которой двигать генератор. После того, как устройство сядет на место, можно зафиксировать гайку.
Если перетянуть ремень, то начнется ускоренный износ подшипников помпы и самого генератора, что плохо скажется на сроке службы этих устройств. Также сам ремень может очень быстро порваться.

После окончания процедуры замены обязательно нужно осуществить натяжение ремня генератора. Как натянуть ремень генератора на автомобиле ВАЗ 2107, узнаем далее.

Для того чтобы выполнить натяжение, потребуется выполнить проверку следующим образом:

Для начала следует взять в руку отвертку, после чего нажать на промежуток между шкивами, как показано на рисунке выше.
После этого понадобится взять в руки линейку. Если прогиб не выходит за рамки, то работу можно считать законченной. Как подтянуть ремень, если в этом есть необходимость?
Для этого требуется открутить гайку крепления генератора, после чего осуществлять его передвижение в одну или другую сторону, в зависимости от того, что нужно сделать: натянуть или ослабить натяжение. Натягиваем или ослабляем устройство, после чего фиксируется гайка натяжителя.

Поменять ремешок на «семерке» не составляет особых трудностей. При этом нет необходимости обращаться к специалистам на СТО, ведь работу можно выполнить самостоятельно.

Если размер рассматриваемого элемента удовлетворяет нормам, то можно не осуществлять его замену, пока не подойдет время его ресурса. Только при своевременной замене изделия можно избежать непредвиденных последствий в виде обрыва элемента в дороге.

Причины свиста

Рассмотрим главные причины, из-за которых свистит клиноременное соединение. Они сводятся к тому, что:

Ремень имеет слабое натяжение. При этом он проскальзывает, что особенно заметно ночью, когда он свистит с особым «рвением». Это вызвано тем, что ночью генератор вынужден работать в усиленном режиме, обеспечивая автомобиль светом;
Началось разрушение. Он пересыхает и буквально начинает разваливаться. Сначала появляются трещины, потом отваливаются кусочки. При этом он также свистит из-за того, что задиры цепляют шкив, способствуя пробуксовке. Его необходимо срочно поменять;
Попадание влаги происходит довольно редко, и во время работы она испаряется. Но если при этом клиноременное соединение свистит, это свидетельствует о том, что необходимо произвести натяжение;
Клин самого генератора.

Процесс замены подробные инструкции

Мы разберем варианты с 8- и 16-клапанными моторами, которые присутствуют в моделях ВАЗ 2112 и 2110. Независимо от количества клапанов, для замены потребуется одинаковый набор инструментов. В список входят штатные инструменты, которые можно обнаружить в гараже практически каждого водителя.

Ремень ГРМ на ВАЗ 2110 16 клапанов

Помимо самого ремня ГРМ и ролика для ВАЗ 2110 или 2112, в работе понадобятся:

специальный ключ, регулирующий степень натяжения ролика;
накидной ключ на «17»;
ключ на «15»;
ключ на «10»;
монтажка, как альтернатива – мощная отвертка.

Замена на 8-клапанном двигателе

Замена ремня ГРМ ВАЗ 2110 8 клапанов проходит следующим образом:

Первым делом обесточиваем АКБ – для этого необходимо достать минусовой провод;
Откручиваем болты, которые держат защитный кожух ГРМ, а затем снимаем кожух;
Со стороны пассажира необходимо демонтировать брызговик моторного отсека вместе с защитным элементом и правое колесо;
Наша задача – добиться совпадения меток на крышке и, соотвественно, на шкиве, как это указано на всех схемах. Для этого нужно крутить деталь по часовой стрелке;
Переходим к КПП и снимаем с неё заглушку;
Нам необходимо проверить совпадение меток в этом отверстии;
Блокируем маховик – для этого можно воспользоваться монтажкой или мощной отверткой;
Теперь можно снять шкив генератора ГРМ;
Мы добрались до гайки, которая держит ролик ГРМ – её необходимо ослабить, но не открутить;
Вот мы и добрались до нужного элемента ГРМ ВАЗ 2110 или 2112. Теперь его можно снять. Все детали, которые он закрывал, необходимо прочистить моющим средством. После удаления грязи область нужно протереть чистой ветошью;
Далее происходит установка нового ремня ГРМ и ролика-натяжителя – соблюдайте направление, указанное на стрелка. Иногда бывает, что производитель не указывает стрелки, в таком случае, нужно поставить элемент так, чтобы надпись читалась слева направо;
Для натяжения необходимо против часовой стрелки провернуть ролик
Следующий шаг – это тестирование ремня ГРМ и его натяжения. Проверять элемент нужно при холодном моторе, при этом температура в гараже или боксе должна быть в пределах +15-+30С. Запускаем двигатель и выполняем осмотр ремня ГРМ.

Если нет лишних звуков, вибрации, то все элементы можно устанавливать обратно — это колесо, кожух и брызговик.

Замена на 16-клапанном двигателе

Несмотря на то, что клапанов здесь больше, замена ремня ГРМ не сложнее, чем на варианте, где 8 клапанов. Итак,замена ремня ГРМ ВАЗ 2110 16 клапанов выполняется следующим образом:

Как и в случае с ВАЗ 2110 или 2112, где 8 клапанов, нам нужно демонтировать защиту ремня. Держат её 6 болтов.
Далее нужно убрать с датчика коленвала фишку – откручиваем крепление и достаем сам датчик. Для наглядности можно изучить фото.
Если вы самостоятельно проводите демонтаж механизма газораспределения, то вы наверняка заметили отсутствие одного зубчика. Сделано это для того, чтобы датчик мог самостоятельно отыскать мертвую точку. Также при помощи этой особенности можно заблокировать коленчатый вал.
Выполнить блокировку можно тогда, когда в отверстие под датчик будет помещена трубка подходящего размера. Теперь шкив заблокирован, как результат, его можно благополучно демонтировать.
Далее схема работы практически не отличается от снятия 8-клапанного распределительного механизма своими руками – ослабляем крепление ролика и достаем неисправный или изношенный ремень.
Поставить новый элемент можно двумя способами: снять натяжной ролик и затем установить ремень вместе с ним или сделать при помощи прокручивания распредвала.
Когда новый элемент установлен, можно возвращать все в изначальное положение. Начать стоит с крепления шкива – закручиваем болт и совмещаем шестерню – в этом помогут метки на масляном насосе. Если они отсутствуют, то можно сделать метку самостоятельно.
Совмещать детали нужно аккуратно, так как шестерня распределительного механизма не должна сбиться.
Используя специальный ключ, мы должны натянуть ремень. Такой ключ есть не у каждого, но в качестве альтернативы всегда можно взять мощную отвертку и два гвоздя. Также стоит помнить гайке, которую необходимо крепко затянуть.
Проверяем натяжку, резина должна отходить от шестерней, но при этом не должно быть складок.
Осталось провернуть каленвал 2 раза и убедиться, что метки остались на том же месте – работа завершена

Проверяйте механизм распределения газов каждые 10 тысяч километров, и тогда вам не придется тратиться на дорогостоящий ремонт.

Разборка корпуса генератора для замены комплектующих

Разборка генератора также не является трудной. Как правило, данный агрегат лишь разбирается на части, после чего производится модульная замена неисправной детали – пайку или перемотку обмотки выполнять не придется. Для ремонта генератора на Ладе потребуется вышеописанный набор инструментов, а также пара круглогубцев, которые позволят снять изоляцию без риска повреждений. Весь фронт работ занимает не более 1 часа и происходит по следующему сценарию действий:

После демонтажа устройства из автомобиля требуется перенести агрегат на верстак или стол и положить задней крышкой наверх. Крышка генератора фиксируется с помощью 4 длинных болтов, которые необходимо выкрутить и разъединить устройство на 2 части – ротор и статор;
Верхняя часть агрегата состоит из ротора с валом и подшипником. Для проверки состояния работоспособности следует прозвонить ротор мультиметром и при необходимости заменить сам подшипник;
Нижняя часть агрегата состоит из статора, выпрямительного реле и обмотки. Для проверки также необходимо прозвонить мультиметром статор и реле, и при необходимости заменить изоляционный материал вокруг обмотки;
В завершение процедуры меняем все неисправные модули новыми деталями, после чего производим сборку агрегата

Во время сборки важно не повредить внешнюю и внутреннюю изоляцию.

Простым методом является замер напряжения АКБ при заведенном моторе – если напряжение ниже 13.1 В, то генератор скоро придется менять.

Замена ремня генератора

Мотивация установки нового ремня:

заканчивается гарантийный срок службы, ориентировочно 40 – 50 тысяч километров пробега;
в процессе очередного обслуживания обнаружены критические приметы разрушения изделия (потёртость, разрывы, сильное растяжение, расслоение).

Процедура осуществляется по описанной выше методике, за исключением:

отсутствует необходимость полного удаления болтов, достаточно предоставить возможность свободного наклона генераторного блока;
не нужно отключать провода.

Выполнить натяжку ремня регулировочным болтом. Нормальной величиной считается прогиб 1 — 1.5см при нажатии на ленту посередине между шкивами коленчатого вала, генератора.
