Тормозная система ваз 2115 инжектор: схема, возможные неисправности

Установка задних дисковых тормозов, регулировка тормозных усилий на заднюю ось

  • Сначала откручивается и снимается барабанная тормозная система.
  • Далее откручиваются четыре болта и снимается ступица.
  • После этого от цилиндра откручивается тормозная трубка.
  • Далее устанавливается ступица с помощью соответствующих планшайб (левой и правой). Выступы на переходнике должны находиться снаружи.
  • Под указанный стрелкой болт не нужно ставить гровер, так как он будет затруднять установку суппорта.
  • Болты для ступицы необходимо заменить новыми, на 5 мм длиннее старых.
  • На каждую сторону необходимо по шесть болтов: по четыре для крепления ступицы и по два для установки суппортов. В общей сумме понадобится 12 новых болтов. Если же болтов необходимой длины найти не удалось, то можно взять более длинные и обрезать их до необходимой длины: резьба до шляпки не должна превышать 13 мм.
  • Угол балки придется смять с помощью молотка, а также, в случае необходимости, доработать поверхность с помощью болгарки. Здесь металл достаточно мягкий, поэтому трудностей не возникнет. Так делают для того, чтобы исключить касание суппорта к балке. Если устанавливаются задние 14-дюймовые диски и суппорты, то в такой операции нет необходимости.
  • По окружности ступицы имеется выступ, который препятствует посадке вазовского диска. Внутренний диаметр диска, как и ступицы, равен 58 мм, но там, где имеется выступ, диаметр составляет 60 мм.

Процесс установки

Если при демонтаже возникают какие-либо трудности, то стоит заглянуть в руководство по обслуживанию ВАЗ 2114, там есть подробное описание снятия и установки всех механизмов. А теперь к работе:

  1. Натяжки тросов необходимо ослабить и свести задние колодки. После этого можно 12-ым ключом снять направляющие шпильки. Посадочное место необходимо тщательно очистить при помощи щетки по металлу, а затем сбить барабан. Не рекомендуется брать для этих целей металлический инструмент, так как он может повредить посадочное место. Лучшим решением будет резиновый молоток;

  1. Суппорт может стоять спереди или сзади оси колеса. На работе механизма это никак не должно сказаться, но обычно владельцы ВАЗ 2114 предпочитают ставить на задние оси, так как симметрия положительно скажется на торможении. Следующим шагом будет состыковка планшайбы и ступицы. Следует проверить, тщательно ли прошло центрирование. Если есть дефекты, то состыковку нужно провести повторно;

Установка новых колодок

Для того, чтобы провести установку упоров, необходимо поместить поршень в область тормозного цилиндра.

Тут важно соразмерить свою силу и не перестараться, потому как работа эта тяжелая, требующая не только усилий, но и осторожности, так как деталь выполнена из алюминия, который, как известно, не отличается сверхпрочностью

Вторым шагом ставим колодки в суппорт. Сам же суппорт устанавливается на свое место и крепится болтом. Монтаж деталей проводится в обратном порядке демонтажа.

Дело сделано, останется только одеть колесо.

Для опытного автомобилиста замена колодок – это не сложная процедура, которая занимает чуть больше пятнадцати минут. Она необходима, так как колодки первым делом влияют на степень безопасности автомобиля, потому что напрямую связаны с тормозной системой.

Поэтому не стоит пренебрегать данным видом ремонтных работ, лучше потратить некоторое время в гараже и определенную сумму на покупку новых деталей, чем понести более серьезные потери в ДТП, к чему и приводят изношенные колодки.

Желаем вам удачи и доброго пути!

Тормозная система работала исправно, но всё равно не идеально. Особенно, бесило биение педали при среднем нажатии на тормоз, и я хотел провести профилактику: заменить жидкость, вакуумник, прокачать.

Диски долго не выбирал, переход на R14 финансово не осилил, поэтому сток от Автореала (стоимость: 1200р. пара)

Процесс замены дисков в целом простой, все трудности возникают от прикипевших болтов и самих дисков к ступице. Менять можно в одну каску, помощники не требуются, если только от скуки спасут.

Как обычно ставим тачку на мослы, не забываем обеспечить надежный упор автомобилю, дабы в процессе работы он не упал нам на голову! Снимаем колесо, для удобства доступа к болтам выворачиваем суппорт на себя. Откручиваем два болта крепления суппорта, отводим его в сторону, закрепив или же положив на какую-нибудь опору, что бы он не висел на шланге.

Затем откручиваем скобу суппорта от поворотного кулака и снимаем её, тем самым освобождая тормозной диск.

Остается открутить две последние шпильки, и можно начинать сбивать тормозной диск. Занятие это очень интересное. Тут кому как повезет – бывает, что диски соскакивают буквально через пару ударов, а иногда приходится помучится, так как диски больше не нужны. Я бил по рабочей поверхности, естественно она вся в сколах. Если же диск нужен — бьем по внутренней его части, при помощи наставленного бородка. Эту процедуру удобнее выполнять с ямы. Место посадки диска я зачищал щеткой по металлу. Как видно на фото, есть и краска, и грязь, и обильно заливал ВД40.

Перед сборкой я занялся покрасочными работами, особо не заморачивался, диски в легкую прошёл шкуркой, а с суппортами и скобами пришлось повозиться подольше, до идеала не шкурил. Цвет хотелось не обычный, красный и серебристый порядком надоел уже, а так как в деревухе выбор не большой, краску взял: Автоэмаль 1К ремонтная, алкидная, цвет Адриатика 425,проехал уже более 5тысч.км, краска на месте))

Чтобы ровно посадить новый диск, я наживил все болты крепления колеса, и крестом начал потихонечку затягивать, диск садился ровно, без перекосов…

Всё остальное в обратном порядке. И не забываем прокачать тормоза, вот тут-то и потребуется помощник. Методов прокачки в интернете полно и свой описывать не вижу смысла.

Цвет получился очень необычный, кому-то нравится, а кто-то тащится по красному.

И вот после нескольких дней ремонта, довольный как слон, прыгаю за руль и еду проверять тормоза, и при первом же торможении я впал в ступор! ТОРМОЗОВ НЕТ! (тормозил не до отказа, а в плавном, нежном режиме, чтобы не угробить диски). Сначала вроде сцепилась, а потом поплыла. В шоке проверяю на утечку все соединения — всё в норме. Потрогал диски, — а они кипяток, и это всего лишь пару плавных остановок! Такого я не ожидал. Сразу домой, дать остыть дискам. Через некое время опять выезд — тоже самое, но немного лучше. Вот такими темпами отъездил километров 80, и с каждым разом тормоза схватывали лучше и меньше грелись.

https://www.drive2.ru/l/7951803/

https://youtube.com/watch?v=1M8iKMFVM0k

Источники

  • http://vaz-russia.ru/remont-vaz-2113/zamena-perednih-tormoznyih-kolodok-na-vaz-2113-vaz-2114-vaz-2115.html
  • http://mylada.net/remont/zamena-perednix-tormoznyx-kolodok-na-vaz-2110.html
  • http://spike.su/index.php/Замена-тормозных-дисков-ВАЗ-2113-2114-2115.html

Особенности эксплуатации и ремонта дисковых тормозов автомобиля

Дисковая тормозная система включает в себя тормозной диск и суппорт с одним или несколькими рабочими цилиндрами. Тормозные суппорты в общем случае могут быть плавающими и фиксированными. Крепление плавающего суппорта осуществляется напрямую к поворотному кулаку либо к специальному кронштейну при помощи направляющих пальцев. С одной стороны этого суппорта расположены рабочие поршни либо только один поршень.

При нажатии на педаль тормоза усилие передается тормозной жидкости, а затем поршню, прижимающему в итоге внутреннюю колодку к диску. Упираясь в тормозной диск, поршень дает возможность суппорту перемещаться вместе с наружной колодкой.

Фиксированный суппорт имеет другую конструкцию. Им в обязательном порядке снабжаются все транспортные средства — от легкового автомобиля до самолета. Данный суппорт, имеющий поршни с обеих сторон, жестко крепится к поворотному кулаку. Развиваемое в дисковом тормозе усилие способно полностью затормозить машину массой 2 т со скорости 100 км/ч на расстоянии 35 м. Таким образом, в сравнении с плавающими, фиксированные механизмы создают гораздо большее усилие, но и стоимость их значительно выше. К тому же фиксированный суппорт обладает довольно приличный массой. Но если первостепенное значение имеет быстрое и эффективное торможение, выбор делается именно в пользу фиксированного механизма.

Ремонт суппорта любого типа связан с одинаковыми проблемами. И в том, и в другом случае суппорт постоянно контактирует с водой и грязью, из-за чего возможно разрушение имеющихся в поршнях уплотнительных манжет. Это может привести к заклиниванию поршня в суппорте дискового тормоза. Для замены предлагаются готовые комплекты для ремонта со специальной смазкой, устойчивой к высоким температурам.

Тормозные колодки считаются расходным материалом. Они состоят из металлической пластины и наклеенной на нее фрикционной накладки. Хотя существующие в продаже колодки могут различаться размерами и формой, их функция всегда одинакова. Фрикционные накладки изготавливаются, как правило, из керамики и углеволокна.

Современные автомобили снабжаются датчиком износа, который крепится на одной из внутренних тормозных колодок. Датчик представляет собой обыкновенную пружину. По мере истирания колодки эта пружина в конце концов начинает соприкасаться с тормозным диском, издавая неприятный скрип и предупреждая о необходимости ремонта дискового тормоза.

Сами тормозные диски в наиболее дешевом исполнении изготавливаются из чугуна. Для бюджетного автомобиля типа Hyundai Accent в стандартных условиях эксплуатации это вполне приемлемый вариант. Чугунные диски имеют характерные недостатки — они изнашиваются и коробятся. Износ, иногда неравномерный, возникает вследствие трения.

На поверхности диска со временем образуются тонкие борозды, создаваемые абразивным трением мелких частиц пыли. Нужно в данном случае смотреть на глубину этих борозд. Если глубина превышает нормативное значение, диск потребуется протачивать, а в случае невозможности ремонта — производить замену диска.

Коробление возникает в результате перепада температур: нагрев и расширение материала диска при торможении и остывание при отпущенной педали тормоза. Плавный и незначительный процесс нагрева-остывания не оказывает сильного негативного воздействия. Длительное же и при этом резкое торможение и последующее охлаждение диска, например, брызгами воды из лужи, приводит к необратимой деформации (короблению). В дальнейшем торможение с таким диском будет вызывать вибрации. Если коробление не критическое, деформированный тормозной диск можно выровнять.

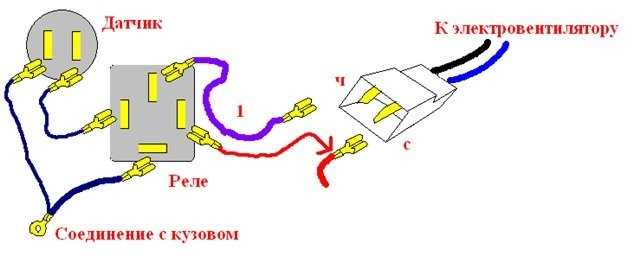

Реле и предохранители ВАЗ 2114

  1. F1 на 10 Ампер (А) задние противотуманки и лампа включения сигнализатора включения задних противотуманок.
  2. F2 на 10 А лампы поворотников, реле поворота, аварийка, контрольная лампа аварийки.
  3. F3 на 7,5 А плафоны освещения салона (оба) и багажника, подсветка зажигания, лампа контроля системы управления силовым агрегатом, лампы торможения, компьютер, если есть в наличии.
  4. F4 на 20 А переноска, реле и элемент обогрева заднего стекла.
  5. F5 на 20 А звуковой сигнал и его реле, вентилятор системы охлаждения.
  6. F6 на 30 А стеклоподъемники и их реле
  7. F7 на 30 А двигатель отопителя, очистителя фар, омывателя ветрового стекла, прикуриватель, лампочка освещения вещевого ящика, обмотка реле включения обогрева заднего стекла.
  8. F8 на 7,5 А правая противотуманка.
  9. F9 на 7,5 А левая противотуманка.
  10. F10 на 7,5 А левый габарит, лампа сигнализирующая о включении габаритного огня, лампы освещения знака, подкапотного пространства, подсветки выключателей и приборов, выключатель освещения приборов.
  11. F11 на 7,5 А правый габарит.
  12. F12 на 7,5 А правый ближний свет.
  13. F13 на 7,5 А левый ближний свет.
  14. F14 на 7,5 А левый дальний и лампочка сигнализирующая о включении дальнего света фар.
  15. F15 на 7,5 А правый дальний.
  16. F16 30 А — лампочка сигнализирующая о недостаточном давлении масла, уровня тормозной жидкости, включения стояночного тормоза, разряда аккумуляторной батареи, комбинация приборов, реле контроля исправности ламп, индикация систем контроля, лампы заднего хода, указатели поворота и их реле, а также аварийная сигнализация если включен режим поворота, компьютер, обмотка возбуждения генератора в момент запуска двигателя.

Расположение реле и предохранителей нового образца

  • К1 — реле включения очистителей фар;
  • К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
  • К3 — реле очистителя ветрового стекла;
  • К4 — реле контроля исправности ламп;
  • К5 — реле включения стеклоподъёмников;
  • К6 — реле включения звуковых сигналов;
  • К7 — реле включения обогрева заднего стекла;
  • К8 — реле включения дальнего света фар;
  • К9 — реле включения ближнего света фар;
  • F1-F20 — плавкие предохранители.

Схема соединений монтажного блока нового образца

  • К1 — реле включения очистителей фар;
  • К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
  • К3 — реле очистителя ветрового стекла;
  • К4 — реле контроля исправности ламп;
  • К5 — реле включения стеклоподъёмников;
  • К6 — реле включения звуковых сигналов;
  • К7 — реле включения обогрева заднего стекла;
  • К8 — реле включения дальнего света фар;
  • К9 — реле включения ближнего света фар;
  • F1-F20 — плавкие предохранители.

ТОРМОЗНАЯ СИСТЕМА

На всех современных автомобилях устанавливается тормозная система гидравлического типа, а в качестве элементов торможения применяются диски или барабаны. Диски считаются более эффективными по своему действию, но барабаны дольше не изнашиваются. В тормозной системе ВАЗ 2114 присутствуют следующие детали:

  • Главный тормозной цилиндр;
  • Суппорт передний (правый и левый, между собой они не взаимозаменяемы);
  • Рабочий задний тормозной цилиндр (по одному на каждое заднее колесо);
  • Вакуумный усилитель;
  • Трубки;
  • Шланги;
  • Диски (на передних колесах, одинаковые между собой);
  • Барабаны (на задних колесах, между собой взаимозаменяемые).

Из чего состоит тормозная система ВАЗ 2114

Тормоза ВАЗ 2114 – жизненно важная система автомобиля. Это не громкие слова и каждый водитель согласится с этим. Также каждый водитель знает, что своевременный, качественный ремонт тормозной системы ВАЗ 2114 – залог ее безотказной работы.

Тормозная система на ВАЗ 2114 состоит из двух основных частей:

  • Колесные механизмы – непосредственно воздействуют на крутящиеся с колесом элементы и замедляют его вращение.
  • Привод – система передачи усилия от нажатой педали на колесные механизмы.

На «четырнадцатой» установлена двухконтурная система с гидравлическим приводом. Это означает, что усилие, созданное нажатием на педаль, создает давление жидкости (гидравлика) во всей системе. Это же давление заставляет работать колесные цилиндры. Понятие «двухконтурная» означает, что усилие педали передается по двум независимым друг от друга линиям (контурам) на пары колес. Контуры имеют диагональное распределение: заднее правое колесо работает совместно с передним левым, заднее левое – с передним правым колесом. При отказе одного из контуров такое решение позволяет сохранить устойчивость автомобиля при торможении, особенно на скользкой дороге и повороте.

Важно: главное условие работоспособности системы – ее герметичность. Поэтому крайне опасно эксплуатировать автомобиль с подтеканием жидкости

Также крайне опасно попадание воздуха в систему. По своим физическим свойствам воздух при сжатии многократно уменьшается в объеме, в отличии от жидкости, которая сдавливаясь практически не меняет объем. При торможении автомобиля с негерметичной системой педаль может «провалиться» и тормоза ВАЗ 2114 не сработают.

Схема тормозной системы ВАЗ 2114

Схема тормозной системы ВАЗ 2114 имеет классическую компоновку, аналогичную как вазовским моделям, так и автомобилям многих мировых брендов.

  1. Главный тормозной цилиндр.
  2. Металлические патрубки 1-го контура.
  3. Гибкий шланг передних механизмов.
  4. Бачок для жидкости.
  5. Вакуумный усилитель тормозов.
  6. Металлические патрубки 2-го контура.
  7. Цилиндры задних колес.
  8. Рычаг привода регулятора давления тормозов.
  9. Гибкий шланг задних механизмов.
  10. Регулятор давления.
  11. Кронштейн регулятора давления.
  12. Педаль.

Главный тормозной цилиндр ВАЗ 2114

Общий вид главного тормозного цилиндра (ГТС) под капотом автомобиля с бачком для жидкости и вакуумным усилителем.

Главный тормозной цилиндр создает давление в системе, распределяет его по контурам и передает на цилиндры колес. Состоит из двухсекционного корпуса, внутри которого движется поршень, приводимый педалью. Давление жидкости, созданное в ГТС, передается по контурам в колесные механизмы.

Вакуумный усилитель уменьшает усилие, прикладываемое к педали. Это делает систему более эффективной. Работа вакуумника напрямую зависит от работы двигателя. Вакуумный усилитель гибким резиновым шлангом связан с впускным коллектором двигателя. Разрежение (вакуум) в усилителе создается путем создания низкого давления во впускном коллекторе от движения поршней двигателя на такте впуска.

Регулятор давления задних тормозов изменяет усилие, прикладываемое к тормозным механизмам в зависимости от нагрузки на заднюю часть автомобиля. Он уберегает автомобиль от раннего или запоздалого замедления задних колес и повышает его устойчивость.

Устройство передних тормозов ВАЗ 2114

Передние тормоза «четырки» состоят из следующих деталей и механизмов:

  1. Тормозной диск. Он связан с колёсной ступицей и вращается вместе с колесом авто.
  2. Направляющая колодок — это обойма для колодок и основание для направляющих пальцев.
  3. Суппорт. Отвечает за равномерную передачу усилия от колодок на диск.
  4. Тормозные колодки. При нажатии на педаль сжимают диск с двух сторон. Это приводит к замедлению движения.
  5. Цилиндр. Герметичная полость, в которой осуществляется движение поршня.
  6. Поршень. Под давлением гидравлической жидкости прижимает колодки к диску во время торможения.
  7. Кольцо для уплотнения. Служит для герметизации системы.
  8. Чехол для защиты направляющего пальца от попадания грязи.
  9. Направляющий палец. Обеспечивает равномерное перемещение и прилегание колодок к диску всей плоскостью.
  10. Защитный кожух. Защищает диск от загрязнений.

Передние тормоза ВАЗ 2114 – дисковые. Они обеспечивают автоматическую регулировку зазора между колодками и диском.

Принцип работы тормозного суппорта

Суппорт тормозной выполняет основную задачу – обеспечивает необходимое тормозное усилие, требуемое для замедления или остановки автомобиля.

Нажатие тормозной педали приводит к образованию давления в тормозной магистрали. Оно и передается на поршни суппорта, который в это время строго параллельно фиксирует колодки относительно диска. Во время торможения суппорта сжимают колодки с обеих сторон диска, что приводит к его замедлению. Но имеется и иной эффект. Он заключается в нагреве, так как энергия трения трансформируется в тепловую. Это существенно нагревает как диск, так и колодки с суппортами. Повышается и температура тормозной жидкости.

Подобный эффект ставит перед производителями определенные требования. Так суппорт тормозной передний обязан обладать следующими характеристиками:

  • высокие показатели теплоотдачи;
  • прочность;
  • высокие характеристики сопротивляемости нагреву (чтобы повышение температуры не деформировало компоненты суппорта).

Особенности настройки педали

Водитель управляет всем этим сложным собранием при помощи одной педали

Именно поэтому очень важно следить за состоянием указанных механизмов и вовремя исправлять ошибки

Необходимо обращать внимание на следующие особенности:

  1. Каждый владелец указанного транспорта должен помнить о том, что при неработающем двигателе у педали должен быть свободный ход. Провести регулировку можно в выключенном состоянии транспорта. Провести её можно перемещением выключателя стоп-сигнала, если опустить его гайки.
  2. При том, когда выключатель у стоп-сигнала очень приближен к самой педали, это чревато тем, что она не вернется в исходное состояние. Но и здесь есть вероятность только частичного растормаживания колес при отпущенной педали.
  3. Когда не удалось исправить ошибки при помощи стоп-сигнала и устранить неполное растормаживание, можно просто отсоединить главный цилиндр у привода тормозов и перепроверить, чтобы болт регулировочный не сильно отступа от плоскости, к которой крепится фланец этого цилиндра (разница может составлять от 0,2 до 0,25 мм). Такой размер будет оптимальным для регулировки педали.

Признаки неисправности датчика холостого хода (рхх)

К сожалению регулятор холостого хода не оснащён системой самодиагностики, поэтому ни бортовой компьютер (бк), ни загорающийся чек эйндж не сообщит нам об этом. Но если у вас встречаются следующие проблемы, то датчик нужно проверить (Как проверить РХХ?), почистить (Как почистит РХХ?) отремонтировать (Как отремонтировать РХХ?) или заменить (Как заменить датчик холостого хода?) в случае неисправности.

  1. Глохнет на холостом ходу.
  2. Плавают обороты холостого хода.
  3. При запуске холодного двигателя отсутствуют повышенные обороты.
  4. Глохнет в момент снятия передачи на коробке.

В принципе все симптомы смерти РХХ схожи с симптомами ДПДЗ. Но отличие в том, что при смерти ДПДЗ ошибку покажет бортовой компьютер или загорится чек эйндж.

Зачем менять тормозные диски

Тормозные диски могут быть заменены по разным причинам. Во-первых, замена обязательна, если оригинальные роторы изношены. Почти каждый ротор имеет минимальную толщину или характеристики отбрасывания, отлитые или штампованные где-то в центральной секции ротора. При замене тормозных колодок роторы всегда должны измеряться микрометром для определения их толщины. Если роторы изношены слишком сильно и имеют минимальную толщину или меньше ее (или их нельзя выровнять без превышения предела), необходимо заменить диск (рекомендуется — сразу все).

Замер толщины тормозного диска (ротора)

Изношенные роторы опасны по двум причинам: тонкие роторы не могут поглощать и рассеивать тепло так же, как новые роторы, что увеличивает риск того, что колодки станут слишком горячими и выцветут при длительном или сильном торможении. Кроме того, тонкие роторы с большей вероятностью трескаются и ломаются, что может привести к поломке тормоза.

Другое условие, которое обычно требует замены данной детали — это когда роторы «деформированы» и вызывают вибрацию или пульсацию при использовании тормозов — так называемое, биение тормозного диска. Когда толщина диска составляет более пары сотых сантиметра, он толкает колодки при торможении. Сила передается обратно через поршни суппорта, тормозные магистрали и главный цилиндр вплоть до педали тормоза, создавая вибрацию или пульсацию, которую может почувствовать водитель. Чем больше изменение толщины ротора, тем сильнее вибрация или пульсация. Это действительно раздражающее состояние, хотя и не обязательно небезопасное. Владелец транспортного средства может принять эти вибрации за проблему с антиблокировочной системой.

Неравномерно стесанные следы на тормозном диске от его биения — причина замены диска на новый

Неравномерные износ и толщина могут быть вызваны сильным перегревом ротора (тормозная колодка или заклинивший суппорт),  его искажением, вызванным неравномерным крутящим моментом или чрезмерным затягиванием гаек рычага, или даже металлургическими дефектами в самой отливке ротора. Высокие пятна на роторе часто обесцвечиваются с темным голубоватым оттенком. Повторная шлифовка ротора может восстановить плоские параллельные поверхности, но часто твердые места, вызванные перегревом или неравномерным износом, распространяются на металлическую поверхность. Со временем это снова приведет к неравномерному износу и возврату пульсации или вибрации педали. Замена роторов новыми исключает любые подобные проблемы.

Как заменить стойки стабилизатора на Шевроле Авео

  • Стойки стабилизаторов являются одним из элементов стабилизатора поперечной устойчивости Шевроле Авео.
  • Их главное назначение – обеспечение соединения основных конструктивных элементов со ступицей или поворотным кулаком.
  • Конструктивно стойка стабилизатора являет собой шток, на обеих концах которого имеются крепления.
  • Основным назначением стабилизатора поперечной устойчивости Шевроле Авео, элементом которого является стойка, является минимизация горизонтальных колебаний автомобиля, включая прохождение поворотов.
  • Признаками неисправности являются:
  • Образование стука при езде, особенно в условиях плохих дорог.
  • Увод автомобиля в сторону, что приводит к необходимости постоянного подруливания.
  • Появление заметного крена автомобиля при прохождении поворота.
  • Сильная раскачка автомобиля, особенно при совершении резких стартов или торможения.

Особое внимание необходимо уделять используемому шарниру и пыльнику. В большинстве случаев именно выход из строя этих комплектующих ведет к необходимости замены стойки стабилизатора Шевроле Авео.
Проверить состояние стойки можно двумя способами:

  • Раскачать автомобиль. Для этого достаточно приложить силу к одной из сторон, и если колебание окажется чрезмерным, то проблема существует.
  • С помощью рычага попробовать воздействовать на стойку, предварительно вывернув колесо в сторону. Если появляется люфт, то стойку следует заменить.

При обнаружении неисправности целесообразнее будет проводить именно замену стойки стабилизатора, а не ее ремонт.

Быстрая замена стойки стабилизатора Шевроле Авео в домашних условиях

Для проведения всех необходимых работ следует заранее подготовить запасные комплектующие. Выполнять замену лучше с обеих сторон.

Чтобы провести замену стойки стабилизатора выполняем такие действия:

  • Вот так выглядит стойка стабилизатора Шевроле Авео.
  • Здесь она установлена на своем месте.

  • Снимаем колесо автомобиля, подымаем авто с помощью домкрата.
  • Очищаем поверхности от загрязнений в местах фиксации детали.

  • Иначе могут возникнуть сложности с откручиванием.
  • Тем более, что старые стойки стоят давно, и шарниры уже вышли из строя.
  • Смазываем резьбу маслом или обрабатываем WD-40.
  • Срываем гайку ударным ключом.

  • После чего можно откручивать ее без проблем.
  • Если она все-таки откручивается плохо, то необходимо придерживать вторым ключом с обратной стороны.
  • Далее откручиваем гайку, расположенную снизу.

  • Чтобы извлечь стойку достаточно немного монтировкой надавить на стабилизатор.
  • После чего стойка стабилизатора Шевроле Авео легко извлекается.

  • Устанавливаем новую деталь на место.
  • Сначала фиксируем ее снизу.

  • После чего монтировкой прижимаем комплектующую вниз и вставляем верхнюю часть.
  • Придерживаем стойку ключом и закручиваем гайки.
  • Держать следует за вот такой шестигранник, имеющийся на детали.

На этом работы по замене стоек стабилизатора Шевроле Авео можно считать завершенными. Для их выполнения не потребуются особые навыки или специальный инструмент.

Используются только ключи на 14 и 15.

Выполнить все действия по замене стоек можно за час, после чего автомобиль полностью восстановит свою функциональность.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
