Передние тормозные колодки уаз патриот: оригинальные и аналоги, необходимость и алгоритм замены

Описание автомобиля УАЗ Патриот

Машины стали оснащаться контроллером управления двигателем, установленным в герметичном кожухе в подкапотном пространстве. Завод продолжил использовать антиблокировочную систему в приводе тормозов, которая поставлялась компанией Bosch.

Оборудование устанавливалось за отдельную плату в модификации Comfort и Classic, в версии Limited блок ABS входил в список стандартного оснащения. Для повышения эффективности тормозов завод ввел новые вакуумный усилитель и главный тормозной цилиндр (детали поставлялись фирмой АТЕ).

Отзывы покупателей заставили разработчиков ввести в замок зажигания электронный иммобилайзер, чип находится в головке единого ключа. Улучшена эргономика рабочего места водителя, предусмотрена площадка для левой ноги, расположенная сбоку от педали сцепления.

Привод муфты сцепления модернизирован, что позволило снизить усилие выключения в 2 раза. Дополнительным плюсом доработанного Patriot стала улучшенная шумоизоляция, завод ввел специальные накладки для защиты кузова от вибраций от двигателя и агрегатов трансмиссии.

В салоне автомобиля установлены передние раздельные сиденья локального производства, позаимствованные у машины SsangYong Rexton. Помимо регулировки по расстоянию от педалей и высоте, предусмотрена корректировка поясничного подпора.

Задний диван оборудован раздельной спинкой с механизмом независимой регулировки каждой секции по углу установки. Внедорожник рассчитан на перевозку 5 пассажиров, в багажном отделении могут устанавливаться откидные поперечные сиденья для 4 человек.

Между передними креслами находится консоль с подлокотником и разделенными отсеками. Предусмотрено автоматическое управление внешним освещением, в комбинации приборов появился значок, указывающий на режим работы трансмиссии.

За счет улучшения условий смазки и введения новых материалов межсервисный интервал доведен до 10 тыс. км (на машинах ранних серий обслуживание производилось через каждые 4 тыс. км пути). Дополнительно введено рулевое управление с усилителем от компании Delphi Italia, которое вытеснило конструкцию от фирмы ZF.

В конце года на машинах появилась возможность установки системы кондиционирования воздуха, которая поставлялась компанией Delphi. Одновременно изменилась конфигурация моторного щита, рассчитанного на новую климатическую установку.

На двигателе располагался компрессор, теплообменник вынесен к радиатору системы охлаждения. В конструкции системы отопления сохранился механический кран, перед использованием кондиционера необходимо перекрывать подачу нагретого антифриза.

На машинах Патриот использовались штампованные и литые диски, идентичные по дизайну деталям от ранних Patriot. Но с конца 2007 г. 5-лучевые литые диски изменились, внешняя часть лучей стала плоской (на ранних версиях имелась ложбинка).

Мотор на машинах сборки 2007 г. соответствует нормативам Евро-2, расширительный бачок (позаимствован от ВАЗ-2101) находится на внутренней части правого крыла.

Задние колодки на УАЗ Патриот 3163

Задний тормозной барабан на всех Патриотах 3163 одинаковый. Задние оригинальные барабанные тормозные колодки имеют особенность – передняя фрикционная накладка короче задней. Фрикционные накладки данных тормозных колодок можно менять отдельно. Для них предусмотрен свой артикул.

Колодки стояночного тормоза имеют такую же конструкцию, позволяющую менять накладку на тормозной колодке. Не разделяются на переднюю и заднюю.

Артикул оригинальной фрикционной накладки для передней колодки – 3160350210510 (короткая, 8 крепежных отверстий), для задней – 3160350210610 (длинная, 12 крепежных отверстий). Накладка для колодки ручника – 3160350702010. Для крепления к колодке используется специальная заклепка 4х9. Ее артикул – 31513501107.

Аналоги задних колодок УАЗ Патриот 3163

Заменители колодок для задних тормозов также пользуются популярностью, но в меньшей степени. Причина – более длительный срок службы, хотя выбор и невелик. Заменители, как правило, не имеют разделения на переднюю и заднюю колодки, ведь продаются исключительно в комплекте. А если говорить за колодки ручника, то альтернативы и вовсе нет.

Какие же колодки лучше устанавливать на УАЗ Патриот 3163? Как показывает практика и отзывы многих владельцев Патриота, лучшими колодками для передних тормозов являются Finwhale. Они не издают посторонних звуков, изнашиваются равномерно, отзывчивы, и берегут тормозной диск. Что же касается задних, то тут выбора практически нет. Устанавливают обычно либо оригиналы, либо же ADR. Разницы в их характеристиках практически отсутствует.

Замена передних колодок на УАЗ Патриот

Пошаговая замена дисковых передних колодок на Патриот представлена в инструкции ниже.

Поддомкратить автомобиль, подставить подпорку и демонтировать колесо.

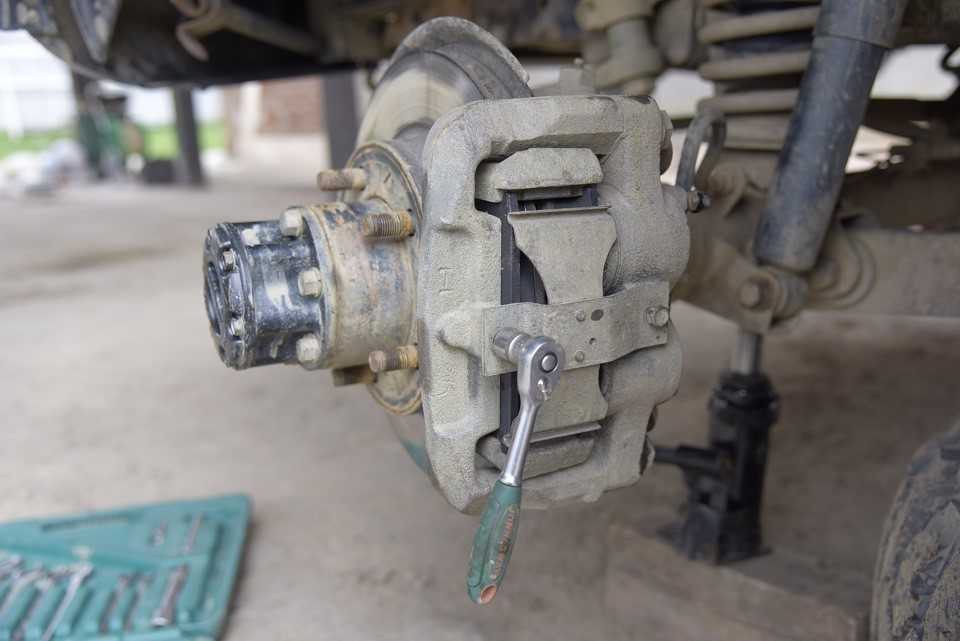

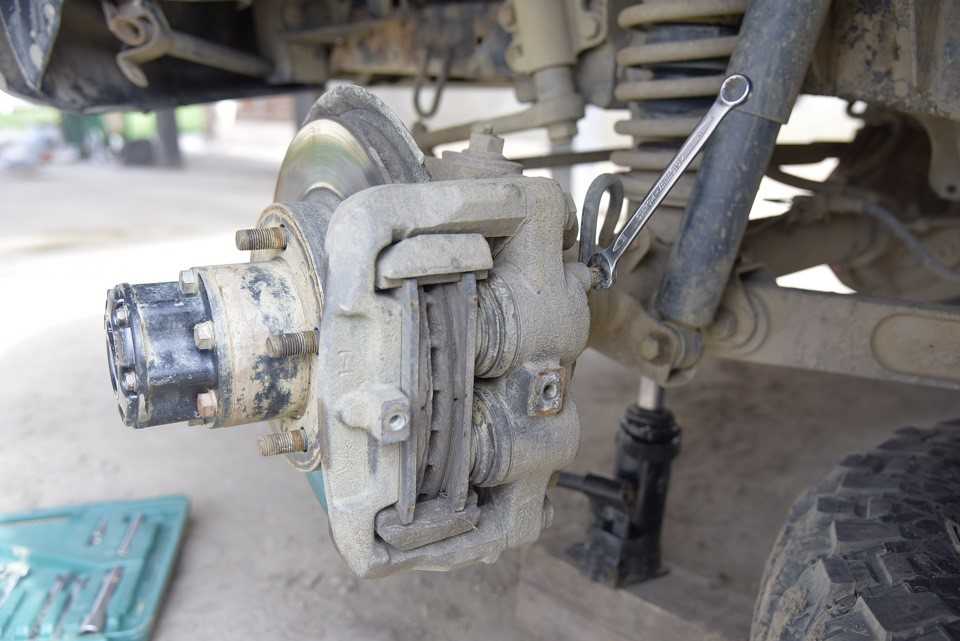

Открутить два болта, фиксирующие прижимную скобу.

Немного приоткрыть штуцер с тормозной жидкостью

При этом важно не допустить завоздушивания контура

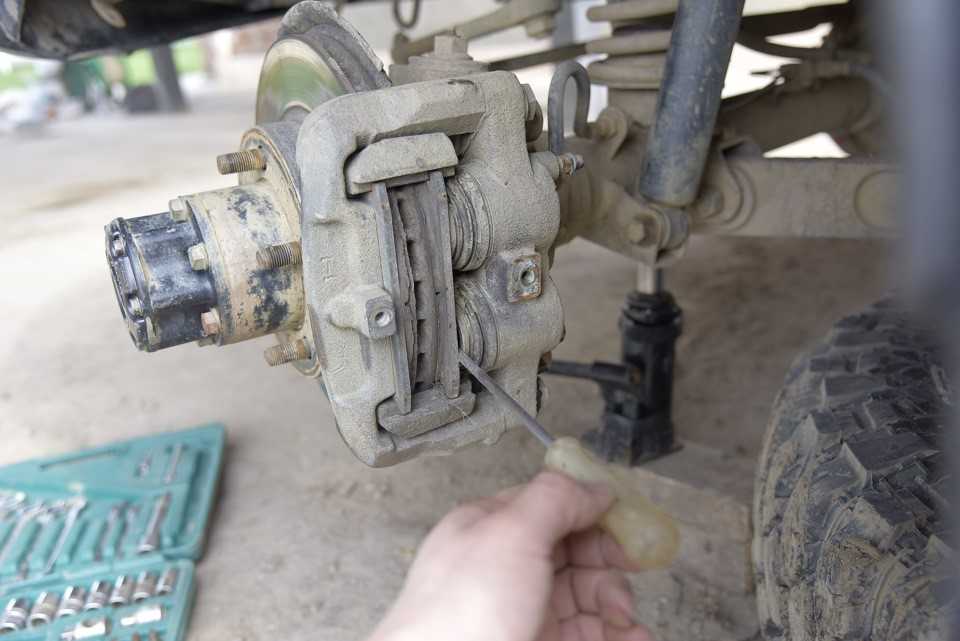

Отверткой поочередно вдавить поршни в цилиндры. Вытекание тормозухи с штуцера является нормой. По завершению утапливания поршней требуется перекрыть отверстие, чтобы воздух не зашел в контур.

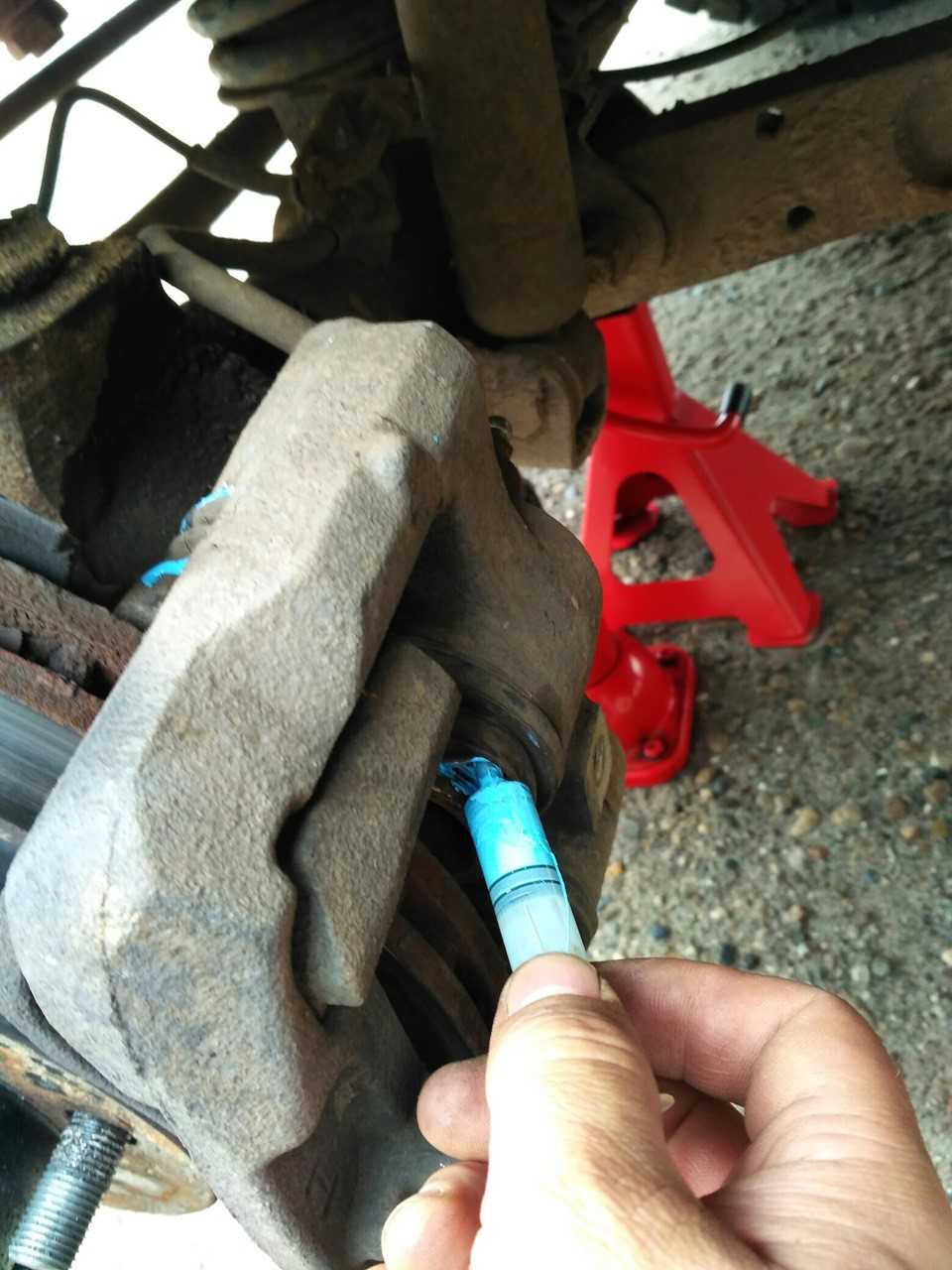

Смазать тормозные поршни спецсредством. Для этого при помощи шприца внести смазку под пыльник.

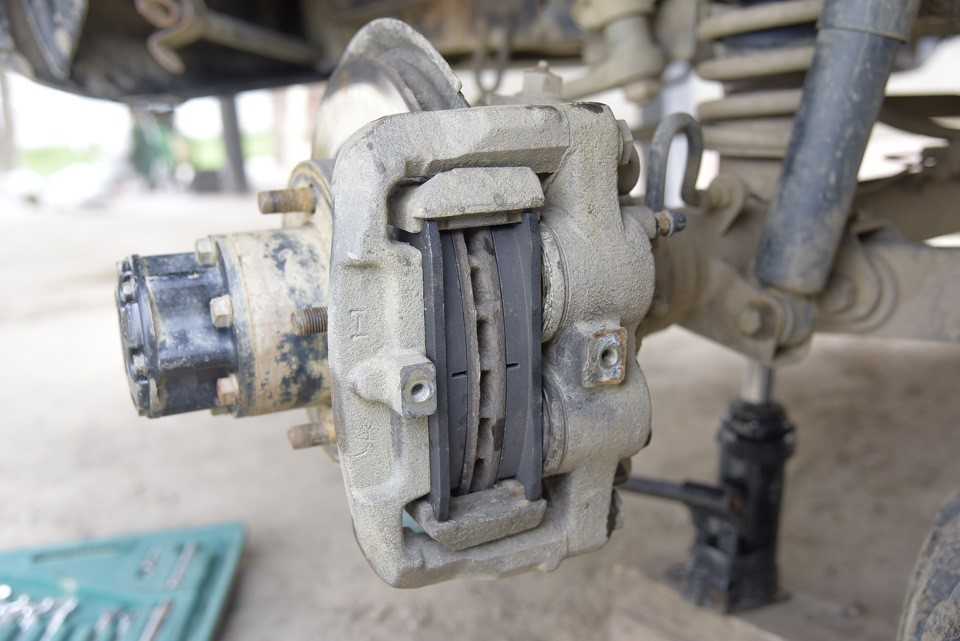

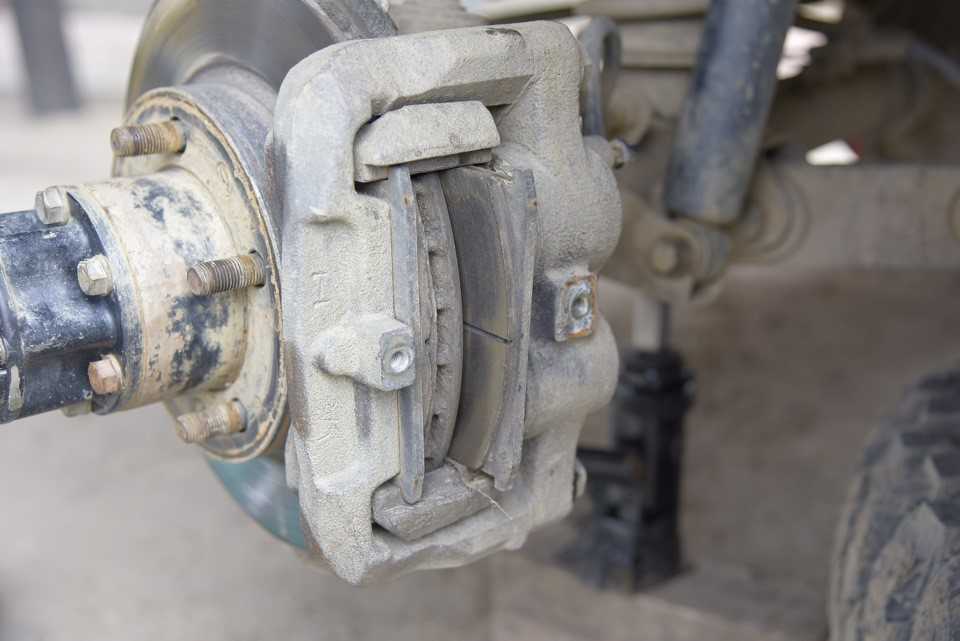

Установить новые колодки.

Прикрутить на место прижимную пластину.

Проконтролировать работу тормозной системы.

Когда требуется производить замену?

Первое что свидетельствует о том, что требуется замена этого элемента тормозной системы – это скрип во время торможения. Как только тормозная система издает его при нажатии на педаль – необходимо произвести осмотр и диагностику, плановую замену колодок. Причиной скрипа является трение стального основания о тормозной диск после истирания фрикционной части колодок. При этом существенно снижается тормозной эффект. Чтобы не допустить полного истирания этой части, необходимо следить за ее состоянием и производить своевременную замену. Периодичность ее осуществления определяется по пробегу авто. Если установить тормозные колодки отечественного производства они прослужат в среднем от 10 до 15 тыс. км пробега. Продолжительность использования этих элементов тормозной системы от зарубежных производителей существенно выше и составляет 20-25 тыс. км пробега. Но при этом необходимо учитывать, что на скорость износа существенно влияет и характер вождения авто. Замена осуществляется если:

толщина накладки стала меньше 1,5 мм;
на ее поверхности обнаружены следы масла;
повреждено стальное основание или фрикционная часть этого элемента.

Задние колодки на УАЗ Патриот 3163

Артикул	Длина/диаметр (для барабанных), мм	Ширина, мм	Толщина, мм	Цена, руб.
Передняя колодка Patriot 3163 заднего барабанного тормоза
3151350109010	270	50	–	400
Задняя колодка Patriot 3163 заднего барабанного тормоза
3151350209110	270	50	–	350
Колодки стояночного тормоза
3160350701401	200	35	–	–

Аналоги задних колодок УАЗ Патриот 3163

Производитель	Артикул	Цена, руб.
Аналоги передних/задних колодок заднего барабанного тормоза
Trialli	GF 233	850
ADR	ADR-030321	700
ADR	ADR-030621	700

Двигатели и трансмиссия

О двигателях модернизированного Патриота мы подробно писали в апреле 2019 года, вкратце напомним.

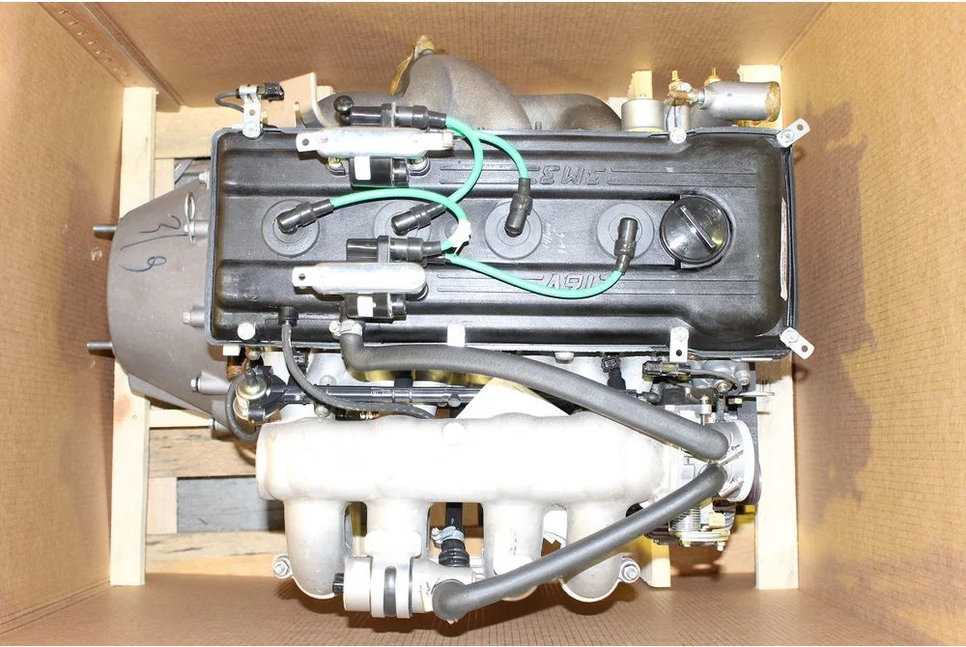

Бензиновый мотор ЗМЗ-406 от «Волги». Вокруг его чугунного блока создают новые турбомоторы ЗМЗ

Гамма бензиновых моторов будет включать целых три агрегата — новое семейство ЗМЗ, помощь в создании которого оказывает немецкая инжиниринговая фирма FEV Engineering. Базовый вариант получит 2,5-литровый «атмосферник» с индексом ЗМЗ-25002.10, его мощность — 145 л.с., крутящий момент — 240 Нм. На ступень выше встанет турбированный ЗМЗ-223002.10 объемом 2,3 л (150 л.с., 330 Нм), а на самой вершине расположится ЗМЗ-223012.10 (170 л.с., 350 Нм). Эти двигатели создаются на основе чугунного блока цилиндров легендарного 2,3-литрового ЗМЗ-406, который появился в начале 90-х и ставился на «Волги». Битопливные версии новых моторов (бензин+пропан-бутан и бензин+метан) тоже планируются.

С модернизацией в линейку внедорожника вернется модификация на тяжелом топливе — на сей раз она будет оснащена турбодизелем Ford TDCi 2.2 от фургона Transit. Хотя Ford Motor летом 2019-го покинул российский рынок легковых автомобилей, производство Транзитов на заводе совместного предприятия Ford Sollers в Елабуге будет только развиваться. Сборку этого турбодизеля, скорее всего, локализуют в России — на ныне простаивающих мощностях моторного цеха в Елабуге, там раньше выпускали 1,6-литровые двигатели для Fiesta и Focus. Установка TDCi 2.2 под капот УАЗа позволит снизить себестоимость мотора за счет достижения эффекта масштаба.

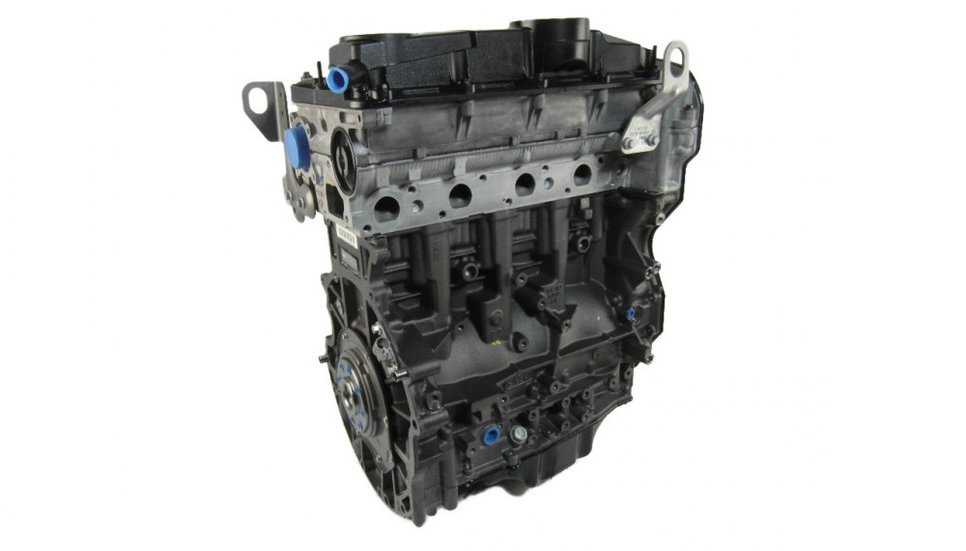

Турбодизель Ford TDCi 2.2

Коробки передач предложат две — это уже известный по нынешнему Патриоту 6-ступенчатый гидромеханический «автомат» Punch Powerglide 6L50 (Франция) и доселе незнакомая россиянам 6-ступенчатая «механика» BAIC (Китай). Концерн BAIC выпускает в Китае широкую гамму автомобилей, включая рамные внедорожники, близкие по массогабаритным показателям к Патриотам — так что этот агрегат должен ему подойти. 5-ступенчатая корейская «механика» Dymos 3163-10, которая применяется на Патриотах с момента появления модели в 2005 году, уйдет в историю.

Патриот сохранит трансмиссию part-time с постоянным задним приводом, жестко подключаемым передним мостом и блокировкой заднего дифференциала. Какая раздаточная коробка будет применяться — пока непонятно. На нынешнем Патриоте параллельно используются две раздатки — Dymos 31638 (Корея) и Divgi Warner TZ-94 (Индия). Есть еще собственный агрегат УАЗ, но его устанавливают только на экземпляры в самой дешевой комплектации «Классик Fleet» со 135-сильным ЗМЗ-409, такое исполнение покупают в основном госведомства. Скорее всего, сохранится РКП Divgi Warner, поскольку только она сочетается с «автоматом», а РКП Dymos выпадет вслед за «механикой» той же марки. Но возможны и другие варианты, поскольку недавно в интервью ульяновскому 73online.ru директор УАЗа Адиль Ширинов выказывал недовольство нынешними «раздатками»: «Мы знаем о болячках и узких местах, над ними мы сейчас сосредоточенно работаем. Та же раздаточная коробка, свойства которой нам однозначно надо улучшать и находить по ней более правильные решения».

Традиционный объем

Тип	Объем	Мощность	Крутящий момент	Разгон	Максимальная скорость	Количество цилиндров
Бензин	2.7 л	135 л.с.	217 H*m	—	150 км/ч	4
Бензин	2.7 л	150 л.с.	235 H*m	—	150 км/ч	4

Подробнее

Все время внедорожник оснащается 2,7-литровым двигателем ЗМЗ-409, который все время дорабатывали. Последняя версия мотора Патриота называется ЗМЗ Pro и выдает 135 лошадиных сил с 217 H*m момента. Также недавно появилась усиленная версия до 150 лошадей и 235 единиц момента.

Все равно, даже с увеличенной мощностью за счет разных систем включая фазовращателей его все равно мало. Автомобиль весит больше 2 тонн и ему такой мощности мало. Для нормальной езды приходится крутить двигатель минимум с 3 тысячи оборотов, что убивает указанный 14-литровый городской расход топлива.

Надежность вполне приемлемая, конечно двигатель ломается, но это мелочи, правда их много. Плюсы в обслуживании, ведь запчасти действительно дешевые, а многие работы можно проводить самостоятельно. Также вас не разорят цены сервисов.

Долгое время с мотором стыковалась 5-ступенчатая механика, которой в 2019 году обновили сцепление. Это Luk, которое легче выжимать на 20%, плюс изменили ведомый диск и сменили кулису. Теперь меньше шума издает КПП, гасятся колебания переключений и снижены хода рычага.

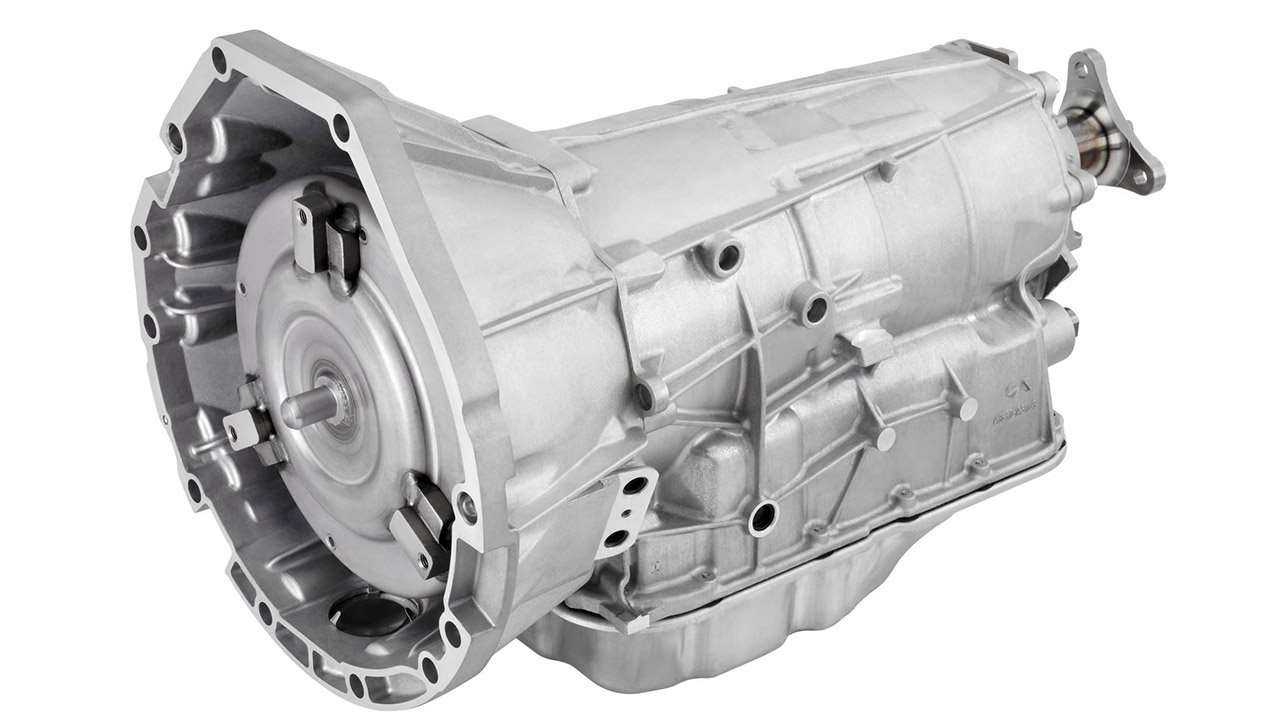

В 2019 году линейка Патриота пополнилась автоматической КПП GM 6L50. Среди претендентов была еще 6-ступенчатя ZF, от которой отказались из-за старости конструкции. Адаптировали КПП под двигатель ребята из Punch, проводя испытания в Сочи. Целью были плавные переключения и это получилось.

Этот же автомат ставился Cadillac SRX.

Комплектации и стоимость

Завод отгружал автомобили в нескольких модификациях:

Стартовая версия Classic, оборудованная фарами головного света со светодиодными ходовыми огнями. В салоне установлен отопитель, предусмотрены электрические стеклоподъемники для 4 дверей и зеркала с обогревом и дистанционным управлением. Машина отличается применением 16-дюймовых колесных дисков, изготовленных по технологии штамповки из стального листа. Стоимость машин в салонах официальных дилеров начиналась от 559 тыс. руб.
Средний вариант оснащения Comfort предусматривает установку кондиционера с фильтром воздуха и системы подогрева передних сидений (кнопки управления расположены на центральном тоннеле). На машинах применялись легкосплавные 16-дюймовые диски, цена модели стартовала от 630 тыс. руб. Модификации Classic и Comfort оснащались только бензиновым двигателем.
Максимальный вариант Limited комплектовался бензиновым или дизельным силовым агрегатом. Завод устанавливал магнитолу с цветным дисплеем с поддержкой навигации, для облегчения маневрирования в стесненных условиях использовалась камера заднего вида. На автомобилях применялись 18-дюймовые легкосплавные диски с дорожными шинами. Версия с бензиновым мотором оценивалась в сумму от 690 тыс. руб., модификация с дизелем обходилась покупателю на 50-60 тыс. руб. дороже.
Ограниченными сериями выпускалась модификация UnLimited, окрашенная в темно-серый металлик. На кузове имелись дополнительные наклейки с названием модели, салон отделан тканью и кожей. В стандартное оснащение входили системы обогрева ветрового стекла и задних кресел, устанавливались дополнительный отопитель салона и батарея с увеличенной емкостью. Рекомендованная заводом цена составляла 720 тыс. руб.
Лимитированная модель Expedition окрашивалась в серо-коричневый металлик и имела на крыше кузова экспедиционный багажник с лестницей, расположенной на задней части машины. Предусматривалась радиостанция гражданского диапазона с внешней антенной и ставилась стальная защита рулевых тяг. Стоимость машин в автосалонах составляла 690 тыс. руб.
С середины 2015 г. у дилеров появилась модификация Trophy с бензиновым мотором, которая отличалась установкой шин Maxxis All Terrain с развитым рисунком протектора. Спереди имелись металлические щитки для защиты элементов рулевого управления и картеров трансмиссии, применялись атермальные тонированные стекла. За передним бампером установили электрическую лебедку Super Winch LP8500, кузов окрашивался краской типа «металлик» серо-коричневого цвета. Стоимость машины в салонах дилеров УАЗ начиналась от 690 тыс. руб.

Назначение и устройство

Передние тормозные колодки, как и задние, предназначены для непосредственного эффекта торможения колес. Представляют собой тормозные колодки толстую пластину, состоящей из стального основания и специальной накладки. Именно благодаря этим накладкам и осуществляется непосредственный эффект торможения. Накладки изготавливаются из фрикционных материалов, которые обладают низким коэффициентом трения. В частности, для производства колодок для автомобиля УАЗ Патриот используются смолы или каучук.

На фото ниже, для примера, представлена толщина старой и новой передней тормозной колодки на УАЗ Патриот. Как видно, фрикционная накладка новой, вдвое больше, чем стальное основание. Со временем стирается фрикционная часть, и колодка приходит в негодность. Как определить, что изделия требуют замены и, какой ресурс работы они имеют?

Старая и новая колодки

Когда необходима замена

Первым сигналом о том, что требуется замена передних тормозных элементов на внедорожнике УАЗ Патриот, является скрип при торможении. Как только водитель обнаруживает неприятный скрип, издающийся из-под передних колес при нажатии на педаль тормоза, значит, требуется плановая замена колодок. При истирании фрикционной части, начинается трение стального основания с диском, вследствие чего снижается эффективность торможения.

Периодичность смены можно отслеживать по пробегу автомобиля. Таким образом, если используются элементы отечественного производства на внедорожнике УАЗ Патриот, то срок их эксплуатации не превышает 10-15 тысяч км пробега, после чего производится замена. Для изделий зарубежного производства продолжительность эксплуатации составляет не менее 20-25 тысяч км пробега. Но и здесь также следует заметить, что эти цифры являются ориентировочными и большую роль в скорости их истирания играет характер вождения.

Стоимость комплекта (включающего в себя 4 колодки) на УАЗ Патриот отечественного производства составляет от 800 до 1000 рублей. Каталожный номер изделия – 3160-3501090. Номер необходим для того, чтобы точно подобрать колодки для своего Патриота. Среди зарубежных аналогов автовладельцы Патриота отдают свое предпочтение Finwhale V220, Hola BD818.

Процесс замены

Передние тормозные колодки обязательно необходимо заменять комплектом, в противном случае эффективность торможения будет снижена. Если толщина фрикционной накладки составляет менее 1,5 мм, то изделие следует поменять. Тормозной диск со временем также приходит в негодность, в частности, проверить это можно путем замера его толщины. При значении менее 20,4 мм, тормозной диск следует сменить.

https://youtube.com/watch?v=BRrNXFNAJIY

Замена передних изделий осуществляется в следующем порядке:

Используя домкрат, необходимо поднять переднюю часть автомобиля и снять колесо.

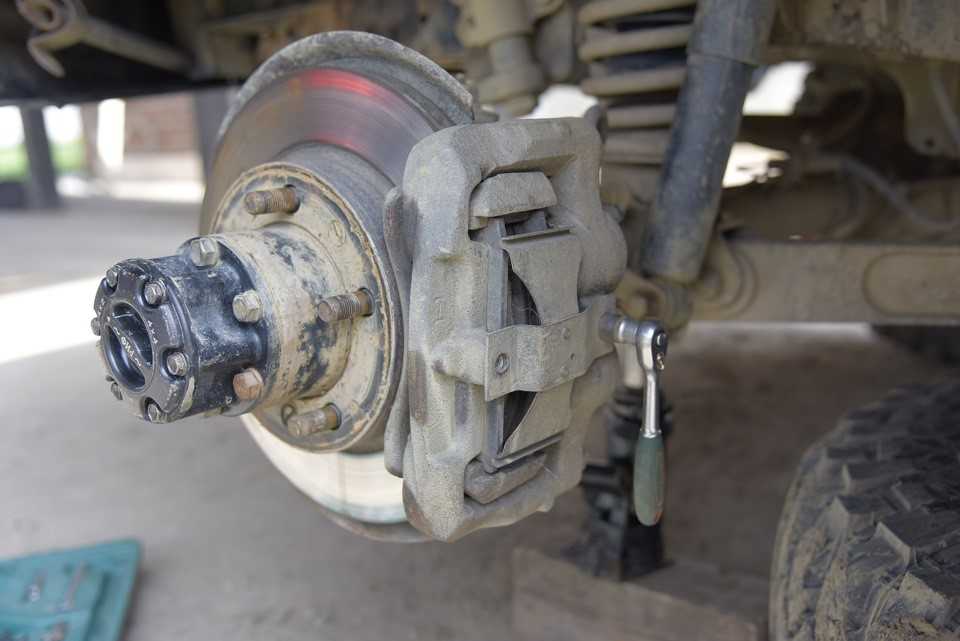

Теперь отвинчиваем 2 болта прижимной пружины, удерживающей изделия. Для этого потребуется воспользоваться гаечным ключом на 12.
С помощью монтировки необходимо разжать поршни, чтобы осуществить процесс извлечения элементов

Для равномерного отжима лучше воспользоваться двумя монтировками.
Теперь можно по очереди извлечь оба сменных элемента.
Чтобы не повредить пыльники, необходимо осторожно отвести цилиндры и следить за количеством жидкости в бачке. Чтобы избежать вытекания жидкости из бачка, нужно ее предварительно откачать шприцем.

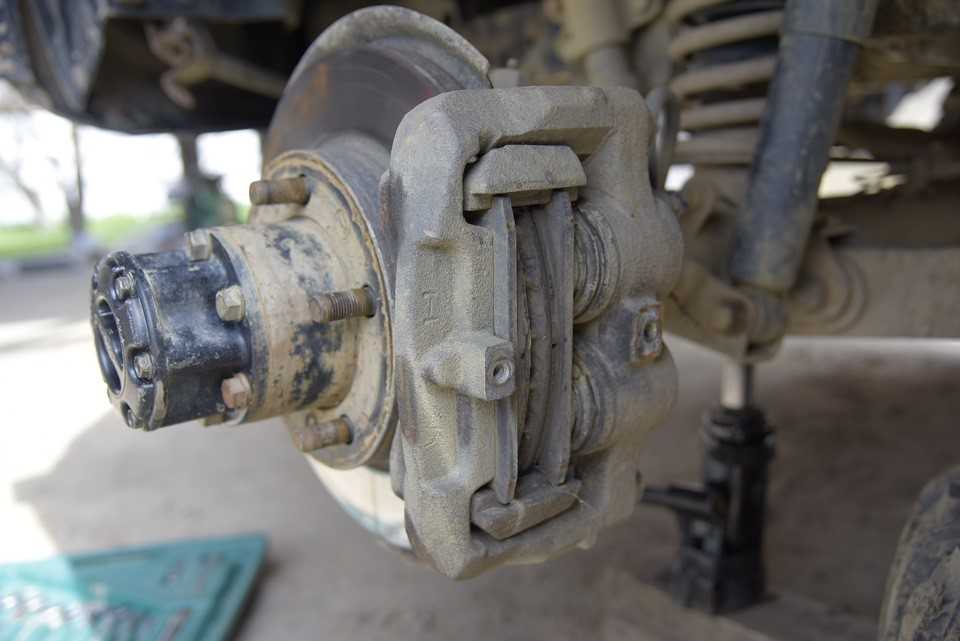

Осуществляется установка новых тормозных колодок на посадочные места.
Привинчивается опорная пружина, с помощью которой фиксируются сменные элементы.

На этом замена передних тормозных элементов закончена и аналогичные действия необходимо проделать с другой стороны внедорожника. После процесса следует учитывать, что пока замененные устройства не притрутся к диску, эффективность торможения будет незначительной.

Подводя итог, отметим, что тормозные передние колодки являются важными элементами системы автомобиля. Так как при их неисправности лучше ограничиться от поездок на автомобиле до момента осуществления замены.

Передние тормозные колодки на УАЗ Патриот

На все комплектации Patriot 3163 устанавливается тормозной диск одного диаметра – 295 мм. Тормозные колодки также одинаковы, и имеют один оригинальный артикул. По мнению многих водителей, оригинальные колодки на Патриоте являются не очень качественными. Часто, при езде они создают посторонние звуковые эффекты. Также, отмечалось, что при установке новых оригинальных колодок в период их притирки (приблизительно 500 км) появляется повышенный расход топлива.

Данные тормозные колодки устанавливаются также на УАЗ Hunter (3151) и Pickup (2360).

Аналоги передних тормозных колодок Uaz Patriot

Как показывает практика, владельцы Патриотов зачастую при замене тормозных колодок выбирают заменители, по причине низкого качества оригинальной запчасти отечественного производства. Далее в таблице представлены самые популярные аналоги.

Новый силовой агрегат УАЗ Патриот 2021 года

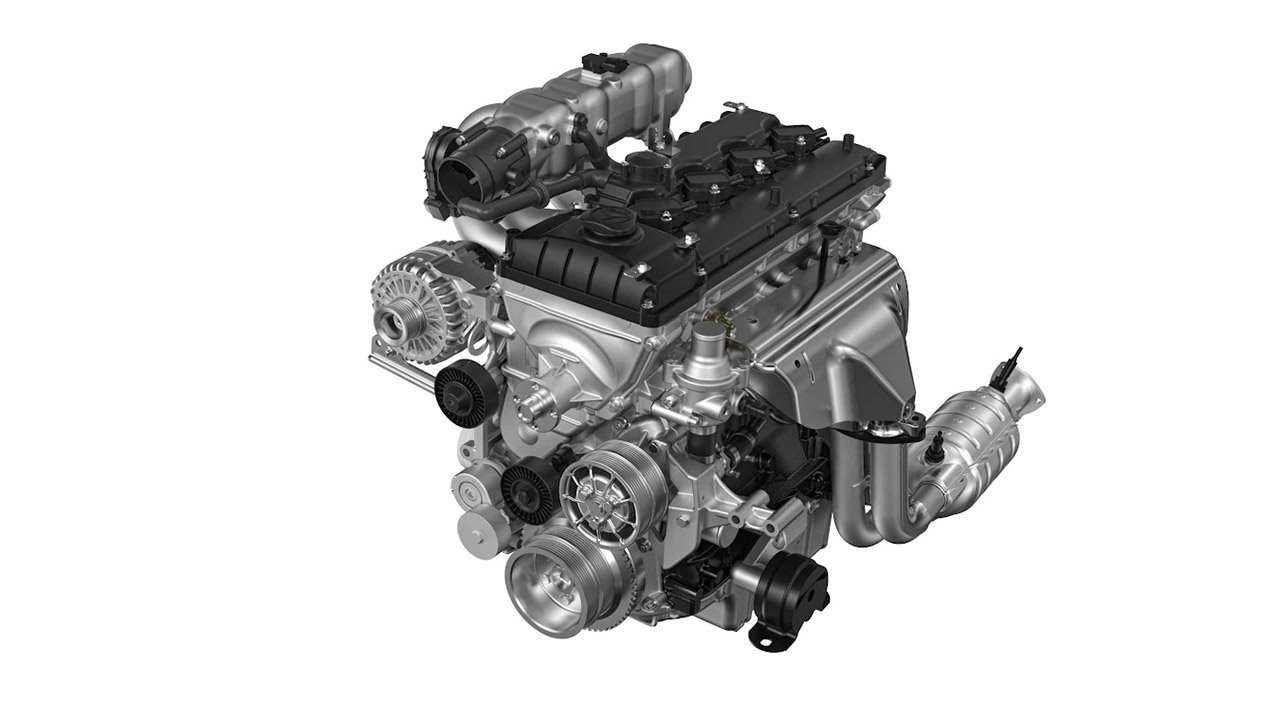

На новый Патриот на выбор покупателя будут устанавливаться 3 бензиновых мотора. Все они спроектированы на базе чугунного блока ЗМЗ-406, устанавливаемого на автомобили «Волга». Это:

Атмосферная версия объемом 2,5 л и мощностью 145 л. с. с индексом ЗМЗ-25002.10.
Две турбированных версии объемом 2,3 л с разной степенью форсировки (150 и 170 л. с.) с индексом ЗМЗ-223002 и ЗМЗ-223012.10.
Появится на УАЗ Патриот 2021 модельного года в новом кузове и дизель — в качестве донора указан двигатель Ford TDCi от модели Transit объемом 2,2 л. Его производство наладят на простаивающем предприятии в Елабуге.

Интересно: Новинки авто 2021 года

Помимо классической пятиступенчатой механики, с новыми двигателями будет взаимодействовать и новая шести диапазонная КПП производства BAIC. Также планируется выпуск УАЗ Патриот 2021 в новом кузове с автоматом: цена за комплектацию с шестиступенчатой АКПП от французской компании Punch Powerglide будет объявлена с момента начала продаж.

Когда менять колодки на УАЗ Патриот 3163?

По регламентам технического обслуживания УАЗ Патриот колодки проверяются на каждом ТО (барабанные, в том числе и стояночного – через одно ТО). Менять же их рекомендуется при достижении остаточного износа тормозного фрикционного материала 2 – 2,5 мм. Передние оригинальные колодки в среднем ходят 35-40 тыс. км. Задние барабанные же служат дольше, вплоть до 70 – 80 тыс. км.

по ремонту УАЗ Patriot

С резким потеплением при выходе из машины заметил сильный запах тормозных колодок с левой стороны. Износ на диске неравномерный, с внутренней стороны ещё хуже, причем от колодки куски фрикциона отваливаются. Направляющие и суппорта все живые, в обе стороны шевелятся без задиров, да и тормоза какие то вялые стали. Колодки ADR.

На автомобиле УАЗ Патриот стоят передние дисковые и задние барабанные тормозные колодки.

В процессе эксплуатации их фрикционная накладка стирается, что является причиной необходимости установки нового расходника. Выполнить замену своими руками достаточно просто. При этом немаловажную роль играет качество приобретаемых колодок.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Когда требуется замена

Состояние тормозных колодок нужно проверять после прохождения автомобилем расстояния в 10 тыс. км. Прослужить они могут и дольше, пройдя расстояние в 20 тыс. км. Такое возможно, если у водителя спокойный стиль вождения и для замедления он чаще использует работу двигателя. Их срок службы будет зависеть и от того, где эксплуатируется автомобиль (в городе или в горном районе), какой состав фрикционной смеси на их поверхности.

Проверяют тормозные колодки регулярно, но, учитывая, что эти детали изнашиваются быстро, их заменяют на новые, если:

водитель слышит скрежет во время торможения педалью тормоза;
понизился уровень жидкости в бачке тормозной системы;
ухудшилось торможение автомобиля или, наоборот, система реагирует слишком резко;
после нажатия на педаль тормоза автомобиль едет в сторону;
во время торможения появилась вибрация;
на поверхности колодки обнаружены следы масла.

При визуальной оценке состояния каркаса детали и фрикционной накладки стоит учитывать, что они подлежат замене, когда:

на поверхностях детали появились борозды, трещины и различные повреждения;
слой фрикционной накладки толщиной 1,5-2,0 мм (без учета металлической основы).

Также необходимо проверить характер налета на колесе и колодках. Если налет серый, это значит, что происходит процесс стирания фрикционной накладки. Если в составе налета присутствуют частички металла, значит, стирается металл детали, что говорит о необходимости ее замены. Но этот способ не применяется для вентилируемых тормозов и легкосплавных дисков, и по этой причине это не относится к «УАЗ-Патриот» 2015 модельного года, когда автомобиль получил вентилируемые дисковые тормоза на передние колеса и классические барабанные на задние.

Проверка степени износа тормозных колодок

С помощью домкрата поднимите переднюю часть автомобиля и снимите колесо. Теперь измерьте толщину обеих фрикционных накладок. Чтобы проверить детали заднего тормоза, понадобится снять тормозной барабан.
