Как заменить задние стойки «калины» без снятия колес

Для чего нужна телескопическая стойка (амортизатор) в автомобиле?

Телескопическая стойка предназначена для поглощения ударов и толчков от колес на корпус авто. Приходит время и эти детали выходят из строя. А потому придется их заменить. Но какие стойки поставить на Лада Калина? Этот вопрос интересует многих владельцев этого автомобиля.

Когда менять стойки (симптомы и регламент)

Стойка «потеет», а это значит, что внутри неё уже почти нет рабочей жидкости

Это зависит в основном от того, в каких условиях будет эксплуатироваться авто и от стиля вождения. Если стойка вышла из строя, то это можно определить при помощи специального стенда или народным методом, а именно: авто стало хуже держаться на дороге и не такое устойчивое при маневрах. При раскачивании автомобиль качается более одного раза. Если есть хоть один из указанных выше признаков, то в таких случаях надо менять стойки.

Способы замены

Мы расскажем вам о двух основных способах замены сайлентблоков на задней балке «десятки» , которые с легкостью можно применить в гаражных условиях.

Какой именно метод выбрать — решайте сами. Но ознакомьтесь перед этим с ними более подробно.

Первый способ

Особой сложности метод не имеет, если четко следовать инструкции. Для начала отметим, что сайлентблок находится снизу автомобиля. Следовательно, вам потребуется домкрат или смотровая яма.

Дефекты

1. Поднимите автомобиль при помощи домкрата или загоните его на смотровую яму. Второй вариант удобнее, поскольку так обзор днища окажется лучше. Да и работать стоя куда удобнее, нежели лежа под машиной.
2. Снимать полностью заднюю балку не обязательно. При ее демонтаже потребуется снимать дополнительно тормозные шланги, что требует много времени.
3. Лучше отсоедините колдун, чтобы не повредить его в процессе ремонта. Но снимайте аккуратно.
4. Теперь демонтируйте гайку ключом на 19 миллиметров. Усилие придется прикладывать серьезное, потому некоторые автовладельцы зовут на помощь товарищей. Если помощников нет, обработайте предварительно резьбу всемогущим средством WD40 или простой водой. Это даст креплению окислиться. Затем очистите его металлической щеткой, что позволит легче снять элемент.
5. Ломом немного опустите балку вниз, но полностью снимать ее не стоит.
6. На балке имеется резинка, которую следует отрезать, иначе она будет мешать в процессе работы. Только учтите, если резинка старая, ее смело удаляйте. Хорошее изделие лучше демонтировать, просверлив небольшое отверстие.
7. Теперь сайлентблок снимается.
8. Новая деталь обильно смазывается, и вдавливается на свое законное место. Только не используйте для смазки солидол, поскольку это вещество разъедает деталь. Лучшим вариантом смазки служит обычное мыло или любое подручное моющее средство.
9. Верните на место колдун и закрутите балку.

Второй способ

Второй вариант замены сайлентблока еще проще. Но он также имеет свои хитрости.

Простой способ

1. Поднимите машину на домкрате или загоните на смотровую яму.
2. Все тем же ключом на 19 миллиметров демонтируйте гайки крепления на задней балки. Это позволить отсоединить балку от кронштейна.
3. Извлеките выкрученный болт, отведите немного вниз проушину задней балки.
4. Для облегчения работы вставьте между балкой и кузовов брус из дерева, по размерам примерно равный обычному строительному кирпичу.
5. Извлеките сайлентблок, нанеся по нему удары молотком.
6. Смажьте новый блок чем-то скользким, что позволит элементу лучше выполнять свою работу.
7. Запрессуйте сайлентблок на его место.
8. Уберите вставленный брус и верните балке ее изначальное положение, закрепив ее крепежными элементами.

На этом процедуру замены сайлентблока задней балки вашей отечественной «десятки» производства компании АвтоВАЗ можно считать завершенной.

Оба способа позволяют самостоятельно, без лишних проблем решить вопрос вышедшего из строя сайлентблока. Не забудьте на всякий случай позвать товарища в гараж, который поможет вам на наиболее затруднительных этапах.

Лада Калина — замена опорного подшипника своими руками

Перед разборкой и снятием передней стойки Калины с верхними опорами, обязательно изучите устройство узла. На схеме представлены заводские номера (артикулы) компонентов передней подвески.

Чтобы снять опорные подшипники передних стоек Лады Калина понадобиться комплект инструментов:1. Набор рожковых или накидных ключей: 9, 17, 19, 22.2. Головка на 13 с трещоткой.3. Съемник рулевых наконечников, тиски, динамометрический ключ (по возможности).4. Домкрат.5. Стяжки пружин амортизаторов.6. Пассатижи.7. Молоток.8. Смазка WD-40.

Как снять опорный подшипник на Калине — пошаговое руководство

Замена опор передних стоек Калины начинается подготовки автомобиля. Поставьте машину на ровную поверхность, если есть возможность на подъемник или яму. Включите первую передачу, снимите авто со стояночного тормоза. Последовательность демонтажа по порядку:

1. Откручиваем колесные болты, далее поднимаем авто домкратом, или подъемником как в нашем случае.
2. Получаем доступ к тормозному диску, но снимать его не потребуется, как и откручивать ступичную контргайку.

1. Переходим к поворотному рычагу и рулевой тяге. Сначала снимаем шплинт у крепежа. Далее откручиваем саму гайку.
2. После этого используем съемник наконечников, чтобы выпрессовать его из отверстия рычага или на крайний случай используйте молоток. Устанавливаем устройство, затягиваем резьбу и извлекаем наконечник.

1. Теперь отсоединяем от передней стойки тормозной шланг и провод датчика скорости.

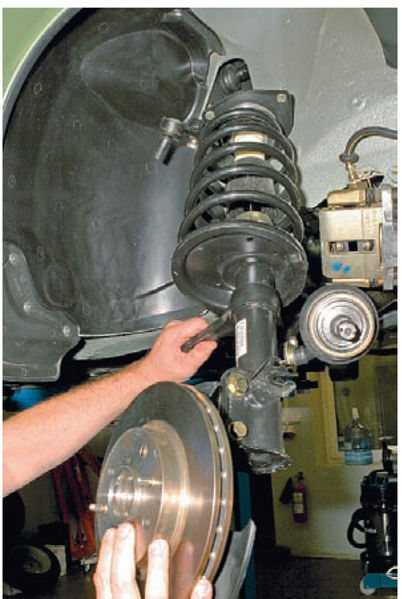

2. Далее находим два болта крепления стойки к поворотному кулаку, смазываем их проникающей смазкой.

1. Чтобы открутить гайки, используем накидной ключ на 17, а так же головку с трещоткой.
2. Болты придется выбивать, используйте деревянную наставку, чтобы не повредить резьбу.

1. Нижняя часть модуля освобождена, переходим к верхней. Откручиваем три крепления передней стойки к стакану кузова.
2. Откручивая последнюю гайку, придерживайте стойку, или поставьте под неё упор, например снятое колесо. После этого извлекаем модуль с опорой и амортизатором в сборе.

1. На пружины снятого модуля подвески устанавливаем две стяжки. Как показано на фото, равномерно с обеих сторон сжимаем пружину амортизатора.

1. Продолжаем сжимать амортизатор, пока верхняя опора не освободится от натяжения пружины, и только после этого откручиваем гайку штока. Используем ключ на 19.

1. Теперь снимаем верхнюю часть опоры (чашку), под которой расположен «опорник». Извлекаем старую деталь и переходим к замене.

Замена опорного подшипника у Калины (ВАЗ 1118, 1119, 1117)

Замена и установка опорных подшипников на Калине начинается с проверки состояния остальных элементов модуля: нижняя чашка, буфер хода, отбойник, гофра, пружины амортизатора. По необходимости их потребуется заменить. О том, как правильно поставить опорный подшипник на Калину и поменять его, по порядку описано ниже.

1. Перед сборкой передней сойки убедитесь, что концы пружины амортизатора упираются в специальные выступы у нижней и верхней чашки.
2. На верхнюю чашку ставим резиновую проклаку, сверху которой новый «опорник», маркировкой изделие ориентируем вверх.

1. Сверху п/ш устанавливаем верхнюю часть опоры (крышку).
2. Теперь наживляем гайку штока амортизатора, которую закручиваем до упора.

1. Разжимаем стяжки пружины амортизаторов. Гайку штока подтягиваем динамометрическим ключом, моментом, указанным в таблице в конце статьи.
2. Собранный модуль устанавливаем обратно, сначала крепим его к стакану кузова. Сборку производим в обратной последовательности: прикручиваем рулевой наконечник к рычагу, стойку крепим на два болта к поворотному кулаку, а конце монтируем колесо. На этом замена закончена.

Как заменить продольную растяжку

Для того чтобы отрегулировать угол продольного наклона оси, необходимо обратиться в сервисный центр. Растяжку они при этом будут обязательно снимать. Поэтому менять ее самостоятельно не стоит, лучше это сделать непосредственно перед регулировкой. Но, если вы снимаете старую растяжку и устанавливаете ее на место, для того чтобы минимизировать погрешность в регулировке углов продольного наклона оси, необходимо посчитать и записать число шайб, которые находились до снятия на заднем и переднем краях растяжки.

Процедура замены выглядит следующим образом:

1. Снимаете кронштейн, при помощи которого закрепляется растяжка подвески.
2. Ключом на 24 необходимо удерживать растяжку от проворачивания. А вторым ключом нужно выкрутить гайку, которой закреплен передний конец на поперечном рычаге.
3. Снимите с растяжки шайбу и извлеките задний край из шарнира.
4. Полностью снимите шайбы для регулировки.

Установка продольной растяжки выполняется в строго обратной последовательности. Необходимо, чтобы фаски на регулировочных шайбах были обращены к растяжке. Обязательно после проведения замены нужно осуществить корректировку углов установки колёс. Это обязательное условие, если производится ремонт подвески «Калины».

Особенности Калины 2013 года

Модернизированную Калину вазовцы выпустили в продажу в 2013 г., предварительно широко осветив грядущее мероприятие в СМИ. Дебют состоялся грандиозно, широкомасштабно. Автомобиль действительно стал интереснее во всех смыслах. Теперь появились совершенно новые силовые агрегаты, восьми- и шестнадцатиклапанные, объемом 1,6 л, мощностью от 98 до 106 л. с, работающие с передним приводом, пятиступенчатой механической или четырехступенчатой автоматической коробкой передач. Самый простой двигатель разгоняет Калину до скорости в 167 км/ч, наиболее сильный — до 190 км/ч.

Калина устойчива, но за ходовой следует тщательно следить

В модели появились невиданные прежде опции: хорошая система безопасности, повышенная степень комфорта. Но как же динамика автомобиля? Лада Калина 2013 г. выпуска оказалась намного мощнее, выносливее, чем прежние разработки. У машины имеется множество неоспоримых достоинств, хороших инженерных и дизайнерских решений.

Стойки — одна из проблем, требующих особого внимания. В начале использования машины водитель замечает, что на крутых подъемах и виражах появляются стуки. Как правило, автомобилисты надеются, что после прохождения определенного количества километров это пройдет, потому что нужны притирка, прокатка. Но со временем стуки не только не проходят, но и становятся еще сильнее. Кроме того, к ним добавляются другие неприятности, связанные с управляемостью и устойчивостью автомобиля.

Отмечается чрезмерная жесткость движения, кажется, что подвеска совершенно не хочет выполнять свои функции и фильтровать неровности дороги. Если по пути попадется лежачий полицейский, Калина взвывает, сообщая водителю о неприятном ударе. Если вдруг машина попадает в зону бездорожья, ее и вовсе начинает заносить. Чтобы разобраться с этим вопросом, необходимо изучить особенности разных видов стоек как важнейших деталей, отвечающих за качество вождения.

Процесс замены передних стоек на Лада Калина

Теперь настало время разобраться, как правильно заменить передние стойки стабилизатора. Для этого не обязательно демонтировать сам стабилизатор. Для работы нам потребуется торцовая головка или ключ на 17 и 19, киянка (резиновый молоток) и состав, подходящий для смазки. Подготовьтесь к тому, что придется использовать домкрат.

Сам процесс занимает немного времени и будет прост даже для новичка. Приступим:

• Открыв капот, аккуратно проворачиваем гайку крепления стойки к опоре, используя накидной ключ. Не избавляемся от детали до конца, лишь ослабляем крепление. Домкратим машину, вывесив переднее колесо. Его придется снять. Противооткатные упоры устанавливаем под два задних колеса.
• Отводим тормозной шланг в сторону, высвободив его из паза крепления. Все соединения обильно смазываем (в том числе, рулевой наконечник, крепления стойки, поворотного кулака). Ждем 5-10 минут.
• Перейдем к демонтажу устаревших деталей. Откручиваем гайку рулевого наконечника, отсоединяем шплинт. Используем молоток. Теперь демонтированные детали убрать с прошлого места фиксации.
• Используя головки на 19 и 17, откручиваем соединение между поворотным кулаком и стойкой. Если крепление осталось на месте, нам придется опять же обильно его смазать и выбить. Теперь остается разобрать стойку, затем избавиться от гайки крепления опоры и самой опоры.
• Надеваем на новую деталь пыльник и отбойник, затем (опционально) устанавливаем новые шумоизоляторы и пружину. Проверяем, что верхняя часть пружины находится на своем месте. Сняв стяжки, устанавливаем детали в обратном порядке. Желательно зафиксировать новую стойку новыми болтами, но диаметр должен быть идентичным.

Как отрегулировать?

Рекомендуем прибегать только к приобретению качественных колодок и троса, тогда регулировка ручника или замена будут намного реже. Однако полностью избежать этой процедуры не удастся. Ведь, как уже обозначалось ранее, эти компоненты подвергаются естественному износу или растяжению (в случае с тросом).

Чтобы регулировка ручника была успешной, понадобится обзавестись потребным инструментом и вспомогательными средствами. Также незаменимым действием будет изучение соответствующего мануала. Инструментальный набор в нашем случае до неприличия прост, ведь он состоит из двух рожковых ключей, размерность которых равна «13» и одной обычной головки на «10» в паре с воротком (лучше «трещоткой»). Рекомендуем также запастись проникающим средством «WD-40».

Когда приготовление инструментов завершено, смело приступаем к несложным манипуляциям. Далее мы приводим инструкцию, следуя которой вас ожидает неминуемый успех. Итак, регулировка ручника:

1. Специфика работы подразумевает нахождение регулирующего субъекта под днищем, поэтому загоняем свой автомобиль на яму или вывешиваем подъемным средством. Когда таких условий нет, то единственным способом обеспечить доступ будет подъем кормы авто с помощью домкратов.
2. Вооружившись ранее указанной головкой, производим уверенное откручивание 4-х гаек, которыми удерживается кожух узла.
3. Затем обозначенный протекционный экран сдвигаем в направлении передка авто, предварительно «скинув» прилегающую часть глушителя с опорной подушки. Теперь доступ к механизму полностью открыт. Для повышения удобств ремонта патрубок глушителя можно слегка отодвинуть и подпереть подходящим бруском.
4. Перед глазами предстают: тяга рычага, обе ветви троса и уравнитель. Сам шток располагает двумя гайками, которые исполняют роль регулировочного и стопорящего компонентов.
5. Первым действием отпускаем контргайку (помогает ключ на «13»).
6. Теперь вращаем вторую гайку в направлении закручивания, что обеспечивает увеличение натяжения тросового привода.
7. В случаях, когда требуется «отпустить» трос ручника, то регулировочную гайку потребуется вращать в обратном направлении, что подразумевает снижение уровня натяжения.
8. В обоих случаях регулирования после двух или трех оборотов указанной гайки «ныряйте» в салон и проверяйте ход рычага, добиваясь потребного количества щелчков «храповика».
9. Завершив указанные манипуляции, обязательно проверяйте работоспособность ручника на вывешенных задних колесах и зажатом рычаге. Отпустите рычаг ручника и вращайте каждое из задних колес. Удостоверьтесь, что они крутятся свободно и колодки не задевают барабаны.
10. На последнем этапе тестируем узел в условиях, приближенных к дорожным реалиям. Для этого устанавливаем авто под углом наклона в 25% и активируем ручник. Регулировку считаем успешной, когда в таком положении автомобиль не скатывается, а надежно зафиксирован.

Признаки, что стойки пора менять

Существуют характерные признаки, свидетельствующие об износе амортизаторов.

1. Посторонний звук при переезде через препятствие. Когда машина проходит через выбоину, стойка стучит и слышится глухой удар.
2. Разбалтывание колеса на неровностях. Машина хуже держит дорогу, покрышка прыгает на ухабах. Дополнительно процесс может сопровождаться специфическим, прерывистым свистом в поворотах.
3. Подтекание сальников амортизаторов. На стойках могут появляться потеки рабочей жидкости. Подобное вызывает завоздушивание демпфера и провоцирует критическое снижение его эффективности.
4. Необходимость плановой замены комплектующих. Каждый изготовитель указывает срок эксплуатации амортизаторов.
5. Потеря стабильности управления. Машина начинает плыть по дороге, и процесс сопровождается ритмичным подкидыванием.

Инструкция по установке новых пружин, стоек, опорных подшипников и самих опор

На новую стойку одеваем первым делом отбойник вместе с пыльником:

Затем стягиваем новые пружины до необходимого момента и одеваем на стойку

Важно, чтобы крайний нижний виток попал ровно в углубление на стойке, так сказать, в свое родное место:. Когда пружина достаточно сжата, приступаем к опорам и подшипникам

Берем новую опору, переворачиваем ее и вставляем опорный подшипник. Обычно на подшипнике наносится метка «ВЕРХ», означающая, что этой стороной нужно вставлять его в опору:

Когда пружина достаточно сжата, приступаем к опорам и подшипникам. Берем новую опору, переворачиваем ее и вставляем опорный подшипник. Обычно на подшипнике наносится метка «ВЕРХ», означающая, что этой стороной нужно вставлять его в опору:

Сверху опорного подшипника одеваем чашку, как показано на картинке:

И поверх этого блина ставим резинку:

Теперь всю эту конструкцию аккуратно одеваем на шток стойки и закручиваем гайку, удерживая шток от проворачивания

Важно, чтобы верхний виток при окончательной установке лег ровно по кругу резинки, чтобы не было никаких перекосов. В итоге, весь модуль передней подвески SS20 выглядит следующим образом:

Затем снимаем стяжк, также проконтролировав равномерность посадки пружины снизу и сверху, и можно приступать к замене. Если вы ставите проставки, то на них, как и на опорах есть стрелка, которая должна быть направлена веред по ходу движения автомобиля. Надеваем ее на шпильки опоры и производим установку модуля на автомобиль:

Также вставляем стойку обратно к верху стакана и сразу наживляем гайки. Ну а дальше придется немного попотеть, чтобы попасть попасть поворотным кулаком в место крепления стойки. Для этого я надавливал ногой на тормозной диск с большим усилием, направляя его вниз, а рукой пытался совместить все это дело. Не сразу все получилось, но после 10 минут стараний все получилось и стойка была установлена на автомобиль.

Со второй стороной производим те же самые операции и с ней все получается уже гораздо быстрее, так как руки уже набиты!

Пока ни слова о впечатлениях от новой подвески, об этом я напишу завтра более детальную статью.

Трудности замены стоек на Калине

Несмотря на то, что автосалоны предоставляют владельцу Лады Калины 3 года гарантийного сервисного обслуживания, воспользоваться этой услугой абсолютно бесплатно повезло очень скромному числу водителей. В условиях этого обслуживания потребитель встретит такое количество оговорок и «но», что гораздо проще и дешевле станет заняться ремонтом самому или обратиться в частный автосервис.

В процессе ремонта и дальнейшей эксплуатации новых установленных амортизаторов и амортизаторных стоек автовладелец встречается с новой проблемой. Неизношенные детали начинают барахлить еще быстрее, чем прежние родные запчасти. Некоторые, надеясь больше не сталкиваться с подобным недостатком, стремятся приобретать импортные запчасти. Зарубежные фирмы производят большой ассортимент запасных частей для амортизаторов и их комплектующих. Естественно, они лучшего качества, чем родные ладовские, и это создает большую конкуренцию нашему АвтоВАЗу. Казалось бы, проблема решена — нужно просто заменить отечественные изношенные запчасти импортными, более выносливыми и долговечными.

Лада Калина выпускается с завода ВАЗ с амортизаторами, не пригодными к ремонту. Это связано с тем, что они неразборные. То есть заменить придется амортизаторную стойку в комплекте с площадкой под пружину и кронштейном. Производство таких деталей в сборе дорого и невыгодно даже для зарубежных компаний.

Не надо опускать руки и продавать Лада Калину. Выход из данной ситуации один: сделать неразборные амортизаторы разборными. Эту задачу можно выполнить самостоятельно, но лучше обратиться к профессионалу, поскольку такая работа достаточно сложная и требует от мастера определенных умений и опыта.

Потребуется снять с автомобиля и передние амортизаторы, и задние. Теперь они станут разборными, что уже решает половину проблемы. Вторая, не менее важная задача, — сделать эти амортизаторы ремонтопригодными.

Для этого понадобится:

• токарный станок;
• точечная сварка.

Верхнюю часть корпуса стойки нужно отпилить на токарном станке. Далее необходимо приварить на это место стакан с гайкой

Есть одно важное правило: при работе на станке и со сваркой нужно не повредить целостность деталей и соблюсти все оси. В асимметричном корпусе амортизаторы износятся еще быстрее

Диагностика состояния комплектующих и устранение неисправностей

После проведения визуального осмотра подвески автомобиля Лада Калина, который позволит выяснить причину стука, можно будет переходить к демонтажу неисправных элементов. Например, автомобильных амортизаторов. Диагностику производят, расположив машину над смотровой ямой или с применением домкрата

Особое внимание уделяют элементам, прилегающим к кузову либо к автомобильной раме

Диагностика предполагает тщательный осмотр элементов подвески, наличия на них различных повреждений, трещин и разрывов. При выявленном прорыве резиновой защиты рулевого наконечника обязательно следует сделать ее ремонт. Резиновые уплотнители осматривают на наличие механических повреждений, определяют те участки, где имеются разрывы и трещины.

В результате обрыва глушителя в подвеске будет слышен стук. Для выявления причины таких звуков, которая может крыться в выхлопной трубе, глушитель следует покачать в разные стороны. Это быстрый способ диагностики передней подвески. После его проведения можно переходить к ремонту подвески.

Передняя подвеска состоит из: 1 — гайка крепления верхней опоры стойки; 2 — болт; 3 — верхняя опора стойки передней подвески; 4 — подшипник верхней опоры стойки; 5 — верхняя изоляционная прокладка пружины; 6 — пружина передней подвески; 7 — защитный кожух; 8 — телескопическая стойка в сборе; 9, 10 — гайки крепления стойки к поворотному кулаку; 11 — болт с эксцентриком; 12 — болт; 13 — поворотный кулак; 14 — вал привода переднего колеса; 15 — штанга стабилизатора; 16 — растяжка; 17 — рычаг; 18 — шаровая опора; 19 — ступица; 20 — гайка крепления ступицы; 21 — тормозной диск; 22 — буфер хода сжатия передней подвески; 23 — верхняя чашка пружины; 24 — ограничитель хода сжатия верхней опоры стойки; 25 — ограничитель хода верхней опоры стойки; 26 — гайка крепления стойки стабилизатора; Н — контрольный размер

Устранять различные неисправности, которые возникают в передней подвеске автомобиля Лада Калина, можно, если известна их причина. При неисправных стойках передней подвески, которые могут стучать, их следует заменить. В некоторых случаях их возможно и отремонтировать.

Если в ходе диагностики было выявлено, что ослаблены болты, которые фиксируют штангу стабилизатора, обеспечивающего поперечную устойчивость, к автомобильному кузову, то их необходимо подтянуть. Изношенные подушки растяжек из резины либо штанги подвергают замене.

Если ослаблено крепление верхней опоры стойки подвески Лада Калина, то необходимо подтягивать гайки, фиксирующие это узел. Если в передней подвеске проявляется разрушение резиновой опоры стойки, то нужно осуществить ее замену. Если резинометаллические шарниры (сайлентблоки) износились, следует поставить новые.

Наличие неисправности стоек штанг стабилизатора требует замены. При осадке с поломкой пружины передней подвески ее следует поменять. При разрушении буфера хода сжатия он подвергается демонтажу с последующей установкой нового. При увеличенном дисбалансе колес следует обратиться в шиномонтажную мастерскую, чтобы специалисты устранили выявленную неисправность.
