Как проверить генератор на машине без снятия?

Генератор ВАЗ 2114: назначение и особенности

Все автомобили ВАЗ Самара 2 такие, как 2113, 2114, 2115 оснащаются одинаковым электрооборудованием, следовательно, и система питания электроприборов в Самаре будет одинаковая. Отсюда следует что генератор, на всех моделях начиная от ВАЗ 2113-2115 будет идентичен.

Принцип работы генератора

Генератор является электрической машиной, при вращении ротора которой в обмотке статора появляется магнитное поле, магнитное поле согласно закону электромагнитной индукции наводит ЭДС в роторе. Простыми словами изначально в генераторе появляется переменное напряжение, которое снимается с токоприемника (колец на роторе) электрическими щетками и уже после, проходя через диодный мост, выпрямляется и становится постоянным напряжением величиной 12-14В. Вот такой длинный путь проделывает электрический ток необходимый для питания бортовой сети автомобиля.

Особенности генератора ВАЗ

Генератор ВАЗ 2114 приводится в действие поликлиновым ремнем от шкива коленчатого вала. Величина выходного напряжения генератора равна 13-14 Вольтам. Ток, который способен выработать генератор составляет 80 Ампер, что вполне достаточно для обеспечения надежного электрического питания автомобиля.

Крепиться генератор на двух болтах сверху и снизу. Сверху устанавливается специальный болт с шайбой изогнутой на 90⁰ в которой нарезана резьба, необходимая для натяжения ремня генератора. Снизу устанавливается длинный болт с резиновыми втулками, которые предназначены для снижения вибраций на генераторе.

Устройство

• Генератор имеет две крышки переднею и заднюю, которые выполнены из алюминия и имеют пазы для подшипников генератора. Кстати, в задней крышке подшипник вставляется в пластиковую втулку.
• Статор генератора выполнен из листов электротехнической стали в пазах которого уложена обмотка.
• Ротор выполняется из электротехнической стали – литой, внутри которого уложена обмотка.
• Диодный мост устанавливается на задней крышке генератора. К контактам диодного моста подключаются выводы статора.
• Генератор имеет два вывода: Обмотку возбуждения и плюсовой провод на зарядку АКБ.

Замена генератора

Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:

• молоток;
• удлинитель;
• ключи на «10» и «19».

А еще интересно: Нива Шевроле подшипники передних ступиц

Процедура представляет собой следующую последовательность действий:

• Для начала потребуется поставить машину место, предназначенное для проведения осмотра и ремонта. Также автомобиль потребуется зафиксировать с помощью специальных противооткатных упоров. Наконец, чтобы работы проводились безопасно, следует отключить аккумулятор, отсоединив от него клеммы.
• После этого нужно снять защиту двигателя. Она крепится на нескольких болтах, и их необходимо открутить, чтобы добраться до самого нижнего болта крепления генератора.
• После этого с помощью молотка потребуется выбить болт крепления. Стучать рекомендуется аккуратно, чтобы не повредить резьбу и чтобы болт не вылез в обратную сторону. Молоток необходим, так как ключ и любой другой инструмент с болтом просто не справятся.

• Далее нужно вынуть болт, болтая генератор из стороны в сторону. Болтать необходимо в любом случае, так как это облегчает изъятие штока.
• Четвертый шаг подразумевает отсоединение проводки. Для этого от агрегата отсоединяются провода питания, подключенные к корпусу. При этом вначале можно разъединить штекер с проводами.

Также к генератору крепятся провода, затянутые гайкой или кронштейном. Гайки в этом случае необходимо открутить с помощью ключа, а потом вытянуть ослабленные провода.

Наконец, после отключения проводов можно приступить к отворачиванию верхнего крепежного элемента с натяжителем ремня. Для этого тоже понадобится ключ, а также небольшой удлинитель.

Отсоединение крепления позволит демонтировать ремень и генератор. Тогда можно приступать к очистке освободившегося пространства с помощью щетки и установке нового агрегата.

Сборка конструкции производится в обратном порядке, на всю процедуру уйдет порядка двух часов, если имеются все необходимые инструменты.

Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.

А еще интересно: Точки подключения сигнализации нива шевроле

Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.

Неисправности генератора

К сожалению, ещё не придуманы такие механизмы, которые под воздействием времени и постоянных нагрузок не выходили бы из строя. Генератор ВАЗ 2107 рассчитан на многолетнюю работу, однако в ряде случаев этому препятствуют мелкие поломки и неисправности его составляющих.

Выявить неполадки в работе генератора можно без помощи специалистов СТО: необходимо просто внимательно следить за всеми изменениями, которые происходят с автомобилем во время движения.

Загорелась контрольная лампа зарядки на панели приборов

В салоне ВАЗ 2107 на приборной панели есть вывод нескольких сигнализаторов. Одним из них является контрольная лампочка зарядки аккумулятора. Если она вдруг загорается красным, значит, в АКБ недостаточно заряда, есть проблемы с генератором. Но не всегда сигнализатор свидетельствует о неполадках с самим генератором, чаще всего лампа срабатывает по другим причинам:

• проскальзывание ремённого привода генератора — потребуется остановить машину и откорректировать степень натяжения ремня;
• повреждения в реле контрольной лампы, поэтому она срабатывает некорректно — рекомендуется «прозвонить» реле в монтажном блоке и в случае необходимости произвести его замену;
• обрыв контактов в обмотке возбуждения — это более серьёзное повреждение, которое требует снятия генератора с автомобиля, его разборки и поиска обрыва;
• сильный износ щёток в щёткодержателе — потребуется их замена, которая выполняется довольно просто;
• короткое замыкание в выпрямителе (скорее всего, перегорел один из кремниевых диодов) — рекомендуется разобрать генератор, прозвонить диоды и заменить выбывший из строя элемент.

Водитель сразу же заметит сигнал, так как лампа начинает светиться на панели приборов ярко-красным цветом

На аккумулятор не идёт зарядка

Водители ВАЗ 2107 часто сталкиваются с такой проблемой: генератор вроде бы исправно работает, а питание на АКБ не идёт. Проблема может крыться в следующих неисправностях:

• растянулся ремень генератора — необходимо проверить степень его натяжения или же заменить на новый;
• ослабление крепления наконечников проводов — достаточно просто подтянуть все крепёжные соединения и тщательно зачистить контакты и разъёмы;
• неисправность самого аккумулятора;
• повреждения в проводке — рекомендуется прозвонить все провода между АКБ и генератором и заменить повреждённые участки.

При отсутствии зарядки проблема может крыться как в генераторе, так и в аккумуляторе

Аккумулятор выкипает

Выкипание АКБ — признак того, что жить батарее осталось недолго. После этого аккумулятор не сможет полноценно работать, поэтому скоро придётся его заменить. Однако чтобы замена не привела к тем же печальным последствиям, необходимо найти причину выкипания, которая может заключаться в:

• загрязнении контакта между «массой» и корпусом регулятора генератора — необходима зачистка контакта;
• повреждениях в самой плате регулятора напряжения — рекомендуется замена платы;
• браке аккумулятора — если АКБ стала выкипать сразу же после замены.

Аккумулятор после выкипания лучше не использовать, так как его ресурс сильно ограничен

При езде раздаётся шум и скрежет из генератора

Генератор имеет вращающийся ротор, поэтому он обязательно должен издавать шум во время работы. Однако если эти звуки становятся всё более громкими и неестественными, следует разобраться с причиной их возникновения:

• ослабление гайки на шкиве — нужно подтянуть гайку и проверить степень натяжения ремня;
• выработка подшипников — в этом случае водитель может слышать громкий скрежет и даже вой во время езды, потребуется выпрессовать старые подшипники с вала и установить новые;
• замыкание в обмотке — необходима замена статора полностью;
• скрип щёток — рекомендуется зачистка щёток от налипшей грязи.

Электрические поломки

Понять, что в генераторе произошла электрическая поломка, можно по следующим показателям:

• напряжение заряда снизилось;
• напряжение заряда повысилось;
• генератор вообще перестал давать зарядку.

Если под рукой не оказалось мультиметра, он определить неисправность можно по таким параметрам:

• датчик аккумуляторной батареи моргает или постоянно горит;
• фары начали светить достаточно слабо, даже когда мотор работает;
• дворники работают куда медленнее, чем раньше;
• электролит в АКБ кипит, в то время как фары светят очень ярко.

Следует понимать, что поверхностно проверить работу генератора можно и не снимая его. Но если подобная проверка не принесла необходимых результатов, то без демонтажа генератора просто не обойтись.

Какие неисправности могут встретиться, и как от них избавиться?

1. Включаете зажигание, а контрольная лампа не загорается, и не работают приборы

Загляните в монтажный блок. Возможно, перегорел переходник F16. Если это так, то замените его.

Оборвалась цепь, которая питала приборы. Полностью просмотрите провод «0».

Оборвалась цепь, которая соединяет выключатель зажигания с монтажным блоком. Чтобы это выяснить, надо проверить провода «К» и «Г».

Выключатель зажигания не работает. Замените нерабочую контактную часть.

Возможно, перегорела контрольная лампа. Тогда надо ее поменять.

Оборвалась цепь, питающая контрольную лампу. Надо проверить провода «КБ» и посмотреть, надежный ли контакт у выводов патронов лампы с платой комбинации приборов.

Также может быть, что окислились контактные кольца, либо зависли или износились щетки. Чтобы это исправить, надо поменять щетки и их держатель, протереть кольца салфеткой, смоченной в бензине.

А еще такое может произойти, если сломался регулятор напряжения. Если это так, поставьте новый.

Посмотрите, соединен ли провод от вывода «D+» щеткодержателя.

Произошло короткое замыкание в положительных вентилях. В этом случае нужно заменить выпрямительный блок.

Возможно, выводы обмотки возбуждения отошли от контактных колец. Выхода два: припаять выводы или поставить новый ротор генератора.

3. АКБ разряжена, а контрольная лампа горит ярко или, наоборот, тускло, когда работает мотор

Посмотрите ремень генератора ВАЗ 2114. Возможно, он проскальзывает. При необходимости отрегулируйте его натяжение.

Генератора приходится его не ремонтировать, а полностью менять. Могут отсутствовать детали, необходимые для ремонта, или поломка, вообще, не подлежать ремонту. Между тем от хорошей работы энергетического агрегата зависит бортовое напряжение, качество аккумуляторной зарядки. Досадно, когда при хорошем моторе электрооборудование работает не должным образом.

А если разговор об автомобилях ВАЗ, то подчас замена востребована по причине недостатка мощности штатных устройств. Современные автопроизводители предлагают множество дополнительных приспособлений, которые повышают уровень комфортности при поездках, но и потребляют большое количество электроэнергии, и старые устройства не справляются, приходится их заменять на более мощные.

Многие интересуются: какой генератор купить, если у них ВАЗ? Здесь нужно рассматривать отдельно по моделям, потому, прежде чем ехать за покупкой, познакомьтесь с рекомендациями специалистов и соотнесите их со своими пожеланиями и возможностями.

Какой генератор лучше поставить на ВАЗ 2110

На заводах ВАЗ 2110 ставятся генераторы КАТЭК, с силой тока 80 А. Срок службы составляет 140000 км, это примерно 10 лет эксплуатации авто. Отвечая на вопрос, какой генератор лучше поставить на ВАЗ 2110, специалисты рекомендуют продукцию российских производителей.

Что учесть при выборе

Российский производитель или зарубежный? Конечно, в первую очередь предпочтительнее российские производители. Хотя бы потому, что легче найти при незначительной поломке запчасти. Если вы приобретёте генератор на ВАЗ 2010 не столь популярной фирмы, возможно, поиск запчастей будет затруднён, и они обойдутся вам не столь дорого.

Проверка узлов генератора

Проверку начинают с контроля работоспособности регулятора напряжения. Для этого регулятор демонтируют из генератора и создают простейшую электрическую схему.

В качестве лампы накаливания используют любую лампочку салона автомобиля. При исправном регуляторе напряжения 3 лампа 6 должна светиться не на полную мощность. При подключении параллельно лампе (щеткам) мультиметра, его показания должны быть от 5,0 до 10,0 Вольт. Если показания мультиметра выходят за эти пределы, регулятор необходимо менять. Конструкция некоторых моделей генераторов предусматривает возможность замены регулятора без демонтажа устройства.

Долее проверяют возбуждающую обмотку генератора на пробой. Для этого мультиметр устанавливают в режим измерения сопротивлений на предел 200 килоОм. Щупы подключают: черный – к ламели коллектора, красный – к металлической части якоря. Сопротивление должно быть более 100 килоОм или выше верхнего предела измерений, как показано на фотографии.

Сопротивление между ламелями (обмотки ротора) обычно составляет 0,5 – 2 Ома.

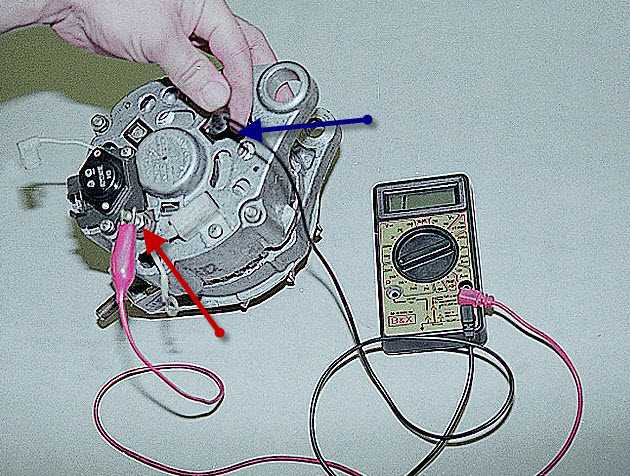

Проверку статора начинают с контроля обмоток на пробой. Для этого красный щуп мультиметра подключают к металлической части статора, черный – последовательно к обмоткам.

Сопротивление должно находиться выше верхнего предела измерений. Затем выполняют измерение сопротивлений между контактами обмоток. Они должны отличаться не более, чем 5%. Предел измерений мультиметра устанавливают 200 Ом.

Если обмотка имеет электрический пробой, короткое замыкание витков или обрыв, она подлежит замене. Есть мастерские, которые выполняют перемотку статоров и роторов.

Для контроля исправности диодного моста режим измерения мультиметра переводят проверку «диод». Затем последовательно «прозванивают» диоды (их количество на подкове обычно 9) в прямом и обратном включении. В прямом направлении (черный щуп к катоду) сопротивление составляет 550 — 700 Ом, при обратном включении – больше максимального предела измерений.

При пробое диодов, сопротивление во всех направлениях будет практически нулевым. Такой диод следует менять. Трудность замены диода заключается в том, что диоды в генераторах не паяются, а привариваются точечной сваркой для обеспечения надежного контакта при разных температурных режимах.

Генератор автомобиля является значимой частью электрооборудования автомобиля. При первом проявлении признаков неработоспособности необходимо произвести его проверку с помощью мультиметра.

Как заменить генераторную установку?

Как снять генератор? В некоторых случаях ремонт генераторного узла нецелесообразен или не способен восстановить функционал устройства.

Здесь требуется замена. Сам процесс не является замысловатым мероприятием, поэтому не отнимет у владельца Лада Калина много времени.

Для успешной операции замены нам потребуется:

1. Демонтировать ремень, предварительно ослабив натяжной элемент.
2. Произвести отсоединение штекера вместе с клеммами кабелей.
3. Отвинтить гайку, фиксирующую верхнюю секцию агрегата, и извлечь болт.
4. Таким же способом достать болт внизу устройства.
5. Извлечь генераторный узел из подкапотного пространства.

Новая Лада: Как снять крышку предохранителей на гранте?

Замена и установка нового устройства осуществляется по обратному алгоритму.

Замена

Теперь поговорим непосредственно о том, как можно наш злосчастный генератор снять. Рекомендуем изучить соответствующие видео, дабы лучше разобраться в нюансах демонтажа.

Если следовать инструкции, проблем со снятием и заменой возникнуть не должно.

1. Найдите место, где есть подъемник или яма. То есть обычный гараж может вполне подойти.
2. Снимите защиту с силового агрегата.
3. Ослабьте немного натяжной ролик приводного ремня.
4. Верхний болт, отвечающий за крепление генератора, следует открутить.
5. По аналогии проводим работу с нижним крепежным элементом.
6. Далее обязательно отсоедините крепеж компрессора кондиционера.
7. Затем снимите ремень привода.
8. Теперь вы можете извлечь генератор с посадочного места и сместить его немного вправо по отношению к аккумуляторной батарее.
9. Демонтируйте болт сверху компрессора кондиционера. Извлеките компрессор и подвесьте его. Не переживайте, используемые трубки довольно надежные, потому без труда справятся с весом.
10. Открутите все болты держателя вашего генератора.
11. Когда отключите клемму, спокойно вытягивайте вниз генератор вместе с держателям.
12. Обратную установку нового устройства осуществляют в строго обратной последовательности. При этом регулировка приводного ремня является обязательным мероприятием.

Самостоятельно снять и заменить такой агрегат не сложно. Но определенные навыки и предварительное изучение инструкции от вас потребуется обязательно. Используйте только высококачественные и эффективные запчасти для замены, чтобы в дальнейшем генератор не вызывал проблем.

Сколько выдает генератор: на что обратить внимание

Прежде всего, если возникли проблемы с АКБ, поверять нужно как аккумулятор, так и генератор. Более того, часто бывает так, что генератор на первый взгляд нормально работает, однако аккумулятор недостаточно заряжается или заряд батареи высокий, что приводит к закипанию электролита

В этом случае важно определить, какая зарядка генератора идет на АКБ. Другими словами, необходимо знать, как проверить генератор

Что касается основных симптомов, признаки неисправности генератора следующие:

• на панели горит значок аккумулятора;
• аккумулятор не заряжается или кипит;
• фары и габариты светят тускло;
• появились шумы, свист или скрежет в области генератора.

Проверка начинается с осмотра ремня привода генератора и его натяжения, а также анализа работоспособности других элементов (проводка, клеммы, соединения, ролики и шкивы ремня генератора и т.д.). Если замечаний нет, тогда следует оценить, как работает сам генератор, нет ли посторонних шумов при вращении ротора.

В том случае, когда отклонений от нормы не выявлено, можно переходить к замерам напряжения и силы тока. Замерить необходимо напряжение, силу тока, сопротивление. Чтобы выполнить замеры, следует иметь под рукой мультиметр или вольтметр (можно использовать и нагрузочную вилку).

Итак, в норме на аккумулятор с генератора должно приходить 5—14.5В. Это и есть тот показатель, который обязан выдавать генератор на АКБ. Если заряд генератора отличается, тогда это указывает на проблемы с узлом.

Для замера нужно учитывать, как проверить напряжение генератора на аккумуляторе. Для этого есть два способа – можно выполнить замер на генераторе, а также через АКБ. Дело в том, что генератор напрямую связан с батареей и разницу потенциалов вполне можно измерить прямо на батарее.

Проще всего использовать мультиметр, который подключается к АКБ в любой последовательности. Если же использовать вилку нагрузочную, она должна быть соединена с клеммами АКБ, при этом строго соблюдается полярность.

Так вот, нормой по напряжению в сети должен быть показатель не ниже 12 вольт. Если завести двигатель, в режиме ХХ  и отключенных энергопотребителях  напряжение на аккумуляторе должно быть 13.5-14В. Если заметно снижение показателей (например, до 13.3-13.8 вольта), это явное отклонение от нормы, указывающее на неполадки.

Еще полезной может быть информация, сколько ампер выдает генератор на аккумулятор. Фактически, это сила тока, причем на разных авто она отличается в зависимости от электропотребителей. При этом ток заряда должен быть таким, чтобы обеспечивать работу сети и заряжать АКБ.

Чтобы замерить данный показатель, необходимо создать нагрузку в бортовой сети автомобиля (включить «тяжелые» энергопотребители) после запуска ДВС. После того, как мотор запущен и потребители выключены, ток заряда 6—10 ампер, далее показатель снижается, так как идет заряд АКБ. Если же включить габариты, фары, обогрев стекол, сидений, зеркал, тогда происходит повышение зарядного тока. Если этого не происходит, опять же, очевидна неисправность.

Обратите внимание, для точного определения того, какой должна быть сила тока при той или иной нагрузке, можно воспользоваться таблицей (таблица часто встречается на профильных форумах, в специализированной литературе и т.д.). В ней содержатся данные, которые должен выдавать генератор при разной нагрузке

Характеристики генератора привязаны к количеству оборотов двигателя, то есть устройство на разных оборотах должно вырабатывать разный ток.

Еще добавим, что также не лишним будет проверить сопротивление составных компонентов генератора  (ротор, статор и диодный мост). Что касается ротора, замер сопротивления осуществляется на обмотке. Если просто, щупы мультиметра соединяют с контактными кольцами (показания от 2.3 до 5.1 Ом укажут на то, что элемент исправен). Если обмотка потребляет ток в рамках от 3 до 4.5 ампер, тогда это норма. Рабочее сопротивление  должно быть 0.2 Ома.

Сейчас читают

Для проверки диодного моста необходимо определить, присутствует или отсутствует сопротивление, при этом сами показатели не важны. Главное, чтобы не было «нулевых» показателей. Мерить нужно попарно (плюс и все пластины на этой стороне/минус и все пластины на его стороне).

Ремонт генератора Ваз 2110 своими руками

И так давайте рассмотрим распространенные неисправности генератора Ваз 2110 и способы их ремонта:

Как проверить конденсатор генератора Ваз 2110

Конденсатор генератора ваз 2110 является одним из элементов электрической цепи автомобиля и представляет собой емкость, состоящую из пары электродов изолированных между собой диэлектриком.

Так как главной задачей конденсатора является накопление электрической энергии, то его емкость можно считать главным показателем (чем больше емкость, тем больше накопленный заряд). Итак, в корпусе конденсатора на одной из пластин накапливается положительный заряд, на другой же (соединенной с массой) накапливается равный по величине отрицательный

Замена в генераторе ваз 2110 конденсатора начинается с его диагностики. Основным параметром, по которому можно судить о его повреждении, являются увеличившиеся помехи радиоприемника во время работы двигателя.

Проверка подшипников генератора Ваз 2110

Довольно часто выходит из строя подшипник генератора, и владелец авто будет слышать навязчивый гул при передвижении. Но необязательно сразу ехать в автосервис, для начала можно самостоятельно определить в подшипнике ли дело.

Как понять неисправность подшипника?

1. Визуальный осмотр. Если позволяет конструкция автомобиля, можно произвести внешний осмотр детали на наличие трещин в области обойм, повреждений металла, износа посадочных мест.
2. Если при движении стоит гул генератора, попробуйте подтянуть гайку крепления, которая фиксирует шкив вентилятора. Прекращение постороннего шума после таких манипуляций означает, что замена подшипника генератора не требуется.
3. Иногда гул прекращается после разбора генератора и проверки стартера с выпрямительным блоком. Это так же подтверждает, что подшипник генератора тут не при чем, а неисправны совсем другие детали.
4. В случае, когда гул остается, следует почистить контактные кольца с щетками. Лучше всего это делать с помощью обычной тряпки, смоченной в бензине. Если и после этого шум остается, тогда замена подшипников неизбежна.
5. Что касается заднего подшипника генератора, его неисправность установить гораздо проще. Для этого покачайте наружное кольцо детали и повращайте его. Если кольцо беспрепятственно вращается, и не наблюдается люфта, шума, значит все в порядке. В противном случае запчасть подлежит замене.
6. Передний подшипник генератора проверяется аналогично предыдущему. Нужно покачивать и вращать переднюю крышку, при этом поддерживая шкив. Заедание, люфт, шум – все это указывает на износ подшипника.

Признаки непригодного к использованию подшипника генератора:

• Шум, гул, свистящие звуки при вращении ротора;
• Быстрый и чрезмерный нагрев;
• Проворачивание шкива;
• Нестабильная зарядка.
