Фильтр масляный: устройство и принцип работы

Устройство масляного фильтра

Фильтр — часть системы смазки двигателя. Устанавливается, как правило, на корпусе масляного насоса. Для присоединения фильтра предусмотрен полый шток с наружной резьбой, совпадающей с внутренней резьбой в выходном отверстии фильтра. Внутри корпуса установлен фильтрующий элемент, обратный клапан и перепускной клапан. Для плотного примыкания к корпусу масляного насоса вокруг выходного отверстия в плоской торцевой части фильтра установлено резиновое уплотнительное кольцо.

Для откручивания фильтра применяется специальный ременный или сегментный ключ, который можно приобрести в магазине автомобильных запчастей

В некоторых системах смазки (например, автомобиля Opel Corsa D) корпус фильтра является стационарным и не сменным элементом, и клапана вмонтированы в него. В таких системах меняется только мягкий фильтрующий элемент.

Самые распространенные поломки фильтров

Среди основных признаков неисправностей масляного фильтра можно отметить такие явления, как:

  • Общее ухудшение работы двигателя;

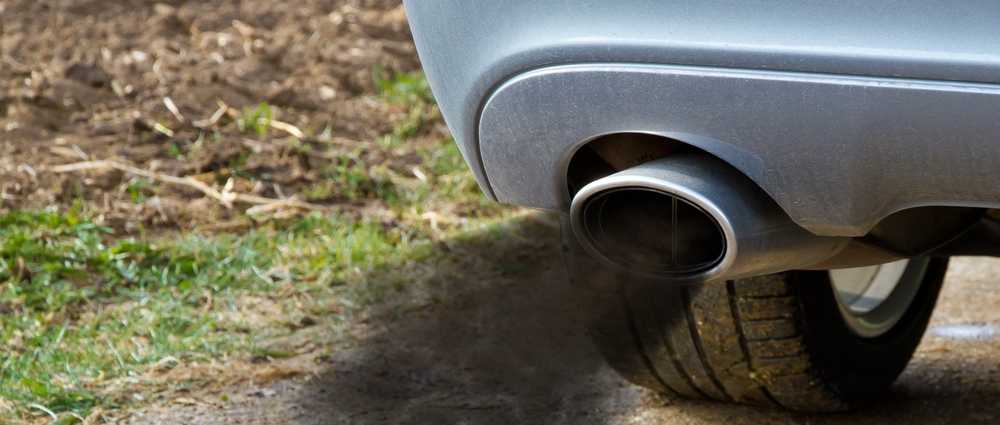

  • При подгазовке появляется черного цвета выхлоп;
  • Повышение или снижение масляного давления;
  • Возгорание специальной лампочки на панели.

Кроме забивания фильтра, проблема может быть основана на потере полной упругости противодренажного клапана. Данный фактор проявляется в том, что время от времени на короткое время включается контроллер на одной из приборных панелей, как правило, сразу после того, как осуществляется запуск двигателя.

Это происходит по той причине, что в процессе остановки, когда мотор выключен, масло из корпуса вытекает, соответственно в процессе запуска начинает работать без нужной смазки. Данная проблема решается довольно просто. Необходимо осуществить замену масляного фильтра или какого-то определенного фильтрующего элемента.

Важно! Даже при небольшом подозрении на выход фильтра из строя, тянуть с устранением проблемы настоятельно не рекомендуется. Любое ухудшение качестве масляной смазки приведет к его перегреву двигателя, соответственно его быстрому износу. Пренебрежение своевременными ремонтными работами повлечет за собой образование серьезных неисправностей и дорогостоящий капитальный ремонт

Пренебрежение своевременными ремонтными работами повлечет за собой образование серьезных неисправностей и дорогостоящий капитальный ремонт.

Обзор масляных фильтров Vic

Бренд Vic принадлежит концерну Eiken Industries Co. Ltd. Он создан специально для импорта расходников за пределы Японии. Компания основана в августе 1967 года. До 1971 фирма носила название Ehken Kogyo Corporation. Штаб-квартира и основные производственные мощности на данный момент находятся в префектуре Сидзуока в городе Омаедзаки.

Масляные фильтры Vic широко завоевали вторичный рынок Японии. Там они стоят на каждом третьем автомобиле.

Большую популярность расходники получили благодаря отменному качеству и вполне доступной цене.

В подтверждение высокого стандарта производства расходников в 1999 году концерн получил сертифицирующий документ ISO 9001:2000. На предприятии существует жесткий контроль брака, а готовая продукция периодически подвергается различным испытаниям. Автогиганты Honda, Nissan, Toyota, Suzuki, Mazda, Motors часть своих машин для внутреннего рынка комплектуют масляными фильтрами Vic.

Расходники Vic участвуют во многих испытаниях, проводимых сторонними экспертами. Масляный фильтр Vic C 110 неоднократно занимал лидирующие позиции в отечественных и зарубежных тестах. Отзывы автовладельцев также подтверждают высокую эффективность и отменное качество расходников Vic.

Компания Vic внедряет инновационные технологии. Это позволяет эффективно выделяться на фоне конкурентов. Наибольшую популярность получили фильтры Double Core. В таких расходниках используется комбинация из двух фильтрующих элементов.

В конструкции масляного фильтра Double Core применяется два фильтрующих элемента, объединенных в один корпус. Первый из них изготовлен из стандартного бумажного тонкого слоя. Он имеет степень очистки 20 микрон. Вторая часть изготавливается с микропористой структурой. Она позволяет получить степень очистки около 10 микрон.

Использование технологии Double Core позволяет максимально увеличить фильтрующие способности расходника. При этом отсутствует существенное падение давления в масляном контуре. Благодаря этому удается одновременно повысить экономичность и срок службы двигателя.

Использование масляных фильтров Vic с технологией Double Core наиболее эффективно при применении смазок с пониженным уровнем вязкости. Оценить преимущество расходника удается в условиях зимних низких температур.

При этом согласно отзывам автовладельцев масляный фильтр прекрасно выполняет возложенные на него функции в течение 8-10 тыс. км.

При последующем вскрытии расходника можно обнаружить, что оба активных фильтрующих элемента не имеют разрушений под воздействием смазки и агрессивной среды.

Цены на масляные фильтры Vic

Масляные фильтры Vic на отечественном рынке занимают среднюю ценовую категорию. Они в несколько раз дороже оригинальных расходников бюджетных автомобилей.

Автовладельцы отмечают, что достаточно высокая цена на изделия Vic, весьма оправдана хорошим качеством и отменными эксплуатационными характеристиками.

Ознакомиться с стоимостью наиболее популярных расходников можно в таблице, которая расположена ниже.

Таблица — Ориентировочная стоимость фильтров Vic.

C-901 370-450
C-804 560-690
C-224 370-440
C-225 430-500
C-106 260-300
C-105 340-390
C-211L 355-400

Способы отличить подделку

Умение отличить подделку крайне важно для автовладельца. Масляный фильтр выполняет важную роль на автомобиле

При установке фальсификата возможно появление чрезмерного износа, сказывающегося на уменьшении ресурса мотора. В некоторых случаях при неблагоприятных условиях, контрафакт способен вывести двигатель из строя и стать причиной необходимости дорогостоящего ремонта.

В первую очередь следует обратить внимание на упаковку. Коробка должна легко открываться, а ее размер соответствовать габаритам фильтра

На поверхности не допускается наличие любых полиграфических или типографических дефектов. Все надписи должны быть нанесены без орфографических и прочих ошибок.

Далее следует осмотреть корпус фильтра. Оригинальный расходник имеет надписи на нескольких языках. Так как родиной фильтра является Япония, то на оригинале обязательно присутствует информация на японском.

При изготовлении оригинальных фильтров Vic особое внимание уделяется покраске. Поэтому, если на поверхности видно шагрень или прочие дефекты, то от покупки лучше отказаться

При осмотре фильтра важно оценить уплотнительное кольцо и сеточку внутри. Если они изготовлены из низкосортных материалов, то перед автовладельцем подделка

Важно проверить резьбу. На ней не должно быть зазубрин и прочих изъянов

Фильтрующий элемент оригинала скреплен металлической скобой. У подделки возможно склеивание герметиком либо сквозное отверстие.

Тонкость фильтрации

Условное графическое обозначение фильтра на гидросхемах.

Для оценки тонкости фильтрации существуют два параметра — номинальная тонкость фильтрации и абсолютная тонкость фильтрации. Номинальная тонкость фильтрации — это размер частиц, задерживаемых фильтром на 95 %, абсолютная тонкость фильтрации — это размер частиц, полностью задерживаемых фильтром. В отечественной практике принято оценивать фильтры по номинальной тонкости фильтрации. Например, в дорожно-строительной технике номинальная тонкость фильтрации большинства фильтров систем гидропривода составляет 25-40 мкм. В авиации требования к фильтрации жёстче, и номинальная тонкость фильтрации большинства фильтров составляет 5 мкм и менее.

Чем тоньше фильтрация, тем большее сопротивление оказывает потоку жидкости фильтр, но, с другой стороны, тем меньшее влияние оказывают загрязнения в рабочей жидкости на износ деталей гидрооборудования.

Возможные неполадки

Наиболее распространёнными неполадками, с которыми встречаются автомобилисты, является выход из строя деталей масляного насоса, фильтров (чаще – из-за износа), потеря герметичности узлов, нарушение регулировок или механические проблемы с редукционными клапанами.

Неисправности системы смазки двигателя, как правило, связаны с двумя группами неполадок.

  • Неполадки, которые приводят к понижению давления масла. Они могут быть результатом деформации, износа, повреждения масляного насоса, низкого уровня масла, засорения фильтра, выхода из строя датчика масла, заедания редукционного клапана.
  • Неполадки, которые приводят к повышенному расходу масла. Это результат выхода из строя газораспределительного механизма, износа прокладки насоса, засорения вентиляции картера, повреждения КШМ (кривошипно-шатунного механизма), ослабления масляного фильтра (или изначально ошибки при его закреплении).

Для выявления показателей давления используют сигнальные лампы на панели приборов транспортного средства. Пониженное давление масла – прямой сигнал, свидетельствующий о том, что на транспортном средстве нельзя ездить, и требуется ремонт или техническое обслуживание.Для определения расхода масла у современных автомобилей с автоматикой есть специальная контрольная лампа на панели приборов. Для определения проблемы у транспортных средств без такой лампы традиционно применяют щуп.

Износ и деформация

Если диагностика показывает, что детали износились, то есть отслужили свой срок эксплуатации, в большинстве случаев не стоит пытаться восстанавливать их. Её нужно менять. У прокладок, колпачков, сальников фильтров есть ресурс (указан в документации на детали), и, если их не заменить, количество проблем можно только увеличить. Например, несвоевременная замена фильтра приводит к критической концентрации вредных примесей, что может привести к деформации не только самого фильтра, но и корпуса. К деформации корпуса может привести, например, износ наружной поверхности втулок насоса.

Кстати, о деформации. Она может наступить гораздо раньше самого износа. Но, чтобы решить проблему, придётся не просто менять деформированную деталь, но и устранять причину, которая привела к этой неприятности.

Например, при механической деформации часто корень проблемы – в неисправностях иных узлов, взаимодействующих с ССД. В частности, деформация деталей системы смазки может быть ответной реакцией на выход из строя сайлентблоков, нарушение крепления ДВС. Впрочем, здесь важна именно комплексная диагностика. Сразу «обвинять» крепление ДВС или сайлентблоки не стоит. Например, в ситуации, когда деформированы детали клапанной группы ГРМ, часто виновато качество масла.

Профилактика неисправностей

Самая эффективная профилактика неисправностей – регулярное квалифицированное техобслуживание:

  • Систематическая замена масляного фильтра.
  • Систематическая замена моторного масла.

При это нужно четко знать сколько моторного масла требуется системе, учитывать объем системы смазки двигателя. Недостаточное количество масла – это создание нагрузки на детали, увеличение сухого трения, ускорение износа. Переизбыток масла – риск создать избыточное давление и вывести из строя сальники распредвала, коленвала, «убить» уплотнители и нарушить герметичность.

Важно! Вместе с заменой масляного насоса всегда важно не лениться заменять масляный фильтр. Важный элемент профилактики – это и грамотная эксплуатация ДВС

Особенно важно корректно запускать двигатель в морозное время. При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается. Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Важный элемент профилактики – это и грамотная эксплуатация ДВС

Особенно важно корректно запускать двигатель в морозное время. При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается

Прогрев двигателя перед запуском в этой ситуации – необходимая операция.

Своевременное техническое обслуживание и профилактика – это обеспечение смазочными веществами всех деталей, вступающих в трение, защита ДВС от перегрева, остаточных продуктов сгорания, гашение колебаний и подавление шумов.

Источник

ДМРВ – датчики массового расхода воздуха

С первого взгляда вы конечно же не сможете определить, где здесь оригинал, а где подделка, что у ДМРВ, что у катушек зажигания

Но обратите внимание, что цветовая схема у оригинального BOSCH на всех упаковках одинаковая, и сами полоски BOSCH – одинаковые, и они одинаковой ширины, и расположены на одинаковом расстоянии. Это касается всей продукции BOSCH

Надписи BOSCH у них одинаковая.

Чем отличается подделка

Если сравнить надписи на упаковке подделки, то вы увидите, что на оригинале три полоски, а на подделке – 2, то есть эта надпись большая и полоски шире.

Цвет подделки – как будто выгоревший, но опять же, с первого взгляда сразу не понять, где из них подделка, но нужно смотреть на некоторые факторы.

На обеих продукциях присутствует пиксельный код и присутствует голографическая наклейка, что на подделке, что на оригинале, но на оригинале он более четкий.

На обеих упаковках присутствуют наклейки

На оригинале BOSCH отсутствует надпись EAC, и обратите внимание, что на поддельной продукции тоже круглые края у наклейки. Раньше они были всегда квадратными

Заглянем внутрь. Оригинальная запчасть лежит в шуршащей бумаге, а поделка лежит в обычном пакете.

Если взглянуть на сам датчик, то с первого взгляда может показаться, что без оригинала нельзя отличить. Но есть некоторые признаки, которые характерны только для оригинала. На оригинале надпись Сделано в Германии написана краской, а на подделке – выдавлена в пластмассе.

Характерная особенность оригинала датчика ДМРВ Бош в том, что у него есть такие спецболты со шляпкой, которые крепят сам датчик внутри корпуса. На подделке болты немножечко иные, уже не специальные, а просто обычные. В штекере датчика рядом с разъемами находятся два колодца. Окно каждого колодца выглядит как шляпка гвоздя. Это контакты для программирования гибкой платы чувствительного элемента ДМРВ.

На подделке же дно этого колодца просто запаяно, и нет контактов для программирования гибкой платы.

Если вскрыть крышки ДМРВ, то внутри мы видим датчики, сами чувствительные элементы датчика которые на оригинале изготовлены более качественное – литье пластмассы более качественное

Масляные фильтры

Существенные различия – и в масляных фильтрах, которые могут входить в ССД. Они напрямую влияют на заправочный объем системы смазки двигателя, пропускную способность, скорость и эффективность очистки.

Наиболее быстро масло и очищают полнопроточные (часто их называют просто – проточными) фильтры. Через полнопроточные фильтры проходит всё количество масла, всасываемое насосом. Наиболее качественную очистку обеспечивают частично проточные фильтры. Через них проходит не всё масло, а только его часть.

Если же важна и скорость, и качество, помогут комбинированные фильтрующие системы. Они дороже, сложней, но фактически они представляют собой систему частичнопоточного и полнопоточного фильтров.

При этом самые практичные комбинированные системы с обратным и перепускным клапаном и двойной вальцовкой. На картинке представлен типичный фильтр такого типа (решение компании Robert Bosch GmbH).

Среди явных плюсов системы смазки двигателя – возможность обеспечить непрерывную подачу масла в ДВС даже при очень вязком масле и при низкой температуре воздуха, быстрое наращивание давление и, соответственно, оперативное смазывание при перезапуске, а также защита от холостого хода фильтра после запуска ДВС.

Как выбрать качественные неоригинальные фары и не прогадать? — Иксора — Автозапчасти для иномарок

Все мы рано или поздно сталкиваемся с необходимостью замены оптики, и, что таить, порой именно цена вопроса становится определяющим фактором.

Как найти действительно качественные детали и при этом сберечь средства? Купить неоригинальные фары! Но главное – сделать это грамотно.

О том, какие аналоги фар выбрать, на что обратить внимание и как отличить оригинальные фары от неоригинальных, разберем в данной статье

Аналоговые фары: за и против

Тему автомобильной оптики мы поднимали неоднократно, и все же, вопрос выбора фар всегда остается актуальным, ведь именно здесь разгорается множество споров среди «бывалых» автолюбителей.

Итак, если Вы твердо решили «влезть» в узкие рамки бюджета, но при этом совершенно не собираетесь терять в показателях качества, наша шпаргалка именно для Вас!

Чем различаются оригинальные фары и аналоговые?

При условии достойного исполнения последних – практически ничем. А иногда это и вовсе один и тот же товар, просто упакованный в разные коробки и имеющий другую маркировку (к примеру, если производитель после поставки деталей на конвейер продолжил выпуск продукции, но уже под собственной торговой маркой).

Кроме того, по техническим характеристикам аналоговые фары могут превосходить оригинальные – в том случае, когда речь идет об узкоспециализированных моделях с усовершенствованными параметрами и расширенными опциями. Более подробно о разнице между оригинальными запчастями и аналоговыми читайте здесь.

Как отличить качественную аналоговую оптику от подделки?

Говоря «подделка», мы подразумеваем низкосортный товар, явно уступающий по свойствам и не соответствующий общепринятым стандартам.

Чаще всего подделку видно при первом же рассмотрении: несоблюдение размеров, мутное поцарапанное стекло, следы шлифовки, неровная форма и в целом грубое исполнение фары. Все это должно не только насторожить Вас, но и красноречиво «отговорить» от покупки данной детали.

Даже самая привлекательная цена вряд ли сможет окупить Ваши будущие расходы: имейте в виду, экономия на материалах неминуемо сказывается на сроке службы и эксплуатационных характеристиках. Как правило, поддельные фары очень быстро перегреваются, загрязняются и значительно теряют в мощности.

Но это еще полбеды – из-за некачественного исполнения они могут не соответствовать требованиям безопасности (создавать неровный пучок света, размытые границы, ослеплять встречные машины и т.д.).

Если размышляя, какие купить аналоги фар, Вы сомневаетесь в их качестве, наш совет – обратитесь за помощью к профессионалам. Или, в крайнем случае, сопоставьте цену с разрекламированным брендом: разница в десятки раз – это явный сигнал, что перед Вами кустарная подделка.

Какие аналоги фар лучше: на что обращать внимание при выборе?

Первое, от чего следует отталкиваться, подбирая аналоговую оптику, – это Ваш бюджет. Во многом именно он определяет, фары какого типа Вы будете ставить: чем современнее технология, тем выше стоимость прибора. Поэтому, если Вы не имеете строгих предпочтений, но хотите немного сэкономить, мы рекомендуем выбирать качественную модель от надежного производителя, пусть и классом чуть ниже.

Далее подумайте об условиях, в которых чаще всего эксплуатируете автомобиль. Действительно ли Вам нужны «суперкрутые» фары повышенной мощности? Если Вы редко ездите «по темному», а Ваш регулярный путь не проходит через густые леса и туманы, смело берите обычные фары – они справятся.

Наконец, на рынке автомобильной оптики, пожалуй, больше чем для многих других запчастей действует правило: бренд имеет значение. Дело в том, что именитые производители, поставляющие фары для автоконцернов, не только выпускают их под своей маркой, но и порой совершенствуют и дорабатывают модельный ряд, придавая лучшие свойства и характеристики.

Наш выбор – автомобильная оптика TYC.

Помимо официальных поставок на конвейеры таких автогигантов, как Toyota, Nissan, Mitsubishi, Honda, Ford, Mazda и т.д., концерн TYC предлагает широчайший ассортимент аналоговых осветительных приборов высочайшего качества.

О том, как правильно выбрать и купить фары TYC, а также о преимуществах и особенностях оптики бренда, читайте в отдельной статье.

Решили купить неоригинальные фары, но не знаете, где? В магазинах IXORA Вы всегда можете найти оригинальные и аналоговые запчасти и аксессуары отличного качества всех популярных и исключительно надежных брендов! Наши профессиональные менеджеры обязательно помогут Вам с выбором!

Типы фильтров

Механические

В этих фильтрах для удаления примесей используется фильтрация. Наиболее распространённый тип фильтров на сегодня. В современных автомобилях такие фильтры, как правило, выполнены в неразборном корпусе (одноразовые). При загрязнении такие фильтры снимаются с агрегата и заменяются новыми. Впрочем также существуют и масляные фильтры со сменным фильтрующим элементом, корпус разборный. Механические фильтры получили широкое распространение в системах объёмного гидропривода (гидравлические подъемники, краны).

Конструктивно выделяют следующие типы механических фильтров:

  • бумажные (картонные);
  • сетчатые;
  • войлочные;
  • проволочные;
  • пластинчатые и др.

Бумажные и войлочные фильтры относят к фильтрам тонкой фильтрации, а сетчатые, пластинчатые и проволочные — к фильтрам средней и грубой фильтрации, при этом строгой границы между фильтрами тонкой фильтрации и фильтрами, например, средней фильтрации не существует. В некоторых системах используются оба типа фильтров.

Гравитационные фильтры (отстойники)

Комбинированный фильтр-отстойник. Периодически необходимо откручивать прозрачный «стакан» и выливать загрязнённое масло.

Принцип действия основан на осаждении под действием силы тяжести частиц, имеющих бо́льшую плотность, чем смазочное масло. Отстойник имеет значительно бо́льший объём, чем подводящие и отводящие трубопроводы, скорость потока масла значительно снижается и происходит выпадение тяжёлых примесей в осадок.

Применяются, как правило, совместно с фильтрующим элементом грубой или тонкой очистки. При очередном техобслуживании водитель откручивает резьбовую пробку отстойника и сливает часть масла с содержащимися в отстое примесями.

С современными моторными маслами такие фильтры практически не работают, так как содержащиеся в них присадки не дают загрязнению выпадать в осадок. В основном фильтры-отстойники используются в промышленном оборудовании для фильтрования индустриального (машинного) масла.

Центробежные фильтры (центрифуги)

Двигатель ЗАЗ-965.Корпус ведущего шкива привода автомобильного генератора и осевого вентилятора системы охлаждения одновременно являлся центробежным масляным фильтром.

Разновидность гравитационных фильтров, с той разницей, что сила тяжести заменяется так называемой «центробежной силой» в центрифуге.

Довольно широко применяются в двигателестроении, как самостоятельно, так и в комбинации с фильтром грубой или тонкой очистки.

Например, на автомобилях «Запорожец» корпус центробежного полнопоточного масляного фильтра находится на переднем конце коленчатого вала, крышка фильтра одновременно является шкивом осевого вентилятора воздушного охлаждения двигателя (автомобильный генератор на «Запорожцах» объединён с вентилятором). При техобслуживании водитель должен был снять клиновой ремень, а затем крышку фильтра и очистить её изнутри.

На грузовых автомобилях стоят центрифуги, вращающиеся за счёт реактивных сил, возникающих при истечении масла из ротора. Струя масла разделяется на более твёрдые частицы, которые оседают в крышке фильтра и на очищенное масло, поступающее в масляную магистраль.

Центробежные масляные очистители стоят на двигателях автомобилей ГАЗ-53, ЗИЛ-130, КАМАЗ и др. Если прислушаться к только что выключенному двигателю автомобиля ЗИЛ-130, то можно услышать равномерный затихающий гул, это по инерции продолжает вращаться центрифуга. На автомобилях ГАЗ-53 могут устанавливаться как центробежные масляные очистители, так и полнопоточные фильтры со сменным элементом. На дизельных двигателях КАМАЗ-740 стоит двухсекционный масляный насос, одна секция подаёт масло через два полнопоточных фильтра со сменными элементами в магистраль, а вторая секция маслонасоса работает только на центрифугу, очищенное масло сливается в поддон.

Магнитные фильтры

Замена трансмиссионного масла в заднем мосту. Сливная пробка с магнитом, улавливающим металлическую пыль.

Этот тип фильтров использует магнит или электромагнит для удаления ферромагнитных загрязняющих веществ. Наиболее часто встречается магнит, встроенный в сливную резьбовую пробку поддона двигателя или коробки передач. При смене масла пробка выкручивается и с неё удаляется прилипшая стальная стружка.

Поскольку большая часть загрязнений в исправном двигателе внутреннего сгорания имеет немагнитную природу (в основном это продукты износа вкладышей коренных и шатунных подшипников коленчатого вала, рабочие поверхности которых состоят обычно из баббита или алюминия), для его очистки магнитные фильтры малоэффективны. В агрегатах трансмиссии, напротив, основная масса загрязняющих частиц притягивается магнитом.
