Проверить автомобильное реле. Ланос, Сенс, Шанс, Чери, Acteco 1.5 SQR477
Проверить автомобильное реле. Ланос, Сенс, Шанс, Чери, Acteco 1.5 SQR477 Реле Российского производства .
- Сначала потребуется извлечь устройство из монтажного блока и заменить его исправным типом, например, реле К7 (для стеклоподъемников). Включение топливного насоса с альтернативным реле свидетельствует об неисправности реле. Если же он не включился – проверяем силовую и управляющею цепь электрического устройства.
- При отсутствии запасного исправного реле аналогичным выше способом проверить исправность устройства является установка между контактами 30 и 87 перемычки (куска провода, канцелярской скрепки), которая их при включенном зажигании замкнет.
- Определить, нужна ли замена устройства можно путем измерения напряжения между контактом 86 и «массой» (минусом). При включенном зажигании оно должно быть равно 12 В. Также проверяем напряжение между контактом 30 и «массой». Оно равно напряжению бортовой сети. Его отсутствие говорит об обрыве проводов между контактами и массой. В обратном случае надо осуществить подключение пробника между контактом 85 колодки жгута реле и клеммой плюса аккумулятора. Не загоревшаяся лампа пробника при включении зажигания свидетельствует о неисправности контролера или разрыве проводов. Загорание лампы говорит о необходимости замены электрического устройства.
- Также при помощи тестера в режиме омметра между контактом 85 и массой автомобиля можно измерить сопротивление, которое при исправной цепи должно быть 1 Ом.
Автолюбители, заинтересовавшиеся данной моделью, могут узнать, сколько стоит новый Шевроле Ланос на различных интернет-сайтах. Цена на новый седан варьируется от 250 тыс. руб. и выше в зависимости от комплектации: базовой S, средней SE и максимальной SX.
Проверка цепи включения топливного насоса Шевроле Ланос
Если при включении зажигания топливный насос не включается (его работу можно проконтролировать на слух) — возможна неисправность как самого топливного насоса, так и цепи его включения. Проверку цепи включения топливного насоса начинаем с оценки целостности предохранителя EF16 (15А), расположенного в монтажном блоке моторного отсека. Неисправный предохранитель заменяем новым, предварительно проверив, нет ли замыкания правого (по ходу движения) вывода гнезда предохранителя на «массу». Неисправность в цепи включения топливного насоса может быть вызвана повреждением реле насоса К9 в монтажном блоке. Для проверки реле…
…извлекаем его из монтажного блока и заменяем заведомо исправным типа 906.3747-30. Для этой цели можно использовать реле К7 стеклоподъемников. Если с вновь установленным реле топливный насос включается, то реле топливного насоса вышло из строя и его необходимо заменить. В противном случае необходимо проверить силовую цепь и цепь управления реле топливного насоса. Для проверки цепи управления реле и силовой цепи топливного насоса вынимаем реле из монтажного блока.
Измеряем напряжение между гнездом «30» монтажного блока и «массой». Прибор должен зафиксировать напряжение, равное напряжению бортовой сети. Если это не так — неисправен монтажный блок. Также измеряем сопротивление между гнездом «85» монтажного блока и «массой». При исправной цепи «массы» прибор должен зафиксировать сопротивление менее 1 Ом. При включенном зажигании измеряем напряжение между гнездом «86» монтажного блока и «массой». Прибор должен зафиксировать напряжение около 12 В. Если этого не происходит — проверяем исправность цепи между гнездом «86» и выводом «К54» колодки жгута ЭБУ. Если цепь исправна — неисправен ЭБУ. Устанавливаем реле на место и отсоединяем колодку жгута проводов от топливного модуля (см. «Снятие и разборка топливного модуля Шевроле Ланос).
Измеряем напряжение между выводами провода коричневого цвета с белой полосой («+» питания насоса) и соседнего с ним «массового» провода черного цвета. При включении зажигания в течение 2 с прибор должен фиксировать напряжение, равное напряжению бортовой цепи. В противном случае проверяем исправность цепей между гнездом «87» монтажного блока и выводом провода коричневого цвета с белой полосой колодки жгута проводов топливного модуля, а также между «массой» и выводом провода черного цвета колодки жгута проводов топливного модуля.
Однажды, вернувшись из двухнедельного отпуска, я обнаружил, что мой Ланос не хочет — подумал я и, вооружившись мультиметром, ринулся решать проблему — тащить машину в сервис не видел смысла, да и хороших авто-электриков у нас найти сложно. Первое что я проверил — заряжен ли аккумулятор. Аккумулятор оказался заряжен и стартер отлично крутился, но никак не хотел запускать двигатель.
Проблема оказалась не так проста, как я думал, и заставила прилично потратить время на изучение автомобильных форумов. В моем случае мне отчасти повезло, т.к. Ланос сломался и сломался конкретно. Некоторых форумчан такая проблема настигала в дороге и имела периодический характер: то возникая, то исчезая. Если у вас случилсь такая же беда, то я постараюсь рассказать о возможных причинах такой поломки Ланоса, а некоторые советы по диагностике подойдут и для любого другого автомобиля.
Прикуриватель не работает шевроле ланос – Не работает прикуриватель на Шевроле Ланос
Автомобиль: Шевроле Ланос.Спрашивает: Александр Смирнов.Вопрос: не работает прикуриватель на Шевроле Ланос, в чём может быть проблема?
Перестал работать прикуриватель. Предохранитель проверил., даже для надёжности заменил, всё равно не пашет. Перестал работать после того, как я воткнул в него 2 Амперную зарядку для планшета.
Благодарю за советы, хочу по теплу починить. А то по работе очень мне нужен он.
Не работает прикуриватель на Шевроле Ланос? Починим!
Прикуриватель вблизи.
Прикуриватель на этом авто располагается на тоннеле пола возле передней панели.
Часто такое гнездо может использоваться для подсоединения различных потребителей энергии в авто. Это может быть, например, зарядное устройство или навигатор.
The following two tabs change content below.
Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!
Основные неисправности
Проверьте фиксацию прикуривателя в гнезде.
Основной неисправностью прикуривателя является то, что он плохо фиксируется в гнезде.
Это происходит потому, что пластинки, которые держат нагревательный элемент, слегка разогнулись. Чтобы исправить такую ситуацию, можно слегка разогнуть пластины. Сделать это можно при помощи обычной отвёртки.
Выход из строя предохранителя
Расположение блока предохранителей в салоне.
Ещё одной причиной, по которой не работает прикуриватель, считается повреждение предохранителя F10. Он 15 Ампер.
Расположена такая деталь в монтажном блоке в районе ног водителя. Такой предохранитель предназначен только для прикуривателя, а потому, если он перегорит, то работать не будет только прикуриватель. Перегореть предохранитель может по причине того, что в гнездо вставлен сильный потребитель электричества. В таком случае стоит поменять предохранитель, найдя его по схеме.
Поломка прикуривателя
Внешний осмотр.
Если после замены предохранителя он не работает, то проверьте напряжения на клеммах прикуривателя. Если оно есть, то неисправен сам прикуриватель. В вашем случае скорее всего так.
Отлично подходит прикуриватель от ВАЗ-2108.
Бывает, что перегорает и сама плюсовая шайба в предохранителе из-за большой нагрузки. В таком случае прикуриватель придётся менять полностью. Установка и демонтаж элемента производится при помощи обычной отвёртки.
Можно запитаться от аккумулятора напрямую! Об этом в видео ниже.
carfrance.ru
Не работает прикуриватель на Шевроле Ланос
Гнездо прикуривателя на легковом автомобиле Шевроле Ланос (Chevrolet Lanos) установлено на облицовке тоннеля пола рядом с передней панелью.
В настоящее время, оно чаще используется не по его прямому назначению, а для подсоединения к нему различных дополнительных потребителей электрической энергии, таких как: навигатор, зарядное устройство сотового телефона, автомобильного пылесоса, компрессора для подкачки шин и т.д.
При прямом использовании прикуривателя, которое возможно только при включённом зажигании, заключающемся в нагреве пластин до температуры, которая позволяет зажечь сигарету, основной неисправность является его не фиксация в гнезде.
Ещё одна, часто встречающаяся неисправность, это перегорание пятнадцати амперного предохранителя F10. Он синего цвета, а его местом расположения является монтажный блок, устроенный в левой передней боковине кузова в районе ног водителя. Этот предохранитель, защищает только электрическую цепь прикуривателя, и при его перегорании не будет работать только он один.
А вот выход из строя этого предохранителя F10 связан в основном с использованием гнезда прикуривателя, как розетки для подсоединения к нему дополнительных устройств.
Происходит это либо из-за несоответствия размеров штекера, диаметру гнезда прикуривателя, либо подсоединяется устройство (например, мощный автомобильный компрессор) чей пусковой ток больше номинала предохранителя равного 15-ти амперам.
Устранить перегорание предохранителя не так сложно, отрыл крышку монтажного блока, взял пинцет, закреплённый на этой же крышке, нашёл по схеме место расположения перегоревшего предохранителя F10, а затем вытащил его и установил новый.
Но бывают случаи, когда сгорает не только предохранитель F10, но и в результате высокой температуры, которая образуется в момент короткого замыкания внутри гнезда прикуривателя, плавится специально установленная под плюсовой контакт шайба.
В этом случае придётся менять не только предохранитель, но и само гнездо прикуривателя, которое достаточно легко можно вынуть с места установки при помощи плоской отвертки.
Необходим совет ( не горит передний левый габарит и протовотуманка левая) — Chevrolet Lacetti Club
Не горит габарит Деу сенс-ланос.Причина и ремонт.
Снимите облицовку радиатора см. Даже в том случае, если бардачок мы не разбирали, но при этом пропало габаритное освещение и подсветка приборов, с большой долей вероятности мог перетереться и замкнуть жгут проводов, ведущий к выключателю и к подсветке бардачка, что тоже вызовет короткое замыкание и перегорание предохранителя F
Снимите плафон, отсоединив от него колодку с проводами. Проверьте контакты сигнала и соединительных колодок проводов.
Отсоедините колодку с проводами от патрона лампы ближнего света. Замена фары Вам потребуются: Отжав отверткой пластмассовые защелки крепления корпуса плафонов,
Для начала смотрим подсветку бардачка. Проверяем целостность предохранителей F4 и F6, они находятся слева, в торце передней панели в салоне, в салонном монтажном блоке. При необходимости заменяем их на равноценные по номиналу 10 А.
Шевроле Нива Зачем нужны светодиоды в габариты
Проверяем на целостность предохранители F4 и F6. Проверяем целостность предохранителя F21 номиналом 15 А, который по схеме отвечает за работу задних противотуманок. Проверяем предохранитель EF1 на 30 А, который установлен в подкапотном монтажном блоке, при необходимости заменяем его на аналогичный. Под капотом тоже есть блок предохранителей.
Далее необходимо долезть до панели приборов и проверить целостность ламп на ней.
Bulb replacement front Parking light for Chevrolet — Niva
Тыльная сторона панели приборов. Если все предохранители целые и лампы тоже но проблема не решена, скорее всего, дело в модуле энергосбережения. Управляющее напряжение на обмотки реле подается от переключателя 3 света фар, если полностью нажата клавиша переключателя 5 наружного освещения.
При включении ближнего света горят лампы ближнего света, а при включении дальнего света — все лампы и ближнего, и дальнего света. Независимо от положения клавиши переключателя 5 можно кратковременно включать дальний свет фар, оттягивая на себя рычаг переключателя 3 света фар.
Схема включения противотуманных фар: На автомобилях в вариантном исполнении в передних бамперах могут быть установлены противотуманные фары. Схема включения противотуманных фар показана на рисунке 9. Фары включаются выключателем 3 с помощью вспомогательного реле 4 типа Противотуманные фары можно включить только в том случае, если переключателем включено наружное освещение.
Схема включения задних противотуманных огней: Схема включения заднего противотуманного света показана на рисунке 9.
Замените лампу, вставьте патрон на место и зафиксируйте его пружинным держателем.
Информация
Подсоедините к патрону провода. Отсоедините колодку с проводами от патрона лампы ближнего света. Выньте держатель лампы габаритного света держатель установлен в корпусе фары с натягом и Вставьте новую лампу и установите держатель на место. Установите на место крышку фары и закрепите ее пружинным держателем. Для замены лампы переднего указателя поворота вам потребуется Нажмите на лампу, поверните ее против часовой стрелки и выньте из патрона.
Вставьте новую лампу и установите патрон на место.
Для замены лампы бокового указателя поворота: Отожмите боковой указатель в сторону передней части автомобиля и выньте его из отверстия в крыле. Выньте патрон с лампой и резиновым колпаком из корпуса указателя. Выньте лампу из патрона. Вставьте новую лампу в патрон, патрон — в корпус указателя и наденьте на корпус резиновый чехол.
Вставьте крючок корпуса указателя в меньшую прорезь отверстия в крыле и прижмите другую сторону указателя к крылу так, чтобы он зафиксировался защелкой. Для замены любой лампы в заднем фонаре: Для получения доступа к патронам ламп отогните клапан в обивке боковины багажника.
Туманки по феншую Шевроле Нива
Поверните патрон против часовой стрелки до упора и выньте его из корпуса фонаря вместе с лампой. При установке новой лампы выступы на лампе должны попасть в прорези на патроне.
Установите патрон с лампой в корпус фонаря, повернув его до упора по часовой стрелке. Для замены лампы в противотуманной фаре: Снимите пе
Chevrolet Lanos Парти3ан › Бортжурнал › 2 в 1. Защита от перекрута стартера и доп реле стартера.
Делал давно. Фото не делал, поэтому все из сети.

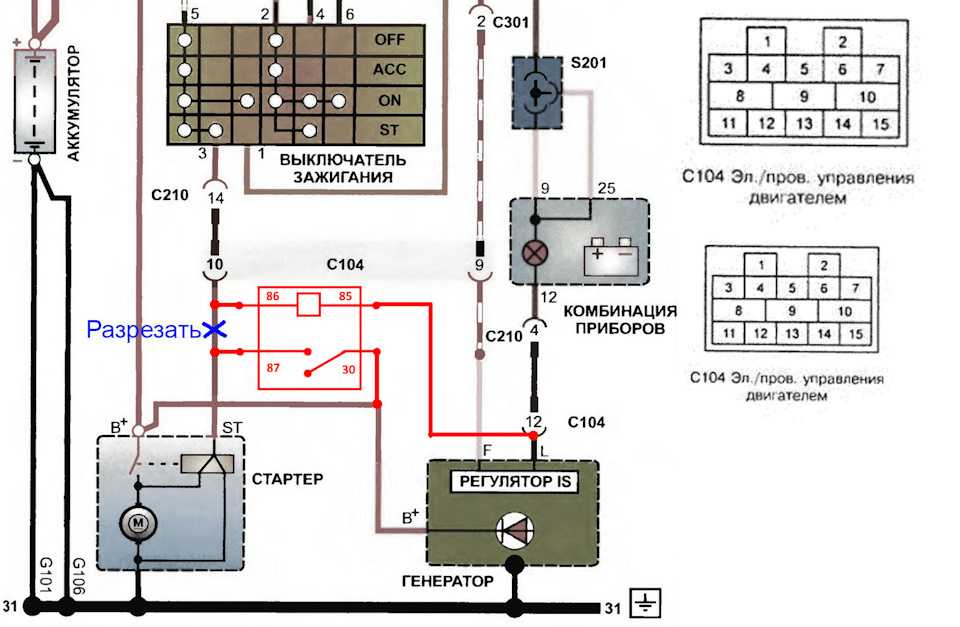

Эта доработка решает 3 проблемы1) Защита от перекрута стартера (например автозапуск или любители подержать ключ подольше)2) Разгрузка контактной группы замка, которая со временем имеет тенденцию подгорать3) Облегчение запуска на разряженной батареи. Все дело в том, что падение напряжения в цепи втягивающего реле значительно, с подгоранием контактов замка проблема усугубляется. Бывает на машинах с возрастом при напряжении АКБ 12В на втягивающее приходит в лучшем случае вольт 9. В результате получаем засаду — включаем стартер, он щелкает, но не крутит. В мороз с утра — проблема усугубляется.
Напряжение подается коротким путем через реле, контактная группа разгружается, падение напряжение минимально.
Защита от перекрута — На генераторе контакт L на массе до момента запуска двигателя, как только двигатель запущен, масса пропадает, реле размыкается.

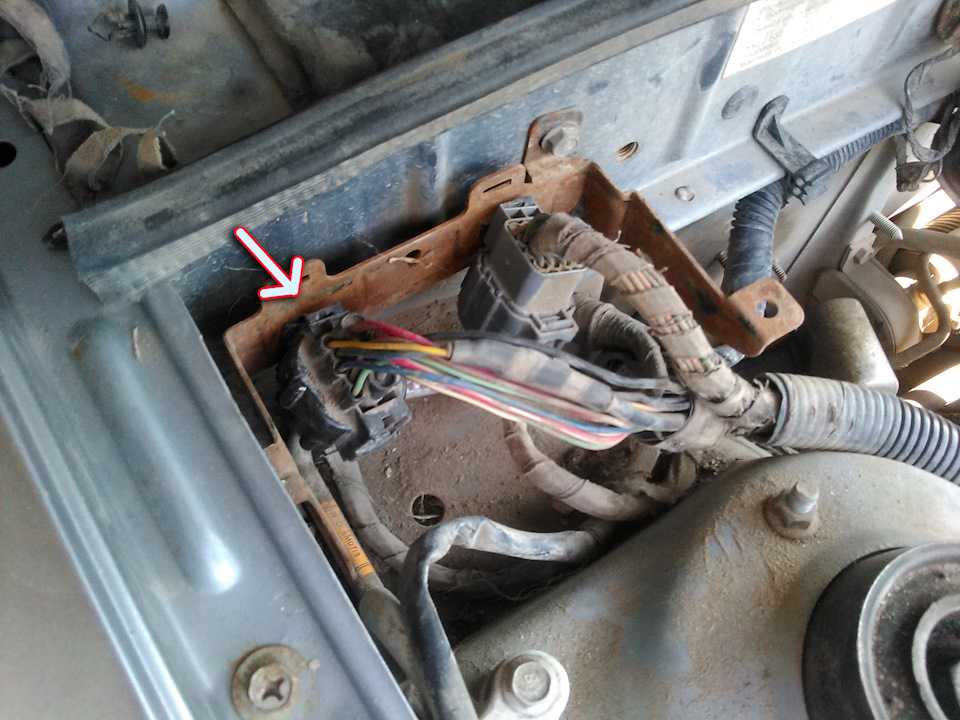

МонтажКолодку с реле удобно разметить рядом с разъемами C104 C105 в подкапотном под крышкой.
Дополнение.Реле на 30А
Проверяем бензонасос напрямую
Изрядно помучившись, настало время помучиться еще больше.. Чтобы получить доступ к крышке бензонасоса, нужно «дернуть» задний диван: он крепится в двух местах к полу ( видно на фото сверху), примерно в тех местах и нужно дергать. Сняли диван — отковыриваем отверткой крышку и видим разъем бензонасоса (на фото сверху справа). Чтобы проверить непосредственно бензонасос, исключая все остальные элементы электропроводки автомобиля, нужно подать на бензонасос напряжение сразу с аккумуляторной батареи. Для этого нужно сперва найти, какие же контакты в разъеме С901 отвечают за питание бензонасоса.
На картинке сверху изображен коннектор (или как говорят в народе — фишка) бензонасоса (вид со стороны штырьков). Вынимать бензонасос из бензобака я не стал, просто использовал длинный провод, чтобы подцепить к АКБ. Бензонасос оказался жив!
Испытав некоторое недоумение в связи с полученной диагностической информацией (насос рабочий, предохранитель рабочий, реле рабочее — все очевидные участники цепи — рабочие!), я решил проверить тестером напряжение на второй половине разъема бензонасоса (С901), идущей из недр автомобиля. Напряжение на нем было! То есть, на бензонасос подавалось напряжение, бензонасос был рабочий, но не работал! Как же такое возможно, спросите вы?
Почему сложилась такая ситуация, и что такое переходное контактное сопротивление, я расскажу вам в следующей части моих приключений автолюбителя: Не заводится Ланос (Lanos 1.5) часть 2: не горит «Чек», не гудит бензонасос или «разъем С301»
Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.
Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:
- плохо качает бензонасос и не создает нужного давления;
- бензонасос не качает при включении зажигания;
С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.
Замена предохранителей
Любой автолюбитель способен заменить предохранители самостоятельно, без помощи сотрудников автосервиса. Итак, процесс замены предохранителей на Дэу Ланос:
- Повернуть ключ в замке зажигания в положение LOCK (0). Убедиться в том, что передние фары и все остальные потребители электроэнергии выключены.
- Открыть блок предохранителей.
- Визуально проверить исправность всех предохранителей, которые расположены в блоке предохранителей. Признаком неисправности предохранителя является перегоревшая плавкая вставка, которая видна сквозь прозрачный корпус предохранителя. Для извлечения предохранителей используется специальный пинцет, находящийся в блоке предохранителей в моторном отсеке.
- Установить вместо перегоревшего предохранителя запасной, рассчитанный на такое же или меньшее значение номинального тока.
- Возможно, у вас с собой в дороге не окажется запасных электрических предохранителей и вы не сможете продолжать движение с неисправным электрооборудованием. В этом случае рекомендуем временно заменить перегоревший предохранитель исправным, взяв его из другого гнезда блока предохранителей. Для замены следует использовать предохранитель, рассчитанный на такую же или меньшую величину номинального тока. Можно взять предохранитель цепи аудиосистемы, прикуривателя или любого другого электрического прибора, без которого можно обойтись некоторое время.
Если вместо перегоревшего вы установите предохранитель, рассчитанный на меньший номинальный ток, то новый предохранитель может сразу же перегореть. Это не является признаком неисправности электрооборудования автомобиля. При первой возможности следует установить новый предохранитель с требуемым номиналом силы тока.
Если запасной предохранитель с требуемым значением номинального тока быстро перегорел, это свидетельствует о наличии серьезной неисправности в электрооборудовании автомобиля. Следует оставить перегоревший предохранитель в гнезде и обратиться на сервисную станцию для проверки и ремонта электрооборудования автомобиля.
Подсветка прикуривателя своими руками в Ланосе
Габариты Шевроле Ланос удобны для проведения всех действий. Для прикуривателя характерный синий предохранитель, обозначенный F10 15A.
Шевроле форум. форум любителей и владельцев Шевроле. Форумы Нижнего Новгорода. Перестал работать прикуриватель. Не могу…
Мне нравится ночная езда по улицам города.
Выход из строя предохранителя Расположение блока предохранителей в салоне. Ещё одной причиной, по которой не работает прикуриватель, считается повреждение предохранителя F
Они расположены под капотом слева от аккумулятора.
заз шанс,шевроле ланос не работает кондиционер,постоянно сгорает предохранитель
Большинство предохранителей размещены в салоне автомобиля и находятся на передней части кузова под специальной крышкой. Предохранитель прикуривателя Шевроле Ланос отличается от всех остальных.
Замена прикуривателя на новый
Каждый предохранитель наделен определенными функциями и особенностями для распознавания. Для прикуривателя характерный синий предохранитель, обозначенный F10 15A. В случае его перегорания понятно, что на что нужно заменить.
Замена проводится довольно-таки быстро при наличии необходимого предохранителя. Существуют схемы расположения всех предохранителей автомобиля. На них легко распознать, где находится предохранитель прикуривателя на Шевроле Ланос.
Шевроле ланос не работает прикуриватель: что делать?
Отличием выступает отсутствие соответственного светового индикатора. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!
Основные неисправности Проверьте фиксацию прикуривателя в гнезде. Основной неисправностью прикуривателя является то, что он плохо фиксируется в гнезде.
Это происходит потому, что пластинки, которые держат нагревательный элемент, слегка разогнулись.
Чтобы исправить такую ситуацию, можно слегка разогнуть пластины. Сделать это можно при помощи обычной отвёртки.
Выход из строя предохранителя Расположение блока предохранителей в салоне. Ещё одной причиной, по которой не работает прикуриватель, считается повреждение предохранителя F Расположена такая деталь в монтажном блоке в районе ног водителя. Такой предохранитель предназначен только для прикуривателя, а потому, если он перегорит, то работать не будет только прикуриватель.
Перегореть предохранитель может по причине того, что в гнездо вставлен сильный потребитель электричества. В таком случае стоит поменять предохранитель, найдя его по схеме. Поломка прикуривателя Внешний осмотр. Если после замены предохранителя он не работает, то проверьте напряжения на клеммах прикуривателя.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

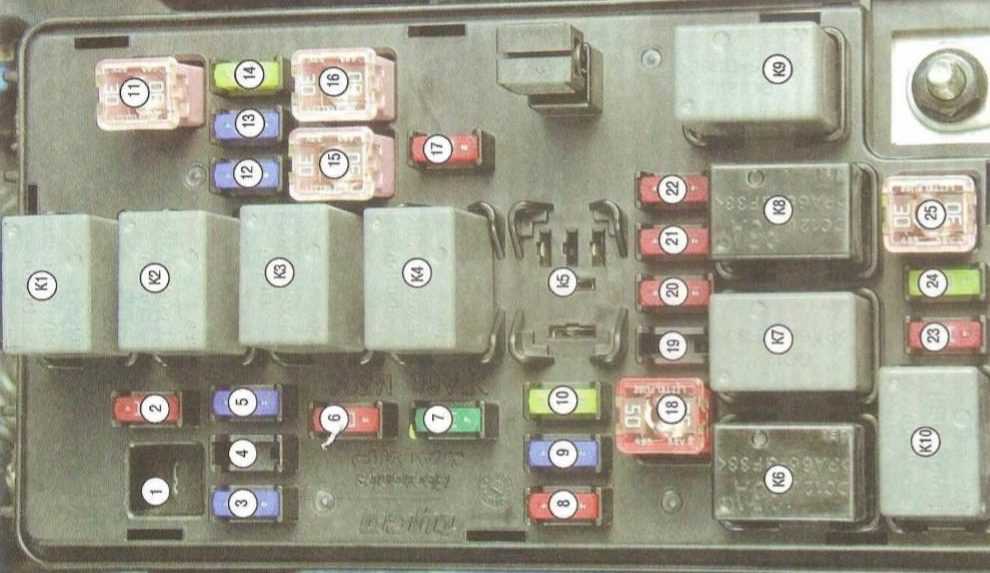

Блок с предохранителями и реле под капотом
Во всех автомобилях данной серии он находится с левой стороны, под защитной пластиковой крышкой.
Для автомобилей выпущенных до 2010 года
Схема
Описание
Предохранители
| 1 | — | Резерв |
| 2 | 10 | Электронный блок управления автоматической коробкой передач, электронный блок системы управления двигателем |
| 3 | 15 | Система управления двигателем, форсунки, датчик неровной дороги, клапан рециркуляции отработавших газов, датчик концентрации кислорода, датчик положения распределительного вала, клапан продувки адсорбера |
| 4 | — | Резерв |
| 5 | 15 | Реле включения дальнего света фар |
| 6 | 10 | Ближний свет фар |
| 7 | — | Резерв |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | 30 | Цепь замка зажигания |
| 12 | 15 | Топливный насос |
| 13 | 15 | Цепь выключателя аварийной сигнализации |
| 14 | 20 | Цепь реле обогревателя стекла двери задка |
| 15 | 30 | Цепь блока предохранителей расположенного под панелью приборов |
| 16 | 30 | Цепь замка зажигания |
| 17 | 10 | Ближний свет фар, цепь реле задней противотуманной фары, цепь переключателя света фар |
| 18 | 50 | Гидроэлектронный модуль ABS |
| 19 | 10 | Цепь передних противотуманных фар |
| 20 | 10 | Цепь звукового сигнала |
| 21 | 10 | Магнитола, аварийная сигнализация, цепь кондиционера, подсветка рычага переключения диапазонов автоматической коробки передач, комбинация приборов |
| 22 | 10 | Габаритные огни, электрокорректор света фар |
| 23 | 10 | Цепь реле компрессора кондиционера |
| 24 | 20 | Цепь реле низкой скорости вращения электродвигателя вентилятора системы охлаждения двигателя |
| 25 | 30 | Цепь реле высокой скорости вращения электродвигателя вентилятора системы охлаждения двигателя |
Реле
| К1 | Реле топливного насоса |
| К2 | Реле дальнего света фар |
| КЗ | Реле ближнего света фар |
| К4 | Реле звукового сигнала |
| К5 | Реле противотуманных фар |
| К6 | Главное реле |
| К7 | Реле низкой скорости вращения электродвигателя вентилятора системы охлаждения двигателя |
| К8 | Реле высокой скорости вращения электродвигателя вентилятора системы охлаждения двигателя |
| К9 | Реле габаритных огней |
| К10 | Реле компрессора кондиционер |
Для автомобилей выпущенных с 2010 года
Общая схема
Расшифровка
| 1 | 50 | Реле подогревателя заднего стекла, Блок предохранителей — панель приборов |
| 2 | 15 | Выключатель аварийной световой сигнализации |
| 3 | 30 | Замок зажигания |
| 4 | 15 | Модуль управления двигателем, Катушка зажигания 1, Катушка зажигания 2, Катушка зажигания 3, Катушка зажигания 4, Модуль катушек зажигания, Модуль управления системой питания сжиженным нефтяным газом |
| 5 | 40 | Замок зажигания |
| 6 | 15 | Подогреваемый датчик кислорода, Клапан рециркуляции выхлопных газов, Электромагнитный клапан продувки адсорбера (EVAP), Подогреваемый датчик кислорода 1, Датчик положения распределительного вала, Подогреваемый датчик кислорода 2 |
| 7 | 50 | Электронный блок управления тормозной системы (ЕВСМ) |
| 8 | 10 | Модуль управления двигателем, Модуль управления коробкой передач (MFL) |
| 9 | 20 | Реле подогрева сиденья |
| 10 | 10 | Запасной предохранитель |
| 11 | 30 | Реле вентилятора охлаждения KR620D, высокая скорость |
| 11 | 15 | Модуль управления двигателем, Катушка зажигания 1, Катушка зажигания 2, Катушка зажигания 3, Катушка зажигания 4, Модуль катушек зажигания, Модуль управления системой питания сжиженным нефтяным газом |
| 12 | 40 | Электронный блок управления тормозной системы (ЕВСМ) |
| 13 | 10 | Муфта компрессора кондиционера |
| 14 | 15 | Запасной предохранитель |
| 15 | 20 | Низкая скорость вентилятора охлаждения |
| 16 | 30 | Реле стартера |
| 17 | 15 | Реле топливного насоса |
| 18 | 10 | Плафон подсветки номерного знака, Задний фонарь — левый, Лампа стояночного огня/указателя поворота — левая, Привод корректора света фар — левый |
| 19 | 10 | Лампа стояночного огня/указателя поворота — правая, Привод корректора света фар — правый, Задний фонарь — правый, Реле светильника салона |
| 20 | 20 | Дальний свет фар, Комбинация приборов |
| 21 | 10 | Ближний свет левой фары, переключатель корректора света фар |
| 22 | 10 | Ближний свет правой фары |
| 23 | 10 | Реле звукового сигнала, Датчик незакрытого капота |
| 24 | 10 | Реле передних противотуманных фар |
| 25 | 20 | Запасной предохранитель |
| 26 | — | Не используется |
| 27 | — | Не используется |
| Реле | ||
| R1 | Реле кондиционера | |
| R2 | Реле габаритных огней | |
| R3 | Реле низких оборотов вентилятора | |
| R4 | Реле высоких оборотов вентилятора | |
| R5 | Реле передней противотуманной фары | |
| R6 | Реле топливного насоса | |
| R7 | Главное реле двигателя | |
| R8 | Реле ближнего света фар | |
| R9 | Реле звукового сигнала | |
| R10 | Реле подогрева сиденья | |
| R11 | Реле стартера | |
| R12 | Реле включения дальнего света фар |
Где находятся предохранители на Шевроле и ДЭУ Ланос
Один из главных вопросов, которым задаются все автовладельцы, заключается в том, где находятся предохранители. Перед тем, как выполнить диагностику цепи питания того или иного неработающего электроприбора, следует первоначально отыскать нужный предохранитель. На Ланосе имеется три места, где располагаются эти устройства. Более подробно об их расположении, выясним далее.
На Ланосах ставится три блока предохранителей и реле. Их места расположения известны далеко не всем автовладельцам, поэтому представляем вниманию информацию с фото:
- Блок в подкапотном пространстве. Если снять крышку блока, то можно обнаружить наличие не только защитных устройств, но и реле. Этот блок является основным, так как именно здесь находятся устройства, отвечающие за защиту цепи замка зажигания
- Блок в салоне возле ног водителя. На этом блоке расположены только предохранители без реле. На этом блоке расположены защитные устройства, включенные в цепь салонных электроприборов — освещение салона, аварийная сигнализация, магнитола, питание ЭБУ, габариты и прочие
- Блок реле под панелью приборов. Чтобы получить к нему доступ, необходимо снять декоративную заглушку сбоку на торпеде или же снять панель блока электрокорректора фар. Этот блок оснащен только реле
- Дополнительный предохранитель установлен с правой стороны в районе ног пассажира. Надо отметить, что этот элемент устанавливался не на все автомобили Ланос, а только на тех, у которых имеется антиблокировочная система ABS. Его номинал 10А
- Дополнительные реле также установлены под капотом автомобиля с левой стороны возле моторного отсека
Зная, где располагаются блоки предохранителей и реле на Шевроле и ДЭУ Ланос, необходимо разобраться, за защиту и работоспособность каких электроприборов они отвечают.
