Предохранители в моторном отсеке Sportage 4

Блок предохранителей под капотом Киа Спортейдж 4 поколения смонтирован непосредственно возле аккумуляторной батареи. Он состоит из следующих предохранителей типа Мульти:

  • MDPS 1, 2 – MDPS (100, 80А).
  • В+1, +2, +3 – интеллектуальная распределительная коробка (60, 60, 50А).
  • ВЕНТИЛЯТОР – реле охлаждающего вентилятора радиатора (40А).
  • КРЫШКА БАГАЖНИКА С ЭЛЕКТРОПРИВОДОМ – комплекс подогрева заднего стекла (40А).
  • ЗАЖИГАНИЕ 1 – замок зажигания для классических систем, реле PDM для модификаций Kia Sportage 4 с электронным ключом (40А).
  • ЗАЖИГАНИЕ 2 – стартер и замок зажигания для классических систем, реле PDM для модификаций Kia Sportage 4 с электронным ключом (30А).
  • СВЕЧА НАКАЛИВАНИЯ – свечи зажигания (80А).
  • ОБОГРЕВАТЕЛЬ С ПТК 1, 2, 3 – соответственно реле 6, 5, 4 (50А).

Расположение блока предохранителей и реле под капотом.

Также в блоке подкапотного пространства Киа Спортейдж 4 задействованы следующие патронные и слаботочные предохранители:

  • TCM 3, 4 – TCM (40А).
  • B+4 – интеллектуальная распределительная коробка (50А).
  • ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 1, 2 – первая и вторая скорость охлаждающего вентилятора радиатора (50, 40А).
  • ОТКРЫТИЕ КРЫШКИ БАГАЖНИКА – привод замка багажного отсека (40А).
  • ПОДОГРЕВАТЕЛЬ ТОПЛИВА – комплекс обогрева топливного фильтрующего элемента (30А).
  • ABS 2, 3 – ABS и ESC (40, 10А).
  • ОМЫВАТЕЛЬ – омывающая система передних блок-фар (20А).
  • E-CVVT 1, 2 – PCM (20А).
  • СТЕКЛООЧИСТИТЕЛЬ 1 – замок зажигания для классических систем, реле PDM для Kia Sportage 4 с электронным ключом (30А).
  • СТЕКЛООЧИСТИТЕЛЬ 2 – ECM, BCM, PCM (10А).
  • TCU 1 – PCM, TCM (15А).
  • BMS – датчик АКБ (10А).
  • ECU 3, 4, 5 – PCM, ECM (20, 15, 15А).
  • ДАТЧИК 1 – датчик содержания кислорода (15А).
  • ДАТЧИК 2 – реле топливного насоса, клапан на впускном комплексе на электромагнитной системе, ДМРВ и положения распределительного вала (10А).
  • ДАТЧИК 3 – стоповые огни, датчик положения коленчатого вала (10А).
  • ECU 2 – катушки зажигания (20А).
  • АНТИОБЛЕДЕНИТЕЛЬ – система подогрева ветрового стекла (15А).
  • ТОПЛИВНЫЙ НАСОС – насос подачи топлива (20А).
  • AEB – AEB (10А).
  • МОДУЛЬ – стоповые огни, свечи зажигания, датчик фильтрующего топливного элемента (7,5А).
  • СИГНАЛИЗАЦИЯ – цепь включения сирены охранной сигнализации (10А).
  • ДАЛЬНИЙ СВЕТ – реле BI-Function (10А).
  • ВАКУУМНЫЙ НАСОС 2 – вакуумный насос (15А).
  • РОЗЕТКА 1, 2 – розетка для переднего и заднего ряда кресел соответственно (20А).
  • ECU 6 – контроллер уровня масла, PCM, ECM (10А).
  • TCU 2 – огни заднего хода, селектор автоматической трансмиссии (15А).
  • ОГНИ ЗАДНЕГО ХОДА – программа экстренных вызовов, фонари заднего хода, зеркало с автоматическим затемнением (10А).
  • ECU 1 – электронный блок управления силовым агрегатом Киа Спортейдж 4 (30А).

Реле

Панель плавких предохранителей в отсеке двигателя

В силовом блоке подкапотного пространства Киа Спортейдж 4 поколения смонтированы следующие реле:

  • первой и второй скорости охлаждающего вентилятора радиатора,
  • подогрева переднего и заднего стекла,
  • обогревательного комплекса ПТК 1, 2, 3,
  • подачи звукового оповещения от охранной сигнализации,
  • подогрева топливного фильтрующего элемента,
  • стартера,
  • омывающего комплекса передних блок-фар,
  • вентилятора,
  • погружного насоса подачи топлива.

1.51. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Электрическое оборудование автомобиля защищено от повреждения при электрической
перегрузке с помощью предохранителей.

Автомобиль имеет два блока предохранителей,
один из них располагается в нижней части со стороны водителя, другой в моторном
отсеке около аккумуляторной батареи.

Блок предохранителей со стороны водителя



Электрические цепи, защищаемые предохранителями, расположенными в блоке
предохранителей со стороны водителя

Описание Ток, А Защищаемые компоненты
A/BAG 10 Надувная подушка безопасности
TURN LAMP 10 Лампа указателя поворота
METER 10 Комбинация приборов, лампа заднего хода, предупредительный
звуковой сигнал
ILLUMI 10 Подсветка выключателя
POWER SOCKET 15 Лампа багажного отсека, розетка электропитания
HAZARD 15 Лампа аварийной сигнализации
STOP 15 Лампа стоп-сигнала, АБС
TAIL (RH) 10 Лампа габаритного света (правая задняя/ левая передняя),
подсветка выключателя
TAIL (LH) 10 Лампа габаритного света (левая задняя/ правая передняя)
CIGAR 15 Прикуриватель
AUDIO 10 Аудиосистема, электропривод зеркала заднего вида
WIPER (FRT) 15 Стеклоочиститель, омыватель (передний), люк
WIPER (RR) 15 Стеклоочиститель (задний). Омыватель (задний)
(WARMER) 15 Обогрев переднего сидения
MIRROR DEF 10 Обогреватель наружного зеркала заднего вида
START 10 Блок управления двигателем, блок ЕСАТ (управляемая подвеска
с электронным управлением)

Блок предохранителей в моторном отсеке

.

Электрические цепи, защищаемые предохранителями, расположенными в блоке
предохранителей в моторном отсеке.

Описание Ток, А Защищаемые компоненты
ABS 15 ABS
PR FOG 10 Задние противотуманные фонари
F/FOG 15 Передние противотуманные фары
MAIN 80 Аккумуляторная батарея без подзарядки
IG1 30 Осуществляет автоматическое подключение к вторичным
предохранителям CIGAR 10A, AUDIO 10A, IG COIL 15A, TURN LAMP 10A, A/BAG
10A, WIPER(RR) 15A WIPER(FRT)15A, RELAY 10A START 10A
BLOWER 30 Отопитель
COOLING 30 Вентилятор системы охлаждения
ABS 1 30 АБС
COND. FAN 20 Вентилятор конденсатора
HEAD-HI 15 Лампа дальнего света
HEAD-LOW 15 Лампа ближнего света
EMS 10 Датчики двигателя
INJECT 15 Инжектор, датчик кислорода
F/PUMP 10 Топливный насос
ECU 10 Блок управления двигателем, блок ЕСАТ, главное реле
RELAY 10 Двигатель вентилятора, электрический стеклоподъемник,
обогреватель заднего стекла, лампа фары (для автомобилей, оборудованных
надувной подушкой безопасности)
HLLD 10 Регулировка угла наклона света фар
MAIN RELAY 25 Осуществляет автоматическое подключение ко вторичным
предохранителям EMS 10A, INJECT 15A, F/PUMP 10A, ECU 10A
S/ROOF 15 Люк
HEAD 25 Осуществляет автоматическое подключение ко вторичным
предохранителям HEAD-HI 15A, HEAD-LOW 15А
IG2 30
TNS 15 Осуществляет автоматическое подключение ко вторичным
предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А
HORN 10 Звуковой сигнал
RRDEF 25 Обогреватель заднего стекла
ABS 2 30 AБC
P/WIN 30 Электрический стеклоподъемник
BTN 30 Осуществляет автоматическое подключение ко вторичным
предохранителям ROOM 15A, STOP 15A, HAZARD 15A
D/LOCK 25 Центральный замок дверей
IG COIL 15 Катушка зажигания
ROOM 15 Лампа освещения салона, аудиосистема, комбинация приборов,
предупредительный звуковой сигнал

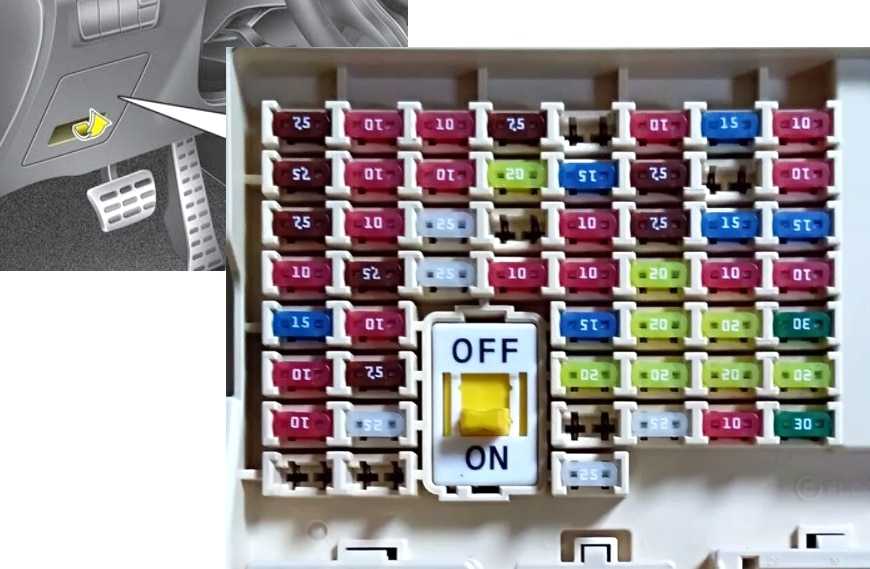

Блок в салоне

Находится под панелью приборов со стороны водителя за защитной крышкой.

Схема с крышки блока Вариант 1

Схема Вариант 2

Описание

MDPS 7,5А Блок электро усилителя руля
MODULE 2 10А Фара левая / правая
SMART KEY 1 10А Модуль управления Smart Key / модуль иммобилайзера
A/BAG IND 7,5А Панель приборов (индикация)
MODULE 4 10А Консольный выключатель, радар для обнаружения слепых зон лево / право, ECD AWD, выключатель с аварийной площадкой, BCM, модуль управления предупреждением о выходе из полосы движения
A/BAG 15А Модуль управления SRS
START 7,5А Коробка реле ICM (реле охранной сигнализации), выключатель зажигания [Со Smart Key / IMMO.] Переключатель КПП, ECM, Модуль управления Smart Key
MODULE 3 10А Модуль управления обогревом переднего / заднего сиденья, рычаг переключения передач банкомата ILL., Модуль управления сиденьем вентиляции переднего сиденья, A / V и навигационное головное устройство, Электро хромное зеркало, Аудио, Модуль управления кондиционером, Многоцелевой контрольный разъем, Адаптивный модуль переднего освещения
CLUSTER 10А Приборный щиток
MODULE 9 20А Блок печатных плат (Предохранитель — ABS 3, ВАКУУМНЫЙ НАСОС 2, ECU 6, AEB, TCU 2, МОДУЛЬ)
HEATED STEERING 15А BCM
MODULE 6 7,5А Модуль управления обогревом переднего / заднего сиденья, Модуль управления передним сидением с вентиляцией
MODULE 5 10А BCM, модуль управления Smart Key
A/CON 2 7,5А Модуль управления кондиционером
MODULE 1 10А BCM, рычаг переключения
P/ WINDOW LH 25А Главный выключатель стекло подъемника
A/CON 1 7,5А Модуль управления кондиционером, ионизатор кластера, распределительный блок E / R (реле вентилятора)
WIPER RR 15А Мотор заднего стеклоочистителя, блок реле ICM (реле заднего стеклоочистителя)
WASHER 15А Многофункциональный переключатель (омыватель стекла)
SMART KEY 3 10А Модуль иммобилайзера Модуль управления Smart Key, кнопка включения / выключения
STOP LAMP 7,5А Модуль управления Smart Key, выключатель стоп — сигнала
P/ WINDOW RH 25А Главный выключатель стекло подъемника, выключатель стекло подъемника пассажира
MEMORY 10А Беспроводное зарядное устройство, Комбинация приборов, Разъем для передачи данных, BCM, Блок реле ICM (реле складывания / раскладывания наружного зеркала), Электро хромное зеркало, Модуль управления кондиционером, Консольный переключатель
SUN ROOF 1 20А Люк
TAIL GATE OPEN 10А Дверь багажника
INTERIOR LAMP 10А Освещение салона, Подсветка замка зажигания и датчик открытия двери, плафон освещения салона, лампа потолочной консоли, левый и правый передние плафоны индивидуального освещения, левая и правая задние лампы индивидуальной подсветки, плафон багажника, лампа освещения вещевого ящика
SMART KEY 2 15А Модуль управления Smart Key
MODULE 8 7,5А Ключевой соленоид
MULTI MEDIA 15А Аудио, A / V и Навигация, Заднее USB, Зарядное Устройство
S/HEATER DRV/PASS 20А Модуль управления обогревом переднего сиденья, Модуль управления вентиляции переднего сиденья
SUN ROOF 2 20А Люк
P/SEAT (PASS) 30А Ручной переключатель пассажирского сиденья
POWER OUTLET 20А Передняя розетка № 1 (прикуриватель)
S/HEATER REAR 20А Модуль управления обогревом заднего сиденья
DOOR LOCK 20А Реле блокировки / разблокировки дверей
4WD 20А AWD ECM
MODULE 7 10А Выключатель аварийной сигнализации, наружная ручка эл. ключа на двери водителя/ пассажира, датчик AEB
AMP 25А Усилитель
SAFETY P/ WINDOW 25А Модуль стекло подъемника безопасности водителя
HEATED MIRROR 10А Наружное зеркало питания водителя / пассажира, модуль управления кондиционером
P/SEAT (DRV) 30А Ручной переключатель сиденья водителя
ACC 10А Заднее зарядное устройство USB, AMP, выключатель наружного зеркала с электроприводом, блок печатных плат (выходное реле питания), модуль управления смарт-ключом, аудио, аудио / видео и навигационное головное устройство, BCM, беспроводное зарядное устройство

С обратной стороны блока могут находится отдельные реле отвечающие за фары, сигнал и т. д.

Блоки под капотом

Основной блок

Расположен в левой части моторного отсека.

Пример исполнения

Схема на русском

Оригинальная схема с крышки

Обозначение предохранителей

ALT 120/140А Аккумуляторная батарея, генератор переменного тока (120А — бензиновый двигатель 2.0 л.; 140А — дизельный двигатель 2.0 л., бензиновый двигатель 2.4 л.))
I/PB+ 60А Распределительная коробка приборной панели
BLOWER 40А Реле вентилятора
ABS #1 40А Блоки управления ABS (анти блокировочная система) и ESP (система стабилизации курсовой устойчивости)
ABS #2 40А Блоки управления ABS (анти блокировочная система) и ESP (система стабилизации курсовой устойчивости)
COOLING FAN #1 40А Реле охлаждающего вентилятора №1 /высокие обороты 1
COOLING FAN #2 30А Реле охлаждающего вентилятора №2 системы охлаждения двигателя ( низкие обороты )
IGN#1 30А Замок зажигания (IG1, АСС)
IGN#2 3А Замок зажигания (IG2, START), реле стартера
ECM 30А Главное реле, реле топливного насоса, SNSR 10 A, INJ 10 А, ЕСМ (блок управления двигателем )
4WD 20А Блок управления двигателем 4WD
F/WIPER 20А Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя, многофункциональный переключатель
AMP 20А Низкочастотный динамик, усилитель №1
HEAD LAMP (HIGH) 20А Реле фар (ДАЛЬНИЙ СВЕТ)
ATM 20А Реле автоматической коробки передач
FUEL PUMP 15А Реле топливного насоса
INJ 15А Блок ЕСМ, форсунка, выключатель стоп-сигналов, привод системы рециркуляции отработавших газов (EGR), привод управления оборотами холостого хода (ISA), привод управления дроссельной заслонкой, электродвигатель №1 управления регулируемым впускным коллектором
STOP 15А Выключатель стоп-сигналов
W/DEF 15А Реле анти запотевателя лобового стекла
F/FOG 15А Реле передних противотуманных фар
HEAD LAMP (LOW) 15А Реле фар (БЛИЖНИЙ СВЕТ)
HORN 15А Реле звукового сигнала, генератор переменного тока, реле сирены
A/CON 10А Реле кондиционера воздуха
SNSR 10А Датчик массового расхода воздуха, реле нагревателя РТС, реле свечей предпускового подогрева, датчик кислорода, блок ЕСМ, блок SMARTRA, датчик положения коленчатого вала, блок управления дневными ходовыми огнями
DRL 15А Блок управления DRL ( дневными ходовыми огнями)

Расшифровка реле

A/CON Репе кондиционирования воздуха
АТМ Реле устройства автоматической коробки передач
COND2 Реле (низк.) конденсатора
DEICE Реле обогревателя стекла
F/FOG Репе передней противотуманной фары
F/PUMP Реле топливного насоса
HDLP HI Реле (дальнего света) фар
HDLPLO Реле (ближнего света) фар
HORN Реле сигнала
WIPER Реле дворников
COND1 Реле (высок.) конденсатора
MAIN Главное реле
START Реле мотора стартера
COND1 Конденсатор (высок.)

Дополнительный блок

Устанавливается в передней части в моделях с дизельным двигателем.

Схема

Назначение

GLOW PLUG RELAY Реле свечи предпускового подогрева
HEATER1 RELAY Реле 1 нагревателя с положительным температурным коэффициентом
HEATER2 RELAY Реле 2 нагревателя с положительным температурным коэффициентом
HEATER3 RELAY Реле 3 нагревателя с положительным температурным коэффициентом
FUEL FILTER HEATER RELAY Реле нагревателя топливного фильтра
FUEL FILTER HEATER 30А Нагреватель топливного фильтра
GLOW PLUG 80А Свеча предпускового подогрева
HEATER1 40А Нагреватель 1 с положительным температурным коэффициентом
HEATER2 40А Нагреватель 2 с положительным температурным коэффициентом
HEATER3 40А Нагреватель 3 с положительным температурным коэффициентом

Остались вопросы? Задавайте их в комментарии.

Блок предохранителей в салоне


Предохранители в салоне

Первоначально определимся, где находится силовой блок в салоне Киа Спортейдж 2 поколения. Он смонтирован с левой торцевой части центральной консоли, под декоративной крышкой. Предохранители имеют буквенное обозначение с указанием номинального тока плавкой вставки.

В блоке используются следующие предохранители на 10 А:

  • TAIL RH – программа управления ДХО, свет передней и задней блок-фары с правой стороны, релейная часть ПТФ;
  • TAIL LH – подсветка государственного регистрационного номера, свет передней и задней блок-фары с левой стороны;
  • ECU (B+) – управляющая система иммобилайзера и трансмиссии;
  • RR FOG – релейная часть ПТФ сзади;
  • START – переключатель трансмиссии, реле круиз контроля, стартера и сигнализации;
  • AV – мультимедийный комплекс;
  • OBD II – разъем для подключения диагностического оборудования;
  • AUDIO – мультимедийный комплекс, ETACM, регулятор положения центрального зеркала в салоне, часы с дисплеем;
  • ROOM LP – подсветка багажного отделения и салонного пространства, приборная панель, ETACM, ЭБУ системы кондиционирования, цифровые часы, программа управления люком и оповещения о забытом ключе в замке зажигания;
  • A/CON – центральный замок, комплекс затемнения центрального зеркала в салоне, система регулировки положения люка;
  • IGN – подогревающий комплекс топливного фильтрующего элемента, контроллер ДХО, датчик AQS, релейная схема фар;
  • CLUSTER – генератор с резистором предварительного возбуждения, ДХО, панель приборов, ЭБУ иммобилайзера, ETACM;
  • B/UP – система управления трансмиссией, фонарь заднего хода;
  • A/BAG – управляющая программа функционирования подушек безопасности;
  • ECU – ЭБУ силовым агрегатом Киа Спортейдж 2, круиз контролем, иммобилайзером и 4WD, датчики скорости и ДМРВ, стоповые огни, переключатель под рулевым колесом, сигнализатор топливного фильтрующего элемента, импульсный генератор TCM A/B.

Ha 15 А:

  • HAZARD – световое оповещение аварийной остановки, поворотники на крыльях, приборная панель, ETACM, задние комбинированные блок-фары, переключатель под рулевым колесом;
  • HTD MIRR – ЭБУ системы кондиционирования, электрический привод внешних зеркал;
  • P/OUTLET. RR – розетка для пассажиров заднего ряда кресел;
  • RR WIPER – реле подогревательного комплекса заднего стекла и дворника, панель приборов, переключатель под рулевой колонкой, подсветка пространства в багажнике и кузове, привод стеклоподъёмников сзади, ETACM;
  • P/OUTLET FR – розетка для водителя и переднего пассажира;
  • C/LIGHTER – прикуриватель;
  • T/SIG – датчик света, световое оповещение аварийной остановки;
  • A/BAG IND – панель приборов;
  • ABS – ABS, TCS, ESP, датчик контроля положения рулевой колонки и ускорения.

На 20 А:

  • S/HTR – подогревательный комплекс кресел;
  • S/ROOF & D/LOCK – подсветка в передних дверях;
  • IG COIL – катушка зажигания;
  • На 30 Ампер:
  • RR HTR – реле системы подогрева заднего стекла;
  • PAVDW-1 и P/WDW-2 – подъемник стекол левой и правой стороны Киа Спортейдж 2 поколения соответственно.

Где находится предохранитель прикуривателя киа соул * Клуб Киа Спортейдж

Бензонасос на KIA

Информация KIA Soul Club Russia

Отзывы о Форд Куга 2016 (Ford Kuga с ФОТО, обзор и отзывы владельцев

Отключаемая подушка безопасности переднего пассажира позволяет устанавливать детское кресло как по, так и против хода движения. Независимая медэкспертиза на алкоголь по областям Украины. Обогреватель переднего левого сиденья. Уже в базовой комплектации Kia Soul оборудован кондиционером.

Замена предохранителя Киа Соул. Фото, инструкция как поменять предохранители — Фотоотчёт, 15 фото

Прикуриватель, передний разъем питания. EGR , привод турбонагнетателя с изменяемой геометрией VGT , модуль. Соединитель для передачи данных, выключатель питания внешних зеркал. Российский клуб владельцев Kia Soul КИА Соул. PDM Реле ближнего света фар.

Схема предохранителей и реле Kia Soul » Электросхемы автомобилей, мотоциклов иностранного и отечественного производства

Предохранители Киа Соул базируются в двух местах — под капотом и в салоне. Самобытности и яркости внешности Soul придают предлагаемые нестандартные варианты отделки кузова: спортивные полоски или аэрографический орнамент. Спасибо за участие, гарантии нет.

Основные виды предохранителей

Условно предохранители можно поделить на внешние и внутренние, поэтому важно правильно установить место локализации поломки, чтобы экстренно ее устранить. В салоне и под капотом есть особые защитные приспособления для нормализации подачи тока

Предохранители в салоне

В салоне установлено много предохранителей, но среди основных можно выделить несколько вариантов.

Название Описание
TAIL RH Предохранитель для управления освещением транспортного средства, в том числе и фар.
RR HTR Устройство для обогрева заднего стекла автомобиля.
HAZARD Реле аварийной сигнализации для бесперебойного соединения.
ECU(B+) Блок управления трансмиссией и иммобипайзером.
RR WIPER Предохранитель для панели приборов, который позволяет удобно и безопасно пользоваться открывшимися функциональными возможностями.
C/LIGHTER Предохранительный блок для прикуривателя.
S/HTR Реле для включения и выключения обогрева сидений у водителя и пассажира.

Предохранители под капотом

Под капотом сконцентрированы, в основном, технические детали, поэтому обеспечивается точное и слаженное функционирование всего автомобиля без какой-либо вероятности перегорания проводов.

В таблице представлены основные виды предохранителей, используемых в моторном отсеке автомобиля Киа Спортейдж 2.

Название Описание
ALTERNATOR Устройство для работы аккумуляторной батареи и системы переменного тока.
BLOWER Предохранитель для работы вентилятора.
ECM Главное предохранительное реле, которое дополнительно отвечает за работу топливного насоса.
4WD Реле предохранителя для обеспечения нормальной работы двигателя.
ATM Предохранитель автоматической коробки переключения передач.

Блок в салоне

Он находится под панелью приборов, на левой стойке, за защитной крышкой.

Вариант 1

Фото — пример

Пример схемы на крышке блока

Схема

Описание

1 10А Бензиновые двигатели: датчик кислорода
2 10А Электрический блок управления двигателем
3 Пинцет
4 10А Освещение салона, освещение багажника
5 10А Звуковой сигнал
6 15А Аварийная сигнализация, указатели поворота
7 20А Фары, подрулевой переключатель
8 10А Запасной предохранитель
9 20А Обогреватель, система кондиционирования
10 20А Передний стеклоочиститель и омыватель, стеклоподъемники, реле ABS
11 10А Задний стеклоочиститель и омыватель, люк, система кондиционирования
12 10А Фары
12 15А Люк
13 15А Запасной предохранитель
14 30А Запасной предохранитель
15 10А Бензиновые двигатели: Система управления двигателем
16 15А Фонарь заднего хода
17 15А Измерительные приборы, контрольная лампа системы управления двигателем, обогреватель заднего стекла
18 15А Бензиновые двигатели: Система управления двигателем Дизельные двигатели: Блок управления свечами накаливания
19 20А Запасной предохранитель
20 15А Противотуманные фары
21 10А Индикатор освещения, задние фонари, лампа освещения номерного знака, TCU, часы, аудиосистема, габаритные фонари
22 30А Центральный замок
23 15А Аудиосистема, антенна, стоп-сигналы
24 30А Электрические стеклоподъемники
25 20А Обогреватель заднего стекла
26 15А Люк
27 20А Аудиосистема, электропривод зеркал, часы, прикуриватель

Вариант 2

Схема на русском

Оригинальная схем

Обозначение

P/ WINDOW Электро стекло подъемники
HEATER Вентилятор отопителя
MEMORY Память
TAIL Габаритные/ парковочные огни, подсветка радио
HAZARD Указатели поворотов, аварийная сигнализация
D/LOCK Автоматическая блокировка дверей
STOP Стоп-сигналы
HORN Клаксон
ROOM Внутренние осветительные приборы
DEF Обогрев заднего стекла
ST.SIGN Боковые повторители указателей поворотов
F/PUMP Топливный насос
RR.WIPER К/В, задний стеклоочиститель
WIPER Передние стеклоочистители
ECU Модуль управления двигателем (ECM)
CIGAR Прикуриватель
RADIO Аудиосистема, бортовой хронометр
ENG Двигатель
A/BAG Подушки безопасности (SRS)
METER Комбинация приборов, огни заднего хода
TURN Сборки осветительных приборов
O2 SEN1 До каталитический лямбда-зонд
O2 SEN2 Пост каталитический лямбда-зонд
T G O Антиобледенитель
SPARE Запасные

Правила замены предохранителя

Если при работе автомобиля повреждается предохранитель, нужно сразу определить, где находится неисправность, и как правильно ее устранить.

Специалистами выделяется следующий алгоритм выполнения ремонтных работ:

  • Выключается двигатель, отключается система зажигания и с аккумулятора сбрасывается клемма.
  • На данном этапе необходимо добраться до самого блока предохранителей.
  • С помощью отвертки или гаечного ключа откручиваются все болты для получения свободного доступа к системе.
  • После того, как отсоединены все крепления, приподнимается блок, а все колодки отодвигаются в сторону.
  • После снятия старого предохранительного блока на его место устанавливается новый для восстановления функциональных возможностей.

В результате необходимо сказать о том, что своевременное обслуживание и замена предохранителей в любой автомобиле, в том числе и Киа Спортейдж 2, позволяет предотвратить появление серьезных технических проблем, которые в дальнейшем могут привести к общей неисправности электропроводки.

Какой предохранитель отвечает за прикуриватель киа сид * Клуб Киа Спортейдж

Какой предохранитель отвечает за прикуриватель киа сид

Ответы@kia: не работает прикуриватель и розетка на киа рио. где находятся нужные предохранители

О Нас МЫ ОБЯЗАТЕЛЬНО ВАМ ПОМОЖЕМ Новости.. Диагностика авто перед покупкой. Поэксперементируй путем отгиба-подгиба, как разогревается.

Kia Ceed Предохранитель Прикуривателя

Расшифровка блоков предохранителей КИА Сид. Прикуриватель: 14: 20.01, 2012  · в схеме указано что 32 предохранитель отвечает аж за 3 какой предохранитель Киа Сид.

Отправить личное сообщение для Димася. Выберите человечка с поднятой рукой! Сохранение гарантии на авто.

Где находятся предохранители в Киа Сид

Реле и предохранители. — киа форум — KIA Клуб

06, 2013  · Подскажите где находится и как заменить предохранитель ее за низ, около прикуриватель.А какой предохранитель отвечает за него Александр Пашаян > Продам Торпедо от Киа Сид.

Не работает прикуриватель! (помогите)!!!! — kia ceed клуб, форум

Уважаемые форумчане, доброго времени суток. Увидели ошибку на сайте? Регистрация Войти Наверх Не работает прикуриватель!

не работает прикуриватель и розетка на Голосование за У всех Киа под рулем.за прикуриватель на киа какой за что отвечает за, какой предохранитель.

Схема расположения реле и предохранителей Киа Сид Прикуриватель: 14: 20.Какой предохранитель отвечает за прикуриватель на лобовое стекло Киа.

Блок плавких вставок в салоне Спортейдж 4

Монтажный блок Kia Sportage 4 в салоне смонтирован под панелью со стороны водительской двери.

Схема салонного блока предохранителей Киа Спортейдж 4 состоит из следующих элементов:

С номиналом плавкой вставки 7.5 А:

  • MDPS – датчик угла поворота рулевого колеса, блочок MDPS;
  • ИНДИКАТОР ПОДУШКИ БЕЗОПАСНОСТИ – приборная панель, мультимедийный комплекс, световое оповещение аварийной остановки, климат-контроль с ручным или автоматическим управлением, навигационная система.
  • ПУСК – на моделях без электронного ключа – ICM, а с электронным – ECM, цепь питания реле стартера в моторном блоке, ЭБУ, блокировка замка зажигания, датчик ручки переключения АКПП.
  • МОДУЛЬ 6 – обогрев кресел.
  • КОНДИЦИОНЕР 2 – ЭБУ климат-контролем.
  • КОНДИЦИОНЕР 1 – ЭБУ климат-контролем, ионизатор салонного воздуха, цепи питания реле вентилятора, нагревателя ПТК 2,3 в монтажном блоке подкапотного пространства.
  • СИГНАЛ ТОРМОЖЕНИЯ – стоповые огни, управляющая программа электронного ключа.
  • МОДУЛЬ 8 – не задействован;

10 Ампер:

  • МОДУЛЬ 2 – передние фары.
  • ЭЛЕКТРОННЫЙ КЛЮЧ 1 – иммобилайзер, ЭБУ ключа.
  • МОДУЛЬ 4 – программа помощи при парковке, оповещении о выезде из полосы движения, переключатель приборной панели, обнаружение преграды в слепой зоне внешних зеркал.
  • МОДУЛЬ 3 – комплекс подогрева переднего, заднего ряда кресел, подсветка селектора автоматической трансмиссии, корректор положения подголовника, навигационная система, салонное зеркало с автоматическим затемнением, переключатель приборной панели, разъем для подключения диагностического оборудования, регулятор наклона света передних фар, вентиляции переднего ряда кресел, климат-контроля, освещения в салонном пространстве, экстренными вызовами.
  • ПРИБОРНАЯ ПАНЕЛЬ – приборная панель.
  • МОДУЛЬ5 – электронный блок управления ключами.
  • МОДУЛЬ 1 – рычаг переключения автоматической трансмиссии.
  • ЭЛЕКТРОННЫЙ КЛЮЧ 3 – на моделях без программного запуска – иммобилайзер, а с электронным – ЭБУ ключом, кнопка запуска и останова силового агрегата.
  • ЗУ – ICM, охранная сигнализация, приборная панель, канал передачи данных, беспроводная зарядка, датчик дождя.
  • E-CALL – экстренные вызовы.
  • ОТКРЫТИЕ КРЫШКИ БАГАЖНИКА – питание реле для открытия багажного отделения.
  • ПЛАФОН ОСВЕЩЕНИЯ САЛОНА – подсветка перчаточного ящика, замка зажигания, багажного, салонного пространства, в том числе индивидуальные плафоны спереди, сзади, датчик открытия дверей.
  • ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ – ПТФ сзади.
  • МОДУЛЬ 7 – AEB, световое оповещение аварийной остановки, цепь открытия передних дверей электронным ключом снаружи.
  • ЗЕРКАЛА С ОБОГРЕВОМ – управляющая программа климат-контроля, привод внешних зеркал.
  • РЕЛЕ – USB-зарядка для задних пассажиров, BCM, усилитель, экстренные вызовы МТС, мультимедийный комплекс, навигационная система, розетка, беспроводная зарядка, регулятор положения подголовника, управляющая программа электронного ключа;

15 А:

  • ПОДУШКА БЕЗОПАСНОСТИ – программа управления пассивной системой безопасности.
  • ОБОГРЕВ РУЛЯ – BCM.
  • ЗАДНИЙ СТЕКЛООЧИТИТЕЛЬ – предохранитель и реле заднего дворника.
  • ОМЫВАТЕЛЬ – переключатель под рулевой колонкой.
  • ЭЛЕКТРОННЫЙ КЛЮЧ 2 – ЭБУ ключа.
  • МУЛЬТИМЕДИА – мультимедийный комплекс, навигационная система, USB-зарядка для задних пассажиров.

20 Ампер:

  • МОДУЛЬ 9 – AEB, ABS 3, ВАКУУМНЫЙ НАСОС 2, ECU 6, TCU 2.
  • ЛЮК В КРЫШЕ 1, 2 – панорамный люк.
  • ПОДОГРЕВ ПЕРЕДНИХ И ЗАДНИХ СИДЕНИЙ – система вентиляции, обогрева водительского и переднего пассажирского кресла, подогревательный комплекс заднего дивана.
  • РОЗЕТКА ПИТАНИЯ – прикуриватель.
  • БЛОКИРОВКА ДВЕРЕЙ – центральный замок.
  • ПОЛНЫЙ ПРИВОД – 4WD.

25 А:

  • ЛЕВЫЙ И ПРАВЫЙ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК – централизованный переключатель выбора управления приводом стекол, с левой и правой стороны.
  • УСИЛИТЕЛЬ – усилитель.
  • ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК С ЗАЩИТОЙ ОТ ЗАЩЕМЛЕНИЯ – привод стекла водительской двери с функцией предотвращения защемления.

30 А:

ПРИВОД КРЕСЛА ВОДИТЕЛЯ И ПЕРЕДНЕГО ПАССАЖИРА – соответственно корректор положения водительского и пассажирского сиденья спереди ручного типа.

Блок плавких вставок в салоне Спортейдж 4

Блок предохранителей в салоне Kia Sportage 4

Монтажный блок Kia Sportage 4 в салоне смонтирован под панелью со стороны водительской двери.

Схема салонного блока предохранителей Киа Спортейдж 4 состоит из следующих элементов:

Схема салонного блока предохранителей Киа Спортейдж 4

С номиналом плавкой вставки 7.5 А:

  • MDPS – датчик угла поворота рулевого колеса, блочок MDPS;
  • ИНДИКАТОР ПОДУШКИ БЕЗОПАСНОСТИ – приборная панель, мультимедийный комплекс, световое оповещение аварийной остановки, климат-контроль с ручным или автоматическим управлением, навигационная система.
  • ПУСК – на моделях без электронного ключа – ICM, а с электронным – ECM, цепь питания реле стартера в моторном блоке, ЭБУ, блокировка замка зажигания, датчик ручки переключения АКПП.
  • МОДУЛЬ 6 – обогрев кресел.
  • КОНДИЦИОНЕР 2 – ЭБУ климат-контролем.
  • КОНДИЦИОНЕР 1 – ЭБУ климат-контролем, ионизатор салонного воздуха, цепи питания реле вентилятора, нагревателя ПТК 2,3 в монтажном блоке подкапотного пространства.
  • СИГНАЛ ТОРМОЖЕНИЯ – стоповые огни, управляющая программа электронного ключа.
  • МОДУЛЬ 8 – не задействован;

Блок плавких вставок в салоне Спортейдж 4

10 Ампер:

  • МОДУЛЬ 2 – передние фары.
  • ЭЛЕКТРОННЫЙ КЛЮЧ 1 – иммобилайзер, ЭБУ ключа.
  • МОДУЛЬ 4 – программа помощи при парковке, оповещении о выезде из полосы движения, переключатель приборной панели, обнаружение преграды в слепой зоне внешних зеркал.
  • МОДУЛЬ 3 – комплекс подогрева переднего, заднего ряда кресел, подсветка селектора автоматической трансмиссии, корректор положения подголовника, навигационная система, салонное зеркало с автоматическим затемнением, переключатель приборной панели, разъем для подключения диагностического оборудования, регулятор наклона света передних фар, вентиляции переднего ряда кресел, климат-контроля, освещения в салонном пространстве, экстренными вызовами.
  • ПРИБОРНАЯ ПАНЕЛЬ – приборная панель.
  • МОДУЛЬ 5 – электронный блок управления ключами.
  • МОДУЛЬ 1 – рычаг переключения автоматической трансмиссии.
  • ЭЛЕКТРОННЫЙ КЛЮЧ 3 – на моделях без программного запуска – иммобилайзер, а с электронным – ЭБУ ключом, кнопка запуска и останова силового агрегата.
  • ЗУ – ICM, охранная сигнализация, приборная панель, канал передачи данных, беспроводная зарядка, датчик дождя.
  • E-CALL – экстренные вызовы.
  • ОТКРЫТИЕ КРЫШКИ БАГАЖНИКА – питание реле для открытия багажного отделения.
  • ПЛАФОН ОСВЕЩЕНИЯ САЛОНА – подсветка перчаточного ящика, замка зажигания, багажного, салонного пространства, в том числе индивидуальные плафоны спереди, сзади, датчик открытия дверей.
  • ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ – ПТФ сзади.
  • МОДУЛЬ 7 – AEB, световое оповещение аварийной остановки, цепь открытия передних дверей электронным ключом снаружи.
  • ЗЕРКАЛА С ОБОГРЕВОМ – управляющая программа климат-контроля, привод внешних зеркал.
  • РЕЛЕ – USB-зарядка для задних пассажиров, BCM, усилитель, экстренные вызовы МТС, мультимедийный комплекс, навигационная система, розетка, беспроводная зарядка, регулятор положения подголовника, управляющая программа электронного ключа;

Блок предохранителей в салоне Kia Sportage 4

15 А:

  • ПОДУШКА БЕЗОПАСНОСТИ – программа управления пассивной системой безопасности.
  • ОБОГРЕВ РУЛЯ – BCM.
  • ЗАДНИЙ СТЕКЛООЧИТИТЕЛЬ – предохранитель и реле заднего дворника.
  • ОМЫВАТЕЛЬ – переключатель под рулевой колонкой.
  • ЭЛЕКТРОННЫЙ КЛЮЧ 2 – ЭБУ ключа.
  • МУЛЬТИМЕДИА – мультимедийный комплекс, навигационная система, USB-зарядка для задних пассажиров.

20 Ампер:

  • МОДУЛЬ 9 – AEB, ABS 3, ВАКУУМНЫЙ НАСОС 2, ECU 6, TCU 2.
  • ЛЮК В КРЫШЕ 1, 2 – панорамный люк.
  • ПОДОГРЕВ ПЕРЕДНИХ И ЗАДНИХ СИДЕНИЙ – система вентиляции, обогрева водительского и переднего пассажирского кресла, подогревательный комплекс заднего дивана.
  • РОЗЕТКА ПИТАНИЯ – прикуриватель.
  • БЛОКИРОВКА ДВЕРЕЙ – центральный замок.
  • ПОЛНЫЙ ПРИВОД – 4WD.

25 А:

  • ЛЕВЫЙ И ПРАВЫЙ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК – централизованный переключатель выбора управления приводом стекол, с левой и правой стороны.
  • УСИЛИТЕЛЬ – усилитель.
  • ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК С ЗАЩИТОЙ ОТ ЗАЩЕМЛЕНИЯ – привод стекла водительской двери с функцией предотвращения защемления.

30 А:

ПРИВОД КРЕСЛА ВОДИТЕЛЯ И ПЕРЕДНЕГО ПАССАЖИРА – соответственно корректор положения водительского и пассажирского сиденья спереди ручного типа.

Общая информация о предохранителях Sportage 4

Расположение блоков предохранителей в Kia Sportage 4: в салоне (слева) и под капотом (справа)

Плавкие вставки Киа Спортейдж 4 поколения обеспечивают защиту электрического оборудования от токовых перегрузок. Они расположены в двух блоках. Далее рассмотрим, где конкретно они находятся.

При отказе устройств освещения или других приборов Киа Спортейдж 4 поколения, следует проверить целостность предохранителей этой электрической цепи. Факт выхода из строя характеризуется разрушением плавкой вставки.

Перед заменой требуется обесточить бортовую сеть Киа Спортейдж 4 посредством отсоединения от аккумуляторной батареи минусовой клеммы. Если после монтажа нового защитного устройства, также перегорает плавкая вставка, то понадобится искать повреждение непосредственно в оборудовании или проводке. Для точного определения рекомендуется обратиться в сервисы.

На Киа Спортейдж 4 поколения задействованы следующие типы предохранителей:

  1. ножевые – для выдерживания низкой нагрузки;

  2. патронные;

  3. мульти – для выдерживания повышенной нагрузки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
