Как проверить ШРУС и определить неисправность

Здравствуйте, уважаемые автомобилисты! Наслаждение всеми преимуществами переднего привода на современных автомобилях, с лихвой «компенсируется» проблемами, которые могут создать некоторые детали ходовой части.

В случае с передне- и полноприводными машинами, одним из самых проблематичных мест являются шарниры равных угловых скоростей. Сокращенно ШРУСЫ или, попросту, «гранаты».

Изучая специальную литературу можно найти утверждения, что все элементы ШРУСов изготавливают из сверхпрочных сплавов, износ которых происходит крайне медленно.

Но, как показывает практика, признаки неисправности ШРУСа могут появиться даже у авто, совсем недавно покинувшего сборочный конвейер автозавода. Причин этому может быть несколько, но самыми распространенными являются:

  • низкое качество ШРУСов, установка подделок или бракованных запчастей;
  • отсутствие или плохое качество смазочных материалов;
  • повреждение пыльника и попадание в механизм абразивного мусора, воды;
  • агрессивный стиль езды и отвратительное состояние дорожного покрытия.

Как самостоятельно определить неисправность ШРУСа

Неисправность любой из деталей в автомобиле обусловлена изменением её свойств, размеров, образованием выработки в трущихся деталях.

ШРУС – это шарнир, а значит, в его устройстве обязательно присутствуют элементы, работающие в тесном соприкосновении под постоянной нагрузкой. ШРУС представляет собой шариковый своеобразный подшипник, однако, обоймы его имеют поперечные канавки, что позволяет изменять угол между ведущей и ведомой полуосью.

Для того, чтобы заставить двигаться автомобиль шарнир передаёт колёсам значительное усилие, к тому же постоянно меняет угол между полуосями. Со временем на трущихся деталях образовывается выработка, увеличивается зазор. Там, где нет тесного соприкосновения деталей, появляется посторонний шум.

Признаки поломки ШРУСа известны всем автолюбителям. Главный из них – появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку.

Звуковое сопровождение может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий. Автолюбителям необходимо знать и о других вариантах того, как проверить ШРУС.

Окончательно убедиться в неисправности шарниров, помогут:

  • несильные рывки при трогании автомобиля или изменении динамики;
  • люфт вала расположенного между ШРУСами при попытках двигать его в различных плоскостях.

Признаки неисправности внутреннего ШРУСа

Как известно, на каждое ведущее колесо конструкция предусматривает по две гранаты — внешний, передающий усилие от полуоси на ступицу колеса и внутренний, который вращает вал от КПП.

Хотя оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше.

При этом наружный ШРУС меньше по размерам. Описанные выше признаки поломки в больше степени относятся к наружным шарнирам. Для того, чтобы убедить в неисправности наружного ШРУСа, необходимо максимально повернуть руль и начинать движение. Когда угол между полуосями приближается к своему максимуму, неисправный начинает «хрустеть».

Логичным будет вопрос, о том, как проверить внутренний ШРУС, ведь в естественном состоянии очень сложно добиться максимального искривления шарнира. В отличие от наружного, внутренний может подавать звуковые сигналы о неисправности в прямолинейном движении.

Особенно чётко сигнализирует ШРУС о необходимо замены при преодолении ям, канав, сугробов. Изношенный шарнир, конечно, будет иметь значительный люфт при проверке вала рукой, а окончательно убедиться в необходимости замены ШРУСа можно, если приподнять машину на подъёмнике.

Включение первой передачи позволит вращаться колёсам в подвешенном состоянии, когда внутренний ШРУС значительно искривляется. Вот здесь и проявляется тот, ни с чем несравнимый, шарнирный «хруст». А это означает: пора ехать в автомагазин за ремкомплектом, и приступать к его замене.

Замена и ремонт

При проблемах со шрусом необходимо его отремонтировать. Работа это довольно сложная, поэтому если не уверены в своих способностях, то лучше доверьте работу специалистам. При проведении всех работ следует делать их максимально аккуратно, и в соответствии с инструкцией

Обратите внимание на состояние детали. Если имеется большая выработка, то восстановление шруса нецелесообразно, лучше заменить его в сборе

Работа по приведению детали в порядок производится следующим образом:

Шрус снимается. Будьте аккуратны. Иногда его приходится сбивать

Делать это следует максимально осторожно;
Демонтированный шарнир зажимается в тисках. Деталь проворачивается до упора, извлекаются шарики

Для этого их выбивают с помощью отвертки;
Сепаратор устанавливается вертикально, после чего его поворачивают до положения, когда окна пересекаются с торцом;
Далее извлекают кулак с сепаратором, для этого, повращайте кулак до момента, когда сможете утопить в одном из окон выступ крепления.

Осмотрите все элементы шарнира. На них не должно быть никаких повреждений, должны отсутствовать признаки износа и деформации. Если имеются сомнения в качестве детали, то лучше заменить шрус. Не стоит экономить на своей безопасности.
Сборку следует начинать со смазки деталей
Важно произвести эту работу максимально качественно, от нее зависит срок дальнейшей службы шарнира;
Шарики помещают в шрус попарно, так, как они были расположены до этого;
Поверх них опять накладывается консистентная смазка;
Последним этапом будет установка пыльника. В него также следует положить 50-100 грамм смазки.

Качество восстановления шрусов зависит от правильной установки шариков и наличия смазки. В качестве смазочного материала лучше применить ШРУС-4, но в крайнем случае подойдет и Переднеприводные автомобили неспроста полюбили автомобилисты во всем мире. Чаще всего в них используют подвеску типа Макферсон – очень простую и надежную конструкцию, которая прослужит много лет верой и правдой и не потребует серьезных затрат на обслуживание. В зависимости от состояния дорог и агрессивности езды, правда, периодически придется менять некоторые узлы, например, шаровые или подшипники на ступицах. А сайлентблоки и рычаги выходят из строя намного реже. Это и нравится большей части автовладельцев – машина должна ездить, а не стоять в ремонте.

Но есть в переднеприводных автомобилях и уязвимые места, примером может послужить шарнир равных угловых скоростей, в народе его прозвали «гранатой» из-за визуального сходства, также можно встретить сокращение – ШРУС. Для их производства используются только высокопрочные сплавы, на рабочие поверхности наносятся разнообразные напыления, а оригинальная смазка должна обеспечивать работу узла очень продолжительное время. Но на практике оказывается, что вечного нет ничего, гранаты тоже ломаются, причем даже на абсолютно новых автомобилях, которые только покинули конвейер. Поэтому если возникли подозрения о неисправности, необходима скорейшая проверка ШРУСа.

Система привода состоит из следующих шарниров:

  • два внутренних, которые устанавливаются непосредственно в КПП, приводят в движение полуось (по одному на каждую сторону);
  • два внешних – расположены на ступицах, служат для передачи крутящего момента колесам.

Может показаться, что срок службы у них одинаков. Но на самом деле все не совсем так, внутренние работают дольше, внешние же гораздо чаще выходят из строя. Причина тому – слишком высокие нагрузки, возникающие при движении автомобиля на ступице колес, а также то, что внешний ШРУС поворачивается на гораздо больший угол, чем внутренний. Можно отметить и внешние отличия – размеры внутренних гранат значительно больше, нежели наружных.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС – одна из основных деталей ходовой передне- и полноприводного автомобиля, и от её состояния зависят комфорт и безопасность езды. При возникновении признаков поломки шарнира не стоит откладывать диагностику и ремонт – иначе «вылечить» привод вряд ли удастся.

Профилактика неисправностей бензонасоса

На что же обращать внимание, чтобы бензонасос ходил, как можно дольше? В первую очередь, это качество топлива и конечно же своевременная замена топливного фильтра. Если в бензине, который вы заливаете, будут содержаться различные посторонние включения, это скорее всего, негативно скажется на состоянии и сроке службы топливного насоса, и не только его

Поэтому, не стоить экономить на качестве горючего, так как подобная экономия потом выливается в очень солидные траты на ремонт автомобиля.

Следите за уровнем топлива в баке. Дело в том, что охлаждается бензонасос от того же самого бензина, который он накачивает. Соответственно, если топлива мало, или же насос работает вхолостую, он может перегреваться и поэтому, выходить из строя. Так же знающие люди, советуют чистить бензобак в положенное время и не пренебрегать этой процедурой. Вот, пожалуй и вся профилактика проблем с бензонасосом.

Признаки неисправности бензонасоса

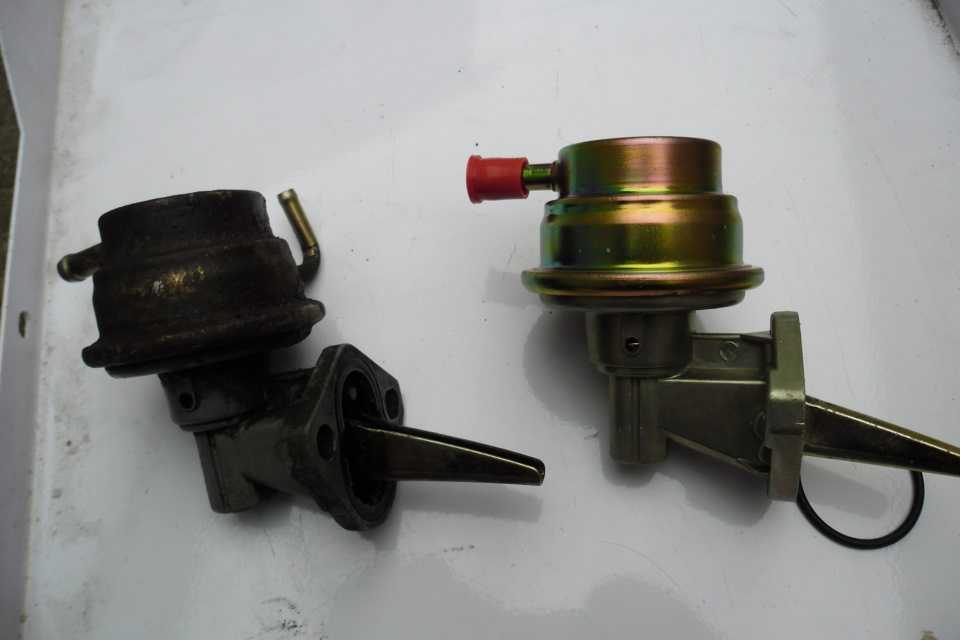

Механические бензонасосы

В механическом бензонасосе неисправности чаще всего возникают по причине износа уплотнительных прокладок и образования течи между частями корпуса. В результате герметичность конструкции нарушается, внутрь попадает воздух, топливо перестает попадать в карбюратор и двигатель глохнет. Похожее следствие вызывает разрыв мембраны и поломка клапанов. Автомобиль при этом начинает двигаться рывками, пока подача топлива совсем не прекратится.

Электрические бензонасосы

На машинах, имеющих механический и электронный впрыск, признаки неисправности бензонасоса немного разные, но их можно классифицировать в определенные группы:

  1. Двигатель не запускается. Вращения стартера при сухих свечах не вызывает вспышек в цилиндрах. В топливопроводе давления нет, или оно крайне малое, жужжания насоса при включении зажигания или работе стартера не слышно.
  2. Двигатель не запускается, хотя происходят отдельные вспышки в цилиндрах. Давление в топливопроводе присутствует, но без манометра его значение не определить. Свечи сухие.
  3. Двигатель запускается, нормально работает на холостом ходу, но нажатие на акселератор вызывает его остановку. При желании поднять обороты до средних возможно, но попытки тронуться приводят к тому, что мотор глохнет. На свечах присутствует черный налет, работа бензонасоса характеризуется меняющимся звуком.
  4. Двигатель запускается, нормально держит холостые обороты, на нейтральной скорости легко их набирает. Во время движения на средней и высокой скорости наблюдается «подергивание». Бывает, что после определенной отметки на тахометре обороты не набираются, а двигатель перестает выдавать требуемую мощность при нагрузке. При этом свечи белые, а по их виду кажется, что на автомобиле стоит слишком ранее зажигание или поступает обедненная смесь.

Стоит отметить, что вышеперечисленные симптомы неисправностей топливного насоса характерны и для других поломок двигателя, и по ним нельзя однозначно диагностировать неисправность бензонасоса. К примеру, обороты также плавают при неполадках в датчике воздуха, дроссельной заслонки, засорении форсунок или некачественном топливе.

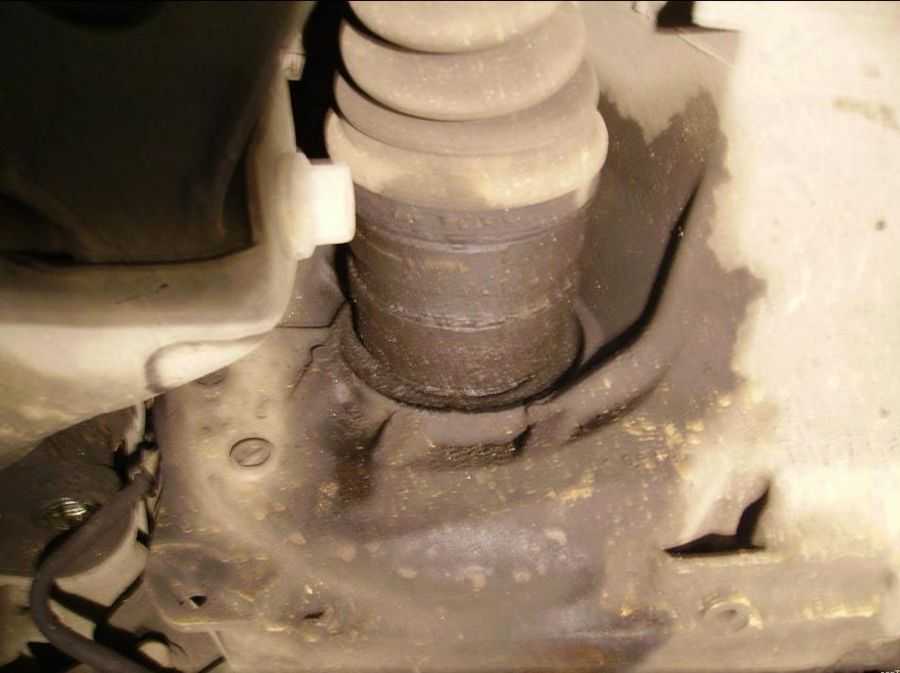

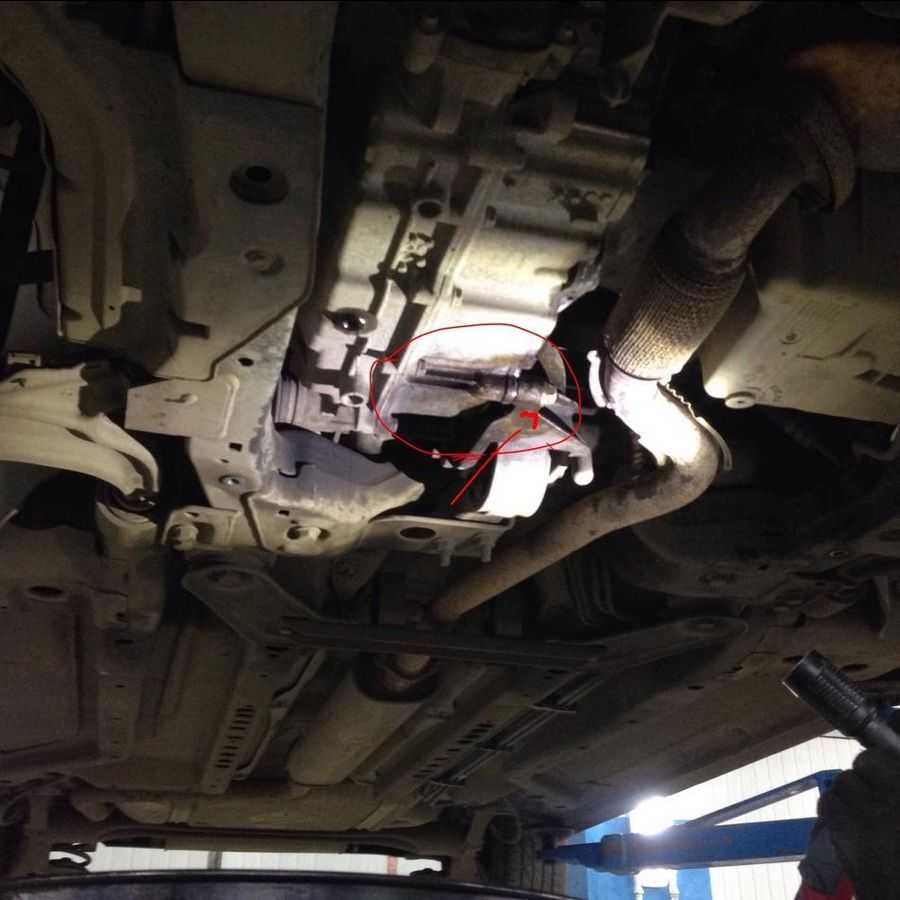

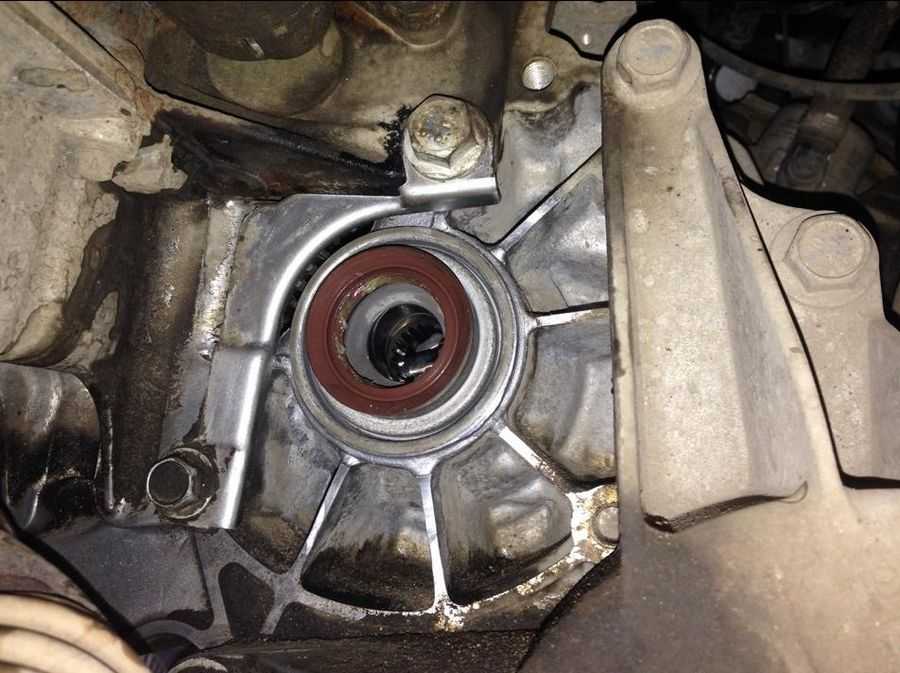

Замена сальника привода акпп шевроле круз видео

АКПП Шевроле Круз (толчки, рывки, ремонт коробки передач, сальник)

Не пытаться вынуть сальники и сразу запрессовать .

В итоге люфт убрался только на 7 оборотах.

Это условие обязательно, в противном случае сальник быстро снашивается и подгорает. Если не имеется возможности найти деталь именно для Шевроле Круз, нужно знать размеры. Также он должен иметь дополнительную степень защиты от грязи и пыли, в противном случае разрушение детали будет происходить довольно .

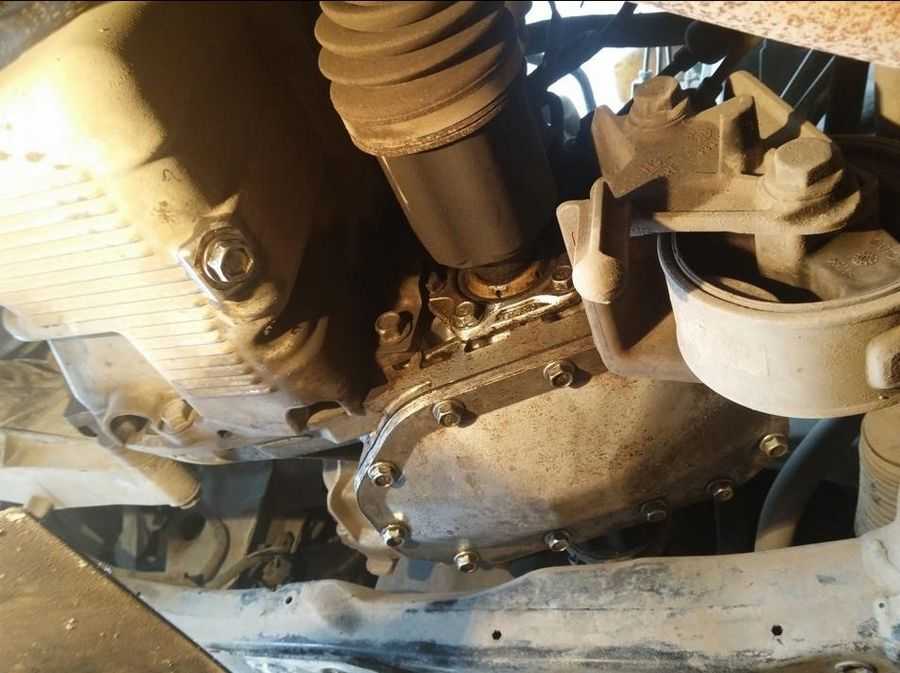

Меняем пыльники шрус и сальники приводов в МКПП на Шевроле Круз 2010 года Chevrolet Cruze

Удобнее будет снять фланец и корончатую гайку, тщательно очистить от грязи, а после чего спокойно запрессовать сальник на столе

Выбор сальника Важно, при выборе ориентироваться исключительно на модель автомобиля

Неправильно ставить на иномарку сальник, который подходит автомобилю отечественного производства. Если не имеется возможности найти деталь именно для Шевроле Круз, нужно знать размеры. Если они совпадают, то нет особенной разницы, что это неродной сальник, вполне можно установить имеющийся.

Важно уточнить при выборе сальника, из какого материала он изготовлен он должен быть термостойким. Это условие обязательно, в противном случае сальник быстро снашивается и подгорает

Также он должен иметь дополнительную степень защиты от грязи и пыли, в противном случае разрушение детали будет происходить довольно быстро. Поэтому рекомендую запастись оправкой: И обязательно снять фланец — иначе танец под машиной с молотком обеспечен.

Но в принципе, это возможно и без снятия. Откручиваем гайку крепления внешнего ШРУСа голова на 32 2. Ставим авто на стойки.

Откручиваем рулевой наконечник голова Постукивая по поворотному кулаку вывести наконечник из кулака. Сбиваем гранату, фиксируем её в тисках, в наружный сепаратор ставим молоток и потихоньку стучим: Теперь можно устанавливать новый пыльник. Выдавливаем всю смазку, вставляем хомуты и закрепляем их при помощи кусачек, затупленными концами.

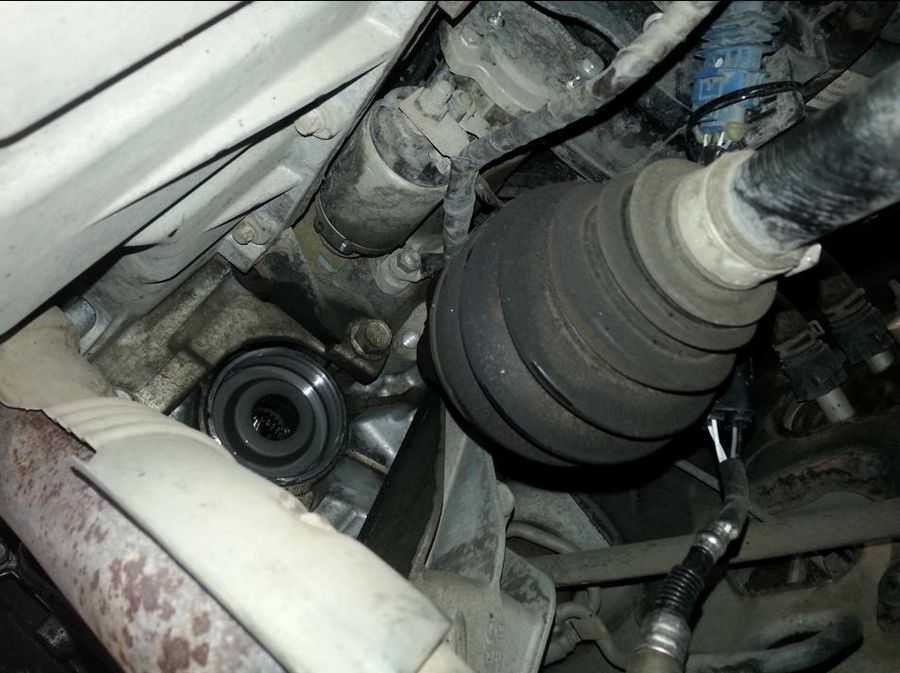

Резервное видео как заменить пыльники шруса и сальники механической коробке Шевроде Круз: Вынимаем сначала правый привод из КПП. Поддев гвоздодером или монтажной лопаткой за внутренний шрус, преодолевая сопротивление стопорного кольца, легким усилием привод выходит из КПП, после чего привод отводим вместе со стойкой и поворотным кулаком немного в сторону.

На ту часть которая выйдет из кпп лучше сразу одеть пакет чтобы на него не попала грязь. Лучше всего сначала вынуть правый привод, поставить новый сальник на место, воткнуть привод обратно а уже потом вынимать привод с левой стороны и заниматься там заменой сальника.

В этом случае не придется ловить выпадающий дифференциал, он будет держатся на правом приводе когда вы открутите корончатую гайку затяжки дифференциала. Набор автомобильных инструментов, гидравлическое масло, трещотка, головки, оправа для запрессовки сальника.

Для чистки и мойки деталей используем керосин, бензин, ацетон. Наслоения ржавчины снимаем жидкостью WD Извлекаем прокладку, которая будет заменена впоследствии; как упоминалось в начале статьи, начинаем с правого привода.

Демонтируем колесо, отсоединяем наконечник рулевой тяги, шаровую опору, датчик АБС; при помощи монтажной лопатки аккуратно поддеваем привод, выдавливаем его с посадочного места.

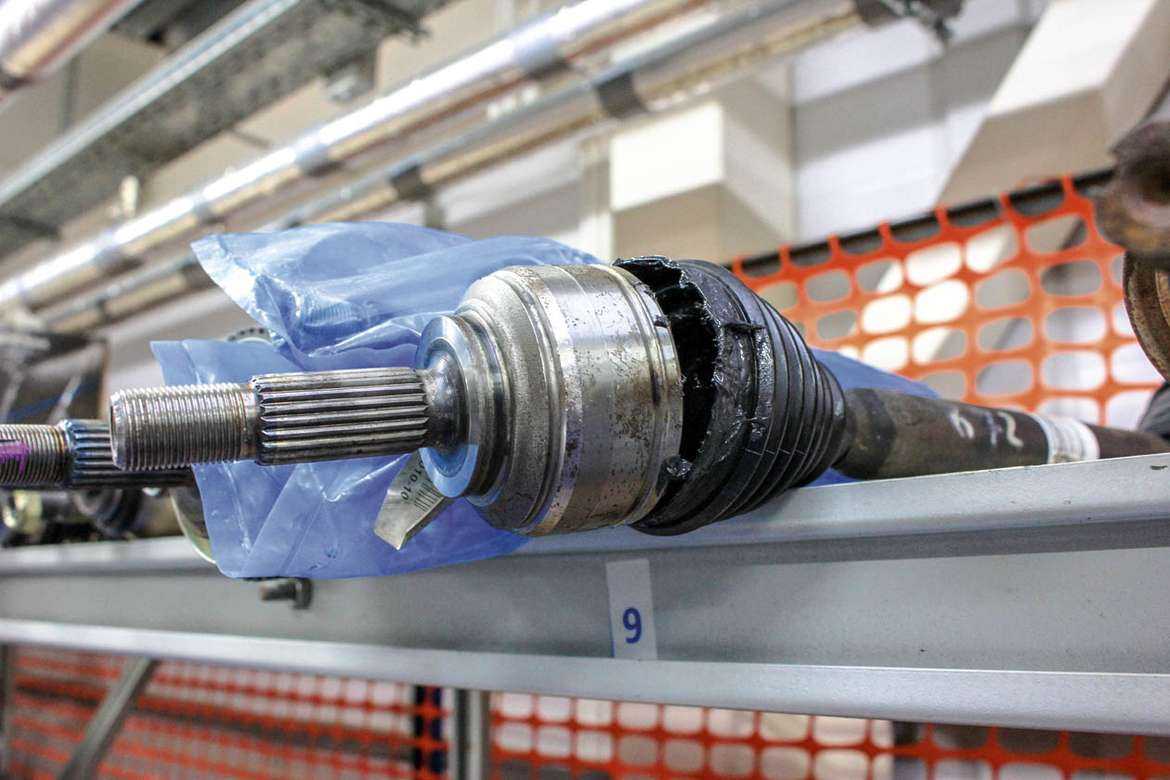

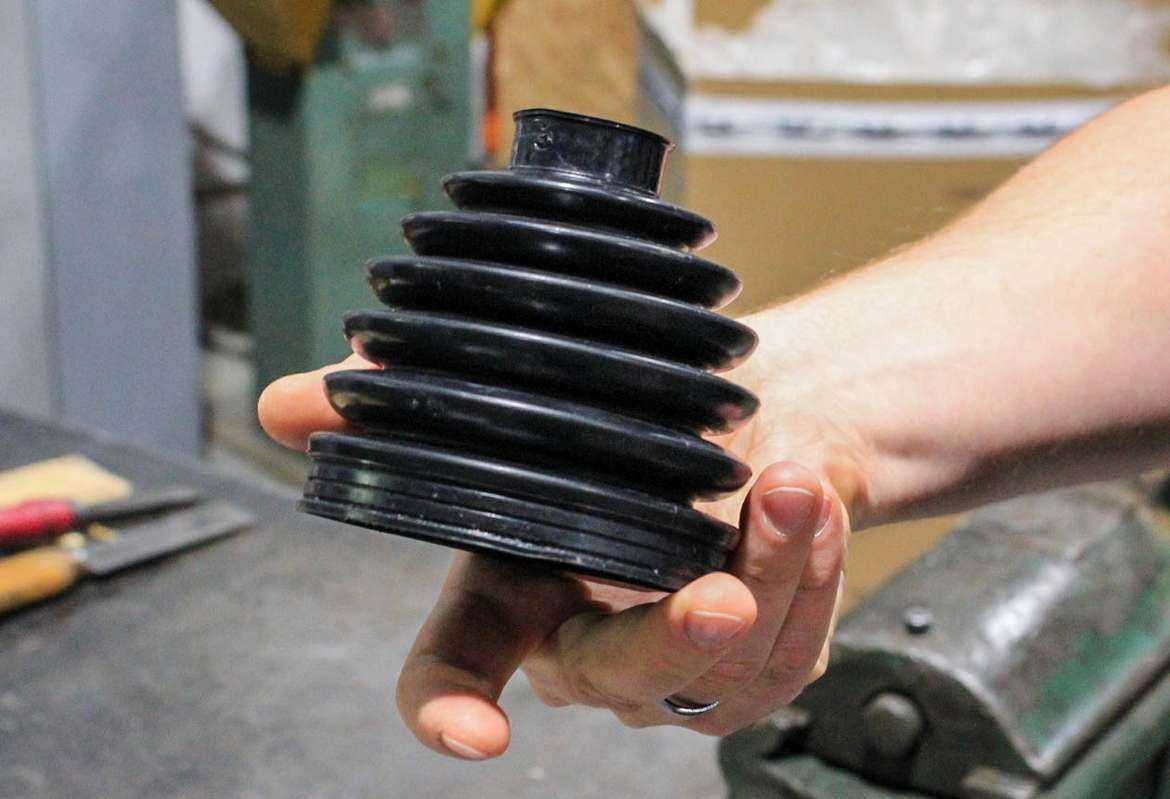

Порванный пыльник

Наверное, самая распространенная неисправность одной из деталей ШРУСа, которая приводит к поломке всего механизма, — это повреждение пыльника. Последний бывает двух видов: резиновый и термопластовый. Резиновый заметно дешевле, так что в сегменте «лоу-кост» в основном используется он. Термопластовые пыльники заметно дороже, зато и гораздо выносливее, а также куда лучше переносят механические повреждения. Некоторые автовладельцы к термопласту относятся с подозрением в силу его жесткости, что является заблуждением.

Три главных врага пыльника ШРУСа — внешнее физическое воздействие, морозы и естественные перетирания.

С морозом все понятно: тут необходим только качественный состав материала пыльника, который дешевым не бывает. Так что если приобрести дешевый компонент, рассчитывать на его физические свойства не стоит.

Внешние повреждения чаще всего происходят у полноприводных автомобилей, которые частенько выезжают на бездорожье. В идеале после каждой такой поездки надо проводить хотя бы визуальный осмотр.

Перетирания чаще всего происходят, когда ШРУС поворачивается и ребра пыльника начинают касаться друг друга. Именно поэтому при замене пыльник нужно обязательно промазывать специальной смазкой изнутри, чтобы он не терся посуху.

Встречаются такие конструктивные особенности самих машин (например, отечественных), когда ШРУС все время находится в изогнутом состоянии и пыльник касается его внутренних металлических деталей. Кроме того, бывает, что пыльник находится вблизи систем сильного нагрева, например выпускного коллектора, в результате чего он потихоньку плавится.

Порванный пыльник сразу поломкой себя не проявит. Если смазка качественная, она будет довольно долго смазывать все трущиеся детали. Так что, если повреждение не выявилось на диагностике, то поломки и гудения ШРУСа иногда можно ждать месяц, а то и больше, поскольку в самом механизме смазка держится достаточно долго, однако в нее попадают абразивные частицы, которые ускоряют износ.

В случае потери смазки начинается перегрев трущихся механизмов, в результате чего проворачивает обойму ШРУСа и переднеприводная машина остается фактически с одним ведущим колесом.

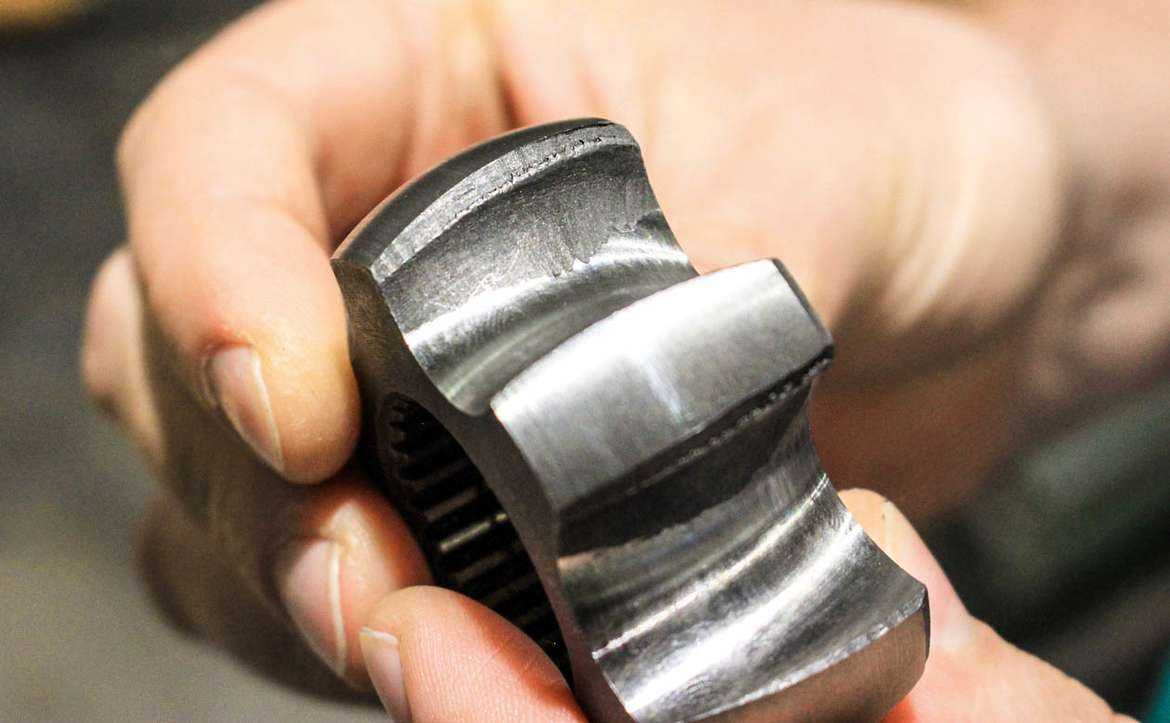

Выработка в игольчатом подшипнике трипоида

Трипоидный ШРУС бывает двух видов: обычный и с внешней обоймой. Основная причина поломки обоих видов — износ. В простом варианте при определенных углах трипоид начинает скользить, а не крутиться. С внешним роликом подшипник вращается при любых углах поворота, работает более плавно и изнашивается заметно дольше.

У некоторых моделей корпус трипоида находится в коробке передач. В таком случае сделан он из более качественных металлов и переносит больше нагрузки. Если для автомобиля предусмотрен выбор между шариковым и трипоидным ШРУСом, то однозначно стоит доплатить за последний.

Процесс замены

Прежде чем приступить к ремонту Шевроле Лачетти, а именно к замене внутреннего шруса давайте, разберемся в причинах его поломки. Причины поломки шруса Чтобы шрус вашего автомобиля прослужил долго нужно придерживаться только двух правил. Во-первых, избегайте резкого старта при сильно вывернутом руле. Во-вторых, периодически осматривайте пыльник шруса на предмет появления трещин и жирных пятен смазки. При выявлении немедленно произведите замену пыльника:

Если на автомобиле использованы легкосплавные колесные диски, то домкратом вывешиваем и снимаем колесо со стороны демонтируемого привода. Лезвием плоской отвертки выправляем замятый поясок гайки подшипника ступицы. Устанавливаем колесо и крепим его гайками.

Откручиваем гайку ступицы.

Перед установкой легкосплавного колеса рукояткой молотка выталкиваем из центрального отверстия диска…

Снимаем тормозные шланги.

Демонтируем датчик АБС (при наличии).

Опускаем автомобиль, фиксируем его стояночным тормозом и подставляем под задние колеса упоры. Головкой «на 32» с мощным воротком ослабляем затяжку гайки подшипника ступицы.

Снимаем наконечник рулевой тяги.

Если диск стальной, снимаем колпак, закрывающий гайку подшипника ступицы и, выправив замятый поясок, отворачиваем гайку. Ослабив затяжку гаек крепления колеса, вывешиваем и снимаем его. Надежно фиксируем автомобиль на подставке заводского изготовления. Отсоединяем шаровую опору рычага передней подвески от поворотного кулака. Снимаем скобу муфты шланга тормозного механизма переднего колеса к кронштейну на корпусе амортизаторной стойки и выводим муфту шланга из отверстия кронштейна. Отворачиваем гайку подшипника ступицы и вынимаем упорную шайбу.

Отводим поворотный кулак с амортизаторной стойкой наружу и выводим шлицевой хвостовик корпуса наружного шарнира привода левого колеса из отверстия ступицы. Располагаем привод на рычаге подвески.

Вынимаем наружный шрус.

При плотной посадке хвостовика корпуса наружного шарнира в отверстии ступицы выбиваем его молотком через выколотку из мягкого металла.

Вытягиваем внутренный шрус.

Если решили масло из коробки передач не сливать, то подставляем емкость под отверстие в картере коробки передач, в которое входит хвостовик внутреннего шарнира привода. При демонтаже левого привода поддеваем концом монтажной лопатки буртик корпуса внутреннего шарнира…

…и, опираясь лопаткой на картер коробки передач, преодолевая сопротивление стопорного кольца выталкиваем хвостовик корпуса шарнира наружу из шлицевого отверстия полуосевой шестерни дифференциала.

Поддерживая корпус внутреннего шарнира, чтобы не повредить его шлицевым хвостовиком сальник привода, снимаем привод левого колеса.

При извлечении хвостовика внутреннего шарнира правого привода концом монтажной лопатки поддеваем торец корпуса шарнира и опираемся лопаткой на головку болта крепления крышки подшипника дифференциала.

Меняем необходимые или повреждённые детали.

Снимаем привод правого колеса. Перед установкой привода заменяем стопорное кольцо хвостовика внутреннего шарнира новым. Повторное использование стопорных колец не допускается. Аккуратно вводим хвостовик корпуса внутреннего шарнира через отверстие сальника привода и, поворачивая вал, совмещаем шлицы хвостовика со шлицами полуосевой шестерни. Резким движением привода в сторону коробки передач досылаем привод до места. Потянув за корпус внутреннего шарнира или поддев его монтажной лопаткой, убеждаемся в фиксации хвостовика корпуса в полуосевой шестерне. Дальнейшую сборку проводим в обратной последовательности. Если перед демонтажем привода трансмиссионное масло было слито из коробки передач, то заливаем новое масло в коробку, в противном случае проверяем уровень масла в коробке передач и доводим его до нормы, доливая точно такое же масло.
