Топливный фильтр на киа соренто: где находится, замена

Возможные проблемы

Избежать неприятностей, связанных с подачей горючего в двигатель автомобиля по окончании работ с насосным модулем, помогут последовательно проведенные манипуляции: 1. Включить зажигание и прокрутить стартер в течение нескольких секунд. 3. Выключить зажигание. 4. Запустить двигатель. Если после проведения этих действий двигатель все равно не завелся или завелся не сразу, то причина, как правило, связана с уплотняющим кольцом, оставшемся на старом фильтре.

При этом перечисленные в предыдущем разделе операции придется повторить заново, установив забытую деталь на свое место. Иначе закачанное топливо продолжит вытекать, и производительность топливного насоса резко снизится, что не позволит двигателю нормально работать.

Порядок работ на дизельном двигателе

Для замены фильтрующего элемента на дизеле 2,5 необходимо:

  1. Отвернуть 2 болта ключом на 10 мм и снять декоративную крышку мотора.
  2. Найти корпус фильтра (объединенного с нагревательным элементом), который находится справа от двигателя, узел крепится к топливным магистралям и кузову.
  3. Отсоединить муфты и снять трубки, а затем отключить кабель питания.
  4. Открутить 2 гайки ключом на 12 мм и снять насос с фильтром. На нижней части колбы располагается датчик сигнализатора о наличии воды, оборудованный жгутом проводки, который необходимо отсоединить.
  5. Выкрутить датчик и произвести замену фильтрующего элемента. Для снятия картриджа потребуется отвернуть 2 болта, расположенных на боковой части корпуса.
  6. Удалить следы от пролитого дизельного топлива в моторном отсеке.
  7. Установить элементы в обратной последовательности. Перед первым пуском необходимо провести 4-5 циклов включения зажигания на 5-7 секунд, позволяющих удалить воздушные пробки из полости картриджа и магистралей. При запуске мотора рекомендуется нажать педаль акселератора, что позволит окончательно устранить воздух из топливной системы дизельного двигателя.

При обслуживании дизеля 2,2 л последовательность действий состоит из этапов:

  1. Отключить аккумулятор и снять батарею, что позволит демонтировать корпус воздушного фильтра.
  2. Фильтрующий блок расположен позади блока управления мотором, узел крепится к кузову и топливным трубкам, в конструкции имеется штекер для коммутации к бортовой сети.
  3. Модуль разбирается, картридж отделяется от блока, а затем устанавливается новый элемент.
  4. После сборки модуля необходимо смонтировать на место снятые детали, а затем очистить систему подачи топлива от воздуха последовательными включениями зажигания.

Замена фильтрующего элемента – инструкция

Фильтр располагается в бензобаке. Поэтому для доступа к нему вам придется сперва снять задние сидение. Открутите болты крепления и вытащите сидушку из салона. Если вы проводите замену в первый раз, то еще потребуется сделать прорези в коврике над люком бензобака.

Отверните кавролин и плоской отверткой подденьте крышку. Крышка держится на герметике. Сейчас надо снизить давление в топливной системе. Снимите подводящие провода с насоса. Теперь заведите двигатель и подождите пока он заглохнет.

Можно снимать топливные патрубки. Аккуратно – остатки бензина могут залить салон. Сверху есть пластиковое стопорное кольцо – откручиваем его против часовой стрелки.

Если есть, используйте специальный съемник, если нет – мощная отвертка и молоток

Осторожно упираем отвертку и постукиваем молотком

Достаньте весь топливный блок из бензобака. Не сорвите поплавок. Сейчас весь модуль придется разобрать.

Начните с отщелкивания и снятия проводов.

На пластиковом стакане есть защелки. Открываем с помощью отвертки.

Достаньте резиновую кольцо-прокладку. Наденьте на клапан, который сейчас можно уже установить в новый фильтр и пока отложить в сторону.

Снятый клапан установите в новый топливный фильтр вместе с резиновой прокладкой.

Возвращаемся к старому и снимаем еще одну трубку, чтобы снять полностью старый фильтрующий элемент.

Для лучшего понимания процесса лучше посмотреть видео инструкцию:

В следующий раз обсудим, как провести ту же процедуру на дизельном варианте Kia Sorento.

Как выбрать фильтр: оригинал и аналоги

Фильтрующие элементы зависят от типа и объема двигателя:

  1. Для дизеля 2,5 л используется картридж 31922-2B900 (можно заменить элементами Bosch 1457 434 516, Champion CFF100/493 или Mahle/Knecht KC1011). Применять дешевые комплектующие от мелких производителей не рекомендуется из-за низкого качества продукции.
  2. Дизельные агрегаты объемом 2,2 л оснащаются картриджем 31922-2W000 (можно заменить изделиями Kolbenschmidt (артикул 50 014 275) или Mahle/Knecht KC504).
  3. На бензиновый силовой агрегат рабочим объемом 2,4 л устанавливается фильтр 31112-2P000 и сетчатый элемент 31090-2P000. Рекомендуется использовать только оригинальные детали, т. к. аналоги не соответствуют требованиям по качеству.

Как прокачать дизельный топливный фильтр

Одеваем два шланга на трубки фильтра и опускаем его в канистру, прокачивать фильтр необходимо не менее 30 раз.

Есть еще один способ наполнения фильтра. Необходимо установить топливный фильтр на место, собрать все, после чего необходимо вынуть реле топливного насоса, и не включая зажигания, замкнуть контакты 30 и 87, они подписаны на самом реле.

Должно загудеть в фильтре. Сначала будет равномерное гудение и будет слышно как наполняется фильтр, после как изменится звук, размыкаем. После этих действий можно ставить реле на место и запускать мотор.

На этом замена дизельного топливного фильтра окончена.

Признаки необходимости замены топливного фильтра

Как мы уже писали выше, замена топливного фильтра по регламенту должна происходить первый раз при достижении пробега в 60 тыс км. Далее замена производится через 60 000 пробега.

Однако при использовании некачественного топлива можно столкнуться с тем, что фильтр забьется раньше указанного пробега, в результате чего потребуется внеплановая замена фильтра.

  • Плохая тяга двигателя — автомобиль не едет
  • При резком нажатии на педаль газа двигатель вяло реагирует, есть провалы
  • При движении с места могут быть легкие толчки и провалы

Чтобы убедиться в необходимости замены топливного фильтра следует обратиться в автосервис или к официальному дилеру и проверить давление в топливной системе. Если давление будет слабым, одна из основных причин — забитый топливный фильтр. Но так же может выйти из строя и топливный насос.

Забитый топливный фильтр может привести к выходу из строя топливного насоса. Так как через забитый фильтр бензин проходит плохо, несмотря на то, что насос качает топливо с нужным давлением.

Не следует пренебрегать заменой топливного фильтра и производить его согласно рекомендации завода изготовителя автомобиля.

Выбор фильтра для «Киа Сид»

Выбирая фильтрующие элементы для автомобилей Kia Ceed, автолюбителям лучше всего воспользоваться фирменными деталями. Однако далеко не всегда автовладельцы могут приобрести оригинал — отчасти из-за его высокой стоимости, а иногда просто из-за отсутствия в близлежащих автомагазинах.

Оригинал

На всех автомобилях модельного ряда Kia Ceed устанавливается топливный фильтр, имеющий каталожный номер 319102Н000. Он разработан специально для насосного модуля этой модели. Поставку фирменного фильтра осуществляют компании Hyundai Motor Company или Kia Motors Corporation.

Кроме того, владельцу Kia Ceed может встретиться топливный фильтр с каталожным номером S319102Н000. Он используется при постгарантийном обслуживании. Об этом свидетельствует индекс S в его обозначении.

Аналоги

Кроме оригинальных фильтров, владелец Kia Ceed может приобрести один из аналогов, цена которых значительно ниже. Например, неплохие эксплуатационные показатели имеют:

  • Yuil YFHY036;
  • Jakoparts J1330522;
  • INTERCARS B303330EM;
  • Nipparts N1330523.

Фирменную сеточку можно заменить более дешевыми аналогами, например, Krauf KR1029F или Patron PF3932.

Порядок работ на дизельном двигателе

Для замены фильтрующего элемента на дизеле 2,5 необходимо:

  1. Отвернуть 2 болта ключом на 10 мм и снять декоративную крышку мотора.
  2. Найти корпус фильтра (объединенного с нагревательным элементом), который находится справа от двигателя, узел крепится к топливным магистралям и кузову.
  3. Отсоединить муфты и снять трубки, а затем отключить кабель питания.
  4. Открутить 2 гайки ключом на 12 мм и снять насос с фильтром. На нижней части колбы располагается датчик сигнализатора о наличии воды, оборудованный жгутом проводки, который необходимо отсоединить.
  5. Выкрутить датчик и произвести замену фильтрующего элемента. Для снятия картриджа потребуется отвернуть 2 болта, расположенных на боковой части корпуса.
  6. Удалить следы от пролитого дизельного топлива в моторном отсеке.
  7. Установить элементы в обратной последовательности. Перед первым пуском необходимо провести 4-5 циклов включения зажигания на 5-7 секунд, позволяющих удалить воздушные пробки из полости картриджа и магистралей. При запуске мотора рекомендуется нажать педаль акселератора, что позволит окончательно устранить воздух из топливной системы дизельного двигателя.

При обслуживании дизеля 2,2 л последовательность действий состоит из этапов:

  1. Отключить аккумулятор и снять батарею, что позволит демонтировать корпус воздушного фильтра.
  2. Фильтрующий блок расположен позади блока управления мотором, узел крепится к кузову и топливным трубкам, в конструкции имеется штекер для коммутации к бортовой сети.
  3. Модуль разбирается, картридж отделяется от блока, а затем устанавливается новый элемент.
  4. После сборки модуля необходимо смонтировать на место снятые детали, а затем очистить систему подачи топлива от воздуха последовательными включениями зажигания.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Новый Kia Cerato ожидается в России зимой

Бензиновый двигатель

Чтобы заменить фильтр на бензиновом Киа Соренто, необходимо снять второй ряд сидений. Для этого выкрутите два болта ключом на 12.

Под подушками на ковровом покрытии расположен откидной клапан, под клапаном — пластиковая крышка, закрывающая отверстие в полу кузова.

После снятия крышки открывается доступ к верхней части топливного бака. К модулю подведена трубка подачи бензина к двигателю и сливная магистраль, элементы крепятся при помощи разъемных муфт.

Одновременно снимается штекер, подающий питание к насосу и измерителю уровня топлива.

При помощи рукоятки ножниц по металлу и вороток отворачивается пластиковая гайка крепления топливного модуля. Далее вынимается модуль с насосом и фильтрующими элементами из бака, а затем производится разборка узла.

В конструкции имеется клапан регулировки давления, оборудованный резиновыми манжетами.

При снятии клапана необходимо сохранить кольца (всего в конструкции 3 уплотнителя). Устанавливается новый элемент тонкой очистки и сетку, задерживающую крупные частицы грязи. Собирается модуль и устанавливаются детали на штатные места.

Когда необходима замена

Замена фильтра производится в следующих случаях:

  • по пробегу при проведении регламентных работ;
  • при появлении проблем при работе мотора, связанных с засорением фильтрующего элемента.

Признаки износа фильтра

Основные признаки засорения фильтрующего элемента на бензиновом моторе:

  • падение тяги мотора, приводящее к снижению динамики;
  • при нажатии на педаль газа происходит провал или обороты растут рывками;
  • при начале движения и разгоне наблюдаются провалы.

Дизельный картридж предназначен для удаления из топлива не только посторонних механических примесей, но и воды. В конструкции узла предусмотрен датчик, который работает в паре с контрольной лампой. Индикатор мигает или включается при появлении отстоя в нижней части колбы.

Рекомендуемая периодичность замены

Владельцу автомашины Соренто необходимо знать, через сколько км пробега требуется провести обслуживание системы очистки топлива.

Завод-изготовитель рекомендует производить регламентную замену фильтров для бензинового двигателя через каждые 60 тыс. км пути.

Дизель оснащается прецизионной системой впрыска топлива, требующей тщательной очистки горючего. Замена выполняется через каждые 45 тыс. км.

Замена бензинового топливного фильтра

Топливный фильтр располагается под задним сиденьем, поэтому для начала демонтируем его, открутив два болта. Далее поднимаем сиденье.

Если замена фильтра производится в первый раз, необходимо прорезать квадратное отверстие в коврике напротив люка топливного бака.

С помощью плоской отвертки поддеваем крышку люка и аккуратно снимаем ее. Чтобы снизить давление в топливной системе потребуется вытащить предохранитель топливного насоса и запустить двигатель, как только он заглохнет, давление в системе спущено. Ставим предохранитель на место, чтобы не забыть потом.

Теперь отсоединяем штекер питания и топливные трубки от модуля.

Откручиваем пластиковое кольцо крепления модуля и убираем его в сторону. Достаем топливный модуль.

Разбираем топливный модуль как показано на фото. Внутри корпуса модуля установлен неразборный топливный фильтр.

Меняем фильтр на новый, очищаем корпус модуля от грязи и производим сборку в обратной последовательности.

После сборки, при первом запуске двигателя может потребоваться немного больше времени для накачки давления в систему, так как перед заменой мы его спустили.

Для автомобилей с дизельным двигателем

В дизельных Киа Соренто процесс замены топливного фильтра существенно проще. Подобрать фильтрующий элемент можно из нижеприведенной таблицы.

ПРОИЗВОДИТЕЛЬ АРТИКУЛ
ОРИГИНАЛ
KIA 319222B900
HYUNDAI 31922-3E300
AMC HF629
KOLBENSCHMIDT 50014275
MEYLE 37143230001
BOSCH 319222B900
KOREA (OEM) 319222B900
MARKET (OEM) 319222B900
MOBIS 319222B900
ONNURI 31922-2B900
ANAM 31922-2B900_OEM
DENCKERMANN A120347
JC PREMIUM B30334PR
TOKO CARS BK3-535TOKO
SAKURA FC19070
PMC PCA-047
MANN WK 824/3

1.Открываем капот, отключаем питание, откручиваем пластиковую защиту двигателя.

2. Неплохо, если у вас найдутся медицинские зажимы чтобы перекрыть трубки топливопровода. Это убережет систему от завоздушивания. Отключаем их от корпуса фильтра.

3. Отключаем провода датчиков, отводим их в сторону. Откручиваем гайки крепления фильтра.

4. Снимаем топливный фильтр. Сливаем с него соляру.

5. Отсоединяем от него датчик воды.

6. Ставим новый фильтр, осуществляем монтаж в обратном порядке.

7. Надев на штуцера фильтра отрезки прозрачного шланга, опускаем их в емкость с солярой, и прокачиваем до тех пор, пока фильтр не заполнится. Это также требуется для того, чтобы в систему не попал воздух.

Производим сборку в обратном порядке.

Замена Топливного Фильтра Киа Соренто 2 4 ~ AUTOTEXNIKA.RU

Главная страница » Замена Топливного Фильтра Киа Соренто 2 4

27.04.2019

Прочитав эту статью, вы узнаете, как проходит смена топливного фильтра Киа Соренто дизель — фото процесса представлены в приятной галереи.

В аннотации от авто компании Киа сказано, что на автомобиле Соренто топливный фильтр необходимо поменять каждые 30 тыс. км пробега — непринципиально дизельный это движок либо бензиновый.

Но в наших критериях, согласно советам опытнейших автолюбителей, лучше этот срок уменьшить до 10 тыс. км из-за нехороший очищенности нашего горючего, неудовлетворительных критерий транспортировки и хранения горючего.

А если заправка происходит из канистр либо других емкостей то до 5 тыс. км.

Назначение топливного фильтра — это чистка горючего от разных загрязнений.

Только на вид горючее смотрится незапятнанным, в действительности же оно может содержать массу различных примесей, например, песчинки, грязюка, частицы смол или ржавчины.

Если топливный элемент Kia Sorento неисправен либо же загрязнен, в процессе сжигания горючего разный сор будет откладываться не только лишь на свечках, да и на цилиндрах и поршнях, что потом может привести к выходу из строя этих деталей.

Вследствие этого к подмене барьера нужно относиться трепетно и не пробовать сберечь на подмене очистителя горючего на Киа Соренто, как на двигателе внутреннего сгорания, так и на дизеле.

Топливный очиститель размещен справа за воздуховодом, в правом верхнем углу. Выяснить его можно по железному корпусу круглой формы.

Для того, чтоб добраться до топливного фильтра нужно:

  1. Снять клеммы с аккумуляторной батареи.
  2. Снять воздуховод.
  3. Отсоединить и вынуть саму аккумуляторную батарею.
  4. Снять патрубок круглой формы.
  5. Снять воздуховод.

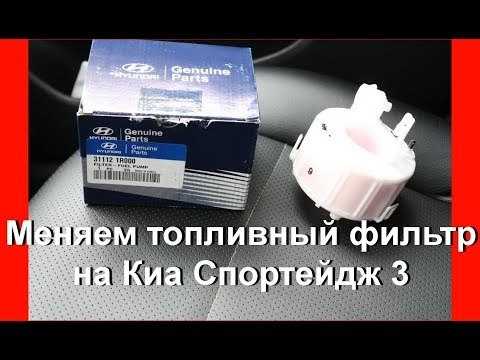

Замена топливного фильтра Киа Спортейдж 3

Для того, что произвести смену топливоочистительного элемента, нет необходимости обращаться в сервисный салон. Если пристально изучить материал, то весь процесс займет менее получаса, при всем этом вы сэкономите свое время и средства.

  • отвертка;
  • набор ключей;
  • ветошь;
  • мед зажим;
  • новый очиститель горючего — 31922-26910 (в галереи на фото он представлен с маркировкой).

Для смены топливоочистительного элемента нужно:

  1. Открутить две гайки и пару болтов, а потом снять крышку с мотора.
  2. За ранее отсоединив клеммы аккумуляторной батареи и открутив 2 закрепляющие болта, вытаскиваем его.
  3. При помощи мед зажима пережимаем патрубки (это нужно для избежании завоздушивания и для предохранения от вероятного попадания мусора).
  4. Отключаем три датчика.
  5. Откручиваем гайки закрепляющие фильтр, извлекаем его.
  6. Провода, которые мешают, необходимо отодвинуть в сторону.
  7. Снимаем очищающий барьер.
  8. Снимаем датчик наличия воды.
  9. Снимаем и разбираем катридж фильтра.
  10. Ставим новый фильтр.
  11. Ставим новый очиститель горючего в автомобиль.
  12. Производим сборку в оборотном порядке.
  13. Устанавливаем новый очиститель горючего.
  14. С помощью 2-ух шлангов прокачиваем фильтр.
  15. Качнуть необходимо примерно 30 раз для того, чтоб заполнился топливоочистительный элемент.
  16. Также восемьдесят раз необходимо качнуть для полного удаления воздуха.
  17. После пары качков заводим автомобиль.
  18. Прогреваем его, даем минут 5 поработать.
  19. Производим проверку на больших оборотах.

Это видео дополняет фото-галерею, где тщательно рассмотрен процесс смены топливоочистительного элемента на дизельном Киа Соренто.

Замена топливного фильтра «Киа Сид» 2008 и других моделей

В процессе технического обслуживания данного автомобиля это одна из самых простых операций. При этом, например, замена топливного фильтра «Киа Сид» 2011 полностью повторяет процедуру замены топливного фильтра «Киа Сид» JD.

При работе с топливом нужно соблюдать особую осторожность. Поэтому при работе с насосным модулем автомобиль должен находиться в хорошо проветриваемом помещении

Кроме того, в непосредственной близости от места проведения работ должны располагаться огнетушитель и другие средства пожаротушения.

Инструменты

Приступая к замене топливных фильтров «Киа Сид» 2010 или других моделей производства Kia Motors Corporation («Рио», «Соренто», «Церато», «Спортейдж» и др.), нужно предварительно подготовить:

  • новый фильтр тонкой очистки;
  • новую сеточку для грубой фильтрации (при необходимости);
  • отвертки (крестообразную и плоскую);
  • набор головок;
  • силиконовую смазку;
  • небольшую емкость для слива остатков горючего из насоса;
  • очиститель в аэрозольной упаковке.

Прежде чем начать работы, необходимо озаботиться наличием огнетушителя, защитных очков и резиновых перчаток. Это позволит уменьшить вероятность получения травм (ожогов, попадания топлива на руки и слизистую оболочку глаз). Кроме того, не забудьте снять клеммы с аккумуляторной батареи.

Разборка насосного модуля

Прежде чем добраться до фильтрующих элементов, необходимо извлечь из бака насосный модуль и разобрать его. Выполнить все операции, связанные с заменой топливного фильтра «Киа Сид» 2013, нетрудно, однако если нет достаточного опыта в проведении подобных работ, лучше воспользоваться пошаговой инструкцией:

Демонтируйте заднее сиденье. Под ковролином находится крышка, закрывающая доступ к насосному модулю. Крышка закреплена 4 винтами, их необходимо открутить. Снимите крышку и отсоедините разъем бензонасоса. Он зафиксирован защелкой, которую нужно будет отжать. Запустите двигатель и дайте ему поработать на холостом ходу. При этом снизится давление в магистральном трубопроводе подачи горючего. Как только двигатель заглохнет, работу можно будет продолжить. Расфиксируйте и снимите топливопроводы. Для этого поднимите фиксатор и нажмите на защелки

Вытягивая топливопроводы, соблюдайте осторожность — из шлангов может политься горючее. Отверните 8 болтов, расположенных вокруг насосного модуля, и осторожно вытяните его наружу

При этом держите его таким образом, чтобы бензин выливался в бензобак, а не в салон. Старайтесь не задеть поплавок и датчик уровня. Оставшееся в модуле горючее слейте в подготовленную емкость. Положите модуль на стол и отсоедините имеющиеся разъемы. Извлеките обратный клапан. Он находится непосредственно над фильтром, для его извлечения нужно освободить две защелки. Уплотнительное кольцо должно остаться на клапане. Отщелкнув 3 пластмассовых защелки, освободите нижнюю часть корпуса. Аккуратно отсоединив фиксатор, снимите верхнюю крышку и отсоедините от нее патрубок, зафиксированный защелками. Проследите, чтобы при этом не потерялось уплотнительное кольцо. При повреждении его придется заменить новым. Извлеките использованный фильтр, отсоединив гофрированный шланг. Аккуратно вставьте в освободившееся место новый элемент. Сеточку грубой очистки тщательно прочистите или замените новой.

Собирают насосный модуль в обратном порядке. Устанавливая детали на свои места, не забудьте удалить имеющиеся на них загрязнения. На все резиновые прокладки нанесите силиконовую смазку.

Замена топливного фильтра «Киа Сид» 2014-2018 годов выпуска (второе поколение) и моделей третьего поколения, находящихся в производстве до настоящего времени, осуществляется по одному и тому же алгоритму.

Установка насосного модуля на место

Собрав насосный модуль, проверьте, не осталось ли у вас «лишних» деталей. Убедившись, что все детали находятся на своих местах и надежно закреплены, аккуратно опустите модуль внутрь бензобака

Обратите внимание на то, что пазы, имеющиеся на бензобаке и на крышке насосного модуля, должны быть совмещены. Затем, нажав на крышку последнего, закрепите модуль штатным крепежом (8 болтов)

Замена топливного фильтра Киа Сид

  • Опрокиньте подушку заднего ряда сидений.
  • Открутите 4 винты пластиковой заглушки технологического отверстия в кузове (ее будет прикрывать в аккурат вырезанный по форме лючка кусок ковролина).

  • Отключите разъем электропитания, после чего заглушку вместе со жгутом проводки можно отложить в сторону.
  • Очистите от пыли и грязи места фиксации шлангов и небольшую зону вокруг посадочного места топливного модуля. Так вы обезопасите шланги, бак от попадания грязи.
  • Нажав на фиксатор пластиковой защелки, снимите топливоподающий шланг со штуцера модуля.

Открутите болты крепления, затем снимите металлическую пластину, удерживающую топливную секцию.

Вытащите топливный модуль из бака. Делать это нужно крайне аккуратно не только для того, чтобы не пролить в салон вытекающий из стакана бензин, но и чтобы сохранить в целостности поплавок ДУТ.

Замена фильтрующих элементов

  • Снимите 2 фишки электропитания.
  • Для снятия обратного клапана отожмите шлицевой отверткой 2 защелки удерживающей пластины.

Демонтируйте обратный клапан. Ни в коем случае не потеряйте уплотнительное кольцо, которое при обратной сборке должно быть зафиксировано без перекоса. Трубка на обратной стороне шланга обратного клапан сидит в пазу. Для снятия подденьте ее шлицевой отверткой.

Верхняя часть и стакан удерживаются тремя пластиковыми защелками. На низу стакана вы увидите грязь, которую перед сборкой модуля обязательно необходимо вымыть.

Крышка и средняя часть корпуса в сборе с фильтром и бензонасосом удерживается металлическими направляющими. Они фиксируются стопорными кольцами. Чтобы достать стопоры пассатижами, слегка нажмите на крышку.

Отсоедините защелкивающееся крепление гофрированного шланга.

Извлеките фильтр тонкой очистки (удерживается в корпусе 2-мя защелками).

  • Обязательно достаньте из старого фильтра и установите на новый фильтрующий элемент уплотнительный манжет (в некоторых случаях при снятии фильтра остается на штуцере бензонасоса).
  • Фильтр грубой очистки (сеточка бензонасоса) удерживается на защелки.

Заменив самостоятельно топливный фильтр на Киа Сид и собрав все детали в обратной последовательности, дайте бензонасосу перед первым запуском заполнить систему бензином. Для этого 2-3 раза включите зажигание на 5-10 секунд.

Замена топливного фильтра Kia Cee`d (дизель)

Инструкция для 1.6 CRDI.

  • Предварительно укрыв область вокруг штуцеров тряпкой, отсоедините разъемы шлангов подачи и выхода топлива.
  • Отсоедините все подходящие к ТФ фишки электрических разъемов.
  • Открутите болты крепления, после чего вытащите кронштейн вместе с фильтром.
  • Открутите 2 болта, крепящие ТФ к кронштейну.
  • Выкрутите датчик воды в отстойнике.

Перед установкой нового фильтра смажьте уплотнительную резинку дизельным топливом. После установки нового фильтра систему необходимо прокачивать подкачивающим насосом до того времени, пока нажатие рукоятки потребует значительного усилия. В процесс замены ни в ТФ, ни в топливные шланги не должна попасть грязь!

Процедура замены ТФ на 2.0 CRDI наглядно показана в руководстве по эксплуатации Kia Sportage 3.

Порядок работ на дизельном двигателе

Для замены фильтрующего элемента на дизеле 2,5 необходимо:

  1. Отвернуть 2 болта ключом на 10 мм и снять декоративную крышку мотора.
  2. Найти корпус фильтра (объединенного с нагревательным элементом), который находится справа от двигателя, узел крепится к топливным магистралям и кузову.
  3. Отсоединить муфты и снять трубки, а затем отключить кабель питания.
  4. Открутить 2 гайки ключом на 12 мм и снять насос с фильтром. На нижней части колбы располагается датчик сигнализатора о наличии воды, оборудованный жгутом проводки, который необходимо отсоединить.
  5. Выкрутить датчик и произвести замену фильтрующего элемента. Для снятия картриджа потребуется отвернуть 2 болта, расположенных на боковой части корпуса.
  6. Удалить следы от пролитого дизельного топлива в моторном отсеке.
  7. Установить элементы в обратной последовательности. Перед первым пуском необходимо провести 4-5 циклов включения зажигания на 5-7 секунд, позволяющих удалить воздушные пробки из полости картриджа и магистралей. При запуске мотора рекомендуется нажать педаль акселератора, что позволит окончательно устранить воздух из топливной системы дизельного двигателя.

При обслуживании дизеля 2,2 л последовательность действий состоит из этапов:

  1. Отключить аккумулятор и снять батарею, что позволит демонтировать корпус воздушного фильтра.
  2. Фильтрующий блок расположен позади блока управления мотором, узел крепится к кузову и топливным трубкам, в конструкции имеется штекер для коммутации к бортовой сети.
  3. Модуль разбирается, картридж отделяется от блока, а затем устанавливается новый элемент.
  4. После сборки модуля необходимо смонтировать на место снятые детали, а затем очистить систему подачи топлива от воздуха последовательными включениями зажигания.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Новый Kia Cerato ожидается в России зимой

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
