Как самому проверить и отремонтировать стартер ваз 2105

Самая быстрая и бюджетная модернизация — установка кулеров

Штатный отопитель ВАЗ 2105 не всегда справляется с холодной зимней погодой

Осуществляемая своими руками доработка печки ВАЗ-2105 не потребует слишком больших трудозатрат и средств, если обладатель авто решит модифицировать штатное оборудование посредством установки кулеров на боковые дефлекторы. Стоит отметить, что усовершенствовать отопительное оборудование ВАЗ-2105 следует абсолютно всем, так как из-за нерациональной конструкции весь поступающий в салон воздух идёт вниз. Благодаря установке кулеров, которыми, как правило, комплектуются ПК, можно настроить поступление воздуха, идущее по сторонам. Специалисты рекомендуют приобретать такие приспособления, которые способны сделать не менее 1500 оборотов за минуту. Несмотря на то что сделанная своими руками доработка печки ВАЗ-2105 не потребует больших затрат и времени, это поможет повысить уровень комфорта.

Демонтаж стартера и связь с реле

Чтобы разобрать стартер необходимо проделать несколько несложных этапов:

  • Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
  • Минусовую клемму от аккумуляторной батареи следует снять.
  • Осуществляется демонтаж корпуса воздушного фильтра.

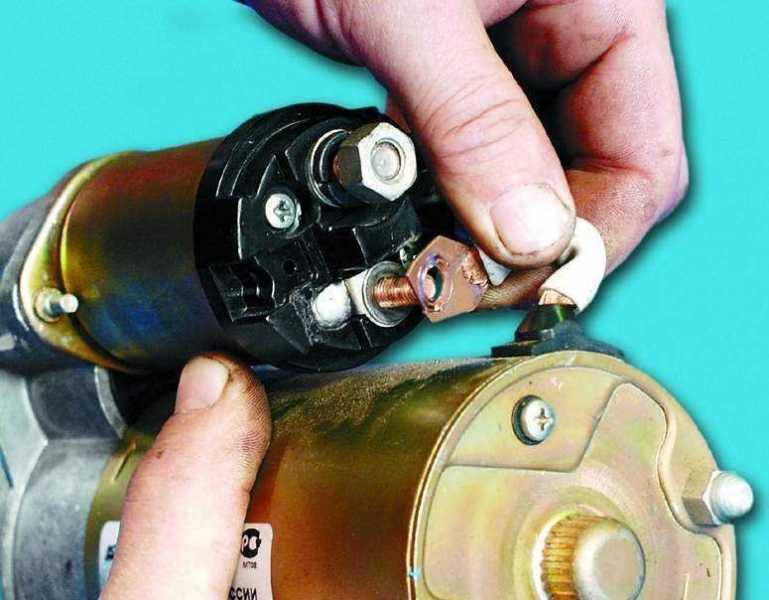

  • От реле отсоединяется колодка проводов тягового реле.
  • Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

Примечание: необходимо сообщить, что подступится к нижней гайке весьма сложно.

Стартер(см.ВАЗ 2110: замена стартера своими силами) аккуратным движением демонтируется с автомобиля.

Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.

Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.

Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:

  • В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
  • Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
  • Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».

Главными причинами возникновения данных неполадок, может стать:

  • Межвитковое замыкание реле.
  • Обрывы в цепи питания.
  • Несвоевременное срабатывание якоря или же его холостая работа.
  • Окисление проводов, соединений, обмотки.
  • Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.
  • Заменяется тяговое реле.
  • Проверка и при необходимости замена проводов.
  • Вращение якоря необходимо вернуть в легкую работу.
  • Очистить болты и проверить на крепость соединения гайки.

Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека. Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских

Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке. После процесса демонтажа стартера, следует произвести еще несколько простых действий:

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских. Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке. После процесса демонтажа стартера, следует произвести еще несколько простых действий:

  • Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
  • Там же осуществляется отключение провода.
  • Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
  • Тяговое реле снимается.
  • Отсоединяется прокладка, которая находится между передней крышкой и самим реле.
  • Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.

В большинстве случаев при возникновении неисправности стартера на автомобилях ВАЗ 2110-2112 его приходится снимать для ремонта или же полной замены. Процедура снятия довольно простая и не составит труда, особенно это касается 8-клапанного двигателя. И именно на этом примере все будет показано.

Во-первых, стоит отметить, что стартер крепится при помощи гаек под ключ на 15, поэтому желательно предварительно позаботиться о том, чтобы под рукой был весь необходимый инструмент, а именно:

  1. Головка торцевая на 13 и 15 мм
  2. Трещоточная рукоятка
  3. Удлинитель

Проблемы со стартером на ВАЗ 2114 и их устранение

Если автомобиль не заводится, стартер не крутит, а тяговое реле характерно щелкает, то проблему следует искать в цепи питания

В первую очередь внимание следует уделить аккумуляторной батарее. Она не должна быть разряжена. Также требуется осмотреть клеммы АКБ

Наличие окислов может стать причиной того, что схема подключения стартера имеет просадку напряжения под нагрузкой. При выявлении разряженной батареи ее необходимо зарядить с помощью ЗУ. Окислившиеся клеммы рекомендуется отшлифовать и покрыть токопроводящей смазкой

Также требуется осмотреть клеммы АКБ. Наличие окислов может стать причиной того, что схема подключения стартера имеет просадку напряжения под нагрузкой. При выявлении разряженной батареи ее необходимо зарядить с помощью ЗУ. Окислившиеся клеммы рекомендуется отшлифовать и покрыть токопроводящей смазкой.

Для поиска проблем связанных со стартером его требуется разобрать

В первую очередь внимание следует уделить щеточному узлу. Через него протекает большой ток, что приводит к термическим разрушениям

Важно проверить, чтобы щетки легко скользили в направляющих и не заклинивали

Пружины должны обладать достаточно высокой упругостью

Важно проверить, чтобы щетки легко скользили в направляющих и не заклинивали. Пружины должны обладать достаточно высокой упругостью. Недопустимо наличие любых деформаций щеткодержателей

Недопустимо наличие любых деформаций щеткодержателей.

Самым слабым звеном стартера ВАЗ 2114 являются четыре щетки. Они сильно подвержены износу в результате трения об коллектор

Поэтому при их визуальном осмотре важно не только контролировать отсутствие термических и механических повреждений, но и измерить остаточную длину. Если размер близится к 4 мм, то щетки подлежат замене. В планетарном редукторе имеется смазка

Со временем она загустевает и стартер начинает менее интенсивно вращать коленчатый вал

В планетарном редукторе имеется смазка. Со временем она загустевает и стартер начинает менее интенсивно вращать коленчатый вал

Поэтому при разборке важно промыть шестеренки. Во время сборки редуктор должен быть заполнен свежей смазкой

Снятие стартера ВАЗ 2107

Если вы худощавого телосложения, то все работы сможете выполнить без особых трудностей и без использования ямы, эстакады, подъемника. На автомобиле ВАЗ 2107 (инжектор особенно если установлен или даже ГБО) провести снятие проблематично. Нижняя гайка с трудом выкручивается, даже в инструкции по обслуживанию автомобилей классической серии говорится о том, что необходимо использовать головку на 13 с карданчиком и удлинителем. Но если вы не первый раз снимаете его, то, скорее всего, самую нижнюю гайку не закручивали вовсе.

Первым делом отключите от минуса аккумулятора клемму, чтобы обесточить всю систему электроснабжения. Как было сказано ранее, какая-либо защита от КЗ в силовой цепи отсутствует. Теперь можно проводить ремонт

Обратите внимание на то, что желательно это делать на холодном моторе – рядом выпускной коллектор, можно получить ожоги. Затем ключом на «13» нужно выкрутить гайку с верхнего болта втягивающего реле и отсоединить силовой провод. Вот и все, теперь три гайки крепления выкручиваете и аккуратно извлекаете стартер, чтобы провести его полную или частичную разборку

Вот и все, теперь три гайки крепления выкручиваете и аккуратно извлекаете стартер, чтобы провести его полную или частичную разборку.

Проверка состояния

Прежде чем менять релюху, удостоверьтесь, что проблема с запуском мотора связана именно с этим компонентом.

Для этого рассмотрим две ситуации, указывающие на его неисправность.

Ситуация

Ваши действия

Реле издает щелчки, но якорь не крутится

Если имеются щелчки от реле, проверьте состояние якоря. Для этого клеммы втягивающей релюшки перемыкаются большой отверткой или куском сварочного кабеля к клеммам на концах. Взяв тонкий провод или отвертку, вы легко можете сжечь клеммы. При работающем якоре после замыкания клемм якорь закрутится, что можно определить по звуку. Следовательно, само втягивающее реле вышло из строя и требует ремонта

Реле полностью молчит

Даже если после замыкания клемм тишина, проблему следует искать в стартере. Реле тут уже не играет никакой роли

Обнаружив, что релюшка отработала свое, ее обязательно требуется заменить или отремонтировать, если имеется такая возможность.

Чем отличается редукторный стартер от обычного на ВАЗ 2110?

Каждый водитель желает получить больше производительности от своего авто. Нередко возникает вопрос, какие разбежности имеются между редукторным и обычным стартерами? Какое устройство для запуска мотора лучше, надежнее? Редукторный стартер на ВАЗ АТЭК отличается тем, что крутящий момент проводится через редуктор, а у простого стартера — через обгонную муфту или «бендикс».

Главные отличия между данными устройствами

Обычный стартер очень большой, а классический редукторный – почти на 50% меньше его по размеру. Относительно преобразователя, то он находится внутри корпуса между якорем и бендиксом. Знание преимуществ и недостатков каждого из агрегатов, позволит автовладельцу проанализировать работоспособность машины в любых условиях как погодных, так и дорожных.

Редукторный тип стартеров обладает электрическим мотором, который не отличается от обычного. Но, нагрузка на электрику при данном типе меньше, отсутствует нагрузка на переднюю втулку. Кроме того, автомобиль с преобразовательным устройством прослужит дольше, поскольку потребление энергии намного меньше.

Почему большинство выбирает редукторное устройство?

Стартер редукторный ВАЗ 2110 более удобен, надежен, он использует низкий заряд энергии. Скачки напряжения при пуске намного меньше, чем у простого механизма. Преимуществом данного устройства также является небольшой размер, что позволяет ему вписываться в подкапотное пространство новейших марок автомобиля.

Преимущества редукторного стартера:

  • безотказная работа в холодное время года, быстрый запуск мотора гарантирован;
  • наличие пластиковой защиты тягового реле;
  • исключение короткого замыкания в местах крепления силовых проводов;
  • отсутствие попадание влаги внутрь механизма за счет установленных уплотнительных резиновых колец;
  • низкое энергопотребление;
  • безопасность работы;
  • долгосрочность эксплуатации.

Выбор стартерного устройства является достаточно важным, поскольку от него зависит корректная работа всей системы двигателя. Уверенность в производителе, безотказности в действии, надежности – всё это необходимо учитывать. Редукторный стартер от ТМ “АТЭК” на сайте atek-avto.com соответствует всем данным критериям, он обеспечит Вам уверенный запуск двигателя авто при любых погодных условиях и прослужит верой и правдой длительное время. Белорусское качество по доступной цене!

Как отремонтировать стартер своими руками

Расскажу, как перебрать и восстановить стартер на конкретном примере. Мне попался образец со следующей поломкой: стартер медленно крутит коленвал, даже при высоком заряде АКБ.

Демонтировав и разобрав устройство с подключёнными пусковыми проводами, при его запуске он вращается довольно уверенно. Через некоторое время устройство остановилось, и появился дымок.

Когда была снята задняя крышка стартера, из него посыпалась чёрная пыль. А это значит, что изношены щётки. После извлечения щёточного механизма, уберём корпус с магнитами и ротором.

Чтобы лучше рассмотреть причину неполадок, надо перебрать стартер, продуть все механизмы баллоном со сжатым воздухом и промыть их в бензине. После этих манипуляций становится ясно, что щётки практически износились, ослабли пружины, которые их прижимали, посинели из-за перегрева щёткодержатели, оплавились витки.

Как реанимировать и починить стартер в этом случае? Надо взять щёточный механизм (узел) и принести его в фирму по ремонту автомобильного электрооборудования. Попросите подобрать аналог. Приблизительно это вам обойдётся в 450-500 рублей. А если сравнить с ценой стартера (5000 руб. в среднем, всё зависит от марки), то получится довольно дёшево.

Затем как следует чистим ротор и осматриваем коллектор, который находится в постоянной связи со щётками. Оказывается, коллектор тоже изношен (на картинке отмечен стрелками), но он ещё кое-какое время сможет поработать без его проточки. Поэтому просто зачистим коллектор при помощи мелкой наждачки. Как правило, коллектор может спокойно отработать пару комплектов щёток. Но если коллектор выйдет из строя, то, скорей всего, придётся менять стартер целиком.

Идём дальше. Внимательно изучим бендикс (обгонную муфту). Попробуем покрутить его шестерню вручную. Он должен крутиться в одну сторону, а в другую – нет. Также бендикс должен легко двигаться по оси вала. В моём случае с ним всё в порядке. Если бы с обгонной муфтой появились проблемы, то её найти на рынке было бы тоже довольно тяжело. Чаще всего в бендиксе изнашиваются ролики и пружинки, из-за чего при обратном вращении шестерня не блокируется, а проскальзывает. В итоге стартер работает, а двигатель нет. В этом случае лучше всего заменить бендикс или устройство целиком.

Затем осматривает состояние самого редуктора. Убираем шестерёнки, потом промываем их бензином. Если всё без неисправностей, то на подшипники и шестерни наносим совсем немного ШРУСа или качественной смазки для подшипников.

Дополнительно осмотрим контакты втягивающего реле. Для его открытия понадобится паяльник. Надо отвернуть два винта и пропаять припой на двух контактах (указано стрелками).

Контакты оказались в полном порядке. Очистим их при помощи кусочка наждачки. Затем надо разогреть пистоны, которые проходят на крышке и резким движением хлопнуть крышкой по столу. Из пистонов выйдут лишние кусочки припоя, отверстия станут свободные. Затем крышку можно без проблем надеть на провода и запаять всё на место.

Сердечник втягивающего реле ни в коем случае нельзя ничем смазывать, потому что на морозе это спровоцирует его заклинивание. Для успокоения души можно слегка нанести моторное масла и вытереть всё насухо.

Затем собираем стартерное устройство в обратном порядке. Не забудьте нанести немного смазки на заднюю втулку ротора.

Некоторые спрашивают, как перемотать стартер? Если произошли неполадки с обмоткой устройства, то повторная обмотка не совсем эффективна. Здесь лучше заменить деталь или устройство целиком.

Перед установкой отремонтированного стартера на автомобиль следует сделать притирку щёток к коллектору. Для этого соедините устройство при помощи аккумуляторных проводов. Пусть он поработает пару минут с перерывами. Всё, готово, стартер можно ставить на мотор и радоваться уверенному пуску.

Неисправности стартера

По мере эксплуатации транспортного средства с устройством пуска могут возникать неполадки различного характера. Каждая поломка проявляется со свойственными ей признаками, которые позволяют быстро и правильно выявить проблему и устранить её в короткие сроки.

Стартер работает, но двигатель не запускается

Если слышно, что стартер функционирует, но мотор при этом не крутится, то неполадки могут быть следующего характера:

  1. Износ зубьев шестерни обгонной муфты. Это приводит к тому, что нет зацепления с зубцами маховика и вращение не происходит. Износ зубьев является нормальным процессом. Однако ускорить выход из строя этой детали может применение густого моторного масла, неправильное срабатывание реле либо длительное прокручивание стартером после того, как мотор уже запущен. При износе зубцов будет слышно характерное гудение устройства без каких-либо дальнейших действий. Зубцы могут износиться и на маховике, что возникает довольно редко. При поломке шестерни стартера потребуется замена бендикса.
  2. Из строя может выйти сама вилка, вводящая шестерню в зацепление с маховиком. В такой ситуации будет слышно, что реле сработало, но ведущая звёздочка не сошла со своего места. Стартер при такой проблеме будет крутить, но без передачи крутящего момента на маховик.
  3. Возможен перекос ведущей шестерни бендикса, при котором она не будет входить в зацепление с маховиком до конца. Происходит такое при деформировании пружины бендикса, подпирающей шестерню. Если в такой ситуации пытаться и дальше запускать двигатель, то могут обломаться зубья на бендиксе либо на самом маховике.
  4. Может быть такое, что стартеру не удаётся раскрутить коленвал до того момента, чтобы произошёл запуск. Неисправность сводится к проблемам с питанием (проводка, щётки, окислившиеся клеммы АКБ). В такой ситуации стартеру будет попросту не хватать напряжения из-за его просадки.

Стартер щёлкает, но не крутит

Если стартер издаёт щелчки, но при этом больше ничего не происходит, то причины нужно искать в следующем:

  1. При одном мощном щелчке можно судить о том, что втягивающее реле работает, но силы этого устройства недостаточно для проворачивания мотора. Если было совершено несколько безуспешных попыток, стартер потребуется демонтировать для дальнейшей разборки и дефектовки деталей. Вероятными причинами такого явления могут быть износ щёток и втулок стартера, замыкание либо обрыв катушек, плохой контакт силового провода, неполадки со втягивающим или бендиксом.
  2. При нескольких щелчках неисправность кроется во втягивающем реле, ненадёжном контакте между самим стартером и реле либо массой. Прежде чем приступить к ремонтным работам со стартером, необходимо проверить надёжность соединений, начиная от АКБ и заканчивая подключением проводов на пусковом устройстве.
  3. Неисправности бендикса (поломка зубьев или вилки).

Видео: стартер щёлкает, но не вращается на примере ВАЗ 2110

https://youtube.com/watch?v=M4lhK1TG-ZM

Треск при включении стартера

Бывают ситуации, когда при попытке запустить двигатель автомобиля стартер издаёт звуки в виде треска либо скрежета. В этом случае неисправности могут быть следующего характера:

  1. Крепёж стартера к силовому агрегату ослаб, в результате чего возникает вибрация.
  2. Износился бендикс.
  3. Отсутствие либо недостаток смазывающего материала на валу, что привело к затруднённому перемещению бендикса.
  4. Поломка зубьев маховика.

Не включается стартер

Если стартер не реагирует на поворот ключа в замке зажигания, то причины нужно искать в следующем:

  1. Неполадки втягивающего реле. Чтобы определиться, что проблема именно в этом элементе, необходимо подать напряжение напрямую от АКБ на силовую клемму стартера. Если мотор начнёт прокручиваться, то причина очевидна — тяговое реле неисправно. В нём довольно часто подгорают контактные пятаки, что потребует разборки устройства и зачистки контактных элементов.
  2. Поломка замка зажигания. Иногда из строя выходит контактная группа, которую можно заменить без полной замены замка.
  3. Неисправности с подачей питания. Необходимо проверить всю цепь от источника напряжения до потребителя.
  4. Короткое замыкание в обмотке, о чём будет свидетельствовать характерный запах гари и появление дыма. В такой ситуации стартер нужно демонтировать и заменить обмотки либо перемотать старые.

Электрические причины неисправности

Если установлено, что не крутит стартер ВАЗ-2105, или скорость оборотов слишком низкая, то обязательно нужно проверить электрическую цепь. Диагностика неисправностей начинается с аккумулятора. Водитель должен убедиться, что:

  • батарея хорошо заряжена;
  • провод, соединяющий клеммы втягивающего реле, закреплен надежно;
  • контактная группа замка зажигания не повреждена;
  • провод между стартером и аккумулятором исправен.

На этом этапе выявления проблем нужно обратить внимание на то, как срабатывает втягивающее устройство и вращается якорь. Иногда повреждается обмотка тягового реле, в это же время происходит замыкание между витками

Тогда ВАЗ-2105 не заводится, а стартер крутит. Еще одна причина поломки стартера, которая относится к разряду электрических, – медленное прокручивание маховика.

Если видимые проблемы не обнаружены, то нужно будет демонтировать стартер для дальнейшего осмотра. Скорее всего, произошло подгорание коллектора из-за замыкания пластин. Другие электрические причины поломки стартера — это:

  • выход из строя тягового реле;
  • щетки, неплотно прилегающие к коллектору;
  • износ коллектора якоря.

Выставление угла опережения

Если с распределителем зажигания ВАЗ 2105 проводились ремонтные работы либо устройство подвергалось замене, после его установки на автомобиль требуется регулировка. Сделать это можно разными способами, которые зависят от условий и имеющегося в распоряжении инструмента. Прежде чем начать процесс регулировки нужно знать, что цилиндры мотора работают в следующем порядке: 1–3-4–2, считая от шкива коленчатого вала.

Контролькой

Для этого способа потребуются следующие инструменты и приспособления:

  • контрольная лампа на 12 В с двумя проводками;
  • ключ на 13 и 38 для прокручивания коленвала.

Регулировка производится на заглушённом моторе и состоит из таких шагов:

  1. Демонтируем крышку с распределителя зажигания.
  2. Вращаем коленвал до того момента, когда метка на шкиве совпадёт со средней риской на передней части двигателя.

  3. Ключом на 13 ослабляем крепление трамблёра.

  4. Один провод от лампы соединяем с массой, другой — подключаем к цепи низкого напряжения в распределителе.
  5. Включаем зажигание, повернув ключ в замке, и вращаем устройство вправо-влево, добиваясь индикации лампочки. Когда она загорится, фиксируем трамблёр соответствующим крепежом.

Видео: установка зажигания по контрольной лампочке

По слуху

Наиболее простой и доступный вариант выставления зажигания — на слух. Этот способ особенно незаменим в полевых условиях. Регулировка состоит из следующих действий:

  1. Запускаем мотор.
  2. Слегка отворачиваем крепление трамблёра, удерживая устройство от прокручивания рукой.
  3. Пробуем повернуть распределитель в одну из сторон.

  4. Находим такое положение, при котором двигатель работает с максимальными оборотами.
  5. Немного проворачиваем трамблёр по часовой стрелке.
  6. Зажимаем крепление механизма.

Видео: установка зажигания «Жигулей» на слух

https://youtube.com/watch?v=KgoWV_cy5as

По искре

Последовательность действий при выставлении угла опережения по искре состоит из таких шагов:

  1. Устанавливаем коленвал по меткам, как и в п.2 при регулировке с помощью лампочки, при этом бегунок распределителя должен быть направлен в сторону первого цилиндра. Если он смотрит на четвёртый цилиндр, то нужно провернуть коленвал ещё.

  2. Из крышки трамблёра вынимаем центральный кабель и располагаем контакт возле массы.
  3. Ослабляем крепление распределителя, включаем зажигание и проворачиваем механизм до тех пор, пока между ВВ проводом и массой не проскочит искра.
  4. Двигаем понемногу трамблёр против часовой стрелки и находим положение, при котором искра не будет появляться, после чего закрепляем распределитель.

По стробоскопу

Наиболее точно выставить угол опережения зажигания на «пятёрке» можно при помощи стробоскопа. Техника выполнения регулировки состоит из следующих шагов:

  1. Слегка отворачиваем крепёж трамблёра.
  2. Минусовой контакт прибора соединяем с массой, плюс подключаем на низковольтную часть катушки зажигания, а зажим стробоскопа закрепляем на кабель первого цилиндра.
  3. Заводим двигатель и включаем прибор, наставив его на шкив коленчатого вала. При таких действиях будет заметна метка.
  4. Проворачиваем трамблёр и добиваемся совпадения метки от стробоскопа и риски на двигателе.
  5. Контролируем обороты мотора, которые должны составлять 800–900 об/мин.
  6. Фиксируем регулируемый механизм.

Видео: установка угла опережения по стробоскопу

Исправность каждого из элементов системы зажигания оказывает непосредственное воздействие на функционирования двигателя

Поэтому их проверке периодически следует уделять внимание. Если же в работе мотора возникли сбои, нужно уметь отыскать причину возникшей неисправности и устранить её. Для этого достаточно подготовить минимальный перечень инструментов, ознакомиться с пошаговыми действиями и выполнять их в ходе работы

Для этого достаточно подготовить минимальный перечень инструментов, ознакомиться с пошаговыми действиями и выполнять их в ходе работы.

А можно ли его починить?

Реле для стартеров, применяемых в Жигулях, получили одинаковые детали в виду совершенно идентичных между собой задач. Единственное неудобство в том, что в зависимости от производителя-поставщика и модификации самого автомобиля могут слегка отличаться друг от друга места крепления агрегатов, и допускаются некоторые различия во внутренних составляющих.

Ремонтировать устройства нет смысла, для ВАЗ-2107 и 2106 проще приобрести весь стартер в сборе. Но, если есть финансовые трудности, можно провести только замену реле. И вот в каком порядке следует действовать. Сначала обязательно отключите аккумуляторную батарею! Стартер установлен в автомобильной электросети таким образом, что замыкание его контактов может привести к выгоранию всей проводки автомобиля.

Потом снимите и хорошенько очистите стартер от грязи. Это нужно для того, чтобы случайные частицы не попали на электрообмотку и не допустили замыкания. Теперь отсоединяем контакт от болта тягового реле, выкручиваем стяжные винты и снимаем деталь.

Для начала необходимо выяснить, где находится данное устройство и как его снять. Агрегат чистится снаружи. Далее находится реле стартера на ВАЗ 2107 и проверяется его работоспособность.

Снятие и замена стартера на ВАЗ 2107 — пошаговая… http://CarTore.ru/331-remont-startera-vaz-2107-snyatie-zamena.htmlСнятие стартера ВАЗ 2107 в гараже, своими руками. Видео пособие по ремонту стартера. Как и в большинстве других автомобилей, в «семёрке» стартер находится у нижней части двигателя.

Реле включения стартера ВАЗ 2107 http://avtoblokrele.ru/vaz/predohraniteli-vaz-2107.htmlГде находится. … Рассмотрены автомобили ВАЗ 2107, ВАЗ 21047 карбюратор, инжектор. Расположение блока предохранителей ВАЗ 2107 под капотом.

Реле стартера в ВАЗ 2107, ремонт и его работа http://autodont.ru/jelektro/rabota-i-remont-rele-startera-na-avtomobile-vaz-2107Автолюбителям надо знать, что тяговое реле стартера авто ВАЗ 2107, может подключаться только через реле включения. Оно находится в отсеке мотора, как раз там, где правый брызговик.

Реле стартера ВАЗ-2107 — как его заменить? ” АвтоНоватор http://carnovato.ru/vtjagivajushhee-tjagovoe-rele-vkljuchenija-startera-vaz/Установленные стартеры на ВАЗ-2106 и 2107 стартеры фактически одинаковы. … Реле включения стартера находится в некотором удалении от самого пускового механизма, поэтому искать его следует по проводам.

Неисправности стартера Ваз 2107, Ваз 2105, Ваз 2104… http://www.VazClub.com/vaz/2104-2105-2107/remont/elektrooborudovanie/starter/ustranenie-neispravnostei-startera.html7. Неисправно реле включения стартера ваз 2107. 7. Зачистите контакты реле. … Разборка стартера лада 2107 своими руками, проверка обмотки стартера, снятие и установка стартера на автомобиль ваз 2104, ваз 2105, ваз 2107.

устройство стартера автомобиля ваз 2107 http://car-exotic.com/vaz-cars/vaz-2107-car-starter.htmlСтартер автомобиля ваз 2107 представляет собой четырехщеточный, четырехполюсный электродвигатель постоянного тока. Стартер установлен на автомобиле ваз 2107 с правой стороны блока цилиндров и крепится тремя болтами к…

Ремонт и замена стартера Ваз 2107 https://atlib.ru/video/remont-i-zamena-startera-vaz-2107-194Первым делом нужно разобраться где располагается стартер, как к нему добраться и как крепится.После выяснения этих немаловажных моментов и производится самостоятельная замена стартера на авто ВАЗ 2107.

Реле стартера ваз 2107 фото http://photodomik.ru/rele-startera-vaz-2107-foto.htmlНайти фото: списком. Вас интересует: Реле стартера ваз 2107 фото. (Здесь подобраны фото на эту тему, полная релевантность не гарантируется.)

Купить ВАЗ 2107 — Найди свою машину на OLX! //www.google.com.ua/search?ie=UTF-8&hl=ru&q=%D0%B3%D0%B4%D0%B5%20%D0%BD%D0%B0%D1%85%D0%BE%D0%B4%D0%B8%D1%82%D1%81%D1%8F%20%D1%81%D1%82%D0%B0%D1%80%D1%82%D0%B5%D1%80%20%D0%B2%20%D0%B2%D0%B0%D0%B7%D0%B5%202107Авто с пробегом по низкой цене.

Источники

  • http://carnovato.ru/vtjagivajushhee-tjagovoe-rele-vkljuchenija-startera-vaz/
  • http://auto-rx.ru/2016/05/14/gde-nahoditsya-starter-v-vaze-2107/

Особенности работы аккумуляторной батареи

От состояния и мощности аккумулятора будет зависеть успешный запуск двигателя. Многие знают, что для АКБ важны такие показатели, как емкость и ток холодной прокрутки. Эти параметры указываются на маркировке, например, 60/450А. Емкость измеряется в Ампер-часах. Аккумулятор имеет малое внутренне сопротивление, поэтому он может кратковременно отдавать большие токи, в несколько раз превышающие его емкость. Указанный ток холодной прокрутки 450А, но при соблюдении определенных условий: +18С° в течение не более 10 секунд.

Однако, подаваемый ток на стартер все равно будет меньше указанных значений, так как не учитывается сопротивление самого стартера и силовых проводов. Этот ток и называется пусковым током.

Аккумулятор отдает пусковой ток на стартер в течение 5-10 секунд. Затем нужно сделать паузу 5-10 секунд, чтобы аккумулятор «набрался сил».

Если после попытки запуска напряжение в бортовой сети резко падает или стартер прокручивается наполовину, то это свидетельствует о глубоком разряде АКБ. Если стартер выдает характерные щелчки, то аккумулятор окончательно сел. Среди других причин может быть поломка стартера.

Отличия между поломкой стартера и реле

Чтобы не перепутать, что же именно вышло из строя — стартер или втягивающее реле, есть отличный метод распознавания «виновника».

  • Снимите стартер, зацепите к массе минусовую клемму аккумулятора;
  • Конструкция устройства имеет медные болты и языковидный элемент;
  • К этому «языку» подключается плюсовой провод от аккумуляторной батареи;
  • При наличии контакта, втягивающее реле щелкает и включается в работу;
  • Если нет, тогда придется отправляться в магазин за новым реле.

Но есть еще один очень важный момент. При указании всех фактов на то, что не работает стартер или втягивающее реле, все равно причиной проблем с зажиганием может послужить другой агрегат — замок зажигания. Не поленитесь проверить его исправность, прежде чем покупать новые запчасти.

Проблемы со стартером

Когда АКБ имеет хороший заряд, а иммобилайзер отключен, при этом запуск двигателя невозможен – это является прямым свидетельством неисправности стартера. Если при включении зажигания электродвигатель стартера не запускается, при этом слышны характерные щелчки, это говорит о том, что срабатывает лишь его тяговое реле. Появление звонкого стука в подкапотном пространстве указывает на то, что втягивающее реле стартера неисправно, из-за чего бендикс и маховик не зацепляются друг с другом, делая невозможным запуск автомобильного двигателя. Диагностировать эту неисправность втягивающего, и запустить силовой агрегат можно замкнув при помощи мощной отвертки с хорошо изолированной ручкой оба контакта на реле.

Важно! Перед выполнением этой процедуры на автомобиле необходимо обязательно включить нейтральную передачу. Если запуск удался – значит втягивающее неисправно

Возможно, причина кроется в подгорании его пятаков. Большинство автовладельцев думают, что этот элемент стартера не ремонтопригоден, и в случае выхода его из строя ситуацию спасет лишь замена. Достаточно снять реле, после чего разобрать и извлечь круглые пятаки, которые необходимо зачистить наждачной бумагой, устройство собрать и установить обратно. Заметим, что пятаки имеют специальное антикоррозионное покрытие, поэтому их зачистка на наждаке является исключительно временной мерой

Если запуск удался – значит втягивающее неисправно. Возможно, причина кроется в подгорании его пятаков. Большинство автовладельцев думают, что этот элемент стартера не ремонтопригоден, и в случае выхода его из строя ситуацию спасет лишь замена. Достаточно снять реле, после чего разобрать и извлечь круглые пятаки, которые необходимо зачистить наждачной бумагой, устройство собрать и установить обратно. Заметим, что пятаки имеют специальное антикоррозионное покрытие, поэтому их зачистка на наждаке является исключительно временной мерой.

Если не работает стартер, вероятно на его клеммы не поступает напряжение. В системе запуска двигателя большинства транспортных средств предусмотрено специальное реле, назначение которого заключается в снижении пускового тока. Оно может внезапно перестать функционировать, что сделает невозможным подачу напряжения на клеммы стартера. Временным решением этой проблемы в пути станет установка любого аналогичного элемента, например, реле обогревателя заднего стекла.

Износ щеток стартера также является причиной, по которой невозможен запуск двигателя, либо он будет включаться через раз. Подгорание либо замыкание витков обмотки полностью выводит элемент из строя. В этом случае без его замены не обойтись. Также может заклинить вал детали, к примеру, из-за выработки его подшипников либо нарушении центровки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
