Плохо чистят щетки стеклоочистителя

Отсутствует прерывистый режим дворников — ищем реле

Часто вместе с отсутствием прерывистого режима возникают проблемы с возвратом щетки стеклоочистителя на исходное положение. В таком случае виновником ситуации является сгоревшее реле. При этом режим непрерывных взмахов щетки стеклоочистителя присутствует, равно как и режим ускоренного очищения стекла. Эти варианты работы стеклоочистителя предусмотрены в обход реле, они реализованы напрямую от ручки включения режимов работы дворника. Реле при выходе из строя необходимо просто заменить, выполнив такую процедуру:

  • поиск места установки реле в вашем автомобиле — помогут снова форумы, инструкция по эксплуатации автомобиля или рекомендации специалистов по ремонту вашего авто;
  • далее нерабочее реле следует изъять из места установки, переписать номер устройства, чтобы не ошибиться при выборе нового электрического прибора на замену;
  • поехать в магазин или заказать в интернете реле оригинального производства с тем самым номером по каталогу, чтобы обеспечить нормальную работу дворника на автомобиле;
  • получив в руки устройство, хорошо разглядеть его, убедиться, что это именно тот элемент, который изначально на заводе устанавливали в ваш автомобиль;
  • выключить зажигание, обязательно проверить, чтобы ручка включения дворников была на положении «выключено» и вставить реле в слот, откуда было изъято нерабочее устройство;
  • включить зажигание и проверить качество работы дворников с учетом новой установленной электрической детали.

Режимы работы дворников на бюджетных автомобилях нередко оказываются достаточно бедными, поэтому можно развить их, установив реле от того же производителя, но с другими параметрами. К примеру, популярной является установка не простого реле дворников на отечественные машины в базовой комплектации, а специального реле с регулировкой паузы срабатывания щеток. Это неплохой вариант, который может значительно улучшить эмоции от поездки на автомобиле и облегчить работу водителя.

Предохранители и прочие электрические связи

Не последним вариантом неполадки в системе работы дворников являются электрические связи и цепи. Первым делом стоит проверить предохранители, которые имеют свойство выходить из строя и просто не пропускать электрический ток в нужное место. Предохранители у большинства авто находятся под капотом, некоторые модели стоит исследовать на предмет блока предохранителей в салоне.

Одной из возможных проблем также могут стать сорванные провода. Если, к примеру, после гаражного сервиса у вас не работают дворники, вполне возможно, что мастера оборвали провода и не исправили неполадку. Следует проследить цепь дворников, если есть такая возможность, а лучше отвезти машину на нормальную станцию и заказать должное восстановление этой проблемы.

Не работает стеклоочиститель Приора во всех положениях.

Рассмотрим момент, когда стеклоочиститель не работает ни в одном положении. В первую очередь необходимо проверить целостность предохранителя F11. Он находится в блоке реле и предохранителей в салоне автомобиля под панелью со стороны водителя. Целостность лучше проверить контрольной лампой, это позволит узнать есть на нём питание или нет. При неисправности предохранителя его необходимо сменить. Если на нём нет питания, то надо проверить включение реле разгрузки замка зажигания К4. Для проверки его достаточно заменить на любе находящееся рядом. Для проверки можно использовать любое универсальное реле находящееся в этом же блоке.

При исправности предохранителя на нём необходимо проверить питание. Если питания нет, то надо снять разъём с переключателя стеклоочистителя и проверить наличие плюса на выводе 53а при включенном зажигании. При наличие питания соединить куском медного провода выводы разъёма 53а и 53 или 53а и 53b. При этом стеклоочиститель должен начать работать с малой или большой частотой. Если этого не происходит то, не убирая перемычки, проверьте наличие плюса на выводах 1 или 2 разъёма стеклоочистителя. В том случае если нет питания, то надо найти обрыв в цепи. Самое вероятное место разъём соединяющий жгут проводов панели приборов и передний жгут проводов.

Если питание есть то, проверьте контрольной лампой вывод 5 разъёма стеклоочистителя. Тусклое свечение лампы свидетельствует от плохом или отсутствии контакта в минусовом проводе и корпуса автомобиля. При исправности цепей неисправен электродвигатель моторедуктора стеклоочистителя или тепловой предохранитель.

Предохранитель защищает двигатель от перегрева из-за примерзания щёток или другого заклинивания приводов. Он находится под крышкой редуктора, при неисправности требует замены. Так же проверяется цепь, когда стеклоочиститель не работает при малой или большой скорости.

2 Возможные причины неисправности новых дворников

Кроме проблемы износа стеклоочистителя, немало автовладельцев нашей страны сталкиваются с таким конфузом, как неисправность новых дворников. Подобного рода проблема почти всегда вгоняет водителя в ступор. Однако не нужно сразу расстраиваться и выбрасывать только что купленную недешевую деталь. Стоит разобраться в проблеме и определить, почему плохо работают новые стеклоочистители.

Попробуем разобраться, какие это могут быть неисправности и как с ними бороться. Например, неисправен моторедуктор стеклоочистителя, повреждена целостность проводов питания моторедуктора, окислились наконечники проводов в колодках соединений. В таких случаях дворники либо чистят плохо, либо не прижимаются к стеклу и не трут вообще. Так или иначе, толку от них мало и, чтобы избавиться от этой проблемы, необходимо тщательно проверить всю систему очистки, при необходимости заменить поврежденные провода. Нелишним будет зачистить наконечники проводов.

Если нарушена целостность переключателя очистителя, то оптимальным выходом станет замена трехрычажного переключателя.

Щетки электродвигателя зависают, не прижимаются к стеклу, коллектор загрязнен или подгорел. Чтобы устранить неисправность нужно проверить коллектор, при необходимости тщательно очистить его, а все поврежденные детали заменить.

Оборван провод в месте обмотки якоря электродвигателя. В этом случае необходимо заменить моторедуктор или сам якорь. Если произошло короткое замыкание при работе электродвигателя, то в таком случае, как и в предыдущем, стоит заменить старый якорь или полностью сам моторедуктор.

Тяги стеклоочистителя деформировались и задевают детали кузова. В данной ситуации необходимо выправить тяги механическим способом.

Если в конструкцию нового стеклоочистителя попал сторонний предмет, то необходимо проверить всю деталь и извлечь предмет, мешающий эффективной работе стеклоочистителя. Вообще, проделывать подобную процедуру стоит не только тогда, когда дворники работают плохо.

Обмотка прерывателя перегорела в месте реле стеклоочистителя. Устранить эту неисправность можно путем замены реле.

Шестерни моторедукторов не прижимаются к пластинной пружине в концевом выключателе. В таком случае нужно подогнуть платину выключателя таким образом, чтобы кулачок смог обогнуть пластину.

Стеклоочиститель чистит покрытие слишком медленно, при этом нередко делая непродолжительные паузы, либо щетки дворников не возвращаются в исходное положение и не полностью прижимаются к стеклу. Эта проблема говорит о неполном замыкании контактов выключателя или об окислении контактов. Чтобы устранить ее, необходимо зачистить контакты концевого выключателя или подогнуть пластину внутри него.

Моторедуктор работает, но щетки не трут. Это говорит о потере целостности шестерни моторедуктора или слабом креплении кривошипа на оси шестерни. Выходом из ситуации станет замена шестерни. Также стоит проверить крепление кривошипа, при необходимости затянуть гайку.

Наиболее распространенные ответы на вопрос: почему скрипят дворники по стеклу? Варианты решения проблемы.

Определить причину возникновения скрипа невозможно с первого раза, так как основанием для этого могут являться совершенно разные факторы, перечисленные дальше.

Первым делом водителю при поиске ответа на вопрос, почему скрипят дворники по стеклу, рекомендуется осмотреть резиновые лезвия и проанализировать давность покупки изделий. Если резиновые полосы огрубели и начали трескаться, то это может служить причиной резкого звука

Не стоит забывать, что после года эксплуатации, эластичные свойства щетки начинают ухудшаться;
Особое внимание стоит обратить на угол наклона щеток относительно поверхности лобового стекла, который должен быть равен 90 градусам. Внимательный осмотр позволяет выявить данную проблему без каких-либо приборов;

Изменение геометрии каркасного дворника вследствие долгой его эксплуатации может привести к неправильному прелеганию лезвия и вызвать соответствующий скрип;
Не стоит забывать, что дворники могут загрязняться и грязь не смывается просто дождевой водой

Автолюбитель, осуществляющий ежемесячное промывание «лезвий» слабым мыльным раствором, не будет задаваться вопросом, почему же скрипят дворники по стеклу;

Исходя из перечисленных выше проблем, можно предложить варианты их решения.

Если резинки дворников не имеют сильных внешних дефектов, хотя и не новые, то существует возможность продлить их срок службы. Для этого потребуется промыть и обезжирить «лезвие» (антибитум) и стереть тряпкой все остатки въевшейся грязи. Нанести на резинки силиконовую смазку и оставить ее подсохнуть на несколько часов. Далее необходимо снова протереть резинку с помощью антибитума, избавив ее от излишков силикона. Результаты должны быть хорошими;
В случае искривления угла наклона дворников, водителю необходимо либо самостоятельно, либо на СТО, подогнуть в нужном направлении поводок стеклоочистителя. Поводок – это «крючок», на котором держится конструкция дворника;
Нарушение конструкции стеклоочистителя, как правило, характерно для изделий каркасного типа. Желательно не экспериментировать с их ремонтом, а купить новые дворники более современного типа

Водителю следует помнить, что покупая новые щетки, следует обращать внимание на особенности конструкции собственного автомобиля и изгиб лобового стекла;

Завершая статью стоит отметить, что залогом качественной работы дворников является своевременный уход и замена. Специалисты не рекомендуют экономить при покупке стеклоочистителей, советуя приобретать изделия гибридного или бескаркасного вида, обладающие отличной аэродинамикой и повышенной износостойкостью.

Дренаж

Вода с лобового стекла просто обязана куда-то сливаться, и это, разумеется, должны были предусмотреть инженеры. Конечно же, у отсека, в котором работает трапеция, есть свое сливное отверстие, но иногда в процессе эксплуатации авто дренаж забивается, и этот факт может выйти боком, особенно с нашими зимами. Внутри могут оказаться осенние листья, весенняя грязь, летняя пыль и зимний соленый песок, которые забивают сливное отверстие. Из-за этого вода просто напросто никуда не уходит, а при минусовых температурах замерзает, сковывая движения стеклоочистителей. Чтобы неприятности с умершими дворниками не повторились, настоятельно рекомендуем проверить чистоту дренажного отверстия. Иначе, несмотря на все ваши усилия, следующей холодной ночью ваши стеклоочистители снова превратятся в недвижимость.

Автомобильные дворники плохо чистят лобовое стекло — как устранить — советы бывалых.

У этого поста — . Если автомобильный дворник перестал хорошо протирать лобовое стекло вашего автомобиля, не спешите его заменить. Он может послужить еще некоторое время.

Средство для мытья посуды спешит на помощь.

Добавьте в бачок для омывания стекол немного средства для мытья посуды. Эффект будет очевидным: стекла станут чище, да и движения дворника более плавными и без характерного скрежета.

Пропорции лучше подобрать экспериментально, в зависимости от объема бачка из расчета: десертная ложка средства для мытья посуды (разумеется, оно должно показывать хорошие результаты, в первую очередь при мытье жирной посуды) на литр воды или антизамерзающей жидкости.

Подобное можно проделать даже если ваши дворники лобового стекла в порядке. Стекла станут значительно чище.

Вернуть жизнь резинкам можно с помощью глицерина.

Купите в аптеке обычный глицерин, самый малый объем, его потребуется совсем не много. Снимите резинки с дворников и помойте их, очистите от грязи, пыли. Чистые сухие (обязательно дайте им просохнуть после мытья) резинки обработайте глицерином. Дайте время резине напитаться и после этого повторно смажьте щедрым слоем глицерина. Второй слой будет хуже впитываться, поэтому через некоторое время просто снимите остатки глицерина чистым полотенцем. Вставьте резинки на их рабочее место, они восстановлены и готовы к эксплуатации.

После процедуры реанимирования глицерином резинки станут эластичнее. Они не будут замерзать и растрескиваться от морозов и регулярной эксплуатации. Но стоит помнить, что такой вариант восстановления применим исключительно для целых, не потрескавшихся резинок и проводить его можно только один раз. После второй и третей реанимационной глицериновой терапии качество резины ухудшается, она изнашивается и начинает царапать стекло.

Факторы, влияющие на плохое протирание дворников:

  • — износ кромки щетки.
  • — деформированы тяги стеклоочистителя.
  • — к пластинной пружине не прижимаются шестерни редукторов.
  • — износилась шестерня редуктора.
  • — попадание в конструкцию устройства инородного предмета.

Схема заднего стеклоочистителя и омывателя ВАЗ-2110, 2111, 2112

Схема включения очистителя и омывателя заднего стекла:

1 – электродвигатель омывателя; 2 – монтажный блок; 3 – выключатель зажигания; 4 – переключатель очистителя и омывателя заднего стекла; 5 – моторедуктор очистителя заднего стекла; К6 – дополнительное реле; А – к источникам питания; В – порядок условной нумерации штекеров в колодке моторедуктора

Положения рычагов подрулевого переключателя:

фиолетовыми пунктирными линиями обозначены нефиксируемые положения переключателя, зелёным иголубым цветом обозначены фиксированные положения переключателя.

Замыкание контактов при различных положениях рычага переключателя стеклоочистителя и омывателя

Положение рычага

Номера замкнутых контактов

Прыжки щетки по стеклу

Обычно щетка стеклоочистителя начинает прыгать по стеклу, оставляя радиальные полосы, в двух случаях. На большой скорости повышается парусность щетки
и ее отжимает от лобового стекла – такой эффект характерен для каркасных стеклоочистителей без спойлера. Если Вы попадаете в такую ситуацию, то рекомендуется поменять щетки на имеющие спойлер или на бескаркасные, обладающие хорошей аэродинамикой. Второй причиной является разболтанный механизм
коромысел классических щеток, узла крепления или поводков системы стеклоочистителя. В такой ситуации требуется проверить люфт поводков и коромысел, правильность крепления щетки к поводку. При необходимости – замените щетки. Третья причина – искривленный поводок дворника
. При этом, обычно, в одну сторону щетка чистит удовлетворительно, а в другую – плохо. В этом случае есть вероятность, что поводок немного закручен “винтом”. В таком случае нужно исправить или заменить поводок стеклоочистителя для того, чтобы чистящее ребро дворника было под прямым углом к поверхности стекла.

Восстановление дворников своими силами

Существует несколько основных способов восстановить дворники на машине и продлить их срок службы:

  • Горячая вода. Самый простым способом привести резиновые части дворников к удовлетворительному состоянию – положить их в горячую воду на полчаса-час. Эта манипуляция поможет размягчить резину и удалит жировые отложения на её поверхности. Этот способ не принесет долговременный эффект, его стоит сочетать с другими вариантами.
  • White Spirit (уайт-спирит). Эффективно удалить жир с поверхности рабочей части дворников поможет White Spirit – популярный растворитель на бензиновой основе. Эта маслянистая жидкость обладает еще и смазывающими свойствами, что значительно облегчит скольжение щеток по лобовому стеклу. Способ применения уайт-спирита – намочить кусок хлопковой тряпки или синтетическую мочалку жидкостью и протереть резиновую поверхность щетки дворника.
  • Бензин. Если поместить резинки стеклоочистителя на некоторое время в бензин, достигается эффект размягчения резины, значительно повышающий ее эластичность. Эффект восстановления свойств стеклоочистителей повышается и обезжиривающими свойствами бензина.
  • Глицерин. Для размягчения затвердевшей резины щеток, поможет глицерин. Это средство можно купить в аптеке. Для достижения наибольшего положительного эффекта, рабочая поверхность дворников должна быть очищена от пыли и грязи, промыта и высушена. Суть метода – нанести глицерин на поверхность и дать ему впитаться в резину. Этот способ можно сочетать с обезжириванием бензином или уайт-спиритом.
  • Механическая обработка. Если резинки на дворниках повреждены и имеют неровности на поверхности, можно попробовать выровнять их. В этом случае имеет смысл воспользоваться мелкой наждачной бумагой, для устранения дефектов. В последствии, рекомендуется обезжирить и размягчить щетки способами, представленными выше.

Дворники плохо прижимались к лобовому стеклу. Решил проблему за 30 рублей!

С наступлением зимы я столкнулся с неприятным явлением — очистители лобового стекла начали оставлять разводы в нескольких местах. Проблемы была особенно выражена с водительской стороны. Я решил самостоятельно разобраться в причинах неисправности, и смог быстро устранить её своими руками. Простым способом поделюсь далее в статье.

В случае, когда дворники начинают оставлять разводы на стекле, многие автовладельцы меняют щётки стеклоочистителя. Но я сразу отказался от этой идеи. Щётки были поменяны три месяца назад на качественные, поэтому не могли износиться за этот период. Стало понятно, что проблема кроется в поводках стеклоочистителей. Ситуация с их заменой выглядит непривлекательно.

Я нашёл комплект оригинальных поводков на свой автомобиль, но его цена удивила. Он обошёлся бы мне в 11000 рублей. Китайские аналоги стоят дешевле примерно в два раза, но их качество явно ниже, да и сумма всё равно остаётся немаленькой. Было решено попробовать восстановить старые поводки. Оказалось, что сделать это не так сложно, как может показаться.

Поводки прижимаются к лобовому стеклу за счёт пружины, установленной внутри них. Со временем она растягивается, и усилие на поверхность становится меньше. На износ пружины влияет её длительное нахождение в «сервисном» режиме. Многие водители поднимают дворники зимой, чтобы они не покрывались льдом. Решение полезное, но стоит быть готовым к проблемам с прижиманием очистителей к стеклу.

Сперва я снял поводки, эта процедура может быть нелёгкой. Поводки прикипают к шлицам, поэтому сдёрнуть с места их проблематично. Я подложил ветошь между щётками и лобовым стеклом. Одной рукой тянул поводок на себя, а другой несильно стучал по ним примерно посередине. Этот способ позволил без особых усилий демонтировать оба элемента.

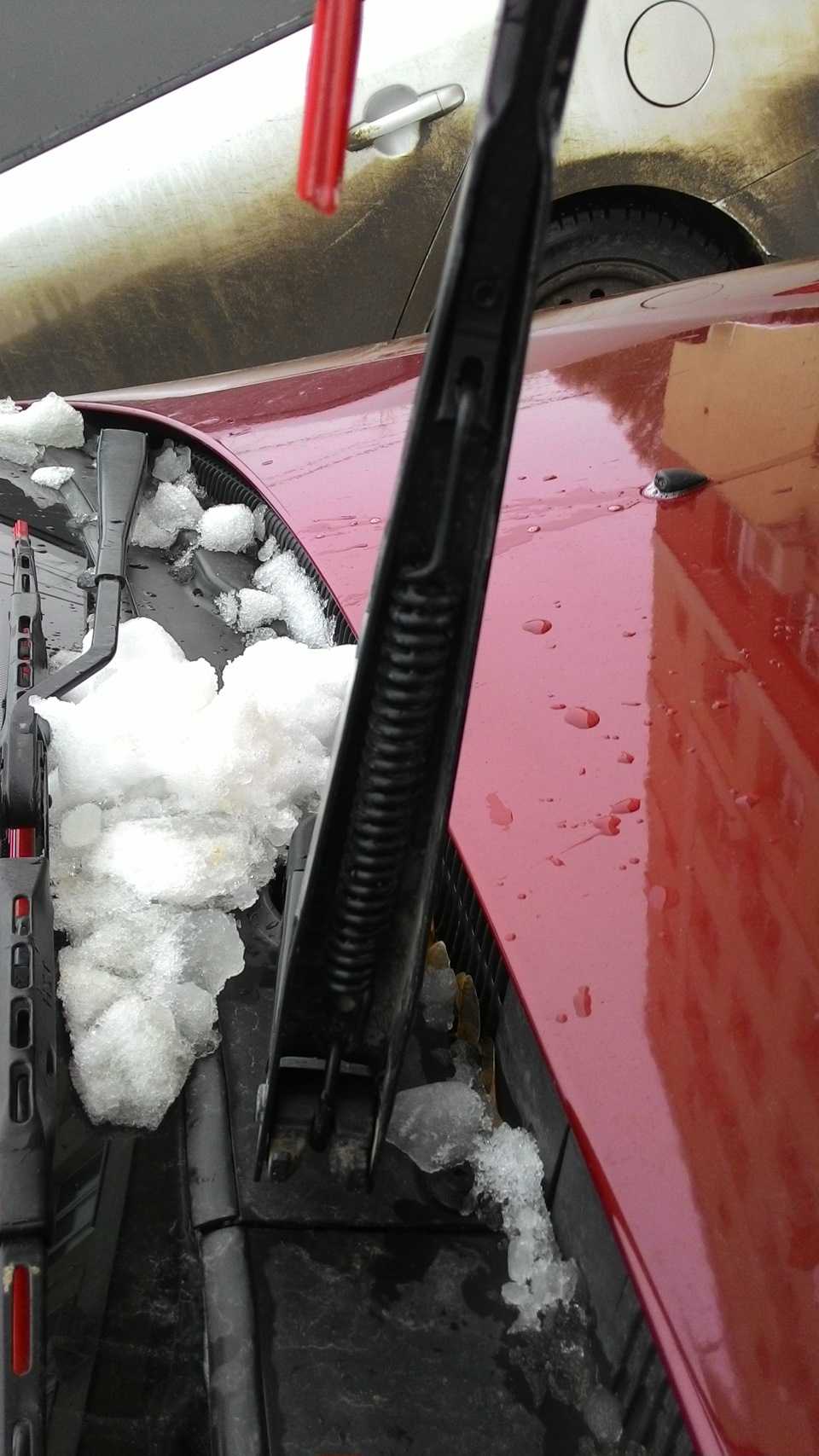

С обратной стороны поводка находится пружина, которую нужно снять. Я сделал это при помощи тисков и стальной проволоки. Поводок зажал в тиски, а проволокой вытянул крепление пружины на себя

Держится она туго, поэтому важно соблюдать технику безопасности. Как минимум, стоит надеть защитные очки

В теории можно заняться восстановлением пружины, например, подрезать несколько витков. Но я решил отправиться в крупный магазин запчастей для отечественных автомобилей. По старой пружине продавец подобрал новую. Изначально она предназначается для тормозной системы, но отлично подошла для поводков. Новую пружину я установил аналогичным способом, при помощи проволоки. Теперь дворники отлично убирают грязь и не «прыгают» по стеклу.

Доработка стеклоочистителей на Приоре

Владельцы “Приоры” отмечают два недостатка системы очистки лобового стекла: медленная работа дворников и 4 рабочих хода дворников при включении омывателя, когда достаточно было бы двух. В статье рассмотрены причины этих недостатков и приведены пути их решения путем доработки стеклоочистителя “Приоры”.

Как ускорить работу дворников “Приоры”

Проблема медленной работы дворников проявляется с течением времени. Скорость может снизиться в несколько раз, стеклоочистители начинают двигаться медленно даже по мокрому стеклу, залитому дождем. Причин неисправности три:

  • неисправность двигателя;
  • плохая работа шарниров дворников;
  • проблемы с электропитанием двигателя.

Неисправность двигателя может заключаться в износе щеток или подшипников. Но двигатель дворников достаточно надежен, поэтому чаще причина в шарнирах или электропитании.

Наладить работу шарниров можно при помощи качественной смазки. Для этого надо снять трапецию с моторчиком, промыт шарнирные соединения и нанести смазку, которая не густеет при низких температурах.

Проблемы электропитания решает доработка схемы стеклоочистителей “Приоры”. В схеме включения дворников имеется множество электросоединений и контактов, которые со временем окисляются. В результате происходит падение напряжения, подаваемого на электродвигатель дворников, и он не развивает требуемую мощность.

Для этого понадобятся:

  • 5-контактное реле — 3 шт.;
  • 5-контактный разъем моторчика реле;
  • круглые клеммы — 5 шт.;
  • провод сечением 2,5 мм.

Схема подключения предполагает установку трех реле в разрыв проводов перед моторчиком стеклоочистителя и не вносит изменений штатную проводку авто (рисунок 1). В результате напряжение, подаваемое к двигателю через контакты и выключатели дворников, управляет лишь включением реле, которые без потерь подают на двигатель напряжение бортовой сети.

Особое внимание нужно уделить изоляции проводов контактов. Блок реле нужно установить в подходящий пластиковый футляр и заделать отверстия, чтобы предотвратить попадание влаги, которая может вызвать окисление контактов и поломку реле

Таким образом решается проблема медленной работы моторчика дворников.

При пользовании омывателем ветрового стекла “Приоры” дворники делают четыре прохода вместо двух, как на большинстве авто.

Исправить этот “баг” может доработка стеклоочистителя “Приоры”. Она состоит в доработке реле стеклоочистителя, после которой количество взмахов уменьшится.

Работа требует минимальных навыков обращения с паяльником, чтобы суметь произвести замену одного резистора в реле.

Для модернизации реле дворников понадобятся:

  • резистор 40-70 кОм;
  • отвертка или нож;
  • паяльник;
  • припой;
  • канифоль.

Количество движений дворников при включении омывателя зависит от одного из резисторов в схеме реле. Его сопротивление равно 141 кОм, а для двух циклов необходим резистор примерно 51 кОм.

Чтобы модернизировать реле, необходимо выполнить такие действия:

снять реле дворников с панели предохранителей;

  • ножом или отверткой вскрыть и разобрать реле;
  • нагреть паяльник;
  • выпаять резистор 140 км;

припаять на на освободившееся место резистор 40-70 кОм ( при большем сопротивлении дворники могут делать 3-4 хода вместо 2);

Примечание: если нет резистора подходящего номинала, можно заменить его последовательным или параллельным соединением резисторов подходящего номинала. Например, припаять последовательно два соединенных резистора по 20 кОм (получится 40 кОм) или два параллельно соединенных резистора по 100 кОм (получится 50 кОм).

  • собрать корпус реле;
  • установить реле на панель предохранителей;
  • проверить работоспособность реле, кратковременно включив омыватель стекла.

Доработка стеклоочистителя “Приоры” завершена. Дворники станут выполнять два хода.

Также можно установить дополнительный регулятор паузы между движениями дворников на основе переменного резистора. Для этого понадобятся:

  • провода;
  • разъемы “папа” и “мама”;
  • переменный резистор.

Чтобы установить регулятор, необходимо выполнить такие действия:

  • припаять к резистору два провода;
  • установить на концы проводов разъемы “папа” и “мама”;
  • разобрать кожух рулевой колонки;
  • найти желтый провод с зеленой полосой;
  • вытащить разъем провода из колодки;
  • один провод, идущий от переменного резистора, подключить к колодке, другой — к наконечнику отключенного от нее желто-зеленого провода;
  • закрепить переменный резистор в доступном месте (например, на рулевой колонке);
  • собрать кожух колонки.

Такая доработка дворников “Приоры” неосуществима на автомобилях “люкс”-класса, оснащенных датчиками дождя.

Крепления

Начнем с банального — первым делом проверяем гайки на валах самих дворников. Возможно, именно этой зимой они ослабли и требуют подтяжки. При этом, все остальные детали механизма могут работать исправно, но примерзшие стеклоочистители просто не будут подниматься из-за ослабших креплений. Проверить эту версию довольно просто — достаточно попытаться подвигать дворники по стеклу руками. Если это получилось, то стоит снять защитные резиновые или пластиковые колпачки у основания дворников и затянуть гайки на креплениях. Но если щетки плотно сидят на положенном им месте и не двигаются с места, то, возможно, проблема может быть несколько глубже, чем вы рассчитывали.
