Схема блока предохранителей нивы (ваз 21214, 21213) инжектор и карбюратор

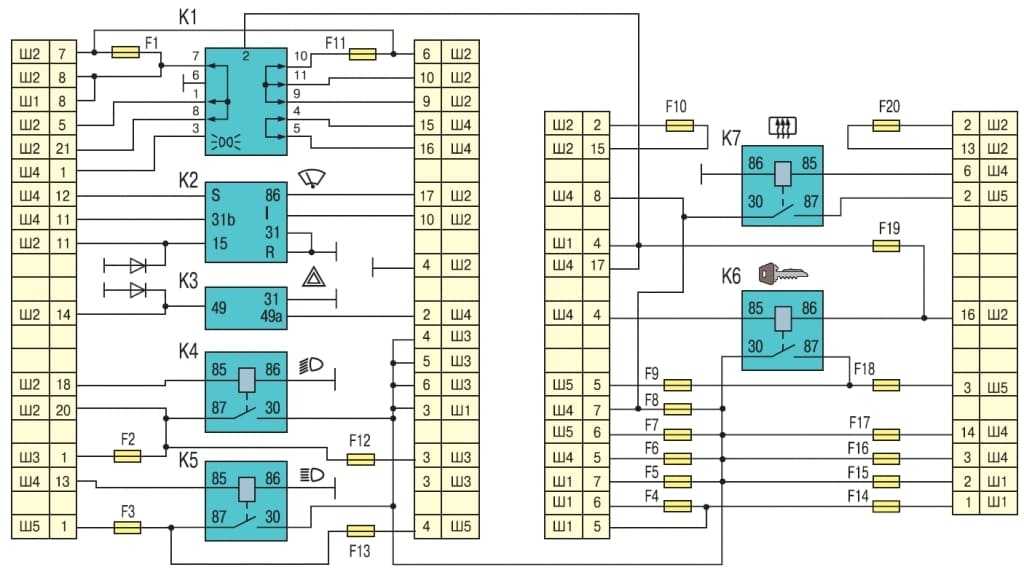

Основной и дополнительный блоки предохранителей

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

F11 (8А)	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)	Лампы и реле заднего противотуманного огня
F14 (16А)	Прикуриватель
F15 (16А)	Резервный
F16 (8А)	Резервный

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

F1 (16А)	Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
F2 (8А)	Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3 (8А)	Левая фара (дальний свет), контрольная лампа включения дальнего света
F4 (8А)	Правая фара (дальний свет)
F5 (8А)	Левая фара (ближний свет)
F6 (8А)	Правая фара (ближний свет)
F7 (8А)	Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света
F8 (8А)	Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией
F9 (8А)	Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения
F10 (8А)	Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
F11, F12 (8А)	Резерв
F13 (8А)	Контакты реле противотуманного света в задних фонарях
F14 (16A)	Прикуриватель
F15 (16A), F16 (8A)	Резерв

№ и номинал предохранителя	Защищаемая цепь
Основной блок
1 (16А)*	Электростеклоподьемники передних дверей Электропривод боковых зеркал
2 (16А)**	Электровентилятор климатической установки, компрессор кондиционера
9 (16А)*	Обогреватели боковых зеркал
10 (16А)*	Плафон освещения салона центральный
Дополнительный блок
15 (16А)*	Электровентилятор климатической установки, компрессор кондиционера

Демонтаж и подключение генератора на Нивах 2121: поэтапная инструкция

На автомобилях Нива 21214 стоит генератор типа 9412.3701, на ВАЗ 21213 – типа 371.3701, на Ниве Шевроле установлен генератор 2123.

Все они представляют собой электромашины переменного тока с электромагнитным возбуждением, имеющие встроенный выпрямительный блок с кремниевыми диодами и электронным регулятором напряжения.

Максимальный ток, который вырабатывает генераторный узел типа 9412.3701, составляет 80 А, напряжение — 13,2 — 14,7 В, вращение – правое.

Конструкция узла 21214

Крышки узла крепятся со статором с помощью 4-болтов. В крышках установлены подшипники. В них осуществляется вращение вала ротора. В переднем подшипнике внутренняя обойма зажата гайкой вместе с упорным кольцом и шайбой. В задней крышке также запрессован 2-й подшипник.

Статор имеет 3-х фазную обмотку, одни из концов которой соединяются с выпрямительным блоком, состоящим из 6 диодов. Из них — 3 диода отрицательные, 3 — положительные. Соответственно полярности они впрессованы в пластины. Вся конструкция составляет выпрямительный блок, который расположен на тыльной крышке генераторного узла закрытого защитным кожухом.

В конструкцию узла входят также контактные кольца, щетки. На тыльной стороне задней крышки находится щеткодержатель, который конструктивно соединен с регулятором напряжения. В выпрямителе находится конденсатор, обеспечивающий защиту электросети от скачков напряжения.

Основные неисправности и способы их устранения

Проверка исправности агрегата выполняется с помощью мультиметра. После того, как будет запущен мотор, напряжение на клеммах аккумулятора должно составлять 13,6 В. Если значение выше или ниже, это говорит об обрыве или замыкании обмоток, окислении контактных колец, неисправности в щеточном узле, регуляторе напряжения.

Генераторный узел может плохо работать из-за слабого натяжения ремня или его обрыве. В этом случае нужно отрегулировать натяжение или заменить ремень. Неисправный регулятор напряжения, подлежит замене.

Если обнаружен пробой, замыкание, повреждение обмоток ротора, его следует заменить. При обрыве или замыкании в обмотках статора требует его замены. При повреждении диодов меняется выпрямительный блок.

Нюансы переноса генератора

Недостатком отечественных внедорожников Нива является расположение генераторного агрегата — внизу моторного отсека. На него постоянно попадают загрязнения при передвижении по бездорожью, кроме того постоянно капает ОЖ. Решает проблему перенос генератора наверх (автор видео – SARTANETS).

Для переноса понадобится набор ключей, кронштейн, болты крепления, клиновой ремень. Сделать кронштейн переноса генератора можно своими руками по приведенному ниже чертежу.

Чертеж самодельного кронштейна

Последовательность действий при переносе:

Демонтируем пропеллер, помпу и снимаем ремень.
Открутив штатный кронштейн, можно снимать генератор.
Спиливаем наплыв вокруг борта ГБЦ и на блоке цилиндров.
Затем следует выкрутить два болта и две шпильки.
Далее устанавливается узел на новый кронштейн и производится окончательная сборка.

1. Схематическое изображение откручивания крепежного материала2. Авто со снятым ремнем3. Агрегат на новом месте

Таким образом, перенести генераторный узел наверх несложно.

Руководство по снятию и подключению генератора

Для снятия агрегата необходимо подготовить набор инструментов: ключи на «10» и «19», трещетки с головками, молоток и небольшой удлинитель.

Процесс состоит из следующих действий:

В первую очередь снимается отрицательная клемма с АКБ.
Далее необходимо демонтировать защиту двигателя и правый брызговик.
Затем с помощью молотка аккуратно выбиваем крепежный болт и вынимаем.
На следующем этапе нужно отсоединить все провода, идущие к генератору: штекер и провода затянутые гайкой.
Затем откручивается вернее крепление, на котором находится натяжитель ремня.
Сняв ремень узел можно демонтировать через отверстие, которое образовалось после снятия защиты.
После замены или ремонта агрегат устанавливаем на место в обратном порядке.

Схема подключения к электросети

Цена вопроса

Генератор ВАЗ 21214 имеет хорошую ремонтоспособность, что позволяет значительно экономить средства, если вовремя делать замену изношенных или поломанных деталей.

Если менять агрегат в сборе, то стоимость замены выйдет следующая:

генератор 21214 – 3125 руб.;
нижнее крепление – 133 руб.;
болт крепления — 53 руб.;
натяжная планка – 55 руб.;
реле РС-527 – 57 руб.

Сигнальная лампа моргает

Моргание индикатора АКБ, как правило, указывает на проблемы в щеточном узле, а также на возникновение КЗ выводов «Ш» и «-» регулятора напряжения. Щетки, в свою очередь, могут «зависать», не доставая до контактных колец ротора при малых и средних оборотах. Как их починить, вы уже читали в нашей инструкции. Однако причиной того, что пропала зарядка на Ниве 2121, 2131, 21214 и 4×4 Урбан, не всегда являются вышеупомянутые составляющие под капотного пространства. В частности, виновником слабой зарядки или ее полного отсутствия становится вовремя необслуженный аккумулятор с недостаточным объемом электролита или замкнутыми банками, незатянутые и окислившиеся клеммы, перебитые и оплавленные провода. Дополнительные трудности возникают при накоплении на подвесном оборудовании грязи, пыли, следов ГСМ и др.

Характерные черты неисправностей

Имеется несколько показателей, согласно которым можно судить о поломке бензонасоса на ВАЗ 2114 или входящих в его комплектацию составных элементов. Но при этом, обязательно проверить в самом ли деле неполадки в топливном насосе, потому что можно затратить средства на приобретение другого, а на деле получится, что проблема не в нем:

Мотор не запускается, это может говорить о неисправностях в помпе. Сначала следует проконтролировать функционал свечей, имеется ли искра. Проверке подлежит и электронная система управления.
Стоит проверить уровень давления внутри топливной системы. Когда бензонасос работает без перебоев, создается давление 3,2 бар. Исходя из вида мотора, особенности бензонасоса могут различаться:

Если объем двигателя составляет полтора литра, то самым приемлемой величиной является 285-325 кПа.
Если размер двигателя равен 2 литра, то оптимальными показателями являются от 375-390 кПа.

Нет сигнала, который не попадает на помпу. Это возникает при попытках запустить двигатель. Когда система осуществляет свою деятельность верно, запуск мотора вызывает небольшую вибрацию помпы. Если вибрация отсутствует, то имеет смысл проверить контакты.
Троит силовая установка, еще одна не очевидная черта неполадки с топливной помпой. Но лучше проверить, так как есть вероятность, что виноват бензонасос.
Мотор дергается. Что отмечается так же на не высоких оборотах и на старте. В этом случае проблема может состоять в неполадках самого насоса или в сетке, требующей замены.

Большинство автовладельцев приобретают полностью топливную систему, включающую фильтр, датчик, поплавок, заборную камеру и помпу. Это приобретение стоит в пределах 3 тыс. руб. Более выгодным является покупка одного насоса, цена на который менее 1 тыс. руб. Случается так, что при поломке насоса остальные составные части топливной системы остаются исправными и готовы к последующему использованию.

Где находится ДТОЖ двигателя ваз 2123

Датчик температуры охлаждающей жидкости — электрический резистор, в который встроен термометр. Устройство называется термистором. Принцип работы прост: при изменении температуры меняется сопротивление, что оказывает влияние на исполнительную часть системы. Для измерения показаний термистора используется мультиметр, настроенный на сопротивление.

Схема соединений системы управления двигателем ВАЗ-21214 с центральным впрыском топлива под нормы токсичности США-83 с контроллером 21214-1411010 (типа EFI-4) на автомобилях ВАЗ-21214: 1 -контрольная лампа «CHECK ENGINE»; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы системы охлаждения двигателя*;

4 — электроподогреватель впускной трубы; 5 — датчик температуры воздуха; 6 — датчик абсолютного давления; 7 — датчик температуры охлаждающей жидкости; 8 — колодка, присоединяемая к датчику положения дроссельной заслонки; 9 — агрегат центрального впрыска топлива; 10 — колодка, присоединяемая к регулятору холостого хода;

11 — колодка, присоединяемая к форсунке; 12 — колодка диагностики; 13 — контроллер; 14 — датчик детонации; 15 — датчик скорости; 16 — датчик концентрации кислорода; 17 — адсорбер; 18 — аккумуляторная батарея; 19 — главное реле; 20 — блок плавких предохранителей системы управления двигателем; 21 — реле включения электробензонасоса;

22 — реле включения электровентилятора*; 23 — реле включения электроподогревателя впускной трубы; 24 — предохранитель защиты электроподогревателя; 25 — реле включения стартера; 26 — реле зажигания; 27 — основной блок предохранителей автомобиля (фрагмент); 28 — свечи зажигания; 29 — тахометр; 30 — электробензонасос с датчиком уровня топлива;

31 — модуль зажигания; 32 — датчик положения коленчатого вала; 33 — выключатель плафона, расположенный на стойке двери водителя; 34 — блок управления автомобильной противоугонной системы**; 35 — индикатор состояния автомобильной противоугонной системы**; А — провод, идущий к штекеру «50» выключателя зажигания;

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной системы; в — индикатора состояния автомобильной противоугонной системы; г — датчика скорости; д — агрегата центрального впрыска топлива; е — электробензонасоса и датчика концентрации кислорода; ж — модуля зажигания; з — датчика абсолютного давления.

Схема соединений системы управления двигателем ВАЗ-21214 с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером 2123-1411020-10 (типа MP 7.0) на автомобилях ВАЗ-21214: 1 — контрольная лампа системы управления двигателем; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы системы охлаждения двигателя;

4 — выключатель плафона, расположенный на стойке двери водителя; 5 — индикатор состояния автомобильной противоугонной системы; 6 — блок управления автомобильной противоугонной системы; 7-датчик температуры охлаждающей жидкости; 8 — датчик расхода воздуха; 9 — дроссельный узел; 10 — колодка, присоединяемая к датчику положения дроссельной заслонки;

11 — колодка, присоединяемая к регулятору холостого хода; 12 — контроллер; 13 — датчик концентрации кислорода; 14 — датчик детонации; 15 — датчик положения коленчатого вала; 16 — датчик скорости; 17 — адсорбер; 18 — аккумуляторная батарея; 19 — главное реле; 20 — колодка диагностики; 21 — блок плавких предохранителей системы управления двигателем;

22 — реле включения электробензонасоса; 23 — реле включения электровентиляторов; 24 — основной блок предохранителей автомобиля (фрагмент); 25 — колодка, присоединяемая к дополнительному жгуту проводов*; 26 — модуль зажигания; 27- тахометр; 28 — электробензонасос с датчиком уровня топлива; 29 — форсунки;

30 — свечи зажигания; А — провод заднего жгута проводов, присоединяемый к выключателю 4; Б — провода, присоединяемые к штекеру «1» блока предохранителей 24 (один провод идет к штекеру «15» выключателя зажигания, а другой к штекеру «85» реле зажигания); В — провода заднего жгута проводов, присоединяемые к указателю уровня топлива.

Электрооборудование автомобиля ВАЗ 21214

Обозначения на схеме

1. Левый передний фонарь. 2. Фары. 3. Датчик температуры охлаждающей жидкости. 4. Звуковой сигнал. 5. Датчик положения дроссельной заслонки. 6. Датчик массового расхода воздуха. 7. Электромагнитный клапан продувки адсорбера. 8. Форсунки. 9. Правый передний фонарь. 10. Боковые указатели поворота. 11. Аккумуляторная батарея. 12. Электродвигатель отопителя. 13. Дополнительный резистор электродвигателя отопителя. 14. Выключатель контрольной лампы блокировки дифференциала.15. Реле очистителя ветрового стекла. 16. Стартер 21214. 17. Электродвигатель очистителя ветрового стекла.18. Генератор ВАЗ-21214. 19. Электродвигатель смывателя ветрового стекла.20. Модуль зажигания. 21. Свечи зажигания.22. Контроллер. 23. Регулятор холостого хода. 24. Индикатор состояния АПС. 25. Датчик указателя температуры.26. Датчик контрольной лампы давления масла. 27. Штепсельная розетка для переносной лампы(*). 28. Выключатель контрольной лампы уровня тормозной жидкости. 29. Колодка диагностики. 30. Реле включения обогрева заднего стекла. 31. Реле включения дальнего света фар. 32. Реле включения ближнего света фар. 33. Электробензонасос с датчиком уровня топлива. 34. Реле включения стартера. 35. Дополнительный блок предохранителей.36. Основной блок предохранителей. 37. Реле-прерыватель указателей поворота и аварийной сигнализации. 38. Выключатель света заднего хода. 39. Выключатель стоп-сигнала. 40. Прикуриватель ВАЗ-21214. 41. Переключатель наружного освещения.42. Лампы подсветки рычагов управления отопителем. 43. Выключатель заднего противотуманного света. 44. Выключатель обогрева заднего стекла. 45. Переключатель электродвигателя отопителя. 46. Переключатель очистителя и омывателя заднего стекла. 47. Выключатель аварийной сигнализации. 48. Выключатель зажигания. 49. Выключатель освещения приборов. 50. Переключатель очистителя ветрового стекла. 51. Выключатель омывателя ветрового стекла. 52. Выключатель звукового сигнала. 53. Переключатель указателей поворота. 54. Переключатель света фар. 55. Реле электробензонасоса. 56. Датчик скорости автомобиля. 57. Выключатели плафонов, расположенные в стойках дверей. 58. Плафоны освещения салона. 59. Электродвигатель омывателя заднего стекла. 60. Комбинация приборов. 61. Выключатель контрольной лампы стояночного тормоза. 62. Главное реле. 63. Задние фонари. 64. Фонари освещения номерного знака. 65. Электродвигатель очистителя заднего стекла. 66. Элемент обогрева заднего стекла. 67. Датчик положения коленчатого вала. 68. Датчик детонации. 69. Датчик кислорода ваз. 70. Реле электровентиляторов. 71. Электровентиляторы. 72. Блок предохранителей системы впрыска. 73. К плафону освещения салона. 74. К выключателю плафона освещения в двери водителя. 75. Блок управления АПС.

Электрическая схема ВАЗ-21214М 2011 года

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО 21214-3724010-44

1 – фара правая;
2 – реле стартера;
3 – колодка жгута переднего к колодке жгута панели приборов;
4 – датчик температуры воздуха;
5 – датчик температуры охлаждающей жидкости;
6 – датчик контрольной лампы давления масла;
7 – сигнал звуковой ваз-21214;
8 – датчик уровня тормозной жидкости;
9 – фара левая;
10 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
правого;
11 – колодки жгута переднего и электродвигателя стеклоочистителя;
12 – электродвигатель стеклоочистителя;
13 – колодки жгута переднего и провода соединительного стартера;
14 – стартер;
15 – батарея аккумуляторная;
16 – генератор;
17 – колодка жгута переднего и провода соединительного генератора;
18 – боковой указатель поворота правый;
19 – подфарник правый;
20 – электродвигатель омывателей;
21 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
левого;
22 – подфарник левый;
23 – боковой указатель поворота левый.

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ СИСТЕМЫ ЗАЖИГАНИЯ 21214-3724026-44

1 – контроллер;
2 – колодка диагностики;
3 – датчик массового расхода воздуха;
4 – датчик температуры охлаждающей жидкости;
5 – датчик фаз;
6 – модуль электробензонасоса;
7– колодка жгута проводов панели приборов к колодке жгута проводов заднего;
8 – катушки зажигания;
9 – свечи зажигания;
10 – педаль акселератора электронная;
11 – дроссельный патрубок с электроприводом;
12 – электровентилятор системы охлаждения двигателя правый;
13 – электровентилятор системы охлаждения двигателя левый;
14 – датчик детонации;
15 – колодки жгута проводов системы зажигания и жгута проводов форсунок;
16 – форсунки ваз-21214;
17 – электромагнитный клапан продувки адсорбера;
18 – датчик кислорода управляющий;
19 – датчик кислорода диагностический;
20 – датчик положения коленчатого вала;
21 – блок управления АПС;
22 – индикатор состояния АПС;
23 – блок предохранителей ЭСУД;
24 – предохранитель цепи питания электробензонасоса;
25 – реле электробензонасоса;
26 – реле электровентилятора системы охлаждения двигателя левого;
27 – реле электровентилятора системы охлаждения двигателя правого;
28 – реле зажигания;
29 – колодка жгута проводов системы зажигания к колодке жгута проводов панели
приборов.

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ 21214-3724030-44

1 – реле дополнительное;
2 – реле-прерыватель указателей поворота;
3 – реле стеклоочистителя;
4 – выключатель зажигания;
5 – выключатель аварийной сигнализации;
6 – реостат;
7 – переключатель света фар и указателей поворота;
8 – переключатель очистителя и омывателя ветрового стекла;
9 – блок предохранителей основной;
10 – блок предохранителей дополнительный;
11 – комбинация приборов;
12 – выключатель наружного освещения;
13 – выключатель очистителя заднего стекла;
14 – выключатель обогрева заднего стекла;
15 – выключатель заднего противотуманного огня;
16 – переключатель электродвигателя отопителя;
17 – дополнительный резистор электродвигателя отопителя;
18 – электродвигатель отопителя;
19 – реле дальнего света фар;
20 – реле ближнего света фар;
21 – реле обогрева заднего стекла;
22 – реле заднего противотуманного огня;
23 – прикуриватель ваз-21214;
24 – датчик включения дифференциала;
25 – выключатель сигнала торможения;
26 – выключатель лампы света заднего хода;
27 – выключатель контрольной лампы ручного тормоза;
28 – осветитель;
29 – осветитель;
30 – колодка жгута панели приборов к жгуту переднему;
31 – колодка жгута панели приборов к радиоаппарату;
32 – колодка жгута панели приборов к жгуту системы зажигания;
33 – колодка жгута панели приборов к жгуту заднему;
34 – контрольная лампа включения дифференциала;
35 – контрольная лампа обогрева заднего стекла;
36 – выключатель сигнала положения педали сцепления;
37 – датчик скорости.

СХЕМА ЖГУТА ПРОВОДОВ ЗАДНЕГО 21214-3724210-44

1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов;
2 – колодка жгута проводов заднего к колодке жгута проводов системы зажигания;
3 – включатель плафона освещения салона в стойке двери водителя;
4 – включатель плафона освещения салона в стойке двери пассажира;
5 – плафон освещения салона левый;
6 – плафон освещения салона правый;
7 – электрический бензонасос с датчиком указателя уровня топлива;
8 – элемент обогрева заднего стекла;
9 – дополнительный сигнал торможения;
10 – фонарь правый;
11 – фонарь левый ваз-21214;
12 – фонарь освещения номерного знака;
13 – фонарь освещения номерного знака;
14 – электродвигатель очистителя заднего стекла;
15 – электродвигатель омывателя заднего стекла.

Панель приборов

Для последующих модификаций ВАЗ 2121 была основательно переработана панель приборов. В частности изменился дизайн и расположение контрольных ламп, а также появились новые шкалы на указателях панели приборов.

Оригинальная схема электропроводки ВАЗ 21214 – жгут панели приборов и контрольных ламп

Все контролирующие приборы объединены между собой. Данная комбинация состоит, в частности, из:

спидометра;
тахометра;
указателя температуры ОЖ;
12 ламп-индикаторов;
датчика заряда АКБ;
указателя уровня горючего.

ПОДРОБНОСТИ: ВАЗ 2131 Нива: цена ВАЗ 2131 Нива, технические характеристики ВАЗ 2131 Нива, фото, отзывы, видео

Все они располагаются на панели.

На принципиальной схеме изображены комбинации имеющихся на панели приборов:

тахометр (1);
стабилизатор (2);
подсветка панели (3);
указатель разогрева ОЖ (4);
уровень бензина (5);

системы снижения уровня токсичности (6);
обогрева стекла багажной двери (7);
противотуманных фар (8);
дальнего света (9);
наружного освещения (10);
сигналов поворота (11);
уровня ТЖ (13);
давления масла (14);
блокировки дифференциала (15);
резерва горючего (16);
ремней безопасности (17);
тормоза стояночного (18).

D1, D2 – это диоды (тип IN4002).

В автомобилях, выпущенных до 96 года, есть еще вольтметр (на схеме – 12).

И, наконец, имеются два резистора:

R1 – на 470 Ом (0,25 Вт);
R2 –51 Ом, (5 Вт).

Штаны из нержавейки

Вот тут самое время рассказать о доработках двигателя. Установлен новый распределительный вал, изготовленный по расчетам ЛСГА. Разумеется, в комплекте с валом монтируют и новую шестерню для точной регулировки фаз газораспределения. Так же в контроллер зашита фирменная программа управления двигателем от ЛСГА.

Вместо серийного выпуска схемы 4 в 1 установлен «дымарь» 4-2-1 с длинными «штанами» (они как раз отвечают за прирост крутящего момента) из нержавеющей стали. В связи с изменением выпускной системы монтируется и удлиненный шнур кислородного датчика. Вместо стандартного глушителя — так называемый тихий прямоточный. Кроме того, доработаны каналы головки блока цилиндров и клапаны.

Например, их запорные фаски теперь под углом 30 градусов вместо штатных 45, а это в определенный момент дает увеличение расхода воздуха и в конечном счете хорошие «низы» мотору. Вопрос экологии Нивы ЛСГА не остался за кадром. За дополнительную плату в измененную систему выпуска монтируют спортивный нейтрализатор.

Существует и экономный вариант — перенос на новое место штатного нейтрализатора. Но он сопровождается небольшой потерей мощности (порядка 2 л.с.).

Набор оригинальных компонентов для Нивы ЛСГА — 95. Версию со 105-сильным двигателем дополняет еще доработанная головка блока цилиндров.Набор оригинальных компонентов для Нивы ЛСГА — 95. Версию со 105-сильным двигателем дополняет еще доработанная головка блока цилиндров.

В результате полного комплекса доработок двигатель Нива ЛСГА выдает 106 л.с. при 5170 об/мин.

Максимальный крутящий момент достигает 163 Н.м при 4080 об/мин. Причем прирост момента в сравнении с серийным мотором есть с самых «низов», но самый большой довесок выпадает как раз на промежуток 3200–4800. Это и обеспечивает столь приятную разгонную динамику Нивы (читай — эластичность мотора) на высших передачах в том диапазоне скоростей, где раньше ее не было.

В ходе доработки головки блока цилиндров одной пришлось пожертвовать. Она распилена на куски для изучения каналов, толщины стенок и т.д.В ходе доработки головки блока цилиндров одной пришлось пожертвовать. Она распилена на куски для изучения каналов, толщины стенок и т.д.

Сейчас невозможно представить грамотную разработку без применения компьютера. Вот и с двигателем Нивы применяли программу имитации потоков.Сейчас невозможно представить грамотную разработку без применения компьютера. Вот и с двигателем Нивы применяли программу имитации потоков.

Внешние скоростные характеристики доработанных версий 105, 95, 90 л.с. в сравнении с серийным мотором.Внешние скоростные характеристики доработанных версий 105, 95, 90 л.с. в сравнении с серийным мотором.

Мощность двигателя Нивы ЛСГА 105 на фоне серийного агрегата.Мощность двигателя Нивы ЛСГА 105 на фоне серийного агрегата.

Мощность хорошо продает, а на дороге важнее крутящий момент. Сравните кривые крутящего момента доработанного и серийного мотора. Характеристики сняты на стенде MAHA.Мощность хорошо продает, а на дороге важнее крутящий момент. Сравните кривые крутящего момента доработанного и серийного мотора. Характеристики сняты на стенде MAHA.

Последовательно спустимся сверху вниз по остальным ступеням доработок.

Нива ЛСГА 95 л.с. — это перечисленный набор минус доработанная головка блока цилиндров и клапаны. ЛСГА 94 л.с. — минус прямоточный глушитель. ЛСГА 90 — минус доработанная система выпуска.

В этом варианте остается только новый распредвал, шестерня точной регулировки фаз, программа управления ЛСГА, настройка на стенде MAHA.

Остается намекнуть — все наработки для двигателя Шевроле Нивы вполне пригодны и для Лады 4х4.

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl Enter

Магазины запчастей chevrolet niva в городе москва

Вы можете выбрать интересующую деталь для автомобилей Chevrolet NIVA Chevrolet NIVA и произвести заказ и покупку запчастей в Москве он-лайн, а так же их установку в одном из наших сервисных центров по стандартам официального дилера

Укажите марку модель и VIN номер автомобиля для более точного подбора запчастей или выберите его из гаража.

Укажите каталожные номера запчастей или просто напишите какие запчасти вам нужны списком, а наш специалист подберет верные номера, уточнит цены и наличие.
