Как поменять и натянуть ремень ГУР?
Все мы знаем, что, помимо двигателя, под капотом автомобиля есть ряд вспомогательных систем, включая кондиционер, генератор переменного тока и гидроусилитель руля. Сходство у них в том, что все они приводятся в движение с помощью системы шкивов и ремней, которые передают крутящий момент к ним от мотора. В ряде случаев все вспомогательные элементы приводятся в движение одним единственным ремнём, который, как правило, называют приводным. Но на некоторых автомобилях система гидроусилителя руля имеет свой собственный ремень. Как и все другие резиновые детали, с течением времени эти ремни изнашиваются и должны быть заменены, прежде чем они порвутся и приведут к другим потенциальным неисправностям сопутствующих механических компонентов.
Что касается общих симптомов, когда пришло время замены ремня ГУР, то некоторые из наиболее распространённых признаков включают в себя визжащий шум из-под капота при запуске двигателя, либо видимые трещины на ремне, порезы или вмятины.
Признаки необходимости замены
Владелец транспортного средства может определить что пришло время менять обозначенное резинотехническое изделие по конкретным признакам.
Признаки необходимости замены ремня ГРМ на Тойота Таун Эйс Ноах:
- Срок использования обозначенной детали машины. По большей части период эксплуатации ремня газораспределительного механизма водитель определяет по пробегу авто. После того как транспортное средство достигнет определенного пробега, деталь необходимо заменить. Прописывается пробег в руководство по использованию машины. Однако еще важен и возраст изделия. Среднее значение эксплуатации ремня ГРМ составляет пять лет. По происшествию обозначенного срока он становится менее эластичным и обрывается. Зависит представленный фактор только от времени;
- Двигатель машины тяжело заводится, а также он становится менее мощным. Плохо установленный или сильно изношенный ремень газораспределительного механизма может слететь с одного или нескольких зубцов. В итоге система зажигания будет неоптимально функционировать. Это может привести к дорогостоящему ремонту;
- Глушитель дымит. Причиной обозначенной неисправности не является только обрыв ремня ГРМ. Однако если из выхлопной трубы выходит дым, следует проверить его состояние;
- Моторный узел издает различные звуки. Если вышеуказанная деталь авто изношена, то она может начать трескаться. В результате этого водитель может слышать разные звуки, которые доносятся от мотора. Как и в вышепредставленной ситуации, данная поломка не означает что именно ремень ГРМ порвался. Однако рекомендуется проверить его состояние;
- Из кожухов привода течет масло или охлаждающая жидкость;
- На резинотехническом элементе появились трещины и потертости;
- Холостая работа стартера и нефункционирование мотора.
В каких авто эксплуатируется?
По умолчанию мотор 3S FE устанавливался на следующих моделях автомобиля Toyota:
- Caldina – 1 и 2 поколение, кузов универсал;
- Camry – 2 – 4 поколение, кузов седан;
- Carina – 6 и 7 поколение, кузов седан;
- Carina ED – 2 и 3 поколение, кузов седан;
- Celica – 5 и 6 поколение, кузов купе;
- Corona – 8 поколение купе, 9 поколение седан и хэтчбек, 10 поколение седан и хэтчбек;
- Corona Exiv – 1 и 2 поколение, кузов седан;
- Corona Premio – 1 поколение, кузов седан;
- Curren – 1 поколение, кузов купе;
- Gaia – 1 поколение, кузов минивэн;
- Ipsum – 1 поколение, кузов минивэн;
- Lite Ace Noah – 1 поколение, кузов минивэн;
- Nadia – 1 поколение, кузов минивэн;
- Picnic – 1 поколение, кузов минивэн;
- RAV4 – 1 поколение, кузов открытого типа и SUV (Япония, США);
- Town Ace Noah – 5 поколение, кузов минивэн;
- Vista – 3 – 5 поколение, кузов седан;
- Vista Adreo – 1 поколение, кузов универсал.

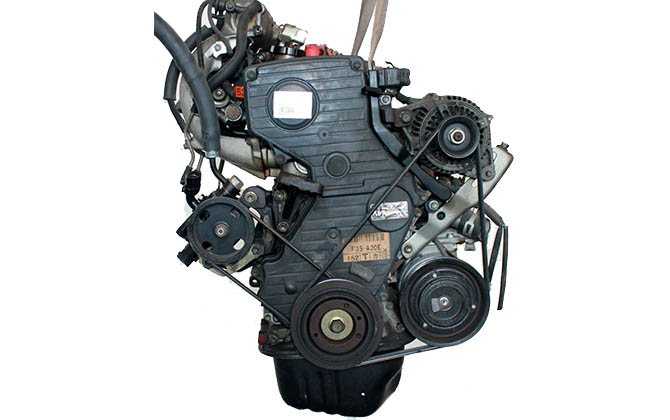

Двигатель 3SFE в Тойота РАВ-4
В минивэнах Lite Ace Noah и Town Ace Noah расположение ДВС продольное. Маховик на 10 мм больше по диаметру, расположен с противоположной от стартера стороны. При ремонте придется стачивать его своими руками и переставлять венец с маховика коробки передач.
Семейный сайт Талановых. Путешествия, дети, авто, своими руками
Введение: Да уж, хоть и говорили много о ремонтопригодности Тойот, но скажу я вам, что на Пассате поменять ремень ГРМ было попроще, хотя и не намного, а может дает о себе знать более плотная компоновка на минивэнах. Знание конечно сила! И если б я знал правильную последовательность операций, сделал бы все в два раза быстрее. Я делал по книжке, а там последовательность такова, что первой строчкой забыли написать: Снимите двигатель и удобно расположите его на верстаке :-). Нам же приходится проделывать эту операцию в узком пространстве между двигателем и кузовом. Ну хватит лирики теперь просто последовательность:

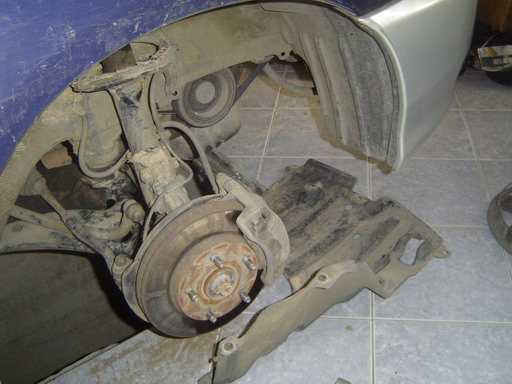

1. Снимаем правое переднее колесо. И снимаем пыльник ака защита картера
Вам откроется шикарный вид на болт колен вала.
2. Откручивание этого болта отдельная песня. Основная проблема зафиксировать шкив. Я сделал это так: ослабил ремень генератора максимально возможно, крепко обвязал ремень веревкой чуть ниже шкива генератора (см. фото), натянул ремень генератора снова, веревка расклинилась. Подобное можно сделать и с ремнем насоса ГУРа, но там так крепко не натянешь. Откручиваем болт… не думайте что это будет просто. Мне удалось это сделать ударами молотка по воротку. В конце концов вы еще не раскурочили авто и есть шанс собрать все обратно и отправиться на поиски съемников или в автосервис
style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-1621143273839316″ data-ad-slot=»1990315621″>
3. Снимаем ремень насоса ГУР, повозившись с ослаблением натяга оного ремня :-), я отпустил болты 3 и 4.
4. Отсоединяем клеммы АКБ!!! Снимаем генератор, ремень генератора
5. Снимем бачок ГУРа (тянем вверх отжав защелку между кузовом и бачком). Откручиваем магистраль ГУРа (2 болта 1 и 2 см. фото).
6. Подставляем домкрат под двигатель и начинаем снимать опору, даже я бы сказал разбирать ее. Сначала откручиваем 1 гайку снизу (на фото №10), 1 гайку и болт сверху (на фото 8 и 9). Откручиваем 3 болта, которыми опора крепиться к кузову. Вынимаем опору…при этом магистраль ГУРа чертовски мешается.
7. Залезаем под машину. Опускаем домкрат на котором стоит двигатель. Откручиваем 3 болта кронштейна опоры ( на фото 5, 6 и 7).
8. Снимем верхнюю крышку защиты ГРМ. Для этого нужно домкратом опять поднять двигатель в максимально верхнее положение. Крышка вынимается довольно хитрым движением, т.к. очень мешается главный тормозной цилиндр и магистрали ГУРа и тормозов.

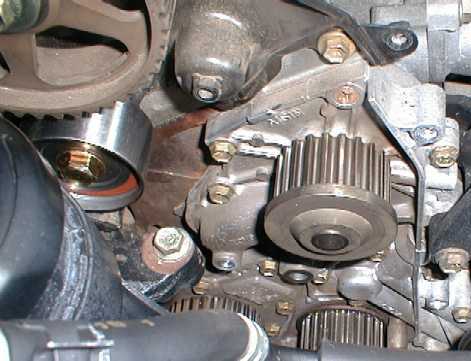

9. Опять опускаем двигатель. И снимаем шкив коленвала и нижнюю защитную крышку ГРМ. Шкив колен вала может так просто не сняться. Но в нём есть отверстия с нарезанной резьбой (вроде М6). На фото ниже видно мой кустарный съёмник. т.е. были прикручены пластины и болтом шкива выдавливал всю эту конструкцию.

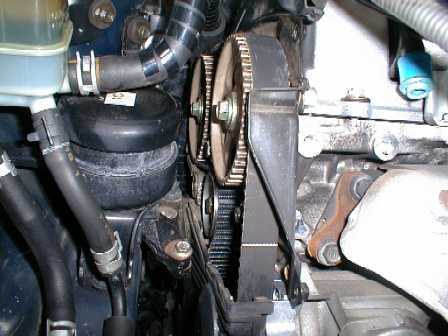

10. Помечаем краской точное расположения ремня на коленвалу и распредвале. Я еще и на всяки случай установил как написано в книжке 1-й цилиндр в ВМТ, метки на ноль и т.д.
11. Ослабляем ролик натяжителя ремня, отжимаем его и опять привинчиваем. Эта операция в одиночку требует некой ловкости
12. Переносим метки на новый ремень. Ставим ремень обратно. Следим за точным совпадением, поставленных меток.
Далее собираем все в обратном порядке, не забыв по книжке натянуть ремень ГРМ. Один из сложных моментов при сборке, это привентить нижнюю часть опоры к двигателю (болты 5,6,7)… два раза менял два раза мучался.
Заключение:
Я конечно был немного не прав купив не оригинальный ремень ГРМ и не поменяв ролик…. ну да ладно. Т.е. фактически я заменил только ремень ГРМ и ремни ГУР и генератора. Необходимые инструменты: 1. Два домкрата и тренога для страховки авто. 2. Ключи на 10 и 14 всех возможных форм (рожковые, накидные изогнуты и т.п. 3. Головка на 14 длинная (при откручивание опоры мешается далеко выступающая шпилька). 4. Головка на 12, 19 и удлинители. 5. Маленькие круглогубцы (отсоединять защелки крепления проводов) 6. Съемник или приспособа для снятия шкива. 7. Отвертки и ковырялки
Преимущества двигателя 3S-FSE – в чем плюсы?
Замена ГРМ производится 1 раз в 90-100 тысяч км пробега. Это стандартный вариант, здесь стоит практичный и простой ремень, нет никаких проблем, характерных для цепи. Метки выставляются по мануалу, ничего выдумывать не нужно. Катушка зажигания взята с донора FE, она простая и работает долго без особых проблем.
В распоряжении данного силового агрегата находится несколько важных систем:
- хороший генератор и в общем неплохое навесное оборудование, которое не вызывает проблем в эксплуатации;
- пригодная к обслуживанию система ГРМ – достаточно взвести натяжной ролик, чтобы еще больше продлить работу ремня;
- простая конструкция – на станции могут проверить двигатель вручную или считать коды ошибок с компьютерной системы диагностики;
- надежная поршневая группа, которая известна отсутствием проблем даже при больших нагрузках;
- удачно подобранные характеристики АКБ, достаточно следовать заводским рекомендациям производителя.
То есть, мотор нельзя назвать некачественным и ненадежным, если учитывать его преимущества. В процессе эксплуатации также водители отмечают низкий расход топлива, если не давить на гашетку слишком сильно. Радует и местоположение основных сервисных узлов. До них довольно просто добраться, что несколько снижает стоимость и срок обслуживания во время регулярных ТО. Но ремонтировать в гараже собственными силами будет непросто.
Технические характеристики 3S-FE
Рядный 4-цилиндровый 16-клапанный ДВС 3S-FE с рабочим объёмом 2 л (1998 см3) построен на базе 2S-FE. Конструкторы уравняли ход поршня и диаметр цилиндра, сделав их по 86 мм. Показатели мотора выросли до 115 л.с. и 162 Нм. Силовая установка стала оснащаться не только МКПП, но и АКПП.
После обновления 1996 года агрегат получил новые характеристики:
| Двигатель | Мощность, л.с. при об/мин | Крутящий момент, Нм при 4400 об/мин |
| 3S-FE | 128/ 5400 | 178 |
| 3S-FE (2WD) | 140/ 6000 | 186 |
| 3S-FE (4WD) | 135/ 6000 | 181 |
| 3S FSE | 145/ 6000 | 196 |
Степень сжатия 3S-FE до 1996 года равна 9.5, после 1996 — 9.8. В мотор допустимо заливать бензин АИ-92 и АИ-95. Расход топлива при работе с МКПП:
- в смешанном цикле — 8,5 — 9,5 л;
- на трассе — 7 — 8 л;
- в городе — 11,5 — 13 л.
Расход масла в исправном двигателе 3S-FE составляет от 0,2 до 1 л на 10 000 км. Производитель рекомендует менять масло и фильтр каждые 10 000 км или раз в год. Заправочная ёмкость — 3,9 л. Для заливки подходят моторные масла с вязкостью 5W-30 и 10W-30.
Ресурс двигателя — 300 тыс. км по данным завода. Однако при регулярном обслуживании и правильной эксплуатации 3S-FE может пройти свыше 500 тысяч до капремонта. С хорошим сервисом агрегат проработает и более 700 тыс. км.
Замена ремня ГРМ Тойота Двигатель 3S-GE, Метки ГРМ
Ремень привода ГРМ 3S-GE. 1 — стойка бачка рабочей жидкости гидроусилителя рулевого управления, 2 — амортизатор правой опоры двигателя, 3 — кронштейн правой опоры двигателя, 4 — крышка №2 ремня привода ГРМ, 5 — прокладка, 6 — крышка №1 ремня привода ГРМ, 7 — шкив коленчатого вала, 8 — ремень привода насоса гидроусилителя рулевого управления, 9 — ремень привода генератора, 10 — направляющая ремня привода ГРМ, 11 — ремень привода ГРМ, 12 — высоковольтные провода, 13 — жгут проводки, 14 — провод массы, 15 — правая часть защиты двигателя, 16 — свечи зажигания.
Снятие Ремень привода ГРМ 3S-GE
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите правую часть защиты двигателя.
3. Снимите ремень привода генератора.
4. Снимите ремень привода насоса гидроусилителя рулевого управления
5. Снимите амортизатор правой опоры двигателя,
а) Отверните гайку крепления.
б) Поддомкратьте двигатель за масляный поддон.
в) Отверните 4 болта и 2 гайки и отсоедините амортизатор правой опоры и стойку бачка рабочей жидкости гидроусилителя рулевого управления.
6. Снимите кронштейн правой опоры двигателя, отвернув 3 болта крепления.
7. Снимите крышку №2 ремня привода ГРМ.
а) Отсоедините проводку от кронштейна генератора.
б) Снимите крышку №2 ремня привода ГРМ.
8. Установите поршень цилиндра №1 в ВМТ конца такта сжатия, совместив метки, как показано на рисунке.
9. Снимите шкив коленчатого вала,
а) Отверните болт шкива коленчатого вала.
б) Снимите шкив коленчатого вала.
10. Снимите крышку №1 ремня привода ГРМ, отвернув 6 болтов крепления
11. Снимите направляющую ремня привода ГРМ.
12. Снимите ремень привода ГРМ. Примечание: если предполагается снимаемый ремень использовать повторно, нанесите стрелку направления движения ремня в сторону вращения коленчатого вала, а также метки на шкивы и ремень.
а) Моментом 70 Н-м отведите натяжитель ремня привода ГРМ максимально влево и зафиксируйте его в этом положении ключом на 3 мм.
б) Снимите ремень привода ГРМ.
13. Отсоедините высоковольтные провода и выверните свечи зажигания.
Установка Ремня ГРМ 3S-GE
2. Установите направляющую ремня привода ГРМ.
3. Установите крышку №1 ремня привода ГРМ.
Момент затяжки. 9 Н м
4. Установите шкив коленчатого вала и затяните болт крепления.
Момент затяжки. 110 Н-м
5. Проверьте совмещение меток — метки «0°» на крышке №1 ремня привода ГРМ с меткой на шкиве коленчатого вала, меток на шкивах распределительных валов с метками на крышке №4 ремня привода ГРМ.
6. Извлеките фиксирующий ключ из натяжителя ремня привода ГРМ и отведите натяжитель на прежнее место.
7. Проверните коленчатый вал на два оборота и вновь проверьте совмещение меток.
8. Заверните свечи зажигания
9. Установите крышку №2 ремня привода ГРМ и подсоедините проводку к кронштейну генератора.
Момент затяжки. 9 Н-м
10. Установите кронштейн правой опоры.
Момент затяжки. 52 Н м
11. Поддомкратьте двигатель и установите амортизатор правой опоры и стойку бачка рабочей жидкости гидроусилителя рулевого управления. Момент затяжки:
12. Уберите домкрат и затяните крепления.
13. Установите ремень привода насоса гидроусилителя рулевого управления.
14. Установите ремень привода генератора.
15. Установите правую часть защиты двигателя.
16. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
Источник
Салон:
Большое пространство салона Gaia. Очень сильно порадовало пространство белоснежного салона,свободность посадки высадки пассажиров размещённых на задних сидениях.Особенно сказывается на длительных поездках,когда это пространство играет не маловажную роль.Создавая достаточно комфортабельную атмосферу,когда никто друг другу не создаёт неудобства.При существенных габаритах кузова следует заметить следующее менее отрицательное значение.
На примере парковки в местах имеющее ограниченное пространство,которое загромождёно рядом припаркованными автомобилями,это зачастую приводит крайне неприятным последствиям попадания в ДТП.
Во избежание таких моментов,желательно при проведении манёвров пользоваться помощью третьих лиц.Которые покажут вам направление движения,что обеспечит вам избежать ДТП экономя при этом ваше время и нервы.
Артикул и расценки на хорошие аналоги фирменного ремня ГРМ 3S FE от сторонних производителей
Цена на фирменный оригинальный ремень ГРМ под брендом Toyota весьма высока. Поэтому автовладельцы вынуждены прибегать к поиску аналогов среди продукции сторонних производителей.
Часть неоригинальных ремней ГРМ обладает низким качеством, но встречаются и весьма достойные варианты по привлекательной цене. Наилучшие аналоги фирменного расходника сведены в таблицу ниже. Они имеют преимущественно положительные отзывы среди автовладельцев.
Таблица — Рекомендованные аналоги ремня ГРМ 3S FE
| Бренд | Артикульный номер | Стоимость, рубль |
|---|---|---|
| Contitech | CT998 | 800-850 |
| SUN | A513YS27MM | 1000-1100 |
| Bosch | 1987949599 | 800-880 |
| Bando | 267S8M1304 | 400-510 |
| Dayco | 94167 | 600-670 |
В системе привода ГРМ часть узлов и деталей обладают схожим ресурсом со сроком службы ремня
Поэтому во время его замены рекомендуется уделить внимание и другим элементам. Для упрощения обслуживания ГРМ 3S FE масса производителей выпускает готовые специальные комплекты
В таблице ниже представлены наилучшие наборы, которые рекомендуется приобретать, если предполагается замена ремня ГРМ.
Таблица — Хорошие альтернативные варианты оригинальному комплекту для замены ремня
| Бренд | Каталожный номер | Ориентировочные расценки, рубль |
|---|---|---|
| Gates | K015202XS | 2500-3300 |
| SKF | VKMA91003 | 2400-3200 |
| INA | 530026810 | 2600-3500 |
| Febi | 24790 | 2400-3100 |
| Bosch | 1987946308 | 2800-4000 |
Описание мотора 3S FE
С появлением распределенного электронного впрыска был разработан вариант инжекторного мотора 3S FE. Конструкция двигателя 3S была настолько надежна, что его модификация устанавливалась «на все, что ездит», то есть практически все модели Тойота 1997 – 2001 гг. выпусков.

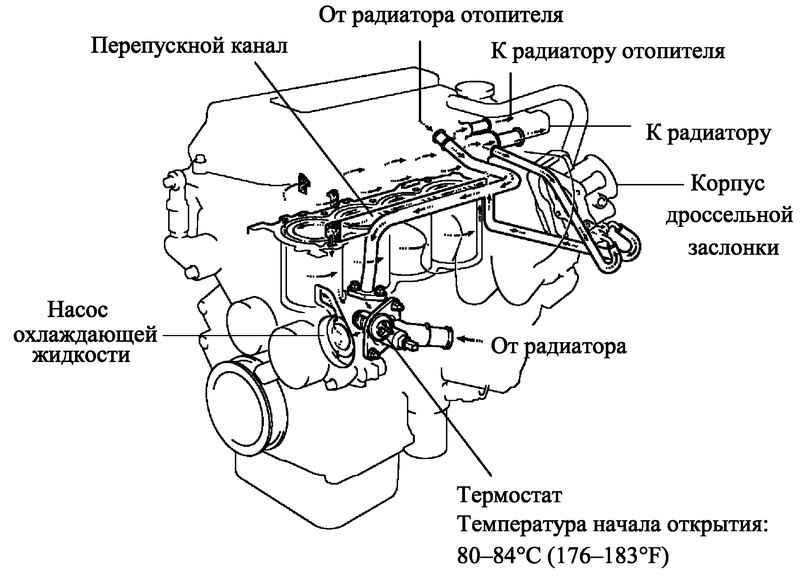

Система охлаждения
По умолчанию S3 и все его модификации относятся к движкам-«милионникам» с соответствующим ресурсом пробега.
Привод навесного оборудования от одного ремня ГРМ
Расшифровка маркировки
В РФ обозначения моторов регламентируются отечественным стандартом ГОСТ Р53638. У западных и азиатских производителей используется собственная маркировка, причем наиболее информативна она у Нисан и Тойота, поэтому японский двигатель 3S FE DOHC16V 2,0 расшифровывается следующим образом:
- 3 – конструктивное решение ДВС, в данном случае объем около 2 л;
- S – серия движков с рядным расположением цилиндров и множественным впрыском топлива;
- F – 4 клапана на каждом цилиндре;
- E – система впрыска EFI (электронного типа);
- DOHC – два распределительных вала в качестве привода, одному из них вращение передается с коленвала ремнем ГРМ, второму шестерней от предыдущего распредвала;
- 16 V – гидравлическая компенсация зазора;
- 2,0 – объем ДВС.
Блок цилиндров мотора
Серия с одним буквенным индексом после первой цифры указывает, что ДВС разработан до 1990 года. Основными конструктивными особенностями ДВС этого типа являются:
- помпа закреплена на блоке цилиндров болтами, получает вращение путем ременной передачи;
- осевой люфт чугунного коленвала регулируется упорными полукруглыми шайбами внутри коренного подшипника (среднего), порядок регулировки содержит официальный мануал;
- система проектировалась до 1990 года, то есть по старым нормативам безопасности, может эксплуатироваться на бензине АИ-92;
- изначально изготовителем рекомендовано применение масла 5W50, после 1996 года с конвейера завода автомобили Toyota сходили уже со смазкой 5W30;
- схема клапанных приводов недоработана конструкторами изначально, для регулировки параметров зазоров придется вытащить валы, сбивая настройки фаз, подобрать шайбы по толщине, собрать узлы в обратном порядке;
- впускной коллектор демонтировать отдельно от головки ГБЦ невозможно физически;
- выпускной коллектор защищен термоэкраном
Система смазки
Коллектор выпускной
Список моделей авто в которых устанавливался
Двигатель Тойота 3S-FE производился в Японии на заводе Kamigo Plant, а также в США на заводе Тoyota Motor Manufacturing, Kentucky, Inc. в Джорджтауне с 1986 по 2003 год. 3S-FE устанавливался на японские авто класса D, E, а также ставился на минивэны и паркетники с передним и полным приводом. Всего было выпущено более миллиона машин для японского, европейского и американского рынков.
Моторы 3S-FSE,выпущенные после 1996, года устанавливались на немногочисленные Corona Premio ST210, а также Vista V50 и Nadia SXN10.
| Модель Тойота | Привод | Годы выпуска |
| Avensis ST220 | 2WD | 1997 — 2003 |
| Caldina ST190, ST210 | 2/4WD | 1992 — 2002 |
| Camry V20, V30, V40 | 2/4WD | 1986 — 1998 |
| Carina ST170, ST190, ST215 | 2/4WD | 1987 — 2001 |
| Carina ED ST200 | 4WD | 1993 — 1998 |
| Celica ST160, ST180, ST200 | 2/4WD | 1986 — 1996 |
| Corona ST170, ST190, ST210 | 2/4WD | 1987 — 2001 |
| Corona Exiv ST200 | 2WD | 1989 — 1998 |
| Curren ST200 | 2WD | 1994 — 1999 |
| Ipsum/Picnic SXM10 | 2/4WD | 1996 — 2001 |
| Gaia SXM10 | 2/4WD | 1998 — 2002 |
| Nadia SXM10 | 2/4WD | 1998 — 2002 |
| Rav4 SXA10 | 2/4WD | 1996 — 2000 |
| Vista V55, Ardeo | 4WD | 1998 — 2002 |
Похожая статья Двигатель ВАЗ 21126, технические характеристики мотора
Багажное отделение:
Багажное пространство Toyota Gaia. Положительно сказывается простор багажного отделения с существующим дополнительным отсеком в нише пола.Сложив задние ряды сидений без всяких проблем можно уложить вещи крупно габаритного размера,более мелкие в данный отсек.На примере доводилось укладывать такие вещи как комод вместе с детской коляской ,плазменный телевизор диагональю 127 см и немного всякой мелочи.
Хотя заметны неприятные моменты конструктивной особенности автомобиля.Это отсутствие подачи потока тёплого воздуха отопителя салона на задние ряды сидений.Визуально воздушные дефлекторы находятся на своих местах,но это пред назначено лишь для потока воздуха системы кондиционирования салона ни как не более.
При этом работает только одна печь отопителя салона,подавая из дефлекторов приборной панели прогретый воздух.При сильных заморозках отопителя хватает достаточно чтобы отопить переднее пространство,это лобовое стекло с боковыми стёклами.Давая достаточного свободного обзора для безопасного передвижения в зимний период.
Требуемые инструменты и необходимые материалы для замены самостоятельно
Для замены ремня на 3S FE важно предварительно подготовить ряд инструментов, перечень которых представлен ниже. Таблица — Инструменты и материалы
Таблица — Инструменты и материалы
| Название | Описание |
|---|---|
| Торцевая головка | «на 10», «на 12», «на 14», «на 19» |
| Вороток | С трещоткой и удлинителем |
| Рожковые ключи | Комплект |
| Струбцины | Высокой прочности |
| Молоток | Весом 300-400 гр. |
| Маркер или штрих | Для простановки меток ГРМ |
| Фиксатор шкивов | Можно изготовить из подручных средств |
| Динамометрический ключ | Для затяжки резьбовых соединений с требуемым усилием |
| Герметик | Для герметичного соединения стыков |
| Проникающая смазка | Для обработки прикипевших резьбовых соединений |
| Металлическая щетка и ветошь | Для очистки рабочих поверхностей от загрязнений |
Основные поломки и способы их устранения
Характерными неисправностями для двигателя 3S-FE без учета датчиков и регуляторов бортовой системы ЭБУ, которые могут на него крепиться, являются:
| Неисправность | Причина | Устранение |
| Разрегулировка оборотов ХХ | кокс на стенках впускного коллектора, снижающий объемы камеры сгорания грязь на дроссельной заслонке | прочистка заслонки и коллектора |
| поломка бензонасоса | ремонт бензонасоса | |
| засорившийся воздушный фильтр | замена фильтра воздушного | |
| Плавающие обороты | выход из строя EGR клапана | прочистка либо замена клапана |
| Прогрессирующие вибрации | проблема в подушке ДВС не работает один цилиндр | осмотр подушек диагностика мотора |
| Увеличение расхода топлива | сбито зажигание; нарушена регулировка клапана ХХ грязь в форсунках | регулировка зажигания и клапана холостого хода чистка форсунок |
Ремонт двигателя
Замена ремня ГРМ на двигателе Toyota 3S-GE
Обсудить
Автомобиль: Toyota Caldina, fulltime 4WD. Год выпуска: 1995 год. Пробег: 97300 км.
Двигатели 3S-GE на автомобилях Toyota, несколько различаются в зависимости от года выпуска. Двигатель, который мне выпало «препарировать» в этот раз аналогичен моторам на Toyota MR-2. На авто надо поменять ремень ГРМ и водяную помпу. Вот давайте и посмотрим, как это сделать.
По-хорошему, надо сначала помыть двигатель, а потом приступать к замене ремня ГРМ, да и любого другого агрегата.
Ну вот, мы его помыли. Предыдущие вариации 3S-GE тоже были такими же «тесными», приткнуться некуда.
До начала работы и раскручивания любых гаек на двигателе надо снять отрицательную клемму с аккумулятора. Затем подождать пока двигатель в достаточной степени охладится. Далее надо отсоединить расширительный бачок радиатора, емкость с моющей жидкостью для стеклоомывателей; отсоединяем генератор.
Для снятия чехла ремня ГРМ придется потрудиться, поскольку мало места для маневра. В прежних версиях этого двигателя было больше места, чтобы снять крепления. В нашем случае большой инструмент не поможет, придется крутиться.
Теперь раскручиваем ведущий шкив. Делается это вот таким образом с помощью простого съемника.
На снимке видна левая часть двигателя с еще не снятым ремнем ГРМ. Проблема данного типа двигателей в том, что ремень «цепляет» разом довольно много агрегатов, что требует серьезного натяжения, а это ,в свою очередь, приводит к более быстрому по сравнению с другими типами двигателя износу ремня ГРМ. На двигателе 3S-GE применяется автоматическое натяжение ремня ГРМ
При замене ремня важно помнить, что новый должен соответствовать техническим характеристикам. То есть, цифры на обратной стороне ремня (на упаковке их зачастую нет), обозначающие количество зубцов и длину должны совпадать у нового и заменяемого ремня ГРМ
Устройство автоматического натяжения ремня ГРМ и подшипник выглядят, как показано на снимке. В сердцевину натяжного ролика вставлен сальник и влита жидкость, это облегчает работу подшипника.
Вот эта металлическая штука в самой середине – шток натяжного ролика. Внимательно осмотрите, нет ли на ней следов смазки или масла. Шток вставляется в паз с помощью пресса и фиксируется шплинтом через отверстие в корпусе натяжителя для удобства при дальнейшем монтаже. Шток натяжного ролика играет важную роль во всем механизме.
Ставим натяжной ролик на место. На снимке – гладкий валик из полированного металла. После того как поставили натяжной ролик на место, приступаем к снятию водяной помпы. Она заменяется вместе с ремнем ГРМ. В нашем случае это необходимо сделать, поскольку уже подошел срок ее замены.
Для того чтобы снять помпу придется открутить болты компрессора кондиционера, отсоединить крышку.
Поставьте ремень ГРМ таким образом, чтобы совместить, как показано на рисунке, метку на ремне и ведущий шкив. Наличие метки на ремне зависит от производителя.
При натяжении ремня следите за тем, чтобы не повредить его, не создать перегибов и не сбить зубцы из пазов.
Аккуратно ставим на место (привинчиваем) чехол ремня ГРМ.
Вот и все. Думаю, что разъяснений по основным этапам замены ремня ГРМ будет достаточно, чтобы все сделать самостоятельно. Поскольку я сам еще осматривал динамо и другие узлы двигателя, на все ушло около 3 часов.
Эксплуатация:
При эксплуатации Gaia как любого автомобиля,проделывались ремонтные работы. Приходилось производить ремонт передней подвески: заменяя сайлентблоки передних рычагов,установка новых линков на стабилизатор.Замена правого внутреннего пыльника привода,замена передних тормозных колодок,натяжка ремня генератора,замена масла в гидроусилителе рулевого механизма.
Сейчас в данном моменте следующим запланированным ремонтом будет замена задних амортизаторов.Так как уже давали течь,но параллельно ходу дела желательно следует заменить просевшие от времени пружины.
Надеюсь что машина в дальнейшем хорошо прослужит,надеясь на качественную сборку Японского производителя.Не забывая своевременного процесса обслуживания.
Трансмиссия:
Расположение селектора АКПП. Когда данный двигатель связан с четырёх ступенчатой коробкой автоматом, делает эксплуатацию автомобиля комфортной.Но по началу единственное что раздражало,не привычное расположение селектора переключателя скоростей.Его место расположение находится на рулевой колонке,что крайне неудобно было по началу.
Четырёх ступенчатая автоматическая трансмиссия Gaia.
Переключение передач происходит без сильно заметных толчков,они конечно присутствуют так как это автомат,а не вариаторная трансмиссия (CVT).При имеющемся переднем расположении привода,когда резко происходит нажатие педали газа присутствует пробуксовка колёс.Летом данная ситуация менее раздражительно сказывается.
Но зимой при старте со светофора становиться просто ужасом,образовавшееся обледенелое дорожное покрытие от тормозящих колёс автомобилей создаёт такие неудобства.Действовать при такой ситуации приходилось очень плавно производить нажатие на педаль газа,во время начала движения.
