Ремонт уаз 3163 (патриот) : стеклоочиститель

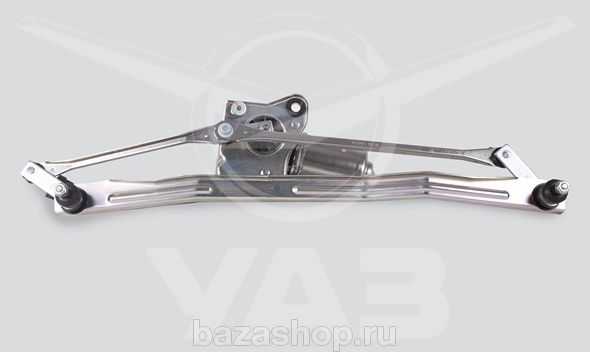

Стеклоочистители (дворники) УАЗ Хантер 3151

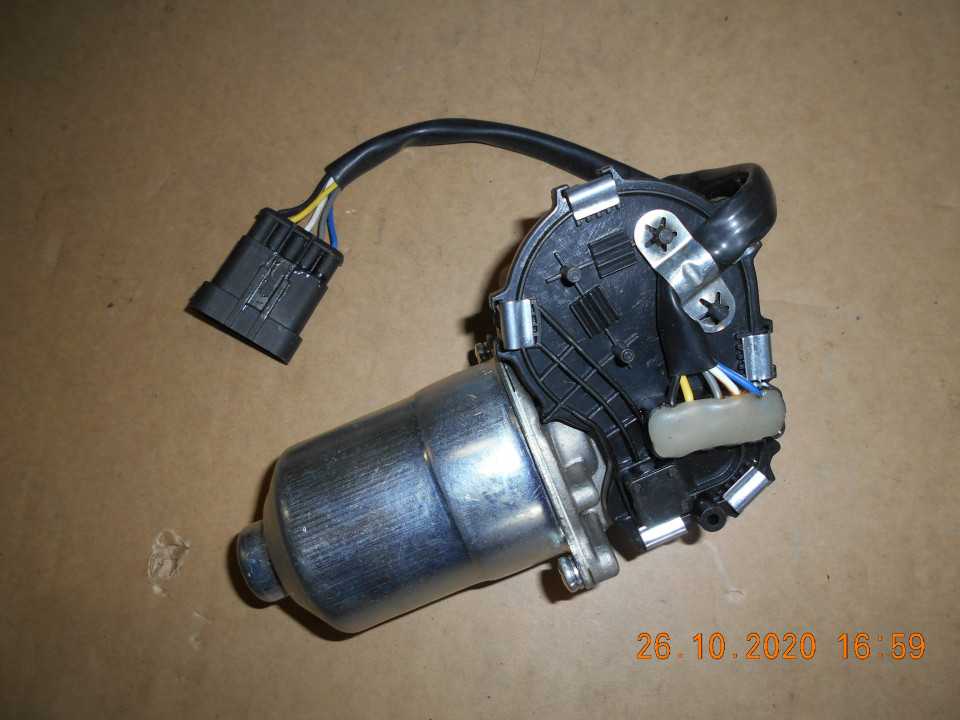

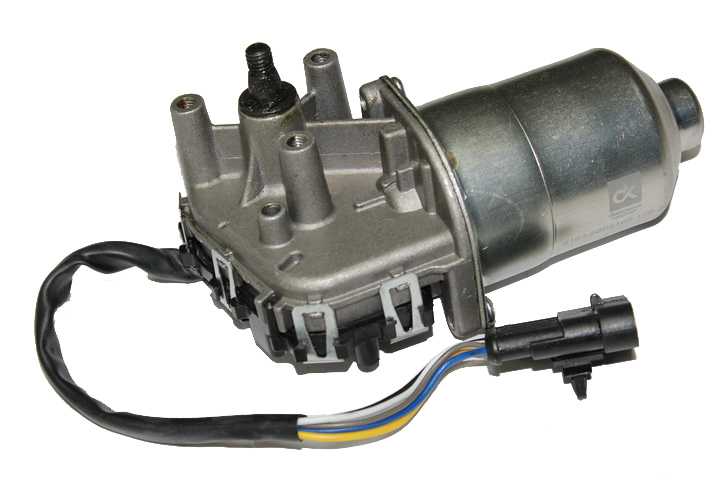

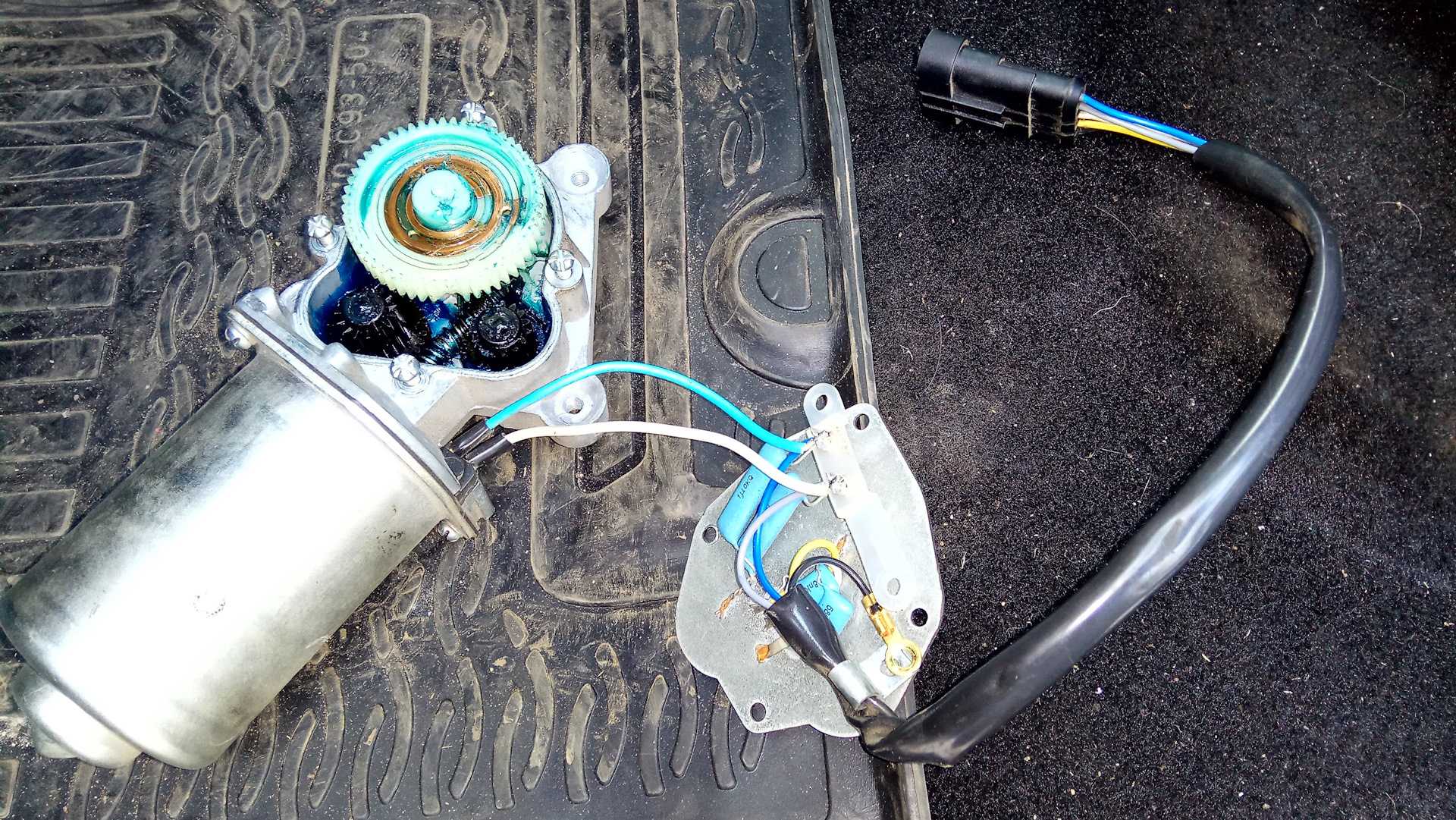

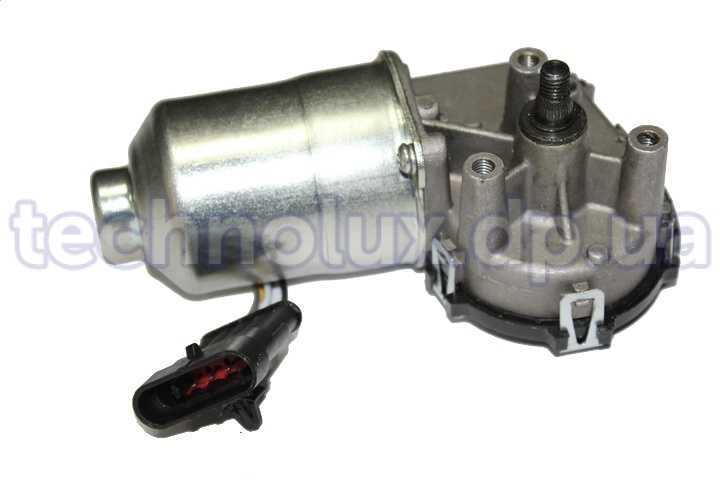

Мнения и комментарии, размещенные во всех форумах являются личными и не обязательно отражают мнение администрации, за исключением официальных сообщений администрации Клуба Клуб УАЗ Патриот. Подключение мотор-редуктора стеклоочистителя ЭСУД, приборы, генератор, стартер, освещение и т. Решил поменять мотор-редуктор на своем патриоте, купил мотор-редуктор стеклоочистителя Hofer HF На драйве его хвалили, так же там писали как поставить якобы распиновка фишки моторчика соответствует по цветам фишке патра. По факту вот что имеем, на патриоте имеем 5 проводов желтый, синий, красно-черный, синий, зелено-черный патр гв.

Перейти к содержимому. Система для сообществ IP.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Размер дворников на Патриот

Первый УАЗ Патриот был выпущен в 2005 году, он пришел на смену ранее производимого УАЗ Сибирь, который выпускался с 2000 года. Патриот и был построен на базе УАЗ-3162, но с различными изменениями. Внешние отличия сделали УАЗ-3163 более современней, Патриот получил новые передние и задние фары, новые бампера. Салон автомобиля тоже потерпел изменения, УАЗ получил новую панель, были изменены различные элементы солона.

Первый Рестайлинг Патриота был в 2014 году, изменений внешне было не много. Но после обновления начали устанавливать на него импортную коробку передач, что позволило включать пониженную передачу и подключать передний мост с помощью электрического переключателя, так называемой шайбы. Она была установлена на консоли, между передними сидениями. К изменениям можно отнести и новый дизельный двигатель мощностью 116 лошадиных сил. Этот турбированный мотор был позаимствован от Fiat Ducato, что сделало Patriot экономичней и улучшало его внедорожные характеристики.

Второй рестайлинг был осуществлен в 2020 году, пожалуй это самые серьезные обновления, которые были произведены с этой моделью. К внешним изменениям можно отнести новую решетку радиатора, новые бампера, новые фары получили стильные дневные ходовые огни. Салон патриота был тоже весьма серьезно изменен, новое торпедо, руль с подушкой безопасности, также в максимальной комплектации устанавливались кожаные сидения. К техническим изменениям можно отнести установку блокировки заднего моста, объединение топливного бака, стала доступна установка системы стабилизации, гидроусилителя руля, центральный замок и другие улучшения. Но к сожаленью перестали оснащать Patriot дизельным двигателям.

Известно, что в 2020 году на Ульяновском автомобильном заводе будет выпущен обновленный Patriot. Производители обещают установить независимую переднюю подвеску с двумя рычагами. Сзади будут убраны рессоры и установлены пружины.

Схема подключения дворников уаз патриот

Существует такая проблема в буханках… С которой я тоже столкнулся… Есть коса проводов которая соединяет переключатель и мотор… Коса есть) а в магазинах ее нет) И если кто-то до вас что-то наколхозил… или у вас был мотор старого образца а вы решили заменить на мотор нового образца… получаем дикий геморойчик) Какой-то готовой инструкции я найти не смог… потому пришлось все самому) Откопал схему в блокноте… Делюсь с вами… подписал все по цветам… может случится так что цвета у вас будут отличаться… тогда можно ориентироваться на нумерацию в разъеме.

После белого провода который идет к +12 стоит биметалический предохранитель. На высокой скорости дворники долго работать не могут… Срабатывает предохранитель… Потому вторая скорость только чтобы быстро смахнуть что-то со стекла… В дождь только на низкой скорости… Если попытаться подключить +12 в обход биметалического предохранителя, к зеленому проводу… будет перегорать предохранитель в блоке предохранителей над левой коленкой… только там он сам не востановится… придеться проволочку перематывать)

Ниже для пытливых умов я привел схемы из которых я компилировал свою)

Всем удачи и сильнее обжимайте клеммы и лучше зачищайте контакты массы!

ПыСы: в итоге я нашел этот злосчастный кусок проводов:

Задача состояла в том, чтобы сделать паузу на дворники автомобиля УАЗ-31512 с сохранением штатного переключателя, электродвигателя (нижнего расположения) и с использованием продающихся в магазинах реле паузы. Начали с изучения схем электрооборудования автомобилей ВАЗ, но они содержат столько ошибок и настолько неподробны (как и все автомобильные схемы), что понять, как работает пауза, было невозможно.

После этого мы приобрели “копеечное” реле паузы (РС-437Б), решив разобрать его и посмотреть, как оно устроено на самом деле. Была составлена его схема, после чего поняв как оно работает (на красный подаешь плюс, на массу минус, на синий выходят периодические импульсы +) в 12 часов воскресенья с отцом решили его ставить. К 8 часам вечера под пытками погибли вышеназванное реле и электродвигатель дворников, зато мы уже обладали схемой подключения электродвигателя и принципом работы выключателя дворников (в положении выключено соединены красный и коричневый, 1 скорость — белый и коричневый, 2 скорость — белый и желтый), а также отрицательным опытом подключения реле, выразившимся в следующих проблемах: 1) При включении какой либо скорости электродвигателя на выводе другой присутствует напряжение +12 или более вольт. 2) Доворот работает только в режиме выключено. 3) В первоначальном варианте нашей схемы при попытке включить доворот на 1-й скорости, при включении 2-й скорости включаются обе скорости. 4) На контактной группе доворота присутствует минус (электродинамический тормоз) не вписывающийся в схему паузы из-за возникающего КЗ. 5) Двигатель без электродинамического тормоза при наличии реле паузы останавливается только на 1-й скорости. 6) Реле паузы требует догрева во время доворота для синхронизации начала отсчета времени. 7) Окраска проводов 1 и 2 скорости в заводской схеме перепутаны местами, плюс к этому остальные провода меняют цвет, пока идут от выключателя к двигателю.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Электрооборудование

Каждый узел надежно защищен от непредвиденного повышения тока специальными плавкими вставками (предохранителями). Они собраны в едином монтажном блоке, состоящем из двух линеек, в каждой из которых находится 13 разъемов с плавкими вставками.

Компактный блок устанавливается внутри салона автомобиля с левой стороны от рулевой колонки. Чтобы было удобно осматривать элементы блока, чуть выше от него закреплена специальная лампа подсветки с встроенным выключателем.

В подкапотном пространстве УАЗ Хантер крепится еще один блок, с предохранителями ленточного типа.

Каждая вставка отвечает за определенное направление:

пусковой выключатель,
осветительные приборы снаружи авто,
подогрев топливного фильтра,
работа свечей зажигания.

Задачей плавких вставок одного и второго блоков состоит в защите электрических цепей оборудования от перегрузки и короткого замыкания. Корпуса предохранителей имеют разную расцветку и на них указывается номинальное значение силы тока.

Плавкие вставки монтажного блока установлены в следующем порядке.

№ п/п	За что отвечает	Примечание
F1	Верхняя планка	Резерв
F2	Габаритное освещение	Правая сторона кузова
F3	Ближний свет
F4	Дальнее освещение
F5	Противотуманные фары
F6	Лампа для подсветки места установки монтажного блока
F7	Стоп-сигналы задних фонарей
F8	Аварийная сигнализация
F9	Клаксон (звуковой сигнал)
F10	Лампы подсветки заднего номерного знака и подсветка приборов на панели управления
F11	Отвечает за прикуриватель
F12	Задняя противотуманка (при наличии)
F13	Резерв
F14	Нижняя планка
F15	Габаритное освещение	Левая сторона кузова
F16	Ближний свет
F17	Дальнее освещение
F18	Противотуманные фары
F19	Задний ход (белый свет)
F20	Указатели поворотов (справа и слева)
F21	Работа отопительного прибора
F22	Мотор дворников и омыватели лобового стекла
F23	Внутреннее освещение салона авто и подключение лампы подкапотного пространства
F24	Резерв
F25	Работа приборов и сигнализаторов (датчиков)
F26	Резерв

Нюансы электрооборудования

Зажигания. Эта система состоит из разных элементов — распределителя, катушки, свечей, высоковольтных проводов, по которым передается заряд.
Предохранительный блок. Этот узел представляет собой совокупность предохранительных устройств, предназначенных для защиты электроцепей установленных устройств и электрооборудования.
Омыватель стекла. Система омывания состоит из щеток стеклоочистителя, трапеции, электронасоса, расширительного бачка, редуктора и прочих компонентов. Основное назначение заключается в качественной очистке лобового стекла.
Акустика. Ее наличие актуально не для всех транспортных средств. Акустическая аудиосистема включает в себя автомагнитолу, динамики, а также антенный адаптер.
Система обогрева заднего стекла.
Оптика.

Работа любой схемы подразумевает использование аккумуляторной батареи, а также генераторного устройства. Первая используется для обеспечения питанием всего оборудования при отключенном двигателе, а второй — для запитки АКБ, а также питания электрических устройств на заведенном моторе (автор видео — канал Защити свои интересы).

Дворники УАЗ 469, 31512, 31514

Чертежи кронштейнов для установки нижних дворников УАЗ 31512

Почти сразу после покупки машины поставил себе нижние дворники. 3 режима работы: — управляемая пауза (от 3 до 20 секунд) — 1 скорость — 2 скорость Крепил электродвигатель без сверления лишних отверстий в кузове. Многие УАЗоводы со временем заморачиваются переносом дворников сверху вниз и сталкиваются с извечным вопросом: как поставить? Выкладываю на суд общественности чертежи и фотографии шаблонов кронштейнов, при помощи которых можно установить двигатель дворников БЕЗ СВЕРЛОВКИ КУЗОВА. Все становится на заводские отверстия под приборной панелью за штурманской ручкой.

Собственно, сама разметка на панели перед лобовым стеклом.

Себе размечал по этой схеме. Ставил нижние дворники на другие УАЗы по этой же схеме. Но оказывается УАЗ УАЗу великая рознь! Величина 335 мм (от левого поводка до болта крепления рамки лобового) оказалась плавающей на всех машинах! Начинаем размечать С ПРАВОГО ПОВОДКА, т.е. с величины 500 мм от правого нижнего болта крепления рамки лобового стекла.

Поводок щеткодержателя должен быть под углом 90 град. к плоскости лобового стекла. В противном случае, установив неправильно один из поводков, мы будем иметь неочищенную область на лобовом стекле со стороны, противоположной наклону поводка.

Чертеж кронштейнов крепления электродвигателя дворников

Очень внимательно отнеситесь к разметке и сверловке отверстий, указанных в чертежах. Они могут незначительно отличаться в большую или меньшую сторону — это ведь УАЗ.

Собственно, фото шаблонов кронштейнов:

Кронштейн, который крепится на два штатных отверстия правой капотной петли.

Кронштейн, который крепится на два штатных отверстия правого патрубка обдува ветрового стекла.

На некоторые УАЗы я ставил волго-уазовский электродвигатель дворников, на другие — с ВАЗ-2108/09 (в частности для УАЗ-469БГ с дополнительной печкой). Для жигулевского электродвигателя делается только кронштейн-переходник под вышеуказанные кронштейны.

Для поводков дворников тоже нужны кронштейны. Здесь народное творчество шагнуло далеко вперед, придумав великое множество вариантов: 1. Через втулку рессоры обрезанной наискось 2. Огрызок профильной трубы, с вырезанной одной полкой по узкой стороне и просверленным отверстием. 3. Из фанеры, скрученной саморезами или склеенной.

Эти варианты просты в изготовлении, но имеют существенный недостаток — по время работы на поводках очень большое усилие и своей малой площадью гнут полку перед лобовым стеклом. В свою очередь гнутая полка не дает дворникам корректно работать, своим изломом вызывая соскакивание тяг механизма с поводков.

Но т.к. УАЗ машина из настоящего железа, то и кронштейны поводков тоже должны быть из железа.

Я пошел другим путем, более сложным, но надежным. Вырезал две пластины размерами приблизительно 100х100 мм, изгибал их по форме кузова под рамкой лобового стекла. Высверливал в них отверстия для поводка. Затем подваривал огрызок металлической трубы (внутренний диаметр должен быть чуть больше наружного диаметра поводка) и небольшую площадку для исключения проворота самого поводка вокруг своей оси…

Ниже схематический чертеж:

Кронштейн поводков дворников

Соответственно, для подключения используем электросхему установленного электродвигателя. Режим работы электродворников идентичен.

Попрыгать возле машины придется, зато на выходе имеем практически все очищенное стекло… Да, забыл добавить, — для этого нам нужно установленное ЦЕЛЬНОЕ лобовое стекло.

Нижние дворники УАЗ 469

Давно лежали у меня нижние дворники в комплекте с донора. Года 3 все собирался поставить, как и вакуум с верхними педалями.

Для начала сходил в гараж посмотреть, как на казённом уазике стоят нижние дворники, сделал пару фоток и замеры

По сделанным размерам просверлил дырки у себя. В качестве площадки упорной (по заводскому), использовал рессорную втулку УАЗа, отрезав сколько надо.

Электрооборудование

Электрооборудование автомобиля выполнено, в основном, по однопроводной схеме. Отрицательные выводы потребителей электроэнергии, за исключением моторедукторов системы электроблокировки замков дверей, электростеклоподъемников, электропривода люка, соединены с корпусом автомобиля, который выполняет функцию второго провода. Номинальное напряжение в бортовой сети автомобиля – 12 В.

Примечание:

Схема электрооборудования автомобиля представлена в конце данного раздела.

Жгуты проводов и их установка представлены на следующих рисунках. Установка жгутов осуществляется с помощью хомутов с фиксаторами (клипсами), которые входят в состав жгутов, фиксаторов на отдельных электрических колодках, а также с помощью скоб, хомутов и специальной липкой ленты.

Жгуты проводов:

1 — жгут проводов освещения салона; 2 — жгут проводов №2 электропривода вентиляционного люка; 3 — жгут проводов вентиляционного люка (входит в состав люка); 4 — скобы; 5 — трубки защитные (входят в состав жгутов правой и левой передних дверей); 6 – жгут проводов правой передней двери; 7 — втулки защитные; 8 — жгут проводов левой передней двери;

Электрические разъемы жгута проводов правой передней двери:

9 — к основному жгуту проводов; 10 — к правому зеркалу; 11 — к переднему правому громкоговорителю; 12 — к электростеклоподъемнику правой передней двери; 13 — к моторедуктору блокировки замка передней правой двери

Электрические разъемы жгута проводов левой передней двери:

14 — к основному жгуту проводов; 15 — к левому зеркалу; 16 — к переднему левому громкоговорителю; 17 — к электростеклоподъемнику левой передней двери; 18 — к моторедуктору блокировки замка передней левой двери

Электрические разъемы жгута проводов №2 электропривода вентиляционного люка:

19 — к «массе» монтажного блока; 20 — к клемме 7 колодки «Х1» основного жгута; 21 — к основному жгуту; 22 — к жгуту проводов вентиляционного люка

Электрические разъемы жгута проводов освещения салона:

23 — к основному жгуту проводов; 24, 25, 26, 27 – к дверным выключателям центрального плафона освещения; 28 -к фонарям индивидуального освещения; 29 — к центральному плафону освещения; 30 — к заднему плафону освещения; 31 — на «массу» заднего фонаря; 32 — к дверному выключателю заднего плафона освещения

Жгуты проводов:

1 — кольцо защитное; 2 — трубки защитные; 3 — жгут проводов по кузову; 4, 7 — втулки уплотнительные; 5 — хомут; 6 — скобы; 8 — жгут ABS по кузову; 9 — хомуты (входят в состав жгута)

Стеклоочистители, водяные насосы очистки стекол (омыватель)

Подкапотное пространство (фрагмент):

расширительный бачок системы охлаждения двигателя;
электронасос дополнительного отопителя салона;
бачок смывателя;
воздушный фильтр;
радиатор системы охлаждения двигателя

Для удобства очистки ветрового стекла вручную рычаги со щетками фиксируются в откинутом положении. В холодное время года перед включением стеклоочистителей убедитесь в том, что их щетки не примерзли.

Не рекомендуется работа щеток по сухому стеклу и не допускается попадание топлива и масла на резину щеток.

В пpоцессе эксплуатации следите за испpавностью стеклоочистителей, надежностью крепления их деталей; пеpиодически очищайте стекла и резиноленты щеток от гpязи и жировых отложений.

При сезонном обслуживании включайте на 15-20 минут стеклоочистители, при этом рычаги со щетками ветрового стекла должны быть в откинутом положении, а рычаг со щеткой заднего стекла — снят.

После 18-24 месяцев эксплуатации, а также по мере необходимости заменяйте щетки или резиноленты щеток.

Бачок (3) омывателя заполняйте чистой водой (летом) или специальной незамерзающей жидкостью (зимой).

Для слива воды из бачка омывателя отсоедините от него электропроводку и трубки омывателя, отверните два болта крепления кронштейна бачка и выньте бачок вместе с кронштейном.

Напpавление стpуи воды pегулиpуйте, изменяя положение шариков жиклера при помощи иголки, вставленной в канал (подающее отверстие) шариков.

Пpи засоpении жиклеpа отсоедините от него трубку и пpодуйте жиклер воздухом.

Во избежание выхода из стpоя насосов омывателя следите за уpовнем жидкости в бачке, не допуская его снижения ниже 20 мм над плоскостью дна.

Не деpжите омыватели включенными более 10 с.

Основные типы поломок и методы их устранения

1. Стеклоочитители не реагируют на переключатель (не работают).

Повреждение проводки электрического питания или окисление контактах в соединительных колодках. Проблема решается заменой поврежденных проводов и зачисткой контактов.
Закисшие щетки двигателя или обрыв в проводке. Проблема устраняется вовремя очищенным коллектором, кроме того проводка щеток должна быть запаяна, контакты зачищены.
Выход из строя мотор-редуктора. Лечится его заменой.

2. Прерывистый режим не работает.

Переключатель или реле, заменить их случае необходимости.
Проверить контактную группу на КЗ.
Проверить зазор между реле и контактами прерывателя.

3. Дворники работают непрерывно в прерывистом режиме.

Перегорела обмотка реле.
Пружина концевика не отгибается кулачком шестерёнки мотор-редуктора. Необходимо подогнать пластинку.

4. Щетки не возвращаются в начальное положение.

Зачистить контакты переключателя
Подогнуть пластинку с пружиной

5. Мотор-редуктор шумит (работает), дворники не движутся.

Выход из строя шестерни. Заменить.
Ослабла гайка кривошипа. Затянуть гайку.

При выходе из строя мотор-редуктора, следует его заменить, ремонту он не подлежит. Если рычаги трапеции погнуты, их можно попытаться выправить или заменить трапецию.

Как было раньше

Стеклоочиститель автомобиля УАЗ 469 состоит из рычага и резиновой щетки. Обычно на машинах устанавливаются 2 синхронно работающих рычага, но бывают случаи, когда используется один дворник. Стеклоочистители могут скрываться за нижнюю кромку капота и становятся невидимыми для всех. Нельзя пытаться в зимнее время щетками очистителя автомобиля УАЗ 469 снять ледяную корочку со стекла, это может только навредить окнам машины. Если дворники работают плохо, то видимость объектов становится ограниченной, значит, создается ситуация, опасная для всех участников дорожного движения. При износе щеток на стекле могут оставаться царапины, потертости, полосы — все это ухудшает внешний вид автомобиля УАЗ 469.

У автомобиля УАЗ родные стеклоочистители расположены в верхней части стекла

. Это устройство не только закрывает обзор, но и может некачественно чистить стекло. Нижние дворники на УАЗ 469 намного удобнее в эксплуатации. Они дают возможность без ограничений видеть дорогу, но все-таки имеют один недостаток: чтобы сложить лобовое окно на капот, нужно обязательно отрезать поводки дворников.

Возникает вопрос о реальности установки нижних стеклоочистителей. Главной проблемой может стать шахта печки заборника воздуха. На новеньких машинах имеется выштамповка для рычага правого стеклоочистителя.

Дворники на УАЗ Буханку

Дворники на УАЗЕ буханка (полное наименование детали – щётки стеклоочистителя) – элемент системы очищения лобового стекла и стекла заднего вида.

Главное предназначение заключается в обеспечении водителю транспортного средства нормального обзора происходящего на дороге в ситуациях, когда видимость снижена из-за дождя либо снега – дворники при их включении очищают достаточную для этого область лобового или заднего стекла.

Схема дворников

В схеме стеклоочистительной системы УАЗА буханки присутствуют такие элементы, как:

подрулевые переключатели;
реле стеклоочистителя;
мотор дворников;
щётки стеклоочистителя.

Схема дворников зависит от того, какой мотор в ней используется – в сети Интернет можно найти множество вариантов подключения для моторов с шестью контактами. Для схем, в которых участвует мотор с четырьмя контактами (старого образца) подыскать верный вариант подсоединения сложнее.

При использовании стандартных деталей для создания системы очищения стёкол можно воспользоваться книгой, описывающей подключение электроприборов в УАЗЕ буханка.

Если же используемые составляющие отличаются от заводских, схему дворников придётся отыскать в сети Интернет на форумах автомобилистов.

Подключение дворников

Для включения элемента в систему автомобиля потребуется:

от аккумуляторной батареи проводится провод питания к выключателю зажигания;
от выключателя питание проводится к двигателю стеклоочистителя;
оттуда совершается подключение проводов к переключателю;
переключатель и двигатель соединяются с реле дворников, откуда осуществляется передача команд с помощью кнопок на панели управления.

Данная схема – упрощённая, для некоторых моделей буханки потребуется использование других вариантов подключения. Также имеется вероятность того, что придётся объединять несколько существующих схем для создания рабочей системы.

Размеры дворников буханки

Параметры штатных щёток стеклоочистителя – 33 сантиметра. Такая длина позволяет очистить вполне подходящее для обзора ситуации на дороге поле лобового стекла, но всё же этого недостаточно. Можно установить новые щетки с большей длиной, но штатные же костыли дворников ограничивают это увеличение до 3 сантиметров максимум.

Исходя из оценки, данной владельцами буханки, для получения наилучшего обзора трассы с лобового стекла стоит полностью заменить и сами дворники, и их костыли, установив детали большего размера.

buhanka-uaz.ru

Установка нижних дворников на УАЗ

А вот так стало

Необходимо приобрести два моторчика заднего стеклоочистителя от старой Нивы, Таврии или другой машины. Сначала с редукторов снимаются крышки. Под крышкой находится кривошип, его тоже нужно снять. Но прежде снимается стопорное колесо с оси редуктора, далее — главная, пластмассовая шестеренка и контактная пластина с нее. Паяльником следует нагреть пластину и вплавить ее в шестерню.

Переставляется эта пластина так, чтобы поводок дворника смог останавливаться от штатного варианта в зеркальном отражении. Выполняя данную операцию, исходить нужно из положения концевика мотора. Если все-таки оставить моторчики так, как они были установлены, не переделывая, то стеклоочистители смогут останавливаться, только занимая вертикальное, а не горизонтальное положение. По этой причине и делается перестановка пластины контакта.

После того как пластина установлена на новом месте, редуктор необходимо смазать, а лучше всего — заменить его на ШРУС-4.

Короб печки придется немного подрихтовать и помучиться с правым моторчиком, который однозначно будет мешать работе. Рихтовка проводится при помощи молотка. После проделанных операций нужно найти подходящую по диаметру трубу и отрезать от нее две конусные шайбочки. Пропил трубы должен пройти так, чтобы максимально приблизить величину угла редуктора со стеклом к значению в 90°. Это уменьшит нагрузку на моторчики и сократит растяжение пружины поводков. Моторчики устанавливаются в отверстие и закрепляются снаружи приготовленными шайбами. Широкая часть шайбы должна быть направлена вверх. Между шайбой и резьбовой частью заливается герметик, штатной гайкой мотор притягивается к кузову. Поводки можно использовать с автомобиля «Волга», а нижние дворники на УАЗ — с жигулей.

Доработать двигатель стеклоочистителей можно и по следующей схеме. На редукторную шестеренку наклеить диск текстолита с куском фольги, крышку надрезать и вставить в паз контакт возврата. Строго следить за тем, чтобы не коснуться массы.

Подключение происходит по простейшей схеме, например, как в автомобиле ЗАЗ. «Прерывистый» режим работы нижних дворников нужно наворачивать уже после подключения.

Может возникнуть разный коэффициент сцепления щеток, результатом чего станет схлестывание и заклинивание поводков стеклоочистителей между собой.
