Неисправности сцепления

Устройство и принцип работы узла

Система сцепления является ключевым агрегатом любого автомобиля, оснащенного МКПП. Принцип работы механизма заключается в отключении и присоединении коленчатого вала двигателя с трансмиссией. Так осуществляется плавное ускорение или же такое же плавное замедление авто. Кроме того, принцип работы механической коробки передач подразумевает отключение крутящего момент при переключениях.

Сцепление включает в себя несколько основных узлов. Это ведущий диск или корзина. Деталь может называться и нажимным диском. В механизме имеется выжимной подшипник, диск сцепления или ведомый диск, маховик. Присутствует вилка сцепления.

Статьи по теме

Стук при повороте руля: основные причины неисправности

Сломалась рулевая рейка: причины и дальнейшие действия

Жидкая резина для автомобиля: преимущества и особенности использования

Стук в рулевой рейке: ищем причину, разбираемся с последствиями

Как поменять моторчик дворников: простые советы опытных автовладельцев

Как убрать стук рейки и продлить срок ее службы

Стук рулевой тяги: причины, диагностика, замена

Рулевой люфт автомобиля: особенности диагностики и ремонта

Шумы под капотом: что делать, если они появились

Как осуществить ремонт рулевой рейки БМВ

Медсправка на права-2020: стоимость, врачи, проблемы

Сколько хранится моторное масло: разбираемся в сроках и условиях хранения.

Замена ролика приводного ремня: он тоже не вечный

Штраф за просроченные права: что делать и как избежать

Штраф за езду без страховки: будет ли увеличение

Система зажигания

Наиболее частой причиной дергания автомобиля Шевроле Круз являются пропуски зажигания из-за неисправных свечей. Для устранения поломки необходимо поменять их на новые.

Цвет электрода Возможные неисправности
Черный и пушистый Переобогащенная топливовоздушная смесь Проблемы с воздушным фильтром
Белесый Переобедненная топливовоздушная смесь
Желтый, красно-коричневый Неподходящие присадки в масле
Черный смолистый Нерегулярная искра Низкая компрессия

Если замена комплекта свечей не помогла, неисправность может скрываться в модуле зажигания. Для диагностики неисправности необходимо проверить катушки и высоковольтные провода. В случае выявления дефектного элемента требуется его замена.

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Имею собственный, печальный опыт, неправильной установки диска маховика, когда всё собрал и при первом пуске сцепление напрочь отсутствовало, да ещё и звуки скрежета были слышны. Пришлось заново снимать коробку и менять стороной диск. Технически произошло вот что:

Ступица диска упёрлась в опорный подшипник маховика, а демпферные пружины в болты крепления маховика. Из-за этого между диском и маховиком образовался зазор в несколько миллиметров (правильно — рабочая часть диска сцепления должна плотно прилегать к рабочей поверхности маховика)

Корзина с обратной стороны надавила на диск, что привело к тому, что диск зажало между корзиной и маховиком. Даже при выжиме сцепления, выжимной подшипник не справлялся со своей работой, и диск сцепления оставался зажатым, но передача крутящего момента происходила от двигателя через зажатую ступицу и корпус демпферных пружин.

Что же делать, чтобы не ошибаться при установке диска сцепления. Есть три способа:

1) Некоторые производители маркируют стороны диска, куда какая должна смотреть, надписями на корпусе демпферных пружин. В зависимости от страны предназначения или производства, слова будут на разных языках.

Сторона КПП маркируется такими словами — GEARBOX SIDE, PP, Getriebeseite, GB SIDE, TRANS SIDE, T/M SIDE

Сторона ДВС маркируется такими словами — COTE VOLANT, FLYWHEEL SIDE, ENGINE SIDE, MOTOR SIDE, FW SIDE, SCHWUNGRAD-SEITE

2) Опытным путём, т.е. приложите диск разными сторонами к маховику и посмотрите, какая сторона лучше ляжет по всей поверхности, и ничем цепляться не будет. Но этот вариант может повести по ложному пути, так как некоторые диски сцепления имеют практически одинаковый вынос ступицы и не зависимо от стороны прилегания, цепляться не будет.

3) Самый хороший способ определить сторону, когда нет маркировки, это осмотреть сам диск сцепления, лучше всего использую мерительный инструмент (штангенциркуль — колумбик)

Вот сторона со стороны КПП, должна плотно лечь на корзину, как видите, с этой стороны ступица выпирает.

А в корзине есть специальный проём под корпус демпферных пружин, да и сами пружины процентов на 75 вынесены именно в сторону корзины (КПП)

А вот со стороны ДВС ,пружины выпирают меньше, процентов на 25, корпус посажен почти заподлицо с рабочей частью (фередо), ступица практически не выпирает.

Кстати вот она надпись «FLYWHEEL SIDE», означающая, что сторона направлена к маховику (двигателю)

Как ехать без сцепления?

Допустим вы примерно или точно поняли в чём произошла поломка, как же теперь доехать до дома или до сервиса? Доехать своим ходом можно, но если вы что-то сделаете не так, это черевато поломкой коробки, выходом из строя синхронизаторов и других составных частей КПП. Если у вас есть деньги и время, то лучше найти водителя, который сможет довезти вас на буксире, или вызвать эвакуатор. Выйдет дешевле, чем при поломке КПП.

Если вы всё-таки решили ехать своим ходом, то читайте дальше. Самый простой вариант — это доехать на первой передаче. Раз сцепления нет, то на заглушённом двигателе включаем сразу же первую передачу (она включится и без сцепления), и в таком положении заводим автомобиль. При повороте ключа зажигания в положение «стартёр» автомобиль сразу же тронется с места и заведётся, будут небольшие рывки. Считайте, что вы тронулись и уже едете.

Будьте осторожны, потому что при нажатии на педаль тормоза машину будет продолжать тянуть вперёд, ведь сцепление никак не нажать. Поэтому чтобы остановиться нужно либо сначала попробовать выключить первую передачу (поймайте обороты, когда она выключится без заеданий), потом затормозить, либо просто заглушить автомобиль.

Далее есть 2 варианта — либо ехать на первой передаче до места назначения (это может быть нереальным, если ехать очень далеко), либо на свой страх и риск научиться переключать передачи без сцепления.

Переключение передач

Чтобы переключить передачу без сцепления, важно поймать обороты, на которых она переключится с лёгкостью. Этот способ называют также включение передач «нахрапом»

Можно после какого-то времени удержания газа резко его отпустить и пока обороты падают пробовать переключиться. Но не стоит силой давить на рычаг, если вы доведёте до хруста и сделаете неверное движение рычагом, коробка может прийти в негодность.

Поэтому передвигайте рычаг плавно, вы почувствуете сами когда для шестерёнок будут нужные обороты для зацепления, рычаг может даже сам включить передачу, если вы будете немного придавливать его в её сторону. Одновременно с этим для переключения может понадобится резкость. Если вы поймаете нужные обороты и передача сама не включится, нужно резко, но не сильно попробовать её переключить. Когда приноровитесь, станет получаться.

Самое главное здесь сократить до минимума количество переключений передач, то есть если к примеру ехать очень далеко по трассе, то можно разгоняться по схеме передач 1-3-5 или 1-2-4. И ещё — лучше доехать на 2-3 передаче, чем безуспешно воткнуть 4ую, повредив тем самым коробку. При успешном же переключении на 4-5 передачу старайтесь рассчитывать скорость исходя из дорожной обстановки, чтобы не приходилось сильно тормозить или переключаться. Будьте предельно внимательны и осторожны!

Моменты переключения передач

Ни в коем случае не глушите автомобиль при включенной передаче на высокой скорости! Потому что без сцепления это может вызвать необратимые последствия, такие как поломка механизмов КПП, двигателя и очень высока вероятность аварии, заноса или опрокидывания автомобиля! Поэтому чтобы затормозить на высокой скорости, обязательно заранее выключите передачу (поймайте обороты для безболезненного выключения передачи) и поставьте рычаг в нейтральное положение, после этого катитесь сколько угодно, педаль тормоза будет работать как надо даже на заведённой машине.

Выключаются передачи в положение нейтрали таким же образом, как и включаются — важно найти обороты, на которых рычаг выйдет в нейтральное положение без усилий. Что ж, теперь вы знаете, как определить причину того, что педаль провалилась, знаете что могло сломаться и как доехать до точки назначения даже без сцепления

Главное не торопитесь, сначала сядьте и всё обдумайте. Что-то мне подсказывает, что информация, которую я вам дал, поможет быстро принять решение в сложной на первый взгляд ситуации. Успешно вам починить свой автомобиль! (И начинать обслуживать его узлы вовремя)

Что ж, теперь вы знаете, как определить причину того, что педаль провалилась, знаете что могло сломаться и как доехать до точки назначения даже без сцепления. Главное не торопитесь, сначала сядьте и всё обдумайте. Что-то мне подсказывает, что информация, которую я вам дал, поможет быстро принять решение в сложной на первый взгляд ситуации. Успешно вам починить свой автомобиль! (И начинать обслуживать его узлы вовремя)

Трещина на лобовом стекле?

Как разблокировать колодки

Основные неисправности сцепления

Для того, чтобы мы понимали о чем идет речь. К исполнительным механизмам сцепления относятся:

  • корзина сцепления – диск сцепления нажимной;
  • выжимной подшипник – муфта выключения сцепления в комплексе с подшипником.

Замена и ремонт корзины сцепления, а также замена выжимного подшипника сцепления упрощаются тем, что детали сцепления идут от производителя в комплектации, и не имеет смысла менять их по отдельности. Да и технология технического обслуживания авто, рекомендует такую, полную замену.

Первые признаки неисправности сцепления: автомобиль не набирает полную мощность, отжимая педаль сцепления вы слышите шум, авто дёргается и пробуксовывает во время трогания с места и так далее.

возникают из-за естественного износа деталей, но. Как правило, до этого дело не доходит у начинающих автомобилистов. Чаще всего, мы сами виноваты в неисправностях сцепления: , режим движения выбран неграмотно, иногда нас подводят эмоции (особенно при попытках доказать, кто же быстрее стартует со светофора и т.д.)

Итак, основные неисправности сцепления:

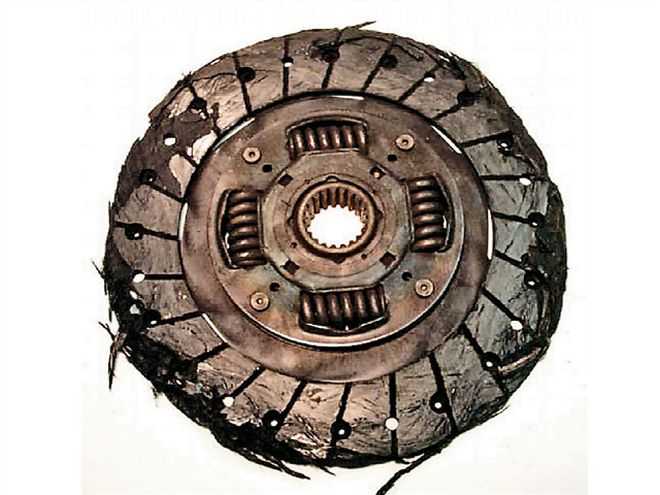

  • фрикционный материал на диске сцепления изношен. Это связано с нагрузками либо с попаданием масла на накладки из двигателя или коробки передач. В результате не происходит необходимое соединение корзины сцепления с маховиком. Вывод: ремонт корзины сцепления.
  • поломался выжимной подшипник сцепления. Как результат, ломаются лепестки корзины сцепления. Причина характерного шума при выжимании сцепления.
  • сенсорные пружины диска сцепления выходят из строя, как правило, из-за ваших попыток (вольных или невольных) стартовать с лихой пробуксовкой.

Приступая к ремонту или замене корзины сцепления, муфты сцепления, подумайте о приобретении коренного сальника двигателя, и сальника первичного вала. Это понадобится для того, чтобы затем, после ремонта сцепления, повторно не проводить демонтаж коробки передач, из-за их течи.

Замена, ремонт корзины сцепления

Снятие корзины сцепления

Замены корзины сцепления – операция, которую мастеровые водители проводят в гараже, при помощи домкрата и подпорных колодок. Если есть возможность пользоваться подъёмником, то надо им пользоваться.

Работа по замене корзины, и ремонт муфты сцепления, дело непростое, для непосвященного человека. Технологические особенности снятия КПП и отсоединения сцепления у разных моделей разные, поэтому мы описываем принцип и последовательность операции по замене корзины.

Первое – вам необходим мануал, а именно, руководство по ремонту вашего автомобиля. Обязательно

Именно, методика ремонта и обслуживания. Второе, что нужно, это обзавестись каталогом деталей (что-то может оказаться лишним, чего-то может недоставать)

Важно, при разъединении коробки передач, перед снятием сцепления, нужно помечать положение всех вращающихся деталей, для того, чтобы при обратном монтаже (при неправильной установке), не возникало вибраций. Отсоединяем рычаг переключения передач в салоне

Добираемся до коробки передач и отсоединяем её. Откручиваем болты крепления корзины к маховику. Если маховик проворачивается, то держим его монтажкой. Снимаем корзину сцепления и ведомый диск. Муфта выключения сцепления демонтируется вместе с подшипником

По ходу ремонта оцените состояние вилки сцепления, да и остальных деталей, втулку и так далее. Выжимной подшипник нужно будет выпрессовывать из муфты. Это трудоемкая операция. После выпрессовки, меняется подшипник сцепления. Для смазки применяете только те смазочные материалы, которые рекомендованы производителем.

Перед сборкой сцепления, все детали тщательно промываете в керосине, одновременно производите их дефектовку. Поврежденные детали сцепления ни в коем случае не устанавливайте обратно.

Сборку сцепления производим после очистки деталей от старой смазки и нанесения новой. Монтаж сцепления и коробки передач, естественно, осуществляем строго в обратной последовательности.

Важно! Обратите внимание на затяжку болтов. Необходимо уточнить параметры момента затяжки болтов корзины к маховику и так далее

Успехов вам при замене и ремонте деталей сцепления

Успехов вам при замене и ремонте деталей сцепления.

Ошибка № 1: Слишком долгий отпуск сцепления

Знаете, как безошибочно определить, что перед вами новичок? Если вы увидите на парковке автомобиль, за рулем которого сидит сосредоточенный/напряженный/испуганный человек, мотор автомобиля ревет на явно повышенных оборотах, но при этом машина практически не едет – все эти признаки явно указывают на то, что человек недавно сел за руль автомобиля с ручной коробкой переключения передач.

Да, все через такое проходили в том или ином виде – так происходит рассинхрон действий в работе с педалями сцепления и газа. Первую недостаточно быстро отпускают, вторую, наоборот, излишне быстро нажимают. Итого в определенный момент диски сцепления входят в зацепление, но не полностью, а начинают буксовать, тереться друг о друга. В итоге подгорают фрикционные накладки дисков, происходит их постепенное разрушение.

Если производить подобное «упражнение» ежедневно, то новое сцепление придется заменить не через сотню-другую километров, а гораздо раньше. Вряд ли оно пройдет более 50 тыс.

Есть и другой вариант той же ошибки: рассинхрона в отпуске сцепления и работе педалью газа. Он заключается в постоянном, при каждом переключении во время движения, чрезмерном трении ведомого диска и маховика, что также приводит к чрезмерному нагреву и быстрому износу поверхностей. Чаще всего такое происходит в пробках. Поэтому нужно быть предельно внимательным тем, кто лишь начинает постигать азы управления автомобилем на МКПП, и прежде чем выезжать в город, основательно потренироваться на площадке в отработке выверенных движений в привычной, не стрессовой ситуации.

фото: autobild.de

В противном случае дорогостоящая замена неизбежна.

Работать сцеплением нужно правильно. То есть педаль сцепления нужно отпускать плавно, но при этом одновременно, быстро, без «бросаний», чтобы диск не буксовал, но и не соударялся при замыкании сцепления.

Определение неисправности

Длительность работы механизма зависит от множества факторов и может колебаться от 5000 до 200000 км пробега и больше. Поэтому точного времени, когда нужно менять этот узел, не существует. Автослесари и специалисты по ремонту машин знают несколько способов, как проверить износ корзины сцепления эмпирическим способом, не прибегая к разборке.

Первым признаком износа корзины сцепления является так называемое проскальзывание, при котором изношенный ведомый диск плохо прижимается к маховику. Проверяется степень проскальзывания по следующей схеме:

  • автомобиль ставится на ручной тормоз;
  • производится запуск двигателя;
  • включается повышенная передача (3-я или 4-я);
  • медленно отжимается правая педаль и нажимается педаль газа.

Если после нажатия на педаль газа машина заглохнет, то с обследуемым узлом трансмиссии всё в порядке. Если же двигатель будет продолжать работать, то это значит, что ведомый диск сильно изношен и его нужно заменить.

Второй способ проверки применяется в случае, когда возникает подозрение, что сцепление полностью не отключается, его «ведёт». Для диагностики проводим следующую последовательность операций:

  • ставим двигатель на холостой ход;
  • выжимаем правую педаль полностью;
  • включаем первую скорость или задний ход.

Если для включения передачи необходимо затратить усилие, а сам механизм во время этой операции издаёт посторонний шум, значит, ведомый диск полностью не отходит от маховика или, как говорят механики, «сцепление ведёт».

Что делать, если нет сцепления?

Если вдруг данная неполадка настигла водителя прямо на дороге, тогда не стоит впадать в панику. Можно включить нужную передачу на заглушенном моторе, затем завести двигатель и начать движение. Остальные передачи можно включать без сцепления – когда обороты коленчатого вала и первичного вала будут одинаковы, передача включиться. Но без опыта это может быть трудно. Особенно трудно будет включаться задняя передача, так как на ней нет синхронизаторов.

Если пропало сцепление, что делать? Лучше и безопаснее вызвать эвакуатор и доехать до места ремонта. Так будет безопасней и для водителя, и для КПП автомобиля, ремонт которой может быть очень дорогим.

Фильтры

Халатное отношение к проведению технического обслуживания также может стать причиной почему пропала тяга и автомобиль начал дергаться. Наиболее часто забивается масляный фильтр. Отсутствие нормальной циркуляции смазки в контуре ведет к чрезмерным усилиям в узлах трения.

На поверхностях появляются задиры, двигатель перестает стабильно работать и Chevrolet Cruze начинает дергаться. Для устранения неисправности требуется заменить фильтр и масло. В случае если появился чрезмерный износ необходима полная разборка силовой установки и дефектовка основных элементов

Причиной дергания автомобиля на скорости и при разгоне может стать забитый топливный фильтр. Отсутствие нормального давления в топливной магистрали ведет к нестабильной подаче горючего к форсункам. Поэтому двигатель нормально работает на малых оборотах, но при появлении нагрузки начинает сбоить. Для устранения неисправности необходимо снять топливный фильтр и прочистить его.

Причина почему автомобиль дергается может скрываться в забитом воздушном фильтре. Данная неисправность как правило возникает постепенно. Двигатель перестает получать нормальный состав топливовоздушной смеси. В результате его мощность падает и автомобиль дергается при разгоне. Для устранения неисправности требуется снять старый фильтрующий элемент и заменить его на новый.

Стопорное кольцо и диафрагменная пружина

Признаки

Завели мотор, коробка в нейтральном положении, но слышен писк или металлический звук с КПП. Эти признаки схожи с неисправностями выжимного подшипника, но педаль сцепления не нажата, значит это не то.

Возможно, ослабли крепления диафрагменной пружины к стопорному кольцу. В этом случае оно жестко не фиксируется и может вращаться с произвольной скоростью, отличной от скорости корзины. В результате этого она трется об крючки пружины и издает такой звук.

Как избежать

Никак. Это проявляется по мере износа элементов корзины на больших пробегах или низкого качества запасных частей. Выход – замена механизма. На видео ниже продемонстрирован подобный дефект корзины сцепления, признаки которого были изначально восприняты как поломка подшипника.

Немного об устройстве

Сложно понять причину неисправности, если не иметь минимального представления об устройстве и принципе работы сцепления. Достаточно понимать, что нажатие педали провоцирует перемещения вилки и выжимного подшипника. Прижатый вилкой выжимной нажимает на лепестки диафрагменной пружины, отодвигая нажимной диск от ведомого диска. Последний, в свою очередь, отодвигается от маховика, прекращая тем самым передачу крутящего момента от коленчатого вала к первичному валу КПП.

Привод выключения может быть механическим либо гидравлическим. В первом случае педаль и вилка выключения соединены тросовым приводом. Второй тип включения предполагает наличие главного цилиндра сцепления. Нажимая на педаль, вы инициируете перемещения штока, который давит на поршенек внутри цилиндра сцепления. Вытесняемая тормозная жидкость, перемещаясь в магистрали, давит на поршенек внутри рабочего цилиндра. Поршень, перемещаясь, нажимает на шток выключения.

Что значит «ведет»

Говорят, что сцепу ведет, если не происходит полное выключение сцепления. Иными словами, после нажатия педали ведомый диск и маховик двигателя не расцепляются полностью, что приводит к частичной передаче крутящего момента на первичный вал коробки передач.

Симптомы

Предположить, что сцепление ведет можно по одному симптому – затрудненное включение и выключение передач. Чаще всего проблемы начинаются с включением реверсной и первой передач. Под понятием «затрудненное» понимается как необходимость приложения большего усилия на ручку КПП, так и включение с хрустом.

Причины

  • Неправильная регулировка привода включения. В таком случае полезного диапазона перемещения педали сцепления недостаточно для полного разъединения маховика и фрикционной накладки ведомого диска. Часто такая неисправность является следствием неквалифицированного ремонта. Для устранения проблемы необходимо правильно отрегулировать свободный ход педали.
  • Деформация ведомого диска. Выгибание приводит к тому, что после отсоединения нажимного диска фрикционная накладка в месте искривления продолжает касаться маховика. При чрезмерном торцевом биении поможет только замена ведомого диска. В случаях такой неисправности сцепления при начале движения должна наблюдаться вибрация.
  • Ослабление или поломка лепестков диафрагменной пружины. В таком случае усилия при нажатии подшипника выключения сцепления на лепестки недостаточно для полного отсоединения нажимного диска от ведомого. В итоге даже после нажатия педали сцепление находится в частично включенном состоянии. Привести к поломке лепестков может как заводской брак, так и неправильная регулировка привода выключения (когда сцепа постоянно в наполовину выжатом состоянии). К ослаблению со временем приводит естественная усталость металла.
  • Неисправность гидравлической системы выключения сцепления. Причина, по которой не происходит полное отсоединение коленвала от первичного вала КПП, может скрываться в рабочем цилиндре либо гидропроводе. Следует следить за герметичностью системы, так как из-за утечки тормозной жидкости может происходить неполное выключение сцепления.
  • Заедание тросового привода. Со временем тросик может растрепаться, что в сумме с загрязнением, приводит к ограниченному движению. Поэтому водителю может казаться, что педаль сцепления выжата, но на самом деле полного отсоединения ведомого диска от маховика не произошло.
  • Затрудненный ход ведомого диска на шлицах. Отсутствие смазки, попадание на рабочую поверхность различного рода загрязнений и неравномерный износ шлицов может привести к тому, что после отсоединения нажимного диска между маховиком и нажимным диском не создастся необходимый для разъединения зазор.
  • Неисправность маховика. Сильные задиры, радиальное искривление будут препятствовать полному отсоединению фрикционных накладок и маховика. Дисбаланс становится причиной не только плохого включения передач, но и вибраций при начале движения.
  • Загибание вилки, перемещающей выжимной подшипник, из-за чего хода штока становится недостаточно для подвода выжимного подшипника к лепесткам диафрагменной пружины.

Если после регулировки проблемы с включением передач не исчезли, необходимо отсоединять КПП и полноценно диагностировать механизм сцепления. Замену сцепления нельзя назвать легкой работой, но при должной теоретической подготовке и наличии необходимого инструмента выполнить ее можно своими руками.
