Неисправности вакуумного усилителя

Как снять вакуумный усилитель тормозов Ваз 2110

Снятие вакуумного усилителя и педального узла тормоза производим после снятия обивки моторного отсека, облицовки и накладки ветрового окна.

Замена вакуумного усилителя тормозов на ВАЗ 2110. Причина замены – появилось шипение при нажатии на педаль тормоза от чего двигатель мог в любой момент заглохнуть, педаль тормоза стала тугой. Для замены вакуумного усилителя, необходимо разобрать заднюю стенку моторного отсека; снять резиновый уплотнитель (1), открутить обивку (2) и снять жабо (3).

Отключить колодку от датчика уровня тормозной жидкости, отсоединить шланг от вакуумного усилителя, открутить две гайки главного тормозного цилиндра.
После чего, аккуратно отводим главный тормозной цилиндр (не откручивая тормозные трубки) от вакуумного усилителя, на достаточное для извлечения вакуумного усилителя расстояние.

В салоне автомобиля, под торпедо (под панелью приборов), откручиваем четыре гайки и снимаем провода с лягушки

Самое сложное в замене вакуумного усилителя, это открутить эти четыре гайки, очень неудобно они расположены.

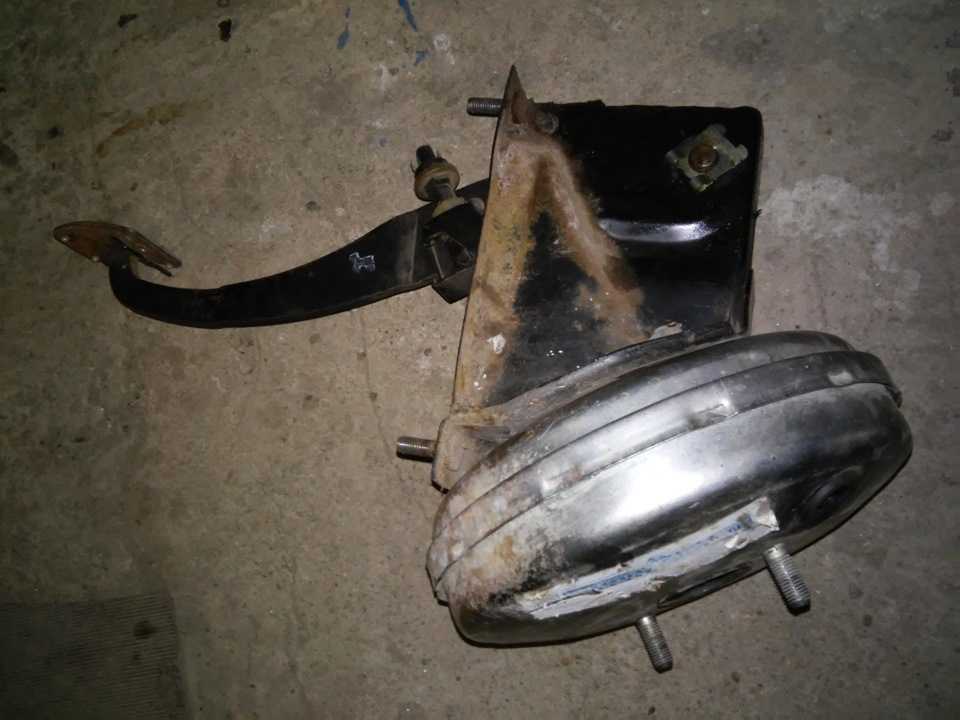

Извлекаем вакуумный усилитель вместе с педальным узлом.

Снимаем стопорную пластину, выталкиваем палец крепления вакуумного толкателя.

Откручиваем вакуумный усилитель от педального узла.

Устанавливаем новый вакуумный усилитель, обратите внимание на правильность установка, педаль в низу, а штуцер шланга вверху. Далее собираем в обратном порядке.

Что делать, если горит лампа тормозов на панели приборов?

Проверяем механическую составляющую

Самостоятельная диагностика – операция  простая. Делится она на две составляющие – механическую и электрическую. Первая – очень важна, поскольку  оценивает состояние привода тормозной системы и определяет ее работоспособность.

Сводится проверка механической составляющей к оценке уровня тормозной жидкости в бачке и состояния магистралей привода и компонентов системы – главного тормозного цилиндра и рабочих механизмов.

Тормозной бачок располагается в подкапотном пространстве, справа возле заднего щита моторного отсека. Найти его несложно, поскольку к крышке бачка подходит два провода.

При проверке отсоединяем провода и откручиваем крышку, чтобы определить уровень тормозной жидкости. На стенках бачка расположены метки, по которым и можно понять, сколько жидкости осталось. Нормальным считается уровень выше средины между метками.

Снижение ниже отметки «Min» указывает на утечку жидкости. Поэтому следующий этап — проверка магистралей и тормозных механизмов. Для этого осматриваем колеса с внутренней стороны. Если находим утечку жидкости с механизмов, то на дисках видим подтеки.

Для дополнительной проверки заводим авто и пару раз нажимаем на педаль тормоза, после чего откатываем машину и осматриваем поверхность земли на наличие следов вытекающей жидкости, проверяем уровень жидкости. Если она обнаружена – тормозная магистраль повреждена, при этом количество жидкости снизится.

При утечках тормозной жидкости эксплуатация авто недопустима, поскольку машина лишена тормозов. Лучшим вариантом в этом случае является вызов эвакуатора для доставки авто к месту ремонта. Но если опыта вождения достаточно, то добираемся на СТО или в гараж самостоятельно. Тормозные системы автомобилей обычно имеют два контура, и при пробое магистрали одного из них, второй продолжает работать. Но ввиду того, что эффективность тормозов на авто с поврежденной магистралью сильно снижается, двигаться нужно на небольшой скорости и с включенной аварийной сигнализацией.

Иногда возникает проблема с загорающейся сигнальной лампой при нажатии на педаль тормоза. Причина этого кроется в двух факторах – низком уровне жидкости в бачке и изношенных колодках дисковых тормозов. При торможении жидкость перетекает в рабочие цилиндры и количество ее в бачке падает ниже критической отметки, поэтому лампа и загорается. Лечится это установкой новых колодок и доливкой жидкости в бачок.

Проблемы с электрической составляющей

Если при осмотре выявлено, что магистрали и рабочие элементы системы не подтекают, то причину ищем в электрической составляющей. А поскольку она выполняет сигнальную функцию, то эксплуатация авто продолжается в обычном режиме. Но затягивать с выявлением и устранением проблемы не стоит, поскольку в этом случае сигнальная лампа не сработает при серьезной неисправности – утечке жидкости.

А проблемы с электрической частью возникают в:

  • датчике уровня жидкости;
  • датчике включения сигнала ручника;
  • лампах стоп-сигнала;
  • датчиках степени износа тормозных колодок.

Причиной  становится и проводка, которая ведёт к перечисленным элементам.

Неисправность датчика уровня жидкости возникает при окислении контактов, к которым подключается проводка, и  в пробое поплавка (если он пустотелый). В первом случае теряется контакт между датчиком и проводкой, что и приводит к загоранию лампы. Для устранения  зачищаем соединения. Во втором случае трещина в поплавке приводит к его наполнению жидкостью, из-за чего он погружается и замыкает контакты. В этом случае придется заменить крышку вместе с бачком и поплавком.

Проверить работоспособность датчика ручника несложно. Но для этого его нужно сначала обнаружить. Для проверки ставим авто на стояночный тормоз, после чего понажимаем на выступающий шток датчика, следя за лампой. Если она при нажатии штока гаснет, причина кроется не в этом датчике.

В процессе поиска проверяем работоспособность стоп-сигналов. Для этого просим помощника выжать педаль газа, а сами осматриваем фонари. Перегоревшая лампа запросто может стать причиной горящей сигнальной лампы.

Что касается датчиков износа колодок, то причина обычно кроется не в них самих, а в толщине фрикционных накладок. Меняем колодки, чтобы проблема решилась.

Напоследок отметим, что это основные причины горящей сигнальной лампы тормозной системы. Но в процессе поиска причины не лишним будет изучение схемы электропроводки, чтобы понять, что входит в схему и определить круг элементов, которые необходимо проверить.

Регулировка штока вакуумного усилителя тормозов Ваз 2110

Для регулировки штока вакуумного усилителя тормозов нам понадобится: пластина толщиной 3 мм

Перед началом работы необходимо: Отсоедините провод от клеммы “—” аккумуляторной батареи.

Покажем вам фото и видео инструкцию, как своими руками можно заменить вакуумный усилитель тормозов на автомобилях ВАЗ 2110, ВАЗ 2112, ВАЗ 2111.

Открываем капот, нам необходимо снять обшивку (шумку), крепится у нас она на винтах, откручиваем их:

Руками отсоединяем шланг от вакуумного усилителя. Отворачиваем два болта крепления главного тормозного цилиндра:

Отсоединяем датчик и отводим ГТЦ в сторону. Перемещаемся в салон автомобиля, отсоединяем штекеры с проводами, головкой на 13 откручиваем 4 болта крепления:

Вакуумный усилитель тормозов можно вытаскивать вместе с педалью тормоза наружу. Снимаем педаль с усилителя, для этого вытаскиваем фиксатор и утапливаем штифт:

Откручиваем две гайки на 17 по бокам:

Кронштейн с педалью можно отсоединять от вакуумника, ставим его новый вакуумный усилитель. Дальнейшую сборку выполняем в обратной последовательности.

Основные признаки указывающие на неисправность вакуумного усилителя тормозов: шипение из под капота, пропуск воздуха, при нажатие на педаль газа, мотор начинает дёргаться, нажать педаль становится сложно.

Регулировка ручного тормоза на Лада Гранта ⋆ I Love My Lada

Казалось бы, пустяковое дело — подтянуть ручник. Но не Лада Гранта. Бюджетный до остервенения автомобиль и в этот раз сумел удивить многих владельцев. В силу особенностей конструкции и экономии на мелочах, перед тем, как подтянуть ручних на Гранте, нужно здорово поплясать, при этом без ямы что-то сделать будет сложно. Хочешь-не хочешь, а подтягивать нужно.

Устройство ручного тормоза Лада Гранта

Теоретически, Лада Гранта должна была заменить устаревшую ВАЗ 2107 давным-давно, но по разным причинам ее выпуск откладывался. Автомобиль задумывался как самый дешевый в модельном ряду ВАЗ и эта задумка полностью воплотилась в жизнь. Тормозная система Гранты мало отличается от тормозов классических Жигулей даже по компоновке — все те же дисковые тормоза спереди с плавающей скобой, все те же барабанные тормоза сзади.

Конструкция тормозного механизма Лада Гранта даже не предусматривает простейшей системы автоматической регулировки зазора между колодкой и барабаном

Привод ручника тоже самый простой, а вот в самом тормозном механизме не предусмотрена даже примитивная система автоматической регулировки зазоров между колодкой и барабаном. Усилие от рычага ручника передается напрямую через трос с уравнителем на рычаг 9 в тормозном механизме. Следовательно, после износа фрикционной накладки 8 даже на 2-3 мм приходится подтягивать трос ручника.

Устройство тормозного механизма с приводом ручного тормоза

Опять же теоретически, резьбовой шток с регулирующей гайкой (на фото ниже поз. 6) можно было запросто разместить в салоне, но это потребовало бы применения дополнительных деталей или изменения уже готовых заводских штампов. Поэтому инженеры ВАЗа решили не париться и оставить конструкцию как есть. Для регулировки натяжения троса водитель должен подбираться к регулировочной гайке снизу, что не всегда удобно, особенно в холодную или мокрую погоду. Кроме того, резьбовой шток постоянно находится в пыли и влаге, поэтому ржавеет, и снизу к нему подобраться не так-то просто.

Как подтянуть ручник на Лада Гранта, когда подтягивать

Подтяжка троса ручника необходима в тех случаях, когда рычаг стояночного тормоза не растормаживает колодки в верхнем положении. По науке колодки должны блокировать колеса на 4-6 щелчке и удерживать автомобиль на уклоне 20-25 градусов. В противном случае нам не удастся даже пройти техосмотр.

Конструкция стояночного тормоза

Для подтяжки троса ручника нам нужно открутить и сдвинуть в сторону защитный кожух резонатора глушителя. От крепится на четыре шпильки, вваренные в кузов. Сложность в том, что при откручивании этих четырех гаек головкой на 10 есть опасность, что шпильки сломаются, поскольку резьба часто закисает и ржавеет.

Оборванные шпильки крепления теплозащитного кожуха

В этом случае регулировка ручника может вылиться в просверливание днища и вваривание новых болтов на 6 мм длиной до 25 мм. В крайнем случае, их можно просто вставить в отверстие днища, проставив мощную шайбу и подложив под головку болта гровер. Словом, морально мы уже подготовились, осталось рассмотреть сам процесс.

И еще, очень важно заблаговременно обработать эти самые шпильки кожуха проникающей смазкой, к примеру, WD-40. Правда, это тоже связано с путешествием под машину

Регулируем ручник на Гранте своими руками, видео

Если мы готовы к трудностям, то для регулировки нам понадобится стандартный набор инструментов, косистентная смазка для обработки резьбы и смазки компенсатора, а также смотровая яма или эстакада. Если все готово — поехали.

  1. Отпускаем до конца ручной тормоз, спускаемся под машину.
  2. Находим необходимые нам шпильки с гайками и пытаемся их открутить головкой на 10.
  3. Снимаем с кронштейна резиновый подвес глушителя и сдвигаем максимально вперед теплозащитный кожух.
  4. Мы получили доступ к гайке на 13 мм регулировки натяжения троса ручника.
  5. Рожковым ключом удерживаем контргайку,а другим ключом затягиваем ее на несколько оборотов, контролируя натяжение троса.
  6. Натягиваем тросы до легкого натяжения, после чего проверяем силу затяжки. Вывешенное заднее колесо должно вращаться свободно при опущенном рычаге ручника.

После этого проверяем стояночный тормоз в соответствии с нормативными данными. Ниже мы прикрутили видео процесса экстремальной регулировки ручника на Гранте. Удачной всем работы и крепких тормозов!

Снятие элементов стояночной тормозной системы

Тросы стояночного тормоза заменяем при их обрыве, вытягивании или заедании внутри оболочек, когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в неподвижном состоянии на уклоне – до 23% включительно. Рычаг стояночного тормоза снимаем для его замены или для замены тяги рычага. Замену тросов следует производить одновременно – левого и правого. Работу проводим на смотровой канаве или эстакаде. Показываем замену левого троса. Правый трос снимается аналогично, но при этом не нужно снимать теплозащитный экран топливного бака. Отворачиваем контргайку и регулировочную гайку c тяги рычага стояночного тормоза (см. «Регулировка стояночного тормоза»). Снимаем уравнитель тросов с тяги рычага стояночного тормоза.

Вынимаем передние наконечники тросов из уравнителя и снимаем его.

Вынимаем наконечник оболочки левого троса из кронштейна. Отсоединяем задний наконечник левого троса от рычага привода стояночного тормоза (см. «Замена колодок тормозных механизмов задних колес»).

Выводим наконечник троса из отверстия щита тормозного механизма.

Ключом «на 10» отворачиваем гайку… …и снимаем скобу крепления оболочки троса к балке задней подвески.

Выводим оболочку троса из держателя на кронштейне крепления балки задней подвески.

Отверткой отгибаем скобу крепления троса на кузове… …и выводим трос из скобы. Снимаем теплозащитный экран топливного бака (см. «Снятие топливного бака»).

Вынимаем трос из держателя на кузове.

Выводим левый трос стояночного тормоза из-за защитного экрана топливопроводов. Устанавливаем тросы в следующем порядке. Монтируем один из тросов в обратной последовательности и вставляем его передний наконечник в уравнитель тросов.

Вводим тягу рычага стояночного тормоза в отверстие уравнителя и заворачиваем на несколько витков регулировочную гайку. Для установки другого троса рекомендуем изготовить приспособление из металлической трубки длиной около 300 мм и отверстием диаметром 15–16 мм. На одном конце трубки сверлим отверстие и нарезаем в нем резьбу под винт (М4–М6).

Приспособление для установки троса. Закрепляем трос в держателях на кузове и кронштейне крепления балки задней подвески.

Надеваем трубку на задний наконечник троса и фиксируем винтом оболочку троса на наконечнике.

Стержнем (можно использовать вороток из набора торцовых головок) давим на наконечник троса, сжимая его пружину. При этом передний наконечник троса будет выходить из оболочки и его можно вставить в уравнитель. Дальнейшую установку троса проводим в обратной последовательности. После замены тросов регулируем стояночный тормоз. Для снятия рычага стояночного тормоза отворачиваем контргайку и регулировочную гайку c тяги рычага стояночного тормоза (см. «Регулировка стояночного тормоза»). Снимаем уравнитель тросов с тяги рычага стояночного тормоза (см. выше). В салоне автомобиля…

Читать дальше: Виброгаситель на ниву отзывы

…крестообразной отверткой отворачиваем три самореза…

…и снимаем облицовку рычага стояночного тормоза.

Отсоединяем колодку проводов от выключателя сигнализатора стояночного тормоза.

Крестообразной отверткой отворачиваем саморез…

…и снимаем выключатель.

Головкой «на 13» отворачиваем два болта крепления кронштейна рычага стояночного тормоза к туннелю пола.

Снимаем кронштейн выключателя сигнализатора стояночного тормоза.

Снимаем рычаг стояночного тормоза с кронштейном и тягой в сборе, протягивая тягу через резиновый уплотнительный чехол.

Отверткой поддеваем фиксирующую скобу оси тяги… …и снимаем ее.

Снимаем ось и тягу с рычага стояночного тормоза. Устанавливаем рычаг стояночного тормоза в обратной последовательности. Регулируем стояночный тормоз (см. «Регулировка стояночного тормоза»)

Замена тросов ручного тормоза производится в случае невозможности регулировки задних тормозных колодок. Как правило, основной неисправностью троса ручного тормоза является его заклинивание в оплетке. В итоге трос остается неподвижны, регулировку положения задних колодок с его помощью произвести не удается. Также стоит сказать о том, что конструкция ручного тормоза полностью аналогична конструкциям применяемым на предыдущих моделях ВАЗ (начиная с 2108) Устанавливайте трос с помощником: тяга рычага короткая, поэтому, чтобы установить уравнитель, необходимо сильно натягивать трос.

Заменяйте трос при следующих неисправностях: – ослаблены наконечники троса; – начали рваться нити троса; – трос тяжело перемещается в оболочке даже после его смазки.

Задний цилиндр конструкция

Замена заднего тормозного цилиндра ваз 2109

В свою очередь цилиндр состоит из:

Бачка тормозной жидкости. Специальный датчик регулирует уровень жидкости;

  • Корпуса, в котором сосредоточены поршни и возвратные пружины;
  • Возвратных пружин, позволяющих вернуться поршням в исходное положение после нажимания на тормоз;

Замена заднего тормозного цилиндра на ваз 2109

  • Уплотнительных манжет, которые создают правильное давление в резервуаре;
  • Поршней с толкателями;
  • Датчика перепада давления.

Как все работает

Замена задних тормозных цилиндров ваз 2109

Как правило, в нормальном состоянии и при оптимальных условиях среды цилиндр работает так:

Чтобы замедлить скорость, водителю необходимо нажать на тормоз. После этого усилие передается по штоку к поршню. Этот шток продвигается вперед, способствуя перекрытию компенсационного отверстия. Таким образом, начинается увеличение давления тормозной жидкости.

Пошаговая замена

1. Открываем капот и отключаем разъем который идет на поплавок тормозной жидкости в бачке.

2. Теперь нам нужно демонтировать главный тормозной цилиндр. Трубки отворачивать не нужно.

С помощью воротка и головки на 17 отворачиваем две гайки крепежа цилиндра и убираем его немного в сторону.

Будьте осторожны не уроните гайки в подкапотное пространство. Так же под гайками установлены шайбы не забываем их снять.

3. Отсоединяем шланг от вакуумного усилителя.

4. Далее переходим в салон.

5. Шпильки от вакуумного усилителя идут в салон и прикручиваются гайками конечно же в салоне.

6. С помощью воротка и глубокой головки откручиваем четыре гайки крепежа вакуумного усилителя.

7. Снимаем два провода из «лягушки» стоп-сигнала.

8. Вынимаем вакуумный усилитель вместе с кронштейном и педалью тормоза.

9. Далее нужно отсоединить тягу вакуумного усилителя от педали тормоза. Для этого нужно снять фиксатор отмеченный ниже.

Чтобы снять фиксатор его нужно повернуть и потянуть на себя с помощью пассатижей.

Сдвигаем вниз и вынимаем шток.

10. После снятия штока нужно открутить две гайки от самого кронштейна. Не забываем снимать шайбы.

11. Снимаем кронштейн с педалью тормоза от вакуумного усилителя.

12. Приступаем к сборке. Берем новый вакуумный усилитель и одеваем на шпильки крепления кронштейна.

Смотрите чтобы тяга вакуумного усилителя стояла ровно и без перекосов на месте крепления к педали тормоза.

причины

Самая распространенная проблема, которая вызывает желтый свет BMW PARK, – это привод стояночного тормоза.

  • Привод стояночного тормоза . Шестерня внутри привода стояночного тормоза может сломаться. Распространенная проблема на BMW с электронными тормозами, которая вызывает желтый свет PARK, чтобы остаться.
  • Проблема с программным обеспечением . Проблема с парковочным тормозом BMW в некоторых случаях может быть устранена путем обновления программного обеспечения у дилера.
  • Ослабленный разъем . Проверьте разъем на приводе модуля стояночного тормоза. Корродированный провод может вызвать периодические ошибки стояночного тормоза.
  • Слабый аккумулятор . Слабый аккумулятор может помешать отпусканию стояночного тормоза. Скорее всего, у вас возникли другие проблемы с электрикой, если ваш BMW не держит заряд. Следуйте этому руководству, чтобы узнать, как заменить аккумулятор BMW.

Почему появляется индикатор ((!))

Тормозная система состоит их механической части (диски, колодки, тормозная жидкость, магистрали и пр., ручной или электрический стояночный тормоз) и электронной – комплекса датчиков и проводки.

Только на отдельных моделях авто сигналы с разных датчиков обозначаются загоранием отдельных ламп, и тогда буква ((Р)) на приборной панели говорит о том, что затянут «ручник», а значок ((!)) сообщает о неисправностях основной тормозной системы.

Часто же на автомобилях установлена только одна сигнальная лампа, на которую поступают сигналы датчика уровня тормозной жидкости, износа колодок, лампы стоп-сигналов и «ручника».

В норме индикатор «Brake» или ((!)) загорается перед запуском двигателя, когда ключ в положении “On”, и гаснет сразу после запуска мотора. И появляется на приборной панели впоследствии, только если владелец ставит «Рено» на стояночный тормоз.

Замена радиатора печки

Опишем процесс замены радиатора отопителя без снятия торпеды.

Для начала необходимо снять центральную консоль, отсоединить и убрать воздухопроводы, подающие тепло в заднюю часть салона. Аккуратно, дабы не повредить защелку, снимаем нижнюю часть отделки (пластик полукруглой формы с лицевой панели). Открутив расположенные под отделкой болты, необходимо снять металлические уголки. Обе части нижней секции корпуса печки также необходимо снять. Для этого выкручиваем крепежные саморезы и аккуратно отгибаем защелки. Снимаем бардачок и оба воздуховода, после чего отсоединяем корпус печки, вместе с которым должен показаться и радиатор. Сделать это не так просто. Дабы облегчить этот процесс, необходимо немного разогнуть в сторону ребра жесткости торпеды. От радиатора необходимо отсоединить все шланги, после чего извлечь корпус отопителя вместе с ним. После ремонта или замены радиатора сборка узла осуществляется по обратной схеме.

Как снять вакуумник на ВАЗ 2110

Если самостоятельная диагностика подсказывает о неисправности усилителя, то снятие вакуумника на ВАЗ 2110 — дело техники. Для начала, следует приготовить слесарный инструмент. Хорошо, если есть сервисный набор. В его отсутствие, необходимо подготовить ключи: три головки: 10 мм, 13 мм и 17мм, вороток с удлинителем, пару отвёрток крестовая и шлицевая, пассатижи.

Затем, можно снимать вакуумник на ВАЗ 2110 в следующем порядке:

  1. Отключаем минусовую клемму от АКБ (таковы правила слесарных работ);
  2. Откручиваем верхние саморезы, которые крепят шумоизоляционный материал к моторному щиту;
  3. Отсоединяем бандажный резиновый ремень, крепящий расширительный бачок;
  4. Не разъединяя соединений шлангов ОЖ, убираем бачок в сторону;
  5. Теперь появляется возможность отодвинуть шумоизоляцию;
  6. Отсоединяем клемму от датчика уровня жидкости на крышке тормозного цилиндра;
  7. Придерживая клапан обратки, вытягиваем из него шланг подачи воздуха;
  8. Далее, необходимо разъединить вакуумник и тормозной цилиндр. Для этого предстоит открутить две наружные гайки крепления;
  9. Чтобы не отсоединять тормозные трубки, плавно отодвигает открученный цилиндр от усилителя;
  10. Переходим в салон. На щите, по периметру педали тормоза, находим четыре шпильки, которые крепятся гайками. Откручиваем их;
  11. Затем отсоединяем палец, который связывает педаль и шток толкателя усилителя;
  12. После этого, можно вернуться к моторному отсеку и вынуть открученный узел.

На демонтированном усилителе, останется кронштейн педали. Он крепится двумя гайками. Его следует снять и переустановить на новый вакуумник для вашего ВАЗ 2110. Сборка происходит в обратной последовательности. После того, как вам удалось поменять вакуумник на ВАЗ 2110, тормоза прокачивать не надо, потому что тормозные трубки не отсоединялись.

Процесс снятия электродвигателя

Если говорить в целом, то достать мотор печки несложно и под силу это практически каждому. Однако проблема заключается в том, что выполнять снятие очень неудобно и многое приходится делать вслепую. Если вы решились на самостоятельный ремонт, то нужно быть готовым к неудобствам. Снятие электродвигателя осуществляется следующим образом:

  • откручиваем болт крепления бардачка и вынимаем его из штатного места;
  • снимаем блок предохранителей, предварительно убрав его крышку;
  • отключаем провод, который подключается к заслонке рециркуляции;
  • вытягиваем клипсу и убираем изоляцию;
  • снимаем заслонку с крепления и удаляем тряпкой старую смазку;
  • отсоединяем провода питания электродвигателя;
  • со стороны водителя на корпусе размещен фиксатор, который нужно отжать, надавив на него к центру;
  • поворачиваем электродвигатель против часовой стрелки и вытаскиваем его в правую часть;
  • вынимаем мотор через место, где стоял блок предохранителей, и выполняем его проверку на работоспособность.

После выполнения всех работ, необходимо поставить исправный двигатель на место, выполнив действия в обратном порядке. Не забываем использоваться смазку при установке заслонки рециркуляции.

Дальнейшее устранение неисправностей

Если ни одно из упомянутых выше решений не сработало, следующим шагом является считывание кодов неисправностей из модуля электронной парковки. Стандартный сканер OBD2 не позволит вам прочитать коды неисправностей, связанные с стояночным тормозом.

Вам понадобится специальный сканер BMW, который может считывать модуль стояночного тормоза/электромеханический.

Еще одна распространенная проблема – неисправный модуль ABS. Прочитайте коды из модуля ABS, DSC или выполните полное сканирование системы.

Следуйте инструкциям в этом руководстве, чтобы узнать, как читать коды неисправностей BMW.

Что такое «чек»

В разных марках автомобилей его изображение может отличаться.

Желтого цвета, на приборной панели

Если в вашем автомобиле, после запуска двигателя, продолжает гореть, или мигает, лампочка «проверьте двигатель», значит, блок управления зафиксировал неисправность. Неисправность записывается в виде кодов ошибок стандарта OBD-2. Список основных кодов и их расшифровка в конце статьи.

расшифровка стандартных кодов

Для того чтобы прочитать коды ошибок памяти блока управления, необходимо воспользоваться диагностическим сканером (ноутбук с программой для диагностики и адаптером для связи с автомобилем), лучше всего обратиться в специализированный сервис для проведения компьютерной диагностики. Некоторые старые автомобили, до 2002–2006 годов выпуска, поддерживают режим самодиагностики.

Самодиагностика, процесс индикации ошибок в виде двузначных кодов блоком управления двигателя с помощью лампы «чек». Этот режим рассмотрим в конце статьи.

Не гаснет или моргает лампа «чек»

Это говорит о том, что неисправность присутствует в данный момент. Даже если мотор работает без изменений, велика вероятность его поломки. Например, ошибка по пропускам зажигания 8-цилиндрового двигателя, внешне не будет заметна. Однако, несгоревшее топливо будет догорать в катализаторе, что через 100–200 километров пробега приведёт к его выходу из строя. Ехать с горящей или мигающей лампой «чек» можно только к месту проведения ремонта (под вашу ответственность). Если на приборной панели загорелась красная лампа — на эвакуаторе до СТО, если жёлтая — можно попробовать на свой страх и риск доехать самим до автосервиса.

Условия проявления неисправностей и возможные причины

  1. — в движении, при разгоне (пропуски зажигания из-за свечей, форсунок, топлива)
  2. – мигает или горит чек и троит двигатель, машина не тянет, дёргается, плавают обороты (пропуски зажигания из-за свечей, форсунок, топлива)
  3. — после заправки (некачественное топливо)
  4. — при включении зажигания (неисправность датчиков системы управления двигателем)
  5. — после мойки машины, мойки мотора, дождя (плохой контакт в электропроводке двигателя)
  6. — горит Check на холодном двигателе/после прогрева движка (неисправность кислородных датчиков)
  7. — на высоких оборотах, на холостых оборотах (топливо, свечи, форсунки)
  8. — после замены свечей (свечи не того типа, повреждение при установке свечей, высоковольтных проводов)
  9. — после замены воздушного фильтра (негерметичность впуска, не одет разъём расходомера)
  10. — после замены ремня грм (неправильная установка по меткам, не одеты разъёмы датчиков)
  11. — после установки ГБО (неправильная установка, рассогласование блоков управления двигателя и ГБО)
  12. — после установки сигнализации (неправильное подключение, не одели снятые разъёмы)
  13. — после замены топливного фильтра (фильтр не того типа, негерметичность топливной системы)
  14. — загорелся чек и увеличился расход топлива (работают не все цилиндры — пропуски зажигания, неисправен датчик температуры мотора, расходомер, кислородные датчики)
  15. — моргает или горит лампа и движок не запускается (дизельный, бензиновый) (неисправен датчик положения коленвала и распредвала, давления топлива в рампе и дозирующий клапан ТНВД в дизельном двигателе).
  16. — горит лампочка на подъёме (недостаточное количество или качество топлива, загрязнение фильтра очистки топлива, форсунок)
  17. — после замены модуля зажигания, катушки зажигания (неправильное подключение, неисправность или неправильная установка самого модуля)
  18. — загорается чек при минусовой температуре (плохой контакт в электропроводке, неисправность датчики температуры мотора)
  19. — при нажатии на акселератор (недостаточно топлива — загрязнение фильтра топлива, форсунок, плохое искрообразование — катушка, свечи)
  20. — при включении печки (неравномерная работа двигателя при увеличении нагрузки-пропуски зажигания из-за свечей, форсунок, топлива)
  21. — горит лампа и не работает спидометр (датчик скорости и его электропроводка)
  22. — чек может гореть из-за масла (из-за недостаточного давления масла может некорректно работать VVT муфта, установленная на распредвале. Она начинает работать при подаче к ней масла из системы смазки ДВС, при недостаточном давлении блок управления двигателем фиксирует неисправность).
  23. — чек горит из-за бензина — самая распространённая неисправность. При низком качестве топлива ухудшается воспламенение топливо — воздушной смеси, фиксируются различные неисправности — пропуски зажигания, неверные показания кислородных датчиков и расходомера. Если топливо очень низкого качества, автомобиль не заведётся.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
