Рулевое управление автомобиля

Основные требования к рулевому управлению

Существуют стандартные требования, которые предъявляются к системе рулевого управления. Если система этим требованиям соответствует, ее можно считать исправной.

  1. Угол свободного хода руля. Это тот угол поворота, который делается «вхолостую», до начала поворота колес. В норме для легковых автомобилей он должен быть не боле 10 градусов, и если свободный ход постепенно увеличивается, это говорит о необходимости регулировки или ремонта.
  2. Система должна правильно «рулить»! То есть, нормально держать автомобиль при езде по прямой, точно выполнять маневры, не отклоняться от заданной траектории.
  3. Руль должен легко поворачиваться во время выполнения маневров. Усилители для того и придумали, чтобы на дороге водитель думал о дороге, а не о том, хватит ли ему сил на следующий поворот. Если управление тугое, требует значительных усилий, проблему нужно найти и решить.
  4. Строго выверенное число полных оборотов руля от среднего до крайнего положения. Для выполнения поворота водитель не должен выкручивать руль до бесконечности.
  5. Система должна работать даже после того, как отключится усилитель руля. В дороге может случиться всё, что угодно, в том числе утечка гидравлической жидкости или отказ электродвигателя в ЭУР. При этом автомобиль должен сохранить управляемость. Да, усилий это потребует больше, но и остановка будет там, где захочет водитель.

Рулевой механизм

Рулевой механизм служит для передачи усилия от рулевого колеса к рулевой сошке.

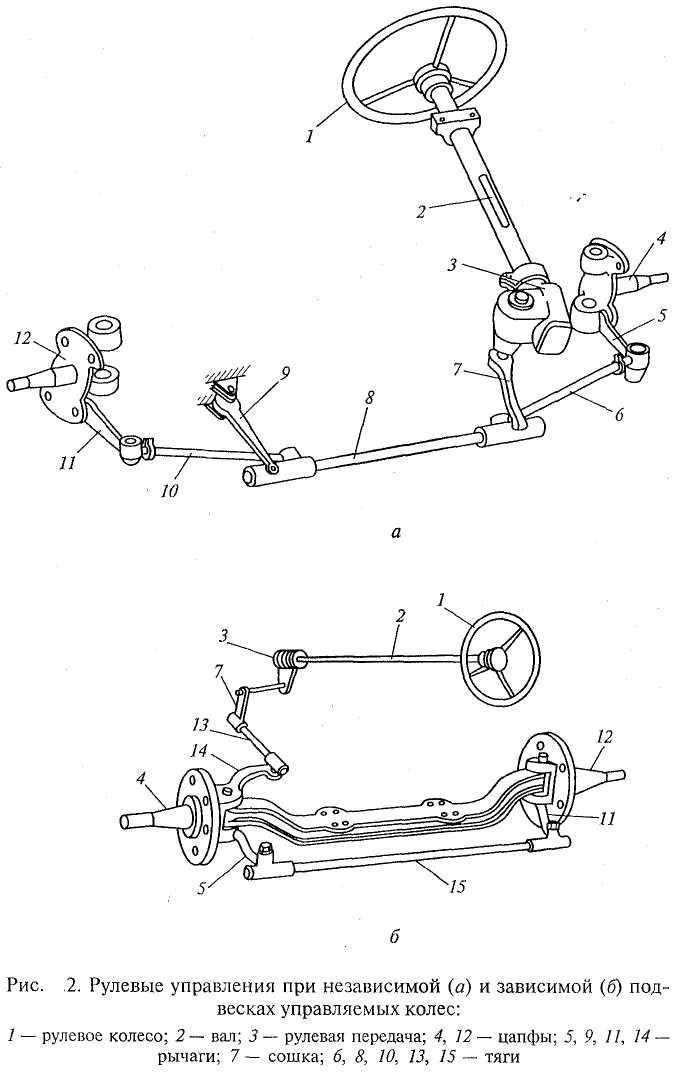

Рулевой механизм состоит из рулевого колеса 9, рулевого вала 10, рулевой колонки 8, картера 6 с рулевой передачей и вала 5 рулевой сошки 4.

На автомобилях применяются главным образом следующие типы рулевых передач: глобоидальный червяк с двух- или с трехгребневым роликом и червяк с боковым сектором.

Рулевая передача, состоящая из глобоидального червяка и ролика, устроена следующим образом. На нижнем конце рулевого вала 8 напрессован глобоидальный червяк 5 (червяк со специальной резьбой). Опорами для червяка служат два роликоподшипника 3. С червяком зацепляется своими гребнями ролик 10, сидящий на шариковых 14 или на игольчатых подшипниках на оси 15, смонтированной в прорези головки 16 вала 11 рулевой сошки 17.

При вращении рулевого колеса червяк заставляет находящийся с ним в зацеплении ролик вместе с рулевой сошкой поворачиваться относительно оси вала сошки. Вогнутая форма червяка обеспечивает правильное зацепление пары червяк — ролик в различных положениях рулевой сошки. Установка ролика на подшипниках качения уменьшает потери на трение и износ (при вращении червяка ролик не скользит по поверхности его резьбы, а перекатывается).

Рулевая передача, состоящая из червяка и бокового сектора, показана на рисунке. Для этой передачи применяется цилиндрический червяк 3. Червяк напрессован на рулевой вал 4 и опирается на два роликоподшипника 2. Червяк находится в зацеплении со спиральными зубьями бокового сектора 8, который выполнен заодно с валом рулевой сошки и вращается в картере 7 на двух игольчатых подшипниках 9. Такого типа передачи применяются на автомобилях большой грузоподъемности, где через рулевое управление передаются большие усилия.

Рулевые передачи размещаются в литом картере, заполненном, маслом. В картере имеются обычно два отверстия: верхнее, закрытое пробкой 5, для заливки масла и нижнее, закрытое пробкой 10, для слива масла. Картер рулевого механизма крепится при помощи болтов к раме автомобиля.

Для обеспечения нормальной работы рулевой передачи в ней регулируются осевой зазор червяка в подшипниках и правильность зацепления передаточной пары.

Рулевая передача значительно облегчает работу водителя. Однако на автомобилях большой грузоподъемности усилие, которое должен прикладывать водитель к рулевому колесу, бывает настолько велико, что уменьшить его, только увеличив передаточное число в рулевой передаче, не удается. Поэтому на автомобилях типа КрАЗ-214 применяются специальные устройства — усилители рулевого управления, которые облегчают управление автомобилем и резко снижают усилие, необходимое для поворота рулевого колеса.

Замена рулевой тяги Шевроле Лачетти

Рулевая тяга – это элемент привода колес. Рулевая тяга передает усилие от
рулевого колеса к колесам автомобиля и отвечает за угол поворота колес, не
допуская их бокового скольжения.

Рулевая тяга соединяет рулевую реку и
поворотный кулак ведущего колеса. С помощью рулевой тяги можно регулировать угол
установки колес (схождение). Конструктивно рулевая тяга состоит из самой рулевой
тяги и рулевого наконечника.

На одном колесе может быть 2 или 3 тяги, в
зависимости от модели автомобиля.

Срок службы рулевой тяги составляет от 40 до 80 тыс. км. Наиболее часто
выходит из строя шаровой шарнир рулевой тяги вследствие попадания на него пыли и
грязи.

Защищает этот шарнир и служит контейнером для смазки специальный пыльник.
За состоянием пыльника нужно следить. Если вышел из строя этот шарнир, придется
делать замену рулевой тяги Шевроле Лачетти полностью.

Повредить саму рулевую тягу можно
наехав на твердый предмет или в глубокую яму одним колесом.

СТО по замене рулевых тяг Шевроле Лачетти в
Санкт-Петербурге:

Выбрать СТО

О том, что нужно делать замену рулевой тяги Шевроле Лачетти, может сказать
появившийся стук при движении, биение руля, поперечный люфт в рулевом
управлении, различные вибрации. На поворотах появляются трудности в управлении,
руль становится тугим.

Может появиться отклонение от прямолинейного движения при
езде по прямой, несоответствие угла поворота колес движениям руля. При самопроверке необходимо проверить, не порван ли пыльник и нет ли люфта
рулевой тяги (движениями вверх-вниз), покрутить руль на стоянке и проверить
отклик колес.

Если появился хотя бы один из перечисленных признаков, необходимо
ехать на СТО для диагностики и замены рулевой тяги Chevrolet Lacetti. При замене рулевой
тяги необходимо заменить пыльник, крепеж, оценить состояние соседних узлов.
Например, может потребоваться замена тяги стабилизатора.

В наших автосервисах специалисты не только быстро и грамотно заменят рулевую
тягу, но и отрегулируют привод. На все виды работ выдается гарантия. Купить
подходящую к вашему автомобилю рулевую тягу вы можете в нашем магазине.

После замены рулевой тяги нужно сделать проверку развал-схождения
колес.

Как определить изношенный рулевой наконечник

Тут вариантов несколько:

  • Вывешиваем по очереди правое и левое передние колесо. Шатаем его в горизонтальной плоскости. Если чувствуется люфт или слышны стуки в рулевом наконечнике, значит он требует замены. Эту процедуру удобно проводить с помощником. Он шатает колесо, а Вы кладете руку на наконечник — рука должна почувствовать люфты.
  • Просто рукой шатаем рулевой наконечник — если он болтается, значит ему пришел конец.
  • Осматриваем пыльник рулевого наконечника. Если он порван или изношен, значит рулевой наконечник долго не протянет. Поэтому лучше его заменить в плановом порядке, а не ждать его полной кончины, которая проявит себя, как обычно, в самый неподходящий момент.
  • Если наблюдаются стуки в передней подвеске при проезде небольших неровностей на малой скорости. Чаще всего эти стуки происходят по вине изношенных стоек стабилизатора. Но если замена стоек стабилизатора не помогает, тогда, как бы это не казалось странным — помогает именно замена рулевых наконечников Лачетти. Уже много раз наблюдал данный факт.

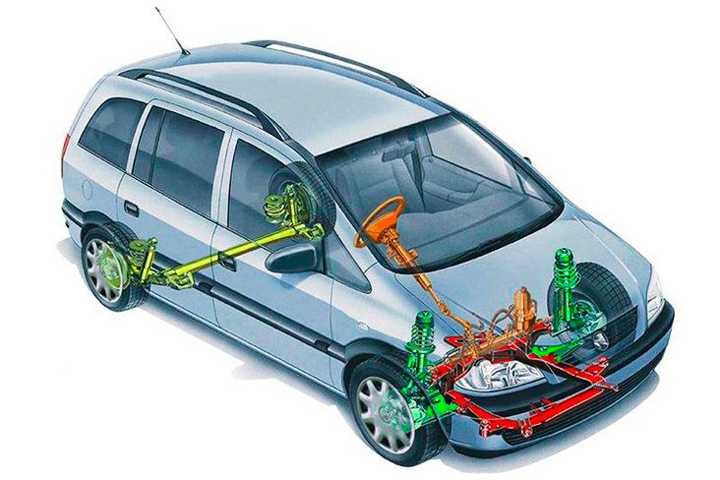

Устройство и принцип работы типичного рулевого управления

https://www.youtube.com/watch?v=TNjrSKwj4V0

На абсолютном большинстве автомобилей рулевое управление реализовано по одинаковому принципу. Конечно, есть отличия (например, тип усилителя руля), но тип общей компоновки не меняется.


Устройство рулевого управления

  1. Руль стоит первым в цепочке управления автомобилем. Это не только способ передать сигнал системе управления, в какую сторону и как резко поворачивать, но и способ обратной связи, а также элемент пассивной безопасности автомобиля (в рулевое колесо встраивается подушка).
  2. Рулевая колонка – промежуточный элемент между самим рулем и механизмом поворота. На рулевую колонку может крепиться система безопасности, замок зажигания, рычаги включения дворников и поворотников.
  3. Следующий на очереди – рулевой механизм, с помощью которого поворот руля (а следовательно, и рулевой колонки) преобразовывается в команду на поворот для рулевых тяг.
  4. После того, как рулевой механизм передал усилие на рулевую рейку, в действие приходят рулевые тяги с наконечниками и рычагами. Они соединены с поворотными кулаками передних колес и заставляют их поворачивать в нужном направлении на нужный угол.
  5. Чтобы с вождением автомобиля справился любой человек, применяется гидравлический или электрический усилитель руля.

Как определить изношенный рулевой наконечник

Тут вариантов несколько:

  • Вывешиваем по очереди правое и левое передние колесо. Шатаем его в горизонтальной плоскости. Если чувствуется люфт или слышны стуки в рулевом наконечнике, значит он требует замены. Эту процедуру удобно проводить с помощником. Он шатает колесо, а Вы кладете руку на наконечник — рука должна почувствовать люфты.
  • Просто рукой шатаем рулевой наконечник — если он болтается, значит ему пришел конец.
  • Осматриваем пыльник рулевого наконечника. Если он порван или изношен, значит рулевой наконечник долго не протянет. Поэтому лучше его заменить в плановом порядке, а не ждать его полной кончины, которая проявит себя, как обычно, в самый неподходящий момент.
  • Если наблюдаются стуки в передней подвеске при проезде небольших неровностей на малой скорости. Чаще всего эти стуки происходят по вине изношенных стоек стабилизатора. Но если замена стоек стабилизатора не помогает, тогда, как бы это не казалось странным — помогает именно замена рулевых наконечников Лачетти. Уже много раз наблюдал данный факт.

ВНИМАНИЕ

Важнейшей функцией, обеспечивающей прием и переработку информации, является внимание. Внимание — активная направленность сознания человека на те либо иные предметы и явления действительности или на определенные их свойства и качества при одновременном отвлечении от всего остального

Однако в процессе движения и управления автомобилем водитель не может сосредоточить свое внимание только на каких-то заранее определенных предметах, ввиду постоянно меняющейся дорожно-транспортной ситуации. Даже если в сложившейся ситуации только одна линия информации представляет интерес, не всегда безопасно концентрировать на ней внимание до такой степени, что другие события, которые потенциально могут оказаться более важными, пройдут незамеченными. Желательно обладать способностью концентрировать внимание на одном явлении, не исключая другие, только до тех пор, пока не произойдет что-либо более существенное.

Важнейшими качествами внимания, необходимыми водителю автомобиля, являются устойчивость, концентрация, объем, распределение и переключение.

Устойчивость внимания — это способность сосредоточиться в процессе работы в течение длительного времени. Устойчивость внимания определяется временем, в течение которого его интенсивность (напряженность) остается неизменной. Как показали опыты, интенсивность внимания может сохраняться в течение 40 мин без заметного ослабления.

С устойчивостью внимания тесно связано такое его качество, как концентрация — сосредоточение внимания на одном только объекте с одновременным отвлечением от всего остального. У водителя автомобиля такая концентрация внимания может быть в течение незначительных промежутков времени, например, при проезде пешеходных переходов, остановок общественного транспорта, железнодорожных переездов, при встречном разъезде, на мостах, в тоннелях и пр.

Объем внимания характеризуется количеством объектов, которые могут быть восприняты одновременно. Человек может одновременно охватить четыре шесть объектов, если условия восприятия не слишком сложные. У опытных водителей объем внимания больше, чем у молодых.

Распределение внимания — это способность человека к рассредоточению внимания на несколько объектов, к одновременному спешному выполнению нескольких различных действий.

Обычно человек может распределить внимание между двумя разнородными действиями, причем одно из них для него привычно. Например, вождение автомобиля более безопасно, если водитель все внимание уделяет дорожной обстановке, выполняя необходимые движения рук и ног автоматически

Успешное распределение внимания между двумя совершенно незнакомыми видами деятельности очень затруднительно.

При управлении автомобилем водитель должен одновременно смотреть, думать и действовать. Единство и слаженность этих сторон направленности внимания обеспечивают правильные действия в сложной обстановке.

Переключение внимания — это способность быстро менять объекты внимания или переходить от одного вида деятельности к другому

Быстрота переключения внимания имеет важное значение для водителя. Она помогает ему воспринимать те объекты, которые при распределении внимания он не может охватить одновременно

Переключение и распределение внимания в сочетании с правильной последовательностью действий и активностью наблюдения являются основой осмотрительности и предосторожности водителя. Качества внимания не являются неизменными, их можно развивать и совершенствовать

Основной предпосылкой развития внимания водителя является наличие у него интереса к своей профессии

Качества внимания не являются неизменными, их можно развивать и совершенствовать. Основной предпосылкой развития внимания водителя является наличие у него интереса к своей профессии.

Необходимо отметить, что приведенные рассуждения справедливы для так называемого произвольного (активного) внимания, т. е. волевого внимания, которое сознательно направлено на какой-либо объект (или деятельность) с заранее поставленной целью.

В отличие от произвольного непроизвольное (пассивное) внимание возникает без сознательного намерения и не требует от него усилий. Непроизвольное внимание привлекается сильным звуком, вспышкой света или внезапным прекращением звука или света

Как определить изношенный рулевой наконечник

Тут вариантов несколько:

  • Вывешиваем по очереди правое и левое передние колесо. Шатаем его в горизонтальной плоскости. Если чувствуется люфт или слышны стуки в рулевом наконечнике, значит он требует замены. Эту процедуру удобно проводить с помощником. Он шатает колесо, а Вы кладете руку на наконечник — рука должна почувствовать люфты.
  • Просто рукой шатаем рулевой наконечник — если он болтается, значит ему пришел конец.
  • Осматриваем пыльник рулевого наконечника. Если он порван или изношен, значит рулевой наконечник долго не протянет. Поэтому лучше его заменить в плановом порядке, а не ждать его полной кончины, которая проявит себя, как обычно, в самый неподходящий момент.
  • Если наблюдаются стуки в передней подвеске при проезде небольших неровностей на малой скорости. Чаще всего эти стуки происходят по вине изношенных стоек стабилизатора. Но если замена стоек стабилизатора не помогает, тогда, как бы это не казалось странным — помогает именно замена рулевых наконечников Лачетти. Уже много раз наблюдал данный факт.

Регулировки

Настройку узла осуществляют в исправном состоянии. Её правильность является важным фактором в эффективной работе усилителя и сохранения эксплуатационного ресурса. Наладка делится на настройку зазоров зацеплений механических пар и хода золотника.

 Зацепление червяк-сектор

Регулировку производят при исправном состоянии рулевых тяг и сочленений привода руля, свободный ход рулевого колеса не должен превышать 30 ̊ с работающим двигателем.

Порядок наладки:

  • Поддомкрачивается передний мост трактора или отсоединяется сошка от рулевых тяг.
  • Отпускают болт регулировочной эксцентриковой втулки.
  • Поворачивают по часовой стрелке втулку до упора  червяка в максимальном зацеплении с сектором.
  • При работающем двигателе, поворачивая рулевое колесо определяют положение зацепления без ощущения заклинивания, увеличивая зазор поворотом втулки против часовой стрелки.
  • Затягивают болт крепления втулки, снимают мост с домкрата или подсоединяют сошку к рулевым тягам.

Подтяжка сферической гайки червяка

Затяжка гайки нивелирует зазор между золотником и обоймами подшипников, образовавшийся в результате выработки или ослабления. Появления зазора отражается на увеличении свободного хода руля и появлению эффекта болтания рулевых колёс. При появлении люфта — золотник может произвольно подключать полости цилиндра к магистралям с давлением масла.


Затяжка сферической гайки червяка

  • Откручиваются болты крепления распределителя к корпусу усилителя.
  • Снимают крышку и крепят  распределитель на два размещённых по диагонали болта 5. Толщину фланца крышки компенсируют  подложкой шайб 4 или гаек большого диаметра под головки болтов.
  • Затем расшплинтовуют регулировочную гайку 1, и затягивают её до упора золотника в обоймы подшипников. Затяжку осуществляют с усилием 20 Нм.
  • Отворачивая сферическую гайку до первого совпадения отверстия на валу червяка — гайку  зашплинтовуют.
  • Демонтируют установочные болты с шайбами и устанавливают крышку с прокладкой, затягивая четырьмя болтами в штатном  режиме.

Правильная затяжка даёт плотное прилегание золотника к обоймам подшипников и обеспечивает возвращение золотника в нейтральное положение под действием пружин при прекращении вращении рулевого колеса. Излишняя затяжка увеличивает усилие на руле и приводит к быстрому износу упорных подшипников распределителя.

Регулировка зацепления сектор — рейка

Зазор в зацеплении сектор–рейка штока поршня цилиндра регулируется количеством прокладок между корпусом усилителя и упором рейки. Достаточный зазор 0,25-0,3 мм обеспечивает работу пары без заклинивания.

Равномерность хода золотника

Ход золотника регулируют прокладками между корпусом усилителя и распределителем, распределителем и крышкой сферической гайки. При недостаточном усилении поворота влево устанавливают дополнительную прокладку в 0,5-1 мм между корпусом колонки и распределителем, если недостаточно усиление вправо – устанавливают прокладку под крышкой сферической гайки. Таким образом, выравнивают амплитуду хода золотника влево — вправо.

Давление в системе

Настройка давления предохранительного клапана 7 осуществляется изменением сжатия пружины. Заворачивая винт клапана — увеличивается сжатие пружины и соответственно максимальное рабочее давление гидросистемы усилителя.

Требования к системе рулевого управления

Система рулевого управления преобразует соз­даваемые водителем вращательные движения рулевого колеса в изменение угла поворота управляемых колес автомобиля. Конструкция и схема системы призваны обеспечить удобное и безопасное рулевое управление автомобиля во всех ситуациях и на всех скоростях. Вся си­стема рулевого управления, от рулевого колеса и до управляемых колес, должна в этих целях обладать следующими свойствами.

Передача инициируемых водителем руля­щих движений на рулевом колесе без люфта особенно важна при движении по прямой. Это гарантирует безопасное, неутомительное для водителя управление автомобилем, пре­жде всего на средних и высоких скоростях.

Поэтому рулевой механизм должен быть очень жестким. Это необходимо для обеспе­чения точной управляемости и преодоления отклонения от заданного угла поворота ру­левого колеса под действием изменяющихся возвратных сил, возникающих, например, при изменении бокового ускорения.

Слабое трение в рулевом механизме по­зволяет водителю получать через реактивные силы тактильную обратную связь, дающую информацию о коэффициенте сцепления между дорогой и шинами. Слабое трение также помогает колесам выровняться для движения по прямой. В системах рулевого управления с мускульной энергией слабое трение обеспечивает небольшие движущие силы. В системах рулевого управления с усилителем оно повышает эффективность управления.

Кинематические параметры рулевого управления и конструкция управляемой оси автомобиля должны быть такими, чтобы во­дитель мог чувствовать величину сцепления между шинами и дорогой.

Требования к рулевому управлению

Требованиями к функционированию системы рулевого управления являются:

Легкое, безопасное рулевое управление автомобилем. Сюда, к примеру, относится тенденция рулевого управления автоматиче­ски возвращаться в положение прямолиней­ного движения при отпускании руля.

Максимально возможное демпфирование колебаний, передаваемых от колес автомо­биля на рулевое колесо при движении по не­ровным дорогам. Но этот процесс не должен приводить к потере обратной связи в рулевом управлении.

Для обеспечения чистого качения колес и, соответственно, предотвращения их из­быточного износа вся рулевая кинематика должна удовлетворять условию Аккермана. Это означает, что оси управляемых колес должны пересекаться в одной точке с осью задних колес (рис. «Условие Аккермана» ).

Достаточно жесткая схема всех компонен­тов рулевого механизма означает, что даже малые инициируемые водителем рулевые движения преобразуются в изменение на­правления управляемых колес, обеспечивая безопасную и точную управляемость авто­мобиля.

Угол поворота рулевого колеса от упора до упора по соображениям комфорта дол­жен быть как можно меньше при парковке и движении с небольшой скоростью. Однако на средних и высоких скоростях рулевое управ­ление не должно быть столь чувствительным.

Требования законодательства, предъявляемые к системам рулевого управления автомобилей

Требования законодательства, предъявляе­мые к системам рулевого управления автомо­билей, описаны в международных правилах ECE-R79. К этим требованиям, наряду с базовыми функциональными требованиями, относятся максимально допустимые управ­ляющие силы для исправной и неисправной систем рулевого управления. Эти требования регламентируют прежде всего поведение ав­томобиля и рулевого управления при въезде на круг и выезде с круга. Для автомобилей всех категорий: после отпускания рулевого колеса при движении автомобиля по окруж­ности на скорости 10 км/ч, радиус поворота автомобиля должен увеличиться или как ми­нимум остаться тем же.

Для автомобилей категории М1 (легко­вые автомобили с числом посадочных мест до 8): когда автомобиль в тангенциальном направлении выезжает из круга с радиусом 50 м на скорости 50 км/ч, в системе рулевого управления не должно возникать никаких не­обычных вибраций. В автомобилях категорий М2, М3, N1, N2 и N3 это поведение должно демонстрироваться на скорости 40 км/ч или, если это значение не достигается, то на мак­симальной скорости.

Это поведение также предписывается в случае неисправности у автомобилей с гидро- или электроусилителем рулевого управления. У автомобилей категории М1 это должно быть возможно в случае отказа сер­вопривода рулевого управления для въезда со скоростью 10 км/ч в течение 4 секунд в круг радиусом 20 м. Управляющее усилие на рулевом колесе не должно превышать 30 даН (табл. «Нормы рабочих усилий в системе рулевого управления» ).

Что такое реечное рулевое управление – простыми словами

Реечный рулевой механизм, или, как его еще называют, реечная рулевая рейка, на современных легковых автомобилях – невероятно распространенная система управления передними колесами. Даже если вы не являетесь гуру в автомобильных технологиях, вы, скорее всего, слышали о таком механизме. Но как она работает? Объясним принцип действия для новичков, что называется, на пальцах.

Скорее всего, на вашем автомобиле стоит реечное рулевое управление. Обусловлен этот невероятно популярный инженерный выбор прогрессивной работой системы в целом (идеально подходит для современных динамичных, быстрых и мощных автомобилей), хорошей обратной связью с передними колесами (вы точно понимаете, на какой угол повернуты колеса и как быстро происходит их поворот) и возможностью установки управления на автомобили с передней независимой подвеской.

Комплект приборов и основные технические данные

Авторулевой “Аист” предназначен для установки на судах, имеющих электрогидравлические рулевые машины. Авторулевой подключается к репитерной передаче гирокомпаса или дистанционного магнитного компаса.

В комплект авторулевого “Аист” входят следующие приборы (рис. 1):

  1. пульт управления (ПУ);
  2. пульт следящего управления (ПСУ);
  3. переключатель пультов (10-ПП);
  4. исполнительный механизм (ИМ-1 или ИМ-2);
  5. рулевой датчик (РД).

В комплект также входит набор запасных частей и приспособлений (ЗИП) и инструменты.

Рис. 1 Устройство авторулевого “Аист”

Пульт управления (ПУ) является основным прибором авторулевого, в котором размещены электромеханические элементы, силовые трансформаторы, усилители и другие устройства, предназначенные для выработки сигналов управления. На лицевых панелях ПУ расположены основные органы управления. Прибор ПУ устанавливается в ходовой рубке. Он обеспечивает работу авторулевого в одном из трех видов управления: автоматическом, следящем, простом.

Пульт следящего управления (ПСУ) предназначен для управления судном только в двух режимах: следящем или простом. Прибор ПСУ устанавливается в ходовой рубке (при отсутствии в комплекте прибора ПУ) или на верхнем мостике. По своей конструкции ПСУ аналогичен прибору ПУ, но в нем отсутствуют те элементы, которые предназначены для автоматического вида управления.

Переключатель пультов (10-ПП) обеспечивает переключение электрических цепей, если в комплектации авторулевого имеются два или более пульта управления (ПУ или ПСУ). Количество положений переключателя зависит от числа пультов.

Исполнительный механизм (ИМ) служит для управления электрогидравлической рулевой машиной (РМ). В зависимости от типа насоса рулевой машины применяется исполнительный механизм ИМ-1 или ИМ-2. Прибор ИМ устанавливается в румпельном отделении на корпусе насоса.

Рулевой датчик (РД) содержит электромеханические элементы для выработки сигнала обратной связи в схеме авторулевого. Прибор РД устанавливается в румпельном отделении и имеет непосредственную механическую связь с баллером руля.

Помимо рассмотренных приборов, в комплект авторулевого “Аист” могут дополнительно входить: соединительный ящик (СЯ-42), предназначенный для разветвления электрических цепей, и станция электроэлементов (СЭ), которая содержит ряд устройств, обеспечивающих работу схемы.

Авторулевой “Аист” характеризуется следующими техническими данными.

  1. При наличии в комплекте прибора ПУ возможны четыре вида управления: автоматический, следящий, простой и ручной. Автоматический вариант управления обеспечивается сигналом от гирокомпаса или дистанционного магнитного компаса. В этом случае судно удерживается на заданном курсе без участия человека. В следящем режиме курсоуказатель отключается от схемы авторулевого и судно управляется человеком с помощью штурвала. При переходе на простой (резервный) вид управления схемы авторулевого не используются. Управление рулем производится с помощью двух клавишей, обеспечивающих включение исполнительного механизма рулевой машины. Ручной вид управления является аварийным. Он применятся в случае отказа всей схемы авторулевого. Управление рулем производится вручную при помощи рукоятки, находящейся непосредственно на ИМ.
  2. Средняя величина рыскания в автоматическом режиме (при оптимальных положениях регуляторов) равна примерно 1о при волнении моря до 3 баллов и не превышает 3° при волнении в 5 баллов. Когда волна выше 5 баллов, авторулевой обеспечивает надежное удержание судна на курсе, но величина рыскания при этом будет более 3°.
  3. При любом виде управления максимальный угол перекладки руля не превышает 35°. Это обеспечивается электрическими ограничителями.
  4. Надежная работа электрической схемы авторулевого предусматривает, чтобы сопротивление изоляции было не менее 1 МОм.

Как это работает?

Гидроусилитель руля (ГУР)

Что такое гидроусилитель руля? Это — система, состоящая из трубопроводов высокого и низкого давления, в которых благодаря насосу циркулирует специальная жидкость. Для жидкости ГУР предусмотрен бачок, соединенный с насосом. Когда вы поворачиваете руль в системе гидроусилителя происходит целый ряд реакций. Жидкость подается в рулевой механизм через распределитель под высоким давлением. Нагнетаясь в гидроцилиндр, она создает давление на поршень, под воздействием которого тот смещается, снижая степень усилия прилагаемого водителем при повороте рулевого колеса. Во время движения по прямой траектории жидкость ГУР стекает из рулевого механизма в бачок системы.

Электроусилитель — это набор механизмов, среди которых главная роль отведена электромотору, кроме того в состав ЭУР входит электронный блок управления (ЭБУ), а также два датчика (датчик угла поворота и датчик крутящего момента). По сравнению с гидроусилителем, ЭУР устанавливается непосредственно на саму рулевую рейку или колонку, при этом передача крутящего момента осуществляется посредством торсионного вала, встроенного в систему рулевого управления. В то время как ГУР меняет усилие прилагаемое к рулю при помощи давления и жидкости, которая циркулирует в системе, электроусилитель осуществляет все при помощи тока. При повороте руля крутящее усилие передается рулевому механизму по торсионному валу. Датчик крутящего момента ЭУР «понимает» это действие и сообщает о нем в ЭБУ. Электронный блок анализирует полученные данные и определяет, сколько именно тока необходимо «дать» электромотору, чтобы вращение руля было легким и приятным. Следует отметить, что расчет усилия происходит в зависимости от скорости, с которой движется автомобиль, а также угла поворота руля. Когда водитель крутит рулем на месте во время парковки или других маневрах, привод электроусилителя нагружен максимально, поскольку необходимо обеспечить легкое вращение рулевого колеса в сложных условиях. Когда авто движется на высоких скоростях управление рулем становится более острым, так как электроусилитель значительно уменьшает силу крутящего момента, то есть меньше помогает водителю.

Теперь когда мы разобрались в принципах работы предлагаю выяснить, что лучше: ГУР или ЭУР, учитывая плюсы и минусы каждой из систем.

Преимущества ГУР

  1. Гидроусилитель рулевого управления имеет более громоздкие габариты, однако плюс в его относительно невысокой стоимости и менее затратном производстве. Это в свою очередь так или иначе сказывается на стоимости транспортного средства.
  2. Потенциал мощности. ГУРы сегодня устанавливают преимущественно на автомобили бюджетного класса, а также грузовые микроавтобусы и большие внедорожники. В случае с внедорожниками и микроавтобусами применение гидроуслителя руля можно объяснить тем, что эта система более мощная и способна выдержать большие нагрузки. Это, по сути, главное преимущество ГУР.
  3. Вышеупомянутая невысокая стоимость.

Недостатки ГУР

Что до недостатков, то их у гидроусилителя намного больше по сравнению с ЭУР:

  1. В автомобиле с ГУР не рекомендуется держать руль в крайнем положении дольше пяти секунд, так как это может привести к перегреву масла в системе и выхода гидроусилителя руля из строя.
  2. ГУР требует регулярного обслуживания, не реже чем раз в два года. Владелец автомобиля с такой системой постоянно обязан производить замену жидкости в системе, контролировать ее уровень, проверять привод, шланги и насос на предмет подтеканий и трещин.
  3. Третий недостаток — прямая зависимость от работы двигателя. Когда насос включается в работу, он так или иначе отбирает часть мощности у двигателя, а во время движения на высокой скорости по трассе это можно считать пустой тратой мощности, так как в данном случае ГУР практически не нужен.
  4. В гидроусилителе нельзя настроить режимы работы в зависимости от скорости движения и условий.
  5. Гидроусилитель хорошо выполняет свою работу на малых и средних скоростях, однако на высоких скоростях управление теряет «остроту» и водителю сложно выполнить резкий короткий маневр. Проще говоря, ГУР дольше реагирует из-за применения в нем дополнительных узлов, увеличивающих время отклика.
