Снятие рулевой рейки, демонтаж своими силами

Признаки неисправности

Прежде чем приступить к ремонту элемента, необходимо точно определить, что на автомобиле вышла со строя рулевая рейка. Для этого есть косвенные и прямые признаки, которые укажут на деталь. Конечно, лучше всего провести диагностику на специализированном автосервисе, но можно попытаться своими руками. Итак, рассмотрим, основные признаки неисправности рулевой рейки:

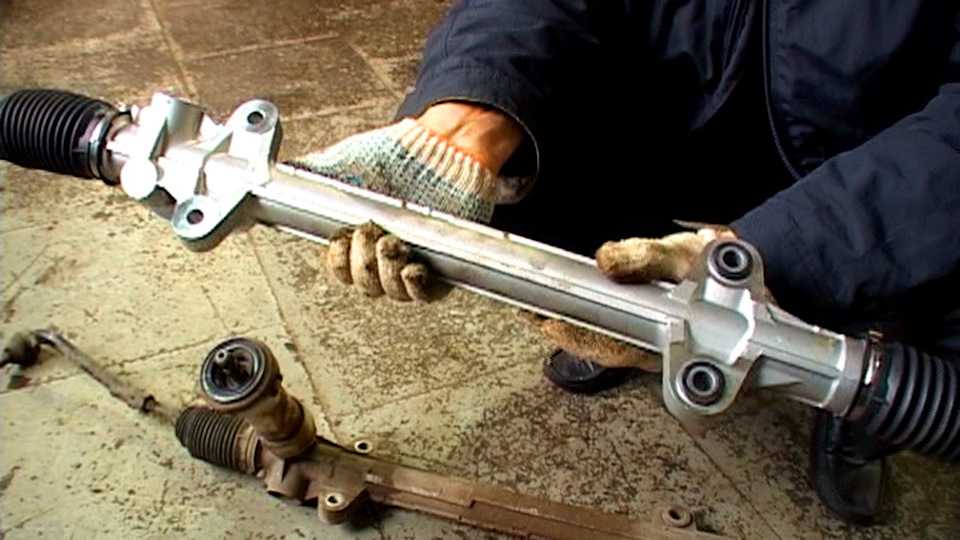

Рулевая рейка.

  • При повороте руля появляется стук под капотом.
  • Продольный люфт руля.
  • Повышение усилий при повороте руля.
  • Масляные пятна под машиной.
  • Заедание руля при поворотах.

Все эти признаки являются прямыми при неисправности рулевой рейки, которые стают первыми звоночками, что элементу необходимо провести диагностику и ремонт.

Ремонт или замена?

Замена неисправной рулевой рейки проще, чем ремонт, но выше по стоимости. Если рассматривать новую оригинальную рейку на Ford Focus II 2009, стоимость 800 евро. Копия же обойдется в 350 евро.

Комплект, чтобы отремонтировать рулевую рейку для этого автомобиля, оценивается в 40-50 евро. Осталось докупить хомуты и пыльники, что обойдется ориентировочно в 10 евро. Чтобы снять и отремонтировать рулевую рейку готовим гаечные ключи в наборе. Для сбора и разбора рейки не обойтись без специального инструмента, который докупается отдельно.

Снять рулевую рейку своими руками, используя гараж и подручные инструменты выгодно, но не надежно. Поэтому снятие рейки лучше проводить в специализированном автосервисе, в условиях, где имеется подходящий комплект для снятия, ремонта и восстановления работоспособности проблемных элементов рулевой рейки. Экономия очевидна но тем не менее, оцениваем свои силы, чтобы оправдать предстоящие затраты сил, эмоций и времени.

Возможен ли недорогой ремонт рулевой рейки

Выполнить качественно, по доступной цене ремонт смогут мастера техцентра Audi A4  «ВАГ Автосервис» в Москве. На СТО есть запчасти ко всем моделям Ауди.

Инструкция по замене рулевой рейки

Сложность производимых работ во многом зависит от типа и расположения рулевой рейки. Механические рейки обычно располагаются в верхней части моторного отсека и имеют относительно удобный доступ. Демонтаж рулевой рейки вполне возможно произвести самостоятельно на любой площадке.

Гидравлические рейки в основном расположены в нижней части между двигателем и подрамником. Доступ к рейке достаточно ограничен, работы производятся на подъемнике, эстакаде или смотровой яме. В отдельных случаях требуется снятие подрамника. В связи с определенными сложностями замену или ремонт гидравлической рейки рекомендуется производить в сервисном центре.

Рассмотрим последовательность действий, как снять рулевую рейку на автомобиле ВАЗ 2114.

Необходимые материалы и инструменты

При проведении самостоятельных работ по замене рулевой рейки потребуются:

  • съемник для снятия рулевых наконечников;
  • шестигранник №17;
  • жидкость для смазки wd-40;
  • литол;
  • слесарный набор ключей и головок;
  • молоток;
  • зубило;
  • ветошь.

Демонтаж рулевой рейки

Алгоритм снятия рулевой рейки производится следующим образом:

  1. Автомобиль устанавливается на ровной площадке с твердым покрытием. Фиксируется стояночный тормоз и под задние колеса устанавливаются противооткатные упоры. Блокируется рулевое колесо. Снимается минусовая клемма аккумулятора.
  2. Домкратом поднимается передняя часть автомобиля и устанавливается на подставки. Снимаются передние колеса для обеспечения доступа к рулевым тягам.
  3. Гайки наконечников обрабатываются wd-40 и откручиваются. Используя съемник, извлекаются пальцы наконечников из гнезд амортизаторных стоек.
  4. В салоне откручивается и извлекается стопорный болт на карданном сочленении.
  5. Для удобного доступа к рейке демонтируется абсорбер.
  6. Откручиваются и удаляются гайки крепления рулевой рейки.
  7. Сняв рейку с крепежных шпилек, разъединяется шлицевое соединение рулевого вала и исполнительного механизма.
  8. Рейка извлекается из подкапотного отсека.

Установка рулевой рейки

Перед установкой следует снять боковые заглушки на новой рейке и наполнить отверстия литолом. Установить на рейку рулевые тяги с наконечниками. При монтаже рулевой рейки потребуется помощь второго человека для установки шлицевого соединения. Разжать шлицевой хомут можно, воспользовавшись зубилом.

Установленная на шпильки рейка крепится гайками. Наконечники устанавливаются в гнезда и фиксируются. Устанавливаются колеса, автомобиль снимается с подставок.

После монтажа новой рейки необходимо на стенде геометрии проверить и установить параметры схождения колес.

Как на Калине поставить руль прямо?

После ремонта или замены рулевой рейки руль не всегда удается поставить так, чтобы он смотрел прямо, потому у многих автолюбителей возникает вопрос: как Калине поставить руль прямо? Действительно, когда при движении по прямой руль стоит прямо, то это не только приятно, но и удобно. За него просто удобнее держаться.

Чтобы затем выставить руль прямо, сначала, во время движения по прямой, сделайте отметку в верхней точке руля, а когда приедете к месту ремонта, то поставьте руль так, чтобы эта точка была в самом верху. Далее потяните на себя центральную часть руля, она отсоединится и окажется у Вас в руках.

Клеммы звукового сигнала надо отсоединить, центральную часть рулевого колеса можно отложить в сторону.

Ключом на 24 откручиваем гайку крепления рулевого колеса к рулевому валу.

Не забудьте отметить маркером положение рулевого колеса относительно вала.

А теперь берем руль двумя руками (на 9 и на 3 часа) и попеременно покачивая каждой рукой к себе и от себя, аккуратно снимаем рулевое колесо со шлицов рулевого вала. Как только руль снимется со шлицов, поворачиваем его в то положение, которое Вам нужно (то есть ставим прямо) и снова надеваем на шлицы. Теперь, при движении прямо, руль у Вас будет тоже смотреть прямо.

У меня руль слегка косил вправо, поэтому я переставил его на один шлиц влево, вот так:

Причины посторонних звуков, снятие рейки

Часто возникают ситуации, когда при повороте руля Лады Калины слышно, как что-то стучит и гремит. Такие посторонние звуки могут раздаваться постоянно или появляться после длительной стоянки. Если что-то грохочет в рулевом механизме, то следует выяснить причины этих шумов. Часто они возникают из-за износа шарового шарнира. Такой дефект может привести к невозможности движения транспорта, и деталь необходимо будет своевременно заменить.

Причиной стука или скрипа руля иногда становится повреждение гранаты. При неисправности рулевых реек, помимо стуков, возникает отдача рулевого колеса или появляются признаки закусывания руля. В этом случае потребуются регулировка или ремонт рулевой рейки, а, возможно, и ее замена. Шумы появляются при износе втулки амортизаторов. Виной стука может стать ослабление болтов, крепящих картер.

Конструкция системы руля Калины такова, что подтяжка рулевой рейки, регулировка пружины могут быть произведены только после снятия рейки. Съем ее производится в следующем порядке. Приподнимается передняя часть автомобиля с использованием подъемника или «козелков». Со стороны салона выворачивается болт шлицевого крепления колонки руля.

Место крепления располагается ниже блока педалей. Снимаются передние колеса машины. Затем откручиваются и вынимаются гайки поворотных кулачков. Из-под капота извлекается аккумулятор вместе с площадкой. Извлекается теплоотражатель. Наконец, отвинчиваются гайки крепления рулевой рейки к кузову. После этого рейку можно извлекать наружу.

При разборке, регулировке и ремонте рулевой рейки Калина потребуется следующий инструмент:

  • специальный ключ для регулирования рейки ВАЗ;
  • индикатор зазоров часового типа;
  • отвертка, плоскогубцы, набор торцевые и гаечных ключей;
  • молоток;
  • киянка;
  • съемник рулевых наконечников;
  • штангенциркуль;
  • зубило;
  • кисточка.

Любые посторонние звуки при повороте руля должны вызывать у водителя настороженность. Необходимо сразу выяснить причины их появления. Ремонт и регулировка рулевой рейки Калины может повысить безопасность движения.

Разборка рулевой рейки. Подготовительный этап


Перед тем, как приступить к ремонту, нужно четко понимать о каком виде модели идет речь. Диагностике и ремонту подлежат следующие конструкции:

  • рулевые рейки механического типа;
  • рулевые рейки с гидроусилителем;
  • рулевые рейки с электроусилителем.

Каждый из вышеперечисленных механизмов устанавливается на автомобиль. В зависимости от этого выстраивается алгоритм проведения работ. Начальные этапы характерны для всех видов реек.

Что необходимо иметь при «себе»: набор автомобильных инструментов, переносной осветительный прибор, ветошь, запасные части, ремонтные комплекты.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Подтянуть Рулевую Рейку Ваз 2109

Мы правильно тянем рейку управления на ВАЗ-2114 своими руками: советы и сам процесс

Никто не оспаривает тот факт, что рабочий руль в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и бесперебойную работу в принципе. Независимо от типа привода, будь то червячная передача, коробка передач со стойкой или без усилителя, все они требуют многократного технического обслуживания. ВАЗ-2114 и все самарские генераторы второго поколения получили достаточно надежный и привычный механизм управления ремонтом и настройкой. У него нет гидроусилителя, поэтому его легче обслуживать и регулировать.

Зачем тянуть рельс на ВАЗ-2114

Диагностика управления рельсом и механизмами управления

Перед тем, как подтянуть шину управления на ВАЗ-2114, вы должны рассмотреть предварительные условия, которые сообщат вам, когда пора начинать ремонт или подъем.

Во-первых, это бесплатная игра.

В основном, АвтоВАЗ гарантирует достаточно долгий срок эксплуатации рулевого механизма, а именно десять лет. Однако вы должны понимать, что это идеальные условия работы. Это предполагает ровную асфальтированную дорогу, постоянное наличие высококачественной смазки в поддоне багажника и мягкий стиль вождения.

При нормальных условиях эксплуатации этот период практически недостижим

Неважно, дороги, качество запчастей и часто суровый режим автомобиля приводят к тому, что механизм дает о себе знать гораздо раньше

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рельса или необходимости подтягивания очевидны:

Как затянуть рулевую рейку ВАЗ 2115,2114,2113,2199,2109,2108

Я перезагрузился. Я сожалею, что видео не показывало, куда вставить.

Как затянуть рулевую рейку на ВАЗе. Нюансы

к затянуть рулевую рейку ВАЗ 2110 понадобится специальный ключ октаэдра «в 17», на более современный.

  1. Стук в капоте в области щитка двигателя, особенно при неравномерном движении.

На ВАЗ-2114 стук при движении по неровным участкам дороги может произойти из-за ослабленной гайки на болте, который сжимает карданный зажим

Последнее может рассматриваться как кричащая неисправность и может вызвать серьезные проблемы с дорожным движением.

В В этом случае, Скорее всего, ситуация не может быть исправлена ​​лифтом, но чтобы сделать выводы раньше, вы можете попытаться исправить это. Есть два способа сделать это. как на машине, так и со снятой рейкой.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится после замены ремонтного комплекта и полного ремонта механизма. Мы постараемся преодолеть немного крови и просто отрегулировать разрыв при включении стойки, таким образом устраняя люфт и стук.

Дергаем рейку ВАЗ-2114 своими руками

Чаще всего все Поднятие стойки. это только выбор игры для помолвки и настройка игры шлем. Если износ деталей механизма (втулок, самой коробки передач, зубчатых колес, сальников и пильных дисков) имеет решающее значение, не следует избегать ремонта и установки комплекта. Однако самый простой способ проверить это. натянуть рельс непосредственно на вагон.

Для регулировки стойки вам понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Вы можете сделать этот ключ самостоятельно, но он продается в любом магазине, стоит копейки и никогда не помешает иметь его в наборе инструментов. Кроме того, это значительно облегчит работу не только при регулировке, но и при снятии рельса при необходимости.

Рельс ВАЗ-2114 регулируется следующим образом:

  1. Рекомендуется устанавливать машину либо на эстакаде, либо на элеваторе. Вы можете отрегулировать направляющую из-под капота, но она почти не сработает.

Установите автомобиль на лифтах или путепроводах

Проверка руля и завязывание тяги

Затяните регулировочную гайку с помощью специального ключа

Видео о регулировке рулевой рейки

Выбирая люфт, мы не скрываем инструмент, а проводим тест-драйв, в ходе которого оцениваем работу рулевого механизма. Если рулевое колесо свободно вращается, но его нет, регулировку можно считать завершенной. Если рулевое колесо слишком тугое, лучше ослабить регулировочную гайку, повернув ее на несколько градусов против часовой стрелки.

Рулевая рейка требует не меньшего ухода, чем рулевые наконечники

Переборка рулевой рейки — в каких случаях проводится и технология ремонта

Здравствуйте, уважаемые автолюбители! Рано или поздно приходит время, когда необходимо ремонтировать рулевую рейку с гидроусилителем руля (ГУР). Для того, чтобы на живом примере, а не «на пальцах» разобраться с тем, как перебрать рулевую рейку, мы рассмотрим порядок выполнения этой работы на примере автомобиля Нексия.

Принцип устройства рулевой рейки, практически любого автомобиля, ничем не отличается. Естественно, существуют нюансы и особенности конструктивного характера и типа размещения рулевой рейки на авто. Именно для уточнения этих особенностей рулевого управления вашего автомобиля, и существует мануал от производителя.

В каких случаях требуется разборка рулевой рейки?

Причины необходимости выполнения ремонта рулевой рейки просты: появление стука при проезде через неровности дороги и при ритмичном покачивании руля в стороны во время движения, при появлении люфта руля.

Прежде, чем приступать к ремонту рулевой рейки, обязательно следует проверить рулевые наконечники и состояние рулевых тяг. Если они в норме, можно попытаться подтянуть рулевую рейку.

При отсутствии желаемых результатов следует проверить наличие люфта в районе крепления тяг. При подтягивании тяг стук может стать еще сильнее, а руль будет крутиться все тяжелее. И, если все усилия по регулировке рулевого привода оказались напрасны, то можно переходить к вопросу о том, как перебрать рулевую рейку?

Подготовка к ремонту: инструменты и материалы для ремонта рулевой рейки

У многих начинающих автолюбителей, которые пробуют делать ремонт авто своими руками, возникает вопрос, — с чего начать, и как разобрать рулевую рейку.

А начинать необходимо с изучения руководства по обслуживанию вашего автомобиля, либо технической литературы, которая сейчас в избытке предлагается в технических книжных магазинах, но чаще всего в интернете.

Следует также заблаговременно приобрести ремкомплект для восстановления механизма рулевого управления. Ну и, разумеется, необходимо приготовить соответствующий набор инструментов, которые могут потребоваться в процессе ремонта.

В него стоит включить набор гаечных ключей: рожковых и торцевых, а также, проверенный временем смазочный материал типа Литол. Хотя сегодня рынок и предлагает смазку для рулевой рейки, но основа у всех смазок, в принципе, одинакова.

Просто нужно помнить о том, что смазка для рулевой рейки должна соответствовать температурному режиму того региона, в котором эксплуатируется ваш автомобиль.

Технология ремонта: разборка и переборка рулевой рейки

Если автолюбитель впервые выполняет операцию по разборки рулевой рейки, ему целесообразно запастись умелым помощником, который в нужную минуту может подать необходимый инструмент или поддержать находящийся на весу узел. Итак, приступим к разборке рулевой рейки:

  • Перед началом работы нужно установить руль в среднее положение и маркером или мелом пометить текущее положение вала. Это нужно сделать, поскольку во время сборки легче будет определить, какой зуб вала ставить на рейку;
  • Слить масло, для чего открутить трубки, подходящие к рейке спереди. После этого — трубки прикрепить на место. Теперь нужно открутить болт карданного вала и снять рейку с поперечины;
  • Детали рулевого механизма нужно тщательно вымыть, например, в средстве для очистки двигателя. Дальнейшую разборку рейки удобнее делать на столе.
  • Для замены верхнего ремкомплекта, нужно стянуть с вала подшипник.
  • Для замены нижнего комплекта нужно извлечь проволочный стопор, вращая втулку на валу рейки.
  • В центре корпуса рейки располагается манжета и шайба, они подлежат замене. Во время запрессовки новых деталей нужно не повредить угловую кромку манжета.
  • Во время установки и сборки нужно проверить правильность входа вала в рейку, после этого надеть карданный вал на шлицы, одновременно подтягивая рейку к поперечине.
  • Теперь следует проверить нахождение руля в среднем положении, затем рейку можно полностью собирать и тщательно крепить.

Как правило, наиболее распространенным диагнозом повреждения является значительная выработка червячного вала. Его следует заменить новым. Сборку следует выполнять в последовательности обратной разборке.

По итогам ремонта рулевой рейки, вы видите, что переборка рулевой рейки – не слишком сложная процедура. В заключении, хотелось бы напомнить любителям быстрой езды: износ вала, мог бы быть меньшим, если водитель аккуратнее преодолевает неровные участки, следит за накачкой колес и производит своевременный техосмотр автомобиля и профилактическое обслуживание.

Инструкция по снятию без съемника

После подготовки необходимых инструментов нужно провести такую работу:

  1. Установить машину на ровной поверхности, подложить под заднее колесо башмак, чтобы она не катилась во время поднятия домкратом.
  2. Ослабить болты крепления колеса, с помощью домкрата поднять переднее колесо автомобиля. Для надежности под порог положить надежную подставку и немного отпустить домкрат, чтобы порог уперся на подставку.
  3. Открутить крепежные болты колеса и снять его. С помощью щетки по металлу очистить рулевой наконечник от грязи, ржавчины и пыли. Обработать резьбовые соединения жидкостью WD-40, подождать 10 минут для откисания прикипевших гаек.
  4. Рожковым ключом ослабить контргайку рулевого наконечника. Вывернуть руль в противоположную сторону и с помощью гаечного ключа или головки открутить рулевой шаровый палец.
  5. С помощью специального приспособления снять рулевой наконечник. При отсутствии съемника использовать лом или монтировку, вставив инструмент между тягой и стойкой. Делая упор на рычаг, резкими движениями наносить удары молотком в торец рулевого наконечника.
  6. Снимая наконечник, штангенциркулем замерять расстояние от середины детали до отметки рулевой рейки, чтобы правильно установить новую деталь и сохранить развал-схождение колес. Если штангенциркуль отсутствует, можно посчитать обороты при откручивании наконечника или витки резьбы.
  7. Открутить запчасть и заменить на новую.

Что делать при сорванной резьбе на гайке

Если на старой гайке сорвана резьба, необходимо вставить монтировку так, чтобы плотно придавить рулевую гайку к проушине, и с помощью рожкового ключа выкрутить ее. Если попытка не удалась, нужно смазать гайку жидкостью WD-40, обстучать и попробовать снова.

При слизанных гранях на гайке необходимо использовать разводной или газовый ключ.

Если все равно невозможно открутить гайку, на гранях следует сделать надрез болгаркой или ножовкой.

Действия при деформации деталей

В процессе эксплуатации детали рулевого управления быстро изнашиваются и деформируются. Для безопасности движения они подлежат только замене. Если деформированную деталь невозможно демонтировать, ее можно срезать болгаркой и заменить на новую.

Бывают случаи, когда нет доступа для срезания детали. В таком случае ее можно нагреть горелкой и легкими ударами молотка выровнять в исходное положение, после чего ее нужно снять и заменить.

Ремонт рулевого наконечника своими руками

Здравствуйте, уважаемые автолюбители! Продолжением темы безопасного движение автомобиля, является своевременное выявление неисправностей, правильная диагностика и ремонт рулевого управления авто.

В рулевом управлении самой уязвимой является система рулевого привода, а именно рулевые тяги и внешние рулевые наконечники. Это как раз те элементы, которые в большей степени испытывают на себе все неровно – кочечные особенности наших дорог.

Ремонт рулевых тяг, по сути своей имеет прямой синоним – замена рулевой тяги или замена наконечника рулевой тяги. Дело в том, что сама рулевая тяга редко выходит из строя, если только водитель не приложит к этому упорных усилий, двигаясь по бордюрам, например.

Поэтому основным объектом процедуры ремонта (замены) рулевой тяги является наконечник с шаровым шарниром рулевой тяги. Ну, и по ходу действия, в обязательном порядке необходимо менять пыльник рулевой тяги. Даже если он не имеет видимых механических повреждений в виде трещин или порывов.

Задачу пыльника рулевой тяги подробно объяснять не нужно. Понятно, что пыльник защищает шаровый шарнир рулевой тяги от попадания в него всего лишнего из внешнего мира.

Когда требуется ремонт рулевых тяг и наконечников

Диагностика неисправностей рулевого управления облегчается тем, что практически 100% неисправностей в рулевом управлении, водитель почти сразу ощущает своими руками или видит по траектории движения авто: люфт рулевого колеса, биение рулевого колеса, автомобиль на прямом отрезке дороги, начинает уводить в ту или иную сторону и так далее.

Или, вы проводите плановую диагностику и во время проверки обнаруживаете люфт рулевой тяги. А, как правило, ремонт рулевой тяги тянет за собой замену наконечника, ну и пыльника – по умолчанию.

В любом из случаев отклонения от привычного поведения авто или состояния руля, нужно не откладывая в долгий ящик провести диагностику рулевого управления. Ну, а там  до замены наружных наконечников, рулевых тяг и пыльников, совсем недалеко.

Как сделать ремонт рулевого привода

Ремонт рулевых тяг, замена наконечников и пыльников, в принципе, дело подвластное любому водителю. Немного времени, и соблюдение технологической цепочки. При ремонте не забывайте о том, что у описанных технологических операций, могут существовать нюансы при применении советов на практике.

Вы ведь понимаете, что существуют конструкционные особенности на разных марках авто. Но принцип, в любом случае одинаков. Итак, приступим к замене рулевой тяги, наконечника и пыльника.

Обязательные условия: пыльники менять в любом случае, погнутые наконечники менять обязательно, не нужно их реставрировать кувалдой. Не так много они стоят, но много значат.

  • Начинаем, как всегда, с соблюдения элементарных мер безопасности: автомобиль ставим на «ручник», под задние колеса ставим «башмаки» или упоры из подручных материалов, поддомкрачиваем автомобиль и ставим его на упор.
  • Обработать WD-40 гайку крепления рулевой тяги на поворотном рычаге и отвернуть ее.
  • Вынуть шплинт гайки крепления шарового шарнира тяги, которой он крепится к поворотному рычагу. И открутить гайку.
  • Для выпрессовки пальца шарового рулевой тяги из поворотного рычага, понадобится съемник. При его отсутствии специалисты рекомендуют воспользоваться молотком и небольшим ломиком (монтировкой).
  • Далее, отгибаем концы стопорной пластины и расконтриваем болты крепления обеих рулевых тяг к рулевому механизму.
  • Снимаем рулевую тягу.
  • В тисках зажать рулевую тягу и ослабить контргайку крепления наконечника на муфте.
  • Перед тем, как выкрутить наконечник сделайте на нем пометку или считайте количество витков. Это понадобится для того, чтобы произвести установку нового наконечника, как можно правильнее и доехать до поста развал схождения.
  • Замените пыльник, для этого снять уплотнительное пружинное кольцо, которое держит пыльник. Снимаем пыльник с рулевого наконечника.
  • Производим замену наконечника: надеваем пыльник и вкручиваем наконечник по отметке (количеству витков).
  • Сборку элемента рулевой трапеции, производим в обратном порядке.

Естественно, на бумаге это получается быстро и непринужденно. Если же у вас нет определенного опыта по ремонту рулевой тяги, то на практике этот процесс займет определенное время.

Тем не менее, вы убедились в том, что ремонт (замена) рулевой тяги, наконечника и пыльника не требуют от вас академических знаний. У вас все получится.

Реставрация шаровых, рулевых наконечников, тяг. Растяжка Как сделать крыльцо для беседки

Особенности ремонта рулевой рейки «Шевроле»

Чтобы выполнить реставрационные работы рулевой рейки «шевроле», нужен комплект для ремонта. Его стоимость будет гораздо ниже, чем цена новой детали.

Ремонтный комплект продается по отдельности или в сборе. Номер полного комплекта для приведения в порядок рулевой рейки «Шевроле Лачетти» 96407341. Не советуем покупать по отдельности втулки и вставки из пластмассы, так как по качеству они могут быть совершенно разными, как следствие, степень износа левой и правой частей будет отличаться.

После покупки всех материалов для ремонта рулевой рейки «шевроле» можно начинать работы.

Предварительно полностью очистите рулевую рейку. Для этого обычно применяется паровой агрегат, который под давлением хорошо удалит загрязнения, не повредив детали.

Далее приступайте непосредственно к ремонту рулевой рейки «шевроле»:

  1. Зафиксируйте задние колеса, подставив под них тормозные башмаки, и опустите ручник. Лучше, если в автосервисе есть подъемная площадка. При отсутствии таковой нужно заехать на смотровую яму и заглушить мотор.
  2. Поставьте машину на стойки-опоры и произведите демонтаж колес.
  3. При помощи домкрата поднимите переднюю часть машины и подложите под нее страхующие упоры.
  4. Снимите колесо.
  5. Слейте все содержимое бачка.
  6. Откройте капот, выкрутите пробку, находящуюся на расширительном бачке ГУР.
  7. Снимите бачок ГУР.
  8. Возьмите большой шприц или другое подходящее приспособление и сделайте отбор жидкости из бачка ГУР.
  9. Выкрутите болт, фиксирующий рулевой вал.
  10. Отключите обратный шланг, идущий от бачка, и вставьте в емкость объемом не менее 2 литров.
  11. Удалить шплинты, которые находятся на гайках крепления рулевых тяг к поворотному кулаку.
  12. Выкрутите крепление (2 болта) на расширительном бачке ГУР.
  13. Наклоните подготовленную емкость к шлангу для перемещения оставшейся жидкости в систему.
  14. Отвинтите гайки пальцев и выпрессуйте их. Бывает, что руками гайки не вынимаются. В этом случае поможет монтировка или молоток.
  15. Сядьте за руль, повращайте рулевое колесо в обе стороны, чтобы вся жидкость ГУР вытекла из системы (приблизительно 0,7–1 л).

Важно: не заводите двигатель, так как насос ГУР будет работать в сухом режиме, что может привести к выходу его из строя и дорогостоящему ремонту. Надо сказать, что бачок ГУР на «Шевроле Лачетти» полностью снимается

Поэтому при желании и наличии времени его можно очистить от отработки.

  1. Открутите крепежную систему картера рулевой рейки к кузову автомобиля.
  2. Выкрутите крепления, состоящие из 2 болтов, на нижней опоре. Снимите опору.
  3. Вытащите рейку сквозь арку, при этом тяги демонтировать не нужно.
  4. Выкрутите болт (головка на 10), соединяющий рулевую колонку и рейку.
  5. Открутите болты крепления тяг к рейке и произведите их демонтаж.
  6. Открутите крепеж скобы, фиксирующей трубку подачи жидкости в ГУР. Скоба находится на подрамнике со стороны правого лонжерона.
  7. Срежьте хомуты крепежа пыльника.
  8. Слейте оставшуюся сервисную жидкость в емкость. Для этого нужно открутить 2 штуцера на ГУР (на подачу жидкости и обратку).
  9. Снимите подрамник и поперечную рейку, которая держится на 4 болтах.
  10. Раскрутите механизм и снимите крышку. Вероятно, что там будет грязь, которая попадала через пыльник.
  11. Освободите резиновые подушки от шпилек, фиксирующих глушитель, чтобы опустить затем беспрепятственно подрамник.
  12. Выкрутите крышку подшипника, чтобы вытянуть пружину.
  13. Подстрахуйте подрамник, подставив упор.
  14. Проведите заключительную диагностику всех частей. Замене подлежат детали из резины и пластика, а также пыльник и подшипники.

После ремонта рулевая рейка «шевроле» собирается в обратной последовательности

Во избежание ошибок необходимо обратить внимание на некоторые нюансы.

Перед тем как начать сборку, нужно провести чистку всех деталей, смазать реечный вал (для этого подойдет литол или другая смазочная жидкость).

Рулевое колесо должно стоять ровно, поэтому нужно совмещать метки на картере с метками на рейке. Этапы сборки после ремонта:

  • заменить подшипники;
  • ослабить крепеж, удерживающий подрамник, не до конца выкрутив 2 болта и 2 гайки;
  • залить в картер жидкость для ГУР и установить рейку;
  • свести все метки;
  • разомкнуть рулевую рейку и колонку при помощи трубки, ударной отвертки или большого рожкового ключа;
  • поставить новые детали: пружину, пластиковое кольцо, упор;
  • открутить крепеж, соединяющий рулевую рейку и подрамник, состоящий из 2 болтов и 2 гаек;
  • прикрутить тяги;
  • до конца выкрутить крепеж подрамника;
  • установить рейку и соединить шлицы;
  • подключить к системе;
  • опустить подрамник вплоть до выхода его из шпилек;
  • соединить рулевые наконечники и поворотный кулак.

После завершения работ по ремонту и сборке рекомендуется провести тестовый заезд.

Обслуживание рулевых механизмов

Каждый день, садясь за руль, желательно проверять свободный ход руля. После 2-3 тысяч км пробега и дальше, для отечественных автомобилей — через 10 тысяч, следует провести полную проверку состояния механизма. В ходе проверки выполняется очистка механизмов и приводов от грязи.

При наличии стуков, скрипов, биений колес или руля желательна замена рулевого механизма. К примеру, ремонт редуктора — достаточно сложный процесс, а установка нового решает все проблемы. Так же происходит и с реечным механизмом.

Итак, мы выяснили, как устроен рулевой механизм автомобиля, как производить его регулировку и замену своими руками.

Признаки неисправности рулевых наконечников

Как определить симптомы неисправностей в рулевых наконечниках

Рулевое управление является одним из важных составляющих транспортного средства. От его состояния зависит не только комфортное передвижение, но и безопасность во время езды, как для водителя, так и для остальных участников движения. Этот управляющий узел состоит из нескольких составляющих, которые необходимо время от времени проверять на износ и исправность. Одним из таких элементов являются тяга и рулевой наконечник (в рулевом управлении их два). Эти детали позволяют поворачивать колеса автомобиля под необходимым углом, способствуя повышенной маневренности. И для того, чтобы увеличить срок эксплуатации данных рычагов, необходимо своевременно распознать признаки неисправности рулевых наконечников.

Первичный осмотр

Очень важно изредка выполнять осмотр не только внешнего состояния автомобиля, но и заглядывать под него. Таким образом, можно своевременно предупредить поломку какой-либо детали или узла в целом

Такая проверка не займет много времени и сил, и для этого не обязательно быть знатоком в автомобилях. Чтобы определить неисправность, лучше попросить знакомого вам помочь, так как для определения наличия люфта нужно два человека. Помимо этого можно проверить деталь на наличие механических повреждений.

Тяга приходит в неисправность гораздо реже чем наконечники.

Чтобы выполнить первичный осмотр рулевых наконечников нужно выполнить следующее:

Рулевая тяга и наконечники изначально недоступны, так как находится на днище авто. Для более тщательного осмотра необходимо загнать машину на смотровую яму. Это создаст более открытый доступ ко всем элементам подвески, днища и, в том числе, позволит качественнее проверить рулевой наконечник. Если нет возможности воспользоваться ямой, то можно применить домкрат, но только для поднятия авто. Для повышения безопасности используйте подставочные опоры (пеньки).
Нужно с помощью ветоши протереть детали от всякого налета, это позволит рассмотреть поверхность на наличие дефектов

Также нужно уделить внимание крепежным местам, так как именно в соединениях чаще всего может таиться неисправность.
В основном первой деталью, которая приходит в непригодность считается пыльник. Поэтому следует проверить его на наличие трещин.
Чтобы проверить люфт нужно, чтобы помощник покрутил руль в обе стороны, а вы при этом наблюдаете за работой наконечников

Если наконечник перемещается вдоль оси пальца более чем на полтора миллиметра, то это свидетельствует о том, что рулевой наконечник неисправный.
Неисправность может быть где угодно, при проверке нужно быть максимально внимательными. После осмотра одной из сторон, нужно проверить вторую.
При желании, раз уж вы под автомобилем, выполните диагностику и других не маловажных узлов и деталей. При необходимости некоторые из них можно смазать или же срочно заменить.

Признаки поломок

Вторые же можно назвать расходным материалом. Их срок службы, в среднем, составляет не более сорока тысяч километров. Чтобы увеличить этот показатель необходимо ездить только по ровной поверхности и водить авто очень бережно.

Итак, давайте рассмотрим основные признаки поломки, которые могут привести автомобиль в неисправность.

  • Люфт – явный признак. Если при движении на невысоких скоростях вы начали замечать, что колеса вашей машины поворачивают не в соответствии с поворотом руля, то вам необходимо проверить рулевой механизм. Это следует выполнить неотложно, наличие люфта может привести к самым худшим последствиям.
  • Отдача в руль. Если при езде вы начали замечать сильное биение руля – это также звоночек для проверки рулевой тяги и наконечников.
  • Появление нештатных звуков. Если повреждается пыльник, то пыль проступает и оседает на место соединения. Таким образом, при работе этого элемента появляются звуки. В дальнейшем такие условия могут привести к преждевременному износу этих деталей.

Очень важно вовремя реагировать на появление внештатных отклонений в работе своего автомобиля. Постарайтесь уделить диагностике как можно больше времени

Такое отношение позволит вам сохранить свое авто и его составляющие на долгое время.

«Проверка рулевых тяг автомобиля»

На записи показано, как происходит диагностика рулевых тяг на автомобиле марки «Ваз», а также озвучены советы по определению неисправности наконечников рулевых тяг.

https://mineavto.ru

legkoe-delo.ru

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
