Салонный фильтр форд фокус 3: где находится, замена

Когда менять и какой салонный фильтр Форд Фокус 3 ставить

Периодичность замены салонного фильтра, согласно регламенту, составляет 15,000 км пробега. Учитывая тяжелые условия (сильная запыленность, задымленность), в которых вероятно ездит авто, не лишним будет проверить фильтр раньше, на 10,000 км. При сильном загрязнении его нужно поменять, а при незначительном — продуть сжатым воздухом.

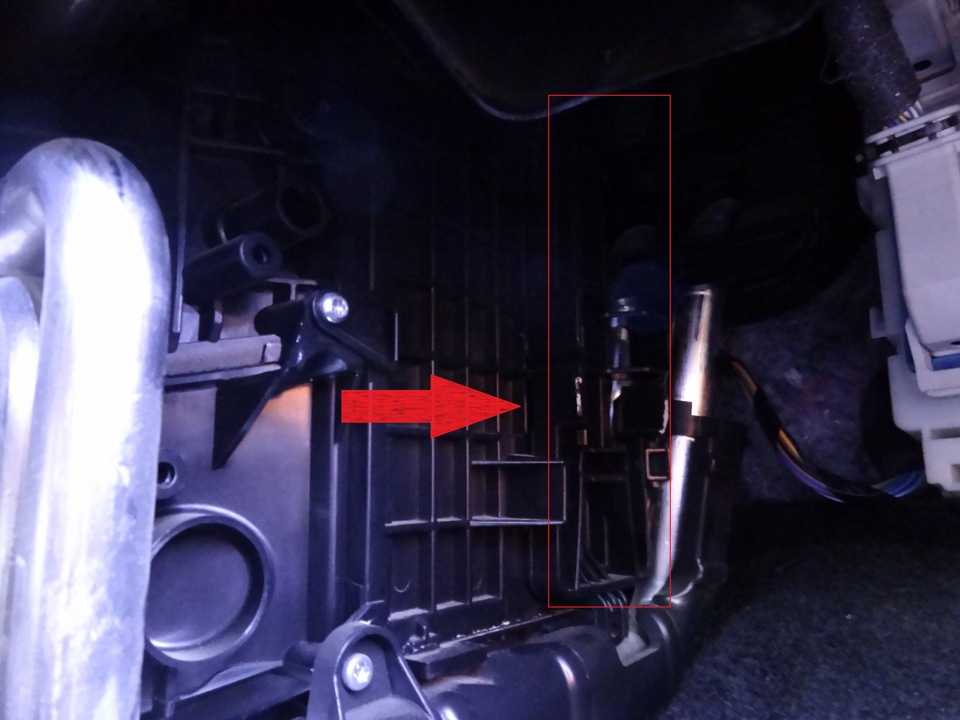

Салонный фильтр Форд Фокус 3 находится под бардачком с левой стороны.

Каталожный номер оригинального салонного фильтра Форд Фокус 3 — 1709013 (угольный). Аналоги: MANN CUK25007 (угольный), MANN CU25007 (обычный), FILTRON K1154A, BOSCH 1987432598, PURFLUX AHC212, MAHLE LAK875 и другие.

Салонный фильтр Ford Focus 3

Перед тем, как приступить к замене старого фильтра, приобретите новый очистительный элемент. Лучше, если это будет оригинальный угольный фильтр салона Visteon. Данный фильтр по праву занимает высокую позицию в рейтинге лучших фильтров, благодаря технологии изготовления, проведенной по европейским стандартам качества. Волокна фильтра пропитаны гранулами активированного угля, который хорошо поглощает всевозможные химические соединения и газообразные примеси, не говоря уже о мусоре крупных фракций, таких как пыль, мелкие насекомые и т.д. Строго говоря, он очищает воздух на 85-95 %. На Форд Фокус 3 он идет с поролоновыми прокладками по краям для более плотной герметичности. Оригинальную версию фильтра вы можете приобрести за 1200 рублей, а бюджетный аналог за 480 рублей.

Процесс замены

Итак, собственными руками мы меняем элемент системы уборки салона:

Сначала вам нужно открыть капот.
Теперь возьмите плоскую отвертку и используйте ее, чтобы аккуратно отсоединить крепежные детали на пластиковой крышке

Это нужно делать осторожно, так как защелки слишком хрупкие (особенно если вы заменяете их на мороз).. Местоположение фильтра в Ford Focus 1

Местоположение фильтра в Ford Focus 1

Отсоедините крепежные детали, снимите прокладку и посмотрите на старый элемент системы очистки.
Затем потяните лицевую сторону корпуса элемента к себе и удалите его.
Возьмем новый компонент, на его теле стрелки указывают направление потока воздуха, установите его так, чтобы стрелка показывала направление вниз.
Необходимо проверить правильность установки. компонент должен быть установлен в корпусе точно, не должно быть больших зазоров по бокам.
Закройте переднюю стенку компонента.

Новый фильтр в Ford Focus 1

Процесс замены

Сама замена очистительного воздушного компонента в рестайлинговом Форд Фокус 2 не является трудоемким занятием, поэтому справиться с этим сможет даже самый неопытный водитель. Главное — это следовать предоставленной инструкции и точно выполнять все действия.

При своевременной замене очистительного элемента вы получите следующие результаты:

  • ресурс работы двигателя увеличивается;
  • мощность транспортного средства во время движения повышается;
  • нормальная работа выхлопной системы;
  • экономия бензина.

Инструменты

Производитель рекомендует осуществлять замену воздушного компонента вместе с очистителем картерных газов. Поэтому процесс будем рассматривать вместе со сменой этой детали. Перед тем как приступить к непосредственной замене, подготовьте все, что может понадобиться:

  • гаечный ключ или ключ-головка с удлинителем на «7»;
  • сам воздушный фильтр (марка оригинального элемента — Mahle LX 1780);
  • ветошь;
  • новый фильтр картерных газов;
  • жидкость VD-40;
  • крестообразная отвертка.

Инструменты для замены ВФ на Форд Фокус 2 рестайлинг

Самостоятельная замена элемента

  1. Для начала необходимо открыть капот и найти крышку корпуса компонента воздушной очистки.
  2. Затем следует открутить 4 болта, чтобы демонтировать эту крышку.
  3. Берем ключ-головку с удлинителем на «7» и откручиваем этот болт. Можно попытаться сделать это обычным ключом, но головкой будет гораздо удобнее.
  4. Теперь нужно открутить два крепежных болта воздуховода и отодвинуть патрубок. Это делается для большего удобства, чтобы патрубок не мешал снятию старого и установке нового фильтрующего элемента.
  5. Сразу же поменяем компонент очистки и вентиляции картерных газов. Его нужно просто поддеть отверткой и вытащить, установив на его место новый.

    Фильтр картерных газов на FF2 рестайлинг

  6. Далее, крышку тянем вверх и снимаем ее. Она может быть установлена прочно, поэтому для демонтажа придется приложить небольшое усилие.

    ВФ Фокус 2 после пробега 15 тысяч км

  7. Так выглядит ВФ после 15 тысяч км пробега. Вы, как водитель транспортного средства, должны произвести визуальную оценку состояния элемента. В том случае, если при пробеге 15 тысяч км элемент выглядит плачевно, то интервал замены необходимо снизить. Тогда вы сами будете знать, как часто нужно менять ВФ.
  8. Теперь нужно демонтировать компонент очистки и вытереть его корпус от осевшей пыли.
  9. Берем новый ВФ и устанавливаем его в разъем. Перед этим возьмите жидкость VD-40 и смажьте внутреннее кольцо фильтра. Чтобы задняя часть четко встала в направляющие, ее необходимо будет немного сжать.

    Новый ВФ в месте установки

  10. Теперь можно ставить на место крышку и закручивать обратно болты. Не забудьте проверить, чтобы задняя часть элемента правильно стала в корпус.
  11. Прикручиваем на место патрубок.

Важно! Не думайте, что можно сэкономить деньги, продув фильтр при помощи компрессора. Продувать элемент целесообразно, если транспортное средство временно используется в тяжелых условиях и сам компонент еще не выработал свой ресурс

Маленькая хитрость: на месте установки отметьте маркером или на бумажке дату и пробег, когда менялся ВФ.

Замена салонного фильтра Ford Focus 3

Замена фильтра салона в Форд Фокус 3

В процессе езды в салон автомобиля проникает не только пыль, но и формальдегиды, окись азота, угарный газ, другие вредные для человека компоненты. Салонный фильтр Форд Фокус 3 дает возможность пассажирам и водителю дышать очищенным воздухом без примеси вредных веществ.

Со временем очищающий элемент неизменно засоряется. Это приводит к снижению его пропускной способности и, как результат, к падению эффективности обдува. Кроме того, накопившиеся в сорбенте вещества начинают поступать в салон автомобиля. Фильтр сам по себе становится источником загрязнения воздуха.

Менять очищающий элемент по рекомендации производителя необходимо не реже, чем через каждые 20-30 тыс. км. Однако реальный срок службы устройства во многом зависит от условий, в которых эксплуатируется автомобиль.

Значительно снижает срок службы очищающего элемента стояние в пробках и езда по грунтовым запыленным дорогам. При подобных обстоятельствах рабочий ресурс адсорбента сокращается в два раза. Опытные автовладельцы рекомендуют проводить замену салонного фильтра в Форд Фокус 3 два раза в год. Лучше всего осуществлять этот процесс перед сменой сезонов в начале весны и осени.

Признаками засорившегося фильтра, требующего замены, могут служить:

  • взвешенная пыль в салонном воздухе, которую видно невооруженным глазом даже в пасмурную погоду;
  • снижение мощности воздушного потока во время работы вентиляционной системы или при включенном отоплении;
  • повышение расхода топлива;
  • появление неприятного запаха в салоне, от которого невозможно избавиться при помощи проветривания.

Какой фильтр выбрать

Заводом-изготовителем автомобиль во время сборки комплектуется салонным фильтром Ford 1709013. Эта модель отвечает всем необходимым стандартам. При этом она достаточно эластична, что значительно облегчает процесс установки. Деталь отличается не слишком высокой стоимостью и отличным качеством. Единственным недостатком считается, что оригинальный фильтр редко встречается в магазинах.

В тех случаях, когда найти оригинал не удалось, можно воспользоваться аналогами. К подходящим моделям относятся:

  • Filtron K1350;
  • TSN 9.7.876;
  • MANN CU25007;
  • Fram CFA11642;
  • Knecht LAK875;
  • Corteco 80001773.

Как производится замена фильтра салона в Форд Фокус 3

  • Прежде чем приступать к работе, проверяют наличие инструментов и материалов, которые могут понадобиться:
  • чистая ветошь;
  • автомобильный пылесос;
  • крестовая отвертка;
  • небольшой фонарик;
  • тонкая пластиковая лопатка;
  • новый фильтр.

В отличие от владельцев Форда второго поколения, хозяевам Форда Фокуса 3 нет необходимости выяснять, где находится салонный фильтр. В этой модели он размещен на стандартном месте, непосредственно под отделением для перчаток.

Этап 1

Снять шумоизоляционную накладку. Она крепится двумя пластиковыми фиксаторами. Чтоб аккуратно демонтировать обшивку, фиксаторы слегка сжимают, после чего вынимают крышку, толкая ее в сторону двери и на себя. В некоторых автомобилях может быть дополнительное крепление в виде небольшого винта. Его ослабляют при помощи отвертки Torx 15, после чего также демонтируют накладку.

Справка! Все манипуляции лучше проводить в теплом помещении или предварительно прогрев салон автомобиля. При низких температурах пластик становится хрупким, легко повреждается.

Этап 2

После снятия накладки открывается доступ к боковой крышке. Она расположена слева под бардачком. Крепится пистоном, скрытым под лючком. Его извлекают при помощи пластиковой лопатки или плоской отвертки, снимают крышку.

Этап 3

Освобождается доступ к крышке фильтра. Она закреплена при помощи самореза. Его выкручивают, нижнюю часть крышки отводят к себе и снимают.

Этап 4

Старый фильтр вытаскивают, приступают к очистке отсека. За время эксплуатации в нем скапливается немало различного мусора и вредных веществ. Предварительно отсек очищают при помощи пылесоса и протирают чистой ветошью. Затем обрабатывают его антибактериальными спреями или аптечным хлоргексидином. Закрывают крышку и оставляют на 5-10 минут.

Справка! Если до замены фильтра в салоне был сильный затхлый запах, процесс антибактериальной обработки лучше повторить 2-3 раза.

Этап 5

На последнем этапе в обратной последовательности устанавливают на место все снятые детали.

Фильтр салона Форд Фокус 3 защищает автомобиль от проникновения посторонних примесей и очищает воздух в салоне. Замена салонного фильтра не требует особых умений. Она выполняется за 10-15 минут даже автовладельцами новичками.

Последовательность выполнения работ

У Форд Фокус 3 салонный фильтр размещен за центральной консолью, и добраться до него можно со стороны переднего пассажира.

Все подготовив, можно приступать к работе:

Автомобиль обездвиживаем и обязательно устанавливаем на ручник.
Чтобы обеспечить доступ к крышке салонного фильтра, необходимо снять защитную панель блока предохранителей, установленную снизу за бардачком. Распознать эту панель легко — она крепится при помощи двух пистонов;
Аккуратно снимаем пистоны, а затем извлекаем защитную панель и откладываем ее в сторону;
Извлечь расходник могут помешать две фишки, подсоединенные к блоку предохранителей. При извлечении использованного элемента, он будет упираться в эти фишки, поэтому их отсоединяем;
В боковой стенке центральной консоли будет установлена крышка, которую необходимо снять;
В моделях Фокус 3 разных годов выпуска эта крышка закреплена по-своему. В одних она прикручена болтом с головкой под крестовую отвертку, у других – с головкой торкс Т15, а у третьих этого болта вообще может не быть. Если болт все-таки имеется, выкручиваем его;
Крышка также держится при помощи двух фиксаторов, расположенных по ее бокам. Нажимаем на эти фиксаторы, немного оттягиваем крышку на себя, а затем тянем вниз и снимаем ее;
Под крышкой расположен фильтр, его аккуратно извлекаем. Он может упираться во что-то, поэтому для удобства извлечения можно старый расходник сжимать и изгибать;
Ветошью протираем внутри корпуса, чтобы удалить сор и пыль;
На место извлеченного устанавливаем новый

Важно его правильно поставить. На торцевой поверхности фильтра нанесены стрелки, также может иметься надпись «Air Flow»

Стрелки указывают направление движения воздуха, то есть при установке нового фильтра они должны указывать в сторону салона, а не моторного отсека;
Аккуратно устанавливаем новый очистной элемент. При установке его тоже можно немного изгибать и сжимать. Важно только не повредить его. Установив на место, проверяем и при надобности расправляем фильтр, чтобы он расположился правильно и не было щелей между ним и корпусом;
Устанавливаем на место крышку и закрепляем ее фиксаторами и болтом (если он имеется). Подсоединяем фишки к предохранительному блоку, ставим на место защитную панель и фиксируем пистонами.

На выполнение этой операции уйдет не более 20 минут. Поэтому необязательно обращаться на СТО, чтобы они поменяли салонный фильтр, поменять этот элемент на Форд Фокус 3 может любой, причем быстро и сэкономив деньги.

Своевременная же замена этого элемента обеспечит чистоту воздуха в салоне, отсутствие пыли и сора, добавляя комфортабельности.

Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ». Спасибо.

Особенности фильтров для салона

Самостоятельно заменить фильтр салона несложно. Но перед тем как «лезть» к нему, необходимо купить новый элемент.

Естественно, приобретать лучше оригинальный очистительный элемент, хотя он стоит дороже.

Но рынок автозапчастей достаточно обширен, поэтому можно и найти фильтр подешевле и неоригинальный.

Важно только, чтобы покупаемый элемент подходил по размерам и предназначался для данного авто. Теперь немного по самим фильтрам

Они выпускаются двух типов – пылевые и угольные

Теперь немного по самим фильтрам. Они выпускаются двух типов – пылевые и угольные.

Первый из них изготавливается из целлюлозы, он обеспечивает неплохую очистку воздуха от сторонних примесей.

Угольный фильтр тоже изготовлен из целлюлозы, но она пропитана активированных углем.

Наличие частиц угля позволяет такому фильтру не только очищать воздух, но еще и нейтрализовать вредные химические соединения. Поэтому для водителей-аллергиков лучше использовать именно такой фильтр.

Но в угольном элементе есть своя особенность. Нейтрализация вредных веществ производится путем их удержания частицами угля. Но со временем эти частицы настолько насыщаются этими веществами, что перестают их удерживать и они начинают активно поступать в салон.

Поэтому срок службы угольного элемента меньше, чем у обычного пылевого.

Приобретя новый расходник, можно приступать к его замене. Помимо него еще понадобятся две вещи:

  • Отвертка со сменными насадками (понадобиться либо крестовая насадка, либо торкс Т15);

  • Ветоши.

Мы начинаем заменять

Как упоминалось выше, элемент системы очистки во «втором» Focus находится под торпедой со стороны водителя. В частности, крышка отсека находится у ног водителя, рядом с педалью газа.

Мы берем ключ «10» и отвинчиваем три гайки для удаления «газовой» педали.
Затем отбросьте блок педали

Внимание! Не рекомендуется использовать блок с проводами для отключения от педали без крайней необходимости! В соответствии с правилами, установленными изготовителем, срок службы этой прокладки с проводами ограничивается десятью процессами монтажа / демонтажа.
Нажав на педаль, мы видим три самореза. их нужно отвинтить с помощью ключа на «7».
Затем снимите крышку отсека и демонтируйте сам компонент

Рекомендуется заранее запомнить направление стрелки на корпусе элемента, так как новый фильтр должен быть установлен в одном направлении.
Мы добавляем новый элемент. для большего удобства вы можете сделать это, сжимая его с помощью аккордеона.
Об этой замене компонента системы очистки можно считать законченной. Теперь нам нужно собрать все в обратном порядке. Естественно, не забывая «газовую» педаль.

Старые и новые фильтры Ford Focus

Когда требуется замена салонного фильтра Форд Фокус 3

Если следовать инструкции от производителя, операцию по установке нового фильтровального элемента, взамен засорившегося следует производить каждые 20-30 тысяч километров. Учитывая разницу в состоянии дорог там и у нас, эту цифру смело можно разделить на 1.5, а если автомобиль вынужден много времени проводить в пробках, то и вовсе вдвое. Существует и альтернативное мнение, проверенное многими владельцами третьего Фокуса – производить замену следует дважды в год, причём желательно – перед наступлением межсезонья (в конце лета и зимы).

С течением времени салонный фильтр неизбежно забивается, ухудшается его пропускная способность, что ведёт к уменьшению эффективности обдува салона холодным потоком воздуха летом и теплым – зимой. К тому же угольные фильтровальные элементы, адсорбирующие «ароматные» химические соединения, со временем пропитываются ими настолько, что сами становятся источником появления внутри машины неприятных запахов. Именно этот симптом и можно назвать одним из признаков, свидетельствующих о необходимости выполнения операции замены салонного фильтра Ford Focus 3. Если этого не сделать, вы будете дышать воздухом, который не только будет «невкусно» пахнуть, но и представлять реальную угрозу для здоровья, прежде всего – водителя.

Разумеется, ориентироваться только на среднестатистические показатели неправильно, поскольку на состояние фильтра влияет множество сопутствующих факторов: от преобладающих погодных условий в данном регионе до стиля вождения владельца транспортного средства, от частоты использования машины до типа дорожного покрытия, по которому приходится ездить. Понятно, что езда по грунтовым дорогам существенно укорачивает срок службы воздушного/салонного фильтров.

Симптомы забитого фильтра салона

О том, что фильтровальный элемент необходимо менять, свидетельствуют следующие признаки:

  • появление в салоне большого количества пыли, которая заметна даже без наличия прямых солнечных лучей;
  • неприятный запах, который невозможно устранить проветриванием автомобиля, также говорит о необходимости скорой замены;
  • уменьшилась скорость и мощность воздушного потока при включённой вентиляции, работающей печке или кондиционере;
  • увеличился расход горючего.

Алгоритм замены

Перед тем, как заменить салонный фильтр Форд Фокус 3, запасаемся следующим инструментом:

  • крестообразной отвёрткой;
  • небольшим количеством ветоши;
  • автомобильным пылесосом.

Поскольку вопрос, где находится салонный фильтр Ford Focus 3, для большинства владельцев этой модели неактуален, можно смело приступать к производству работ в следующей последовательности:

Как видим, ничего сложного, даже у неподготовленного пользователя эта процедура займёт максимум 20-30 минут. Можно с большой долей уверенности утверждать, что после замены и печка, и кондиционер обретут прежнюю эффективность.

Отметим, что стоимость данных работ на СТО будет примерно равная стоимости самого фильтра, то есть вы получите возможность сэкономить порядка 500-1000 рублей. Если вы раньше никогда этого не делали, желательно перед тем, как поменять салонный фильтр Форд Фокус 3, изучить видеоматериалы, посвящённые этой теме – это придаст вам уверенности в своих силах и существенно упростит задачу.

Лучшие цены и условия на покупку новых авто

Кредит 9.9% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне

Мас Моторс

Замена салонного фильтра на Ford Focus 3

Система фильтрации воздуха в салоне автомобиля очень важна для всех людей, находящихся в нем. Многие автомобилисты пренебрежительно к ней относятся, постоянно игнорируя необходимость в обслуживании.

Но это неправильно, ведь техническое обслуживание считается очень важным. Чистота и свежесть воздуха, поступающего в салон,  непосредственно влияет на ваше здоровье и здоровье ваших пассажиров.

Главным этапом в обслуживание этой системы является своевременная замена фильтрующего элемента, провести которую вы сможете самостоятельно. Не стоит обращаться в разные СТО и тратить большие деньги на данную процедуру. Замените фильтр салона на своем Форд Фокус 3 сами.

Где он находится

Если говорить о Форде Фокус 3, то салонный фильтр располагается внутри автомобиля (имеется в виду салон, а не двигательный отсек) со стороны переднего пассажира.

Для того чтобы к нему дотянуться, вам понадобится извлечь специальную заглушку, которая исполняет роль шумоизоляции. После чего вы наткнетесь на крышку фильтра, под которой (как вы и сами уже смогли догадаться) находится и сам фильтрующий элемент.

Приступая к замене

Для большей ясности, разберем процесс замены пошагово.

  1. Для начала необходимо извлечь небольшой люк в панели возле переднего пассажира.
  2. Под ней располагается специальная клипса. Ее тоже снимите.
  3. Сняв панель, вы увидите разъем. Как вы уже смогли догадаться, этот разъем тоже нужно снять.
  4. Вы увидите крышку корпуса салонного фильтра. Она снимается при нажатии на защелки.
  5. При необходимости отсоедините находящийся там разъем.
  6. Извлеките фильтрующий элемент.
  7. Проведите небольшую чистку. Для этого используйте пылесос с тонкой насадкой или обычную тряпку.
  8. Избавивший от пыли, установите новый фильтр.
  9. Проведите обратную сборку.

Повторив данную процедуру несколько раз, вы сможете делать это автоматически, не тратя свое время на поиск информации в интернете.

Советы по выбору фильтра

Естественно, перед тем как приступить к замене, вы займетесь поиском и покупкой нового салонного фильтра. При этом стоит учитывать, что дешевый европейский аналог — это не самый подходящий вариант.

Дело в том, что такие фильтрующие элементы уже через несколько десятков или сотен километров забьются пылью и грязью, сомкнувшись в клубок.

Следовательно, в салон будет поступать отнюдь не чистый воздух, как вы рассчитывали.

Отдавать предпочтение следует оригинальным фильтрам, которые смогут достойно пройти свои 40 000 километров. Да, их стоимость гораздо выше от аналогов. Но и качество на уровне. В этом случае нужно задаться вопросом: на ком вы экономите? Ответ — на своем здоровье. Лучше потратить немного больше, зато потом быть абсолютно уверенным в том, что вы и ваши пассажиры будут дышать чистым воздухом.

  • Видео: замена фильтра салона на Форд Фокус 3
