Как поменять трос ручника на шевроле нива

Замена короткого троса ручника нива шевроле

Как у же писал ранее медленно но верно у меня накрывался трос ручника, перемозолило рубашку троса. Наконец то на улице потеплело с -25 до -3, и было глупо упускать последние деньки отпуска.

Вот не думал что на автомобиль российского производства, можно не найти запчасти в наличии, но ШНГ это отдельная песня. Прокатился по всем магазинам города, и везде где говорю что у меня стоит один трос как на 2106 или 2121, на меня таращат глаза и либо в тюхивают по 2 троса, либо пытаются продать от 21 нивы. Кое как удалось по каталогам в магазине найти необходимый трос и заказать. Приехал заводской ДААЗ, с пометками что для 2123 и при сравнении с тосом 2121 оказался длиннее на 5 см, и рубашки примерно на 2 см.

Еще неделю назад залит моторное масло в рубашку троса, и повесил так чтобы оно растеклось по всей длине. На третий день со второго конца рубашек закапало, значит все смазано как надо. Теперь трос не будет примерзать если вовнутрь попадет вода, да и гнить тоже. Так же подрезал пружинки на тросах, прием давний работал на девятке и на шестерке, почему бы не сделать и на ниве.

По замене все стандартно, вывешиваем мост, скидываем колеса, скидываем барабаны, а вот тут косяк. Старый хозяин оставил подарок, там где должно быть отверстие с резьбой для снятия барабана, торчит обломок болта, а одним болтом стянуть не получалось, пока не погрел газовой горелкой. При дальнейшем осмотре барабана нахожу второй косяк.

Приветствую читателей бортжурнала моего шевика)Решил я как то подтянуть трос ручника, а то он не удерживал машину на пригорке при полностью поднятом рычаге. С подтяжкой проблем не было, но когда на следующий день я попытался им воспользоваться, при поднятии рычага раздался звук «бдынннь» и рычаг стал просто болтаться. Я думал что тросик порвался — на самом деле нет, просто на нём лопнуло крепление с правой стороны и трос сместился вместе с оболочкой из держателя:

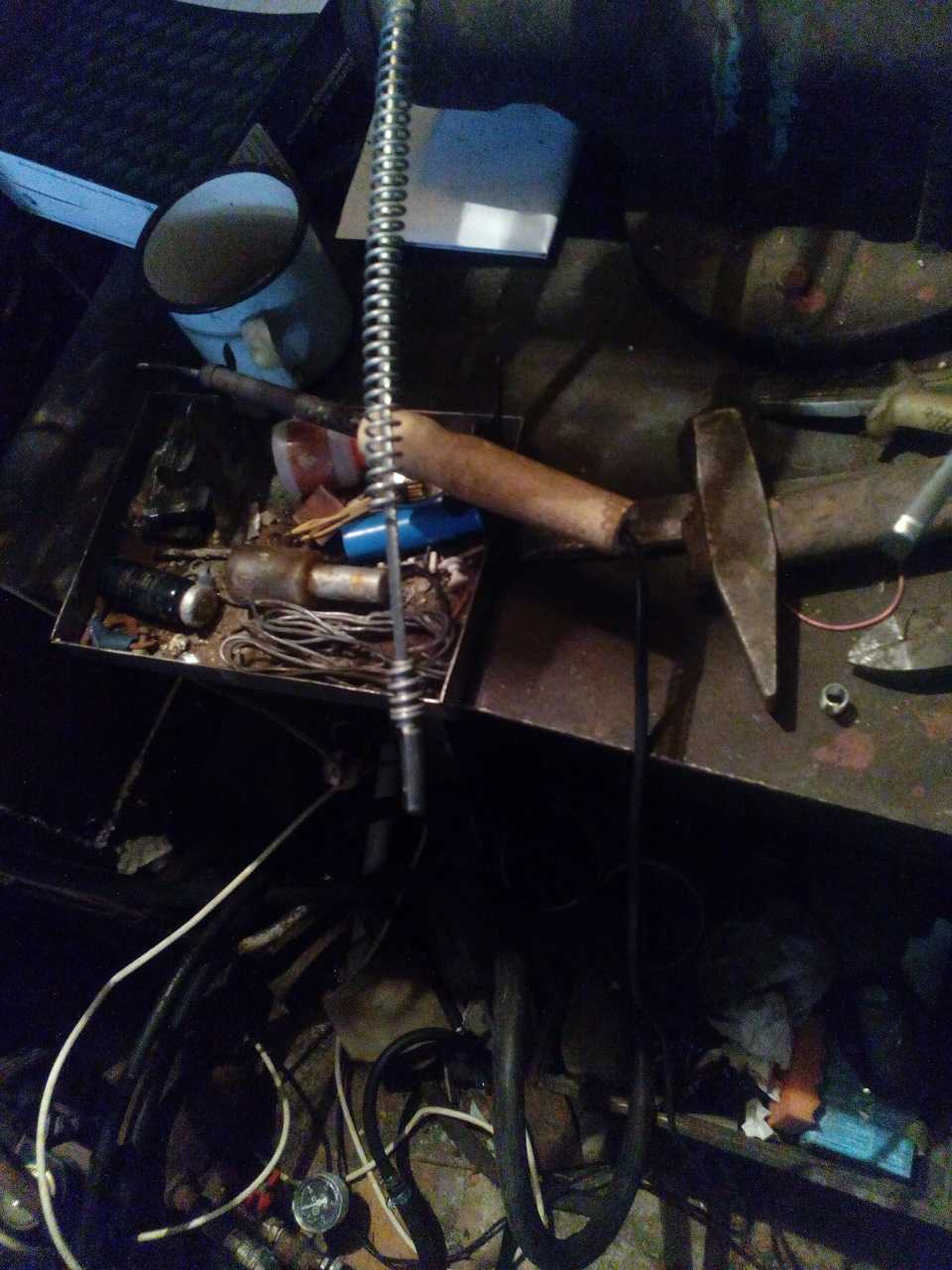

Трос отслужил 120 тысяч километров за 2 года 8 месяцев, что впринципе неплохо) Последние 2 недели ездил без ручника — непривычно как то, поэтому сегодня заменил старый уставший трос.Поскольку в би-би троса на шниву не было в наличии на тот момент — купил его у официалов за 400 рублей, в магазине он вышел бы рублей на 70 дешевле.Отдельное спасибо Ivanokk у, который поддерживал беседу в гараже и подливал свежий квас в кружку)

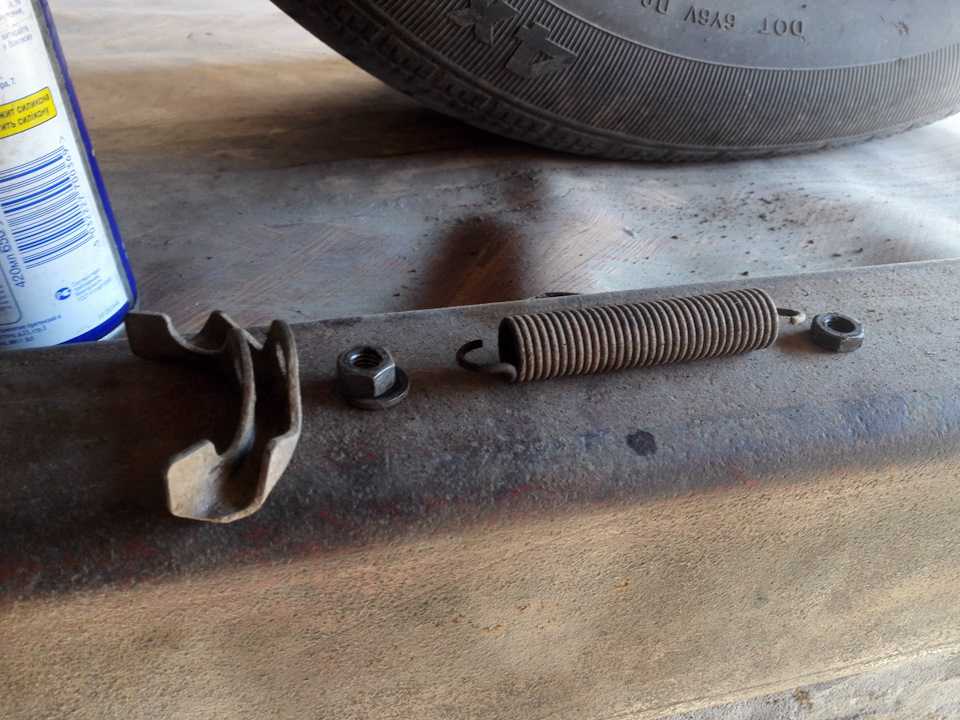

Сначала снимаем пружину и откручиваем контрогайку и гайку, которые натягивают трос. Снимаем шайбу и направляющую пластину. Если натяжная гайка не откручивается, а крутится вместе с передним тросом — WD 40 в помощь и удерживаем плоскогубцами передний трос.

Далее показано на примере правого колеса, с левой стороны всё аналогично:Выдёргиваем трос из держателя, обращая внимание как стоит металлическое кольцо — ближе к колесу:

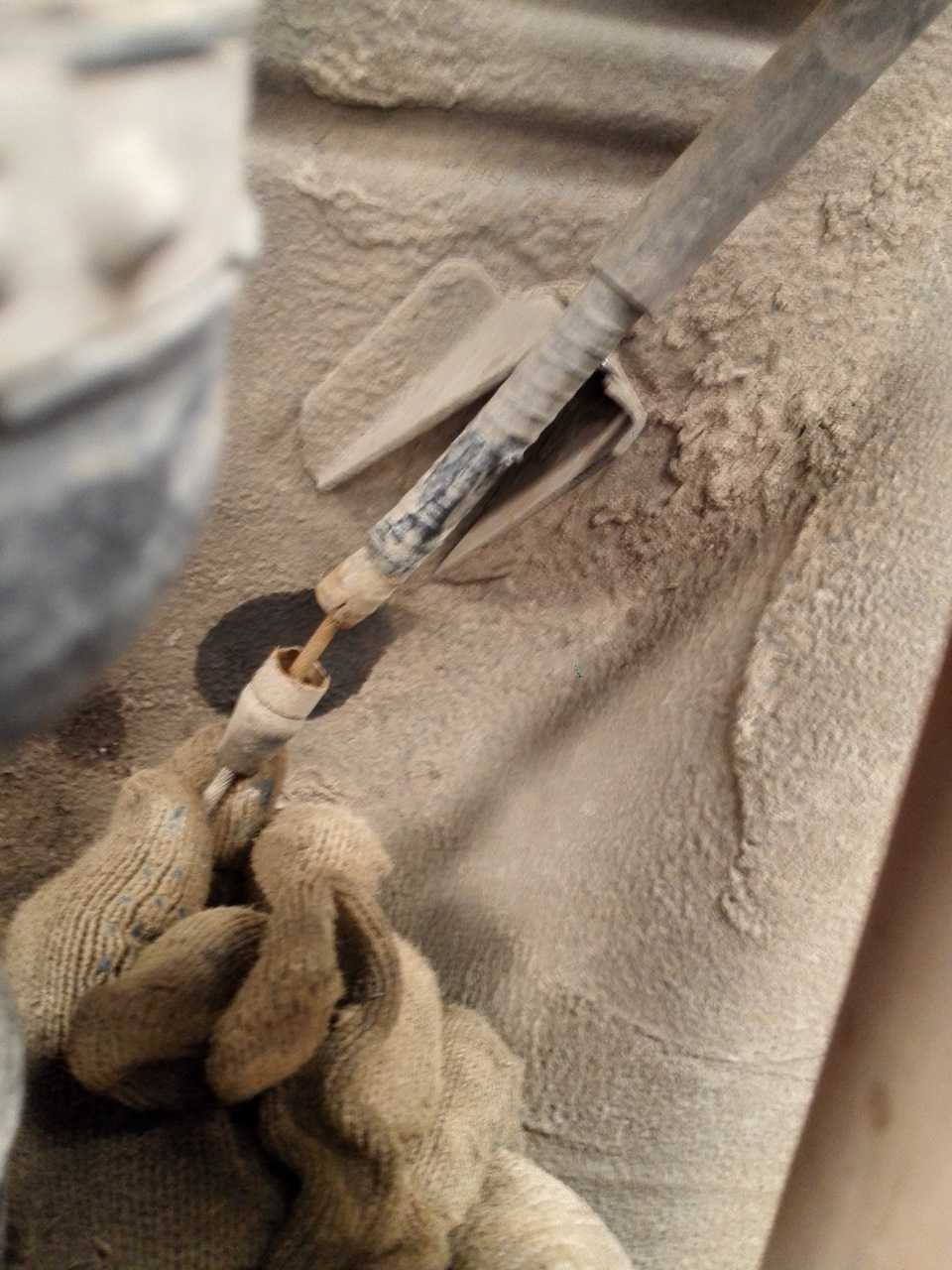

Снимать тормозной механизм не нужно, просто оттягиваем воротком тягу, на которую надета петля троса, и снимаем её:

Брызгаем WD 40 снаружи и изнутри на болтики, крепящие трос ручника к заднему колесу и выкручиваем их ключом на 8:

Закручивать болтики на место не очень удобно — они мелкие, а рядом мешает амортизатор)Для облегчения будущего снятия барабана снова смазал литолом посадочную плоскость ступицы и нижние части шпилек (резьбу шпилек надеюсь смазывать никто не будет)))) Можно использовать графитовую смазку, но у меня её не было:

Аналогично проделываем с левой стороной. Вставляем трос в держатели (сзади от руки можно запихнуть, спереди постучал через выколотку):

Соединяем трос с передним — немного туговато натягивать, но получилось без помощи дополнительного инструмента накрутить гайку с шайбой на пару витков. Ну и регулируем натяжение троса — у меня на новом тросе почему то получилось больше половины резьбы, но на 4-5 щелчках ручник держит отлично:

Контрим, ставим пружину, радуемся работающему ручнику))

Стояночная тормозная система с механическим приводом действует на тормозные механизмы задних колес.

Стояночный тормоз имеет механический привод от рычага 1 (рис. 1).

Через паз направляющей 7 проходит средняя часть заднего троса, натяжение которого регулируют гайкой, навинченной на резьбовой наконечник переднего троса.

Между направляющей 7 и регулировочной гайкой установлена распорная втулка 8.

Рис. 1. Детали привода стояночного тормоза

На задних концах троса имеются наконечники, каждый из которых соединен с крючком рычага 11 ручного привода колодок.

Этот рычаг пальцем шарнирно прикреплен к тормозной колодке и верхней частью упирается в паз распорной планки 10.

В противоположный паз планки установлено ребро тормозной колодки.

Как заменить трос ручника

Иногда регулировка ручного тормоза не приносит требуемого результата в связи с тем, что задний трос чрезмерно растянут. В этом случае единственным выходом из ситуации является замена троса ручного тормоза Шевроле Нива. Кроме того, менять тросик придётся, если он регулярно заклинивает в защитной оболочке или порвался вследствие износа. В случае когда во время внешнего осмотра вы заметили, что трос повреждён, тоже незамедлительно его замените — не рискуйте собственной безопасностью. Как выполняется замена троса, вы узнаете ниже:

  1. Для проведения замены задняя часть автомобиля должна находиться в вывешенном состоянии. Поэтому поднимите её при помощи подъёмника или домкрата и снимите тормозные барабаны с задних колёс.
  2. Ключом на «12» ослабьте затяжку контргайки на регулировочном штоке и полностью выкрутите её вместе с регулировочной гайкой. Со штока нужно предварительно снять пружину, так как она не даст выкрутить гайки.
  3. После этого вы легко сможете снять уравнитель троса и извлечь из него сам трос.
  4. Далее, потянув на себя трос, извлеките наконечники оболочки из кронштейнов, расположенных слева и справа на днище кузова.
  5. Усилием руки выведите правую и левую ветви троса из кронштейнов балки заднего моста.
  6. Гаечным ключом выкрутите болты, фиксирующие держатели на тормозных щитках.
  7. Теперь, отсоединив наконечники троса от рычагов привода тормозных колодок, потяните за него, чтоб вывести из отверстия тормозного щита.

После демонтажа установите новый задний трос ручного тормоза Нивы. Для этого также воспользуйтесь этой инструкцией, но все действия выполняйте в обратном порядке. И на этом замена троса ручника Шевроле Нива завершена, а напоследок не забудьте отрегулировать степень его натяжения

Важно также по завершении ремонтных работ смазать регулировочную резьбу на штоке, чтобы избежать проблем с откручиванием гаек во время очередной регулировки или замены

Как заменить трос ручника

Отпустите ручной тормоз и проверьте что задние колеса свободно вращаются. Затяните болты колес с заданным моментом. Автотовары Реклама Дизайн и разработка сайта По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние.

Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.

Метки: балки, задней, ниссан, сайлентблоки, санни

« Предыдущая запись

Chevrolet Niva | Замена заднего троса привода стояночного тормоза

Задний трос привода стояночного тормоза заменяйте при его чрезмерном вытягивании (невозможности регулировки стояночного тормоза), механических повреждениях жил троса или его оболочки.

Каждый тормозной механизм задних колес приводится отдельным тросом. Показаны снятие и установка левого троса. Правый трос снимают и устанавливают аналогично.

Вам потребуются: ключ и торцовая головка «на 10», отвертка с плоским лезвием, пассатижи.

1. Ослабьте натяжение тросов привода, отвернув регулировочную гайку до самого конца резьбового наконечника переднего троса (см. пп. 1 и 2 «Замена переднего троса привода стояночного тормоза»), но не снимая гайку совсем.

2. Отсоедините от уравнителя наконечник заднего троса привода, выведя его из прорези уравнителя.

3. Отвернув гайки крепления, снимите поддерживающий кронштейн троса на щитке топливного бака…

Замена заднего троса стояночного тормоза

Задний трос заменяйте при чрезмерном вытягивании (невозможности регулировки стояночного тормоза), механических повреждениях и потере подвижности в оболочке.

Вам потребуются: ключи «на 8», «на 13» (два), клещи типа «кобра», пассатижи.

Удерживая наконечник от проворачивания клещами, отверните до конца наконечника контргайку и регулировочную гайку.

Удерживая наконечник от проворачивания, снимите с наконечника контргайку, регулировочную гайку и распорную втулку

Выведите трос из кронштейна балки заднего моста и.

. из отверстия кронштейна кузова.

Выверните два болта крепления держателя оболочки троса к тормозному щиту.

Вытяните трос из отверстия тормозного щита

Аналогично снимите правую ветвь троса и снимите задний трос с автомобиля.

Установите на автомобиль новый трос в порядке, обратном снятию.

Замена тросов привода стояночного тормоза

Все рассматриваемые модели оборудованы подушкой безопасности. Подушка постоянно находится в «настороженном» состоянии и может сработать (надуться) в любой момент времени при подсоединенной батарее. Во избежание случайного срабатывания подушки (и получения в результате травмы) каждый раз при проведении любых работ с компонентами системы безопасности поворачивайте ключ зажигания в положение LOCK и отсоединяйте отрицательный провод от батареи.

  1. На моделях с барабанными задними тормозными механизмами снимите задние колеса. Поддомкратьте автомобиль и установите его на подпорки.
  2. Отсоедините трос от балансира и высвободите его из кронштейна сразу позади балансира (см. иллюстрацию).
  3. Высвободите трос из зажимов на элементах кузова и шасси автомобиля.
  4. На моделях с барабанными задними тормозными механизмами снимите тормозные барабаны, снимите задний башмак тормозного механизма (Раздел Замена башмаков барабанных тормозных механизмов) и отсоедините от него трос. Сожмите фиксатор троса шланговым хомутом червячного типа и снимите его, продев сквозь щит тормозного механизма.
  5. На моделях с дисковыми задними тормозами отсоедините ушко петлю от исполнительного рычага, затем сожмите фиксатор крепления троса в кронштейне на суппорте.
  6. Установку производите в обратном порядке.
  7. По завершении работ не забудьте произвести регулировку троса (Раздел Регулировка стояночного тормоза).

Задний трос привода стояночного тормоза заменяйте при его чрезмерном вытягивании (невозможности регулировки стояночного тормоза), механических повреждениях жил троса или его оболочки.

Каждый тормозной механизм задних колес приводится отдельным тросом. Показаны снятие и установка левого троса. Правый трос снимают и устанавливают аналогично.

1. Ослабьте натяжение тросов привода, отвернув регулировочную гайку до самого конца резьбового наконечника переднего троса (см. пп. 1 и 2 «Замена переднего троса привода стояночного тормоза»), но не снимая гайку совсем.

2. Отсоедините от уравнителя наконечник заднего троса привода, выведя его из прорези уравнителя.

3. Отвернув гайки крепления, снимите поддерживающий кронштейн троса на щитке топливного бака…

4. …затем передний…

https://www.youtube.com/watch?v=ZDgQo2otkpk

5. …и задний держатели на кузове…

6. …а также держатель на рычаге задней подвески.

7. Поддев отверткой, извлеките установочную втулку оболочки троса из кронштейна на основании кузова…

8. …и выньте трос из отверстия кронштейна.

9. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).

10. Отожмите отверткой вперед разжимной рычаг…

11. …и пассатижами отсоедините от разжимного рычага наконечник троса.

12. С обратной стороны щита тормоза снимите пружинный фиксатор оболочки троса…

13. …и, вытянув трос через отверстие в щите, снимите его с автомобиля.

14. Устанавливайте задний трос привода стояночного тормоза в порядке, обратном снятию.

15. Отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).

Стояночный тормоз. Chevrolet Chevrolet-Niva

8-12-stoyanochnyjj-tormoz.html

Особенности конструкции

Рис. 8.9. Детали привода стояночного тормоза: 1 – рычаг; 2 – кнопка; 3 – пружина тяги; 4 – тяга защелки; 5 – чехол; 6 – передний трос; 7 – направляющая заднего троса; 8 – распорная втулка; 9 – оттяжная пружина; 10 – распорная планка; 11 – рычаг ручного привода колодок; 12 – задний трос

Стояночный тормоз имеет механический привод от рычага 1 (рис. 8.9). Через паз направляющей 7 проходит средняя часть заднего троса, натяжение которого регулируют гайкой, навинченной на резьбовой наконечник переднего троса. Между направляющей 7 и регулировочной гайкой установлена распорная втулка 8.

На задних концах троса имеются наконечники, каждый из которых соединен с крючком рычага 11 ручного привода колодок. Этот рычаг пальцем шарнирно прикреплен к тормозной колодке и верхней частью упирается в паз распорной планки 10. В противоположный паз планки установлено ребро тормозной колодки.

Замена заднего троса стояночного тормоза

Задний трос заменяйте при чрезмерном вытягивании (невозможности регулировки стояночного тормоза), механических повреждениях и потере подвижности в оболочке.

Вам потребуются: ключи «на 8», «на 13» (два), клещи типа «кобра», пассатижи.

1. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).

2. Ослабьте затяжку контргайки на наконечнике переднего троса.

3. Удерживая наконечник от проворачивания клещами, отверните до конца наконечника контргайку и регулировочную гайку.

4. Снимите пружину.

5. Удерживая наконечник от проворачивания, снимите с наконечника контргайку, регулировочную гайку и распорную втулку.

6. Снимите с наконечника направляющую и отсоедините ее от троса.

7. Выведите трос из кронштейна балки заднего моста и…

8. …из отверстия кронштейна кузова.

9. Выверните два болта крепления держателя оболочки троса к тормозному щиту.

10. Отсоедините наконечник троса привода стояночного тормоза от рычага привода.

11. Вытяните трос из отверстия тормозного щита.

12. Аналогично снимите правую ветвь троса и снимите задний трос с автомобиля.

13. Установите на автомобиль новый трос в порядке, обратном снятию.

14. Отрегулируйте стояночную тормозную систему (см. «Проверка и регулировка стояночного тормоза»).

Замена рычага  и переднего троса  стояночного тормоза

Рычаг в сборе заменяйте при износе или повреждении зубчатого сектора или собачки.

Передний трос заменяйте при чрезмерном вытягивании (невозможности регулировки стояночного тормоза) или механических повреждениях.

Вам потребуются: ключ «на 13», пассатижи, отвертка.

1. Отсоедините задний трос с направляющей от наконечника переднего троса (см. «Замена заднего троса стояночного тормоза»).

2. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).

3. Выверните два болта крепления кронштейна рычага к полу и снимите рычаг.

4. Снимите стопорное кольцо оси рычага.

5. Выньте ось рычага.

6. Вытяните трос внутрь салона.

7. Устанавливайте новый трос и рычаг в порядке, обратном снятию.

8. Отрегулируйте стояночную тормозную систему (см. «Проверка и регулировка стояночного тормоза»).

Замена короткого троса ручника нива шевроле

Как у же писал ранее медленно но верно у меня накрывался трос ручника, перемозолило рубашку троса. Наконец то на улице потеплело с -25 до -3, и было глупо упускать последние деньки отпуска.

Еще неделю назад залит моторное масло в рубашку троса, и повесил так чтобы оно растеклось по всей длине. На третий день со второго конца рубашек закапало, значит все смазано как надо. Теперь трос не будет примерзать если вовнутрь попадет вода, да и гнить тоже. Так же подрезал пружинки на тросах, прием давний работал на девятке и на шестерке, почему бы не сделать и на ниве.

По замене все стандартно, вывешиваем мост, скидываем колеса, скидываем барабаны, а вот тут косяк. Старый хозяин оставил подарок, там где должно быть отверстие с резьбой для снятия барабана, торчит обломок болта, а одним болтом стянуть не получалось, пока не погрел газовой горелкой. При дальнейшем осмотре барабана нахожу второй косяк.

Сначала снимаем пружину и откручиваем контрогайку и гайку, которые натягивают трос. Снимаем шайбу и направляющую пластину. Если натяжная гайка не откручивается, а крутится вместе с передним тросом — WD 40 в помощь и удерживаем плоскогубцами передний трос.

Контрим, ставим пружину, радуемся работающему ручнику))

Стояночная тормозная система с механическим приводом действует на тормозные механизмы задних колес.

Стояночный тормоз имеет механический привод от рычага 1 (рис. 1).

Через паз направляющей 7 проходит средняя часть заднего троса, натяжение которого регулируют гайкой, навинченной на резьбовой наконечник переднего троса.

Рис. 1. Детали привода стояночного тормоза

На задних концах троса имеются наконечники, каждый из которых соединен с крючком рычага 11 ручного привода колодок.

Этот рычаг пальцем шарнирно прикреплен к тормозной колодке и верхней частью упирается в паз распорной планки 10.

Регулировка ручного стояночного тормоза Нива Шевроле

«http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd»>

Регулировка ручного стояночного тормоза Нива Шевроле — Niva Chevrolet (ВАЗ 2123, Шеви)

 Нива Шевроле     руководство по ремонту каталог з/ч



Ход рычага стояночного тормоза, зубцов: при регулировке: 7–9 в эксплуатации: 7–13

Ручной тормоз должен удерживать автомобиль на уклоне 25% при перемещении рычага в салоне автомобиля на 7–9 зубцов (щелчков) храпового устройства.
1. Для проверки правильности регулировки стояночного тормоза найдите вблизи места стоянки вашего автомобиля эстакаду, погрузочный пандус и т.п. высотой H=1,25 м при длине въезда L=5 м. Такое соотношение соответствует уклону 25%.
2. При отсутствии такого пандуса для упрощенной проверки стояночного тормоза установите автомобиль на ровной площадке. Рычаг переключения передач поставьте в нейтральное положение, поднимите полностью рычаг стояночного тормоза в салоне. Выйдите из автомобиля и попробуйте сдвинуть его с места. Если вам это удалось, необходимо срочно отрегулировать привод стояночного тормоза.
   ЗАМЕТКАРегулируют привод стояночного тормоза снизу автомобиля, установленного на подъемнике или смотровой канаве.
Вам потребуются: два ключа «на 12», клещи типа «кобра» или пассатижи.
1. Удерживая ключом 1 регулировочную гайку, ключом 2 ослабьте контргайку.
2. Удерживая клещами трос, завертывая или отвертывая регулировочную гайку, добейтесь хода рычага на 7–9 щелчков.
3. Затяните контргайку.
4. Выполните несколько полных ходов рычага, затем опустите рычаг до упора.
5. Проверните задние колеса рукой. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или задний тормозной механизм.
Тормозная системаНеисправности тормозов Проверка эффективности тормозовПроверка герметичности системыПроверка вакуумного усилителяПроверка износа тормозных колодокРегулировка регулятора давленияСвободный ход педали тормозаРегурировка ручного тормозаЗамена тормозной жидкостиПрокачка тормозовГлавный тормозной цилиндрБачок тормозной жидкостиВакуумный усилительРегулятор давленияШланги и трубки тормозной системыПередний тормозной механизмЗамена тормозного дискаЗамена передних рабочих тормозных цилиндровЗамена передних колодокСнятие переднего суппортаЗадний тормозной механизмСнятие тормозного барабанаЗамена резинок рабочего цилиндраЗамена заднего тормозного рабочего цилиндраЗамена задних тормозных колодокРучной тормозЗамена тросов ручного тормозаЗамена рычага и переднего троса ручного тормозаПедальный узел

Стояночный тормоз Niva Chevrolet

Стояночная тормозная система с механическим приводом действует на тормозные механизмы задних колес.

Стояночный тормоз имеет механический привод от рычага 1 (рис. 1).

Через паз направляющей 7 проходит средняя часть заднего троса, натяжение которого регулируют гайкой, навинченной на резьбовой наконечник переднего троса.

Между направляющей 7 и регулировочной гайкой установлена распорная втулка 8.

Рис. 1. Детали привода стояночного тормоза

На задних концах троса имеются наконечники, каждый из которых соединен с крючком рычага 11 ручного привода колодок.

Этот рычаг пальцем шарнирно прикреплен к тормозной колодке и верхней частью упирается в паз распорной планки 10.

В противоположный паз планки установлено ребро тормозной колодки.

Как заменить трос ручника

Как и на любом другом автомобиле, стояночный тормоз Шевроле Нива — это неотъемлемая составляющая тормозной системы. Его назначение заключается в предотвращении самопроизвольного движения транспортного средства во время стоянки или временной парковки с работающим двигателем. Но также ручник может заменить основную тормозную систему в случае её отказа, что позволяет безопасно добраться до места ремонта. Пользоваться ручным тормозом приходится довольно часто, поэтому его трос и тормозные колодки подвержены интенсивному износу. Как результат, автовладельцам со временем приходится принимать меры по регулировке системы или замене её отдельных деталей. Если одни для этого обращаются в автомастерскую, то другие предпочитают проводить ремонтные работы самостоятельно.

Конструкция стояночного тормоза Шевроле Нива мало отличается от аналогичных систем у других легковых автомобилей

Конструкция стояночного тормоза автомобиля Шевроле Нива довольно простая и мало чем отличается от аналогичных систем у других легковых транспортных средств. Она состоит из таких основных частей:

  • Рычаг ручника — служит для передачи усилия человеческой руки исполнительному механизму, который, в свою очередь, воздействует на тормозные колодки для блокировки задних колёс.
  • Трос привода ручного тормоза — твердосплавная, изготовленная специальным образом стальная проволока, которая проходит под днищем транспортного средства и приводит в действие тормозные колодки задних колёс.
  • Тормозные колодки — конечные элементы тормозной системы, изготовленные из фрикционных материалов. Прижимаясь к тормозному барабану или диску, они обездвиживают колесо.

Система ручника содержит множество конструктивных элементов

Иногда регулировка ручного тормоза не приносит требуемого результата в связи с тем, что задний трос чрезмерно растянут. В этом случае единственным выходом из ситуации является замена троса ручного тормоза Шевроле Нива. Кроме того, менять тросик придётся, если он регулярно заклинивает в защитной оболочке или порвался вследствие износа.

  1. Для проведения замены задняя часть автомобиля должна находиться в вывешенном состоянии. Поэтому поднимите её при помощи подъёмника или домкрата и снимите тормозные барабаны с задних колёс.
  2. Ключом на «12» ослабьте затяжку контргайки на регулировочном штоке и полностью выкрутите её вместе с регулировочной гайкой. Со штока нужно предварительно снять пружину, так как она не даст выкрутить гайки.
  3. После этого вы легко сможете снять уравнитель троса и извлечь из него сам трос.
  4. Далее, потянув на себя трос, извлеките наконечники оболочки из кронштейнов, расположенных слева и справа на днище кузова.
  5. Усилием руки выведите правую и левую ветви троса из кронштейнов балки заднего моста.
  6. Гаечным ключом выкрутите болты, фиксирующие держатели на тормозных щитках.
  7. Теперь, отсоединив наконечники троса от рычагов привода тормозных колодок, потяните за него, чтоб вывести из отверстия тормозного щита.

После демонтажа установите новый задний трос ручного тормоза Нивы. Для этого также воспользуйтесь этой инструкцией, но все действия выполняйте в обратном порядке. И на этом замена троса ручника Шевроле Нива завершена, а напоследок не забудьте отрегулировать степень его натяжения

Важно также по завершении ремонтных работ смазать регулировочную резьбу на штоке, чтобы избежать проблем с откручиванием гаек во время очередной регулировки или замены

А еще интересно: Электросхема ВАЗ 21213 Нива карбюратор с описанием и фото

Как отремонтировать ручник на Ниве Шевроле

Натяжка ручника на Chevrolet Niva

Подтянуть трос на три-четыре оборота гайки, после чего необходимо выжать рычаг и проверить, на каком щелчке ручник держит колеса в неподвижном состоянии. Блокирование колес проверяется путем попытки сдвинуть автомобиль с места.

Если же таковые ощущаются, регулировка ручника Шевроле Нива требует повторного выполнения.

Если проблема имеет место, значит, приступаем к регулировке. Причем вы должны чувствовать, что колеса вращаются с одинаковым сопротивлением.

Временное паркование авто, без глушения двигателя.

В случае отказа основной тормозной системы. Стояночный тормоз Шевроле Нива имеет такую же конструкцию, как и на всех других моделях автомобилей.

Конструкция состоит из следующих деталей, которые составляют единую целостную тормозную систему задних колес автомашины: Универсальное устройство для диагностики любого автомобиля.

Подтягиваю ручной тормоз Chevrolet Niva 4х4 Шевроле Нива 2016 года

Ручник состоит из рычага, который имеет длину около 15 см, и покрытый в основном декоративными материалами. Находится ручник в Шевроле Ниве как и во всех авто между сидением водителя и пассажира.

Приводится в действие с помощью плавного натягивания рычага на себя. Вернуть в обратное положение путем нажатия на кнопку, и плавно перевести его вниз до упора. Ручник имеет от 3 до 7 положений выжима щелчка , оно зависит от натяжения троса. Работает ручник по принципу храпового механизма.

Если тормозной трос ослаблен, то рычаг натягивается до 7 щелчков. Натяжной трос — это специальная стальная проволока, изготовленная из специального твердосплавного материала, приводящая в действие тормозные колодки. Длина троса на Ниве равна приблизительно около 2 метров.

Поэтому, чтобы компенсировать износ колодок, ручной тормоз требуется периодически регулировать.

Регулировка также должна проводиться всякий раз после замены или снятия троса, диска тормоза, либо механизма ручного тормоза в сборе по каким-либо причинам. Медленно поднимите рычаг ручного тормоза, подсчитайте количество щелчков. Если рычаг можно поднять выше восьмого, то отрегулируйте трос ручного тормоза как описано ниже.

Как заменить трос ручника

Как и на любом другом автомобиле, стояночный тормоз Шевроле Нива — это неотъемлемая составляющая тормозной системы. Его назначение заключается в предотвращении самопроизвольного движения транспортного средства во время стоянки или временной парковки с работающим двигателем. Но также ручник может заменить основную тормозную систему в случае её отказа, что позволяет безопасно добраться до места ремонта. Пользоваться ручным тормозом приходится довольно часто, поэтому его трос и тормозные колодки подвержены интенсивному износу. Как результат, автовладельцам со временем приходится принимать меры по регулировке системы или замене её отдельных деталей. Если одни для этого обращаются в автомастерскую, то другие предпочитают проводить ремонтные работы самостоятельно.

Конструкция стояночного тормоза Шевроле Нива мало отличается от аналогичных систем у других легковых автомобилей

Конструкция стояночного тормоза автомобиля Шевроле Нива довольно простая и мало чем отличается от аналогичных систем у других легковых транспортных средств. Она состоит из таких основных частей:

  • Рычаг ручника — служит для передачи усилия человеческой руки исполнительному механизму, который, в свою очередь, воздействует на тормозные колодки для блокировки задних колёс.
  • Трос привода ручного тормоза — твердосплавная, изготовленная специальным образом стальная проволока, которая проходит под днищем транспортного средства и приводит в действие тормозные колодки задних колёс.
  • Тормозные колодки — конечные элементы тормозной системы, изготовленные из фрикционных материалов. Прижимаясь к тормозному барабану или диску, они обездвиживают колесо.

Система ручника содержит множество конструктивных элементов

Иногда регулировка ручного тормоза не приносит требуемого результата в связи с тем, что задний трос чрезмерно растянут. В этом случае единственным выходом из ситуации является замена троса ручного тормоза Шевроле Нива. Кроме того, менять тросик придётся, если он регулярно заклинивает в защитной оболочке или порвался вследствие износа.

  1. Для проведения замены задняя часть автомобиля должна находиться в вывешенном состоянии. Поэтому поднимите её при помощи подъёмника или домкрата и снимите тормозные барабаны с задних колёс.
  2. Ключом на «12» ослабьте затяжку контргайки на регулировочном штоке и полностью выкрутите её вместе с регулировочной гайкой. Со штока нужно предварительно снять пружину, так как она не даст выкрутить гайки.
  3. После этого вы легко сможете снять уравнитель троса и извлечь из него сам трос.
  4. Далее, потянув на себя трос, извлеките наконечники оболочки из кронштейнов, расположенных слева и справа на днище кузова.
  5. Усилием руки выведите правую и левую ветви троса из кронштейнов балки заднего моста.
  6. Гаечным ключом выкрутите болты, фиксирующие держатели на тормозных щитках.
  7. Теперь, отсоединив наконечники троса от рычагов привода тормозных колодок, потяните за него, чтоб вывести из отверстия тормозного щита.

После демонтажа установите новый задний трос ручного тормоза Нивы. Для этого также воспользуйтесь этой инструкцией, но все действия выполняйте в обратном порядке. И на этом замена троса ручника Шевроле Нива завершена, а напоследок не забудьте отрегулировать степень его натяжения

Важно также по завершении ремонтных работ смазать регулировочную резьбу на штоке, чтобы избежать проблем с откручиванием гаек во время очередной регулировки или замены

А еще интересно: Как прокачать тормоза на Шевроле Нива правильно

Другие виды стояночного тормоза

Существует еще несколько видов ручного тормоза.

  1. Первый, так называемый – центральный, применяется на автомобилях оснащенных автоматическими коробками передач. Принцип работы такого тормоза сводится к тому, что при переводе селектора КПП в положение «Парковка» производится блокировка приводных валов колес. Но стоит отметить, что центральный тормоз является лишь вспомогательным, от механизма, обеспечивающего блокировку колес, не отказались и он в конструкции тормозной системы присутствует.
  2. Второй вид станочного тормоза – это электромеханический. В отличие от тросового у данного типа отсутствует как таковой привод на механизм блокировки колес, но зато имеются электродвигатели, которые и воздействуют на рычаги в тормозных механизмах. То есть, водитель просто нажимает на клавишу и электромоторы блокируют колеса. Все просто, но не так надежно, как трос.

Поскольку механический ручной тормоз является самым распространенным, то в дальнейшем его и будем рассматривать. И начнем непосредственно с самого привода. И рассмотрим мы его на примере ВАЗ-2109.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
