Как поставить дефлектор на дымоход своими руками: пошаговый инструктаж

Принципы, на которых работает вентиляция

Есть два типа вентиляции: естественная и принудительная. Всегда необходимо стремится к созданию естественной вентиляции, так как она не создает дополнительный шум и не зависит от наличия электроэнергии. Принудительную вентиляцию с помощью электромеханических вентиляторов используют в тех случаях, когда не удается организовать естественную вентиляцию. В основном, вентилятор устанавливается на выходе воздуха, например, в вытяжном вентиляционном канале. Таким образом можно усилить проветривание какай-то конкретной комнаты, например, туалета или ванной. В качестве второго варианта — можно установить приточный клапан с функцией нагнетания воздуха. В этом случае в помещении при закрытых окнах и дверях будет создаваться избыточное давление воздуха, и он будет равномерно уходить через все вытяжные вентиляционные каналы.

Есть три основных пункта, с помощью которых возможно организовать естественную вентиляцию внутри квартиры или дома.

Разность давления внутри помещения и на улице. Разность давления достигается тем, что точка всасывания воздуха и точка выхода воздуха находятся на разных высотах. Поэтому атмосферное давление в этих точках будет разное. В более высокой точке давление будет меньше. А воздух всегда стремиться перемещаться из области высоко давления в область низкого давления.

Если здание не является герметичным, то за счёт этой разницы давлений возникает поток холодного воздуха, направленный внутрь, а тёплый воздух вытесняется (всплывает) и выходит наружу (могут быть предусмотрены специальные вытяжные вентиляционные каналы). Движущая сила тяги определяется перепадом средних высот входа и удаления воздуха. Так обеспечивается работа вытяжной вентиляции с естественным побуждением.Википедия

Таким образом, чем больше разность высот между точками входа и удаления воздуха, тем сильнее будет тяга.

Разница температуры внутри помещения и на улице. Теплый воздух менее плотный, чем холодный воздух. Соответственно теплый воздух более лёгкий и поэтому он стремиться подняться вверх. Поэтому естественная вентиляция более эффективна в зимнее время, когда на улице отрицательная температура, а в помещении положительная. В летний период, наоборот, естественная вентиляция работает недостаточно эффективно или вообще не работает. Но проблем это не создает, так как летом часто открыты окна и проветривание помещения осуществляется через них.

Также необходимо понимать, что охлаждение воздуха внутри помещения с помощью кондиционеров сильно ухудшает естественную вентиляцию. Поэтому во время использования кондиционеров необходимо чаще проветривать помещение через окна или воспользоваться принудительной вентиляцией.

Отсутствие герметичности вентилируемого помещения. Если помещение практически герметично, то вентиляция не будет работать, даже принудительная. В таком случае при включении вытяжки в помещении будет создаваться разрежение воздуха и воздух начнет засасываться в помещение из других вытяжных вентиляционных каналов. Например, включили вытяжку в кухне, а приток воздуха пойдет из вентиляционного канала в туалете со всеми сопутствующими запахами.

 Для правильной работы вентиляции требуется входное и выходное отверстие. Если из помещения выходит определённый объем воздуха, то и зайти в помещение должен точно такой же объем воздуха. В основном при строительстве домов делают вентиляционные шахты, но не делают специальных приточных отверстий. Подразумевается, что воздух будет поступать в помещение через различные неплотности в окнах и дверях.

В некоторых случаях плохая работа вытяжки в квартире или доме может быть связана не с тем, что забит вентиляционный канал или что не хватает мощности вентилятора, а с тем, что отсутствует приток свежего воздуха в помещение.

 Поэтому для улучшения работы вытяжки организуют приточные отверстия в наружных стенах помещения и устанавливают в них специальные клапаны.

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

• любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
• на пологой кровле устье трубы полагается размещать выше ограждений;
• на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
• дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
• корпус устройства должен хорошо обдуваться независимо от направления ветра;
• вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
• монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

• электрическая дрель;
• рожковые ключи;
• резьбовые шпильки;
• гайки;
• хомуты;
• две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

1. На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
2. В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
3. В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
4. С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.

Как провести вентиляцию

В домах, возведенных из газобетона вентиляцию можно проложить из пластика, оцинкованной стали или асбестоцементной трубы. Ими же можно воспользоваться для устройства ВС в доме из газосиликата. В большом доме, как правило, воздуховод протягивают в каждую комнату. Чтобы было легче установить вытяжку, можно соединить в одну ветвь выход из ванной и кухни. Работа производится на уровне чердачного помещения, там же все трубы утепляют изоляционным материалом.

Для природной вентиляции подойдут трубы с сечения 15 см, для принудительной лучше взять трубы немного меньше. В блоках вырезают отверстие необходимого размера. Туда вставляют трубу 12,5 см и закрепляют ее раствором. В первый блок необходимо установить отвод, к которому впоследствии крепится вентканал.

Если стена тонкая, канал делают из шифера, заранее нарезанного на узкие полосы. Эти отрезки монтируют в заранее подготовленный проем, а потом штукатурят его. Можно вентиляционные трубы сделать самостоятельно из подручного материала, например, из волнового шифера. Для этого необходимо отпилить две полуволны и соединить их между собой тонкой проволокой. Самодельная труба монтируется также на кирпичном основании, а внутри штукатурится.

Для этого всегда оборудуется отдельная шахта, это является достаточно удобным способом вентиляции уже в готовом доме.

Тонкая оцинкованная сталь

В продаже можно найти трубы специально предназначенные для создания вентиляционных систем, для воздушной струи, но ни как не для воды. Тем не менее, они подороже, от рассмотренных ранее.

Для создания вентиляции специально применяются круглые, прямоугольные и овальные трубы из тонкой оцинкованной стали. По конструкции они тоже различаются.

Воздуховоды из оцинковки проигрывают пластику и по внешнему виду, по шерховатости (сопротивлению движению воздуха), по весу. Но зато они сопротивляются воздействию пламени больше 30 минут, а значит из них, (как и из асбестовых или стальных толстостенных…) можно строить по пожарным нормам транзитные воздуховоды жилых домов.

Широкая номенклатура фитингов и стандартный диаметр 100 мм под вытяжки и вентиляторы делает их популярными, не смотря на внушительную цену —  100 мм – 3.5 у.е. за метр для листового и 5.5 у.е. для навивного металла.

Установка

Монтаж дефлектора выглядит следующим образом.

1. Устанавливается входной патрубок. Для его крепления (на болты или заклепки) в нем и в трубе просверливается одинаковое количество отверстий.
2. При помощи хомутов или нижних кронштейнов прикрепляется воронка диффузора.
3. Колпак дефлектора надевается на диффузор с усеченной стороны при помощи хомутов.

Стоит обратить внимание на то, что не все работы будет удобно провести на высоте. Так, сборку колпака и самого устройства лучше провести заранее, а на крыше уже заняться непосредственно самим монтажом

При монтаже дефлектора следует придерживаться следующих рекомендаций, которые дают профессионалы.

1. Можно установить турбину на прямую или скатную крышу, дымоход и вентиляционные выходы. Выбирать место необходимо в зависимости от того, для каких целей будет использоваться дефлектор.
2. Для подкровельного вентилирования подойдет турбина диаметром 31,5 см.
3. На скатной крыше дефлектор устанавливают в самой верхней точке. При монтаже на плоскую крышу обязательно учитывают высоту снежного покрова и устанавливают устройство выше него. В любом случае не рекомендуется делать уровень дефлектора ниже 18 см.
4. С целью регулирования потерь тепла в холодное время можно установить специальные задвижки (в жилых домах) или регулирующиеся воздухозаборы (для складов и производств).

Дефлектор ЦАГИ и другие варианты конструкций

Цокольный дефлектор в первую очередь предназначается для проветривания подвальных помещений и нижних этажей. После установки не только налаживается циркуляция свежего воздуха, но и испаряется лишняя влажность с поверхностей. Удобным считается то, что монтировать устройства можно в случае и принудительной, и естественной вентиляции.

Помимо этого, преимущество дефлектора состоит в том, что он защищает цокольные этажи и подвальные помещения от проникновения грызунов и других мелких вредителей, а также от осадков. При установке лучше взять трубу с запасом по длине, потому как ее всегда можно уменьшить до нужной высоты, а вот дорастить не получится.

Дефлектор ЦАГИ состоит из стакана, цилиндрического корпуса, зонтообразной крышки и стоек крепления.

Конструкция ЦАГИ была разработана еще во времена Советского Союза и с успехом используется до сих пор.

Если обратиться к чертежу дефлектора ЦАГИ, можно увидеть, что он состоит из таких элементов:

• стакана, расположенного в нижней части конструкции с расширением на конце;
• цилиндрического корпуса, представленного обейчаткой из стали;
• зонтообразной крышки;
• стоек крепления из металлических полос.

Принцип работы заключается в следующем: вследствие обдува корпуса создается разреженная зона, расположенная над открытым диффузором. Отработанный воздух, смешанный с угарным газом и другими компонентами, поднимается по воздуховоду в область образованной зоны пониженного давления и выходит наружу. Здесь он подхватывается ветром и полностью удаляется.

Обратите внимание! Производительность вентиляционного дефлектора на крыше зависит от сопротивления системы воздуховодов, пересекающих кровлю. Реальный объем устройства определяется высотой выноса трубы

На показатель также влияет перепад температур внутреннего и наружного воздуха.
Конструкции дефлекторов отличаются также и по форме: плоские, полукруглые, с крышкой и двускатные.

Несмотря на то что прибор ЦАГИ был разработан очень давно, он все равно считается лучшим вентиляционным дефлектором для увеличения тяги.

Высокий рейтинг устройства обусловлен большим количеством преимуществ:

• обеспечением максимальной защиты от проникновения осадков;
• предупреждением опрокидывания тяги, то есть втягивания отработанного воздуха обратно в систему;
• отсутствием динамических деталей;
• надежностью;
• минимальным коэффициентом сопротивления, который не превышает 0,6.

Среди достоинств также выделяется тот факт, что довольно несложно изготовить дефлектор ЦАГИ своими руками. А главное – на продуктивность установки совершенно не влияют ветровые потоки, хотя следует отметить, что прибор не работает эффективно при низкой скорости ветра. Так, если внешний поток воздуха перемещается со скоростью меньше 2 м/с, результативность дефлектора стремится к нулю. Справедливости ради следует отметить, что в штиль большая часть подобных приспособлений работает плохо.

С течением времени конструкция устройства все-таки усовершенствовалась, потому как при изготовлении последних серийных моделей применялось утепление нижнего стакана (в тех случаях, когда колпак монтировался к сэндвич-трубе на крыше).

Правильно подобранный размер дефлектора обеспечит оптимальную разницу давлений.

Виды и характеристики

В наше время есть много разновидностей дефлекторов для вентиляции, среди них выделяют основные:

1. Дефлектор Цаги;
2. Дефлекторы Григоровича;
3. Н — образные дефлекторы.

Существуют открытые конструкции, которые разделяют по форме:

• бывает плоский;
• полукруглый;
• с открывающейся крышкой или двускатный.

По принципу работы бывает:

• ротационный дефлектор;
• турбинный.

По типу флюгера.

Далее мы разберём самые популярные типы вентиляционных дефлекторов.

Дефлектор на дымоход

Очень часто дефлекторы устанавливают на дымоход, его устанавливают для того чтобы обеспечить хорошую тягу для выведения дыма. Таким образом, дефлектор увеличивает работу оборудования на двадцать процентов, это увеличивает лучшее прогорание топлива и улучшает теплоотдачу.

Так же установка дефлектора предотвращает попадание осадков атмосферы и различного мусора в дымоход.

Дефлектор для кондиционера

Такие конструкции почти ни чем не похожи на классические  дефлекторы. Они представляют собой экраны – отражатели, которые перераспределяют воздушные массы, производимые кондиционером.

Поэтому воздушные массы направлены не на человека, а в пол или параллельно потолку, рассеиваясь, не теряя свой напор.

Ротационный дефлектор

Такого вида дефлекторы увеличивают работу естественной приточно – вытяжной системы в четыре раза и при этом такой дефлектор не требует подключения к электричеству.

Ротационный дефлектор состоит из подвижной головки с лопастями, которые установлены на основание и прикреплены при помощи подшипников.

Принцип работы ротационного дефлектора следующий:

Ветер попадает в лопасти и за счёт этого начинает двигаться головка, тем самым воздух разряжается, и тяга увеличивается.

Благодаря подшипникам головка вращается с неизменной скоростью, даже при сильном ветре.

Флюгер

Дефлектор —  флюгер является специальным устройством, корпус которого двигается вместе с изогнутыми козырьками, они соединены с подшипниковым креплением.

Сверху конструкции располагается флюгер, он даёт всему устройству всегда быть «по ветру».

Работает это устройство так: воздушные массы проходят между козырьками, ускоряются и делают зону разрежения, за счёт этого идёт усиление тяги, топливо прогорает лучше и происходит улучшение воздухообмена.

Такие конструкции хорошо применять, чтобы предотвратить обратную тягу, затухание пламени и искрообразование.

Такую конструкцию можно сделать самостоятельно, для этого необходимо конструкцию установить на срез трубы дымохода, креплением будет служить подшипниковый узел и кольцо.

Цокольный дефлектор

Такие дефлекторы предназначены для проветривания цокольных этажей и помещений, а так же для удаления влаги. Такие устройства могут использоваться как в принудительной, так и в естественной системе вентиляции.

Ещё цокольный дефлектор, препятствует попадание в подвальные помещения различных мелких животных, грязи, метеорологических осадков.

Длину трубы дефлектора легко регулировать и если будет необходимость, то её можно будет нарастить или отпилить до нужной высоты.

И так в статье мы описали виды и принцип работы вентиляционного дефлектора, надеемся, что эта информация была вам полезной. Удачи!

Процедура установки

Для установки шумоглушителя в вентиляцию нет каких-то особых рекомендаций и правил. Монтировать эти конструкции можно и на вытяжные каналы вентиляции, и на воздухоотводы приточной вентиляционной системы.

Приводим список рекомендаций от компетентных специалистов, которые будут вам полезны при установке шумопоглотителей.

Перед началом работ необходимо сделать замеры акустики и на их основании подключать шумоглушитель к воздуховоду в том месте, где акустические показатели наиболее высоки. А если воздуховод обклеить, например, войлоком или минеральной ватой, то создастся дополнительная шумоизоляция. При наличии в вентиляционных каналах различных твердых включений в систему монтируется фильтр грубой очистки.

Для выбора наиболее подходящего варианта необходимо иметь на руках сложную систему расчетов совместной работы воздуховода с самим устройством, его звуковыми потоками и воздействия акустических движений вентиляторной части. Здесь вам нужно полностью понять принцип работы всех деталей устройства, а для этого понадобится специальное оборудование.

Экономия при монтаже шумоглушителя

Чтобы не переплачивать, вы можете сделать шумоглушитель для вентиляции своими руками, такой прибор ничем не будет уступать покупному аналогу. Для изготовления приспособления вам понадобятся следующие детали и инструменты:

• оцинкованная труба, подходящая по диаметру к воздуховоду вентиляции, фрагмента, длины 1 метр будет вполне достаточно,
• утеплитель, одновременно являющийся и самим звукоизоляционным материалом. Это может быть базальтовая вата, различные прессованные органические материалы с противопожарной пропиткой или обычная стекловата,
• заклепочный пистолет,
• хомуты из пластика,
• пассатижи,
• 1 шиферный гвоздь,
• молоток.

Пошаговая инструкция

Перечислим этапы работы по сборке вентиляции:

1. На первом отрезке трубы нужно сделать перфорацию, отступая с каждого края по 100 мм, используя молоток и шиферный гвоздь. Расстояние между отверстиями должно составлять 10 мм.
2. На перфорированный участок накладываем базальтовый материал в один слой, поддерживая толщину 50 мм и отступы по краям по 80 мм каждый.
3. Звукоизоляцию стягиваем пластиковыми хомутами в количестве 4 штук. С одного из краев трубы следует отступить 60 мм, прочертить по окружности линию и произвести надрезы.
4. Каждый надрез сгибаем под углом в 90 градусов по направлению к середине и затем, делая на каждом загибе отметку, отступаем от края и сгибаем под таким же углом уже вдоль самой трубы.
5. Обе заготовки вставляем друг в друга таким образом, что они становятся местом крепления самих труб, а также упором для шумоизолятора.
6. С другой стороны трубы необходимо сделать аналогичные надрезы и загибы.
7. Готовое устройство можно монтировать в разрыв воздухоотвода вентиляции, закрепляя его специальными хомутами.

Совет: рекомендуется с особой внимательностью проводить крепление конструкции, используя, помимо хомутов, еще и саморезы. При установке шумоглушителя непосредственно на воздуховод следует хорошо промазать все щели и имеющиеся стыки герметиком.

Таким образом, вы получите не только качественный шумоглушитель для вентиляции, но и сможете при этом сэкономить. Как правило, такой шумоглушитель позволяет снизить уровень шума примерно на 12–15 Дб, и это хороший результат. К тому же, промышленные аналогичные модели обладают такими же показателями.

Сделать самому или купить прибор?

Вопрос о целесообразности покупки дефлектора волнует экономных домовладельцев. Это не удивительно, ведь самое простое устройство стоит порядка 17-18 долларов. Средняя же цена при покупке составляет 45-60 долларов.

При этом изготовить прибор не составит особого труда. Да и эстетическая составляющая не всегда стоит на первом месте. Иногда дефлектор нужен на дымоход котла, обогревающего гараж или другое подсобное помещение.

Стоимость самых простых вариантов дефлектора начинается от 17 долларов. Чтобы купить модель Ханженкова, ЦАГИ или Вольперта-Григоровича из оцинкованной стали понадобится до 50 долларов. Причем, это могут быть заводские изделия или изготовленные кустарным способом.

От метода изготовления не зависит эффективность работы приспособления. Здесь главное подобрать правильный диаметр изделия и нужную модель, способную удовлетворить потребности конкретного дымохода.

При покупке следует обратить внимание на характеристики дефлектора:

• тип материала;
• толщину металла;
• диаметр патрубка для крепления на трубу дымохода.

Также производители предлагают варианты из нержавеющей стали. Они отличаются стоимостью – цена поворотных моделей из нержавейки может достигать 140 долларов и более.

Самые распространенные дефлекторы, применяемые для дымоходов в частных домах, коттеджах и банях: ЦАГИ, круглый «Волпер», Н-образный, звездообразный «Шенард», Григоровича и открытый Astato.

Купить или соорудить усилитель тяги – решать предстоит индивидуально. Для любителей что-то мастерить по дому это задание окажется приятным и интересным занятием.

Если же нет никаких инструментов и навыков проведения работ по дому, то проще и удобнее будет приобрести готовое изделие, подобрав наиболее подходящую модель, которая не будет выбиваться из общей картины крыши.

При покупке или самостоятельном изготовлении устройства важно учитывать материал покрытия крыши. Если это легковоспламеняющийся материал, то нужно обязательно предусмотреть наличие искрогасителя

Это важный пункт, обеспечивающий безопасность всем членам семьи, проживающим в доме.

Изготовление своими руками

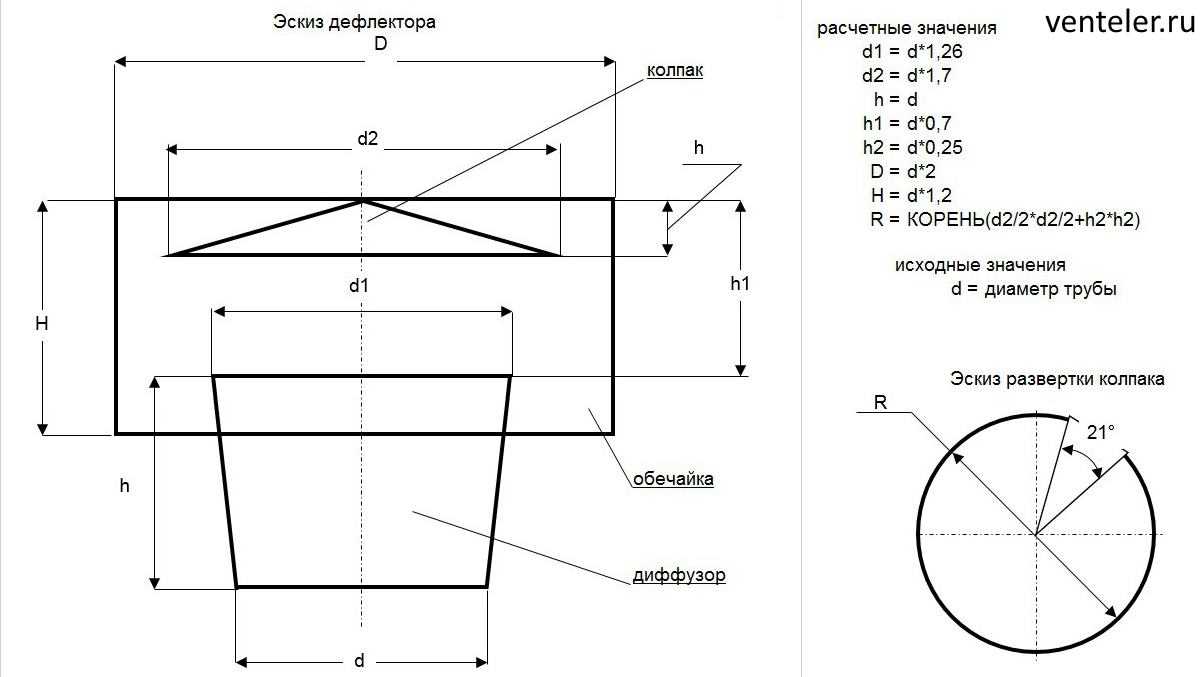

Для изготовления аппарата потребуются дрель, лист плотной бумаги, оцинкованная жесть, ножницы по металлу, карандаш или чертилка.

Сперва необходимо сделать из бумаги выкройку составляющих частей изделия – колпака, диффузора, внешнего цилиндра.

Из выкроек собираем дефлектор. Если всё совпало, работу можно переносить в металл.

Бумажные выкройки кладём на оцинкованную жесть и обводим чертилкой. По линиям кроя вырезаем ножницами по металлу детали.

Диффузор сворачиваем и соединяем края болтами или точечной сваркой, либо клёпками. Места изгибов расклёпываются.

Сборка внешнего цилиндра аналогична сборке диффузора. Колпак сворачивается на конус, края соединяются удобным для нас способом.

Длиной двадцать сантиметров и шириной около семи сантиметров вырезаются металлические полоски, подгибаются молотком, прикрепляются к колпаку. Этими же полосками зонтик прикрепляется к диффузору и всё это вставляется в цилиндр.

Дефлектор Григоровича, если мы надумали делать его, дополняется обратным конусом и увеличением защитного зонта на четыре сантиметра в диаметре.

Для крепления обратного конуса на большом конусе делаются нарезы на равном расстоянии около восьми лепестков и загибают их внутрь. Таким образом обратный конус крепится в защитном зонтике.

Если система работает в агрессивной среде, то изготавливать вентилятор лучше из нержавеющей стали, пластика, металлопластика, материалов стойких к коррозии.

К дефлектору, как к изобретению, отнесся российский авиаконструктор Д. П. Григорович. И образовавший с ним симбиоз конструкторской мысли математик А. Ф. Вольперт.

Сначала они рассчитали обычный зонтик, с необычными свойствами. А. Д. Вольперт предложил надеть на зонтик диффузор. Потом, после испытаний в аэродинамической трубе «родился» дефлектор ЦАГИ, до сих пор самый надёжный и распространённый. Эволюция вытяжки привела к созданию совершенно закрытого устройства, работающего в любых условиях.

Атмосферные осадки, пыль, лёд снаружи почти не влияют на его работу. Не страшны и динамические нагрузки. Сложность конструкции и сборки – единственные его недостатки.

Если браться за изготовление изделия своими руками, то было бы хорошо научиться некоторым приёмам жестяных работ – соединение в фальц, лежачий или стоячий, научиться делать выкройки деталей.

Долго не засоряется и сохраняет тягу двухэтажный зонт.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» ( НИУ «МГСУ» ).

Источник

Грибок (дефлектор) на трубу дымохода своими руками – чертежи и формула расчета

Ключевая функция газохода заключается в выводе из системы продуктов сгорания. Чтобы система работала надежно нужно оснастить дымоход грибком (дефлектором). Он защитит ее от попадания внутрь снега, пыли и других ненужных элементов. Кроме того, наличие указанной детали улучшает тягу.

В этой статье вы узнаете зачем нужен дефлектор на дымовую трубу. Мы сделаем краткий обзор имеющихся вариантов колпаков.

У вас будет возможность сравнить их и узнать о плюсах и минусах каждой разновидности. Мы также расскажем о том, как произвести грибок своими руками. Кроме того, вы сможете посмотреть чертежи и видео по тематике нашей статьи.

Когда недостаточно естественной вентиляции?

Давайте немного углубимся в вопрос и определим некоторые понятия: естественная вентиляция обеспечивается открытыми окнами или люками, мы же будем говорить о принудительной. Для этого используется такое понятие как тяга. То есть что-то должно вытягивать воздух из дома и привносить свежий.

Это действительно жизненно необходимо. Ведь, к сожалению, погоня за долговечной и практичной отделкой приводит к тому, что жилье превращается в нечто подобное «пластиковому кокону». Даже мебель иногда бывает токсичной для человека.

Признайтесь честно: всегда ли вы требуете от фирмы-продавца сертификаты экологичности? А виниловые обои, пластиковые элементы интерьера понемногу привносит в комнатный воздух небезопасные химические соединения. Да, понемногу, но в общей сумме и со временем это оказывает свое неблагоприятное влияние.

Но как же это допускают? Все дело в том, что экологическая безопасность той или иной вещи или ремонтного материала всегда оценивается только с той позиции, сколько вреда способна принести она одна. Но в странах СНГ не учитывается накопительный момент. Что, например, кроме натяжного потолка в такой комнате вполне может быть еще и уложен линолеум, а стены – выкрашены краской без приставки Eco. Порой доходит до того, что при помощи специальных измерителей выясняется: воздух в доме куда более загрязнен, чем на обочине открытой трассы.

Что же тогда делать? Единственный нормальный выход из такой ситуации — это качественная внутренняя вентиляция дома.  Именно активный воздухообмен в доме создаст комфортные условия в нем проживания пребывания. И для этой цели совсем не обязательно устанавливать сложную вентиляционную систему, подключенную к электричеству. Достаточно будет удачно подобранного дефлектора, который умело задействует бесплатную силу ветра:

Если хотите разобраться в вопросе о вентиляции еще глубже, посмотрите этот занимательный выпуск:

К слову, для промышленных объектов же вентиляционные дефлекторы – вообще незаменимая вещь, ведь только так можно избавиться от неприятного запаха в тех же птичниках, конюшнях или местах хранения пищевых запасов для животных. Кроме того, свежий воздух необходимой влажности нужен для создания определенных условий содержания животных и птиц.

Система кондиционирования Рено Дастер

У автомобиля есть блок управления вентиляцией, кондиционированием и отоплением.

Блок управления вентиляцией, кондиционированием и отоплением (ссылка на источник фото)

Он состоит из:

1. распределителя воздушных потоков,
2. выключателя кондиционера,
3. рычага, управляющего рециркуляцией воздуха,
4. переключателем вентилятора,
5. тумблера обогревателя стекла сзади,
6. регулятора температуры воздуха.

Отдельный контур кондиционирования (ссылка на источник фото)

Отдельный контур кондиционирования состоит из следующих элементов:

1. датчика давления,
2. конденсатора,
3. трубопровода высокого давления,
4. трубопровода высокого давления, соединяющий компрессор и конденсатор,
5. осушителя-рессивера,
6. компрессора,
7. трубопровода низкого давления,
8. хладагентного клапана в контуре высокого давления,
9. демпфера,
10. клапан для заправки и выпуска хладагента в трубопроводе низкого давления,
11. редуктора,
12. испарителя.

Все просто – его выключатель находится в блоке управления отоплением и вентиляцией. Этот выключатель зависим, и срабатывает только тогда, когда у печки включен вентилятор. После включения на его кнопке загорается огонёк.

Компрессор системы кондиционирования (ссылка на источник фото)

Компрессор системы кондиционирования состоит из следующих элементов:

1. передняя крышка,
2. шкив с муфтой,
3. вывод проводки, идущей от электромагнитной муфты,
4. корпус,
5. крышка сзади.

Эта деталь устанавливается под генератором, спереди, на кронштейне мотора. Служит она для сжатия хладагента, который в парообразном состоянии поступает из испарителя под невысоким давлением 0,5-2 бара. После компрессора хладагент в виде пара выходит уже с температурой 80-100 градусов Цельсия и под высоким давлением.

Деталь приводится в действие с помощью поликлинового ремня от шкива дополнительных агрегатов. В компрессорный шкив встраивается электромагнитная муфта, соединяющая и разъединяющая вал компрессора со шкивом фрикционным способом, согласно сигналам, идущих от блока управления мотором. Далее сжатые пары хладагента направляются в конденсатор, который стоит перед штатным радиатором (частью контура охлаждения мотора).
