Как правильно притереть клапаны

ВАЗ 2108 и ВАЗ 2109 — целая эра в автомобилях России

Хэтчбеки, которые в народе называли «Зубилами», получили славу надежных и выносливых автомобилей, они выпускались вплоть до нашего времени, несколько лет собирались в Украине, но уже полностью утратили актуальность внешнего вида и техники. Сегодня вы можете купить на вторичном рынке отличный вариант «Девятки» вполне свежего года выпуска в идеальном состоянии. Двигатель в этой машине имеет такие особенности:

• были в истории модели силовые агрегат на 1.1, 1.3 и 1.5 литра с карбюратором, а также 1.5-литровый инжекторный агрегат;
• все двигатели были защищены от влияния разрыва ремня ГРМ, клапана в силовом агрегате не гнулись;
• автомобиль обладал вполне адекватной надежностью двигателей — этот узел ломался в машине последним;
• все представленные конкуренты в свое время разносились передовым дизайном, отличным комфортом и прочими выгодами.

В самом начале своего производства автомобили ВАЗ 2109 и 2108 были настоящей революцией в отечественном автомобилестроении. Покупатели таких авто стали настоящими счастливчиками в глаза знакомых и друзей, ровно такими же, как сегодня покупатели последних моделей Mercedes. И этому были определенные логичные причины, такие как невероятная надежность главных узлов.

Какую притирочную пасту использовать?

На заре автомобилестроения для притирки клапанов использовалась пыль от алмазных кругов, смешанная с машинным маслом. На сегодняшний день данные смеси заменяются разнообразными пастами для притирки. Отличаются они содержанием абразивных элементов, размеров фракций и соответственно ценой.

Выбирается паста в зависимости от степени загрязнения, качества и марки металла клапанов, года выпуска и модели двигателя. Также имеет значение способ притирки – ручной или механический.

Немаловажный фактор выбора пасты – это опыт мастера. К примеру, новичок, используя крупнозернистую пасту, может легко испортить клапан или седло. Поэтому для начинающих мастеров рекомендуется применять мелкозернистую пасту, при этом на притирку таким средством времени уходить будет больше.

В автомобильных магазинах для первичной притирки продается крупнозернистая паста под названиями «Классическая» или «Алмазная». Для финишной притирки используется паста «ФАБО» – финишная антифрикционная безабразивная обработка. Эта паста продаётся в комплекте из двух тюбиков, с крупными фракциями и шлифовочная.

Существуют и многофункциональные пасты типа «ABRO Grinding Paste GP-201». Ей можно не только шлифовать клапана, но и очищать металлические детали от ржавчины и даже использовать для заточки режущих инструментов, например, рубанков. Её цена намного ниже специальной «ФАБО», так что, как говорится, в хозяйстве пригодится.

Пасты «PERMATEX» или «Done Deal» используются также для полировки хромовых деталей, так как в их составе не технический алмаз, а карбид кремния.

Если ремонт застал водителя без пасты, а притирку отложить невозможно – двигатель уже разобран, можно смешать с маслом абразив счищенный с обычной, мелкой шкурки, а для финишной полировки использовать пасту Государственного Оптического Института или более известную под названием, паста ГОИ.

Приспособления для выполнения работ, пасты для притирки

Пройдемся по приспособлениям для клапанов.

Для вытаскивания сухарей, которыми удерживается головка клапана в посадочной тарелке, есть специальные приспособления.

Конструкций их много, описывать все не будем. Отметим только, что все они действуют по одному принципу.

Этим приспособлением пружины клапана сжимаются, тарелка крепления клапана опускается вниз, высвобождая сухари, и они извлекаются.

Но можно поступить и простым методом. Потребуется отрезок трубки, по диаметру чуть меньше тарелки крепления.

Эту трубку наставляют на тарелку резко по ней бьют молотком. Из-за удара пружины сжимаются, тарелка проседает и сухари выскакивают.

При этом лучше отверстие с той стороны, по которой будет наноситься удар, чем-нибудь закрыть, чтобы через него не вылетели сухари.

Теперь о приспособлении для притирки.

Его можно приобрести, обычно такое приспособление состоит из гаечного зажима, штанги и воротка.

Но можно сделать его и самому. Для этого понадобится стержень диаметром, равным диаметру клапана. К нему приваривается вороток так, чтобы получилась Т-образная конструкция.

С другой от воротка стороны на стержень одевается отрезок резиновой трубки.

1 – металлический стержень диаметром 5 – 8 мм, в зависимости от диаметра стержня клапана, 2 – резиновая трубка, 3 – зажимные хомуты.

Внутренний диаметр трубки нужно выбирать такой, чтобы она плотно садилась на стержень.

Понадобится также еще один хомут, им будет зажиматься край резиновой трубки, который будет одеваться на стержень клапана.

Для притирки клапанов одних приспособлений мало, так как данная операция производится с применением специальных паст.

Найти их несложно, можно приобрести как дешевые притирочные пасты, так и весьма дорогие.

Для притирки лучше приобретать комплекты, состоящие из двух паст или же просто две пасты – для первичной черновой обработки и для вторичной чистовой.

Возможно также понадобиться применение шарошки. Она представляет собой конусную головку для дрели с вставленными в нее резцами по металлу.

Используют ее для того, чтобы обработать поврежденную поверхность седла.

Метки: противодренажный клапан, дренажный клапан, масляный клапан, гбц, 2112, 16v, размеры, чертеж, эскиз

Комментарии 27

Снизу дунул чем? Если пневмопистолетом, то так и должен продуваться, если ртом свободно дуется, то шарика там нету уже, их иногда выкидывают, когда давление масла низкое, чтоб гидрикам смазка была лучше

Спасибо! Разобрался! Я не в тот канал дул))))!

Ну в маслоканал, со стороны где у головы прокладка к блоку, вставить выколотку или отвёртку, там должен быть шарик подпружиненый, отверткой должен чувствоваться, прожиматься. Оттуда же и выколачивается. По усилию как молотком стучать, как будто гвоздь из доски выбиваешь обратно

Достал родного! Закрутил длинный саморез. Саморез под шляпку зажал ручными тисками. Под тиски подложил две дощечки по краям самореза. Засунул две монтировочки по краям. И довольно туго но вышел!

Спасибо за скорый и понятный ответ

У меня этот клапан сидит довольно глубоко. Попытался вытащить саморезом безуспешно, сидит мертво. Вопрос в том, опасаюсь что его кто-нибудь забил по самые не хочу этим самым полностью сжав пружину что может привести его в негодность. Возможно ли такое? Или у него есть посадочное место дальше которого его не посадишь?

Глубже чем надо не посадишь. В гбц ступеньки есть в месте клапана. Полностью засаженный клапан ниже плоскости постели распредвалов на где-то 5-6мм будет. Можешь проверить, дунуть воздухом снизу в этот маслоканал. Если бы масло не поступало, все постели распредвала и гидрики были бы без масла. Гидрики бы гремели и постели бы задрало.

У меня этот клапан сидит довольно глубоко. Попытался вытащить саморезом безуспешно, сидит мертво. Вопрос в том, опасаюсь что его кто-нибудь забил по самые не хочу этим самым полностью сжав пружину что может привести его в негодность. Возможно ли такое? Или у него есть посадочное место дальше которого его не посадишь?

У меня этот клапан так сильно провалился, что я подумал что у меня его нет и купил. Когда увидел, что он уже стоит, пытался снять так и не смог, вкрутил саморез керосином пролил и всеровно намертво

Источник

Для чего необходима притирка

Процесс притирки клапанов вручную

При покупке автомобиля большинство смотрит на степень сжатия в цилиндрах. Этот параметр зависит от большого числа факторов, среди которых и состояние поршней, и колец, и клапанов. Последние могут просто плохо закрывать отверстия вследствие износа рабочей поверхности или прогорания. А негерметичная камера сгорания – это причина малого давления в цилиндре. Внешний признак – ухудшаются характеристики, разгон становится медленным, автомобиль просто «не тянет», а при большой нагрузке даже малый уклон становится почти непреодолимым препятствием.

И если вы провели капремонт двигателя, а компрессия в цилиндрах далека от идеала, то первым делом смотрите на клапаны, насколько хорошо они закрывают впускные и выпускные отверстия. На некоторых моделях автомобилей установлена система, которая проводит притирку в процессе работы. Все достаточно просто – клапан вращается вокруг своей оси, лишний металл стачивается и в итоге образуется идеально ровная поверхность. При соприкосновении с блоком не наблюдается зазоров, отверстия закрываются максимально плотно. Но в большей части автомобилей таких систем нет, поэтому приходится все делать вручную. Способов всего три, их и рассмотрим детально.

Процесс замены клапанов ГБЦ

Для того, чтобы произвести замену, придется основательно разобрать (а затем собрать) газораспределительный механизм. В зависимости от модели авто и конструктивных особенностей двигателя этот процесс может иметь некоторые отличия. Но в целом система демонтажа и сборки одинакова. В целом, последовательность действий такова:

Демонтаж ГБЦ

Для этого потребуется:

• произвести подготовительные работы: разомкнуть провод и «минусовую» клему аккумулятора, отсоединить трубки и шланги подачи технических жидкостей, топливные магистрали, снять навесное оборудование;
• затем снять крышку ГБЦ;
• открутить болты крепления ГБЦ;
• снять ГБЦ.

Демонтаж распределительного вала

Последовательность действий:

• снять приводной ремень;
• снять зубчатый шкив;
• открутить болты, которыми удерживается крышка распредвала;
• снять саму крышку и сальники;
• снять распредвал.

Прежде чем приступать к процедуре, следует вывернуть свечи зажигания. Это позволит избежать их повреждения.

Рассухаривание клапанов

Процесс осуществляется с помощью специального инструмента — рассухаривателя.Некоторые используют дедовский метод. Для этого необходимо:

• закрыть место, откуда должен выскочить сухарь тряпкой (чтобы поймать его);
• установить свечник или высокую головку с диаметром меньше, чем у шайбы фиксированной сухарями;
• резко ударить молотком по тарелке таким образом, чтобы пружина оказалась сжатой до размеров сухаря; это спровоцирует его выскочить.

Метод можно использовать в крайнем случае и имея опыт. Новичок рискует нанести серьезные повреждения клапану, например, погнуть его. Покупка рассухаривателя — лучший вариант.

Очистка и осмотр клапанов

После проведенных манипуляций извлеченные из втулки клапаны очищают от нагара и осматривают на предмет повреждений.

В зависимости от степени повреждения, деталь необходимо:

• заменить на новую;
• очистить и притереть.

Также необходимо проверить седло клапана. Если прогары и раковины на нем слишком серьезные, чтобы убрать притиркой, седло придется обработать с помощью специального инструмента, который называют шарошкой или борфрезой. Шарошка представляет собой насадку для обработки различных поверхностей, в том числе и металлических. Она крепится на дрель и устраняет механичнские повреждения.

В процессе главное — не увлечься и не снять слишком большой слой металла. Также не следует интенсивно давить на дрель, это приводит лишь к перегреву и затруднению самой обработки. Перед работой головку шарошки рекомендуется смазывать специальным смазочным составом, чтобы снизить интенсивность износа.

Приобретение нового набора клапанов необходимо при полном уничтожении детали (иногда такое случается) или деформации стержня. Теоретически погнутый стержень можно выпрямить, но затраченные время и усилия того не стоят.

Выбирая клапаны, следует убедиться в том, что они идентичны

Особенно важно, чтобы детали имели одинаковую высоту. Поверхность не должна иметь царапин, сколов и любых других повреждений

Перед установкой всю деталь, за исключением фаски (ее следует притереть), желательно отполировать.

После притирки клапанов необходимо произвести сборку конструкции. Все манипуляции производятся в обратном порядке.

Выбор пасты

Выбор абразивных паст для притирки в современных магазинах может повергнуть в шок любого водителя-новичка. О цене речь не пойдёт, поскольку выбор по данному параметру полностью зависит от возможностей и личных предпочтений покупателя. Такие факторы, как состав и зернистость более важные, поэтому их и стоит рассмотреть:

1. Новичкам лучше отказаться от использования крупнозернистых паст, иначе малейшая оплошность приведёт к дефектам седла и фаски. Средний уровень зернистости предпочтителен, если речь идёт об основной обработке, а мелкая зернистость нужна для шлифовки.
2. Зачастую комплектация предполагает наличие двух ёмкостей с пастами с составами разной зернистости.
3. Если вы не позаботились о покупке пасты, можно приготовить её самостоятельно. Для этого подберите наждачную бумагу с минимальным уровнем зернистости и снимите абразив, смешайте полученный порошок со смазочным материалом. Пасту ГОИ используйте на завершающем этапе для финишной обработки поверхности. Смешивать её стоит так же, как и в случае с порошком абразива. Сразу стоит упомянуть о том, что качество притирки будет на порядок ниже, чем при использовании магазинных абразивов.

Что необходимо для притирки

Процесс притирки выполняется при демонтированной головке блока цилиндров. Поэтому кроме инструментов для притирки клапанов автовладельцу также понадобится инструмент для демонтажа ГБЦ. Как правило, это обычные слесарные ключи, отвертки, ветошь. Однако также желательно иметь и динамометрический ключ, который понадобится на этапе обратного монтажа головки на место. Необходимость в нем возникает, поскольку крепежные болты, держащие головку на ее посадочном месте, должны быть закручены с определенным моментом, который как раз и можно обеспечить лишь при помощи динамометрического ключа. В зависимости от того, какой будет выбран способ притирки клапанов — ручной или механизированный (о них немного позже), отличается и набор инструментов для работы.

Непосредственно для выполнения притирки клапанов автовладельцу понадобится:

• Ручной держатель клапана. В автомагазинах или автомастерских имеются в продаже уже готовые такие изделия. Если вы по каким-либо причинам не хотите или не можете купить подобный держатель, то его можно изготовить самостоятельно. Как его сделать, рассказано в следующем разделе. Ручной держатель клапана используется при ручной притирке клапанов.
• Паста для притирки клапанов. В большинстве случаев автовладельцы покупают уже готовые составы, поскольку в настоящее время этих средств в автомагазинов достаточно много, в том числе по разным ценам. В крайнем случае можно сделать подобный состав и самостоятельно из абразивной стружки.
• Дрель или шуруповерт с возможностью реверса (для выполнения механизированной притирки). Как правило, притирка выполняется в обе стороны вращения, поэтому дрель (шуруповерт) должна вращаться как в одну, так и в другую стороны. Также можно воспользоваться ручной дрелью, которая сама по себе может вращаться в одном и другом направлении.

• Шланг и пружинка. Эти устройства необходимы для выполнения механизированной притирки. Пружинка должна иметь невысокую жесткость, и диаметр на два-три миллиметра больше диаметра стержня клапана. Аналогично и шланг, чтобы его можно было впритык надеть на стержень. Также для его закрепления можно воспользоваться маленьким хомутом. Еще необходим какой-нибудь недлинный металлический стержень по диаметру аналогичный стержню поршня, чтобы он также впритирку подходил для резинового шланга.
• Керосин. Его используют в качестве очистителя и впоследствии для проверки качества выполненной притирки.
• «Шарошка». Это специальное приспособление, предназначенное для снятия поврежденного металла в посадочном гнезде клапана. Такие приспособления продаются в готовом виде в автомагазинах. В настоящее время в автомагазинах можно найти эту деталь практически для любого двигателя (тем более для распространенных автомобилей).
• Ветошь. Впоследствии с ее помощью нужно будет вытереть насухо обработанные поверхности (заодно и руки).
• Растворитель. Нужен для очистки рабочих поверхностей.
• Скотч. Является нужной составляющей при выполнении одного из методов механизированной очистки.

Приспособление для притирки клапанов

Если у автовладельца нет возможности/желания покупать заводское приспособление для притирки клапанов своими руками (вручную), аналогичное устройство можно сделать самостоятельно с помощью подручных средств. Для этого понадобится:

• Металлическая трубка с полостью внутри. Ее длина должна составлять около 10…20 см, а диаметр внутреннего отверстия трубки должен быть на 2…3 мм больше, чем диаметр стержня клапана двигателя.
• Электродрель (или шуруповерт) и сверло по металлу диаметром 8,5 мм.
• Контактная или газовая сварка.
• Гайка и болт диаметром 8 мм.

Алгоритм изготовления устройства для притирки клапанов будет следующим:

• С помощью дрели на расстоянии около 7…10 мм от одного из краев необходимо просверлить дырку указанного выше диаметра.
• С помощью сварки необходимо приварить гайку ровно над просверленным отверстием. При этом работать нужно аккуратно, чтобы не повредить резьбу на гайке.
• Вкрутить болт в гайку так, чтобы его край достал внутренней поверхности противоположной от отверстия стенки трубки.
• В качестве рукоятки для трубки можно либо загнуть противоположный кусок трубы под прямым углом, либо же доварить еще один кусок трубы или любой другой металлической детали, похожей по форме (прямой).
• Выкрутить болт обратно, а в трубку вставить стержень клапана, и с помощью болта зажать его крепко с помощью гаечного ключа.

Когда нужна притирка

Проверить прилегание клапанов без снятия головки двигателя и не получится. Значит проверяем когда, когда снимается головка блока мотора:

1. Подошел капитальный ремонт, все равно разбирать мотор.
2. Пора сменить маслоотражающие колпачки, по причине их протекания, в процессе тоже снимается головка.
3. Повреждение клапана (прогорел, погнуло).
4. Замена клапанов.
5. Проблемы с компрессией из-за клапанов.

Если к клапанам нет претензий, но головку пришлось снять по иной причине, существует простейший тест на необходимость процедуры притирания. Головку кладут на верстак, чтобы «тарелки» клапанов (широкая часть) смотрели вверх.

Постарайтесь достичь ровного положения, после этого, в углубления, где клапана находятся залейте керосин, через 12 часов проверьте, если уровень керосина не снизился значит притирка не нужна, если хотя бы в одной группе клапанов керосин ушел, или понизился уровень, притиркой пренебрегать нельзя!

Когда мотор тарахтит и дергается, при холостом ходе, возможно нарушается компрессия цилиндров, и причиной может стать нагар на клапанах, который препятствует их закрыванию, в результате тарахтение и потеря мощности.

Мне пришлось наблюдать картину, когда водитель заправился некачественным бензином, нагар на клапанах и свечах поражал своей толщиной и плотностью, тяга снизилась до минимума. Попал на чистку головки и притирку соответственно.

Вывод: во избежание лишних проблем с мотором, заправляться надо на фирменных проверенных и рекомендуемых заправках, а покупка за пол цены слитого непонятно где и смешанного непонятно с чем топлива до добра не доводит.

Последствия не регулированных клапанов

Не отрегулированные клапана могут быть причиной мелких или очень серьезных поломок двигателя. Как правило, это существенно меняет тепловой зазор. В случае, если зазор меньше нормы – клапан не полностью закрывается, что приводит к отсутствию герметизации камеры сгорания, попадания топлива и отработанных газов в выпускной или впускной тракт двигателя. Хуже всего это сказывает для отработанных газов, на цилиндрах и клапанах образовывается нагар, что ведет к дальнейшему ремонту деталей.

Увеличение теплового зазора так же не на пользу двигателю. Это приводит к дополнительным ударам распредвала на механизм клапанов, соответственно ресурс клапана быстро уменьшается. Клапан несвоевременно и плохо открывается, нарушается подача топлива в цилиндры, нарушаются фазы газораспределения. В результате упадет мощность двигателя, он не будет тянуть и соответственно расход топлива увеличится.

Когда делать притирку

Традиционно целесообразно выполнять рассматриваемую процедуру после выполнения полноценного ремонта мотора или при замене поршневых колец. Следующая поэтапная инструкция позволит понять, пришло ли время притереть клапана.

1. Снимите ГБЦ и установите её так, чтобы тарелки были направлены вверх. Поверхность должна быть максимально ровной.
2. Налейте керосин или бензин в камеры сгорания.
3. Измерьте уровень и оставьте ГБЦ в таком состоянии на 12 часов.
4. Через 12 часов проведите повторный замер, и если уровень залитого вещества не изменился за этот период, притирать клапана не нужно.
5. Если количество вещества частично уменьшилось, остаётся определить пропускающий клапан. Поможет обнаружение очагов влаги и сырости в одном из коллекторов.

Другой способ проверки предполагает установку головки в боковое положение, течь оценивается со стороны тарелок. В остальном процедура аналогична.

Также советуем внимательно изучить статью нашего эксперта, в которой рассказывается об обслуживании двигателя ВАЗ-2112 на 16 клапанов.

Течь масла из-под заглушки распредвала на Приорах, Ларгусах и XRay. Действия Автоваза

Время новостей от АвтоВАЗа! В моделях последних двух лет выпуска вылезла очень нехорошая проблема: в двигателе обнаружена течь. Если вы — «счастливый» обладатель свежего отечественного автомобиля 2019-2020 годов, то, возможно, и вам это тоже знакомо.

Может, вы замечали, что в салоне через определённое время после запуска появляется неприятный запах гари? А вот и возможная причина — это масло, капающее из-под заглушки распределительного вала.

Эта маленькая, но важная деталь может стоять криво, с зазором или вообще выпасть. Когда двигатель нагревается, а выхлоп раскаляется, масло начинает «подгорать», и аромат — отнюдь не весенний, просачивается в салон.

Этот дефект может встречаться в машинах, где установлены двигатели на 1,6 литра с головками блока цилиндра на 16 клапанов . В группе риска находятся все двигатели моделей ВАЗ-21126, а также 21127, 21129 и 21179.

Автозаводу уже прилетали жалобы от владельцев Lada Granta и Vesta . Проблему обнаружили также те, кто купил Largus и XRay .

Ну и как тут не постебаться на тему качества сборки и обратной связи? Но будем честны: провальные выпуски случаются и на американских заводах, и даже на японских. Там, обычно, прямо признают ошибку и сразу отзывают из обращения целые серии автомобилей.

Интересно, что предприняли у нас, на Автовазе?

Мне даже интересно, что делать несчастным владельцам бракованных автомобилей? Но об этом ничего пока не говорится. Так же, как и про те экземпляры, что давно сверкают боками в автосалонах и дилерских центрах.

Возможно ли, что объявят массовый исход «детищ» Автоваза обратно, в родное гнездо? Ну, или выплатят какую-то компенсацию покупателям некачественного товара? Или оплатят ремонт? Сложность в том, что это не единичный случай, а потоковый.

Источник

Немного матчасти

Для тех, кто не в курсе, стоит пояснить, что клапаны находятся в головке блока цилиндров. Для каждого цилиндра имеется минимум два клапана (в большинстве автомобилей). Один клапан обеспечивает впуск топливно-воздушной смеси в цилиндр (камеру сгорания) из впускного коллектора, а другой – выпускает отработанные газы в выпускной коллектор.

Разумеется, открываются клапаны поочередно. Похожи клапаны на гвоздь. Головкой, которую еще называют тарелка, они обращены внутрь цилиндра. В закрытом состоянии головка клапана находится в седле и герметично закрывает камеру сгорания, прижимаясь к седлу рабочей фаской.

Как проверить притирку клапанов

По окончании выполнения притирки клапанов обязательно нужно выполнить проверку качества притирки. Это можно сделать одним из двух методов.

Метод первый

Описанный ниже способ наиболее является наиболее распространенным, однако он не всегда покажет правильный результат со 100% гарантией. Также его невозможно использовать для проверки качества притирки клапанов у двигателей, оснащенных клапаном EGR.

Так, для выполнения проверки необходимо положить головку блока цилиндров на бок, таким образом, чтобы отверстия колодцев, к которым присоединяются коллекторы, «смотрели» вверх. Соответственно, клапана будут располагаться в горизонтальной плоскости, а их крышки будут расположены вертикально. Перед выполнением проверки выполненной притирки клапанов необходимо с помощью компрессора осушить выходы клапана, чтобы обеспечить наглядность возможного вытекания топлива из-под них (то есть, чтобы вертикальная стенка была сухая).

Далее необходимо в вертикально расположенные колодцы заливать бензин (а еще лучше керосин, поскольку он обладает лучшей текучестью). Если клапана обеспечивают герметичность, то из-под них залитый керосин не будет просачиваться. В случае, если же топливо даже в малых количествах просачивается из-под клапанов — необходимо выполнить дополнительную притирку или другие ремонтные работы (зависит от конкретной ситуации и диагностики). Преимущество этого метода заключается в простоте его выполнения.

Однако такой метод имеет и свои недостатки. Так, с его помощью невозможно проверить качество притирки клапанов при работе двигателя под нагрузкой (просачивание газов под нагрузкой). Также его нельзя использовать для двигателей, оснащенных клапаном ЕГР, поскольку их конструкция подразумевает наличие в одном или нескольких цилиндрах соответствующих клапанов, через которые топливо и выльется наружу. Поэтому проверить герметичность данным способом не получится.

Метод второй

Второй метод проверки качества притирки клапанов является универсальным и наиболее достоверным, поскольку позволяет проверить прохождения газов через клапана под нагрузкой. Для выполнения соответствующей проверки необходимо расположить головку блока цилиндров «вверх ногами», то есть, таким образом, чтобы выходы (отверстия) клапанов были сверху, а отверстия колодцев коллекторов — сбоку

Далее нужно налить небольшое количество топлива (в данном случае неважно, какое именно, и даже неважно его состояние) в полость выхода клапанов (своеобразная тарелка)

Взять воздушный компрессор и с его помощью подать в боковой колодец струю сжатого воздуха. Причем необходимо подавать сжатый воздух как в отверстие впускного коллектора, так и в отверстие выпускного коллектора. Если притирка клапанов была выполнена качественно, то из-под них не будут выходить пузырьки воздуха даже под нагрузкой, которую обеспечивает компрессор. Если же имеют место воздушные пузырьки — значите, герметичности нет. Соответственно, притирка была выполнена некачественно, и необходимо выполнить доработку. Описанный в данном разделе метод является чрезвычайно эффективным и универсальным, его можно использовать для любых двигателей.

Заключение

Притирка клапанов — несложная процедура, с которой может справиться большинство автовладельцев, особенно имеющих навыки ремонтных работ. Главное при этом иметь соответствующие инструменты и материалы. Пасту для притирки можно сделать самостоятельно, или же купить уже готовую. Однако второй вариант предпочтительнее. Для проверки качества выполненной притирки желательно использовать воздушный компрессор, обеспечивающий проверку просачивания газов под нагрузкой, это более качественный подход.

Источник

Краткие сведения

Клапаны имеют простую конструкцию и отличаются высокой износостойкостью. Последнее обусловлено материалом изготовления, который должен выдерживать повышенные нагрузки.

Сам клапан состоит из нескольких участков:

• тарелки (нижняя расширенная часть детали);
• стержня (верхняя узкая часть детали, идущая от тарелки кверху);
• фаски (место прилегания тарелки к блоку цилиндров);
• кромки тарелки;
• торца стержня (верхняя его часть, расположенная над выточкой);
• выточки под сухари (небольшая канавка под торцом).

Место контакта тарелки и головки блока цилиндров называют седлом. Оно изготавливается из стали или чугуна и запрессовывается в ГБЦ.

По своему назначению клапаны бывают двух видов:

Впускной

Отвечает за подачу топливовоздушной смеси в цилиндро-поршневую систему. Имеют цельный стержень и, обычно, тарелку большего диаметра для улучшения рабочих свойств.

Выпускной

Отвечает за отвод отработанных газов в процессе работы ДВС. Стержень этого типа клапанов изготавливается полым; внутрь его помещается натрий. Такая конструкция позволяет охлаждать выпускной клапан, так как он подвержен более высокому нагреву, чем впускной. Для его производства обязательно используется жаростойкий металл.

Почему же возникает необходимость замены клапанов?

При обычных условиях эксплуатации клапаны могут подлежать замене по причине износа. Происходит это примерно через 300 тысяч км пробега.

Причин, послуживших необходимости внеплановой замены, обычно две: прогорание и деформация.

Преждевременное прогорание может случиться из-за:

• постоянная езды на максимально возможных оборотах и, как следствие, детонирующий двигатель;
• частой заправки низкокачественным горючим;
• неправильно отрегулированного зазора (зазор слишком маленький и теплоотвод нарушен);
• неподходящего калильного числа свечей зажигания, и пр.

Деформируется клапан при обрыве цепи ГРМ или в том случае, когда она перемещается на несколько звеньев (такое случается при плохом натяжении). В результате стержень прогибается, что приводит к неплотному прилеганию тарелки к седлу.

Где располагается ремень ГРМ

Следить за состоянием ремня ГРМ и его исправностью довольно просто, ведь данная деталь сразу же бросается в глаза после открытия капота. Его поверхность зубчатая, он проходит через коленчатый и распределительный вал, является соединительным звеном для следующих элементов: Так как ремень выполняет одновременно несколько задач, он может быстро выйти из строя, поэтому следует очень внимательно следить за его внешним видом.

Если будет замечено, что этот элемент часто «сползает» со своего основного места или начинает надрываться, заменить его нужно в самое ближайшее время. Об обрыве ремня в ВАЗ-2114 сообщит инжектор в виде лампочки, которая загорается на приборной панели, а иные модели просто могут заглохнуть в пути, и водителю не удастся самостоятельно завести автомобиль. Однако не только обрыв ремня становится причиной замены клапанов, довольно часто клапаны приходится менять из-за нарушения зазора в моторной цепи. Если автовладелец заметит, что клапаны располагаются не так как обычно, то эксплуатировать автомобиль ни в коем случае не разрешается, пока не будет произведена полная замена направляющих клапанов. Такую работу реально сделать самостоятельно, несмотря на длительный процесс. С ней сможет справиться каждый автолюбитель, если будет следовать инструкциям, которые предоставляют профессионалы своего дела.

Поэтапная замена клапанов

1. В первую очередь необходимо снять ГБЦ с автомобиля:

• аккумуляторную батарею обесточивают и снимают;
• жидкость для охлаждения и моторное масло сливается в отдельные емкости;
• вакуумные шланги, прокладки ГБЦ, системы для охлаждения полностью снимаются с машины;
• крышка ГБЦ снимается, извлекается ремень и кожух ГРМ;
• при помощи ключа отвинчиваются крепления, которые фиксируют ГБЦ.

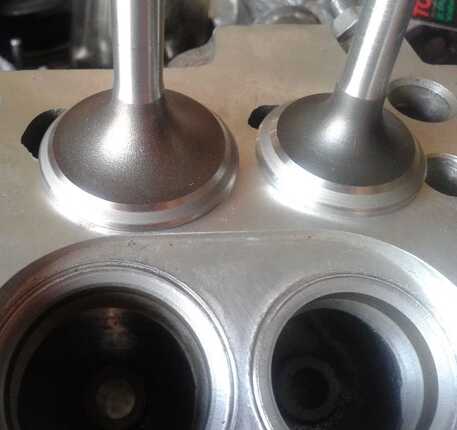

1. После снятия головки блока цилиндра можно приступить к замене клапанов. Но перед началом работы нужно подготовить специальный инструмент, который называется съемником. Конечно, можно использовать и подручный инструмент, к примеру, зубило и молоток, но это немного осложнит работу:

• распредвал и газораспределительный вал снимается с ГБЦ;
• при помощи съемного приспособления или молотка с зубилом закрепляются шпильки на газораспределительном вале;
• под «тарелку» клапанов подкладывается подставка, и удаляются «сухари»;
• снимаются сальники. Для более удобного извлечения сальников распредвала специалисты рекомендуют использовать зажим, которым нужно прижать сальник, но не очень сильно, и аккуратно поворачивать его в разные стороны;
• извлекаются пружины и «тарелка», которая расположена под ними.

1. Извлекаем клапаны, которые пришли в непригодность.

На этом процесс замены клапанов можно будет считать оконченным, а сборку следует выполнять в обратной последовательности.
