Как активировать на приоре штатную сигнализацию

Разрешение проблем

Что делать, если иммобилайзер заблокировал запуск двигателя? В первую очередь убедитесь, что сам по себе он функционирует нормально – индикатор на приборной панели (если он есть) указывает на то, что код чипа не распознан. Если же индикатор при включении зажигания «не подает признаков жизни», то скорее стоит начать с проверки электрики – возможно, вылетел предохранитель на участке цепи, где запитан блок иммобилайзера.

Не распознаваемый системой ключ перепропишите – это решает проблемы. Однако существуют два способа программирования иммобилайзера. В первом случае, применяющемся на большинстве иномарок, программирование кодов ключей осуществляется дилерским диагностическим сканером, через внутреннюю сеть (запрос идет на серверы завода-изготовителя). За один раз прописывается весь комплект ключей, так как в начале процедуры обучения данные о ранее прописанных ключах из памяти стираются. Так что сам владелец ничего сделать с иммобилайзером не может:он обращается к официальному дилеру своей марки или в фирму, специализирующуюся на подобных работах. Собственно говоря, существование универсальных приборов для обучения иммобилайзеров и «играет на руку» угонщикам. И к выбору компании, предлагающей услуги по обучению иммобилайзеров, стоит подойти внимательнее – владелец автомобиля не проконтролирует, сколько ключей пропишут на самом деле, может обнаружиться и «лишний» на будущее.

Второй способ обучения иммобилайзера предполагает наличие в комплекте мастер-ключа, используемого для программирования остальных. Это позволяет владельцу самому выполнять обучение иммобилайзера, но только в том случае, если распознается сам мастер-ключ. Подобный механизм обучения имеет, например, прекрасно знакомый владельцам ВАЗов, начиная с «Калины», блок АПС-6.

Вас также заинтересует:

Для программирования «рабочих» ключей с помощью обучающего на блоке АПС-6 надо:

1. Закрыв двери, включить зажигание обучающим ключом.
2. Выждать не менее 6 секунд, затем выключить зажигание. Индикатор иммобилайзера перейдёт в режим моргания с высокой частотой, указывая на начало процедуры обучения.
3. Вставить прописываемый ключ в замок и включить зажигание. Сделайте это, пока индикатор иммобилайзера не погас. Зуммер подаст три звуковых сигнала, указывая, что чип в ключе распознан и считан. Если индикатор гаснет, а звуковых сигналов нет, это означает либо то, что зажигание включено слишком поздно (повторите шаг 1 и далее), либо то, что иммобилайзер неисправен.
4. Подождать, пока не прозвучат еще два сигнала. Это подтверждает, что код ключа записан в память контроллера.
5. Повторить шаги 3 и 4 для остальных ключей.
6. После выключения зажигания последним прописываемым ключом с паузой не более 6 секунд нужно снова вставить в замок обучающий ключ и включить зажигание. Сначала прозвучат три писка зуммера, затем – еще два.
7. Выключить зажигание, но не вынимать ключ из замка, пока не раздастся одиночный сигнал. Частота моргания индикатора иммобилайзера увеличивается. Если нет, вернитесь к шагу 1 и попробуйте заново. Вторичная ошибка однозначно укажет на то, что обучение с этим мастер-ключом невозможно. Поэтому обращайтесь в сервис.
8. Когда раздастся одиночный сигнал, нужно быстро включить зажигание. Зуммер подаст тройной сигнал, а индикатор иммобилайзера погаснет. Через 2-3 секунды зажигание выключите. Автомобиль отреагирует морганием аварийной сигнализации и звуковым сигналом.
9. Вынуть обучающий ключ. Перед тем, как проверить работу прописанного ключа, подождите как минимум 10 секунд.

Процедура выглядит сложно, но зато это гарантирует, что пользователь не сможет случайно запустить переобучение при простом использовании мастер-ключа для включения зажигания.

В некоторых системах без мастер-ключа производитель предусматривает аварийные пин-коды для программирования ключей. На старых Renault пин-код высчитывают через программу Trantir по шифру, который нанесен внутри корпуса ключа, на Kia/Hyundai до 2007 года выпуска определяется по последним цифрам VIN даже без специальных программ (онлайн-сервисы), и так далее. Сам ввод кода выполняется и штатными средствами автомобиля (у Renault внутрисалонной кнопкой блокировки дверей) и через диагностический разъем. В этом случае придется купить адаптер, для старых автомобилей недорогих устройств типа VAG K-Line c Aliexpress. Нужный софт найдёте в Интернете. На уже упомянутых Kia/Hyundai используется программа Cascade, в которой процесс обучения иммобилайзера интерактивен и вынесен в соответствующий пункт меню.

Отключение иммобилайзера самостоятельно

Иммобилайзер – это чрезвычайно полезное, правильное и нужное устройство. Однако нередко встречаются ситуации, в которых прибор начинает доставлять большое количество неудобств. Охранная система глючит: светится индикатор, блокируется зажигание и прекращается подача топлива на насос. Постоянные сбои в противоугонной системе заставляют водителей задуматься о самостоятельном отключении противоугонного аппарата. Далее мы расскажем, как отключить штатную сигнализацию на приоре.

С помощью обходчика

Обходчик – это специализированное устройство, позволяющее отключить охранный комплекс без демонтажа всей системы. Вы можете сделать этот прибор самостоятельно или купить его в любом специализированном магазине. Обходчик представляет собой простую конструкцию, включающую:

• реле;
• катушку индуктивности;
• диод;

К катушке индуктивности подсоединяется рабочий ключ от машины, нуждающейся в принудительной деактивации противоугонного комплекса. Схема монтируется параллельно штатной спирали накачки, после чего охранная система перестает сбоить и беспокоить водителя. Если не заводится лада приора – попробуйте проверить и отключить иммобилайзер, следуя нашим рекомендациям.

Без обходчика

Отключить иммобилайзер на приоре без использования обходчика сможет только специалист сервисного центра. Сотрудники технических станций меняют прошивку электронного блока управления, таким образом, деактивируя противоугонную систему. Однако если вы обладаете некоторыми знаниями в соответствующей области, а также владеете специальным адаптером и портативным компьютером, то можете попробовать отключить иммобилайзер самостоятельно.

Как отключить иммобилайзер на приоре без обходчика:

1. Снимите провод с маркировкой «минус» с одной из клемм аккумуляторной батареи.
2. Открыв доступ к ЭСУД, отключите блок от бортовой электросети машины.
3. Произведите демонтаж коробки блока.
4. Откройте крышку блока и перепаяйте резистор, отвечающий за возможность перепрограммирования.
5. Соедините плату с адаптером, вторая сторона которого включена в ноутбук.
6. Используя любое подходящее программное обеспечение, сотрите данные из энергозависимой памяти EEPROM.
7. Выполните сохранение изменений и отключите плату от ноутбука.
8. Перепаяйте резистор, выставив обратное предыдущему значение.
9. Произведите монтаж системы в машину.

После выполнения всех шагов, электронное устройство безопасности перестанет воспринимать команды от противоугонного комплекса.

Перепайка ЧИПа в блоке управления

В том случае если у вас нет специального адаптера, позволяющего соединить плату автомобиля и портативный компьютер, можете попробовать перепаять чип электронного управляющего устройства. Это также действенный способ, позволяющий отключить иммобилайзер на приоре. Сотрудники сервисных центров рекомендуют осуществлять перепайку памяти EEPROM. Вместо узла монтируется новый, свежий чип.

Отсоединение блока управления

На первый взгляд может показаться, что для отключения иммобилайзера будет достаточно просто вытащить коробку прибора из машины. Отсоединив прибор, встроенный в коробку комфорта, вы гарантированно получите машину, вышедшую из строя.

Характеристика иммобилайзера на Приоре

Перед тем, как произвести активацию или отключение иммобилайзера своими руками, давайте разберемся в основных характеристиках. Как найти устройство, какой его принцип работы и с какими недостатками предстоит столкнуться автовладельцу? На эти и другие вопросы мы ответим ниже.

Принцип действия и устройство

Штатная сигнализация работает по принципу обмена информацией с блоком управления, в зависимости от ситуации разрешая или запрещая запуск двигателя. Иммобилайзер может разрешить запуск мотора только в том случае, если он успешно считает код от ключа. Если же система не распознает ключ, то при попытке завести двигатель иммобилайзер осуществит блокировку цепи топливного насоса, а также системы зажигания. Процедура обмена информацией между иммо и блоком управления производится по диагностической линии K-Line. А это значит, что есть вероятность сбить настройки системы помехами от мобильных гаджетов, в частности, если зажигание активировано (автор видео — Павел Мастер).

Кроме того, нужно учитывать, что в автомобилях с иммо нежелательна полная разрядка аккумулятора. В этом случае в память системы могут записаться хаотичные данные, что приведет к необходимости поездки в сервисный центр. Что касается устройства, то оно идентично системам АПС-4, которые успешно используются в ВАЗах еще с начала 2000-х годов. Единственное различие заключается в том, что сам код интегрирован в ключ зажигания, а считыватель должен располагаться в рулевой колонке. Также следует отметить, что активированный иммо может управлять задними противотуманками и электрическими стеклоподъемниками.

В основе конструкции устройства лежит микроконтроллер на базе PIC16C65B, а также схема K-Line, предназначенная для обмена информацией по диагностической шине. Также устройство включает в себя EEPROM память, где сохраняются комбинации обучения. Нужно учитывать, что модуль АПС-6 может быть установлен в корпус от АПС-4, которых в свое время, видимо, было достаточно много. Монтаж микрочипа при производстве авто осуществляется внутрь штатного пульта, предназначенного для управления центральным замком или сигналкой (автор видео — канал IZO)))LENTA).

Расположение

Если вы не знаете, где находится иммо в вашем авто, попробуйте обратиться к сервисной инструкции — в ней должно быть точно указано, где расположенный блок. Сложность в этом вопросе заключается в том, что производитель может устанавливать этот узел в разных местах, поэтому автовладельцы часто не знают, где найти иммобилайзер в своем авто. Как правило, он монтируется в отсеке для аудиосистемы — чуть ниже от центральной части торпеды. В этом же месте расположен и электронный блок управления.

Плюсы и минусы штатной система защиты

Перед тем, как мы расскажем, какие точки подключения сигнализации используются для ее активации, вкратце рассмотрим основные достоинства и недостатки систем.

Начнем с достоинств:

• если имеется иммо, автовладельцу не нужно врезаться в проводку для того, чтобы обеспечить безопасность своего транспортного средства;
• сигнализации, установленные дополнительно, блокируют только одну электроцепь при попытке взлома авто, а обойти эту цепь профессиональному злоумышленнику не составит труда;
• невозможность эксплуатации транспортного средства при активированном иммо.

Также предлагаем ознакомиться с основными недостатками:

• система может «глючить», причем сбои, как правило, происходят значительно чаще, чем у обычных сигналок;
• отсутствие функции автозапуска;
• в случае со сторонними сигналками, отключение системы будет более простым, чем в случае с иммо;
• нет обратной связи.

Конструкция штатного иммобилайзера на автомобиле Приора

Если вы имеете опыт работы с современным противоугонным оборудованием, то безо всякого труда обнаружите сходство штатного иммобилайзера автомобиля Лада Приора с системой АПС-4.

Кроме того, можно выделить несколько новых функций, которыми производитель оснастил иммобилайзер Приоры:

• возможность осуществлять управление стеклоподъемниками, имеющими электрический привод;
• включение и выключение задних противотуманных фар;
• диагностика автомобиля, осуществляемая по линии K-line. Кстати, именно из-за этой возможности малейшие помехи могут затруднить использование иммобилайзера для запуска двигателя.

В случае отказа устройства, необходимо либо обращаться в специализированный автосервис, либо использовать дополнительный пароль для запуска мотора. Он должен представлять собой комбинацию из 6 цифр и вводится посредством нажатия педали газа. Как показывает практика, лучше выбирать не слишком сложные пароли, чтобы не тратить много времени на их ввод.

Кроме того, существует еще один способ запустить двигатель в обход системы защиты. Однако для того вам потребуется знать, как отключить иммобилайзер на Ладе Приора без обучающего ключа. Пошаговую инструкцию, позволяющую быстро сделать это, можно найти ниже.

Для чего нужен иммобилайзер

Иммобилайзер позволит завести двигатель, только при распознавании ключа в замке зажигания. Это блокирующее устройство с помощью передачи сигнала в ЭБУ может заблокировать искрообразование и подачу топлива. На иммо, поступает сигнал с брелока с чипом, посылающим сигнал распознавания ключа.

То есть, даже если злоумышленник подделает сам ключ зажигания, но не подделает брелок, то угнать автомобиль у него не получится. От чипа брелка подается импульс, и без брелка ключ – это заглушка для замка зажигания. Его работа с данными электронного блока управления проводится за секунды, и за это время иммобилайзер успевает определить подлинность чипа.

Процесс разблокировки

При активном иммобилайзере необходимо включить зажигание. При этом начнет мигать лампа иммобилайзера на панели прибора, которая говорит о том, иммобилайзер заблокировал запуск двигателя. Что делать дальше? Нажимаем и держим педаль газа, после чего лампа перестанет мигать.

Теперь нам нужно ввести код с помощью кнопки бортового компьютера. Для этого кнопку нужно нажать в количестве, равном первой цифре кода. Отпускаем педаль газа, лампочка снова начнет мигать. Описанное выше действие необходимо провести для всех цифр.

После того как весь код будет введен, лампа будет гореть все время. Это хороший знак, свидетельствующий о том, что двигатель разблокирован, и теперь его можно завести. Не нужно удивляться, если после нажатия на кнопку на ключе с передатчиком иммобилайзер заблокировал запуск двигателя на приоре. Что делать в таком случае? Ничего, это нормально.

Если три раза подряд ввести неправильный код, то следующие попытки возможны только через 15 минут. Чтобы произвести настройку других ключей, необходимо разблокировать иммобилайзер. Его лампочка гореть не должна. Затем нужно включить и отключить зажигание, быстро нажать на кнопку управления центральным замком. Двери закроются и откроются снова (либо наоборот). При этом загорится лампочка иммобилайзера. В течение следующим 15 секунд нужно выполнить действия:

1. Направляем ИК-ключ на приемник сигнала и жмем 2 раза на кнопку ключа с интервалом в полторы секунды. Двери при этом должны открыться закрыться.
2. Теперь нужно провести аналогичные действия с ключами, которые хотим запрограммировать под действующий иммобилайзер.

Все действия нужно провести всего один раз для каждого привязанного ключа. Отметим, что это обобщенный процесс. Если иммобилайзер заблокировал запуск двигателя «Ниссан Альмера» или другого автомобиля, то, возможно, разблокировка и привязка ключей осуществляются немного иначе. В любом случае информация об этом есть в инструкции.

Установка автосигнализации на Лада Приора

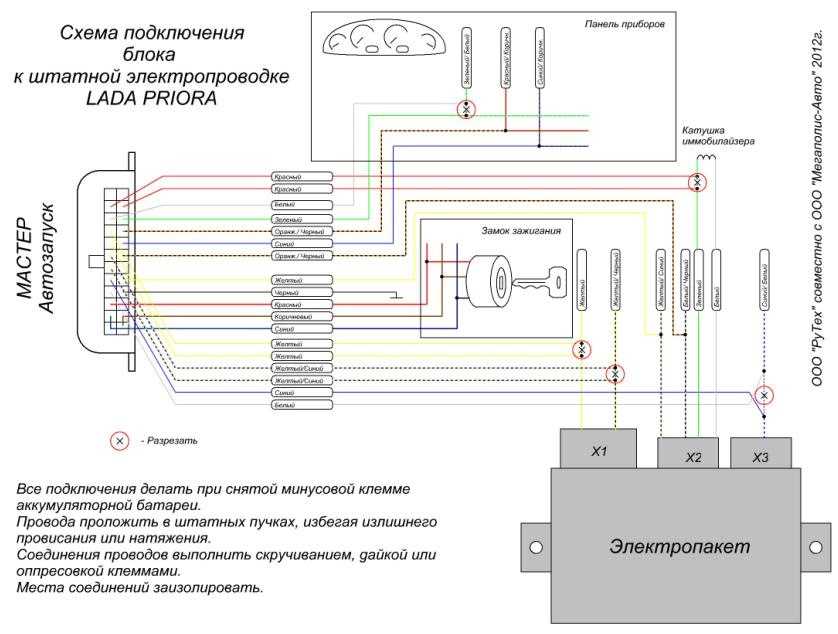

Точки подключения автосигнализации на Лада Приора

Блок справа от педали тормоза:концевик капота (-) — белый/чёрный в среднем разъёмезажигание (+) — оранжевый в среднем разъёмеоткрывание багажника (-) — синий/красный в маленьком разъёмеконцевик дверей (-) — белый/чёрный в маленьком разъёмеконцевик багажника (-) — жёлтый/красный в маленьком разъёме

родная сирена — серый/чёрный на блоке предохранителей

Для управления центральным замком разрезать коричневый провод в водительской двери и подцепиться по схеме:

Прислал RA9UBD
Цепь	Цвет	Полярность	Расположение
+ 12V	Коричневый	Положительная	Замок зажигания
Стартер	Красный
IGN	Синий/чёрный
Тахо сигнал	Коричневый/красный	Импульсы	Приборка
Ручник	Коричневый/синий	Отрицательная	Приборка (Подробнее см. Схема 1)
Концевик двери водителя	Синий/чёрный	Разъём Х3 (См. рис 1)
Концевик правой передней двери	Коричневый
Концевики задних дверей	Серый/красный
Концевик багажника	Жёлтый/красный
Открытие багажника (Слаботочный вход, можно без реле, 1 канал напрямую к сигнализации.)	Синий/красный
Повороты	Синий, Синий/чёрный	Положительная	Разъём Х1 (См. рис 1)
Ц.З.	Коричневый	Отрицательная	Провод находится внутри водительской двери, в жгуте от блока кнопок. (Подробнее см. Схема 3)
Концевик капота	Белый/чёрный	Разъём Х2-17 (Если используется датчик температуры двигателя, то по схеме 2)

Блок находится за панелью, возле педали газа. Для извлечения блока снять левую и правую панели, открутить две гайки на 10, слева и справа, крепления блока.

Подключение к центральному замку

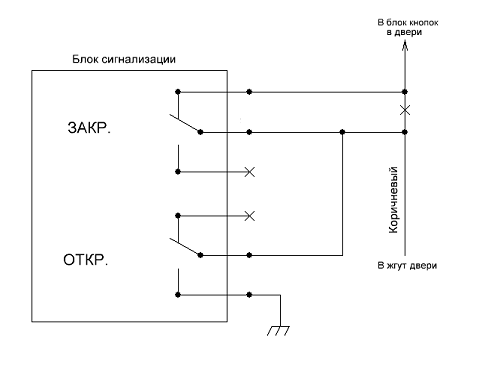

При подключении ЦЗ (см. схема 3), если подключиться только к коричневому проводу в двери водителя, то будут закрываться все двери, а открываться только водительская. Для открытия остальных дверей, необходимо использовать в сигнализации провод для двух-шагового открывания ЦЗ, и подключиться по схеме ниже.

Открытие остальных дверей осуществляется вторым импульсом, реле К1. Так же срабатывают реле К2 и К3, они нужны для блокировки правых стеклоподъёмников. Если этого не сделать, то при открытии остальных дверей, будут приоткрываться правые стеклоподъёмники на 0,8 сек, т.е. от импульса открывания ЦЗ, вторым шагом. Блокировать стеклоподъёмники необходимо из-за особенности электросхемы дверей Приоры.

Если в комплектации нет стеклоподъёмников на задних дверях, то реле К3 ставить не нужно, и соответственно ячейка Х1-11, в разъёме Х1 не задействована. (Цвет провода Х1-11 не известен.) Если в комплектации нет стеклоподъёмников вообще, то не нужно использовать и реле К2.

Схема контроллера электропакета

Точки подключения автосигнализации StarLine A93 CAN-LIN Ver. ПО M8 на Lada Priora 2020 с неактивной штаткой + реализация доводчика стекол

Автор RA9UBD

За блоком реле и предохранителей:+12 (для релейного модуля) – красный толстыйзажигание – синий/чёрныйстартер – красный

Ручник (-) – синий/чёрный в жгуте к панели приборов (См. Рис. 6)

Масса (-) – чёрный толстый; разъём 4 блока электропакета (См. Рис. 1)

Разъём 1 блока электропакета (См. Рис. 1):+12В (питание блока сигнализации) – красный толстыйпровод штатной сирены – серый/белый толстый. Провод используется для подключения сирены, чтобы не тянуть провод сирены под капот. Штатную сирену (клаксон) следует удалить, на её место установить сирену из комплекта.

Разъём 2 блока электропакета (См. Рис. 1):Концевик капота (-) – белый/черный (Pin 15), см. Рис. 5Аварийка (альтернативное управления от сигнализации) (-) – красный (Pin 5)

Разъём 3 блока электропакета (См. Рис. 1):Концевик багажника (-) – желтый (Pin 14), см. Рис. 5Can-H – желтый/красный, см. Рис. 4Can-L – серый, см. Рис. 4Lin – синий/белый , см. Рис. 4

Т.к. штатка не активна, то можно отключить от блока электропакета концевики багажника и капота, или развязать диодами (См. Рис. 5).

Для реализации поднятия стекол при НЕ активной штатной сигнализации, необходимо при постановке в охрану включить зажигание на 1 сек так, что бы сигнализация этого не увидела. Для этого подключить сигнализацию по схеме ниже (См. Рис. 2) и запрограммировать гибкие каналы №2 и №8 (См. Рис. 3).

По CAN-LIN:– Контроль работы двигателя– Концевики дверей– Управление ЦЗ– Управление замком багажника– Комфорт (поднятие стекол)

По аналогу:– Ручник– Зажигание– Багажник– Капот– Повороты (альтернативное управление)

Вход тормоза (оранжевый/фиолетовый от сигнализации) на массу.

Две схемы (простая и сложная)

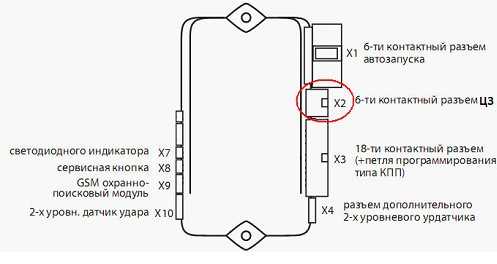

Прежде всего, перед подключением сигналки нужно изучить инструкцию, прилагаемую к ней. В основном блоке всегда установлены реле: одно из них замыкается в момент запирания замков, второе действует на открывание. Тот разъём, к которому подключены контакты реле, обычно имеет 6 выводов. Здесь нет ничего сложного.

В первом случае, мы будем использовать только данный разъём. Во второй схеме используется ещё один контакт, называемый так: «сигнальный выход 2-шагового открывания замков». Найдите его на основном блоке.

Подключаем сигналку простым способом

В двери водителя «Лады Приоры» установлен кнопочный модуль. Обшивку двери необходимо снять и найти разъём этого модуля:

Нам понадобится коричневый шнур из разъёма. Он является сигнальным, а реле сигнализации включается в его разрыв:

Два провода, соединённые с каждой из сторон разрезанного шнура, придётся тянуть к основному блоку. С одним из проводов соединяются общие контакты реле.

Вся проводка в рассмотренной схеме является сигнальной, но из этого не следует, что точки соединений можно не изолировать. Провода не должны касаться металлических частей авто. Если же касание имеет место, необходимо использовать дополнительную защиту: изоленту, термостойкую трубку и т.д.

Наилучший вариант подключения к ЦЗ

Выполнив подключение, как рассмотрено у нас выше, можно заметить следующее: с брелока на закрытие срабатывают все замки, на отпирание – один, водительский. Устранить указанный недочёт можно на 100%, для чего потребуется 2 либо 3 дополнительных реле. Прежде, рассмотрим, где находятся точки подключения:

Тот блок, который виден на фото, обозначен как БУС-2170. Он снабжён тремя разъёмами, а нам понадобится один (трёхрядный).

В разъёме X1 найдите три провода:

1. Шестой (красно-чёрный). Шнур идёт к актуаторам и является силовым.
2. Тринадцатый (зелёно-чёрный). Управляющий кабель переднего правого стеклоподъёмника.
3. Одиннадцатый. То же, что «13», но для заднего стеклоподъёмника.

Проводка

Как показывает практика, из-за отсутствия контакта часто можно наблюдать ситуацию, когда центральный замок не закрывает двери с брелка. Система вроде работает, но при нажатии на кнопку ничего не происходит.

Всему виной проводка. Необходимо тщательно проверить все соединения, которые имеют отношение к сигнализации, а также к центральному замку. Даже если контакт отходит лишь чуть-чуть, это уже может стать причиной неисправностей. Не стоит забывать, что одно из соединений находится внутри двери – придется снять обшивку. Предварительно стоит проверить состояние провода, который идет к моторчику – он может «клинить» на массу.

На многочисленных форумах встречается масса вопросов и обсуждений, связанных с работой центрального замка. Иногда центральный замок закрывает только водительскую дверь – это типичная неисправность, причина которой заключается в проводке и контактах. Дело в том, что в водительской двери установлен особый активатор. У него не два, а пять контактов. Активатор управляет работой всех замков в остальных дверях. Также может выйти из строя микропереключатель внутри активатора.

Если проводка подсоединена неверно, то это ответ на вопрос о плохой работе центрального замка. Достаточно разомкнуть один управляющий контакт, и система не будет работать так, как нужно.

Функции защиты и надежность работы

Штатная сигнализация Приоры не перегружена дополнительными функциями. Ей недоступны сервисные возможности, связанные с автозапуском, открытием багажника или поиском машины на стоянке. Не сообщит она своему владельцу по индикации с брелока о потере с ним связи. И уж тем более не станет посылать всевозможные SMS-сообщения о различных неисправностях машины. Пусть уж владельцы Bugatti Veyron и Porsche 918 пользуются услугами GSM-связи и GPS-навигации.

Совершенно не стоит делать динамометрическим газовый, разводной ключ №3. У штатных сигнализаций автомобилей Лада другая задача. Им не надо поражать сослуживцев владельца Приоры эргономикой брелока управления или автозапуском из соседней деревни. Их преимущество в надёжности и простоте настройки без дополнительных хлопот и привлечения смежных специалистов. Кроме того при своей работе штатная сигнализация обеспечивает безопасность конкретных зон машины:

• двери охраняемого автомобиля;
• капот машины или дверцу багажника;
• водительскую дверь с замковой личинкой;
• напряжение на клеммах штатного аккумулятора.

Лада Приора подаст достаточно надёжный сигнал тревоги и сопроводит его вспышками поворотников при попытках нарушить любую из охраняемых штатной сигнализацией зон. К таким несанкционированным попыткам доступа следует отнести:

• желание вскрыть любую из дверей машины, в том числе багажника или капоты;
• поворот необученного ключа в замке зажигания Лады;
• любые манипуляции со штатным аккумулятором, связанные с его подключением или отключением;
• при срабатывании дополнительно настроенного датчика объёма или удара.

Двигатель не заводится из-за иммобилайзера?

Привет. Сегодня хотел рассказать о штатной сигнализии(иммобилайзер ), которая устанавливается на автомобили заводом изготовителем. Кратко затронуть принцип работы, поломки и их устранение, связанные с иммобилазером. Разберем иммобилайзер на примере автомобилей семейства ВАЗ.

Краткая справка. Иммобилайзер- штатное противоугонное устройство, предназначенное для блокирования блока управления двигателя , в случае попытки несанкционированного запуска двигателя, при выходе с завода все иммобилайзеры находятся в не обученном состоянии. Затем перед продажей производят их активацию. В случае автомобилей семейства ВАЗ в комплекте идут 2-а черных( рабочих) ключа и один красный(обучающий).

На последних моделях, касаемо, Vesta и Х-Rey в комплекте один ключ рабочий с кнопками и второй обучающей без кнопок.

Иммобилайзер осуществляет обмен данными с электронным блоком управления (ЭБУ) двигателем.

Иммобилайзер разрешает или запрещает запуск двигателя. Если считывание с рабочего ключа прошло успешно, то запуск разрешен. В случае попытки завести не снимая с охраны, иммобилайзер блокирует работу бензонасоса, системы зажигания , стартера.

На 2110-2115, Калинах и Нивах Шевроле устанавливался иммобилайзер АПС-4 и АПС-6. На Приоре иммобилайзер уже встроен в блок электропакета.

При обучении ключа информация в виде кода прописывается в eeprom (еепром- это энергонезависимая память, сохраняющая данные да же при отключенном питании) блока управления двигателем. С самом же иммобилайзере так же есть eeprom, в котором прописывается информация о двух обученных ключах. Таким образом получается комплект: ключи, иммобилайзер, ЭБУ.

Как писалось выше в случае неправильной работы иммобилайзера автомобиль просто не запустится. Следует выделить ряд причин из-за чего может произойти сбой в работе штатной сигнализации:

• Сильно усаженный аккумулятор. В этом случае в eeprom может прописаться электронный мусор и двигатель не запуститься;
• Обучающий ключ следует держать подальше от замка зажигания, так как он может снова занести код в еепром;
• Поломка блока иммобилайзера. Блок иммо может сам занести коды в ЭБУ и дигатель не запуститься.

На приборном щитке имеется индикации штатной сигнализации в виде значка

машинки с ключом:

• При включении зажигания лампочка индикации загорается на 1-2 секунды и тухнет — это значит код прочитан и двигатель запустится;
• При включении зажигания индикация иммо начинает моргать при повороте ключа в положение стартер или же посто при включенном зажигании;
• При включении зажигания лампа индикации загорается на 10 секунд и тухнет — так получается после чистки eeproma в ЭБУ.

В случае отказа иммобилайзера необходимо снять разъем с него и произвести чистку области eeprom блока управления двигателем. Для этого необходимо специальное оборудование. В некоторых блоках можно вписать значение FF во все ячейки. В других следует зачищать eeprom только по определенным адресам.

Если после процедуры чистки двигатель запустился, можно попробовать снова прописать коды с помощью обучающего ключа.

Кому штатная сигнализация уже не нужна может снять разъем с иммобилайзера. После снятия разъема необходимо перемкнуть в нем контакты 9 и 18.

Это необходимо для восстановления k-line для установки связи между диагностическим оборудованием и блоком управления двигателем.

Если кратко о импортных авто, то там в случае не запуска двигателя , в ЭБУ записывается прошивка без опроса иммобилайзера.

Надеюсь статья будет полезна автолюбителям.

Источник

Устройство бесконтактного иммобилайзера

В основе распространенных иммобилайзеров такого типа лежит принцип RFID-меток. Это чипы, у которых нет собственного источника питания. Сигнал они генерируют только после того, как антенна иммобилайзера подаст импульс, мощности которого хватает на то, чтобы зарядился встроенный в чип конденсатор, и чип успел передать в эфир заданный набор данных. Для приема информации иммобилайзер пользуется той же антенной. Малые размеры чипов иммобилайзера позволяют устанавливать их непосредственно в корпусе ключа, поэтому кольцевая антенна закрепляется вокруг личинки замка зажигания. В момент включения зажигания блок иммобилайзера опрашивает окружающий эфир, считывая код с чипа в ключе. Полученный код сравнивается с кодами, записанными в память контроллера и, если найдено совпадение, иммобилайзер подает на ЭБУ впрыска сигнал, разрешающий запуск мотора.

В сложных системах используется уже не фиксированный, а плавающий код, подобно тому, как это реализовано в сигнализациях. Такие чипы устанавливаются в радиоключах: работа радиоканала штатной сигнализации завязана на коды, генерируемые чипом. Общая проблема у систем с динамическим кодом – это возможность его рассинхронизации с центральным блоком иммобилайзера (если неоднократно нажать кнопки радиоключа вне зоны приема). После этого придется выполнять процедуру обучения иммобилайзера.

Это общий принцип работы иммобилайзеров, но есть и некоторые отличия у ряда автомобилей. У «Ситроенов» и «Пежо» чип иммобилайзера опрашивается не один раз при включении зажигания, а постоянно. Таким образом определяется наличие ключа в замке, и, как только иммобилайзер перестает принимать сигнал от чипа, на контроллер периферийной сети подается сигнал для «засыпания» бортовой электроники. Тем не менее, сам принцип работы по RFID-меткам здесь ничем не отличается.

Помимо RFID, в управлении штатным иммобилайзером используется и передача данных с помощью инфракрасного светодиода и ИК-приемника в автомобиле. Этот способ был популярен в свое время, однако сейчас вытеснен RFID, работающим гораздо надежнее. В системах с инфракрасным каналом разрешение на запуск двигателя подается в момент открытия дверей кнопкой на штатном ключе. Если же открыть дверь вручную, повернув ключом личинку, то запустить мотор нельзя – контроллер останется заблокированным.
