Лада Калина Универсал «Калинка» › Бортжурнал › Замена задних ступичных подшипников
Подшипник САМАРА SPZ-4.
Начнем замену подшипников. Сразу хочу сказать, что при замене не были использованы ни съемники ни тиски. Все делалось по старинке на «коленках» и березовых чурочек. 1). Снял колесо;
Подшипники с завода не менялись об этом говорит заводская краска. Гайки не трогали и это факт.
2). Открутил ступичную гайку;
Пришлось нарастить рычаг.
3). Снял колодки; 4). Руками снял ступицу (сам не поверил), натяг был небольшой.
Есть заводская маркировочная краска.
Снял ступицу в сборе.
5). Снял стопорное кольцо. Выбил старый подшипник головкой на 32.
Разобрал подшипник для анализа. По маркировки Вологодский.
Разобрал подшипник он был со смазкой без раковин, повреждений, грязи. Он значит просто выработал свой ресурс.
Нет раковин, трещин и т.п.
6). Промыл ступицу и запрессовал новый подшипник предварительно смазав тонким слоем посадочные места пластичной смазкой. Я на всякий случай проверил есть ли смазка в новом подшипнике.
Есть смазка в новом подшипнике САМАРА.
Запрессовывал новый подшипник при помощи березовой чурочки и обоймы старого подшипника.
Сначала так об чурочку запрессовывал, нежными ударами.
Вот так запрессовал далее при помощи обоймы старого подшипника.
7). Установил стопорное кольцо руками без инструмента и так возможно. 8). Установил ступицу на место при помощи головки на 32 и далее запрессовал ступичной гайкой. Натяг был небольшой. Возможно потому, что смазал посадочные места.
Постукиваем аккуратно не спеша по внутренней обойме подшипника.
Все на месте. Гайку затянул моментом как на заводе. По старым меткам.
9). Все собираем в обратном порядке и проверяем есть ли люфт. В моем случае его нет на обоих колесах.
Горка б/у подшипников.
P S. А теперь найдите как говорится «три отличия». Сегодня пошел в гараж навел порядок после ремонта авто. Очистил подшипники от смазки и обнаружил следующие отличия смотрите ниже.
Из чего состоит подшипник.
Маркировка выбита разным шрифтом. На фото не видно.
Сепараторы пластиковые и разного цвета и разной еле заметной формы.
На одном есть буртик на другом нет. Также и внутри разные буртики.
Подшипник задней ступицы на «Калине»: конструктивные особенности и типовые неисправности. Алгоритм замены подшипника задней ступицы на «Калине» с фотографиями и видео.
Подшипник задней ступицы Лада Калина — это ресурсоемкая деталь (подшипник сохраняет функциональное состояние на отметках до 200 000 км и выше), однако российские эксплуатационные реалии снижают ресурсный потенциал и подшипник нередко выходит из строя даже на относительно новых авто. Поломка заключается в том, что рассыпается сепаратор подшипника, ролики сбиваются на одну сторону.
Читать дальше: Расширительный бачок пропускает воздух
Размер подшипника передней ступицы Ваз 2108
Любая запасная часть современного автомобиля должна быть безукоризненно подобрана под посадочные и технологические размеры. К большому сожалению, производитель не всегда учитывает особенности применения материалов в запасных частях, что сказывается на их сроке службы, надежности, в конце концов, безопасности движения
Ходовая часть автомобиля подвержена огромным нагрузкам, поэтому не уделять внимание соответствию заводских размеров с заменяемыми, просто нельзя
Размер подшипника передней ступицы ВАЗ 2108
Если браться за этот вопрос конкретнее, то ходовая часть автомобилей популярных моделей и марок чаще всего страдает от некачественных запасных частей. Сначала рассмотрим эту проблему на примере подшипника передней ступицы ВАЗ 2108.
Казалось бы, ничего сложного нет — у ступицы есть свои стандартные размеры, которым должен соответствовать роликовый подшипник:

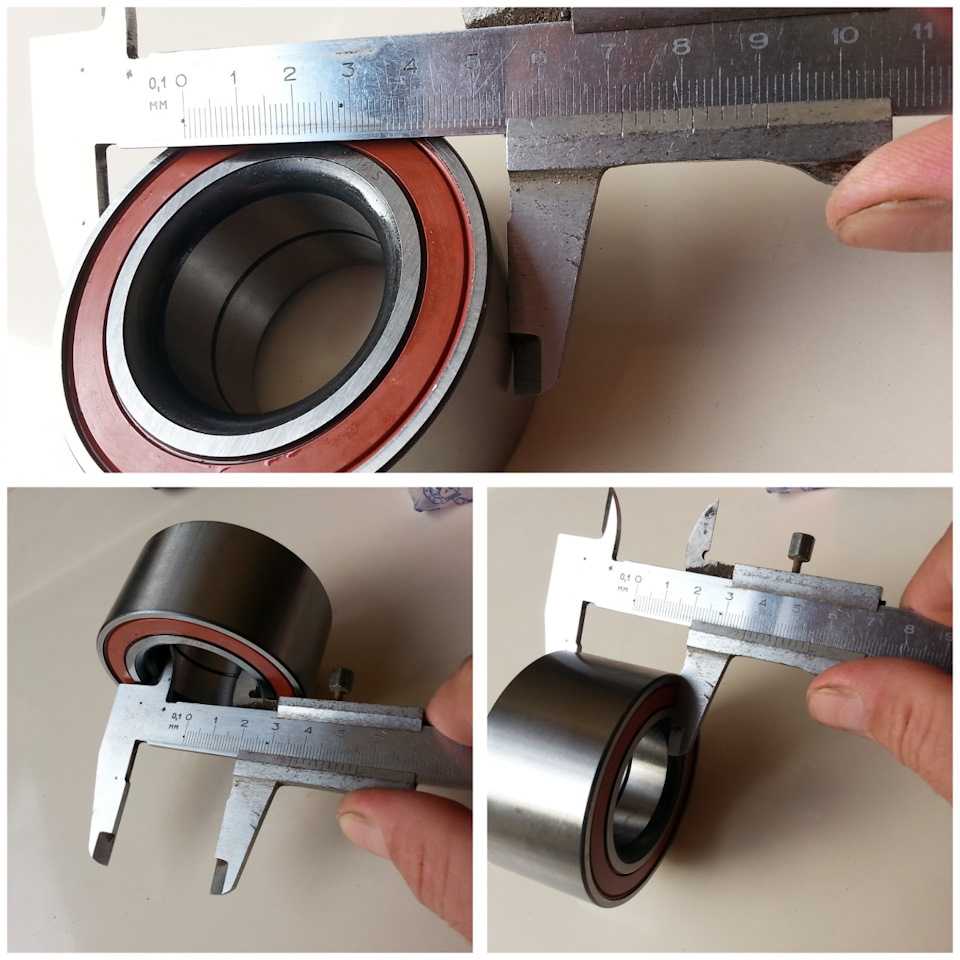

внутренний диаметр — 34 мм; наружный диаметр — 64 мм; ширина подшипника — 37 мм.
Только по этим параметрам уже можно подобрать подшипник, которых отечественные заводы выпускают тысячами. Производители из Китая активно в этом помогают, предоставляя продукцию не самого лучшего качества, которая не выдерживает никакой критики. Ни марка стали, ни количество шариков ни динамические показатели таких подшипников не соответствуют стандартам. Встречаются подшипники вообще без маркировки, и находятся особо рачительные владельцы, которые их покупают. Такие подшипники сгорают за 1000 км и рассыпаются просто на ходу.
Особенности выбора подшипника ступицы ВАЗ 2108
Естественно, что мы не сможем проверить динамическую нагрузку на обоймах подшипника и на каждом его шарике. Но нужно запомнить, как Отче Наш, что:
- подшипник ступицы ВАЗ 2108 имеет маркировку 25 69 07;
- по международной системе маркировки он обозначается 53 20 66 DA;
- подшипник имеет массу 0,445 кг;
- диаметр шарика — 9,525 мм;
- количество шариков — 28.
Сложность выбора подшипников состоит в том, что это не расходная деталь, и меняется она не так часто, как поршневые кольца, или сайлент-блоки. Поэтому некоторые производители не утруждают себя изготовить даже человеческую упаковку. Кроме того, подшипник, применяемый в ступице переднего колеса ВАЗ 2108 — необслуживаемый, а это значит:
- подшипник не требует смазки;
- не требует преднатяга;
- не требует регулировок при установке и эксплуатации;
- должен иметь очень высокий ресурс.
Конструкция ступичных подшипников для ВАЗ 2108
Все автомобили ВАЗ комплектуются только тремя видами ступичных подшипников — подшипники ступицы переднеприводных автомобилей ВАЗ, подшипники ступицы задних колес, и подшипники ступиц автомобилей Калина и Гранта, которые отличаются меньшими размерами.
Все подшипники ВАЗ относятся к типу HUB-1, а этот тип характеризует конструкция и особенности установки. Подшипник имеет двухрядную конструкцию, представляет вид шариковых радиально-упорных подшипников с закрытыми рабочими поверхностями и не имеет фланцев для крепления к ступице.
Производители и цены подшипников ступицы ВАЗ
Эти подшипники относят к среднему ценовому сегменту, поэтому спрос на них очень высок. Из-за этого часто можно встретить подделки, о которых мы упомянули. Тем не менее, переход завода ВАЗ на подшипники такого типа, вместо роликовых, старого образца, позволил выбирать подшипники не только отечественного производства, но и многих других зарубежных заводов.
Основная процентная доля подшипников, применяемых на автомобилях ВАЗ, лежит на отечественном производителе, среди которых можно выделить несколько заводов:
- Саратовский подшипниковый завод (SPZ) — 28%.
- «Волжский стандарт» — 2%.
- Самарский завод СПЗ9 — 8%.
- «Лада Имидж» — 7%.
- Вологодский подшипниковый завод VBF — 4%.
Отметим только, что «Лада Имидж» поставляет продукцию на конвейер завода непосредственно, а СПЗ имеет наибольшую долю на рынке запасных частей. По качеству изготовления ничего конкретного сказать нельзя, потому что на каждом заводе могут быть сбои, но даже если подшипник оказался некачественным, предприятие должно его заменить. Цены на подшипники передних ступиц ВАЗ 2108 редко превышают 250 рублей за штуку, а импортные модели могут стоить немного дороже, но и качество у них соответствующее.
Так, подшипники Kraft, SCT, Trialli, LGR могут стоить порядка 300-350 рублей, но это производители с мировым именем, и на качество подшипника можно рассчитывать однозначно. Выбирайте правильные подшипники, и пусть ваша восьмерка уверенно катится вперед!
Какие диски можно установить
Планируя замену старых стальных дисков на легкосплавные, следует выбирать либо оригинальные изделия, либо продукцию от известных производителей, заботящихся о качестве и безопасности своего товара.
Литые диски сочетают в себе следующие полезные свойства: они легки, практичны в использовании, наделены достаточной прочностью и имеют привлекательный вид, что направлено на преображение всего внешнего облика автомобиля.
Наиболее распространенными среди легкосплавных дисков являются изделия из алюминия. Это обусловлено тем, что они устойчивы к коррозии, соответствуют прочностным требованиям и в сравнении с другими литыми дисками остаются относительно недорогими.
В последних моделях от АвтоВАЗа используются диски со схемой посадки креплений 4х100. Устанавливая их на ступицу размером в 4х98, следует использовать шпильки с эксцентриком, чтобы скомпенсировать разницу в 2 мм. Для установки дисков с другими крепежными схемами придется воспользоваться соответствующими адаптерами (проставками).
Надо понимать, что установка дисков размером большим, чем в 15 дюймов, невозможна без вмешательства в конструкцию автомобиля.
Описание конструкции
Задняя подвеска — с цилиндрическими пружинами 12 и гидравлическими телескопическими амортизаторами 10 двустороннего действия.
Основной несущий элемент подвески — балка, состоящая из продольных рычагов 14 и соединителя 13, сваренных между собой через усилители. Сзади к рычагам подвески приварены кронштейны 15 с проушинами для крепления амортизаторов 10 и фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги 14 снабжены приварными втулками с запрессованными в них сайлент-блоками 3. Через центральную втулку сайлент-блока проходит болт, соединяющий рычаг с кронштейном 2. Для крепления кронштейна к лонжерону кузова предусмотрены три приварных болта.
Пружина 12 подвески опирается нижним концом на чашку, приваренную к резервуару амортизатора, а верхним — через резиновую прокладку 11 — на опору, приваренную изнутри к арке кузова.
Нижняя проушина амортизатора крепится болтом к кронштейну 15 рычага подвески, а его шток закреплен на верхней опоре пружины подвески через две резиновые подушки 8 (одна — снизу опоры, другая — сверху) и опорную шайбу 7 (под гайкой).
Пружины задней подвески по длине в свободном состоянии и под нагрузкой делятся на два класса жесткости: А (более жесткие, «высокие») и В (менее жесткие, «низкие»). На передней и задней подвесках должны устанавливаться пружины одного класса. Но в исключительных случаях, если в передней подвеске установлены пружины класса А, допускается установка пружин класса В в задней подвеске (но не наоборот!). Качество пружин в полной мере можно оценить по работе подвески на автомобиле. Если подвеска часто «пробивается» до отбойников на неровностях дороги или проседает под нагрузкой, следует установить более жесткие пружины. При замене пружин не забудьте проверить исправность амортизаторов — ведь именно пара амортизатор-пружина во многом определяет характеристики подвески.
В ступице установлен двухрядный радиально-упорный шариковый подшипник, аналогичный подшипнику ступицы переднего колеса, но меньшего по размеру. Посадка подшипника на оси — переходная (с легкими натягом или зазором). В процессе эксплуатации подшипник не требует регулировки и пополнения смазки. Не допускается устранять возникший люфт подтяжкой гайки, подшипник следует заменить. При демонтаже ступицы подшипник разрушается, поэтому не рекомендуется разбирать ступицу при исправном подшипнике.
Меняем задний ступичный подшипник своими руками
Замена подшипника задней ступицы ВАЗ-2108 производится в следующем порядке:
- Устанавливаем машину на ровной поверхности, фиксируем передние колеса, подставив под них противооткатные упоры.
- Снимаем колпак, закрывающий гайку ступицы.
- Зубилом (керном) отгибаем загнутый край ступичной гайки так, чтобы он не мешал ее откручиванию.
- При помощи головки на «30» с удлиненной рукоятью отворачиваем гайку. Если она не поддается, обрабатываем резьбовое соединение жидкостью от ржавчины.
- После откручивания гайки отворачиваем (не до конца) болты крепления колеса.
- Приподнимаем кузов домкратом, фиксируем его положение при помощи пенька (кирпичей), отворачиваем колесные болты. Демонтируем колесо.
- Ключом на «7» откручиваем направляющие болты на барабане (2 шт.).
- Снимаем барабан. Если он не снимается, обрабатываем место, где он насаживается на выступ ступицы, жидкостью для борьбы с ржавчиной, после чего сбиваем при помощи молотка и проставки из дерева.
- Теперь полностью откручиваем ступичную гайку.
- При помощи специального съемника демонтируем ступицу, захватив ее «лапами» и вращая гайку. В случае если у вас нет такого приспособления, возьмите снятое колесо и прикрутите его к ступице обратной стороной. Используйте колесо в качестве рычага.
- Снимаем ступицу с цапфы.
- Используя длинногубцы или специальные щипцы, вынимаем стопорное кольцо подшипника.
- Кладем ступицу на тиски и при помощи молотка и отрезка трубы аккуратно выбиваем подшипник.
- Когда подшипник будет выбит, смазываем внутреннюю поверхность ступицы смазкой.
- Устанавливаем новый подшипник, не снимая ступицу с тисков.
- Сверху на подшипник кладем деревянную проставку и, ударяя по ней молотком, забиваем деталь в ступицу до упора.
- Ставим на место стопорное кольцо.
- Надеваем ступицу с новым подшипником на цапфу. Если она садится туго, помогаем ей сесть с помощью молотка и проставки.
- Накручиваем новую гайку ступицы. Затягиваем ее до упора. Ступица должна еще сместиться внутрь.
- Устанавливаем тормозной барабан, фиксируем его направляющими болтами.
- Монтируем колесо.
- Убираем домкрат, затягиваем гайку ступицы полностью. Если есть динамометрический ключ, соблюдаем момент затяжки (186,3-225,6 Нм).
- Загибаем край гайки, фиксируя ее положение.
- Надеваем на гайку колпак.
- Поддомкрачиваем кузов, проверяем, как вращается колесо и нет ли люфта. Рекомендуется также проверить работу стояночного тормоза.
Замена подшипника задней ступицы ВАЗ 2108 без съемника
Когда сам узел снят, следует осуществить снятие выпрессовку и установку нового подшипника. Первый способ актуален, если в распоряжении не имеется специального инструмента.
- Вынимаем стопорное кольцо;
- Фиксируем ступицу ВАЗ таким образом, чтобы нижняя часть была свободна и ничто не мешало выпадению обоймы;
- Берем подходящую по размерам трубу (чуть меньше посадочного диаметра) и резкими, но аккуратными ударами выбиваем саму обойму с шариками (вместо трубы можно взять насадку на «30»);
- После демонтажа следует снять размер заднего ступичного подшипника ВАЗ 2108 чтобы не ошибиться с выбором запасной части. Также, непосредственно перед заменой, следует обработать внутреннюю часть, убрав оттуда ржавчину и грязь при помощи мелкой наждачной бумаги и тщательно смазать посадочные места.
Теперь можно устанавливать новую деталь
- Выравниваем ступицу в горизонтальной плоскости.
- Обрабатываем новый шарикоподшипник литолом или солидолом.
- Устанавливаем деталь абсолютно ровно в отношении посадочного места.
- Аккуратно наживляем запчасть. Основное правило – избежать перекоса. Если элемент не заходит – значит имеется искривление и надо заново начать процедуру.
- После того, как деталь зайдет наполовину, можно приложить большее усилие – перекосить ее уже не получится. (на фото ниже представлен процесс запрессовки через старый подшипник – удобно использовать его в качестве проставки);
- Монтируем стопорное кольцо;
Замена с помощью съемника и пресса
Существенно облегчить процесс ремонтных работ можно при использовании специального пресса. Он позволяет аккуратно выпрессовать деталь, и установить ее обратно максимально эффективно.
- Фиксируем деталь в тисках пресса;
- При помощи штока выдавливаем шарикоподшипник;
- Запрессовка осуществляется в обратном порядке. Для удобства и безопасности желательно осуществлять запрессовку через снятую деталь.
Альтернативой для пресса является наличие специального инструмента в виде съемника. Инструмент поможет сэкономить время при работе. С его помощью можно провести быструю замену заднего ступичного подшипника ВАЗ 2108, а цена его остается в пределах разумного. Так, стоимость колеблется между отметками 1500-700 рублей в зависимости от страны изготовителя и бренда.
- Устанавливаем ступицу в тисках;
- Упираем кольцо съемника в шарикоподшипник;
- На шток с обратной стороны накручиваем болт;
- Производим плавную запрессовку;
Преимущества такого подхода очевидны – можно установить деталь самостоятельно или демонтировать ее, исключив возможность перекоса.
Сборка и установка узла
После запрессовки нового элемента можно приступать к сборке всего узла. Весь процесс осуществляется в обратном порядке:
- Устанавливаем на место стопорное кольцо;
- Монтируем ступицу в сборе непосредственно на ось;
- Закручиваем стопорную гайку;
- Надеваем тормозной барабан на направляющие шпильки, закручиваем их;
- Монтируем колесо на свое посадочное место;
Лада 2106 Akkerman71 › Бортжурнал › Пер.подвеска 2. Нерегулируемые ступицы
Всем привет. Сегодня будет немного больше букв) есть немного свободного времени, можно понажимать кнопки). К предстоящему полному перебору передней подвески, собираю необходимые детали. Одна из модернизаций которой подвергнется «пациент» — нерегулируемые ступицы с одним двухрядным подшипником,
вместо двух классических подшипников, которые время от времени, нуждаются в регулировке, без которой появляется люфт колеса и как результат страдает управление, колёса немного «гуляют» по сторонам из-за этого приходиться подруливать рулём, так-же все эти ненужные биения воспринимают на себя шаровые опоры и рулевые тяги, лишние нагрузки быстрее их выводят из строя. В сети много информации по этому поводу и по установке нерегулируемых подшипников с переднеприводного семейства с помощью переходных втулок на классических кулаках. Самый распрастраннённый вариант это установка задней ступицы 2108 с размерами подшипника 60х30. Многие люди ставят и ездят, но лично мне этот вариант не нравиться. Подшипник не предназначен для больших нагрузок, так как основная нагрузка идёт от мотора и от поворачиваемых передних колёс, поэтому сзади на 08 и сделали их меньше размерами, поэтому этот вариант я не расматривал совсем. Всё это дело серьёзное и хочется быть полностью спокойным и уверенным в долговечности и главное безопастности всех узлов и агрегатов)). На втором месте установка передних ступиц ИЖ Ода, подшипник в них уже устанавливается большой передний 2108 размерами 64х37. Этот вариант уже приемлимый, на мой взгляд. Подшипник расщитан на установку «под мотором» и будет ходить долго, за что не надо будет переживать. Ступицы ИжОда ставятся или через переходные втулки, что гораздо проще или на доработанные классические кулаки, что гораздо сложнее в исполнении, так как необходимо ещё найти очень хорошего токаря который за это возмётся и ничего не испортит с первого раза)) а с этим как раз большие проблемы)) От этого варианта я тоже отказался, во первых ИжОда это уже большой раритет в наших краях, ступицы с них долго искать и б/у есть б/у, это не новая деталь, выработка будет присутствовать полюбому. Поэтому для себя выбрал наиболее усиленный третий вариант с максимально возможным по размеру подшипником и металлическими ступицами на заказ. Подшипник размерами 72х37
устанавливается на Москвич 2141 и Рено Логан, по сравнению с передним 2108 больше и выглядит предпочтительнее. Дело оставалось за изготовлением ступиц. От всех больших заводов с хорошими станками, в нашем городе, (как и везде) остались только воспоминания), всё позакрывали давно, оборудование на металлолом порезали, так что искал долго кто и где изготовит. Как говориться «кто долго ищет, тот всегда найдёт») Нашёл кто изготавливает такие ступицы, даже сразу с переходными втулками,
источник
Как поставить диск 4х100 на ВАЗ-2114
Большинство престарелых иномарок имеют сверловку 4х100. Это даёт возможность разнообразить выбор дисков практически до бесконечности. Однако надо учитывать, что простая установка, без доработок, дисков 4х100 на посадку 4х98 ни к чему хорошему не приведёт. Дело в том, что допуск при изготовлении диска не превышает 0,7-1 мм. То есть надеть диск с посадкой 4х100 теоретически можно, но это приведёт к тому, что только один болт из четырёх сядет точно по конусу. Остальные крепления просто не прожмутся до конца и, как следствие, диск сядет с перекосом, который на глаз проверить практически невозможно.
Диск с разболтовкой 4*100.
Биение диска приводит к быстрому износу подшипника ступицы.
Менее надёжный вариант — установка болтов со смещённой головкой. Не совсем правильный вариант — установка шпилек, к примеру, от головки блока и гаек от Нивы, но шпильки не рассчитаны на усилие на кручение, поэтому самым надёжным вариантом будет установка проставок. Их можно выточить своими руками, либо купить готовыми.
Но и здесь нужно учитывать несколько нюансов:
- Ширина проставки должна быть не менее 20 мм, поскольку только в этом случае мы обеспечим надлежащую прочность резьбы.
- При этом вынос диска увеличится на тех же 20 мм, что нужно учитывать при подборе диска.
- Диск при этом необходимо выбирать с минимальным вылетом, чтобы снять нагрузку со ступицы и как-то компенсировать разницу в выносе.
Использование болтов эксцентриков со смещенным центром Установить колесные проставки Установка шпилек с эксцентриковой гайкой
Размеры штатных дисков
Основные технические характеристики колесных дисков любого автомобиля, в том числе и ВАЗ-2109, выражаются следующими параметрами:
- Диаметр. Имеется в виду размер именно диска в дюймах, без учета шины.
- Ширина обода – размер посадочного места для шины в дюймах.
- Размер центрального отверстия под ступицу.
- Разболтовка – параметр, указывающий на количество отверстий и величину диаметра окружности, объединяющей их центральные точки.
- Вылет – расстояние между крепежной поверхностью ступицы и воображаемой плоскостью, проходящей вертикально через среднюю окружность диска.
- Центральное отверстие – 58,5 мм.
- Разболтовка – 4х98.
Диски изготавливаются в трех вариантах: R13, R14 и R15. Остальные заводские параметры с учетом соответствующих шин указаны в таблице.
| Диаметр диска, в дюймах | Ширина обода, в дюймах | Величина вылета, | Параметры шин, в мм |
|---|---|---|---|
| в мм | |||
| 13 | 5 | 35-38 | 165/70 155/75 |
| 5.5 | 35-38 | 185/65 175/70 | |
| 14 | 4 | 45 | 135/80 |
| 5.5 | 35-43 | 175/65 165/65 | |
| 6 | 35-40 | 185/60 175/65 | |
| 15 | 6 | 30 | 185/55 |
| 6.5 | 30 | 195/55 195/50 | |
| 6.5 | 35 | 205/50 195/50 | |
| 7 | 35 | 205/50 195/50 |
Ступица заднего колеса: чертежи и инструкция по замене
Место в рейтинге определяется голосами автовладельцев. Лучшие производители выбираются по соотношению голосов, а Популярные по разнице. Подробнее
Здравствуйте! Подскажите! Хочу купить на ВАЗ 2107 обычные штампованые диски! У меня вопрос если диск должен быть ЦО диаметр центрального отверстия — 58,1 к примеру стандарт, а диск продается 60, эта разница велика и нужно покупать кольцо центрующее или можно ставить и ездить?! Странно стандартные диски, а диаметр ЦО разный!
Пока токарь работал, решил исправить косяк с номером. его крепление было приварено к балке 2*2см, вечно им цеплялся оно гнулось и гнуло номерНомер переносим на кузов прицепа, и вместо 2*2 фигвамим 4*4
Замена ступичного подшипника задней подвески
Каждое колесо автомобиля вращается на подшипнике. Если при езде, с какой либо стороны на ровной дороге появляется посторонний шум, вероятно, выходит из строя задний ступичный подшипник. Сначала шум слышен на большой скорости – от 80 км/ч, со временем он становится слышен и на меньшей скорости – от 50 км/ч. При повороте в одну сторону шум может уменьшаться, в другую увеличиваться. При диагностике, вывесив колеса и вращая их вручную слышен гул, а пошатав колесо, можно почувствовать люфт. Все это свидетельствует о том, что необходима замена заднего ступичного подшипника на ВАЗе. Читайте далее и Вы узнаете, как поменять задний ступичный подшипник на Калине (ВАЗ 1118).
Для того чтобы замена заднего ступичного подшипника на Калине выполнилась максимально просто, поднимаем на домкрате ту сторону, с которой будем работать (либо поднимаем авто на подъемнике). Снимаем колесо с Лады Калины.
Снимаем тормозной барабан. Снятие и замена тормозного барабана подробно описано в ролике «Замена задних тормозных колодок и тормозного барабана».
Откручиваем центральную гайку ступичного подшипника головкой №30 (против часовой стрелки). И снимаем упорную шайбу гайки ступицы.
Обратным молотком (но удобнее это делать специальным съемником) выпрессовываем ступицу вместе с подшипником с цапфы. Если длины винта съемника не хватает, его следует удлинить.
Внимание! Внутренняя половина обоймы подшипника может остаться на цапфе. В этом случае молотком и зубилом сбиваем ее отдельно
Если не получается, следует сделать пропил поперек отрезной машинкой, тогда обойма легко сбивается.
Далее с внутренней стороны ступицы вынимаем стопорное кольцо подшипника. Предварительно обстукиваем кольцо, чтобы оно легче снялось. Затем круглогубцами извлекаем кольцо.
Устанавливаем ступицу на пресс и выпрессовываем подшипник, давим подвижной частью пресса на внутреннюю обойму. Подшипник также можно выбить молотком, используя старую обойму подшипника в качестве направляющей, но это может быть нелегкой задачей.
Устанавливаем новый подшипник запрессовывая его прессом. Давим подвижной частью пресса на наружную обойму. Запрессовать подшипник можно молотком, но бить по самому подшипнику нельзя, так как это повредит его.
Устанавливаем на место стопорное кольцо.
Спасибо за подписку!
Теперь устанавливаем ступицу обратно на цапфу. Возможно, придется подбить молотком через трубку по внутренней обойме. Прежде чем одеть ступицу обратно на цапфу следует очистить ее щеткой с металлической щетиной. Все запрессовывание должно проходить без заеданий, заклиниваний и задиров.
После чего устанавливаем упорную шайбу и зажимаем гайку ступицы.
Собираем оставшиеся элементы в обратной последовательности:
- ставим на место тормозной барабан – устанавливаем его так, чтобы отверстия для направляющих болтов совпадали;
- закручиваем направляющие и зажимаем их ключом;
- ставим колесо и зажимаем гайки.
Замена ступичного подшипника непростая задача, к которой следует хорошо подготовиться. От результатов ваших действий зависит Ваша безопасность на дороге. Узнать о том, продлить жизнь ступичного подшипника, вы можете из статьи «Профилактика ступичного подшипника задней подвески».
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Заключение
Относитесь внимательно к замене дисков на нестандартные и помните, что самый убойный внешний вид никогда не заменит безопасность, тем более на высоких скоростях. Удачной и безопасной всем дороги!
Запись для себя по большей части, надоело постоянно гуглить эту статейку, поэтому делаю копипаст
Скажем прямо, штатные колеса ВАЗ 2109 размерностью 175/70 R13 визуально выглядят не особенно эффектно. Все дело в большой высоте профиля резины при визуально малом диаметре самого диска. Поэтому зачастую у автолюбителей возникает вопрос: можно ли поставить на ВАЗ 2109 диски большего диаметра, 14 или даже 15 дюймов без ущерба для характеристик автомобиля и прохождения очередного техосмотра? Ответ на этот вопрос вы найдете, прочитав эту статью.
Итак, устанавливать на ВАЗ 2109, 2108, 21099, 2114, 2115 колесные диски R14 можно. Параметры диска при этом должны составлять по ширине 5, 5,5 или 6 дюймов, и иметь вылет 35-40 мм. Можно поставить и литые или кованые диски с теми же параметрами. Остальные параметры дисков: отверстия 4х98 мм, диаметр центрального отверстия не менее 58,5 мм.
При этом, необходимо будет подобрать резину соответствующего размера, чтобы общий диаметр колеса остался примерно таким же. В противном случае, при повороте колеса шина будет задевать за подкрылки или элементы подвески, что конечно, нам не нужноДопустимые размерности шин на 14-дюймовые колеса: 175/65 R14 и 185/60 R14. Причем второй вариант предпочтительнее.
Впрочем, диаметр колеса можно очень просто рассчитать, если знать как расшифровываются характеристики резины. Сделаем это для ВАЗ 2109. Возьмем стандартное колесо 175/70 R13. 175 – ширина шины в миллиметрах; 70 – высота профиля резины в процентах от ширины, то есть в нашем случае 175 х 0,70 = 122,5 ммДиаметр диска 13 дюймов = 13 х 25,4 = 330 мм.
None Аналогичным образом произведя расчеты получаем следующие цифры для сравнения:
175/70 R13 – 575 мм;175/65 R14 – 583 мм; 185/60 R14 – 577 мм.
Видим, что последний вариант самый подходящий. Также он на 10 мм шире, что обеспечит нам меньший тормозной путь из-за увеличившегося пятна контакта с дорогой, лучшую управляемость, устойчивость к заламыванию резины в поворотах на высоких скоростях из-за уменьшившейся высоты профиля. Но при этом широкая шина более склонна аквапланированию на высокой скорости, чем такая же по параметрам, но более узкая.
Также удары от проезда дорожных выбоин будут сильнее передаваться на кузов автомобиля с колесами малой высоты профиля. В подтверждении своих слов, данные по допустимым размерам колесных дисков можно найти в заводском руководстве по эксплуатации. Колесные диски большего диаметра, например 15 дюймов, также подойдут на «Самары», но они не рекомендованы заводом, поэтому могут быть проблемы с прохождением техсомотра.
Для таких колес следует выбирать резину с размерностью 185/55 R15. С натяжкой пройдет и 195/50 R15, но лучше подстраховаться и померять, если есть подобные у друзей. В этом случае колесо может «тереть» уже по причине слишком большой ширины резины.
- ladafakt.ru
- kolesospec.ru
- carfrance.ru
- www.drive2.com
