Проверка работоспособности

Диагностика правильности выполненных работ производится так:

  1. К аккумуляторной батарее подсоединяются клеммы.
  2. Ключ вставляется в ЗЗ в режим 0. Если все контактные компоненты подсоединены верно, то ни одна система авто активирована не будет.
  3. Затем ключ выставляется в режим I. При таком положении питание поступает на СУД, генераторную установку, оптику и датчики контрольного щитка. Также производится включение системы омыва лобового стекла и дворников, сигнальных лампочек и электростеклоподъемников, если они установлены в авто. Надо проверить работу каждого узла.
  4. На следующем этапе диагностики ключ переводится в положение II. Производится подача электричества на все описанные выше системы, но также активируется стартерное устройство.

Если замок зажигания на ВАЗ 2106 подключен верно, то запорный стержень блокировочного механизма будет выдвигаться и отключаться при переводе ключа из 0 в I.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Как установить замок зажигания?

Выполняя монтаж устройства, важно правильно подключить и подсоединить все контактные компоненты изделия. Перед подключением производится установка замка

Что понадобится?

Чтобы подключать и соединять все компоненты устройства, потребуется тот же инструмент, который применялся для отключения. Процедура будет выполняться практически в обратной последовательности.

Распиновка (схема) замка зажигания ВАЗ 2106

Чтобы правильно выполнить схему подключения проводов замка зажигания ВАЗ 2106, требуется разобраться с распиновкой устройства:

  1. Положение 0 — контактные элементы под номерами 30 и 30/1. Компоненты предназначены для отключения системы питания. Когда ключ попадает в это положение, система активирует аварийный режим функционирования.
  2. Режим I — контактные компоненты 30/1-15, а также 30-INT. Используются для активации осветительных приборов как наружных, так и внутренних, а также ряда других устройств. Имеется в виду система стеклоочистки, электродвигатель омывателя, генераторное устройство, вентилятор печки, приборы контрольного щитка, поворотные огни, система зажигания, звуковые приборы.
  3. Положение II. Это контактные элементы 30/1-15, 30-INT, а также 30-50. При повороте ключа в такое положение все приборы, включенные в режиме I, остаются активированными. Исключением является генераторная установка, контрольная панель и система зажигания. Производится активация стартерной цепи, что приводит к пуску силовой установки.
  4. Положение III. Это стояночный режим, при нем активируются только контактные компоненты 30-INT, а также 30/1. Стартерная электроцепь отключается. Включенными остаются только осветительная система, стеклоочистители, электродвигатель омывательной системы и охладительный узел.

Отдельно следует рассказать о классификации по цветам:

  • 30 — розовый контакт;
  • INT — контакт черного цвета, предназначен для подсоединения габаритных огней и внешнего освещения;
  • 30/1 — коричневый контакт;
  • 50 — красный контакт, применяется для запуска стартерного устройства;
  • 15 — контактный элемент синего цвета, имеет черную полосу.

Канал Ремонт и обслуживание авто рассказал о нюансах подключения замка зажигания и представил наглядную схему изделия.

Пошаговые этапы

Алгоритм установки устройства:

  1. Ключ вставляется в отверстие на замке и проворачивается в режим 0.
  2. Нажимается фиксатор, а затем устройство монтируется в кронштейн.
  3. Следующим этапом будет подсоединение электроцепей. Если автомобиль оборудован фишкой, то процедура подключения не вызовет сложностей. Но при ее отсутствии подсоединение электроцепей будет выполняться по очереди. Для этого клеммный разъем монтируется так, чтобы один из контактов двойного вида был установлен справа и располагался вертикально. К верхней составляющей группе подключается черный кабель.
  4. Затем работа производится по часовому направлению движения. После подключения черного контакта подсоединяется розовая электроцепь, затем синяя, коричневая и красная. На задней стороне разъема рядом с клеммами располагаются цифры, которые соответствуют конкретной электроцепи. Нижняя часть должна остаться нетронутой.
  5. Когда контактные элементы будут подключены, производится монтаж пластикового кожуха на колонке. Верхняя и нижняя пластиковые составляющие фиксируются друг к другу посредством болтов.

Отремонтировать или купить новый

На этот вопрос нет однозначного ответа. Дело в том, что очень трудно найти новую контактную группу на ЗЗ «Калины», в отличие от классики, «Самары» и десятого семейства. Поэтому приходится ее ремонтировать, что без наличия опыта, навыков и желания – не самая лучшая затея. Чаще всего владельцы устанавливают новый ЗЗ, купив его в сборе.

В этом случае необходимо учесть, что замок зажигания «Калины» с иммобилайзером, который не будет реагировать на новый ключ и машину не удастся завести. Выход конечно есть. Можно переобучить иммобилайзер под новый ключ. При этом придется поменять еще и личинки на дверных замках.

Можно поступить проще – возить с собой два ключа. Правда непонятно, стоит ли их держать на одной связке. Поэтому самое разумное будет изготовить новое “жало” и установить его на старый ключ. Кстати говоря, оно может входить в комплект поставки нового замка.

Основные симптомы неисправности замка зажигания и его проверка

Выключатель зажигания содержит механическую часть, отвечающую за совмещение контактов при повороте, и электрическую, обеспечивающую замыкание необходимых цепей для питания электрооборудования и запуска двигателя. Нормальная работа замка описана выше. Если ключ не поворачивается, самостоятельно не возвращается из II положения в I или вращается свободно, при этом зажигание не включается или стартер не срабатывает – это в большинстве случаев свидетельствует о выходе из строя механизма или контактной группы.

Для проверки электрической части выключателя зажигания необходимо снять отрицательную клемму с аккумулятора, снять кожух рулевой колодки и отсоединить колодку контактной группы. При помощи мультиметра в режиме омметра или тестера с питаемой контрольной лампой проверить замыкание контактов выключателя, попеременно меняя положение ключа. Если вращение ключа невозможно, необходимо снять замок с рулевой колонки и разобрать его, проверив на наличие механических повреждений.

Спасибо за подписку!

Как разобрать замок зажигания ЛАДА «Гранта»

Чтобы разобрать замок зажигания, следует выполнить такие действия:

  • отогнуть фиксатор жгута проводов на корпусе разъема замка зажигания «Гранта»;
  • извлечь из корпуса клеммы с проводами;
  • сжать защелки крепления пластиковой крышки и снять ее с замка;
  • отжать пару пластмассовых фиксаторов контактной группы;
  • вытащить контактную группу из корпуса замка.

После разборки замка необходимо осмотреть состояние контактной группы и клемм на проводах и зачистить их мелкой наждачной бумагой или заменить новыми.

Сборка замка зажигания и установка его на ЛАДА «Гранта» выполняется в порядке, обратном порядку разборки и снятия его с машины.

Типы замков зажигания

Все замки зажигания делятся на несколько категорий по типу, назначению и функционалу.

Можно выделить два основных типа замков зажигания:

  • С ключом;
  • Без ключа (выключатели зажигания).

Замки с ключом сегодня являются наиболее распространенными, они устанавливаются на большинство автомобилей и иных транспортных средств. Выключатели зажигания, в которых не используется ключ, особенно широко использовались на заре автомобилестроения, и устанавливались на машины (особенно грузовые) вплоть до 40-х — 50-х годов. Затем выключатели были вытеснены замками с ключом, однако сегодня происходит новое возвращение выключателей зажигания. Современные выключатели, не требующие ключа, более технологичны, чем обычные кнопки на старых автомобилях, однако их функции остались примерно теми же.

Все существующие замки зажигания можно разделить на две больших группы по количеству положений ключа:

  • Замки с тремя положениями ключа;
  • Замки с четырьмя положениями ключа.

Замки с тремя положением ключа к сегодняшнему дню вышли из употребления, их можно встретить только на старых моделях легковых и грузовых автомобилей, особенно отечественного производства. С 1960-х – 1970-х годов на автомобили устанавливаются новые четырехпозиционные замки, которые обладают расширенным функционалом. Более подробно о функционале замков зажигания будет сказано ниже.

  • Обычные замки без блокировки руля;
  • Замки с механической блокировкой руля.

Блокировку руля обеспечивают практически все замки зажигания с четырьмя положениями ключа, старые трехпозиционные замки такой функции не имеют.

Наконец, замки зажигания могут иметь различный дополнительный функционал, в том числе защиту от включения стартера при работающем двигателе, систему предупреждения об оставленном в замке ключе и другие.

Независимо от типа и назначения все замки зажигания имеют принципиально одинаковое устройство и принцип работы.

  1. Аккумулятор
  2. Стартер
  3. Генератор
  4. Реле в монтажном блоке
  5. Замок зажигания
  6. Реле пуска

Отдельная кнопка

Один из наиболее подходящих вариантов подключения – вывод отдельной кнопки, которая будет отключать/включать питание автомагнитолы. В данном случае красный провод надо припаять не к проводу замка зажигания, а к одному из выводов кнопки. Второй вывод кнопки соединяется с аккумулятором. По сути, вы сами сможете управлять подачей питания. Перед ночной стоянкой надо просто нажать кнопку. Вы больше не будете зависеть от положения ключа в замке зажигания.

Вариант подключения через сигнализацию также имеет право на существование. Суть заключается в использовании контактных реле и диода. Эта схема не очень распространена, поэтому подробно останавливаться на ней мы не будем.

Выводы

Звуковая система в автомобиле нужна, ведь она делает поездки гораздо более комфортными. Мы рассмотрели самые популярные варианты подключения магнитолы к автомобильному аккумулятору. Какой из них выбрать – решать вам. В любом случае отметим, что делать всё нужно аккуратно, ведь речь идёт об электрической цепи. Пренебрегать правилами безопасности не стоит, поскольку короткое замыкание – не самое приятное явление, которое может иметь очень печальные последствия.

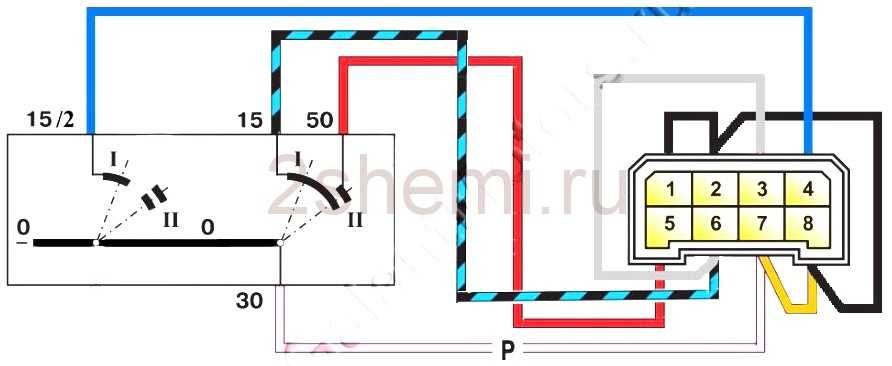

Распиновка замка ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

Цоколёвка по старому типу

Распиновка замка зажигания ВАЗ-2109 с разгрузочным реле:

  1. приходит +12В вположении I, II, III (стоянка)
  2. приходит +12В вположении I, II, III (стоянка)
  3. приходит +12В вположении III (стоянка)
  4. положение I,уходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
  5. положение I, уходит +12В на стартер (контакт 50);
  6. положение I, уходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
  7. приходит +12В от АКБ (контакт 30);
  8. приходит +12В постоянно.

Цоколёвка по новому типу

Распиновка замка зажигания ВАЗ-2109 нового образца:

  1. приходит +12В постоянно
  2. приходит +12В постоянно
  3. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
  4. приходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
  5. положение I, уходит +12В на стартер (контакт 50);
  6. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
  7. приходит +12В от АКБ (контакт 30);
  8. приходит +12В постоянно.

Схема системы зажигания Гранты

1-датчик контрольной лампы давления масла; 2-генератор; 3-дроссельный патрубок с электроприводом; 4-датчик температуры охлаждающей жидкости; 5-колодка жгута проводов системы зажигания к колодке жгута панели приборов; 6-электромагнитный клапан продувки адсорбера; 7-датчик скорости; 8-датчик массового расхода воздуха; 9-датчик положения коленчатого вала; 10-датчик концентрации кислорода; 11-контроллер; 12-датчик концентрации кислорода диагностический; 13-катушка зажигания; 14-свечи зажигания; 15-форсунки; 16-колодки жгута проводов системы зажигания и жгута проводов форсунок; 17-датчик детонации.

Как разобрать замок зажигания ЛАДА «Гранта»

Чтобы разобрать замок зажигания, следует выполнить такие действия:

  • отогнуть фиксатор жгута проводов на корпусе разъема замка зажигания «Гранта»;
  • извлечь из корпуса клеммы с проводами;
  • сжать защелки крепления пластиковой крышки и снять ее с замка;
  • отжать пару пластмассовых фиксаторов контактной группы;
  • вытащить контактную группу из корпуса замка.

После разборки замка необходимо осмотреть состояние контактной группы и клемм на проводах и зачистить их мелкой наждачной бумагой или заменить новыми.

Сборка замка зажигания и установка его на ЛАДА «Гранта» выполняется в порядке, обратном порядку разборки и снятия его с машины.

Неисправности замка зажигания ЛАДА «Гранта»

Поломки замка зажигания можно разделить на два типа: электрические и механические. К электрическим относятся неисправности контактной группы замка, в результате чего перестают работать отдельные энергопотребители (чаще всего — стартер), или вся электросистема «Гранты» в целом. Также сюда можно отнести поломку иммобилайзера автомобиля. Механические неисправности возникают по причине поломки деталей замка зажигания или контактной группы, а также физического износа контактов. Сюда относят и случаи, когда по причине плохого контакта происходит нагрев и плавление пластиковых деталей контактной группы. Признаки неисправности замка зажигания ЛАДА «Гранта»:

  • не поворачивается ключ;
  • при повороте ключа не включается зажигание;
  • не работает стартер или другие электроприборы.

Последние два признака не обязательно говорят о проблемах именно в замке зажигания, но обязательно проявляются при неисправности контактной группы.

Для устранения неисправности необходимо заменить замок зажигания ЛАДА «Гранта» или его часть, например, контактную группу.

Что необходимо для замены замка зажигания «Гранты»

Для замены замка зажигания понадобятся:

  • ключ на 10;
  • тонкое зубило и молоток (либо дрель со сверлом, чтоб высверлить болты с самосрезающимися головками);
  • отвертка;
  • новый замок зажигания ЛАДА «Гранта» или контактная группа.

Схема панели приборов Lada Kalina

1,2,3,4 – колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5,6 – колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 7 – колодка жгута проводов панели приборов к колодке жгута проводов 8 – колодка жгута проводов панели приборов к колодке жгута проводов переднего; 9 – модуль управления светотехникой; 10 – выключатель зажигания; 11 – переключатель режимов бортового компьютера; 12 – переключатель стеклоочистителей; 13 – выключатель звукового сигнала; 14 – переключатель световой сигнализации; 15 – комбинация приборов; 16 – датчик температуры испарителя; 17 – датчик температуры воздуха салона; 18 – выключатель кондиционера; 19 – контроллер системы автоматического управления климатической установкой; 20 – моторедуктор заслонки отопителя; 21 – выключатель обогрева заднего стекла; 22 – выключатель аварийной сигнализации; 23 – выключатель сигнала торможения; 24 – прикуриватель; 25 – блок управления электроусилителем; 26,27 – колодки жгута проводов панели приборов к радиоаппарату; 28 – лампа подсветки табло управления отопителем; 29 – осветитель; 30 – монтажный блок: 31 – переключатель электродвигателя отопителя; 32 – электродвигатель отопителя; 33 – сопротивление добавочное электродвигателя отопителя; 34 – плафон освещения вещевого ящика; 35 – выключатель освещения вещевого ящика; 36 – блок управления автомобильной противоугонной системы АПС-6; 37 – модуль надувной подушки безопасности водителя; 38 – модуль надувной подушки безопасности пассажира; 39,40 – колодки жгута проводов панели приборов к колодкам жгута проводов системы зажигания.

КЗ – дополнительное реле стартеров; К4 – дополнительное реле; К5 – реле-прерыватель указателей поворота и аварийной сигнализации; К6 – реле стеклоочистителя; К7 – реле включения дальнего света фар; К8 – реле звукового сигнала; К9 – реле включения противотуманных фар; К10 – реле включения обогрева заднего стекла; К11 – реле электрообогрева сидений; К12 – реле включения муфты компрессора кондиционера;

Жгут проводов панели приборов – 11186-3724030-20.

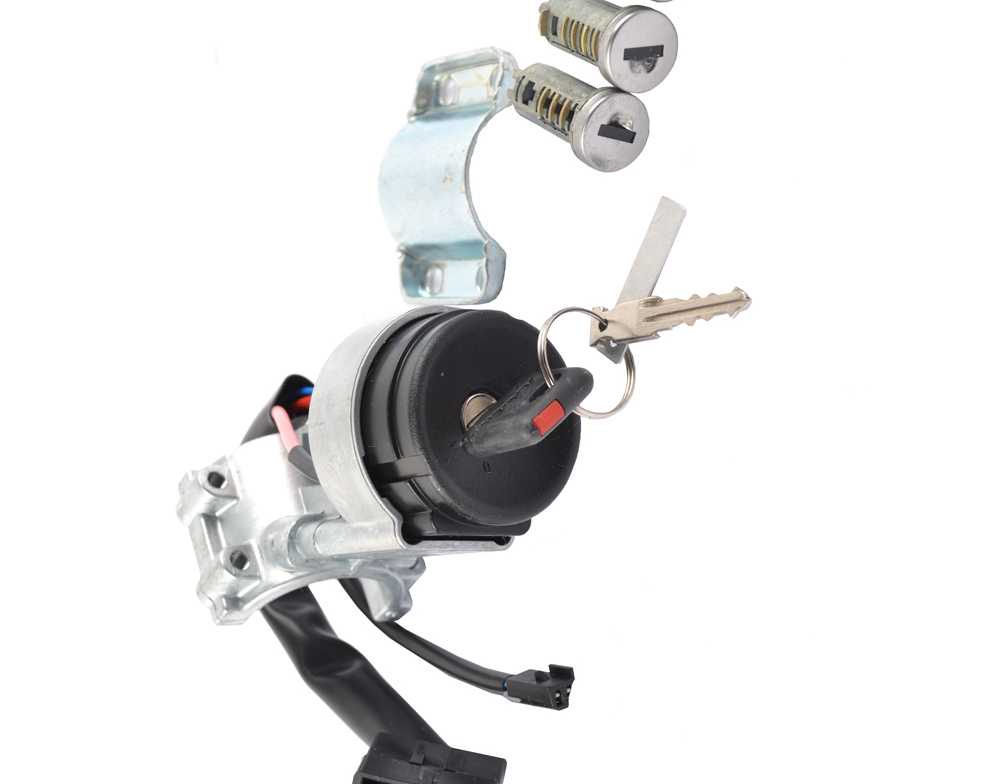

Строение замка зажигания авто

  1. Запорный стержень
  2. Корпус
  3. Валик
  4. Контактный диск
  5. Контактная втулка
  6. Колодка
  7. Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания. В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Подключение к АКБ

Многие автомобилисты стремятся подключить магнитолу к аккумулятору напрямую. В таком случае вы сможете обеспечить устройство оптимальным питанием. Также это позволит вам слушать музыку без необходимости включения зажигания или специальной кнопки (эти способы рассмотрим чуть ниже).

Подача питания происходит через три основных провода – желтый, красный и черный.

  • красный провод – плюсовой, подключается к плюсовой клемме аккумулятора;
  • желтый провод – плюсовой, подключается к плюсовой клемме аккумулятора через предохранитель (10-20 А), отвечает за питание памяти настроек магнитолы;
  • черный провод – масса, подключается в любом удобном месте к кузову автомобиля или соединяется с другим аналогичным кабелем.

Недостатком прямого подключения магнитолы от аккумулятора является то, что во время простоя магнитолы очень часто потребляют энергию (особенно китайская продукция малоизвестных брендов). В итоге, в один прекрасный день двигатель вашего автомобиля может попросту не завестись из-за разрядившегося в ноль аккумулятора. Именно поэтому мы советуем выполнять подключение одним из приведенных ниже методов.

Оптимальные варианты подключения автомагнитолы:

  • через замок зажигания;
  • через кнопку;
  • через систему сигнализации.

Ремонт замка зажигания ВАЗ 2101

В любом случае, чтобы понять точную причину поломки замка зажигания, а также определиться с тем, стоит ли его ремонтировать, или сразу заменить, устройство необходимо демонтировать и разобрать. Об этом мы и поговорим дальше.

Снятие замка зажигания ВАЗ 2101

Чтобы демонтировать замок, нам понадобятся такие инструменты:

  • гаечный ключ на 10;
  • отвертка с крестовидным лезвием (лучше короткая);
  • небольшая шлицевая отвертка;
  • кусачки или ножницы;
  • шило.

Порядок работ следующий:

  1. Ставим машину на ровной площадке, включаем передачу.
  2. При помощи ключа на 10 откручиваем и отсоединяем клемму «-» от аккумуляторной батареи.
  3. Переходим в салон. Используя отвертку с крестовидной битой, отворачиваем четыре винта крепления двух половин кожуха рулевой колонки.
  4. Этим же инструментом откручиваем саморез фиксации кожуха к подрулевому выключателю
  5. Извлекаем из посадочного места кнопку выключателя световой аварийной сигнализации.

  6. Отводим нижнюю половину кожуха и кусачками или ножницами перерезаем пластиковый хомут крепления проводов.

  7. Снимаем нижнюю половину кожуха.
  8. Тонкой шлицевой отверткой поддеваем уплотнительное кольцо замка зажигания. Снимаем уплотнитель.

  9. Отсоединяем верхнюю половину рулевого кожуха.
  10. Рукой аккуратно отсоединяем разъем с проводами от замка зажигания.

  11. Вставляем ключ зажигания в скважину
  12. Устанавливаем ключ в положение «0», покачивая рулевое колесо, чтобы оно разблокировалось.
  13. При помощи отвертки с крестовидным лезвием отворачиваем два винта, крепящих замок к кронштейну на рулевом вале.

  14. Используя шило, утапливаем запорный стержень через боковое отверстие в кронштейне.

  15. Извлекаем замок зажигания из кронштейна.

Разборка замка

Для разборки замка зажигания понадобится только тонкая шлицевая отвертка. Порядок разборки следующий:

  1. Используя отвертку, поддеваем стопорное кольцо, расположенное в проточке корпуса устройства.
  2. Снимаем кольцо.

  3. Вынимаем контактную группу из корпуса замка.

О том, как снять личинку, мы поговорим чуть позже.

Когда целесообразен ремонт

После разборки замка стоит внимательно осмотреть и кважину, и запорный механизм, и контакты

В зависимости от признаков неисправности устройства, особое внимание следует уделить именно тому узлу, к которому она относится. Если ключ в замке зажигания не проворачивался по причине поломки личинки, отремонтировать ее вряд ли вам удастся

Но ее можно заменить. Благо, они есть в продаже и стоят недорого.

Если причина неисправности замка в износе или окислении контактов, можно попытаться их восстановить при помощи специальных антикоррозийных средств типа WD-40 и сухой грубой тряпки. Для этих целей нежелательно использовать абразивы, так как глубокие царапины на поверхностях контактов спровоцируют их дальнейшее подгорание. В случае критического повреждения контактов можно купить саму контактную группу.

Но, если поломался запорный стержень, придется покупать замок в сборе, так как один корпус не продается. Замена замка производится в обратном порядке, приведенном в инструкции по его снятию.

Таблица: примерные цена за замок зажигания, личинку и контактную группу для ВАЗ 21201

Наименование детали Каталожный номер Примерная цена, руб.
Замок зажигания в сборе 2101–3704000 500–700
Личинка замка зажигания 2101–6100045 50–100
Контактная группа 2101–3704100 100–180

Замена контактной группы

Чтобы заменить группу контактов замка зажигания ВАЗ 2101 никаких инструментов не нужно. Достаточно вставить ее в корпус разобранного устройства, сопоставив размеры вырезов на корпусе и выступов на контактной части. После этого необходимо закрепить ее стопорным кольцом, установив его в проточку.

Замена личинки

А вот с личинкой придется немного повозиться. Из инструментов здесь пригодятся:

  • электродрель со сверлом диаметром 0,8–1 мм;
  • штифт такого же диаметра длиной 8–10 мм;
  • шило;
  • тонкая шлицевая отвертка;
  • жидкость типа WD-40;
  • небольшой молоток.

Порядок работ такой:

  1. Шлицевой отверткой поддеваем накладку личинки снизу и снимаем ее.

  2. Находим на корпусе замка штифт, фиксирующий личинку.
  3. Высверливаем штифт при помощи электродрели, стараясь не повредить корпус замка.

  4. При помощи шила извлекаем остатки штифта из отверстия.

  5. Вынимаем личинку из корпуса.
  6. Жидкостью WD-40 обрабатываем рабочие части новой личинки.
  7. Устанавливаем новую личинку в корпус.
  8. Фиксируем ее при помощи нового штифта.
  9. Утапливаем штифт полностью при помощи небольшого молотка.

  10. Устанавливаем накладку на место.

Замена замков зажигания автомобиля

От исправности замка зажигания зависит жизнедеятельность автомобиля. Пока автовладелец не повернет ключ и не создаст цепь, все приборы, как и сама машина абсолютно безжизненны. Именно поэтому поломка замка зажигания относится к одним из серьезных неисправностей автомобиля. В зависимости от характера поломки профессионалы могут рекомендовать как ремонт замка зажигания, так и замену замка зажигания автомобиля.

Первые признаки неисправности замка зажигания

Избежать столь серьезных последствий может помочь только своевременное обращение в автосервис и ранняя диагностика замка зажигания с первыми признаками неисправности. И тогда достаточными мерами могут стать либо замена личинки замка зажигания, либо замена контактной группы замка зажигания.

Что может произойти с замком зажигания

Чаще всего поломаться может сам замок зажигания, контактная группа или запорный механизм. Каждая поломка имеет свои отличия:

  • Если при вставлении ключа в личинку вы заметили, какие-то трудности при входе, или же сердцевина не достаточно хорошо проворачивается, то следует сделать вывод, о том, что замок стал неисправным.
  • Если вы не можете разблокировать рулевой вал в первом положении, — поломка в запорном механизме.
  • Если в замке не наблюдаются проблемы, но при этом зажигание не включается или же наоборот происходит включение, но стартер не работает, то значит, что неисправность нужно искать в самой контактной группе.
  • Если вышла из строя личинка, то необходима полная замена замка, если поломался контактный узел, то возможна его замена без личинки. Хотя на сегодняшний день гораздо лучше и намного дешевле полностью произвести замену, чем ремонтировать старый замок зажигания.

В результате всего выше сказанного хотелось бы сказать, что замок зажигания это одна из самых надежных деталей в автомобиле, но и она имеет свойство ломаться. Самые частые поломки, которые можно встретить, это заедание личинки или вообще ее износ, коррозия контактов или же механические повреждения в контактном узле. За всеми этими деталями нужен бережный уход и своевременная диагностика, дабы избежать серьезных неисправностей. А если уж и не удалось «перехитрить судьбу», то дабы справится с его ремонтом самостоятельно нужно обязательно знать устройство замка зажигания и принцип его работы.

Схема передних дверей. Каталожные артикулы деталей

Шумоизоляция передних дверей на Ладе Гранте

Процесс оклейки не сложный.

Подготавливаем:

  • 2 листа Визалиса АЛ, размеры 460х700 мм или более про запас;
  • 1 лист Битопласта, размер 1000х700 мм;
  • полметра гофры для проводки передней двери;
  • обезжириватель;
  • фен или любой другой нагревательный прибор;
  • перчатки;
  • инструменты, отвертки;
  • ветошь.

Алгоритм действий

  1. После того как установили конструкцию (процесс описан выше) обезжириваем поверхность, очищаем от грязи, коррозии.
  2. Параллельно оцениваем состояние виброизоляционной прокладки, оклеиваем новой.
  3. Нарезаем Визалис нужных размеров.
  4. Смазываем смазкой все движущие механизмы, шарниры.
  5. Изолируем все возможные источники звука.
  6. Оклеиваем поверхность обивки вибропоглощающим материалом.
  7. Нагреваем Битопласт, прижимаем к металлической поверхности двери.

При условии соблюдения алгоритма двери будут закрываться глухо, словно в иномарке.

Процесс демонтажа конструкции описан выше, следуем его пунктам. После установки привинчиванием на петли, приступаем к сборке, наполнению внутренности. Вместо изношенных резиновых уплотнителей укладываем новые. На этом процесс самостоятельной замены окончен.

Электрическая схема гранта задней части ВАЗ 2190

Схема электрооборудования задней части автомобиля: 1-колодка жгута проводов заднего к колодке жгута проводов панели приборов; 2-колодка жгута проводов заднего к колодке жгута проводов панели приборов; 3-боковой указатель поворотов правый; 4-боковой указатель поворотов левый; 5-датчик ручного тормоза; 6-элемент обогрева заднего стекла; 7-плафон освещения салона; 8-выключатель в ремне безопасности водителя; 9-фонарь освещения багажника; 10-модуль электробензонасоса; 11-фонарь правый; 12-электродвигатель блокировки багажника; 13-выключатель плафона освещения салона; 14-дополнительный сигнал торможения; 15-фонарь левый; 16-колодка жгута проводов заднего к колодке жгута проводов задней левой двери; 17-колодка жгута проводов заднего к колодке жгута проводов задней правой двери; 18-колодка жгута проводов заднего к колодке жгута проводов передней правой двери; 19-колодка жгута проводов заднего к колодке жгута проводов передней левой двери; 20-блок управления надувных подушек безопасности; 21-колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака.

Видео

Что такое контактная группа, как она работает.

Ремонт контактной группы на Дэу Нексия.

Контактная группа замка зажигания Volkswagen B5 (Фольксвагнен Б5).

Замена контактной группы на автомобиле ВАЗ.

Не заводится Daewoo Nexia (Дэу Нексия). Причина в контактной группе.

Как заменить замок зажигания ВАЗ 2109.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Замок зажигания или выключатель зажигания — это основной коммутирующий компонент, который контролирует подачу питания к электрическим системам, также предотвращает разрядку аккумулятора, когда автомобиль припаркован и находится в спокойном состоянии.

Как снять замок зажигания?

Если требуется поменять изделие, надо выполнить демонтаж, а также установку и соединение выводов проводки. Подробная инструкция представлена в этом разделе.

Пользователь Сандро рассказал об особенностях снятия и замены ЗЗ на классических моделях ВАЗ.

Что понадобится?

Для снятия и ликвидации проблем в работе устройства потребуется следующее:

  • отвертка со шлицевым наконечником;
  • шило либо тонкий длинный гвоздь, его сечение должно составить не более 2 мм, а шляпка должна быть широкой;
  • мультиметр или плюсовая отвертка, потребуется для проверки электроцепи.

Алгоритм действий

Менять замок надо начинать с процедуры демонтажа:

Перед выполнением задачи производится процедура отключения электричества в сети машины. В моторном отсеке от аккумулятора отсоединяется отрицательная клемма. Это делается для предотвращения замыкания контактов на электроцепях, в противном случае можно спровоцировать поломку электроприборов машины.
Если будете заменять устройство самостоятельно, то нужно установить ключ в технологическое отверстие изделия и провернуть на 90 градусов. Это требуется для того, чтобы замок был настроен на положение 0. Данное действие выполняется для входа штифта в секретную составляющую ЗЗ, которая предназначена для блокировки руля от поворота. Иначе демонтаж осуществить не получится.
Выполняется демонтаж защитного кожуха, расположенного вокруг рулевой колонки

Для снятия автовладелец выкручивает по очереди пять болтов, которые фиксируют верхнюю часть защитного пластика к нижней.
Осторожно производится демонтаж пластмассового кожуха. Сначала снимается верхняя часть, затем нижняя.
Теперь надо выкрутить болты, фиксирующие замок к авто

Они находятся под пластиковой облицовкой, в нижней части устройства
Болта два, один из них расположен справа, второй — с левой стороны.
После этого от контактной группы устройства отключаются электроцепи.
Когда провода будут отсоединены, обратите внимание на кронштейн, который установлен с левой стороны от изделия. На нем располагается плоская щель, туда надо вставить шило или подготовленный гвоздь
Инструмент нужно вдавить силой, чтобы сработал фиксатор.
Затем изделие извлекается из кронштейна, для этого надо воспользоваться отверткой с плоским лезвием. Подробно процедура снятия показана на фото.

При отключении замка зажигания на ВАЗ 2106 рекомендуем пометить все контакты, чтобы упростить дальнейшую процедуру подключения.

Как правильно подключить замок зажигания

Если провода собраны в одну фишку, то подключение замка не составит никаких сложностей, просто нужно установить ее на контакты.

Если провода подключаются по отдельности, то нужно обратить внимание на схему:

  • клема 50 – красный провод, с помощью него работает стартер;
  • клема 15 – синий с черной полосой, отвечает за обогрев салона, зажигание и другие приборы;
  • клема 30 – розовый провод;
  • клема 30/1 – коричневый провод;
  • INT – черный провод отвечающий за габариты и фары.

Схема подключения проводов

Если произведено подключение проводки, то все нужно собрать и присоединить клемму к АКБ и проверить работоспособность. Сначала необходимо проверить, есть ли у всех электроприборов питание от замка, после уже работу самого стартера. В том случае, если обнаружены какие-то неисправности, нужно еще раз провести проверку на правильность подсоединения проводов, потому, что именно от этого будет зависеть работа всех приборов в автомобиле после поворота ключа. Далее вы можете ознакомиться со схемой проводки замка зажигания.

На сегодняшний день известно два вида системы зажигания:

  1. Батарейная, как правило, с автономным источником питания, с его помощью можно включать электроприборы не запуская двигатель.
  2. Генераторная, можно использовать электрические приборы только после запуска двигателя, тоесть после того как запуститься электрический ток.

Замена замка зажигания

Легче всего менять замок полностью, чем какую-то его часть. Для замены не обязательно покупать такой же замок, который стоял раньше. Ключ можно будет связать потом с центральным замком.

Последовательность замены:

  1. Отсоединить питание от АКБ.
  2. Снять кожух рулевой колонки.
  3. Выкрутить болты крепления замка.
  4. Освобождают замок от фиксаторов и вынимают его.
  5. Сделать маркировку проводов на снятом замке или можно сфотографировать разъем проводов, чтобы потом не путаться, какой провод в какой штекер подсоединять.
  6. Отсоединить провода и подсоединить их на новый замок.
  7. Установить новый замок.
  8. Проверить работоспособность до монтажа обшивки рулевой колонки.

Если нужно заменить только личинку замка, то надо удалить штифт и произвести замену внутренности.

Если все правильно сделать, то на несколько лет можно забыть о проблемах с замком зажигания.

Обзор цен производителей

Наименование / артикул Цена (Руб.)
Ручка наружная 11180-6205151-00 От 425
RENAULT/LADA 11180-6205151-00 От 385
11180-6205150-00 От 420
Ручка внутренняя 21900-6205181-00 От 135
21900-6205180-00 —/—
Болт М5х10 00001-0038331-21 От 10
Гайка М5 00001-0038318-01 От 10
Винт М6х10 00001-0032759-01 —/—
Шайба стопорная 00001-0026053-71 —/—

*цены актуальны состоянием на 28.11.2018 года.

Рекомендации по выбору

Вне всякого сомнения, предпочтение при выборе отдавайте деталям с заводскими каталожными артикулами. Приобретайте расходные материалы исключительно в официальных представительствах, СТО, автомагазинах.

Перед покупкой сверяйте каталожные артикулы деталей с фактическими данными, указанными в инструкции по эксплуатации. При отсутствии таковой книги, обращайтесь за консультацией к специалистам сервисных центров, скачивайте рекомендации с сети интернет.

Распиновка замка зажигания ЛАДА «Гранта»

Число клемм разъема замка зажигания на «Гранте» уменьшено до трех:

  • контакт «30» («плюс», подводимый к замку зажигания);
  • контакт «15» (цепи, питаемые при включении зажигания);
  • контакт «50» (питание втягивающего реле стартера).

Замок зажигания имеет три положения: «зажигание выключено», «зажигание включено» и «стартер». Соответственно, цепь питания либо разомкнута, либо подается на зажигание или на зажигание и втягивающее реле одновременно.

Думаю, что немало автовладельцев сталкивались с такой проблемой, когда при излишнем усилии при поворачивании ключа, он мог остаться в замке зажигания, а точнее — именно его лезвие. В таком случае придется производить замену замка, так как достать ключ практически нереально.

На Гранте, как и на остальных переднеприводных автомобилях ВАЗ, замок крепится на рулевом валу, а фиксируется при помощи отрывных болтов. Сделано это специально в целях безопасности, так сказать, чтобы предотвратить несанкционированный доступ к вашему автомобилю.

Чтобы заменить замок, понадобится следующий инструмент:

  • Отвертка крестообразная
  • Зубило узкое и острое
  • Молоток
  • Ключ на 10

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
