Предохранители Avensis T270

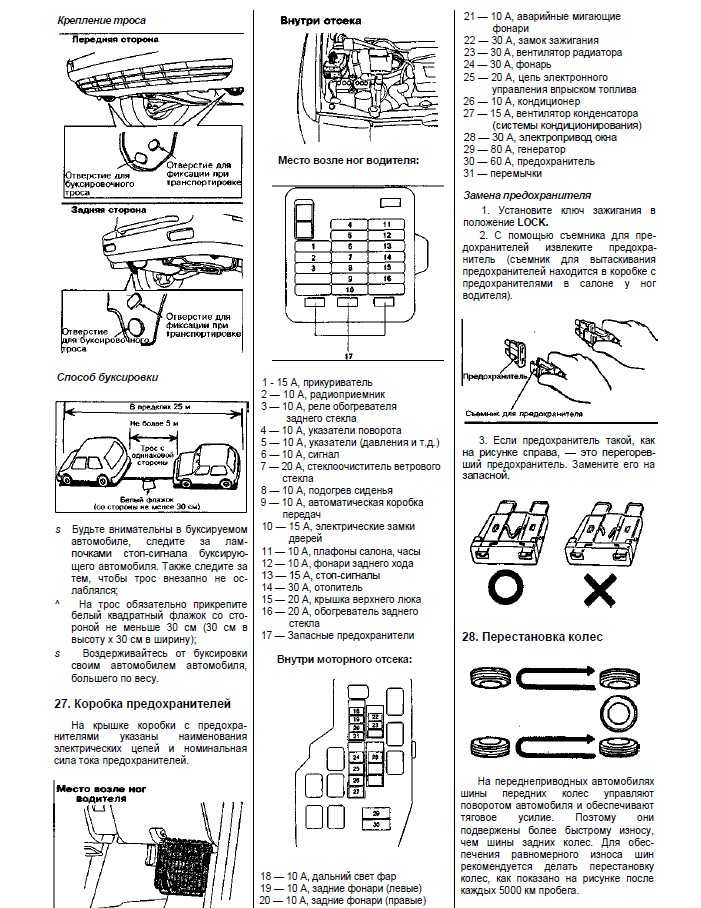

В моделях Авенсис T270 установлены два основных блока предохранителей. Место их монтажа:

• в моторном отсеке со стороны левого крыла;
• в нижней части с левой стороны от руля – в салоне.

В салоне предусмотрена установка двух дополнительных релейных блочков. Они расположены под приборной панелью в центральной части. Также предусмотрены дополнительные системы управления и защиты электрооборудования. Они расположены в различных частях кузова и моторного отсека.

Назначение пред-ей

Блок, который расположен в отсеке силового агрегата, состоит из релейной части и плавких защитных элементов. Релейная схема состоит из:

R1, R2, R7, R8 – вентилятор радиатора;

R3, R4 – противотуманное освещение;

R5 –управление силовым агрегатом;

R6 – фары;

R9 – освещение салона;

R10 – лючок бензобака;

R11, R12 – диммер.

Предохранители предназначены для защиты следующих элементов:

1 – освещение пространства нахождения ног, багажного отделения, порогов дверей и индивидуальная подсветка (10А);

2 – мультимедийная система (20А);

3 – корректировка положения руля, автозапуск, ПДУ (10А);

4, 9, 15, 23, 24, 25, 37, 40, 48, 49, 57 – резерв;

5 – кондиционер, автозапуск, электропривод регулировки сидений и стеклоподъемников (10А);

6 –регулирование впрыска топлива (7.5А);

7 – центральный замок (25А);

8 – мультимедиа (30А);

10 – блокировка руля (20А);

11 – контроль состояния отработавших газов (20А);

12 – AM2 (30А);

13 – автоматика работы дроссельной заслонки (10А);

14 – поворотники и сигнализация аварийной остановки (10А);

16 – AM2 №2 (7.5А);

17, 42 – кондиционер (50А);

18, 46 – ABS, VSC (50А);

19, 20 – вентилятор радиатора (30 и 40А);

21 – дворники фар (30А);

22 – IP/JB (120А);

26 – H-LP MAIN (50А);

27 – P/I (50А);

28 – подогрев топлива (50А);

29 – ручной тормоз (50А);

30, 31 – электроусилитель руля (80А);

32 – ALT (140А);

33 – насос топливоподачи (30А);

34 – сигнал (15А);

Универсал Авенсис Т270 после рестайлинга

35 – лючок бензобака (15А);

36 – EDU (20А);

38 – автозапуск (40А);

39, 41, 43, 45 – дополнительный отопитель (30А);

44 – электрическая регулировка положения сидений (30А);

47 – подогрев пространства под стеклоочистителями (20А);

50 – розетка (15А);

51, 52 – ближний свет передних фар, соответственно левой и правой (15А);

53, 54 – дальний свет передних фар, соответственно левой и правой (15А);

55, 58 – EFI (10А);

56 – системы выпуска отработанного топлива, подачи и контроля потока воздуха (10А);

59, 60 – вентилятор радиатора (5А).

 Зоны действия модулей и защиты электрооборудования, находящиеся в салоне.

Основной блок:

1 – запуск (7.5А);

2 – противотуманки (15А);

3 – ходовые огни (7.5А);

4 – противотуманные фонари, CIG (25А);

5 – центральный замок, двойное закрытие дверных замков (25А);

6, 19, 22 – резерв;

7 – STOP (10А);

8 – разъем для подключения диагностического оборудования (7.5А);

9 – фара заднего хода, зарядная система, световая сигнализация аварийной остановки, обогрев заднего стекла, кондиционер, камера заднего вида, программа помощи при парковке, оповещение о не пристёгнутом водителе (10А);

10 – автозапуск, вентилятор радиатора, люк, зеркало обзора заднего вида в салоне с антибликовым покрытием (10А);

11 – омывающий комплекс переднего и заднего стекла (15А);

12 – дворник заднего стекла (15А);

13 – датчик дождя и дворники лобового стекла (30А);

14 – кондиционер (10А);

15 – SEAT HTR (20А);

16 – приборная панель (7.5А);

17 – IGN (7.5А);

18 – задняя противотуманка (7.5А);

20 – корректировка положения руля (30А);

21 – обогрев внешних зеркал (10А);

23 – регулировка положения внешних зеркал, блокиратор переключения передач, мультимедийная установка, розетка (7.5А);

24 – CIG (15А);

25 – люк (20А);

26, 27 – задние стеклоподъемники правой и левой стороны (20А);

28 – стеклоподъемник переднего пассажира (20А);

29 – программа помощи при парковке, подогрев зоны стеклоочистителей, ручной тормоз, переключатель передач на рулевой колонке, корректировка положения руля, электрический усилитель руля (10А);

30 – PANEL (7.5А);

31 – TAIL (10А).

R1 – передние противотуманки;

R2 – резерв;

R3 – приборная панель;

R4 – розетка.

Другие причины отказа подсветки

Иногда щиток приборов перестаёт гореть по иным причинам. Самые распространённые из них следующие:

• Перегоревшие лампочки или светодиоды. Чтобы определить выход из строя ламп, необходимо вытащить приборку, но сделать это будет непросто. Неисправные осветительные приборы, как и предохранители, не подлежат ремонту. Их нужно заменить. Если лампочки перегорают часто, желательно в разумные сроки проверить проводку автомобиля мультиметром или обратиться к автоэлектрику. Нередко причиной этого становится неквалифицированная замена обычных ламп светодиодами;
• Сгорела контактная плата приборной панели. Из-за чрезмерного износа или частых перепадов напряжения в бортовой сети она может выйти из строя. Деталь состоит из микросхем. Диагностировать и ремонтировать её в домашних условиях практически невозможно. Поэтому её придётся менять. Плата стоит около 400-600 рублей. Для замены придётся разобрать приборную панель;
• Обрыв проводки. Повреждение может случиться в одном или в нескольких местах. Чтобы выявить дефектный участок, нужно прозванивать мультиметром все провода. Иногда на это уходит несколько часов. Без хорошего знания электрических схем и автоэлектрики зачастую сложно определить эту неисправность. Иногда приборная панель может не гореть из-за окисленных или загрязнённых контактов. Чистка контактных соединений поможет вернуть работоспособность детали. В редких случаях проблема вызывается иными неисправностями.

Эксплуатация автомобиля с негорящей приборкой не запрещена законом. Но ездить с такой поломкой неудобно и некомфортно, поскольку в тёмное время суток не видны показания приборов, отсутствует информация о состоянии авто. Поэтому такая езда рискованна. Кроме того, это может сопровождаться и другими, более серьёзными неисправностями. Они нередко запрещают использование машины. Поэтому рекомендуется в разумные сроки диагностировать и устранить проблему. К счастью, обычно это можно сделать самостоятельно. И лишь обрыв проводки требует вмешательства электрика.

Схема предохранителей рено меган 2 – RenoStar

Renault megane 2 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах с кузовами хетчбэк, седан, универсал. Седан собирали на заводе в Турции, а остальные модификации во Франции.

В некоторых странах универсалы Megane 2 продавали под другим названием – Megane Grand Tour. Мы покажем где расположены блоки с предохранителями и реле в рено меган 2 поколения, а так видео пример как к ним добраться.

Так же фотографии блоков и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.

Блоки с предохранителями под капотом

Под капотом рено меган 2 поколения находятся 3 блока с предохранителями. Как к ним добраться можете посмотреть в данном видео.

Плавкие вставки на аккумуляторе

Данный блок расположен на плюсовой клемме аккумуляторной батареи.

1. 30А — Электронный блок управления в салоне
2. 350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека
3. 30А — Коммутационный блок моторного отсека

Коммутационный блок

Фото — схема

Описание

Официальное руководство по эксплуатации, устройству и техническому обслуживанию автомобилей Renault Megane 3, выдается каждому покупателю автомобиля, вместе с основными документами.

Расположение блока предохранителей

Большая часть плавких предохранителей, защищающих электропроводку “семерки”, находятся в едином блоке, расположенном под капотом авто. Кроме предохранителей, блок содержит группу реле, которые отвечают за включение электроприборов, например, обогрев заднего стекла или головного света.

Монтажный блок ВАЗ 2107 находится под капотом возле лобового стекла, напротив пассажирского сиденья. В зависимости от года выпуска, “семерки” оборудовались двумя типами блоков предохранителей: “старым” и “новым”. Конструкции обоих типов блоков имеют небольшие различия, поэтому их особенности и электрические схемы следует рассматривать отдельно.

Важно: независимо от типа подачи топлива (карбюратор или инжектор) схемы одного (старого или нового) типа блоков предохранителей “семерки” одинаковы. Оба типа блоков могут быть установлены на инжекторные и карбюраторные модели

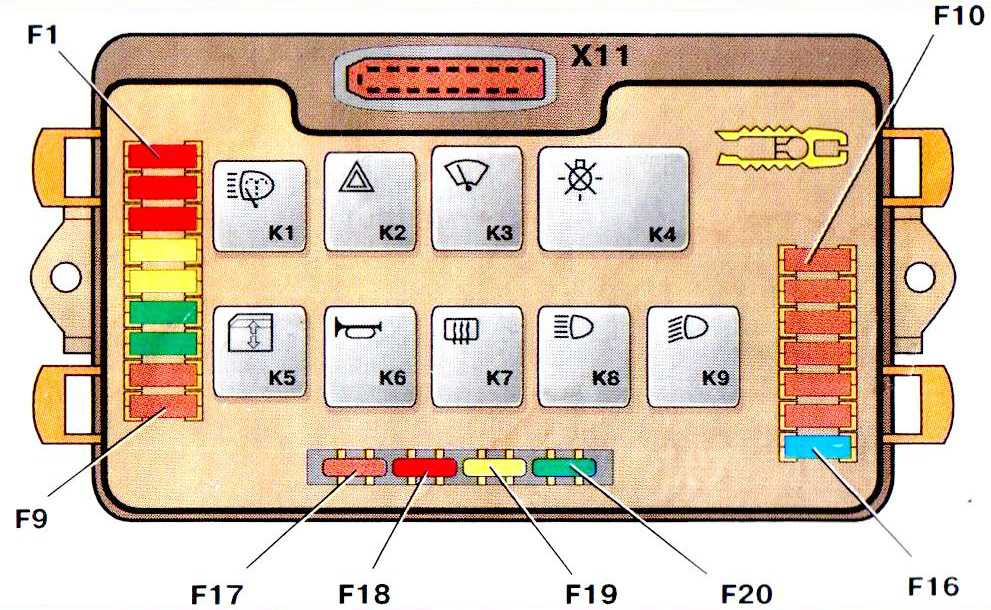

Монтажный блок ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

Описание реле: К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар; F1–F20–плавкие предохранители; Х11 – выводы колодки жгута проводов

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя

Цепи, которые защищает предохранитель

Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации

Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)

Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

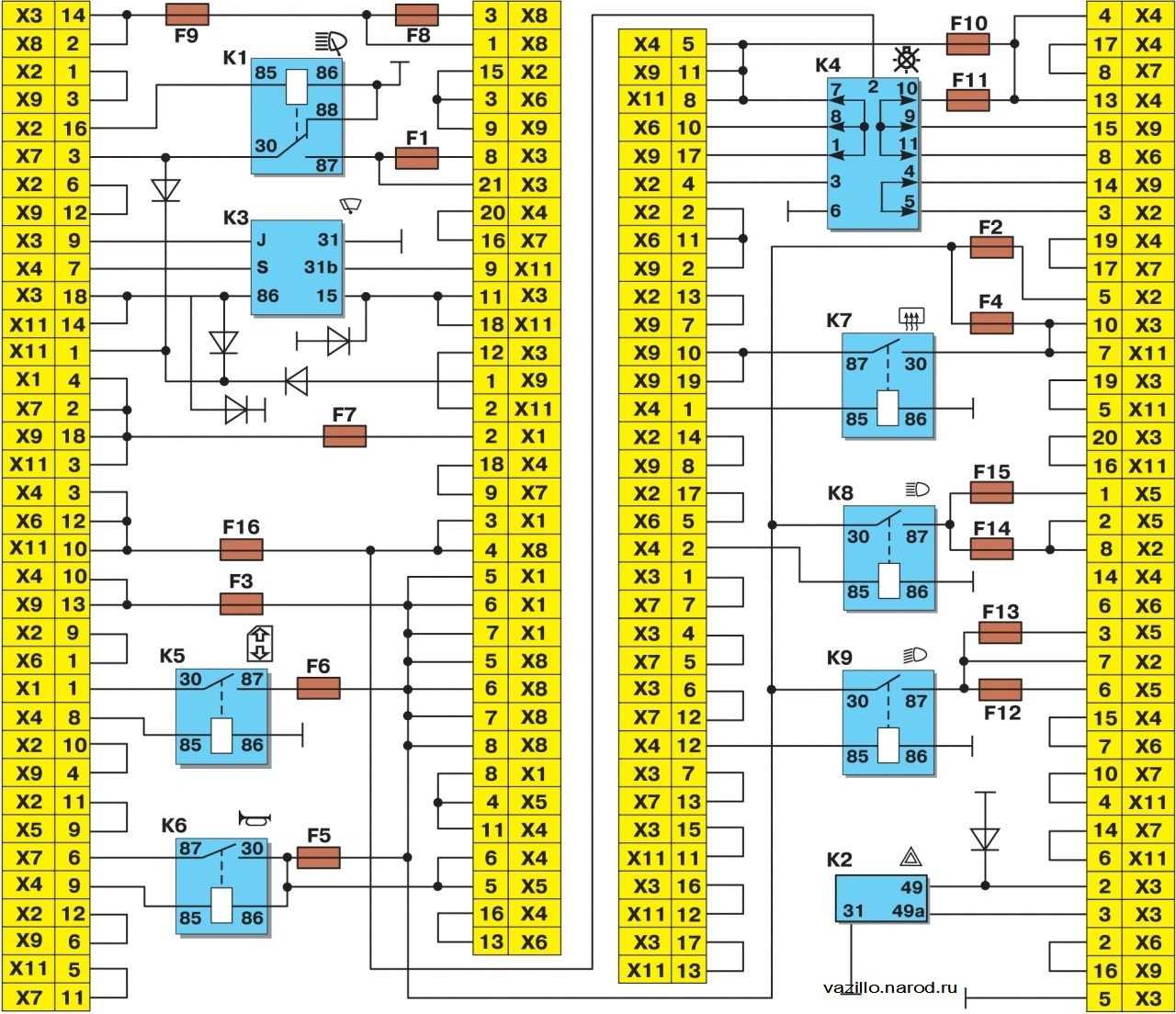

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Описание реле: К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар;

Комплектация монтажных блоков ВАЗ-2113, 2114, 2115.
