Самостоятельно меняем помпу на автомобиле «лада приора»

Замена помпы на 16-клапанной Приоре — фото и , цена

Замена помпы на 16-клапанной Приоре

Система охлаждения двигателя предотвращает его перегрев и создает комфортные условия для работы. В случае неисправности в ней происходит обрыв ремня, гнутся клапана, а ремонт этих деталей потребует больших затрат.

Начали замечать посторонний шум при езде на автомобиле? Потекла охлаждающая жидкость? Пора залезть под капот и проверить состояние помпы.

Помпа

Помпа – деталь, в корпусе которой располагаются вал с закрепленной на нем крыльчаткой и подшипник. Помпа автомобиля или водяной насос обеспечивает охлаждение двигателя, посредством циркуляции предназначенной для этого жидкости. Во избежание перегрева автомобиля необходимо регулярно проверять работоспособность помпы.

Основные неисправности

Главная причина поломки помпы – сбои в работе подшипника. Можно выделить следующие неисправности этой детали:

  1. Заклинивает подшипник. Если при заведенном двигателе появился свист или гул с правой стороны двигателя, пора произвести замену помпы. При нехватке смазки в подшипнике он перестает крутиться, что приводит к обрыву ремня ГРМ.
  2. Образование люфта на подшипнике. Если при осмотре машины вы обнаружили следы охлаждающей жидкости на корпусе помпы – первый признак того, что помпа отработала свой ресурс.
  3. При появлении запаха охлаждающей жидкости в салоне, гула при заведённом автомобиле или следов протекания антифриза, следует заменить помпу.

Зачем нужна замена

Помпа – важная деталь машины, в случае ее поломки двигатель автомобиля перестанет охлаждаться, что приведет к серьезным неисправностям:

  1. Перегрев двигателя. Сбои в системе охлаждения приводят к перегреву двигателя.
  2. Обрыв ремня ГРМ. Заклинивающий подшипник или образовавшийся на нем люфт приводят к повреждению ремня газораспределительного механизма.
  3. Поломка клапанов. Оборвавшийся ремень ГРМ гнет клапана, двигатель выходит из строя и требует серьезного ремонта.

Эксплуатацию автомобиля можно продолжать при наличии небольшой течи охлаждающей жидкости и при недавно появившемся гуле. Но стоит понимать, что маленькая течь перерастет в большую, а подшипник вскоре заклинит и чем дешевле помпа, тем раньше это случится. Лучше не доводить двигатель до перегрева и своевременно заняться заменой помпы на приоре.

Советы по выбору

Нижний порог стоимости помпы — 500 рублей. Цена зависит от производителя, к примеру, деталь марки Luzarобойдется в 970 рублей.

Независимо от цены и бренда, замену помпы рекомендуется производить каждые 50000км.

Чтобы не нарваться на подделку, следует покупать запчасти в крупных магазинах, проверять наличие гарантийного талона с печатью и прокладки в упаковке, голографической наклейки на помпе.

Замена

Произвести замену помпы можно самостоятельно, для этого потребуются: головка на 10, кусачки, отвертка, бита с 6 углами, маленькая трещотка.

  1. Автомобиль загоняем на эстакаду, откручиваем защиту картера и двигателя, чем освобождаем доступ к двигателю. Открываем капот и с левой стороны радиатора откручиваем заглушку и сливаем антифриз. Если предполагается заливать обратно эту же жидкость, тогда подставляем ведро под радиатор.
  2. На лицевой части блока цилиндров ищем болт и откручиваем его. Сливаем антифриз с двигателя также в ведро.
  3. Снимаем пластиковую декоративную накладку на двигателе, для этого ее нужно просто потянуть вверх.
  4. Соединяем трещотку с битой и отворачиваем болты, держащие переднюю крышку ремня ГРМ.
  5. Выставляем верхние шкивы по меткам на задней крышке ремня ГРМ.
  6. Отворачиваем два ролика натяжителя ремня газораспределительного механизма.
  7. Снимаем ремень с шестерней.
  8. Откручиваем два верхних зубчатых шкива, а затем вытаскиваем их.

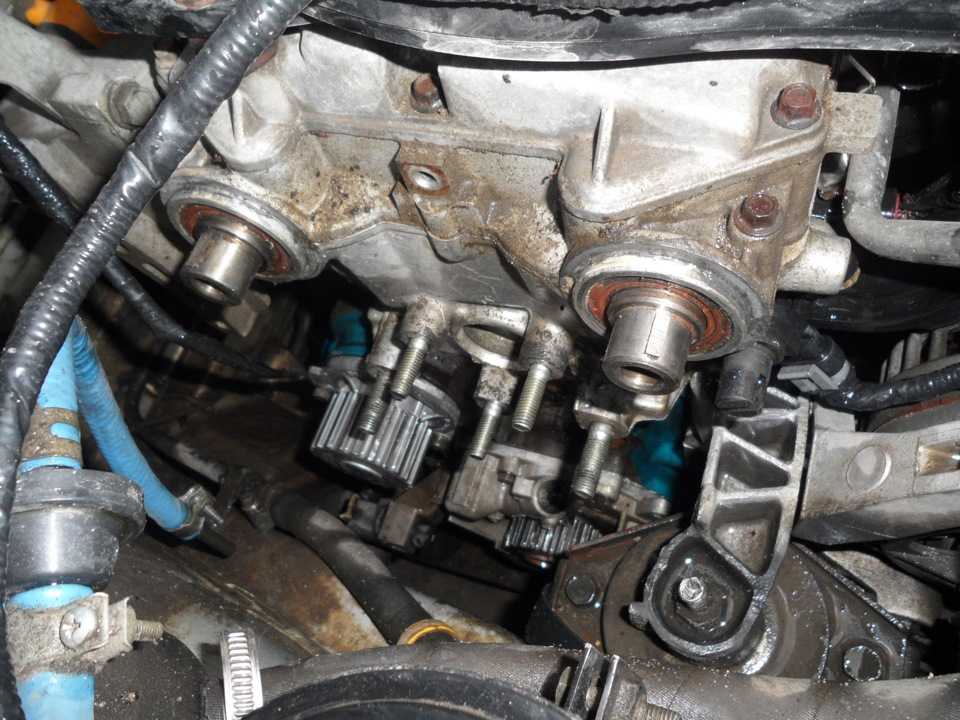

  9. С помощью головки на 10 откручиваем 6 болтов на задней крышке привода газораспределительного механизма и вытаскиваем ее.
  10. Вооружившись трещоткой, откручиваем 3 винта крепления насоса.
  11. За отлив на корпусе поддеваем отверткой помпу и извлекаем ее.
  12. Очищаем посадочное место помпы от грязи, остатков старой прокладки сухой тряпкой.
  13. На новой помпе смазываем небольшим количеством герметика место посадки прокладки.
  14. Одеваем прокладку и также смазываем.
  15. Помпу устанавливаем на двигатель так, чтобы отверстие в ее корпусе смотрело вниз в ближайшее отверстие к фильтру.
  16. Закручиваем болты, держащие насос.
  17. Замена помпы произведена. Собираем все детали в обратной последовательности. Не забудьте залить охлаждающую жидкость.

Итог

При малейших признаках неисправности насоса, рекомендуется провести осмотр и его замену. В противном случае нарушится система охлаждения автомобиля и перегрев двигателя будет неизбежен. А его ремонт потребует более серьезных финансовых вложений.

http://mylada.net

Как определить необходимость замены помпы

Замена водяного насоса Приоры. Предупреждение! Запрещается поворачивать коленчатый и распределительный валы после того, как снят ремень привода распределительного вала, иначе поршень может ударить по клапанам. Износ подшипника насоса (свидетельствует об этом повышенный шум при его работе) и течь охлаждающей жидкости из насоса являются основными дефектами водяного насоса.

Описание

ШАГ №
1 Нужно отсоединить провод от клеммы аккумуляторной батареи с минусом.
2 Далее, следует слить охлаждающую жидкость.
3 Затем устанавливается поршень первого цилиндра в положение верхней мертвой точки.
4 Потом снимается натяжной ролик.
5 За натяжным роликом снимается зубчатый шкив распределительного вала.
6 Необходимо отвернуть 4 болта и гайку крепления и заняться снятием задней крышки ремня привода распределительного вала.
7 Вставить отвертку в паз, аккуратно отделить насос от блока и снять его.
8 Затем нужно снять прокладку с насоса. Если она повреждена, то нужно ее заменить.
9 Потом, если охлаждающая жидкость дает течь через дренажное отверстие, то необходимо сменить водяной насос (если сальник поврежден).
10 Если валик насоса дает заметный осевой люфт (или подшипник поврежден), также требуется замена.
11 Если обнаружены сколы, трещины, выкрашивания на зубчатом шкиве, крыльчатке и корпусе насоса, его тоже меняют.
12 Нужно проверить затяжку стопорного винта подшипника насоса. Надо затянуть винт при необходимости.
13 Далее, надо установить насос в обратном снятию порядке. При этом номер на детали обязательно должен быть направлен вверх.
14 И в конце надо установить остальные детали в порядке, обратном снятию.

Помпа для воды Luzar

Шкив распределительного вала при этом надо установить выступающей частью ступицы к двигателю. Потом нужно проверить совпадение меток верхней мертвой точки на задней крышке ремня привода и шкиве распределительного вала. Последним действием будет регулирование натяжения ремня привода распределительного вала, и только после этого заливают охлаждающую жидкость.

Водяной насос(помпа) может выйти из строя по двум основным причинам — износ подшипника или сальника. При износе подшипника будет слышен отчетливый гул, который и является признаком того, чтобы подшипник гудит и такую помпу нужно менять. Если во время не произвести замену помпы с неисправным подшипником это может привести к ее заклиниванию.

Второй причиной неисправности помпы является течь из под сальника. Если вы заметили, что у вас стал уходить антифриз или тосол, одна из причин как раз таки в помпе. Проверьте, нет ли подтеков жидкости в том месте, где располагается помпа.

Если есть, скорее всего помпа потекла. В этом случае эксплуатация автомобиля не желательна, но возможна при условии того, что вам придется постоянно доливать охлаждающую жидкость.

Еще одним признаком неисправности помпы является износ ремня ГРМ. При разбитом подшипнике, помпа может слегка «гулять» , что и вызовет подъедание ремня, и как следствие ремень грм может порвать и тогда придется столкнуться с капиталкой мотора, так как клапана загнет.

При выборе помпы приобретайте обязательно ту, которая подходит для вашего мотора. Помпа для 16 клапанного двигателя не подойдет для 8 клапанного. Отличие в замене водяного насоса в том,что на 8 клапанном моторе 1 шкив, а на 16 клапанном 2 шкива. . Кстати из этой статьи вы можете узнать как заменить топливный насос на Ладе Приоре.

После того как слили жидкость снимаем верхнюю декоративную крышку, ремень генератора, а затем переднюю крышку ГРМ, она состоит из двух частей.

Теперь необходимо выставить метки ГРМ, чтобы при сборе не ошибиться с выставлением зажигания.

Если у вас автомобиль с кондиционером, необходимо с помощью накидного ключа на 13 мм открутить кронштейн для ролика-натяжителя ремня генератора и кондиционера с гуром.

Следующий шаг это снятие шкива коленвала. Для этого снимаем правое переднее колесо и грязезащитные щитки. Далее опять включаем 5 передачу и нажимаем на тормоз. Шкив будет зафиксирован и его можно смело откручивать. Снимаем шкив и ремень ГРМ.

Далее откручиваем 6 болтов крепления крышки и затем аккуратно снимаем ее с двигателя.

Откручиваем 6 болтов крепления помпы, аккуратно поддеваем ее отверткой и вытаскиваем ее. При установке новой помпы, необходимо промазать тонким слоем герметика прокладку и закрутить помпу на место. Далее производим сборку в обратной последовательности, учитывая метки ГРМ.

Замена помпы Лады Приора 8 и 16 клапанов своими руками

Основной причиной, которая вызывает необходимость замены помпы, является начало протекания системы охлаждения. В случае если автовладелец обнаружил вытекание, можно еще какое-то время продолжать движение, однако лучше его ограничить проездом к ближайшей станции технического обслуживания или же к собственному гаражу.

Обычно причиной выхода помпы из строя является поломка подшипника или сальника. В такой ситуации поврежденная деталь однозначно подлежит замене на новую и исправную.

Замена помпы в Ладе Приора своими руками

Для того чтобы произвести замену помпы, как упрощенно называют автолюбители водяной насос, потребуется следующий инструментарий:

  • набор гаечных ключей и других средств, при помощи которых можно будет снять ремень ГРМ и натяжной ролик;
  • плоские отвертки;
  • ключи на 10 и 17 миллиметров;
  • головка шестигранной формы на 5 миллиметров.

Сам процесс снятия помпы двигателя на 8 или 16 клапанов не представляет особого труда.

Для этого следует открутить три болта с шестигранными головками, после чего она аккуратно снимается. Между тем гораздо более кропотливым является подготовка к ремонту. Предварительно надо сделать следующее:

  • слить остатки охлаждающей жидкости из системы;
  • снять ремень ГРМ и натяжной ролик;
  • следует учесть, что ремонт требует много времени, потому необходимо подгадать время, чтобы не отрываться от процесса.

Чтобы облегчить доступ к водяному насосу, требуется снятие задней крышки ГРМ. Это является довольно трудоемким процессом, ибо шкивы распределительных валов крепятся на мощных болтах, что потребует наличие комплекта инструмента из числа вышеперечисленного. Затем с распределительных валов снимаются шпонки во избежание риска их потери в ходе ремонтных работ.

После того как задняя крышка уже снята, при помощи ключа с шестигранными головками (насадками) на 5 миллиметров следует отвернуть три болта, которые и крепят нашу помпу. После того как болта откручены, это значит, что насос готов к снятию

Следует помнить, что снимать помпу необходимо осторожно, а чтобы облегчить процесс, желательно использовать тонкую отвертку, используемую в качестве рычага. Это поможет отсоединить корпус помпы от стенки двигателя. Сразу после этого постарайтесь проверить на самой помпе или на двигателе в том месте, где она крепилась, наличие прокладки, которую в случае необходимости также нужно заменить

Сразу после этого постарайтесь проверить на самой помпе или на двигателе в том месте, где она крепилась, наличие прокладки, которую в случае необходимости также нужно заменить.

В процессе установки следует выполнять вышеприведенные операции в обратной последовательности

Важно также обратить внимание на то, чтобы дренажное отверстие было направлено вниз. При выполнении всех перечисленных советов и рекомендаций вероятность успешного ремонта значительно повышается

Причины неисправности

Водяной насос двигателей Приоры является очень ненадежным элементом,
поэтому пренебрегать его заменой при смене ремня не рекомендуется, лучше менять
комплект полностью.

Итак, поговорим об основных неисправностях помпы, при которых она подлежит обязательной замене:

  1. Течь. В водяном насосе имеется специальное отверстие для отвода охлаждающей жидкости при не герметичности сальника. Со временем, уплотнительный сальник на валу под воздействием высоких температур становится менее эластичным и начинает пропускать ОЖ. Обнаружить подтек можно заглянув под крышку ГРМ.
  2. Износ подшипника. При такой проблем помпа начинает очень сильно скрипеть и греметь на холодном двигателе, с прогревом данные симптомы могут исчезать. Определить без снятия ремня данную проблему тяжело и легко можно спутать с износившимися роликами.
  3. Крыльчатка. При обрыве или провороте крыльчатки нарушается циркуляция ОЖ в автомобиле, следовательно, двигатель авто начинает перегреваться что может привести к большим затратам на его ремонт.
  4. Клин. Самая страшная и неприятная поломка помпы. Клин помпы обязательно сопровождается обрыв ремня ГРМ и, следовательно, загибом клапанов, что при проведении ремонта довольно дорого.

Помпа со сломанной крыльчаткой

Пошаговая инструкция по замене помпы на авто «Лада-Приора» самостоятельно

Необходимо заметить, что заменить водяную помпу на автомобиле «Лада-Приора» нельзя, не осуществив демонтажа генераторного привода двигателя.

Необходимые инструменты

При замене на автомобиле «Лада-Приора» водяной помпы потребуются следующие инструменты:

  • рожковые ключи №o10, №o15, №o17;
  • накидные ключи №o15, №o17;
  • ключ-шестигранник №o5;
  • две отвёртки различного размера;
  • ключ специальной конструкции для осуществления установки натяжного ролика либо съёмник для стопорных колец;
  • ключ Torx T-30, используемый для отворачивания пяти винтов, которыми закреплена передняя верхняя крышка ГРМ привода;
  • лопатка монтажная.

Фотогалерея: набор инструментов для замены водяной помпы на «Приоре»

Порядок действий состоит в выполнении следующих операций:

  1. Отсоединяется провод от минусовой клеммы аккумулятора.

  2. Сливается с ЖОС автомобиля используемая охлаждающая жидкость.

  3. Для удобной работы можно демонтировать адсорбер (необязательно отключая все его коммуникационные связи).

  4. На следующем этапе снимается защитный пластиковый кожух двигателя, а также кожух защиты ремня, который приводит в действие газораспределительный механизм (аббревиатура — ГРМ).

  5. С помощью домкрата поднимается правая передняя часть авто, вывешивается переднее по ходу движения, правое колесо.
  6. Его необходимо демонтировать для обеспечения доступа к болтам крепления кожуха ремня ГРМ.

  7. Устанавливается по меткам положение механизма ГРМ (дополнительно, для удобной последующей работы, можно сделать с помощью белой краски свои метки).

  8. Снимаются также ролики, приводные шкивы обоих распределительных валов, защитный кожух ремня ГРМ, для чего необходимо слегка ослабить зажим натяжного ролика.
  9. Снимается ремень ГРМ.
  10. Шестерни обоих распредвалов откручиваются после их предварительного стопорения каким-либо плоским инструментом (при этом делать это нужно аккуратно, чтобы не повредить их зубья).

  11. Для демонтажа водяной помпы автомобиля откручиваются крепёжные болты, которые выполнены под ключ-шестигранник с размером №o5.
  12. Необходимо их вывернуть и, постукивая по корпусу помпы, а также используя отвёртку, вставленную в паз, попытаться вытащить водяной насос.

  13. Возможно, будут сливаться остатки ОЖ, поэтому предусматривается какая-либо ёмкость для её сбора (нужно быть осторожным при выполнении этого этапа).
  14. Если на корпусе двигателя осталась приклеенной прокладка помпы, то её нужно извлечь (эта деталь заменяется на новую при последующей установке).

Сборка производится в обратной последовательности.

Монтаж водяной помпы выглядит следующим образом:

  1. Проверяется затяжка винта, который стопорит подшипник, установленный в корпусе ВН.
  2. Винт при необходимости затягивается.
  3. Устанавливается новая помпа таким образом, чтобы номер изделия оказался вверху.

  4. Зажимаются крепёжные болты.
  5. Монтируется кожух из пластика.
  6. Закрепляются оба распредвальных шкива, а также ролики ГРМ.
  7. Надевается по заранее нанесённым меткам зубчатый ГРМ ремень двигателя.

  8. С помощью колеса проворачивается коленвал двигателя.
  9. Корректируется предусмотренная заводом-изготовителем натяжка, а также положение ремня в пазах шкивов и на роликах.

  10. Доливается используемая охлаждающая жидкость.
  11. Подключаются все снятые провода, шланги.
  12. Подсоединяется привод генератора.

  13. Запускается двигатель для осуществления проверки.

Признаки неисправностей

Хочу сразу заметить, что с целью определения неисправностей в составе водяного насоса потребуется снимать узел и разбирать его. Только этот метод дает реальную возможность увидеть образовавшиеся следы коррозии, признаки кавитации и загрязнения.

Практика наглядно показывает, что подобное происходит на самых разнообразных машинах:

  • ВАЗ 2107;
  • Фольксваген Пассат;
  • ФФ2, то есть Форд Фокус 2 поколения;
  • Лада Гранта;
  • Киа Спектра;
  • Шевроле Авео;
  • Ауди А5;
  • Ниссан Кашкай;
  • Митсубиси Аутлендер;
  • Тойота Камри;
  • Шкода Октавия и пр.

Причем везде ситуация примерно одинаковая. То есть невозможно определить наличие проблем, не разобрав и не заглянув внутрь водяного насоса системы охлаждения.

Потому основной упор делается на косвенные признаки. С их помощью водитель получает возможность заблаговременно диагностировать неполадку, и предотвратить серьезные последствия.

Различают следующие косвенные признаки:

  • Появляется тонкий свист без прерываний в процессе работы двигателя. Причем исходит он из зоны шкива распредвала ДВС. Свист сообщает о том, что выше из строя подшипник;
  • Подтеки жидкости охлаждения. Следы антифриза можно заметить непосредственно на силовом агрегате, либо же под днищем машины, то есть на асфальте;
  • Люфт насоса. Чтобы проверить его наличие, просто ухватитесь рукой за шкив помпы, и попробуйте раскачать устройство вниз и вверх.

Не стоит забывать о возможном завоздушивании системы, из-за чего антифриз не выполняет полноценно свои функции, мотор перегревается и происходят ряд вытекающих из этого поломок. Тут будет правильно напомнить об удалении воздушной пробки из системы охлаждения. Еще обязательно почитайте материал про проверку крышки расширительного бачка, имеющего непосредственное отношение к системе охлаждения ДВС.

Я не буду рассказывать о том, как меняется насос. Обычно замена выполняется согласно руководству по эксплуатации от автопроизводителя. Смысл сводится к тому, чтобы слить жидкость охлаждения, отключить патрубки, предварительно обесточить авто, и демонтировать проблемный узел.

Конструкции и расположение у всех насосов разные, потому универсальной инструкции не существует. Можете найти в сети видео, либо просто отдать машину в автосервис.

Основная функция помпы в автомобиле «Лада Приора»

Водяная помпа создаёт давление антифриза в охладительной рубашке мотора. В сущности, это обыкновенный центробежный насос, давление в котором создаётся стальной крыльчаткой, которая постоянно вращается с огромной скоростью.

Помпа охлаждающая на «Ладу Приору», новая, в упаковке

Остановка помпы приведёт к перегреву мотора. А если водитель попробует продолжить движение без нормального охлаждения двигателя, этот двигатель попросту заклинит. И отремонтировать его будет очень непросто.

Признаки неисправности водяной помпы на «Приоре»

Существует ряд характерных признаков, позволяющих водителю понять, что с системой охлаждения мотора что-то не так:

  • течь антифриза. Потёки охлаждающей жидкости могут быть видны как на моторе, так и на асфальте под машиной. Вытекать антифриз может как из пробитого радиатора, так и из-под помпы, герметичность которой нарушается;
  • повышенный расход антифриза. Ещё один косвенный признак. Дело в том, что заметить утечку охлаждающей жидкости, о которой шла речь в предыдущем пункте, водителю удаётся далеко не всегда, поскольку она может быть очень незначительной. Но если водитель регулярно контролирует уровень антифриза в системе, то увидев его постепенное уменьшение, он поймёт: помпа понемногу подтекает;
  • свист. Он раздаётся из-под капота машины и со временем может нарастать. Свист очень высокий и на первых порах не слишком громкий. Причина появления этого звука — в разрушившемся подшипнике помпы. В помпе на «Приоре» подшипники шариковые. Когда подшипник разрушается, вылетевшие из сепаратора шарики начинают тереться о внутренние стенки помпы, а водитель слышит свист;

  • коррозия. Возникает она из-за некачественного антифриза. Как правило, больше всего от неё страдает крыльчатка помпы. Из-за ржавчины её вращение может замедлиться, а в особо тяжёлых случаях крыльчатка может проржаветь настолько, что просто остановится. Такая ситуация особенно часто наблюдается на машинах, которые долгое время не эксплуатировались;

  • кавитация. Плохой антифриз вызывает не только коррозию, но и повышает образование вакуумных пузырьков при вращении помпы. Когда такой пузырёк сталкивается с внутренней поверхностью устройства, он схлопывается, причём сила схлопывания настолько велика, что может вырвать кусочек металла из внутренней поверхности помпы. Со временем таких повреждений становится всё больше и помпа приходит в полную негодность;

  • смолистые отложения. Причина всё та же: плохой антифриз. Химический налёт обычно скапливается на крыльчатке помпы. Он не так разрушителен, как кавитация. Но если помпу долгое время не промывали, отложения вполне могут вызвать её остановку и последующий перегрев мотора.

Проверка помпы без её снятия

Большинство неисправностей помпы обнаруживаются только после снятия и полной разборки этого устройства. Только разобрав помпу, можно увидеть внутри смолистые отложения, а также следы коррозии и кавитации, о которых говорилось выше. Но есть несколько признаков, позволяющих установить неисправность помпы без её снятия. Перечислим их:

  • люфт центрального вала или всей помпы. Для того чтобы выяснить, есть ли на помпе люфт, достаточно просто взяться рукой за шкив помпы и покачать его вниз и вверх. Если повреждён вал помпы или её подшипник — люфт будет ощутимым;
  • течь антифриза. Об этом признаке уже упоминалось выше. Здесь следует добавить лишь один нюанс: помпа на «Приоре» находится под металлическим кожухом системы ГРМ. И если водитель хочет наверняка убедиться в том, что течёт именно помпа, этот кожух ему придётся снять. Снимать саму помпу при этом не нужно;
  • свист сломанного подшипника. Об этом тоже говорилось выше, но здесь обязательно следует упомянуть вот что: не следует путать свист неисправной помпы со свистом неисправного генератора. Ломаясь, эти устройства свистят, но делают они это по-разному: свист помпы очень высокий и тихий, а свист генератора — громкий, низкий и иногда переходящий в скрежет.

Возможность установки на «Ладу-Приору» дополнительного водяного насоса

Одним из недостатков отопителя на автомобиле «Лада-Приора» является его низкая эффективность при работе двигателя на малых оборотах в холодное время года, из-за недостаточной циркуляции охлаждающей жидкости. Поэтому салон автомобиля прогревается медленно и недостаточно, что вызывает определённый дискомфорт у водителя и пассажиров.

Существуют некоторые требования, которые необходимо выполнить для получения качественного результата после установки дополнительной электропомпы.

К ним относятся следующие моменты:

  • установленное изделие не должно создавать в радиаторе отопителя избыточное давление при эксплуатации, чтобы избежать повреждений патрубков либо образования трещин;
  • имеет смысл произвести замену термостата и установить этот компонент с увеличенной температурой по открытию (90–95 градусов по Цельсию) в связи с тем, что при возрастании скорости в циркуляции ОЖ детали двигателя будут медленнее прогреваться, увеличивая износ силового агрегата.

Для решения этой проблемы можно установить в систему охлаждения силового агрегата дополнительную водяную помпу, что позволит качественно улучшить обогрев салона авто даже при работе двигателя на холостом ходу. Подобная технология не нова. Инженеры её уже давно используют. В качестве примера можно привести немецкие автомобили BMW либо Mercedes Benz.

Выбор устройства

Как правило, в качестве дополнительной водяной помпы на автомобиль «Лада-Приора» подходят устройства различных изготовителей.

Это, к примеру, могут быть бренды от:

  • компании Bosch;
  • фирмы «Элара»;
  • фирмы «Адверс».

Видео: положительный эффект от установки на «Ладу-Приору» дополнительной электропомпы

Однако чаще всего на «Ладу-Приору» монтируется водяная электропомпа, устанавливаемая на автомобили «Газель». Это может быть конструкция старого либо нового образца, но принцип действия у обоих одинаков: за счёт разряжения на входе при работе изделия возникает прокачивающая сила, которая и перегоняет охлаждающую жидкость по системе. По сути — помпа с автомобиля «Газель» является классическим центробежным насосом.

Конструкция варианта новой помпы гораздо более удачная и вызывает меньше нареканий у автолюбителей. И также она является менее шумной при эксплуатации. Основной неисправностью, с которой сталкиваются автомобилисты при использовании такого электронасоса — это его протекание.

Установка и подключение дополнительного электронасоса

Для оборудования автомобиля дополнительной водяной электропомпой также потребуется обычное реле, которое имеет нормально разомкнутые контакты (это может быть реле зажигания либо стартера от автомобиля ВАЗ 2105, ВАЗ 2108). В нём необходимо замкнуть контакты №o86 и №o30. И также потребуется армированный шланг, хомуты для зажима патрубков.

Дополнительная помпа может быть установлена в любой из разрывов подающего либо выходящего патрубка отопительной печки автомобиля.

Монтаж дополнительного электронасоса довольно прост, а эффективность отопителя существенно увеличивается

Закрепляется помпа в «Ладе-Приоре» в следующих местах:

  • шпилька крепления бачка для омывателя;
  • шпильки, расположенные рядом с аккумуляторной батареей;
  • на щитке двигателя.

Устройство может быть подключено к самым различным системам.

Это может быть:

  • кнопка включения рециркуляции;
  • блок САУО печки;
  • обогрев зеркал;
  • другие удобные места.

Предназначение и общее устройство помпы в автомобиле «Лада-Приора»

Водяной насос авто (ВН) либо помпа, конструктивно входит в систему жидкостной охлаждающей системы (ЖОС) современной автомашины и является её ключевым элементом. Главная функция этой детали — обеспечение интенсивной циркуляции охлаждающей жидкости (ОЖ) по ЖОС двигателя.

Благодаря подобному постоянному движению происходит снижение температуры жидкости и восстанавливается её способность к охлаждению других деталей и систем авто. Как правило, водяной насос на двигателе автомобиля конструктивно размещается впереди блока цилиндров. Его привод осуществляется от коленвала через клиновидный специальный ремень либо от механизма газораспределения (ГРМ) с помощью ремня зубчатого типа.

Специальный зубчатый ремень обеспечивает фунуционирование водяной помпы автомобиля

Общее устройство помпы

Помпа «Лады-Приоры» представляет собой довольно простой механический узел, который состоит из нескольких основных деталей.

Конструкция помпы состоит из нескольких элементов, одним из которых является обязательная прокладка

Основными компонентами водяной помпы двигателя являются:

  • корпус изделия;
  • вал с крыльчаткой и специальным саморегулирующимся сальником, благодаря которому охлаждающая жидкость (ОЖ) надёжно удерживается в конструкции при эксплуатации;
  • подшипник вала насоса, на котором установлен вал помпы;
  • шкив привода;
  • вентилятор радиатора (данная деталь может быть закреплена на приводе помпы либо выполняется в самостоятельном электроприводном варианте, не имея какой-либо связи с водяной помпой авто);
  • прокладка из картона или специального материала.

Принцип действия устройства

Работа насоса для перекачки ОЖ состоит в следующем:

  • на заведённом двигателе охлаждающая жидкость, которая остыла в автомобильном радиаторе, двигается к насосу (в частности, к его крыльчатке);
  • промежутки, имеющиеся между её лопастями, полностью оказываются заполненными ОЖ;
  • благодаря действию центробежной силы, охлаждающая жидкость крыльчаткой отбрасывается в разные стороны внутренней полости ВН;
  • через технологическое отверстие жидкость уходит в каналы рубашки охлаждения элементов мотора;
  • происходит обеспечение постоянной циркуляции охлаждающей среды в ЖОС.

Особенности конструкции

Для предотвращения возможного подтекания корпус помпы устанавливается на моторный блок цилиндров через специальную прокладку (например, из картона). Вентилятор охлаждения, конструктивно располагающийся иногда на шкиве автопомпы и приводящийся в действие одновременно с ним, как правило, производится из металла либо прочного пластика. Для снижения шума работы лопасти конструкции располагаются под определёнными углами, в Х-образном положении, что соответствует 110/70 градусов.

С целью снижения значения мощности, необходимой для приведения вентилятора в действие, конструкторы используют специальную электромагнитную муфту. Это устройство может отключать вентилятор при снижении температуры ОЖ до уровня в 78–85 градусов по Цельсию. Подобным образом оптимизируется работа системы по охлаждению двигателя, а также снижается шумность при эксплуатации агрегата.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
