Регулировка хвостовика переднего моста нива шевроле

Регулировка переднего моста на ниве | Нива Ремонт

Неисправности в трансмиссии и люфт в передних приводах ваз нива 21213 ! Устранение!

https://youtube.com/watch?v=QEgJZXCXE-Y

Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным. Для регулировки правильного положения ведущей шестерни с заменой кольца необходима разборка узла.

Редукторы для тех газов.

В мосту на данном примере суммарный люфт равен 40 мм. Не нужно делать это поочерёдно сначала мерить удерживая левый, потом мерить удерживая правый ШРУС! Установите крышки подшипников и затяните болты крепления динамометрическим ключом.

Мы его измеряем в миллиметрах или в сантиметрах- если случай запущенный.

Шевролет Нива Лювт в переднем мосту

В редукторе на данном примере люфт равен 10 мм

Обратите внимание, на данном примере мы производили замер люфта в редукторе моста установленного в балку моста с полуосями заднего моста классического типа как на автомобилях ВАЗ Поскольку в данном типе ведущего моста источником увеличенного люфта может служить только сам редуктор и не значительно делают свой вклад изношенные шлицы полуосей

Технический раздел

Замеряем люфт редуктора с приводными валами без балки моста Есть другой тип ведущих мостов — мосты с приводами вместо полуосей. Классическим примером таких ведущих мостов является передний мост автомобиля Нива. Зачастую основным источником люфта такого моста служат как раз привода, а редуктор не имеет увеличенного люфта.

Но неправильный замер люфта в таком мосте — очень часто приводит к ошибочной замене ремонту редуктора. Для таких типов мостов обязательно нужно произвести два замера. Первый — аналогичный вышеописанному — это будет замер суммарного люфта данного моста.

Нам же важно узнать не только величину люфта в редукторе, но и найти источник данных люфтов, даже если они не с редуктора. Для этого руками поворачиваем карданный вал до упора по часовой или против часовой стрелке, и наносим метку или визуально запоминаем положение в данном положении на корпус редуктора и кромку фланца трубу карданного вала , как это сделано на фото ниже

Данное расстояние и есть величина суммарного люфта в мосту. Процесс сопряжен с заменой опорных шайб на новые — более толстые, чем ранее.

На выбор предлагается 7 типоразмеров с шагом 0,05 мм в пределах 1,,1 мм. Материал шайб — бронза или сталь. При этом шестерни устанавливаются плотно, но с возможностью поворота вручную. Боковой зазор в ГП и преднатяг подшипников дифференциала В соответствии с инструкцией боковой зазор и преднатяг подшипников регулируется с помощью приспособления А.

При его отсутствии заданную роль выполнит штангенциркуль подходящего размера. Чтобы обеспечить требуемый преднатяг, фиксируют расстояние относительно крышек подшипников в начале затяжки и по ее окончании. Необходимая разница между значениями — 0,2 мм.

Прокладка передней крышки к картеру редуктора. Прокладка нижней крышки картера редуктора переднего моста.

Центровка раздаточной коробки

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

вывешивают машину на подъемнике;
ослабляют крепление раздатки;
запускают двигатель;
включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Раздатка сама центруется по местам, остается только затянуть крепления опор.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

ослабляем все четыре крепления опор раздатки;
закрепляем один конец проволоки на резиновой муфте карданного вала;
крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

Источник

Типичные поломки редуктора и их причины

Задний редуктор ВАЗ 2107 является надёжным устройством, которое весьма устойчиво к механическому износу. Тем не менее со временем детали постепенно изнашиваются даже в редукторе. И тогда водитель начинает слышать характерный хруст или вой, раздающийся в районе заднего моста или в районе одного из задних колёс. Вот почему это происходит:

одно из колёс заклинило, так как одна из задних полуосей деформировалась. Такое происходит крайне редко, обычно после сильнейшего удара по одному из колёс. В этом случае полуось деформируется настолько, что колесо не может нормально вращаться. Если деформация незначительна, то колесо будет вращаться, однако при вращении будет слышен характерный вой, раздающийся из-за повреждённого колеса. Устранить такую поломку самостоятельно не представляется возможным. Для выпрямления полуоси водителю придётся обращаться к специалистам;
хруст в редукторе при движении автомобиля. Это более распространённая проблема, с которой рано или поздно столкнётся каждый водитель старой «семёрки». Хрустеть редуктор начинает после того, как в главной передаче износится несколько зубцов и шлицы на полуосях. При очень сильном износе зубцы могут сломаться. Происходит это как из-за усталости металла, так и из-за плохой смазки редуктора (это наиболее вероятная причина, так как смазка в редукторе «семёрки» часто уходит через сапун и через фланец хвостовика, которые никогда не отличались герметичностью). В любом случае ремонту такая поломка не подлежит, и шестерни со сломанными зубьями придётся менять;
износ подшипника на полуоси. Это ещё одна причина возникновения характерного скрежета за колесом. Если разрушился подшипник, то ехать на таком автомобиле нельзя, поскольку колесо может просто отпасть во время движения. Единственный вариант решения — вызов эвакуатора и последующая замена изношенного подшипника. Сделать это можно как своими силами, так и в сервисном центре.

Возможные неисправности

Необходимость регулировки элементов переднего моста оценивается по наличию шумов и вибраций, возникающих в различных режимах эксплуатации ВАЗ 21214. Так, условно акустические признаки возможно разделить на две группы: Регистрируемые постоянно; Фиксируемые при торможении с помощью ДВС или разгоне.

По характеру звуки могут напоминать: Вой (износ главной пары); Хруст, «троллейбусный» гул (разрушение или перетяжка подшипников хвостовика, открученная гайка ведущего вала, подшипники полуосей, некорректная регулировка шестерен ГП редуктора); Прерывистое «шаркание» (подшипника дифференциала). Сложность диагностики при этом заключается в обилии посторонних шумов, издаваемых другими узлами автомобиля.

Возможные повреждения

Вариантов дефектов может быть множество. Деталей внутри узла достаточно. Чаще всего откалываются зубья шестерен, изнашиваются подшипники или появляются трещины, зазубрины в элементах. Все они подлежать замене. Починить такие повреждения фактически невозможно.

Редукторы одни из самых уязвимых узлов Нив всех поколений. Средняя проходимость до первой поломки составляет 100 тыс. км. Редукторы одни из самых уязвимых узлов Нив всех поколений. Средняя проходимость до первой поломки составляет 100 тыс. км.

Прежде чем приступить к ремонту, необходимо выявить неисправность. Провести операцию возможно тремя способами:

1. Исключите посторонние звуки (дорожное полотно, траффик и т.д.). Постепенно разгоняясь, достигните скорости 90 км/ч, после чего плавно затормозите двигателем. Зафиксируйте характер шума, моменты его появления и исчезновения. На ровном участке трассы разгонитесь до 90 км/ч, выключите зажигание, повернув ключ на одно деление. Продолжайте движение накатом до полной остановки. Если звуковое сопровождение не соответствует предыдущему опыту, нельзя исключить выход из строя подшипников дифференциала или ведущей шестерни, а также шестерен редуктора.

2. Поставьте автомобиль на ручной тормоз, запустите мотор. Увеличивая обороты, проанализируйте шумы. Их совпадение с первой частью предшествующего испытания свидетельствует об отсутствии явных неисправностей в редукторе.

3. Для точной локализации шума поднимите авто. Раскрутите колеса, используя четвертую передачу.

Порядок действий

Подобрать кольцо для регулировки 5.

Толщина измеряется по В и Г.

Для этого необходимо использовать формулу d1=B – (111, 960 Г), точность расчета 0,025 мм. Произвести установку кольца.
Вал поставить в корпус переднего моста. Необходимо проверить момент вращения вала (1-2 Н на см).
При монтаже дифференциала совместно с ведомой шестерней замерить размер Е, нажав на него силой 5000 Н. Шестерню нужно повернуть на несколько оборотов, чтобы подшипник установился как надо. В картере нужно измерить размер Б. По настоящим размерам Б и Е, и установочному размеру 50 миллиметров, подобрать регулировочное кольцо, используя выражение d 2 = Б – (Е 50 Х), d 2 – толщина кольца, Х = 50 мм.
Поставить дифференциал в картер и зафиксировать.
Произвести регулировку подшипников путем затягивания гайки 23, поворачивая дифференциал, для правильного местонахождения роликов. Проверить момент вращения за шестерню. Зазор вновь установленной шестеренной передачи нужно контролировать после регулировочных операций с индикатором.

Спецтехника: упаковщик Neoliner NWX660.

Проверку производят на нескольких зубьях. Разница в зазорах не допускается более 0,05 мм. Боковой зазор в номинале равен 0,2 мм. Если он меньше, кольцо меняют на меньшую толщину. При контроле величины зазора натяг делать нет необходимости.

Регулировка переднего редуктора ваз 2121. Регулировка переднего моста на ниве

Нивы понадобится при длительной эксплуатации автомобиля, при износе деталей и возникновении неисправности в механизмах ведущих мостов. Как правило, определите вы неисправности по характерному шуму в зоне ведущего .

1.Коробка дифференциала; 2. Сателлит; 3. Ось сателлита; 4. Шестерня полуоси; 5. Ведомая шестерня главной передачи; 6. Шпилька крепления крышки подшипника; 7. Картер переднего моста; 8. Пробка сливного отверстия; 9. Нижняя крышка картера; 10. Крышка картера; 11. Кронштейн передней опоры двигателя; 12. Шпилька крепления переднего моста; 13. Левый кронштейн крепления переднего моста; 14. Подшипники ведущей шестерни; 15. Ведущая шестерня главной передачи; 16. Распорная втулка; 17. Сальник ведущей шестерни; 18. Отражатель сальника; 19. Фланец ведущей шестерни; 20. Гайка крепления фланца; 21. Корпус внутреннего шарнира привода колеса; 22. Подшипник корпуса внутреннего шарнира; 23. Установочное кольцо подшипника; 24. Пружинная шайба; 25. Стопорное кольцо; 26. Регулировочная гайка подшипника коробки дифференциала; 27. Подшипник коробки дифференциала; 28. Правая полуось корпуса внутреннего шарнира; 29. Сапун; 30. Правый кронштейн крепления переднего моста; 31. Регулировочное кольцо ведущей шестерни; 32. Маслоотражатель; 33. Опорная шайба шестерни полуоси; 34. Пробка заливного отверстия; 35. Левая полуось корпуса внутреннего шарнира; 36. Крышка подшипника корпуса внутреннего шарнира; 37. Отражатель сальника корпуса шарнира; 38. Сальник; 39. Крышка подшипника коробки дифференциала; 40. Стопорная пластина регулировочной гайки.

Ремонт переднего моста Нива понадобится при длительной эксплуатации автомобиля, при износе деталей и возникновении неисправности в механизмах ведущих мостов. Как правило, определите вы неисправности по характерному шуму в зоне ведущего моста.

Если шум вы слышите на протяжении всего пути автомобиля, то причинами этому могут быть:

изношенное шлицевое соединение с полуосевыми шестернями;
поврежденные или изношенные шестерни и подшипники редуктора;
масла в картере недостаточно;

Если шум слышится при повороте, то возможные тому причины следующие:

на рабочей поверхности сателлитов образовались задиры;
в коробке дифференциалов происходит заедание полуосевых шестерен или сателлитов;
между зубьями шестерен дифференциала увеличен зазор.

В случае обнаружения износа сальников ведущей оси, полуосей, при ослаблении крепления картера редуктора или крышек подшипников полуосей будет утекать масло. По этой причине, устанавливая редуктор и крышки, на крепление наносят герметик.

Переднего моста на Ниве проходит через каждые 10000км. И включает в себя замену масла и осмотр состояния узлов и деталей.

Регулировка переднего моста нива – одна из ключевых операций, обеспечивающая комфортное и безаварийное передвижение по дорогам любого качества.

Разборка

Редукторы обоих мостов имеют схожую конструкцию, что позволяет рассмотреть процесс разборки на примере одного из них. Предварительно элемент очищается от грязи и закрепляется на верстаке. Снимите крышку и прокладку с картера редуктора.

Открутите стопорную пластину гаек подшипников. Накерните исходное положение крышек.

Выньте болты крышки правого подшипника, применяя 17 мм ключ.

Затем располовиньте ее с последующим снятием регулировочной гайки, кольца подшипника.

Повторите процедуру для элементов слева. Демонтируйте коробку дифференциала с содержимым.

Извлеките ведущую шестерню с комплектующими. Вытащите распорную втулку.

С помощью выколотки снимите внутреннее кольцо.

Раскрепите фланцевое соединение, вставив два болта в отверстия.

Подденьте отверткой сальник ведущей шестерни ГП.

Удалите оставшиеся детали.

Посредством съемника или зубила разберите дифференциал Нивы 21214.

Выньте ось, полуосевые шестерни и опорные шайбы.

Купить редукторы переднего и заднего моста ваз | вазоригинал.ру

Что такое редуктор на ВАЗ? Он представляет собой механизм, с помощью которого передается и преобразуется крутящий момент с двигателя, а точнее с коробки переключения передач (КПП), и передается на колеса. Это значит, что данный механизм оказывает влияние на то, с какой скоростью будет вращаться входной вал и на сколько плавно будет ехать автомобиль. Классифицируются редукторы по нескольким признакам: передаточное число, какое количество крутящего момента он передает, максимальная угловая скорость валов, количество валов ведущих и ведомых, тип передач и их количество, количество ступеней.

У редуктора ВАЗ одна механическая передача, один ведущий вал и два вала ведомых

Самое главное на что нужно обратить внимание при выборе редуктора — это передаточное число. В разное время на АвтоВАЗе ставили редукторы с передаточными числами 3.9 (главная пара 2106, 41/11), 4.1 (главная пара 2103, 41/10), 4.3 (главная пара 2101, 43/10), 4.44 (главная пара 2102, 40/9)

По факту это означает какое количество оборотов сделает кардан за один оборот колеса — 3.9 оборота и так далее 4.1, 4.3, 4.44. Чем выше передаточное число, тем больше мощности (тяговитости). Соответственно, чем меньше передаточное число, тем скоростнее редуктор. Самым мощным или тяговитым является редуктор ВАЗ 2102 с передаточным числом 4.44 (40/9), а самым скоростным редуктор 2106 с передаточным числом 3.9 (41/11).

График зависимости скорости машины от оборотов двигателя с главными парами 2106 (3.9), 2103 ( 4.1), 2101 (4.3), 2102 (4.44) (при этом отношения КПП неизменны).

Чтобы редуктор прослужил вам долгие годы за ним нужно систематически следить, например менять вовремя масло. Как мы уже выяснили редуктор заднего моста или редуктор переднего моста передает крутящий момент от двигателя на колёса, при этом на редуктор заднего моста приходится больше нагрузки, в следствии чего они чаще подвержены поломкам.

Установка отвязки переднего моста на ниве

Отвязка редуктора переднего моста – независимое крепление редуктора переднего моста на НИВЕ.

Отвязка редуктора переднего моста – независимое крепление редуктора переднего моста на НИВЕ, зачем это нужно. После очередной поездки на достаточно дальнее расстояние (700 км) по междугородним дорогам России и ближнего зарубежья, я вновь задумался о том, чем ещё можно улучшить комфорт моей пятидверной Нивы (ВАЗ 2131). Для формирования общей картины моего автомобиля: шумоизолирован, установлены анатомические сиденья, силовые пороги, экспедиционный багажник и шоссейная тихая резина на легкосплавных дисках. Искушенному читателю не нужно рассказывать, как ведёт себя длинная Нива на трассе: после четырех лет езды на «коротыше» (ВАЗ 21213) чувствую себя теперь капитаном крейсера – одним словом, ощущения только положительные.

Итак, в чем же дело? При движении с постоянной скоростью всё почти идеально – нет ни лишних шумов, ни вибраций. Но, к сожалению, по нашим дорогам с постоянной скоростью может ездить только военная техника, а на дорогах ближнего зарубежья приходится постоянно подстраиваться под ограничения скорости: 60, 80, 100 км/ч. Из этого вытекает необходимость постоянно сбавлять скорость и, следовательно, идти на интенсивный разгон – иначе говоря, активно работать педалью газа и двигателем, который, конструктивно, составляет практически одно целое с редуктором переднего моста. Благодаря такой конструкции все вибрации, возникающие при резком возрастании оборотов двигателя, передаются на редуктор и, наоборот, все моменты силы, работающие на скручивание редуктора за счет вращения переднего карданного вала и полуосей поступают на двигатель, а с него через подушки на кузов. Это если на НИВЕ не реализовано независимое крепление редуктора переднего моста – отвязка редуктора переднего моста. Отсюда в передней части автомобиля возникает вибрация, от которой, как оказалось, можно (и даже, я считаю, нужно!) избавиться.

Решение, которое я нашел для себя – это комплект независимого крепления редуктора переднего моста (отвязка редуктора переднего моста). Если говорить кратко, то это комплект деталей, который позволяет открепить редуктор переднего моста от двигателя и закрепить его на балку передней подвески и стабилизатор передней подвески. Это простое и эффективное конструкторское решение реализовано на Шевиниве (Chevrolet Niva) и испытано не одним поколением спортсменов и нивоводов. Установка комплекта независимого крепления редуктора значительно снижает вибрацию и, как следствие, низкочастотный гул в машине, который так утомляет в дальней дороге.

Важно сказать о двух бонусах, которые получает автомобиль при установке данного комплекта: корпус редуктора защищает толстая (около 7 мм) стальная пластина, а сам редуктор приобретает более низкое, в сравнении со штатным, расположение относительно оси вращения передних колёс, что благотворно сказывается на долговечности ШРУСов на лифтованных Нивах за счет приближения углов работы приводов к стандартным параметрам. Как я уже сказал, данное решение реализовано на Шевроле Ниве заводом-изготовителем, но и для неё есть возможность поработать над креплением переднего редуктора и защитить его от камней и брёвен на бездорожье – это установка комплекта независимого крепления редуктора переднего моста Chevrolet Niva повышенной прочности

Одним словом, любую Ниву благодаря этому комплекту можно сделать комфортнее и надёжнее

Как я уже сказал, данное решение реализовано на Шевроле Ниве заводом-изготовителем, но и для неё есть возможность поработать над креплением переднего редуктора и защитить его от камней и брёвен на бездорожье – это установка комплекта независимого крепления редуктора переднего моста Chevrolet Niva повышенной прочности. Одним словом, любую Ниву благодаря этому комплекту можно сделать комфортнее и надёжнее.

Возможные неисправности

Необходимость регулировки элементов переднего моста оценивается по наличию шумов и вибраций, возникающих в различных режимах эксплуатации ВАЗ 21214. Так, условно акустические признаки возможно разделить на две группы: • Регистрируемые постоянно; • Фиксируемые при торможении с помощью ДВС или разгоне.

По характеру звуки могут напоминать: • Вой (износ главной пары); • Хруст, «троллейбусный» гул (разрушение или перетяжка подшипников хвостовика, открученная гайка ведущего вала, подшипники полуосей, некорректная регулировка шестерен ГП редуктора); • Прерывистое «шаркание» (подшипника дифференциала). Сложность диагностики при этом заключается в обилии посторонних шумов, издаваемых другими узлами автомобиля.

Принцип действия ЭУР и ГУР

Прежде чем произвести установку усилителя в ВАЗ 2121 своими руками, давайте разберем принцип действия систем, начнем с ГУР. Когда рулевое колесо находится в центральном положении, оно фиксируется при помощи центрирующих пружин. В таком положении жидкость циркулирует по всем элементам системы при условии, что распределитель стоит правильно. При повороте руля происходит перемещение золотника, в результате чего элемент перекрывает сливные магистрали, в один из цилиндров начинает подаваться жидкость. При этом на поршень, а также шток под давлением воздействует масло, что приводит к повороту колеса, а также корпуса в определенную сторону. Золотник настигает корпус устройства тогда, когда он перестает перемещаться, что говорит о том, что водитель завершил маневр поворота. В этом случае золотник возвращается в начальное положение, а затем открывается шланг для слива жидкости.

https://www.youtube.com/watch?v=NTz7i2n2sKo

Что касается принципа работы ЭУР, то сам усилитель монтируется на рулевой вал транспортного средства. Его составляющие части соединены друг с другом при помощи торсионного вала, с установленным контроллером считывания оборотов двигателя. Когда водитель поворачивает руль, торсионный вал скручивается, это фиксирует датчик момента.

Разборка и сборка редуктора заднего моста Chevrolet Niva

Инструменты:

Гаечный ключ накидной прямой 10 мм
Гаечный ключ накидной прямой 17 мм
Керн
Молоток малый
Бородок
Вороток под торцевую насадку
Удлинитель для торцового воротка
Насадка на вороток 10 мм
Насадка на вороток 17 мм
Съемник подшипников
Выколотка из мягкого металла
Приспособление из старой ведущей шестерни
Уровень
Щуп плоский
Динамометрический ключ
Монтажная лопатка
Динамометр
Плоскогубцы
Штангенциркуль
Тиски

Детали и расходники:

Прочная нитка
Подшипники дифференциала
Шестерни полуосей
Ведомая шестерня
Вал ведущей шестерни
Конический подшипник вала ведущей шестерни
Распорная втулка
Манжета
Гайка фланца
Керосин
Ветошь
Регулировочное кольцо

1. Установив редуктор на верстаке, ключом «на 10» отворачиваем два болта крепления стопорных пластин гаек подшипников дифференциала и снимаем пластины.

2. Керном наносим метки на постели и соответствующей крышке подшипника, чтобы при сборке установить крышки на свои места.

3. Ключом «на 17» отворачиваем болты крепления крышек подшипников.

4. Вынимаем из корпуса дифференциала регулировочные гайки.

5. Вынимаем из корпуса дифференциала наружные кольца подшипников. Если подшипники не меняем, то помечаем наружные кольца, чтобы не перепутать их местами при установке, т.к. подшипники индивидуально приработались и разукомплектовывать их нежелательно.

6 . Проверяем отсутствие радиальных люфтов в шестернях полуосей.

7. Съемником спрессовываем внутренние кольца подшипников.

8. Ключом «на 17» отворачиваем восемь болтов крепления ведомой шестерни к корпусу дифференциала и снимаем ее.

9. Бородком выбиваем ось сателлитов.

10. Проворачиваем шестерни полуосей и вынимаем шестерни-сателлиты.

11. Вынимаем шестерни полуосей с регулировочными шайбами, пометив их положение.

12. Вынимаем из картера ведущую шестерню и деформированную распорную втулку. При сборке редуктора заменяем втулку новой.

13. Выколоткой из мягкого металла сбиваем внутреннее кольцо конического подшипника с вала ведущей шестерни.

14. Под подшипником установлено регулировочное кольцо, обеспечивающее правильное взаимное расположение шестерен главной передачи.

15. Подходящим инструментом выбиваем внешние кольца конических подшипников из картера.

16. Детали редуктора тщательно промываем в керосине и внимательно осматриваем. При повреждении хотя бы одного зуба (выкрашивание, волны, риски, задиры на рабочих поверхностях) заменяем шестерни новыми.

Грани между вершинами и рабочими поверхностями зубьев ведомой шестерни должны быть острыми. Если видны малейшие забоины или закругления – главную пару заменяем новой.

Незначительные повреждения оси сателлитов, шеек шестерен полуосей и их посадочных отверстий устраняем мелкой шкуркой с последующей полировкой. При сборке манжету, гайку фланца и распорную втулку заменяем новыми.

17. Если сборка редуктора будет производиться в прежнем картере, то изменение толщины регулировочного кольца ведущей шестерни можно рассчитать как разницу в отклонениях размеров старой и новой шестерен. Отклонение в размере со знаком «+» или «–» в сотых долях миллиметра выгравировано на валу ведущей шестерни.

Например, на старой шестерне выгравировано –12, а на новой 4. Разница двух поправок составит 4–(–12)=16. Значит, новое регулировочное кольцо должно быть на 0,16 мм тоньше старого. При обратном соотношении поправок (на старой 4, а на новой –12) кольцо должно быть на 0,16 мм толще старого. Для более точного определения толщины регулировочного кольца изготавливаем приспособление из старой ведущей шестерни.

18. Привариваем пластину длиной 80 мм и торцуем ее в размер 50–0,02 мм относительно плоскости под подшипник. На конической части вала выгравирован заводской номер и отклонение в размере.

Источник

Последовательность работ

Приобретаем (изготавливаем) комплект для отвязки. При изготовлении своими руками, отверстия в поддоне сверлим в соответствии с диаметром шпилек.
Надежно устанавливаем автомобиль на опоры, желательно над смотровой ямой.
Сливаем масло из редуктора.
Демонтируем приводы ШРУС, предварительно освободив поворотные кулаки колес.
Отсоединяем передний карданный вал от фланца.
Выводим редуктор моста из-под автомобиля.
На ровной рабочей поверхности отделяем нижний поддон и боковые крышки РПМ.
Поверх крышек приводов ШРУС, при помощи удлиненных шпилек прикручиваем серьги-кронштейны. Возможен вариант замены последовательности монтажа крышек и кронштейнов, в зависимости от выбранного вами комплекта.
Вместо штатного поддона крепим усиленный, с установленными хомутами для крепления к балке стабилизатора поперечной устойчивости. Помимо заводской прокладки используем герметик. Поддон будет испытывать дополнительные нагрузки, поэтому герметичность необходимо улучшить.
Подвешиваем РПМ задним креплением на балку стабилизатора. Центрируем ось карданного вала и ось его фланца в редукторе.
Производим на балке моста разметку крепления проушин для кронштейнов переднего подвеса корпуса редуктора.
Привариваем проушины к балке моста, производим антикоррозийную обработку.
Закрепляем серьги в проушинах, используя полиуретановые или резиновые сайлентблоки.
Проверяем соосность карданного вала и приводов ШРУС по вертикали.
Присоединяем полуоси и карданный вал, закрепляем поворотные кулаки колес.
Заправляем в редуктор масло, согласно инструкции по эксплуатации.
Не запуская двигатель, и не снимая автомобиль с опор, проверяем свободное вращение колес и переднего карданного вала.
Производим пробную поездку, после чего повторно осматриваем автомобиль на смотровой яме.

Отвязка переднего моста завершена, ваш внедорожник стал намного комфортнее на трассе и надежней на бездорожье.

Руководство по замене сальника переднего моста Нива Шевроле

Достоинства и недостатки в устройстве подвески Нивы Шевроле и стоит ли ее ремонтировать своими руками?

Для чего нужен лифт подвески Шеви Нивы и как его сделать своими руками?

Регулировка переднего моста на ниве

Возможные неисправности

• Фиксируемые при торможении с помощью ДВС или разгоне.

Сложность диагностики при этом заключается в обилии посторонних шумов, издаваемых другими узлами автомобиля.

Как отрегулировать передний мост на ниве

Для проведения регулировочных работ на переднем мосте заводом-изготовителем предусмотрены специальные съемники, оправки и приспособления. Однако ввиду ограниченности распространения и высокой стоимости их наличие не обязательно, хотя и желательно для экономии времени и точности настройки. Поскольку основные детали РПМ соответствуют аналогичным элементам РЗМ, прослеживается соответствие технологических зазоров и порядка осуществления ремонтных операций.

Подготовка

Основному этапу предшествует подготовка, включающая: 1. Слив масла из РПМ через сливное отверстие;

С этим читают Ставим подрамник на ниву, подробная инструкция

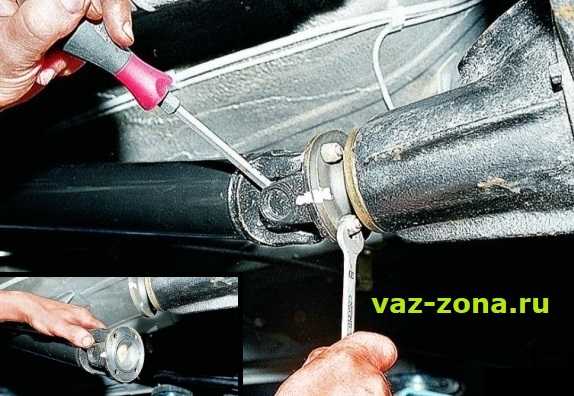

2. Отсоединение карданного вала ключом на 13

3. Снятие привода правого колеса.

4. Демонтаж нижней шаровой опоры с левой стороны.

5. Удаление растяжки подвески.

6. Снятие редуктора с кронштейнов справа и слева, используя упор.

После чего следует разборка редуктора, тщательная очистка поверхностей от грязи и смазки, дефектовка компонентов.

Регулировка ведущей шестерни

Для проведения операции используется оригинальное приспособление А.95690, оправка А.70184 или аналог, изготовленный по чертежу.

Привалочная плоскость картера располагается таким образом, чтобы она приняла горизонтальное положение. Затем на постель подшипников устанавливается абсолютно ровный металлический пруток. Расстояние от прутка до оправки замеряется, вставляя в зазор под прутком регулировочные кольца из набора с шагом 0,05. Измеренное значение (базу картера) согласуется с поправкой, нанесенной на ведущей шестерне. При сборке узла рекомендуется отказаться от стандартной распорной втулки для предотвращения повторного ремонта. Вместо нее подойдет недеформируемая стальная втулка длиной 48 мм (с запасом, при необходимости — укоротить).

Во время обточки детали контролируют усилие при проворачивании шестерни (должно составлять 157–196 Н·см), для подшипников с пробегом справедлив момент 39,2–58,8 Н·см. Использование фирменного динамометра 02.7812.9501 не обязательно.

Приемлемую точность обеспечит бытовой безмен. Во время работы с ним следует намотать один конец шнура длиной 1 м на фланец, а другой – закрепить за весы. Потянув устройство в перпендикулярном направлении зафиксируйте момент проворачивания. Так, новые подшипники должны обеспечить 7-9 кг, а с пробегом – 2-3 кг.

С этим читают Ремонт и регулировка редуктора передний и задний оси

Процесс сопряжен с заменой опорных шайб на новые – более толстые, чем ранее. На выбор предлагается 7 типоразмеров с шагом 0,05 мм в пределах 1,8-2,1 мм. Материал шайб – бронза или сталь. При этом шестерни устанавливаются плотно, но с возможностью поворота вручную.

Боковой зазор в ГП и преднатяг подшипников дифференциала

В соответствии с инструкцией боковой зазор и преднатяг подшипников регулируется с помощью приспособления А.95688/R.

При его отсутствии заданную роль выполнит штангенциркуль подходящего размера.

Чтобы обеспечить требуемый преднатяг, фиксируют расстояние относительно крышек подшипников в начале затяжки и по ее окончании. Необходимая разница между значениями – 0,2 мм.

Бокового зазора настраивается путем подведения ведомой шестерни к ведущей до исчезновения его исчезновения. Первоначально одна из гаек находится в свободном положении, другая (рабочая) – затягивается. После устранения зазора постепенно закручивают наживленную гайку, пока губки штангенциркуля не раздвинутся на 0,1 мм. Регулировка люфта останавливается при появлении легкого стука зубьев. Далее обе гайки равномерно закручиваются до расстояния 0,2 мм. О правильности проведенной работы свидетельствует равномерный люфт при любом положении шестерен.

Боковой зазор в ГП и преднатяг подшипников дифференциала

При его отсутствии заданную роль выполнит штангенциркуль подходящего размера.
