Проверка и замена регулятора холостого хода lada granta

Как произвести замену

Прежде чем снять датчик скорости на Ладе Гранта, стоит проверить работоспособность электрической цепи. Возможно, дело в обрыве или разряде батареи, а сам датчик исправен. Для этого следует провести такие действия:

После отключения питания, необходимо проверить контакты, в случае окисления или загрязнения очистить их.
Затем провести проверку проводов на целостность, особое внимание стоит уделить изгибам возле штекера, там могут быть обрывы.
Проверка сопротивления проводится в цепи заземления, полученный показатель должен быть равен 1 Ом.
Если все показатели соответствуют норме, проверяются все три контакта ДС на наличие напряжения и заземления. Результат должен быть равен 12 В

Низкие показатели могут свидетельствовать о том, что электрическая цепь неисправна, нет питания от аккумулятора или вышел из строя электронный блок управления.
Если с напряжением все в порядке, то самый действенный способ проверить датчик — найти его и поменять на новый.

Рассмотрим последовательность действий для замены ДС:

  1. Приступая к работе, в первую очередь, отсоединяем патрубок, соединяющий воздушный фильтр и дроссельный узел.
  2. Отключаем контакт питания, располагающийся на самом датчике. Для этого необходимо отогнуть фиксатор и поднять его вверх.
  3. Ключом на 10 откручиваем болт, с помощью которого датчик крепится к коробке переключения передач.
  4. Отверткой с плоским наконечником поддеваем и достаем устройство из отверстия в КПП.
  5. В обратном порядке осуществляется установка нового элемента.

Снятый ДС можно проверить, возможно, он будет исправен. В этом случае его достаточно очистить, высушить, пройтись герметиком и установить назад. Для старого очищенного или нового датчика лучше всего не жалеть герметика и изоленты, чтобы максимально защитить его от попадания грязи и влаги.

После того как произведена замена, необходимо удалить ошибку, которая уже записана в памяти системы управления. Делается это просто: снимается клемма аккумулятора на «минус» (достаточно 5–7 минут). Затем снова надевается и ошибка стерта.

Сам процесс замены не сложный, но занимает много времени в большинстве случаев потому, что мало кто знает, где находится датчик скорости на Гранте. Но тот, кто его однажды нашел, сможет выполнять замену достаточно быстро. Более удобно производить замену на эстакаде или смотровой яме, тогда все манипуляции можно выполнить гораздо быстрее.

Чистка электронной дроссельной заслонки E-Gas Лада Гранта 16V — бортжурнал Лада Гранта 1.6 16V 2012 года на DRIVE2

Всем привет.Решил почистить электронную дроссельную заслонку E-Gas т.к. начались проблемы с оборотами двигателя, присутствовали провалы, иногда при запуске двигателя тахометр показывал 500 — 600 об/мин и двигатель работал не устойчиво, нажмешь на газ и выравнивалось до 800об/мин, иногда едешь нажимаешь на газ — машина тупит, дергается, а однажды после того как заглушил, двигатель не запускался, но после нескольких попыток запустился, к тому же за 40000км не разу не чистил дроссель, как выясняется это нужно делать периодически.Купил Hi-Gear Throttle Body Cleaner Очиститель впускного тракта. Некоторые используют очиститель карбюратора и нормально очищают. Сбросил минусовую клемму аккумулятора, открутил три гайки крепления дросселя, снял воздушный патрубок, вынул дроссель.

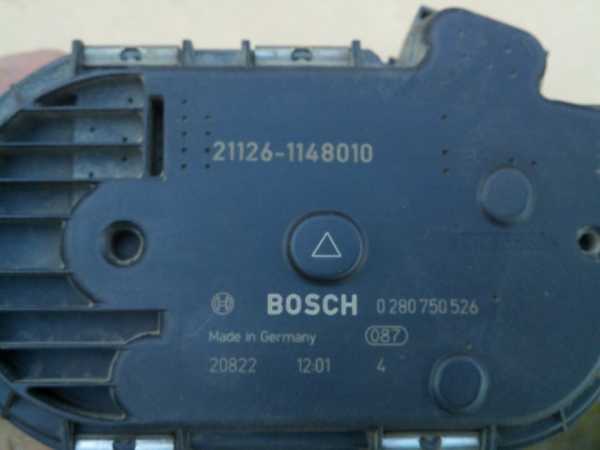

элекронный дросель BOSCH 0 280 750 526 E-Gas 16v 21126-1148010

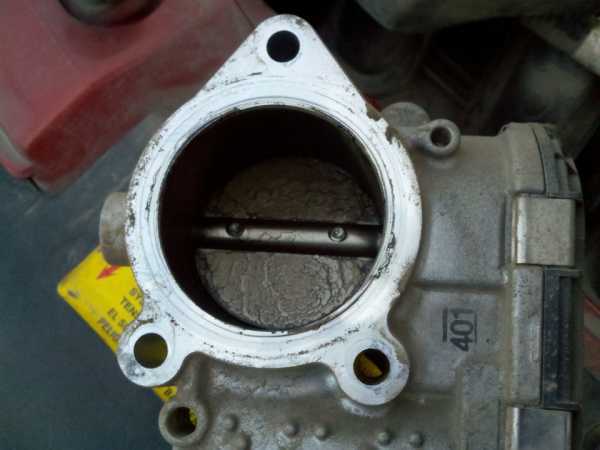

отложения с одной стороны

отложения с другой стороны дросселя

Hi-Gear Throttle Body Cleaner Очиститель впускного тракта

Прокладка коллектора 2112 16кл (Пласт.впуск.колл.)эл.педаль

Прокладка с ребрами как снаружи так и внутри

Машина глохнет на холостых оборотах: причины

С проблемами в работе холостого хода водители сталкиваются достаточно часто. Бывает так, что водитель начинает прогревать двигатель перед поездкой и замечает, что сначала плавают холостые обороты, а потом машина и вовсе глохнет. Почему двигатель глохнет на холостых оборотах? Для карбюратора – это одни причины, а для инжектора, в силу конструктивных различий – это могут быть совсем другие причины.

Если глохнет на холостых карбюратор

Возможны всего 3 причины:

1. Нет питания на электромагнитном клапане – проверить питание.

2. Магнитный клапан пришел в негодность, сгорела его обмотка – поменять клапан на новый.

3. Засорился жиклер холостого хода – прочистить его.

Электромагнитный клапан карбюратора

После устранения причины, настроить холостой ход. На карбюраторном двигателе водитель вполне сможет сделать это самостоятельно – ничего сложного. Если у карбюраторного двигателя плавают обороты на холостом ходу, то нужно смотреть причины, а затем также переходить к регулировке.

Если на холостых оборотах глохнет инжектор

С инжекторными двигателями дело обстоит сложнее, так как подача топлива и качество горючей смеси в них регулируется с помощью электроники. В отличие от карбюратора, регулировка холостого хода, с помощью вращения винта качества, на инжекторе – занятие бессмысленное и даже опасное, так как может только навредить автомобилю. Но инжектор – это не электроника в чистом виде, а комплекс механической и электронной систем, поэтому, если инжекторный двигатель глохнет на холостых оборотах, то все дело может быть как в электронике, так и в механике. Механическую причину водитель может найти и устранить сам.

Если же инжектор не держит холостые обороты, по причине выхода из строя электроники – к примеру, какого-либо из датчиков или неисправности бортового компьютера, то решить эту проблему могут только специалисты автосервиса.

Холостые обороты могут плавать, если в систему каждый раз поступает неодинаковое количество воздуха, его – то много, то мало. Если много, значит, имеет место подсос воздуха извне. Задача – определить то место, через которое идет подсос воздуха в систему.

Двигатель может работать нестабильно на холостых и глохнуть, если:

1. Неисправен датчик массового расхода воздуха (ДМРВ). Как проверить ДМРВ

2. Повреждены резиновые трубки подачи воздуха. Чтобы найти поврежденную трубку, нужно включить двигатель, и начать, по очереди, пережимать все трубки, наблюдая за работой двигателя. Если характер работы двигателя, во время нажатия на одну из трубок, изменился, то эту трубку следует отсоединить, зажать на ней пальцем входное отверстие для воздуха и найти место повреждения, через которое идет подсос воздуха. Если трубка оказалась цела, то, таким образом, нужно проверить все остальные трубки.

3. Есть неисправность в блоках пускового устройства (как проверить модуль зажигания), или не отрегулированы клапана (как отрегулировать клапана). Если все трубки подачи воздуха целостны, то проверить нужно воздухоотвод – закрыть его отверстие. Если холостой ход пришел в норму, то, возможно, клапан загрязнен, и из-за этого заедает. Если дело в клапане, то можно попробовать впрыснуть в отверстие воздухоотвода специальную жидкость для прочистки (двигатель при этом не заводить), через 15 минут сделать еще один впрыск, а еще через 15 минут – завести машину.

Если проблема с холостым ходом осталась, то, возможно, клапан уже не рабочий, и его остается только менять.

Этой простейшей манипуляцией по прочистке воздухоотвода, собственно, и исчерпаны возможности водителя самостоятельно починить свой автомобиль с инжекторным двигателем. Электроника требует грамотной диагностики и полноценной регулировки, и если машина глохнет на холостых оборотах, то пусть в этом разбираются специалисты на СТО. Если машина заводится и сразу глохнет

Типичные неполадки ДПДЗ

Неисправность датчика дроссельной заслонки можно определить по таким признакам как:

  • возрастание интенсивности оборотов при отключенной нагрузке;
  • ухудшение динамических показателей;
  • появление рывков при набирании скорости;
  • резкое останавливание мотора на нейтралке;
  • сигнальное оповещение лампочкой.

Кроме того существуют иные неисправности. Одной из самых частых является снижение толщины напыления основания в начальной части хода ползунка. Это не дает повышаться линейному уровню напряжения сигнала на выходе. Другая причинная связь может крыться в выходе из строя подвижного сердечника. Поломка какого-то одного наконечника способствует появлению большого количества задиров у основания. Как следствие, ломаются и другие, из-за чего происходит потеря контакта ползунка с резистивной частью.

Датчик дроссельной заслонки можно проверить самостоятельно, выполнив следующие шаги. Первым делом необходимо запустить зажигание, если не загорается сигнальная лампочка, то беремся непосредственно за преобразователь. Мультиметром следует замерять разность потенциалов между «−» и проводом ползунка. Полученные параметры не должны быть выше 0,7 В.

Далее нужно развернуть сектор для полного открытия заслонки. Затем опять следует перепроверить напряжение. Показатели должны быть не меньше 4 В. После этого надо включить зажигание, вынуть разъем. Опять померить сопротивление в месте контакта ползунка с одним из выводов. Прокручивая сектор, следить за показаниями мультиметра.

Передвижение стрелки должно осуществляться мягко и неспешно, поскольку толчки и резкие колебания указывают на поломку. Плавность функционирования прибора зависит от состояния пленочного резистора.

Датчик положения дроссельной заслонки бывает нескольких типов: пленко-резистивный и бесконтактный. Первый из них устанавливается заводом-производителем, второй автовладелец выбирает в процессе вождения и эксплуатирования машины. Длительность службы ДПДЗ может колебаться в зависимости от качества и соблюдения технологии при изготовлении прибора. Штатный агрегат можно не менять и 60 000 км, а иногда он требует замены и через 5 000 км.

Приобретая датчик дроссельной заслонки, цена зависит от выбора его типа:

  1. Пленочно-резистивные являются самыми часто покупаемыми в кругу автомобилистов из-за бюджетной цены, но их срок эксплуатации практически не выдерживает критики;
  2. Бесконтактные – при более высокой стоимости (почти в два раза) длительный срок использования покрывает все расходы. Качественная работа прибора обусловлена действием принципа магниторезистивности. При покупке следует знать, что этот тип прибора функционирует при напряжении постоянного тока, пропорциональном углу открывания заслонки дросселя в системе впрыскивания топлива электродвигателя.

Вал датчика вращается по направлению часовой стрелки со стороны заслонки. Гарантия эксплуатационного срока составляет 3 года. Резистивный датчик водители не ремонтируют, а меняют на бесконтактный – он, бесспорно, надежнее. В его конструкцию входят ротор и статор. На ротор магнитное поле не действует, ведь в его основании лежит магнит. Статор является деталью, достаточно чувствительной к электромагнитному полю. Его сборка связана с программированием, поэтому прибор данной категории часто служит для установки в узлы электроуправления.

Датчики сцепления и тормоза Лада Гранта

Благодаря сигналам, отправляемым указанными датчиками, контролер получает сведения о том, нажаты или не нажаты соответствующие педали (сцепление и тормоз). Оба элемента располагаются в районе педального узла.

Датчик сцепления является стабилизатором, который с конструктивной точки зрения представляет собой концевой выключатель. Его поломка приведет к скачкам оборотов и нестабильному функционированию мотора. О поломке автовладельцу сообщит загоревшийся Check Engine, помимо этого, появятся проблемы при резких скачках оборотов во время переключения передач.

Перечисленное является свидетельством следующих неисправностей:

  • по высоте педаль расположена неправильно относительно пола;
  • неисправен датчик сцепления;
  • имеются нарушения в цепи.

Также на Грантах начали устанавливать датчики педали тормоза. Однако многие владельцы данной автомашины уже после кратковременной ее эксплуатации отмечают ошибку Р0504, указывающую на поломку этого датчика. В большей части подобных случаев вышеназванная ошибка возникает по причине неправильной регулировки элемента. По этой причине владельцы авто отмечают такие симптомы как:

  • нестабильную работу двигателя;
  • нестабильность оборотов.

Функционально датчик педали тормоза ответственен за положение самой педали и выключение стоп-сигналов. Помимо его разрегулированности, проблемы с данной деталью может вызвать поломка расположенной внутри датчика пружины.

Наличие неисправности подтвердит владельцу загоревшийся Check Engine и уже упомянутая выше ошибка Р0504. Указанная ошибка – следствие поломки либо самого датчика, либо его проводки. Кроме этого причиной ошибки нередко становится уже упомянутая выше разрегулированность. Новый элемент обойдется автолюбителю примерно в 180 рублей.

Регулировка клапанов без оставления меток

Помимо классического способа регулировки с выставлением ВМТ, существует следующая практика:

  1. Домкратим правую сторону машины, вывешиваем колесо.
  2. Снимаем крышку клапанов, устанавливаем фиксатор в коромысло.
  3. Проворачиваем колесо до тех пор, пока поршень не окажется в верхней мертвой точке.
  4. Замеряем зазор клапана, определяем размер металлической шайбы, которую необходимо установить.
  5. Нажимаем кулачком (приспособление) на поверхность клапана, извлекаем изношенную шайбу, устанавливаем новую.
  6. По аналогии проводим ремонт оставшихся цилиндров.

Данный метод регулировки хорош в пути, когда вблизи отсутствуют СТО.

Датчики абсолютного давления и температуры воздуха Лада Гранта

Эти датчики объединяются в один корпус и устанавливаются на ресиверах модуля впуска, ими оснащаются наиболее современные моторы АвтоВАЗа.

ДАД на Гранте отличается напряжением выходного сигнала в пределах 0,15..4,6 В, это напряжение зависимо от уровня давления внутри трубы впуска. Отправляемая им информация помогает ЭБУ рассчитать получаемое трубой впуска в течение одного цикла количество воздуха.

Поломка цепи прибора приводит к занесению в память системы кода ошибки, а затем включается сигнализатор. После этого система управления ведет расчеты получаемого воздуха на основании частоты вращения коленвала, а также отталкиваясь от угла открытия дроссельной заслонки.

Чувствительной составной частью ДТВ является термистор впускной трубы. Напряжение выходного сигнала подключаемого к ЭБУ прибора составит примерно 0,3..4,9 В, оно зависит от температуры воздуха, проходящего сквозь указанный элемент. При обнаружении поломки ДТВ система управления производит действия, аналогичные ее действиям при поломке ДАД на Лада Гранта, заменяя показания описываемого прибора фиксированными температурными значениями.

Устранение плавающих оборотов

Нужно отсоединить и вывести стопор троса газа из рычага. Данную работу необходимо сделать именно на дроссельном узле. Далее потребуется сделать снятие резонатора и воздушного патрубка. Используя головки и биты ТОРКС Т-25, которые были ранее приобретены, нужно открутить оболочку воздушного фильтра. Чтобы можно было проводить данную работу с максимальным удобством, на выпускном ресивере нужно извлечь провод и все сопутствующие крепления, идущие на дроссельный узел.

Теперь, убрав препятствие с дроссельного узла, открутите все головки болтов, используя для выполнения данной работы головку с трещоткой. Только после этого можно будет снять ДУ и на двух концах дроссельной заслонки удалить резиновые кольца, служащие уплотнителем. Все канавки нужно максимально очистить и произвести на них наматывание ФУМ ленты вкруговую, примерно 15 раз, а на малый патрубок — около 10 раз.

Только после выполнения данной работы можно приступить к полному сбору элементов в единое целое. Также нелишним будет использование хомута при закреплении шланга канала и трубки, ведущей на вакуумный усилитель. Это необходимо для дальнейшего предотвращения подсоса воздуха в соединениях.

Чтобы проверить, плавают ли обороты на Лада Гранта, посмотрите на датчик РХХ. Он находится на корпусе дросселя, следовательно, там же, где и датчик, отвечающий за положение дроссельной заслонки. Закрепляется он при помощи двух крепежных винтов. Для того чтобы убедиться в его работоспособности, достаточно будет одного мультиметра.

Если показания автомобиля находятся в норме, он должен составлять приблизительно в пределах 80 Ом. В том же случае, если показатели оказались значительно выше нормы РХХ, необходимо будет в обязательном порядке заменить.

В тот момент, когда происходит непосредственное включение зажигания, шток, который находится на регуляторе, полностью выдвигается и упирается в специально сделанное калибровочное отверстие. Находится оно непосредственно в дроссельном патрубке. После этого датчик начинает отсчитывать шаги до необходимого времени и возвращает по завершении работы клапан в исходное состояние.

Современные авто умеют поддерживать холостые обороты самостоятельно, благодаря умной электронной начинке. А именно, благодаря специальному регулятору (датчику). Рассмотрим как он работает, и как проверить датчик холостого хода (РХХ) своими руками.

Ремонт

Диагностика

Лямда-зонд ваз 2110 имеет четыре вывода:

Колодки для ваз 21102

Проверка подогревателя кислородного датчика сводится к элементарной проверке цепи нагревателя:

наличия напряжения на контакте питания бортовой сети автомобиля (при отсутствии оного проверить всю цепь);
наличия целостности цепи отрицательного контакта.

В дальнейшем нас интересует исключительно сигнальный провод, а вернее изменение напряжения идущее по нему от датчика к ЭБУ во время различных режимов работы двигателя. Проверить работу датчика можно двумя способами:

  • С помощью вольтметра;
  • С помощью осциллографа (мототестера).

Так как данная инструкция предназначена для простого обывателя, у которого просто в принципе не может быть профессионального оборудования, то диагностику датчика будем проводить с помощью вольтметра.

Способ первый: считывание кодов неисправностей

Для того, чтобы считать коды неисправности находящиеся в памяти контролера необходимо к колодке диагностики (находится с левой стороны под консолью панели приборов) либо подсоединить специальное диагностическое оборудование (слишком просто – не для нас), либо замкнуть контакт «В» на массу, что так же можно сделать соединив между собой контакты «А» и «В».

Диагностическая колодка ваз 2110

  • «А» — контакт соединенный с «массой» автомобиля;
  • «В» — контакт сигнала контроллера;
  • «G» — управление бензонасосом ваз;
  • «М» — контакт для выдачи информации (последовательных данных).

После того как данные контакты замкнуты поворачиваем ключ зажигания в положение «III» (двигатель не заводим), наблюдаем за сигнализатором «CHECK» который вспышками должен высветить число 12:

  • Вспышка;
  • 1-2 секундная пауза;
  • Вспышка;
  • Вспышка;
  • Длинная пауза в 2-3 секунды;
  • Двойной повтор вышеописанного цикла.

Считывание кода неисправности под номером «12»

Внимание! Данный код говорит о том, что работает программа самодиагностики, в противном случае данная программа не работает. После этого программа в тройном цикле высвечивает коды существующих неисправностей (каждый код по три раза), при отсутствии же оных код «12» продолжает высвечиваться постоянно

После этого программа в тройном цикле высвечивает коды существующих неисправностей (каждый код по три раза), при отсутствии же оных код «12» продолжает высвечиваться постоянно.

Внимание! При окончании диагностики размыкать данные контакты разрешается только после выключения зажигания, спустя десять секунд. Стирание кодов неисправностей из памяти ЭБУ с целью убедится, что неисправность устранена, происходит через отключения питания контролёра не менее чем на десять секунд

Питание отключается либо отсоединением минусовой клеммы от аккумуляторной батареи, либо посредством извлечения предохранителя контроллера

Стирание кодов неисправностей из памяти ЭБУ с целью убедится, что неисправность устранена, происходит через отключения питания контролёра не менее чем на десять секунд. Питание отключается либо отсоединением минусовой клеммы от аккумуляторной батареи, либо посредством извлечения предохранителя контроллера.

Особенности дроссельного узла Лада Гранта

Дроссельную заслонку поворачивает электродвигатель через редуктор. Оба встроены в корпус дроссельного узла.

При запуске и прогреве двигателя, а также в режиме холостого хода поступление воздуха в цилиндры регулируется открыванием дроссельной заслонки.

Положение дроссельной заслонки контролируют два датчика, встроенные в корпус дроссельного узла.

Угол открытия дроссельной заслонки задает электронный блок управления (ЭБУ) в зависимости от расчетного количества воздуха, которое должно поступить в цилиндры двигателя. При этом учитывается режим работы двигателя (запуск, прогрев, холостой ход и так далее), температура окружающего воздуха и двигателя, положение педали газа.

Управляющие команды поступают в дроссельный узел на электродвигатель. Одновременно ЭБУ контролирует угол открытия заслонки и, при необходимости, подает соответствующие команды для корректировки ее положения. В результате того, что ЭБУ одновременно регулирует количество впрыскиваемого топлива и поступающего воздуха, поддерживается оптимальный состав горючей смеси при любом режиме работы двигателя.

Дроссельный узел с электроприводом дроссельной заслонки чувствителен к отложениям, которые могут накапливаться на его внутренней поверхности. Образовавшийся слой отложений может помешать плавному движению дроссельной заслонки, подклинивая ее (особенно при малых углах открытия). В результате двигатель будет неустойчиво работать и даже глохнуть на холостом ходу, плохо запускаться, могут появиться провалы и на переходных режимах. Чтобы избежать этого в качестве профилактической меры следует удалять отложения специальными моющими составами при выполнении очередного технического обслуживания автомобиля. Большой слой отложений может совсем заблокировать движение заслонки. Если промывкой не удастся восстановить работоспособность дроссельного узла, то необходимо его заменить.

Неисправность или некорректная работа дроссельного узла может быть вызвана нарушением контакта в его электрической цепи (окислившимися выводами в соединительной колодке жгута проводов). В этом случае восстановить работу удастся, обработав выводы специальным составом для очистки и защиты электрических контактов. Возможны и другие причины неисправности:

— на дроссельный узел не поступает напряжение питания;

— не поступают сигналы с обоих датчиков положения дроссельной заслонки;

— ЭБУ не может распознать сигналы с датчиков положения дроссельной заслонки.

В этих случаях система управления двигателем переходит в аварийный режим работы. При этом автомобиль сохраняет возможность самостоятельно передвигаться на небольшое расстояние с медленной скоростью, что, в крайнем случае, позволит переместить его в безопасное место (съехать на обочину, покинуть перекресток и тому подобное).

О том, что дроссельный узел работает в аварийном режиме, может свидетельствовать горящая контрольная лампа неисправности системы управления двигателем и повышенная частота вращения коленчатого вала на холостом ходу (около 1500 мин-1, не смотря на то, что двигатель прогрет до рабочей температуры), двигатель при этом не будет реагировать на нажатие педали газа.

Каждый из датчиков положения дроссельной заслонки представляет собой потенциометр. В процессе работы происходит постепенный износ токопроводящих дорожек и подвижных контактов. Со временем износ может достичь такой степени, что корректная работа датчика станет невозможной. Наличие двух датчиков увеличивает надежность всего узла.

В случае если из строя выйдет только один датчик загорится контрольная лампа, но система управления двигателем перейдет на резервный режим работы. При этом двигатель будет адекватно реагировать на нажатие педали газа, но с худшими эксплуатационными параметрами

Резервный режим позволяет доехать на автомобиле до места ремонта своим ходом.

Замена датчика холостого хода

Основные симптомы, говорящие о неисправности РХХ и о необходимости замены датчика, отображаются на экране бортового компьютера автомобиля (см. видео «Замена датчиков инжектора РХХ и ДПДЗ на ВАЗ 2110, 2112, 2114, Калине и Гранте, Приоре» ниже). В частности, может высвечиваться одна из ошибок:

  • «0505» — Поломка РХХ;
  • «0506» — Холостой ход имеет пониженные обороты;
  • «0507» — Холостой ход имеет повышенные обороты.

Впрочем, если бортового компьютера на автомобиле нет, не менее наглядными будут и внешние проявления проблем с датчиком холостого хода:

  • Если автомобиль едет на малом газе, то его обороты меняются самопроизвольно, либо он просто глохнет;
  • В дороге, при выставлении нейтральной скорости, мотор глохнет;
  • При холодном старте, увеличения оборотов не происходит;
  • Если двигатель недостаточно разогрет, как только активируется любое дополнительное оборудование, сразу же происходит сброс оборотов.

Как проверить РХХ?

В нашей статье мы опишем замену датчика ХХ на примере автомобиля ВАЗ 2114. Но сначала датчик холостого хода нужно проверить на исправность. Простейший способ проверки работоспособности регулятора холостого хода заключается в следующем:

  • Скручиваем крепёжные винты и демонтируем РХХ, вытаскивая его с посадочного места;
  • Подключаем разъём непосредственно к клеммам, имеющимся на датчике, после чего прикладываем палец (без нажима!) к игле датчика;
  • Включив зажигание, убеждаемся в том, что датчик работает, по небольшим толчкам иголки. Если же таковых не будет, то РХХ придётся менять.

Датчик холостого двигателя является маленьким электрическим двигателем, поэтому ещё одним вариантом проверки его работоспособности, является проверка сопротивления. На обмотках датчика сопротивление не должно отличаться от 53 Ом. Если же это не так, то РХХ придётся менять, так как он вышел из строя.

Бывает так, что сам РХХ вполне исправен, но на него не поступают сигналы. Поэтому обязательно нужно выполнить проверку разъёмов и электропроводки.

Инструменты и материалы для замены датчика ХХ

Поменять датчик холостого хода на ВАЗ 2114 несложно, однако, для этого понадобится целый набор инструментов и материалов:

  • Новый датчик холостого хода (при покупке проверяйте, чтобы игла нового датчика не выходила более чем на 2,3 см из своего штока);
  • Отвертка средних размеров (крестовая), гаечный ключ «на 13»;
  • Вэдэшка, очиститель для карбюратора;
  • Кусок ветоши.

Процесс замены датчика холостого хода:

  1. Паркуем авто на ровном месте, активируем ручник;
  2. Поднимаем и фиксируем крышку капота;
  3. Снимаем все клеммы с аккумуляторной батареи;
  4. Демонтируем кожух, защищающий двигатель;
  5. Ослабляем хомут, и отключаем резиновый шланг, соединяющий патрубок воздушного фильтра, чтобы он в дальнейшем не препятствовал отключению патрубка;
  6. Снимаем хомут, фиксирующий патрубок воздушного фильтра, снимаем и отодвигаем в сторону гофрированную часть патрубка;
  7. Приспускаем винт, крепящий тросик дроссель, вытаскиваем сам тросик, который соединяет педаль газа и дроссельную заслонку;
  8. Используя ветошь, очищаем снаружи дроссельный узел, а также место вокруг;
  9. Вэдэшкой обрабатываем крепёжные гайки на дросселе, а также крепёжные винты датчика холостого хода;
  10. Скручиваем обе крепёжные гайки, ключом «на 13», после чего полностью демонтируем дроссельный узел;
  11. Отсоединяем разъем РХХ (отключаем клеммы);
  12. Используя ветошь, тщательно протираем все крепёжные места, а также то место, где датчик прилегает к дроссельному узлу;
  13. Использую приготовленную отвёртку, скручиваем оба крепёжных винта, фиксирующих датчик на корпусе дросселя.
  14. Вытаскиваем клапан, расположенный в крепёжном гнезде;
  15. Промываем дроссельный узел, с помощью очистителя;
  16. Смазываем новую прокладку датчика, используя моторное масло;
  17. Монтируем новый датчик на его посадочное место, так же, как и стоял старый датчик;
  18. Максимально туго затягиваем оба крепёжных винта, чтобы датчик холостого хода, плотно прилёг к дросселю;
  19. Монтируем дроссельный узел обратно, затягиваем все крепёжные гайки;
  20. Подключаем разъём, соединяющий клеммы клапана;
  21. Фиксируем тросик к дроссельной заслонке, после чего подключаем патрубок воздушного фильтра, а также резиновый шланг, и затягиваем хомуты;
  22. Монтируем на место кожу, защищающий мотор;
  23. Калибруем РХХ, подключив аккумуляторную батарею и включив зажигание (секунд на 10).

Всё! На этом процесс замены датчика можно считать законченным.

Видео: Замена датчиков инжектора РХХ и ДПДЗ на ВАЗ 2110, 2112, 2114, Калине и Гранте, Приоре

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
