Схема соединений стартера 35.3708 нива 21213

Учтите следующие моменты:

Продувайте кожух и держатель щетки Нива воздухом. Смазывайте подводковое кольцо смазывающим составом (подойдет Литол). Шлицы вала и втулки обработайте маслом двигателя. Правильный ремонт стартера — гарантия четкого пуска двигателя на горячую и на холодную. Главное — своевременно диагностировать неисправность и правильно ее устранить.

Стартер на Ниве приходится менять довольно редко, но если у вас возникла необходимость в этом, то нижеприведенная инструкция будет очень полезна. Сначала стоить рассмотреть необходимый перечень инструментов, с которыми сделать все это будет очень просто и не займет много времени.

Ключ на 13
Трещотка с небольшим удлинителем
Головка на 10

Предохранители и реле Lada 2121

25.05.2016

Основной блок предохранителей находится в салоне под приборной панелью, слева от руля.

№ релеРасшифровка

1
Блок предохранителей системы управления мотора

2
Реле очистителя ветрового стекла

3
Блоки предохранителей

4
Блок реле системы управления мотором

Дабы добраться до основного и дополнительного блоков предохранителей в Ниве, необходимо потянуть за защелку, которая расположена сверху блоков и снять крышку:

Расшифровка:

Обозначение предохранителя (номинальный ток, А)Защищаемые цепи

F1 (16)
Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)

F2(8)
Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

F3(8)
Левая фара (дальний свет), контрольная лампа включения дальнего света

F4(8)
Правая фара (дальний свет)

F5(8)
Левая фара (ближний свет)

F6(8)
Правая фара (ближний свет)

F7(8)
Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

F8(8)
Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией

F9 (16)
Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения

F10(16)
Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях

F11 (8)
Резерв

F12(8)
Резерв

F13(8)
Контакты реле противотуманного света в задних фонарях

F14(16)
Предохранитель прикуривателя

F15(16)
Резерв

F16(8)
Резерв

Блок предохранителей системы управления мотором.

На кузове слева под приборной панелью, расположен диагностический разъем и блок с четырьмя предохранителями системы управления мотором. Для доступа нужно отвернуть два самореза и снять кожух:

Схема расположения предохранителей в блоке Нива 21214.

Расшифровка:

Обозначение (номинальный ток, А)Защищаемые цепи

F1 (30)
Контакты реле правого электровентилятора

F2(30)
Контакты реле левого электровентилятора

F3 (15)
Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания

F4 (15)
Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Чуть ниже основного блока предохранителей находятся реле системы управления мотором.

№ релеРасшифровка

1
Реле зажигания

2
Главное реле

3
Реле правого электровентилятора

4
Реле левого электровентилятора

5
Реле топливного насоса

6 (F5, 15А)
Предохранитель топливного насоса (бензонасоса)

Для замены реле, головкой на 10 откручиваем две гайки крепления блока:

снимаем блок…

отключаем колодку жгутов-проводов…

отверткой откручиваем саморез крепления реле и снимаем его.

Под приборной панелью, немного выше педали газа, расположен блок с четырьмя реле.

№ релеРасшифровка

1
Реле заднего противотуманного света

2
Реле включения обогрева стекла двери багажного отделения

3
Реле ближнего света фар

4
Реле дальнего света фар

Над этим блоком, за комбинацией приборов, установлено реле поворотов и аварийной сигнализации:

Реле стартера находится в моторном отсеке.

Снятие и установка стартера

Ключ на 13
Трещотка с небольшим удлинителем
Головка на 10

Подробное руководство по замене стартера на Ниве ВАЗ 2121

Первым делом открываем капот автомобиля и отсоединяем все провода питания от конструкции стартера. Для этого понадобится открутить головкой на 10 гайки, которые крепят клеммы. Обычным ключом туда не подлезть, поэтому трещотка с головкой и удлинителем будет идеальным вариантом. Рукой нащупываем гайки клемм и воспользовавшись трещоточной рукояткой, отворачиваем их по очереди.

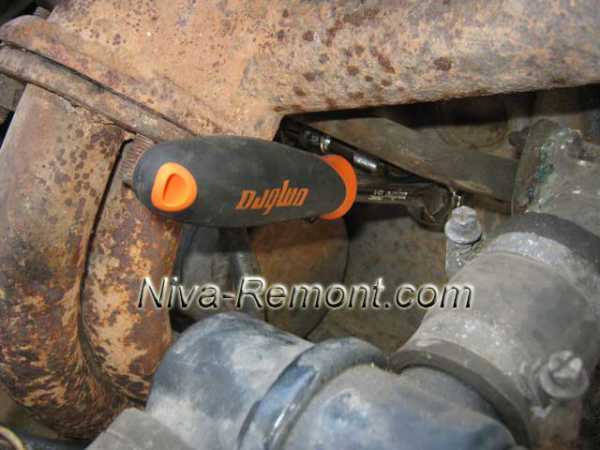

Чтобы показать все наглядно, посмотрите ниже на фото, ключ просунут как раз под выпускным коллектором Нивы:

И после этого можно отсоединить свободно провода питания, которые больше ни чем не крепятся:

Далее берем ключ на 13, удобнее воспользоваться накидным, и откручиваем 2 болта крепления корпуса стартера к двигателю. Но их может быть и три, лично на моем примере было всего 2.

И затем можно снимать его вправо, как показано наглядно на фотографии ниже:

И немного поворачивая его в сторону, вынимаем его без особых проблем вверх:

Как сами убедились, в данном ремонте сложного ничего нет, главное, чтобы под рукой были все необходимые инструменты и тогда любая работа с вашей Нивой будет выполняться быстро и без лишних нервов.

Установку стартера ВАЗ 2121 производим в обратном снятию порядке. В случае необходимости производим замену новой деталью.

Как снять стартер НИВЫ 21214 за 10 минут. Причина неисправности снятого стартера НИВЫ ВАЗ 21214

Подготовка для быстрого снятия стартера в экстремальных условиях. Быстрое снятие стартера и устранение причины возможной неисправности. Как вытащить акустический патрубок из ресивера НИВЫ Зачем нужен акустический патрубок https://www.youtube.com/watch?v=fXPZ5dVIEXQ Как вы заметили, нижний болт стартера умышленно не прикручивался уже больше никогда, после первого снятия стартера в начальный период эксплуатации машины. Так же не был поставлен на место тепловой защитный экран стартера, у которого болт нижнего крепления быстро прикипает во время езды по грязи. Из-за этого, что бы снять экран, приходиться срезать нижнее место крепления или рвать сам экран. Второй раз эту процедуру проходить не хочется. В том, что нет нижнего болта крепления стартера и теплового экрана, есть своё преимущество для нивоводов, часто эксплуатирующих машины, например в условиях Сибирских болот, бродов рек и морозов. Очень часто причина неисправности стартера простая. Например, как в этом ролике, или ещё смешнее — просто окислился или ослаб красный провод (тоже показанный на ролике) с втягивающего реле. Достаточно его ПОШЕВЕЛИТЬ и стартер закрутится. Можно заставить крутиться стартер, если обгорели пятаки во втягивающем реле, замкнув ( аккуратно, чем-то не большим по размеру, но массивным и железным, не касаясь массы корпуса двигателя) силовые провода на втягивающем реле. Без экрана всё это сделать легко. Да и при необходимости снимается стартер легко. Бывает, например, что стартер сломался, и машина стоит у подъезда, а на улице -30! Да пусть хоть и летом! Всё равно надо снимать стартер. Договариваться с соседом на счёт гаража? Или тащить в сервис? Но можно его снять ЛЕГКО И БЫСТРО самому, прямо у подъезда. Купить новый стартер или втягивающее реле в магазине у дома. И вот уже через час машина поехала. А если машина стоит в луже или грязи, то лезть под машину и крутить нижний болт? Короче, много жизненных ситуаций, когда отсутствие болта и теплового экрана значительно упростит вашу жизнь. Автор ролика не претендует на восприятия другими его мнения и предложенного им способа решения проблемы, как единственно правильного. Решайте это Сами для Себя. Автор просто предложил вариант: « Как снять стартер нивы 21214 за 10 минут и определить Причину неисправности снятого стартера нивы 21214» https://www.youtube.com/watch?v=n_PmQADIfNg

Будут ещё предложены решения встречающихся проблем по ниве на канале https://www.youtube.com/user/SamiDlyaSebya1 Если есть интерес — подписывайтесь.

ruslar.ru

Демонтаж и подключение генератора на Нивах 2121: поэтапная инструкция

На автомобилях Нива 21214 стоит генератор типа 9412.3701, на ВАЗ 21213 – типа 371.3701, на Ниве Шевроле установлен генератор 2123.

Все они представляют собой электромашины переменного тока с электромагнитным возбуждением, имеющие встроенный выпрямительный блок с кремниевыми диодами и электронным регулятором напряжения.

Максимальный ток, который вырабатывает генераторный узел типа 9412.3701, составляет 80 А, напряжение — 13,2 — 14,7 В, вращение – правое.

Конструкция узла 21214

Крышки узла крепятся со статором с помощью 4-болтов. В крышках установлены подшипники. В них осуществляется вращение вала ротора. В переднем подшипнике внутренняя обойма зажата гайкой вместе с упорным кольцом и шайбой. В задней крышке также запрессован 2-й подшипник.

Статор имеет 3-х фазную обмотку, одни из концов которой соединяются с выпрямительным блоком, состоящим из 6 диодов. Из них — 3 диода отрицательные, 3 — положительные. Соответственно полярности они впрессованы в пластины. Вся конструкция составляет выпрямительный блок, который расположен на тыльной крышке генераторного узла закрытого защитным кожухом.

В конструкцию узла входят также контактные кольца, щетки. На тыльной стороне задней крышки находится щеткодержатель, который конструктивно соединен с регулятором напряжения. В выпрямителе находится конденсатор, обеспечивающий защиту электросети от скачков напряжения.

Основные неисправности и способы их устранения

Проверка исправности агрегата выполняется с помощью мультиметра. После того, как будет запущен мотор, напряжение на клеммах аккумулятора должно составлять 13,6 В. Если значение выше или ниже, это говорит об обрыве или замыкании обмоток, окислении контактных колец, неисправности в щеточном узле, регуляторе напряжения.

Генераторный узел может плохо работать из-за слабого натяжения ремня или его обрыве. В этом случае нужно отрегулировать натяжение или заменить ремень. Неисправный регулятор напряжения, подлежит замене.

Если обнаружен пробой, замыкание, повреждение обмоток ротора, его следует заменить. При обрыве или замыкании в обмотках статора требует его замены. При повреждении диодов меняется выпрямительный блок.

Нюансы переноса генератора

Недостатком отечественных внедорожников Нива является расположение генераторного агрегата — внизу моторного отсека. На него постоянно попадают загрязнения при передвижении по бездорожью, кроме того постоянно капает ОЖ. Решает проблему перенос генератора наверх (автор видео – SARTANETS).

Для переноса понадобится набор ключей, кронштейн, болты крепления, клиновой ремень. Сделать кронштейн переноса генератора можно своими руками по приведенному ниже чертежу.

Чертеж самодельного кронштейна

Последовательность действий при переносе:

Демонтируем пропеллер, помпу и снимаем ремень.
Открутив штатный кронштейн, можно снимать генератор.
Спиливаем наплыв вокруг борта ГБЦ и на блоке цилиндров.
Затем следует выкрутить два болта и две шпильки.
Далее устанавливается узел на новый кронштейн и производится окончательная сборка.

1. Схематическое изображение откручивания крепежного материала2. Авто со снятым ремнем3. Агрегат на новом месте

Таким образом, перенести генераторный узел наверх несложно.

Руководство по снятию и подключению генератора

Для снятия агрегата необходимо подготовить набор инструментов: ключи на «10» и «19», трещетки с головками, молоток и небольшой удлинитель.

Процесс состоит из следующих действий:

В первую очередь снимается отрицательная клемма с АКБ.
Далее необходимо демонтировать защиту двигателя и правый брызговик.
Затем с помощью молотка аккуратно выбиваем крепежный болт и вынимаем.
На следующем этапе нужно отсоединить все провода, идущие к генератору: штекер и провода затянутые гайкой.
Затем откручивается вернее крепление, на котором находится натяжитель ремня.
Сняв ремень узел можно демонтировать через отверстие, которое образовалось после снятия защиты.
После замены или ремонта агрегат устанавливаем на место в обратном порядке.

Схема подключения к электросети

Цена вопроса

Генератор ВАЗ 21214 имеет хорошую ремонтоспособность, что позволяет значительно экономить средства, если вовремя делать замену изношенных или поломанных деталей.

Если менять агрегат в сборе, то стоимость замены выйдет следующая:

генератор 21214 – 3125 руб.;
нижнее крепление – 133 руб.;
болт крепления — 53 руб.;
натяжная планка – 55 руб.;
реле РС-527 – 57 руб.

Как снять стартер автомобиля ВАЗ-21213

Отсоединяем «минусовой» провод от аккумуляторной батареи. Демонтируем корпус воздушного фильтра (см. Снятие корпуса воздушного фильтра).

Снимаем передний опорный кронштейн крепления впускной трубы к кронштейну опоры двигателя, отсоединяем теплозащитный щиток стартера от выпускного коллектора и от кронштейна опоры двигателя (см. Замена прокладки впускной трубы и выпускного коллектора впрыскового двигателя).

1. Ключом «на 13» отворачиваем болт верхнего крепления стартера к картеру сцепления (этот болт также крепит задний опорный кронштейн впускной трубы к картеру сцепления). Аналогично отворачиваем болты среднего и нижнего креплений стартера, сдвигаем стартер вперед.

2. Отсоединяем провод управления тяговым реле.

3. Головкой «на 13» отворачиваем гайку «плюсового» провода стартера

4. Снимаем провод. На фото 1 для наглядности снят ресивер, а на фото 2, 3, 4 — впускная труба и выпускной коллектор.

5. Отводим стартер вдоль блока цилиндров назад

6. Вынимаем стартер.

Снятие стартера с карбюраторного двигателя проще из-за отсутствия опорных кронштейнов впускной трубы. Устанавливаем стартер в обратной последовательности

avtomechanic.ru

Как проверить модуль зажигания на Ниве Шевроле – порядок проверки

Проверить состояние узла поможет мультиметр. Не обязательно использовать дорогие приборы, обладающие высокой точностью. Главное – наличие цифровой индикации, тогда любые измерения упрощаются.

Сначала необходимо убедиться в том, что проводка устройства сохранила целостность. Для этого действия выполняют, соблюдая следующий порядок:

В положение 200 Ом устанавливают переключатель на задней панели прибора.
От модуля отключают разъем, избавляются от проводов высокого напряжения.
Между средним и крайним контактом клеммных колодок последовательно измеряют напряжение.
Показания прибора должны находиться в пределах 5 Ом. Подогреватель, к примеру, работает при сохранении других показателей.

Сопротивление вторичной обмотки проверяют на следующем этапе. Здесь надо перевести переключатель в положение 20 К. Щупы подсоединяют к проводам с соответствующим напряжением. 5,4 Ом – стандартное показание для приборов в этой ситуации. Иначе подключение невозможно грамотно организовать.

Как снять стартер автомобиля ВАЗ-21213

2. Отсоединяем провод управления тяговым реле.

3. Головкой «на 13» отворачиваем гайку «плюсового» провода стартера

5. Отводим стартер вдоль блока цилиндров назад

6. Вынимаем стартер.

avtomechanic.ru

Электрооборудование Ваз 21213, 21214 Нива

21. Электрооборудование

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода.

Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель Ваз-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители системы впрыска (двигатель Ваз-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя).

При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе). Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару. Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Цепи, защищаемые плавкими предохранителями

№ предохранителя
Защищаемые цепи (ток)

1 (16 А)
Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка.Электродвигатель омывателя ветрового стекла

2 (8 А)
Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва.Тахометр

3 (8 А)
Левая фара (дальний свет).Контрольная лампа дальнего света фар

4 (8 А)
Правая фара (дальний свет)

5 (8 А)
Левая фара (ближний свет)

6 (8 А)
Правая фара (ближний свет)

7 (8 А)
Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака.Контрольная лампа габаритного света

8 (8 А)
Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя.Лампы подсветки выключателей

9 (16 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.Элемент обогрева заднего стекла и реле (контакты) его включения

10 (16 А)
Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона.Задние фонари (лампы стоп-сигнала)

13 (8 А)
Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар.Электродвигатель омывателя фар

15 (16 А)
Прикуриватель

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

Признаки неисправности

Как уже упоминалось, симптомы неисправности модуля зажигания характерны так же для многих других узлов автомобиля. Почти нет таких признаков, которые напрямую указывают на МЗ. Это существенно осложняет ремонт. Однако при наличии опыта, выводы о неисправности модуля зажигания Нивы Шевроле можно сделать последующим симптомам.

Не работают сразу два цилиндра. Это единственный признак, который, правда не всегда, но указывает на МЗ. Вероятность этого увеличивается, если одновременно не работают 1 и 4 или 2 и 3 цилиндры.
«Плавают» холостые обороты.
Диагностика показывает пропуски зажигания во всех цилиндрах.
С прогревом двигателя падает его мощность, появляются перебои в работе.
Загорается сигнализация CHECK ENGIN.

А еще интересно: Диагностика электропроводки во Владимире, вызвать мастера

Следует отметить, что полный отказ МЗ, при котором двигатель совсем не запускается, случается очень редко. В основном этот признак неисправности модуля зажигания «Нивы-Шевроле» свидетельствует о повреждении низковольтной части проводки.

Часто причиной возникновения проблем с модулем зажигания Нива Шевроле становятся разрывы во второй обмотке, потому что именно она формирует импульс высокого напряжения. В основном это происходит по вине автовладельцев:

при несвоевременной замене вышедших из строя высоковольтных проводах
установке свечей зажигания не соответствующих модели автомобиля.
попадание влаги вследствие неправильно произведенной мойки

Так же причина перегорания может быть отслоение пайки из-за усиленной вибрации при частом использовании двигателя на высоких оборотах или при частых температурных воздействиях – перегреве двигателя.

Проблемы с модулем зажигания можно определить заранее, поскольку две катушки не выходят их строя одновременно, поэтому у автовладельцев двигатель будет по-прежнему заводиться, но уже с некоторыми трудностями:
