Компьютерная диагностика автомобиля

Сразу хочется прояснить, что же такое компьютерная диагностика автомобиля сканером. Может многих разочарую, но факты таковы, что диагностика сканером — это только начальный этап в процессе диагностики. Часто бывает, что на этом этапе удаётся выявить проблему, но также часто бывает, что и не удаётся.

Всё дело в том, что подключая сканер или адаптер к автомобилю, мы на самом деле подключаем его к ЭБУ и, соответственно, видим всё «глазами» ЭБУ, а не реальные процессы. Например, мы видим, что электронный блок управления дал сигнал 2мсек. на форсунку, но мы не видим — дошёл ли он и если дошёл, то какой! Это нужно понимать в первую очередь. Думаю, понятно.

Поэтому у настоящего диагноста всегда должен быть второй прибор, именуемый мотор-тестером. Он позволяет при помощи своих датчиков видеть реальные процессы, происходящие при работе двигателя — снимать осциллограммы высокого напряжения, сигналы от датчиков, управляющие импульсы на исполнительные механизмы, измерять давление во впускном коллекторе, цилиндрах и картере двигателя. И многое другое. Это также нужно понимать.

Но мы в этой  рубрике остановимся на диагностике сканером, так как он идеально подходит для собственных нужд своей бюджетной ценой и доступностью. Вернее даже не на сканерах, а на адаптерах для диагностики.

У адаптеров перед полноценными сканерами есть два существенных преимущества — они в разы дешевле и позволяют смотреть информацию с большим разрешением на мониторе.

Отдельно хочется разочаровать любителей читать и удалять ошибки. Это к диагностике не имеет никакого отношения. Мало того, что наличие той или иной ошибки ещё не говорит, что неисправен тот или иной узел, так ещё и не обязательно должна выскочить ошибка при наличии неисправности.

Тем, кто никогда не сталкивался с чип-тюнингом, я поясню. В каждой прошивке есть такой параметр, как «маска DTC». Что означает — маска кодов неисправностей. Так вот, на разных прошивках могут быть выбраны разные параметры маски и ошибка может не выводится при той или иной неисправности. А некоторые «чип-тюнеры» с большой дороги, вообще, могут убрать все возможные параметры для вывода ошибок. Поэтому первое правило — наличие кода ошибки может дать направление для поиска неисправности, а отсутствие кода ошибки абсолютно не о чём не говорит!

С этим тоже разобрались. Пойдём дальше.

Диагностика, в моём понимании, это умение логически мыслить и даже немного фантазировать. Моя задача объяснить, что означает тот или иной параметр при диагностике и какой он должен приблизительно быть. А вот, почему он ведёт себя «странно» — это уже необходимо логически подумать и проверить все возможные варианты, которые приводят к таким показаниям. А таких вариантов может быть много.

То есть, нужно понимать, что одна «таблетка для лечения» может быть не всегда и поспешных выводов делать никогда не стоит. Например, датчик кислорода долго показывает бедную смесь. Большинство сразу бросаются его менять. А ведь может смесь действительно бедная? Или выпускной тракт перед лямбдой имеет негерметичности и подсасывает воздух, вводя лямбду в заблуждение?

Может такое быть? Конечно может! Поэтому всегда необходимо логически мыслить и фантастически размышлять

Это первая статья рубрики о компьютерной диагностике автомобиля и в процессе написания последующих статей, я буду в конце этого поста давать ссылку на новый материал. Получится, своего рода, содержание и карта всей рубрики.

Также выкладываю видео о том, как анализировать параметры в диагностической программе с реальными примерами неисправностей

По теме:

+22

🔔K—Line адаптер KKL VAG COM 409.1

Эти адаптеры предназначены для диагностики блоков управления автомобилей Volkswagen , AUDI, SEAT, SKODA, Opel, Volvo, Alfa-Romeo, ВАЗ, ГАЗ по K-линиям, а также все остальные автомобили поддерживающие протоколы: ISO 9141-1,ISO 9141-2,ISO 14230.

Чтобы избежать проблем необходимо уточнить у продавца на каком чипе собран адаптер!

Предпочтительнее купить адаптер на чипе FTDI!

Данный адаптер прекрасно работает с программой Chevrolet Explorer. А если оснастить его переключателем, тогда он сможет подключаться к блоку управления подушками безопасности и к блоку АБС.

Ниже Вы сможете купить адаптер с уже установленным переключателем

Если Вы купили адаптер KKL VAG COM409.1 и хотите диагностировать систему АБС и систему подушек безопасности, тогда у Вас два пути:

Самостоятельно установить переключатель, чтобы он производил коммутацию между 7, 12 и 13 выводом адаптера

Просто спаять между собой выводы 7, 12 и 13, как показано на фото. Спаиваем 12 и 13 контакт, а затем проводом соединяем с 7 контактом

Работать будут оба варианта, но во втором случае может наблюдаться нестабильная передача данных. Особенно при большом количестве выбранных параметров.

Но лично моё мнение — это всё-таки использование полноценного переключателя. Потому что, когда у нас все 3 контакта замкнуты, то мы фактически замыкаем 11-й контакт блока управления тормозной системы и 9-й контакт блока управления подушками безопасности с 5-м контактом блока иммобилайзера, что, как мне кажется, не совсем правильно.

Далее более подробно об установке переключателя

F16D3 – самый распространенный

Если F14D3 устанавливался на хэтчбеки или седаны «Лачетти», то F16D3 использовали на всех трех типах автомобилей, включая универсал. Его мощность достигает 109 л.с., крутящий момент – 131 Нм. Его основное отличие от предыдущего мотора – объем цилиндров и, следовательно, повышенная мощность. Кроме Lacetti этот двигатель можно найти на Aveo и Cruze.

Проблемы

1.6-литровый двигатель для «Шевроле» – это переделанный Z16XE, устанавливаемый на Opel Astra, Zafira. У него взаимозаменяемые детали и типичные проблемы. Главная из них – клапан EGR, возвращающий в цилиндры отработанные газы для окончательного дожигания вредных веществ. Его обрастание нагаром – дело времени, особенно при использовании некачественного бензина. Решается проблема уже известным способом – глушением клапана и установкой ПО, где его функционал вырезан.

Прочие недостатки такие же, как и на младшей 1.4-литровой версии, включая образование нагара на клапанах, что ведет к их «подвисанию». На ДВС после 2008 года неисправностей с клапанами нет. Сам агрегат работает нормально первые 200-250 тысяч километров, далее – как повезет.

Тюнинг возможен разными способами. Самый простой – чип-тюнинг, который уместен и для F14D3. Обновление прошивки даст прибавку всего в 5-8 л.с., поэтому сам по себе чип-тюнинг неуместен. Он обязательно должен сопровождаться установкой спортивных распредвалов, разрезных шестерней. После этого новая прошивка поднимет мощность до 125 л.с.

Следующий вариант – расточка и установка коленвала от мотора F18D3, что дает 145 л.с. Это дорого, иногда лучше взять F18D3 под свап.

Раздел 6. Сервисные работы и уход за автомобилем Шевроле Лачетти Инструкция по эксплуатации и информация о порядке технического обслуживания автомобиля.

Информация по жидкостям в системах автомобиля и другим расходным материалам и деталям, руководство по их проверке и замене.

Проверка уровня масла требует таких условий:

  • Перед открытием капота выключите мотор и достаньте ключ из зажигания.
  • Проверку уровня масла проводите тогда, когда автомобиль стоит на ровной площадке. Иначе тест будет неинформативен.
  • После остановки автомобиля необходимо подождать немного, пока масло стечет в картер, а затем смотреть на его уровень.
  • Если двигатель был недостаточно разогрет, масло будет стекать дольше.

Если охлаждающая жидкость перегрелась, не открывайте расширительный бочок при горячем моторе – пары антифриза находятся под высоким давлением и могут обжечь.

Если вам необходимо открыть емкость с тормозной жидкостью, сначала удалите все загрязнения вокруг крышки. Если они случайно попадут внутрь, нарушат работу системы и она потребует дорогого ремонта.Не наливайте тормозную жидкость выше необходимого уровня. Это может привести к воспламенению мотора.

Параметры диагностики автомобиля

И на последок самое главное. Что мы подразумеваем под параметрами диагностики автомобиля?

Многие не до конца понимают суть диагностики сканером или адаптером. А сути здесь две и они очень важны:

Данный вид диагностики позволяет определить уже явные проблемы. Тонкую диагностику таким способом не выполнишь. Для этого необходимы другие устройства и инструменты — мотор-тестеры, пневмотестеры, компрессометры, манометры и т.п.
И самое главное — когда мы подключаемся к колодке диагностики, то мы подключаемся к блоку управления двигателем! Поэтому мы не видим реальной картины! Мы лишь видим то, что видит блок управления! Если длительность импульса впрыска в параметрах диагностики показана 2.5 мсек, то это не означает, что это так и есть на самом деле. Это лишь ЭБУ задал такое время впрыска. А как на самом деле отработала форсунка, мы не видим

И это очень важно понимать.

Поэтому данные параметры диагностики являются лишь начальным этапом при диагностике автомобиля и далеко не всегда они могут нам помочь.

Это не панацея, а лишь первый и довольно грубоватый анализ ситуации. Порой простой осмотр свечей зажигания может сказать больше, чем все эти параметры.

Но, в то же время, такая диагностика может оказаться незаменимой и очень полезной в разных ситуациях. Например, при покупке автомобиля можно узнать много нехорошего, как в этом видео на нашем канале

На этом все. Пусть Ваши машинки не болеют.

Всем Мира и ровных дорог!

+12

Двигатели

Автомобиль Lacetti выпускали с 2004 по 2013 год, то есть в течение 9 лет. За это время ставили разные марки двигателей с отличающимися комплектациями. Всего под «Лачетти» разработали 4 агрегата:

  1. F14D3 – 95 л.с.; 131 Нм.
  2. F16D3 – 109 л.с.; 131 Нм.
  3. F18D3 – 122 л.с.; 164 Нм.
  4. T18SED – 121 л.с.; 169 Нм.

Самые слабые – F14D3 с объемом 1.4 литра – ставились только на автомобили с кузовом хэтчбек и седан, универсалы не получили данные ДВС. Самым распространенным и популярным стал мотор F16D3, который использовался на всех трех автомобилях. А версии F18D3 и T18SED ставились только на машины с ТОПовыми комплектациями и использовались на моделях с любым типом кузова. Кстати, F19D3 – это улучшенный T18SED, но об этом позже.

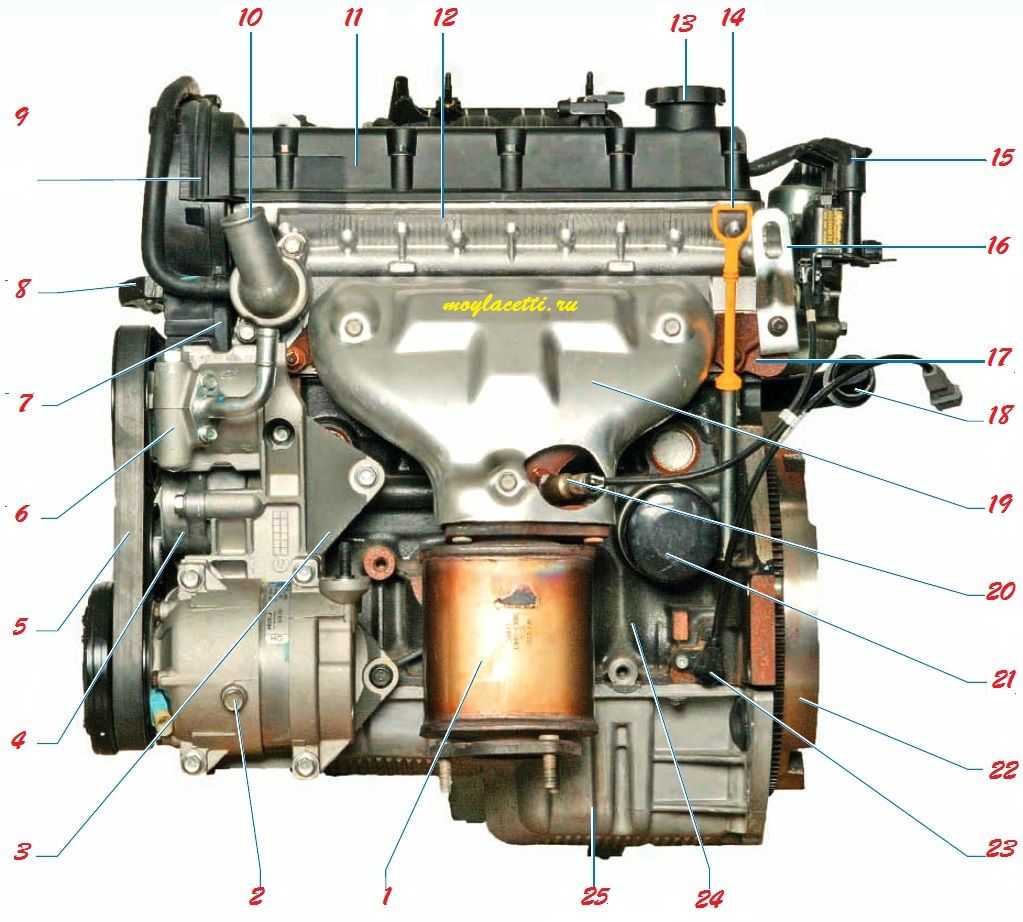

Двигатель Лачетти (вид спереди по ходу автомобиля)

Двигатель Шевроле Лачетти

1 — каталитический нейтрализатор отработавших газов; 2 — компрессор кондиционера; 3 — кронштейн навесных агрегатов; 4 — натяжное устройство ремня привода вспомогательных агрегатов; 5 — ремень привода вспомогательных агрегатов; 6 — насос гидроусилителя руля; 7 — задняя крышка привода ГРМ; 8 — кронштейн правой опоры силового агрегата; 9 — верхняя передняя крышка привода ГРМ; 10 — крышка термостата; 11 — крышка головки блока цилиндров; 12 — головка блока цилиндров; 13 — крышка маслозаливной горловины; 14 — указатель уровня масла (масляный щуп); 15 — катушка зажигания; 16 — рым; 17 — выпускной коллектор; 18 — подводящая труба насоса охлаждающей жидкости; 19 — теплозащитный кожух выпускного коллектора; 20 — управляющий датчик концентрации кислорода; 21 — масляный фильтр; 22 — маховик; 23 — датчик положения коленчатого вала; 24 — блок цилиндров; 25 — поддон картера.

Двигатель Лачетти (вид слева по ходу автомобиля)

Двигатель Лачктти

1 — маховик; 2 — поддон картера; 3 — блок цилиндров; 4 — каталитический нейтрализатор отработавших газов; 5 — выпускной коллектор; 6 — указатель уровня масла; 7 — крышка маслозаливной горловины; 8 — катушка зажигания; 9 — головка блока цилиндров; 10 — клапан рециркуляции отработавших газов; 11 — форсунка; 12 — топливная рампа; 13 — исполнительный механизм cистемы изменения длины впускного тракта; 14 — впускной трубопровод; 15 — датчик температуры воздуха на впуске; 16 — трубка подвода паров топлива от клапана продувки адсорбера к впускному трубопроводу; 17 — генератор; 18 — клапан продувки адсорбера; 19 — кронштейн впускного трубопровода; 20 — стартер; 21 — подводящая труба насоса охлаждающей жидкости.

Горячие клавиши Chevrolet Explorer

Ctrl+F1                                               Установить связь (Sirius D42)

Ctrl+F2                                                 Установить связь (MR-140)

Ctrl+F3                                               Установить связь (Sirius D32)

Ctrl+F4                                                 Установить связь (M7.9.7.1)

Ctrl+F5                                                 Установить связь (Aisin-81)

Ctrl+F6                                                 Установить связь (ZF-4P16)

Ctrl+F7                                                 Установить связь (ABS Bosch)

Ctrl+F8                                                 Установить связь (ABS Teves)

Ctrl+F9                                               Установить связь (ABS Delphi)

Ctrl+F10                                             Установить связь (ABS Mando)

Ctrl+F11                                             Установить связь (AirBag SRS.1)

Ctrl+F12                                             Установить связь (AirBag SRS.0)

Esc                                               Выход из режима графиков/Выход из программы

Ctrl+O                                                   Открыть файл отчета

Ctrl+S                                                       Сохранить отчет

Ctrl+E                                                         Экспорт в Excel

F4                                                       Редактировать набор

F5, F6                                                           Сменить набор

Home                                                 В начало осциллограммы

End                                                     В конец осциллограммы

PageDown                                   Следующий кадр осциллограммы

PageUp                                       Предыдущий кадр осциллограммы

Left                                                             Курсор влево

Right                                                          Курсор вправо

Up, Down                                               Прокрутка параметров

Вот и все основные функции программы Chevrolet Explorer.

Как видим, ничего сложного в диагностике Шевроле Лачетти своими руками нет.

Вот всё вышеизложенное на видео

Мир Вашему дому и ровных дорог!

По теме:

+35

Неисправности системы зажигания Шевроле Лачетти

Переходим ко второму этапу — прерывистая работа двигателя на холостом ходу и легкие рывки при наборе мощности. По другому можно сказать — это пропуски зажигания в цилиндрах. Причиной может быть: бедная смесь, нарушена компрессия, неисправность элементов системы зажигания. Чтобы быстро определиться к какому цилиндру это относится, мы произвели датчиком давления замеры пульсаций отработавших газов на выходе из выхлопной трубы.

Для определения в каком именно цилиндре происходят сбои, подключаем датчик синхронизации и высоковольтные датчики к каждому цилиндру:

Проверка системы зажигания Chevrolet lacetti

Замечание: чтобы определить где и какой цилиндр у нас на графике, нужно сделать синхронизацию по первому цилиндру (желтая линия) и тогда в зависимости, где будет провал (после какого цилиндра, произошло зажигание), там и будет находится такт выпуска неисправного цилиндра. Например, после зажигания в первом цилиндре идет выпуск во втором (порядок работы 1-3-4-2). В нашем случае это происходит (образуется падение давления) после зажигания во втором цилиндре, а значит пропуски происходят в 4-м цилиндре. И еще пропуски у нас протекают, как видно на графике, эпизодически — не при каждом рабочем цикле двигателя.

Показания Autoscope — пропуски зажигания

Самое первое и простое, что мы делаем — это снимаем свечи зажигания. Они у нас, как оказывается, в ужасном состоянии — на них оранжевый налет из-за присадок в бензине. А этот налет, как известно, имеет в своем составе свинец или другие металлы. Так что у нас из керамического изолятора сердечника, получается токопроводящий элемент, по которому может прошивать искра. К тому же, мы обнаружили характерные углеродные дорожки на керамике изолятора электрода свечи 4-го цилиндра.

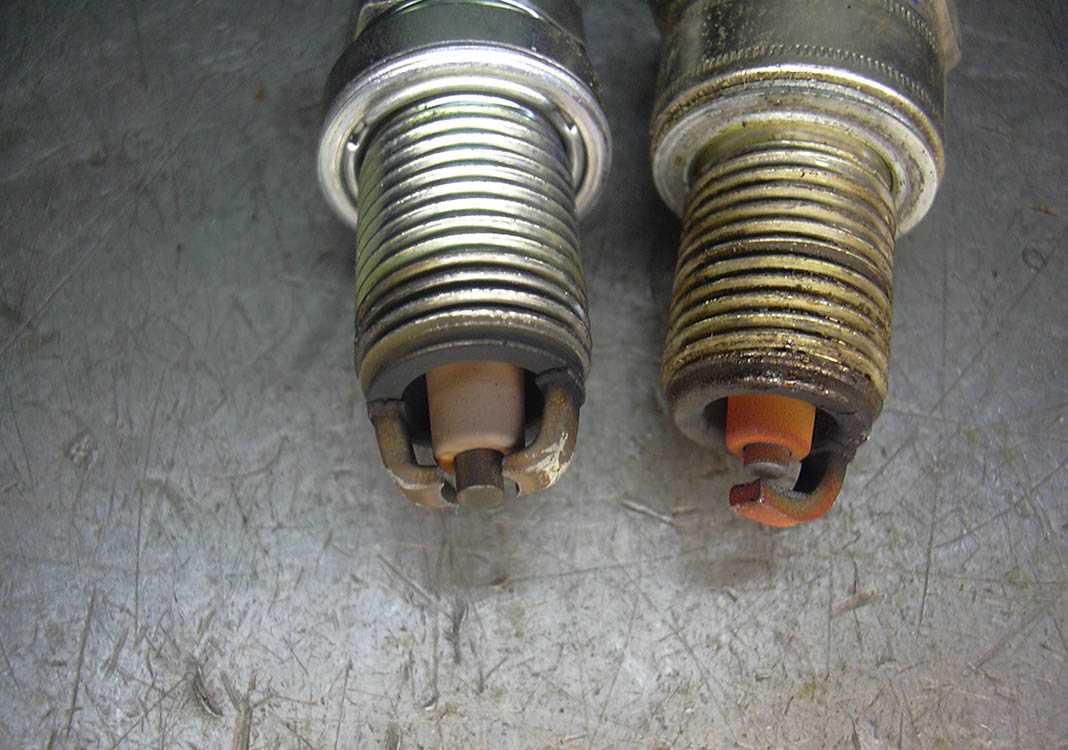

Свечи зажигания — поиск неисправности Chevrolet lacetti

Для своей уверенности параллельно делаем замер компрессии. Во всех цилиндрах 14,5 атм плюс минус 3%, что есть отлично для нашего 16 клапанного двигателя.

Что получилось после замеров в нашем случае:

— Свеча 1-го цилиндра — сбои при 11 атм

— Свеча 2-го цилиндра — сбои при 12,5 атм

— Свеча 3-го цилиндра — сбои при 11,5 атм

— Свеча 4-го цилиндра — сбои при 8 атм

Свечи подлежат ликвидации.

С заменой свечей мы устранили рывки и неравномерность работы двигателя, но динамика у нас от этого не сильно увеличилась. Так как проблема с мощностью осталась, то решили промывать инжектор, так как пробег составил уже 35000 км и к тому же машина у нас на газу (в этом случае внешняя часть форсунки чаще подвержена коксообразованию).

Промывка инжектора на Chevrolet Lacetti

Третий этап — промывка инжектора. Не рекомендую промывать форсунки без снятия с двигателя, а еще хуже добавлять промывочные жидкости в бак. Ведь никто не знает как поведет себя насос от залитой химии и в каком состоянии находится топливный фильтр — не вымоет ли из него грязь, и не попадет ли эта грязь в форсунки. Еще одна особенность Chevrolet — на топливной рампе нет обратки и регулятора давления, это все находится возле насоса. Что это значит — все что поступает к форсункам впрыскивается через них, и если есть грязь то она накапливается в колодцах и попадает в сам клапан (самое узкое место).

Так что не ленимся — снимаем форсунки, осматриваем, промываем и проверяем.

Рампа с форсунками Шевроле Лачетти

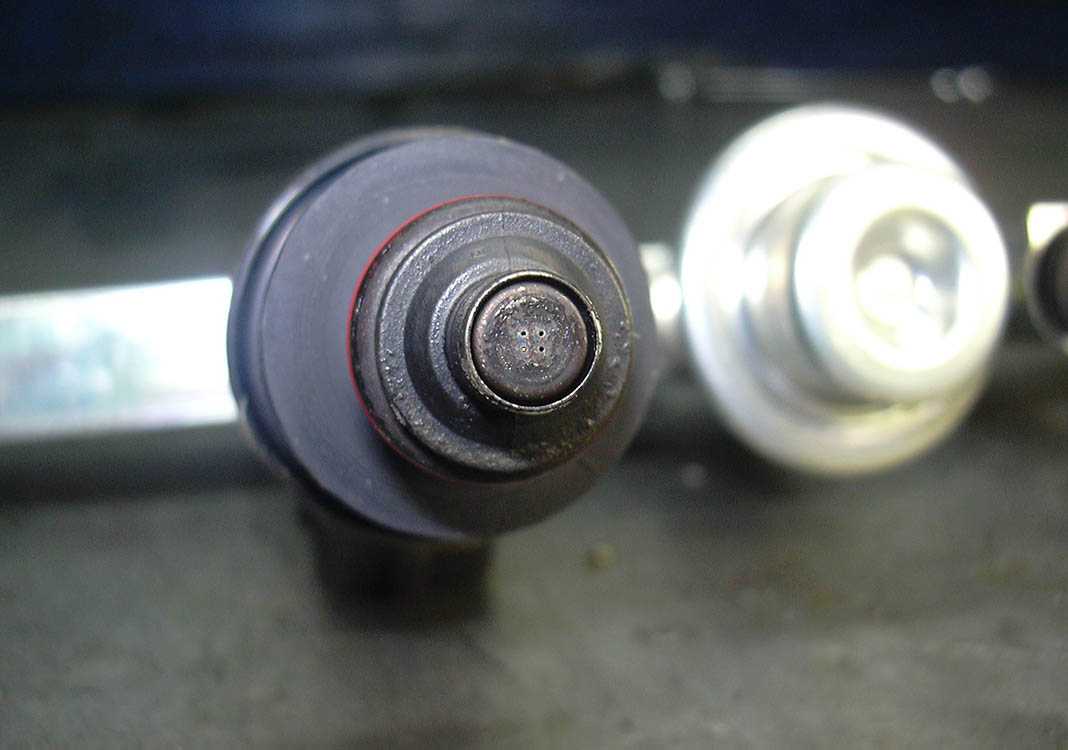

Осмотр форсунок показал, что некоторые имеют забитые отверстия — это еще один вид неисправности Chevrolet lacetti.

Обнаружили интересную вещь — форсунки не имеют сетчатого фильтра. Так что все что попадет кроме бензина будет забиваться в самом узком месте (в соплах). Так у нас и произошло (смотрите предыдущее фото).

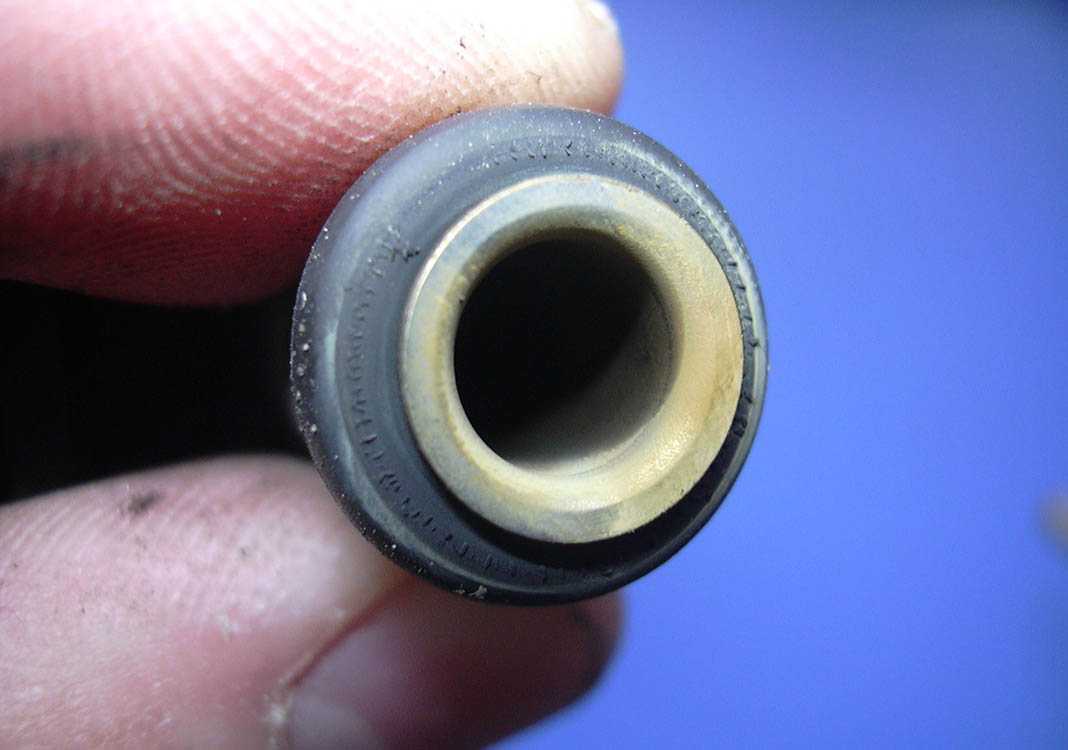

Отсутствие сеток в форсунках Chevrolet lacetti

Промываем форсунки. Затем, для того что бы убедиться в качестве проделанной работы, проверяем их производительность.

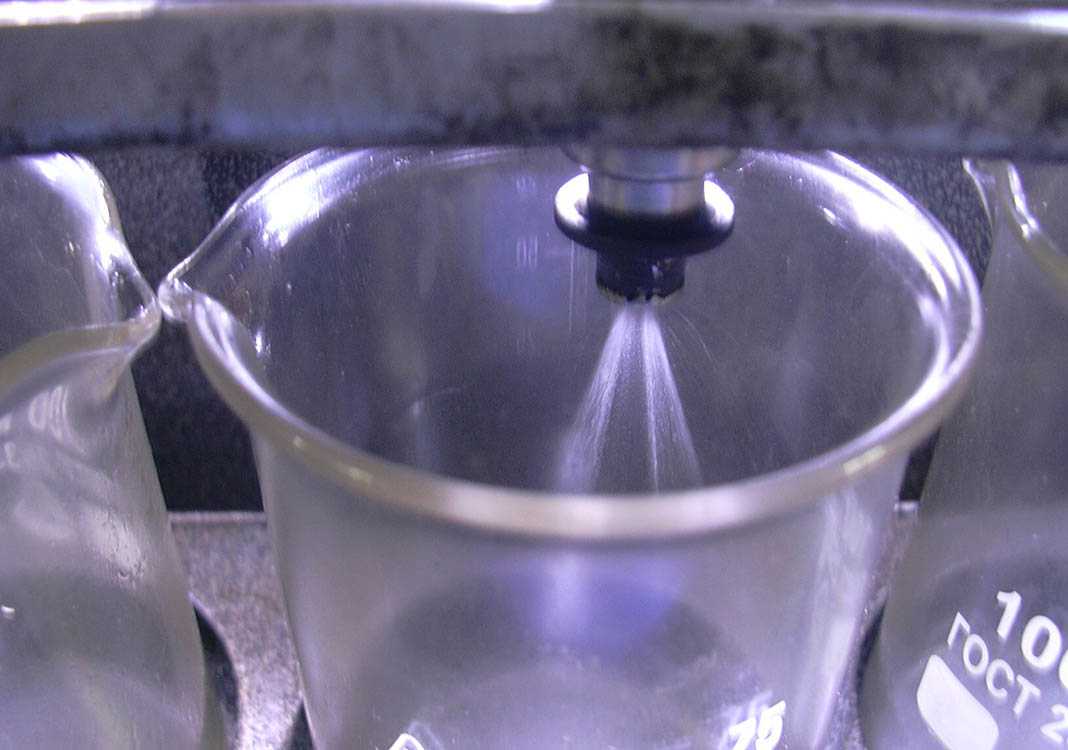

Промывка форсунок Chevrolet lacetti

Смотрим на результат — похоже он отличается от первоначального состояния (См. фото выше).

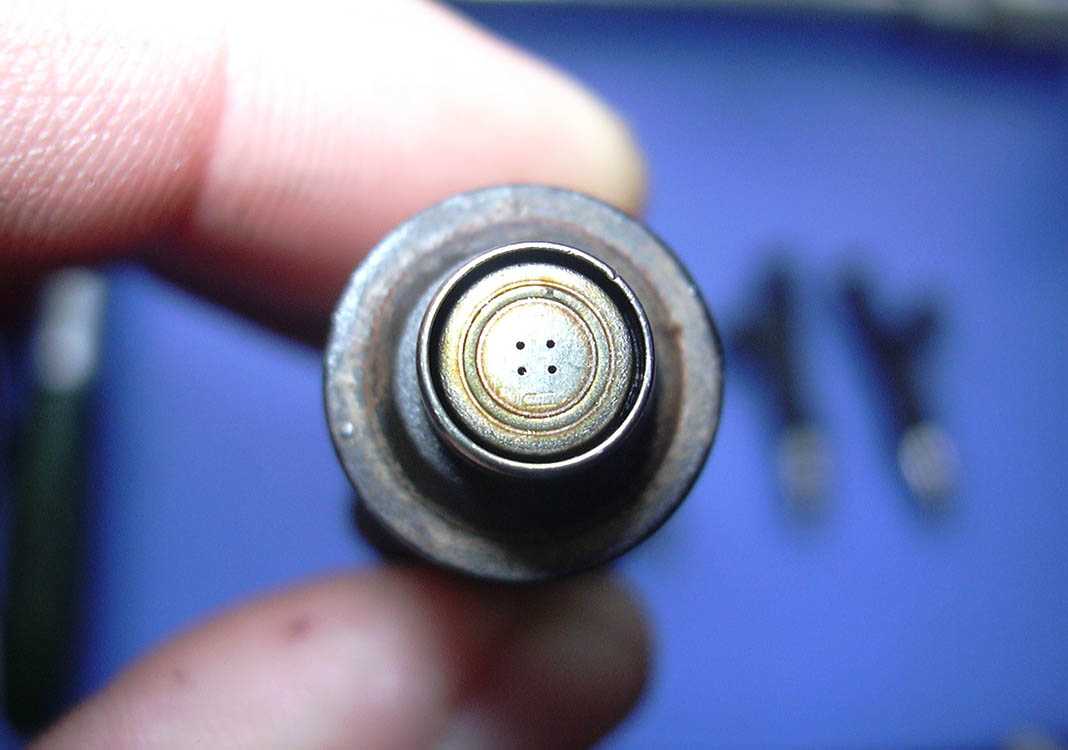

Чистая форсунка Шевролет Лачетти

Нашему клиенту повезло — на этом этапе закончились его мучения. Все неисправности были устранены. Но как «нормальный» автомобилист он хочет большего, и просит нас — «Можно ли улучшить динамику автомобиля, при этом не увеличив расход топлива, а даже и уменьшив его. И все это за разумные деньги (т.е. небольшие)». Ну и в этот раз мы нашли достойный ответ, но это тема уже другой статьи. Читайте «Лечим неисправности Chevrolet lacetti» часть вторая……

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Сброс адаптаций Шевроле Лачетти

В некоторых случаях возникает необходимость в сбросе адаптаций ЭБУ. Например, после чистки дроссельного узла или после замены датчиков.

Внимание! Сброс адаптаций выполняется при ВКЛЮЧЕННОМ зажигании и ЗАГЛУШЕННОМ двигателе. В некоторых случаях для автомобилей, оборудованных ЭБУ MR-140/HV-240, требуется выполнить «Обучение ДПКВ».После нажатия на кнопку «Обучение ДПКВ» на экран будут выводится инструкции с необходимыми действиями

Заходим в «Сервис» — «Сервисные Функции» — «Сброс адаптаций»

Сброс адаптаций Шевроле Лачетти

Подтверждаем действие

Сброс адаптаций Шевроле Лачетти

Результат

Сброс адаптаций Шевроле Лачетти

Можете посмотреть в этом коротком видео, что и как происходит при сбросе адаптаций с дроссельной заслонкой

Стоит отметить, что сбросом адаптаций уже на многих автомобилях удалось избавиться от дёрганий на малых оборотах. Не на всех, но на большинстве.

Коды ошибок Лачетти (1.8D-FAM I)

DTC Описание
P0016 Взаимосвязь между положением коленчатого вала (СКР) и положением распределительного вала (СМР)
P0106 Работоспособность датчика абсолютного давления в коллекторе (МАР)
P0107 Цепь датчика абсолютного давления в коллекторе (МАР), низкий уровень сигнала
P0108 Цепь датчика абсолютного давления в коллекторе (МАР), высокий уровень сигнала
P0112 Цепь датчика температуры воздуха на впуске, низкий уровень сигнала
P0113 Цепь датчика температуры воздуха на впуске, высокий уровень сигнала
P0117 Цепь датчика температуры охлаждающей жидкости двигателя, низкий уровень сигнала
P0118 Цепь датчика температуры охлаждающей жидкости двигателя, высокий уровень сигнала
P0122 Цепь датчика положения дроссельной заслонки, низкий уровень сигнала
P0123 Цепь датчика положения дроссельной заслонки, высокий уровень сигнала
P0131 Цепь датчика HO2S, низкий уровень сигнала, датчик 1
P0132 Цепь датчика HO2S, высокий уровень сигнала, датчик 1
P0133 Датчик 1 замедленного отклика датчика HO2S
P0134 Датчик 1 ослабления активности цепи датчика HO2S
P0135 Датчик 1 работоспособности нагревателя HO2S
P0137 Цепь датчика HO2S, низкий уровень сигнала, датчик 2
P0138 Цепь датчика HO2S, высокий уровень сигнала, датчик 2
P0140 Датчик 2 ослабления активности цепи датчика HO2S
P0141 Датчик 2 работоспособности нагревателя HO2S
P0171 Бедная смесь в системе корректировки топливоподачи
P0172 Богатая смесь в системе корректировки топливоподачи
P0201 Цепь управления форсункой 1
P0202 Цепь управления форсункой 2
P0203 Цепь управления форсункой 3
P0204 Цепь управления форсункой 4
P0300 Обнаружен пропуск зажигания
P0315 Не обнаружено изменение в системе изменения угла поворота коленчатого вала
P0317 Нет входного сигнала от системы обнаружения неровной дороги
P0324 Работоспособность модуля датчика детонации
P0325 Цепь датчика детонации
P0335 Цепь датчика положения коленчатого вала (CKP)
P0336 Работоспособность датчика положения коленчатого вала (CKP)
P0340 Цепь датчика положения распределительного вала (СМР)
P0351 Цепь управления катушкой зажигания 1 и 4
P0352 Цепь управления катушкой зажигания 2 и 3
P0401 Рециркуляция отработавших газов, недостаточный расход
P0402 Рециркуляция отработавших газов, избыточный расход
P0404 Система рециркуляции отработавших газов, работоспособность при открытом положении
P0405 Цепь датчика положения в системе рециркуляции отработавших газов, низкий уровень сигнала
P0406 Цепь датчика положения в системе рециркуляции отработавших газов, высокий уровень сигнала
P0420 Низкая производительность каталитического нейтрализатора
P042E Система рециркуляции отработавших газов, работоспособность при закрытом положении
P0443 Цепь управления клапаном продувки адсорбера СУПБ
P0461 Работоспособность датчика уровня топлива
P0462 Низкое напряжение в цепи датчика уровня топлива
P0463 Высокое напряжение в цепи датчика уровня топлива
P0502 Цепь датчика скорости автомобиля (VSS), низкий уровень сигнала
P0506 Низкая частота вращения на холостом ходу
P0507 Высокая частота вращения на холостом ходу
P0532 Цепь датчика давления охладителя в системе кондиционирования воздуха, низкий уровень сигнала
P0533 Цепь датчика давления охладителя в системе кондиционирования воздуха, высокий уровень сигнала
P0562 Низкое напряжение системы
P0563 Высокое напряжение системы
P0601 Постоянное запоминающее устройство (ПЗУ) контроллера
P0602 Контроллер не запрограммирован
P0606 Быстродействие контроллера
P0660 Цепь управления электромагнитом клапана в узле регулировки впускного коллектора
P0700 Включение контрольной лампы индикации неисправности, затребованное контроллером КПП
P1133 Датчик 1 недостаточной эффективности переключения датчика HO2S
P1134 HO2S, датчик 1 соотношения времени перехода
P1166 Бедная смесь в режиме полной нагрузки
P1391 Работоспособность датчика неровной дороги
P1392 Цепь датчика неровной дороги, низкий уровень сигнала
P1393 Цепь датчика неровной дороги, высокий уровень сигнала
P1396 Отклонение сигнала датчика скорости колеса с АБС
P1397 Отсутствие сигнала от датчика скорости колеса с АБС
P1631 Неверен сигнал включения подачи топлива для защиты от кражи
P2297 HO2S, датчик 1 работоспособности в момент отключения подачи топлива в режиме торможения двигателем
P2610 Работоспособность таймера выключения зажигания в контроллере
U0101 Нарушена связь с контроллером КПП
U0167 Отсутствует идентификатор сообщения иммобилизатора

Мир Вашему дому и удачи на дорогах!

По теме:

+2

F18D3 – самый мощный на «Лачетти»

Этот ДВС ставился на «Шевроле» в ТОПовых комплектациях. Отличия от младших версий – конструктивные:

  • Ход поршня – 88.2 мм.
  • Диаметр цилиндров – 80.5 мм.

Эти изменения позволили повысить объем до 1.8 литра; мощность – до 121 л.с.; крутящий момент – до 169 нм. Мотор соответствует стандарту Евро-5 и на 100 км расходует 8.8 литра в смешанном режиме. Требует масла в объеме 3.75 литра вязкостью 10W-30 или 5W-30 с периодичностью замены 7-8 тыс. км. Его ресурс – 200-250 тыс. км.

Также существует 1.8-литровая версия T18SED, которая ставилась на «Лачетти» до 2007 года выпуска. Затем его улучшили – так появился F18D3. В отличие от T18SED, на новом агрегате нет высоковольтных проводов – вместо них применен модуль зажигания. Также ремень ГРМ, помпа и ролики немного изменились, но по характеристикам между T18SED и F18D3 различий нет, и водитель не заметит разницу в управлении вообще.

Среди всех моторов, устанавливаемых на «Лачетти», F18D3 – единственный силовой агрегат, на который можно поставить компрессор. Правда, у него высокая степень сжатия – 9.5, поэтому ее предварительно нужно понизить. Для этого ставят две прокладки ГБЦ. Для установки турбины поршни заменяют на кованные со специальными проточками под низкую степень сжатия, устанавливают форсунки 360cc-440cc. Это позволит поднять мощность до 180-200 л.с. Стоит отметить, что ресурс мотора при этом упадет, расход бензина возрастет. Да и сама задача сложная и требует серьезных финансовых вложений.

Более простой вариант – установить спортивные распредвалы с фазой 270-280, паук 4-2-1 и выхлоп разрезом 51 мм. Под эту конфигурацию стоит прошить «мозги», что легко позволит снять 140-145 л.с. Для еще большей мощности требуется портинг ГБЦ, увеличенные клапаны и новый ресивер для Lacetti. Около 160 л.с. в итоге можно получить.

F14D3 – самый слабый ДВС на «Шевроле Лачетти»

Этот мотор создали в начале 2000-х годов для легких и компактных автомобилей. Он прекрасно стал на Chevrolet Lacetti. Эксперты утверждают, что F14D3 – это переработанный «опелевский» мотор X14XE или X14ZE, устанавливаемый на Opel Astra. У них много взаимозаменяемых деталей, похожие кривошипно-шатунные механизмы, однако официальной информации об этом нет, это просто наблюдения экспертов.

Сам двигатель прост до невозможности – это классический «рядник» с 4 цилиндрами и 4 клапанами на каждом из них. То есть, всего здесь 16 клапанов. Объем – 1.4 литра, мощность – 95 л.с.; крутящий момент – 131 Нм. Расход топлива – стандартный для подобных ДВС: 7 литров на 100 км в смешанном режиме, возможный расход масла – 0.6 л/1000 км, но в основном угар наблюдается на моторах с пробегом свыше 100 тыс. км. Причина банальна – залегшие кольца, чем страдает большинство побегавших агрегатов.

Производитель рекомендует заливать масло вязкостью 10W-30, а при эксплуатации автомобиля в холодных регионах требуемая вязкость – 5W30. Считается, что лучше подходит оригинальное масло GM. С учетом того, что на данный момент двигатели F14D3 в основном с большим пробегом, лучше лить «полусинтетику». Замена масла проводится через стандартные 15000 км, но с учетом низкого качества бензина и самого масла (неоригинальных смазок на рынке полно) менять его лучше через 7-8 тысяч километров. Ресурс двигателя – 200-250 тысяч километров.

Проблемы

Недостатки у двигателя есть, их немало. Самый главный из них – подвисающие клапаны. Это возникает из-за зазора между втулкой и клапаном. Образование нагара в этом зазоре затрудняет ход клапана, что ведет к ухудшению работы: агрегат троит, глохнет, нестабильно работает, теряет мощность. В большинстве случаев данные симптомы предполагают указанную проблему. Мастера рекомендуют заливать только качественное топливо на проверенных заправках и начинать движение только после прогрева мотора до 80 градусов – в будущем это избавит от проблемы подвисания клапанов или, как минимум, отсрочит ее.

Также не исключены и другие проблемы: троение из-за забитых грязью форсунок, плавающие обороты. Часто на F14D3 ломается термостат, из-за чего двигатель перестает нагреваться до рабочей температуры. Но это несерьезная проблема – замена термостата осуществляется в течение получаса и стоит недорого.

Далее – течь масла через прокладку на клапанной крышке. Из-за этого смазка проникает в колодцы свечей, и тогда возникают проблемы с высоковольтными проводами. В основном на 100 тысячах километрах данный недостаток всплывает практически на всех агрегатах F14D3. Специалисты рекомендуют менять прокладку через каждые 40 тысяч километров.

Детонация или стук в двигателе говорит о проблемах с гидрокомпенсаторами или катализатором. Забившийся радиатор и последующий перегрев также имеет место, поэтому на моторах с пробегом свыше 100 тыс. км. желательно смотреть на температуру охлаждающей жидкости на термометре – если она выше рабочей, то лучше остановиться и проверить радиатор, количество антифриза в бачке и т.д.

Клапан EGR – проблема практически всех моторов, где он установлен. Он прекрасно собирает нагар, который блокирует ход штока. В результате в цилиндры постоянно подается воздушно-топливная смесь вместе с выхлопными газами, смесь обедняется и возникает детонация, потеря мощности. Проблема решается путем очистки клапана (его легко снять и убрать нагар), но это временная мера. Кардинальное решение также простое – клапан убирают, а канал подачи выхлопа в двигатель закрывают стальной пластиной. А чтобы на приборной панели не светилась ошибка Check Engine «мозги» перепрошивают. В результате двигатель работает нормально, но выбрасывает в атмосферу больше вредных веществ.

При умеренной езде, прогреве двигателя даже в летнее время, использовании качественного топлива и масла двигатель проедет 200 тысяч километров точно без проблем. Далее потребуется капремонт, а после него – как повезет.

Что касается тюнинга, то F14D3 растачивают до F16D3 и даже F18D3. Это возможно, так как блок цилиндров на данных ДВС одинаковый. Однако проще взять под свап F16D3 и поставить его вместо 1.4-литрового агрегата.

Двигатель Лачетти (вид справа по ходу автомобиля)

Двигатель Шевроле Лачетти (вид справа по ходу автомобиля)

1 — поддон картера; 2 — шкив привода вспомогательных агрегатов; 3 — датчик давления масла; 4 — кронштейн генератора; 5 — генератор; 6 — клапан продувки адсорбера; 7 — блок датчика положения дроссельной заслонки и регулятора холостого хода; 8 — дроссельный узел; 9 — шланг подвода охлаждающей жидкости к дроссельному узлу; 10 — верхняя передняя крышка привода ГРМ; 11 — кронштейн блока цилиндров для крепления правой опоры силового агрегата; 12 — крышка термостата; 13 — нижняя передняя крышка привода ГРМ; 14 — шкив насоса гидроусилителя руля; 15 — ремень привода вспомогательных агрегатов; 16 — ролик автоматического натяжного устройства ремня привода вспомогательных агрегатов; 17 — шкив компрессора кондиционера; 18 — кронштейн вспомогательных агрегатов; 19 — масляный насос.

Параметры работы двигателя chevrolet lacetti

Это профильный подфорум. Флуд строго запрещен!

Группа: Активные пользователи Сообщений: 273 Регистрация: 11.2.2005 Из: г. Харьков

Итак МОИ характеристики работы двигателя др. систем на ХХ ( в скобках указаны значения при включенном кондиционере). Температура окружающей среды 20 С (по физике нормальные условия). Температура двигателя, С — 85 Температура впускного воздуха (нулевик), С — 45 Напряжение сети, В — 14,2 Угол опережения зажигания (УОЗ) — 00 (немного плавает +/-1), (-3,5) Открытие клапана холостого хода — 30 (38) Открытие форсунки, мс — 1,6 (плавает заметно +/-0,3) (2,02) Давление во впускном коллекторе, кПа — 30 (38) Давление в системе кондиционера — (PRESS A.C.), атм — 7,0 (13) Соотношение воздух топливо — 14,6 (14,6) Загрузка, % — 2 (3) Расход воздуха, кг/час — 12,3-12,6 (15,7) Мгновенный раход топлива, л/час — 0,8 (1,0) (уставка 67) Тахометр, об/мин — 800 (плавают +/-5 )

* — данные взяты с трипкомпьютера БК Аркадия и указаны в том же порядке. ** — ПЕДАЛЬ И СКОРОСТЬ — СТРОГО- 0

حطاب

Группа: Глобальные модераторы Сообщений: 4 725 Регистрация: 14.9.2005 Реальное имя: رستم

Мой автомобиль:Octavia A5 2.0 FSI Клубная карта №69

Знаток бортовых компьютеров

Группа: Действительные члены клуба Сообщений: 4 984 Регистрация: 10.10.2005 Из: Васильков-сити Реальное имя: Геннадий

Мой автомобиль:VW Transporter T5 2,5 TDI

Итак МОИ характеристики работы двигателя др. систем на ХХ ( в скобках указаны значения при включенном кондиционере). Температура окружающей среды 20 С (по физике нормальные условия). Температура двигателя, С — 85 Температура впускного воздуха (нулевик), С — 45 Напряжение сети, В — 14,2 Угол опережения зажигания (УОЗ) — 00 (немного плавает +/-1), (-3,5) Открытие клапана холостого хода — 30 (38) Открытие форсунки, мс — 1,6 (плавает заметно +/-0,3) (2,02) Давление во впускном коллекторе, кПа — 30 (38) Давление в системе кондиционера — (PRESS A.C.), атм — 7,0 (13) Соотношение воздух топливо — 14,6 (14,6) Загрузка, % — 2 (3) Расход воздуха, кг/час — 12,3-12,6 (15,7) Мгновенный раход топлива, л/час — 0,8 (1,0) (уставка 67) Тахометр, об/мин — 800 (плавают +/-5 )

* — данные взяты с трипкомпьютера БК Каштан-3 и указаны в том же порядке.

Вряд ли эти данные взяты с Каштан-3. :badgrin: Там их попросту НЕТ. Это БК «Аркадия»

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
