Проведение ремонта стартера ваз 21099

Типичные неисправности

Прежде чем искать неисправности механизма, необходимо изучить его устройство и принцип работы. Стартер на ВАЗ конструкцией схож с аналогичным узлом автомобиля УАЗ. Он состоит из электромотора, тягового реле, муфты свободного хода с шестерней. Обеспечивают вращение шестерни, ротора и движение муфты втулки.

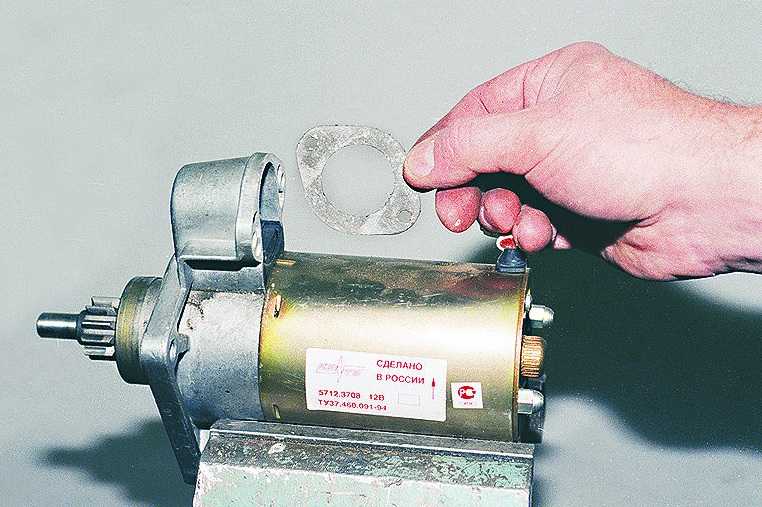

Внешний вид механизма

Назначение пускового механизма – превращать электрическую энергию во вращательное движение шестерни привода. Электроток поступает на полюса силового агрегата благодаря щеткам. В этот же момент выдвигается муфта, и шестерня соединяется с венцом маховика. После запуска мотора муфта возвращается на место.

Неисправность стартового устройства можно определить по следующим признакам:

  • медленно крутится или не крутится совсем;
  • посторонний шум во время запуска силового агрегата;
  • крутится, но отсутствует сцепление между венцом маховика и шестерней;
  • начинает вращаться вместе с маховиком, но спустя время зацепление пропадает;
  • устройство никак не реагирует на поворот ключа в замке зажигания.

В первую очередь следует проверить работу электросети машины, зарядку аккумулятора, качество контактов разъемов и клемм. Кроме того, нужно проверить предохранитель, отвечающий за работу пускового механизма и реле (автор видео — Иван Матиешин).

Проверка стартера

Часто случается такое, что при теплом двигателе машину получается завести, а при холодном стартер слабо крутит, аккумулятор заряжен. Могут возникать подергивания автомобиля при движении. Большинство водителей проверяют только клеммы на аккумуляторе, после чего ситуация может немного улучшиться, но через короткий промежуток времени повторяется, а стартер крутит как будто сел аккумулятор.

Для решения такой проблемы необходимо:

  • Зачистить все соединения клемм.
  • Зачистить места креплений клем.
  • Зачистить контакты на стартере наждачной бумагой.
  • Проверить провод массы и зачистить клемы.
  • Заменить высоковольтные провода (если машина на ходу дергается) при необходимости.

Также стартер может плохо крутить в случаях, когда смазывающее масло не подходит по сезону. Тогда коленвал двигателя будет с трудом проворачиваться. Однако это явление встречается только при низкой температуре. Необходимо поменять масло на более подходящее и при необходимости утеплить стоянку автомобиля.

Применение аккумулятора

Многие водители задаются вопросом, как проверить стартер не снимая с машины. Быстрая проверка устройства может проводиться прямо на месте. Для этого процесса потребуется только рабочий аккумулятор и силовые провода. При этом нужно проверить втягивающее реле и мотор агрегата, а для проверки якоря, щеток или обмотки после разборки понадобится мультиметр.

Манипуляции при помощи аккумулятора помогут разобраться в правильности функционирования стартера, так как при запуске зажигания трудно понять работу прибора из-за щелчков. При замыкании выводных клемм и корпуса стартера определяется неисправность втягивающего реле или самого стартера путем визуального наблюдения за срабатыванием самого реле и вращением мотора пускового устройства.

Проверку способности выхода и вращения шестерни без демонтажа можно, разобравшись как подключить стартер напрямую к аккумулятору. Для этого деталь должна быть зафиксирована, после чего клемма аккумулятора «—» подсоединяется к корпусу, а плюсовая — к верхнему контакту реле его запуска. Работоспособность должна подтверждаться выносом бендикса и вращением шестерни от якоря.

После проверки стартера аккумулятором неисправность может остаться неизвестной. Поэтому агрегат нужно снимать с машины и проводить подробный осмотр всех составляющих.

Проверка реле

Для проверки нужно подключить плюс аккумулятора и минусовую клемму к корпусу. При исправности должен произойти щелчок, после которого шестерня бендикса входит в зацепку.

При некоторых неполадках шестерня может не выдвигаться:

  • Подгорели контакты реле.
  • Заклинил якорь.
  • Перегорела обмотка стартера или самого реле.

Проверка щеток стартера

Щетки проверяются разными способами. Самым простым является способ с лампой мощностью 12 В. При этом нужно соединить один выход щеткодержателя к лампочке и свободный контакт лампы к корпусу держателя. При неисправности щетки лампа не включится, следовательно, щетки нужно менять.

Для проверки вторым способом понадобится мультиметр и разобранный стартер. Процесс заключается в проверке замыкания с массой. Необходимо измерять сопротивление между главной пластиной и щеткодержателем. При этом сопротивление должно быть бесконечным. Разбирая этот узел, необходимо провести визуальный осмотр частей, таких как:

На втулках может быть выработка, которая, в свою очередь, влияет на просадку тока при попытке запуска и на стабильность работы моторчика, а при повреждении или подгорании коллектора щетки будут очень быстро истираться. Кроме того, износ втулок способствует перекашиванию якоря и неравномерному изнашиванию щетки, что может повлечь за собой межвитковое замыкание в обмотке.

Щетки являются очень важным элементом стартера, и если они износились, то пускатель будет плохо вращать коленвал как на прогретом двигателе, так и на холодном. При небольшом износе их следует проверять на утечку тока.

Осмотр бендикса

Бендиксом называют устройство, которое отвечает за снижение шума при работе пускового устройства.

Роботу бендикса проверить несложно. Для этого корпус обгонной муфты зажать тисками, желательно с помощью мягкой прокладки, и сделать попытку прокручивания в две стороны. Если проворачивается, значит, обгонная муфта неисправна.

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.

Как проверить Бендикс

После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.

Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.

Как проверить Втягивающее реле

При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.

Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.

Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.

При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.

Как проверить Якорь и Щётки

Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.

При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.

Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.

Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.

Как проверить Обмотку стартера

Для проверки обмотки электродвигателя потребуется мультиметр или лампочка. Провода контрольной лампочки подключаются выводом обмотки и корпусом стартера. Если лампочка загорелась, то налицо пробой в обмотке.

Таким же подключением проверяется сопротивление обмотки, для чего мультиметр необходимо перевести в соответствующий режим. Среднее показание исправной обмотки будет составлять 10кОм.

Стартер является важнейшим элементом автомобиля, и его неисправности сразу дадут о себе знать или невозможностью запуска машины или трудностями с ним.

Данный узел является весьма надежным, но и с ним случаются неполадки. Некоторые из них легко определить самостоятельно, а для выявления других потребуется специальная аппаратура, которая имеется только у узкопрофильных специалистов.

Как известно, стартер является устройством, которое запускает двигатель автомобиля. Фактически, стартер является электродвигателем, который питается от АКБ. Вполне очевидно, что выход стартера из строя значительно усложняет или делает невозможным запуск ДВС.

При этом стартер редко выходит из строя неожиданно. Другими словами, на возникновение неисправностей указывают определенные признаки. Далее мы рассмотрим, по каким симптомам можно определить, что стартер неисправен, а также как проверить стартер от аккумулятора или мультиметром.

Читайте в этой статье

Особенности разборки

Разборка стартера выполняется поэтапно.

Первый этап – осмотр состояния щеток. Для этого нужно снять защитную крышку, отжать пружины и вынуть щетки. С помощью штaнгeнциpкyля или линейки замеряется высота щеток. Если она меньше 12 см, то их следует заменить. На рабочей поверхности недопустимо наличие трещин или сколов.

Замер высоты щеток

Второй этап – демонтаж и проверка якоря. Для этого снимается корпус вместе со статором. На якоре необходимо выполнить визуальный осмотр коллектора и проверить обмотку на целостность.

Снятие якоря устройства

Третий этап – снятие муфты свободного хода с шестерней. Чтобы демонтировать муфту, нужно извлечь якорь из передней крышки, затем вынуть промежуточную опору с вала. Далее следует осмотреть зубья шестерни. Если обнаружится, что неисправна муфта, ее нужно поменять.

Обгонная муфта и шестерня

Четвертый этап – замена втягивающего реле. Замену следует делать, если муфта свободного хода не выдвигается, когда на выводы подается напряжение. Менять лучше весь узел целиком.

Тяговое реле ВАЗ 2109

Пятый этап — замена втулки стартера. Если при вращении пусковое устройство начинает заедать, причиной чаще всего являются изношенные втулки стартера на ВАЗ 2109. Если выполняется замена втулок стартера ВАЗ 2109, то нужно менять втулку, которая находится в задней крышке, и вторую, установленную в коробке сцепления. Естественно, нужно знать, как заменить втулку стартера.

Передняя и задняя втулки

Дефекты втулок обнаруживаются путем их осмотра. На рабочей поверхности не должно быть сколов, трещин, задиров, а также сильного износа. Сделать вывод, что нужна замена втулки стартера ВАЗ 2109, можно по наличию люфта.

Как открыть автомобиль, если забыл ключи внутри?

Как открыть автомобиль, если забыл ключи внутри?

Не спешите разбивать стекло! Есть несколько альтернативных способов, которые помогут открыть запертую машину.

Запасной ключ

Да-да, не смейтесь. Многие автомобилисты действительно забывают про этот метод и сразу приступают к самому жесткому способу. А ведь практически все автомобили с завода комплектуются двумя комплектами ключей.

Помощь специализированных компаний

Впрочем, бывает так, что дубликат ключа есть, но получить его здесь и сейчас по тем или иным причинам невозможно. Тогда стоит перейти к следующему варианту, который подразумевает привлечение специалистов.

В интернете подобных компаний пруд пруди. Обычно профессиональному “медвежатнику” требуется не более 10-15 минут, чтобы открыть автомобиль. В зависимости от марки и класса машины стоимость такой операции составит 5-10 тыс. рублей (такие спецы еще могут открыть капот, багажник, бардачок, перепрограммировать ключи и даже снимать противоугонные блокираторы). При этом автомобиль должен быть вскрыт без каких-либо повреждений. К примеру, если взломщик сломает «личинку» на одной двери, то придется менять замки всех дверей. А это выйдет точно дороже, чем разбить, а затем поменять стекло.

К слову, еще один несомненный плюс привлечения специалиста — можно проконсультироваться у профессионала, как максимально обезопасить конкретно ваш автомобиль от угона.

Самостоятельно

Позвонить профессионалам это, конечно, просто и быстро. Но, что если такой возможности нет или есть опасения попасться на обманщиков?

В этом случае можно попробовать открыть машину самостоятельно. Для этого пытаемся опустить стекло на одной из дверей хотя бы на несколько миллиметров. Этого будет достаточно, чтобы просунуть проволоку с крючком или петлей (к примеру, можно сделать из металлической вешалки) и попробовать поддеть запорный механизм или нажать на кнопку отпирания центрального замка.

Если же не получается опустить стекло, то можно чем-то тонким и прочным (лучше пластиковым, чтобы не повредить ЛКП) отогнуть правый верхний угол двери и подлезть проволокой под уплотнитель. В идеале, конечно, купить специальный набор для вскрытия дверей, в комплект которого входит несколько видов прутков, а также резиновая подушка. Она вставляется между кромкой двери и кузовом, накачивается и отгибает дверь, освобождая щель для проволоки.

Однако, вышеупомянутый способ подойдет не для всех машин. На некоторых автомобилях отогнуть дверь или опустить стекло просто не получится, а на других просто нет фиксаторов замков со шляпками, за которые можно подцепится. Тут повезет тем, у кого в автомобиле есть маленькие стекла на боковых дверях. Зачастую, сняв уплотнитель, малое стекло можно выдавить и через проем открыть дверь.

Разбить стекло

Наконец-то мы подошли к самому популярному способу. Как же правильно бить стекло машины?

Во-первых. Позвоните в дилерский центр или автомагазин и узнайте какое из стекол самое недорогое, а, главное, имеется в наличии. Поэтому маленькие боковые стекла лучше не трогать. Обычно их можно купить только под заказ и стоят они дороже других. Самый оптимальный вариант — разбить одно из задних боковых стекол (переднее не трогайте, так как без него будет дискомфортно добираться до сервиса).

Во-вторых. Чтобы не испортить салон и лакокрасочное покрытие осколками, лучше наклеить на поверхность стекла несколько полосок скотча или малярной ленты.

В-третьих. Бейте не по центру стекла, а ближе к краям. А после того, как разбили, заклейте проем пленкой и закрепите скотчем, чтобы в салон не попала влага и пыль.

И, наверное, чуть ли не самый важный совет при выполнении всех этих процедур — держите всегда под рукой документы на машину, чтобы случайно не попасть в КПЗ.

Ах да. Есть в интернете еще один способ — открыть машину с помощью сотового телефона. Дескать, если позвонить кому-то с запасным ключом, то сигнал от дубликата можно передать через телефон на замок автомобиля. Забудьте! Это всего лишь миф, поскольку автомобильные чип-ключи для управления замками используют инфракрасный сигнал, который можно передать только напрямую.

Неисправности стартера

Одной из составляющих электрооборудования автомобиля является стартер. Без него не запускается ни один двигатель. Но, как и любому другому узлу, ему свойственно ломаться. Чтобы не допускать до крайних последствий возможных неисправностей, стоит при каждом запуске прислушиваться, чтобы вовремя заметить первые позывные возможной поломки. Это может сделать практически каждый автомобилист самостоятельно, поэтому можно не покупать абонемент в сервисный центр для этой цели.

Существует несколько неисправностей стартера, из-за которых запуск двигателя будет невозможным:

1.При включении стартера не происходит вращение якоря и не срабатывает тяговое реле. Внешне такую поломку можно определить по характерному прилипающему звуку. Причинами такой неисправности могут стать, например полная разрядка аккумулятора, окисление полюсных выводов на аккумуляторной батарее, слабая затяжка наконечников на батарее, обрыв провода или его отсоединение со стороны стартера на тяговое реле, заедание якоря и межвитковое замыкание.

В этом случае для установления достоверной причины придется осуществлять полный разбор стартера, исключив из возможных причин самые легкие варианты.

2.При включении стартера не срабатывает или тяжело вращается якорь при условии, что втягивающее реле работает прекрасно. Распространенными причинами могут стать обычное подгорание коллектора либо замыкание между его пластинами, износ щеток или их зависание, износ втулок якоря, банальная разрядка аккумулятора или окисление контактов, обрыв в статорной обмотке, смещение якорных пластин и обрыв в его обмотке, межвитковое замыкание.

3.При включенном стартере наблюдается вращение якоря, но отсутствуют поступательные вращательные движения у коленвала. Главными причинами являются поломка буферного кольца или поводкового кольца муфты, пробуксовка свободного хода у муфты, тугое перемещение или заедание якоря стартера.

4.После запуска двигателя не происходит отключение стартера. Это происходит из-за заедания рычага привода или тягового реле, слипания тягового реле, поломки возвратной пружины замка зажигания, перекос стартера. В любом случае, при возникновении такой проблемы необходимо сразу выключить замок зажигания и отсоединить провод, который ведет непосредственно к реле стартера.

5.Появление различных несвойственных шумов объясняется износом втулок подшипников, ослаблением крепления стартера, поломкой крышки, повреждением зубьев самого привода, либо венца маховика.

Разборка стартера автомобилей ВАЗ 2108, 2109, 21099

Для проведения ремонта, обслуживания или замены деталей стартер необходимо снимать с двигателя и разбирать. Посмотрим как это сделать быстро — без лишних затрат времени и сил на примере разборки стартера 29.3708 широко применяемого на автомобилях ВАЗ 2108, 2109, 21099.

Необходимые инструменты

— Отвертка шлицевая (крестовая)

— Ключи (рожковые или накидные) на 10, 13 и 17 мм

— Съемник стопорных колец (необязательно)

Подготовительные работы

— Снимаем стартер с двигателя автомобиля

Порядок разборки стартера 29.3708

Снимаем тяговое (втягивающее) реле.

Для этого ключом на 13 мм отворачиваем гайку крепления наконечника вывода обмоток стартера, и отсоединяем наконечник от контактного болта тягового реле. Шлицевой отверткой (так же могут применяться винты под крестовую отвертку или ключ на 10 мм) отворачиваем три винта крепления реле и отсоединяем его от корпуса стартера.

При этом выводим из зацепления с наконечником рычага привода (бендикса) серьгу сердечника реле.

Снимаем защитную крышку щеточного узла стартера.

Для этого шлицевой (крестовой) отверткой отворачиваем два винта ее крепления.

Отсоединяем крышку от корпуса стартера. Под ней резиновое кольцо-прокладка.

Извлекаем ось рычага привода стартера (бендикса).

Для этого плоскогубцами сжимаем усы ее фиксатора и ими же вынимаем фиксатор из отверстия на оси. Выбиваем ось из отверстия в корпусе стартера. Для выбивания оси можно использовать гвоздь подходящего диаметра и молоток.

Снимаем кольцо ограничителя хода бендикса.

Сбиваем его легкими ударами молотка (можно через рожковый ключ на 17 мм).

Находящееся под ним стопорное кольцо снимаем съемником или просто поддеваем шлицевой отверткой.

Отворачиваем два длинных винта стягивающих две половинки корпуса стартера. Для этого необходим ключ на 10 мм. Болты вынимаем, половинки разъединяем. Если не разъединяются, слегка стукаем молотком по передней половинке.

Извлекаем привод стартера (бендикс).

Вынимаем резиновую заглушку из прорези в передней части корпуса стартера. При помощи отвертки отсоединяем ножки рычага привода от выступов на самом приводе.

Выдвигаем бендикс вперед и вынимаем.

Разъединяем якорь и корпус стартера.

Для этого поддеваем отверткой и снимаем стопорное полукольцо на хвостовике якоря. Так же снимаем находящуюся под ним шайбу.

При необходимости снять обмотки статора отворачиваем винты их крепления на корпусе стартера.

Снимаем щетки.

При необходимости снять щетки отворачиваем винты их крепления и извлекаем.

Примечания и дополнения

— Еще один стартер 5712.3708, устанавливаемый на автомобили ВАЗ 2108, 2109, 21099 имеет несколько иную конструкцию, и его разборка отличается от разборки стартера 29.3708.

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

Разборка стартера автомобилей ВАЗ 2108, 2109, 21099: 1 комментарий

пролистал кучу сайтов, но именно по этому стартеру ваша информация оказалась самой полезной. Большое спасибо автору данного руководства

Искать информацию

Наш новый канал в Яндекс Дзен — вопросы и ответы по самостоятельному ремонту автомобиля: TWOKARBURATORS Читайте и подписывайтесь на новые статьи.

Основные признаки неисправности пускателя

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Эксперты пишут, что главные предпосылки для поломки пускового устройства находятся в АК, втягивающем реле и в обмотке

Последняя просто оплавляется, что приводит к замыканию

Эксперты пишут, что главные предпосылки для поломки пускового устройства находятся в АК, втягивающем реле и в обмотке. Последняя просто оплавляется, что приводит к замыканию.

Как проявляется проблема Причина неисправности Метод устранения
При включении стартера якорь не вращается, тяговое реле не срабатывает Неисправна или полностью разряжена аккумуляторная батарея Зарядите батарею или замените
Сильно окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином
Межвитковое замыкание во втягивающей обмотке тягового реле, замыкание ее на массу или обрыв Замените тяговое реле
Обрыв в цепи питания тягового реле стартера Проверьте провода и их соединения в цепи между штекерами «50» стартера и выключателя зажигания
Не замыкаются контакты «30» и «50» выключателя зажигания Замените контактную часть выключателя зажигания
Заедание якоря тягового реле Снимите реле, проверьте легкость перемещения якоря
При включении стартера якорь не вращается, или вращается слишком медленно, тяговое реле срабатывает
Неисправна или разряжена аккумуляторная батарея Зарядите батарею или замените
Окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином
Ослабло крепление наконечников провода, соединяющего силовой агрегат с кузовом или с выводом «минус» аккумуляторной батареи Подтяните крепления наконечников провода
Окислены контактные болты тягового реле или ослабли гайки крепления наконечников проводов на контактных болтах Зачистите контактные болты, затяните гайки крепления проводов
Подгорание коллектора, зависание щеток или их износ Зачистите коллектор, замените щетки
Обрыв или замыкание в обмотках статора или якоря Замените статор или якорь
Замыкание щеткодержателя «положительной» щетки на массу Устраните замыкание или замените крышку со стороны коллектора
При включении стартера тяговое реле многократно срабатывает и отключается
Причина неисправности Метод устранения
Разряжена аккумуляторная батарея Зарядите батарею
Большое падение напряжения в цепи питания тягового реле из-за сильного окисления наконечников проводов Проверьте провода и их соединения в цепи от аккумуляторной батареи до штекера «50» стартера
Обрыв или замыкание в удерживающей обмотке тягового реле Замените тяговое реле

Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

Узел

Особенности

Электромотор

По нему через четыре щетки передается постоянный ток

Муфта свободного хода с шестеренкой

Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля

Тяговое реле

Служит для выдвижения бендикса с шестеренкой при включении электроприбора

Втулки

Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

Схема устройства

Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Принцип работы заключается в преобразовании электросигнала во вращательное движение шестерни привода. Через щетки на полюса электромотора передается ток. Одновременно с этим выдвигается муфта и шестерня соединяется с венцом маховика. Для запуска мотора нужно быстрое, но легкое вращение стартера. Когда двигатель завелся, муфта возвращается в начальное положение.

Разборка и ремонт щеток, якоря, втулок и сборка стартера десятки

Держатель щеток снимается со стороны коллектора посредством отсоединения двух винтов

Следует осмотреть прижимные пружины и весь щеточный узел, уделив особое внимание его стопорам. Все деформированные элементы сразу же заменяют

Установка новых щеток является простым процессом, поэтому подробно описывать его нет необходимости.

А вот с якорем, возможно, придется «повозиться», так как он часто является причиной того, что стартер «десятки» не крутит (да и замена втулок может занять немало времени). Желательно слегка прошлифовать коллектор якоря, а также проточить его на токарном станке, если его шероховатость велика. Замену якоря производят тогда, когда биение по отношению к цапфам его сердечника составляет величину более 0,08 миллиметров. Также рекомендуется ставить новый якорь при наличии на нем больших забоин и задир.

Возможно, потребуется и замена втулок (в них совершают вращение валы), которые располагаются со стороны привода в крышке описываемого нами пускового механизма. Установка новых втулок рекомендована при наличии на них раковин и при сильном их износе. Сборка стартера выполняется в обратном порядке.
