Основные признаки неисправности датчика коленвала

Нюансы замены

Заменить датчик достаточно просто. Он снимается со своего места обитания, а на его место устанавливается новое устройство.

Однако при этом важно учесть некоторые нюансы.

  1. Выбирайте качественные автозапчасти, которые следует приобрести в специализированных магазинах. Их работоспособность желательно проверить на месте.
  2. При установке на место нового регулятора, соблюдайте изначальное положение. Чтобы его запомнить, нанесите соответствующие метки маркером или мелом.
  3. Не забудьте соблюдать требуемое расстояние между датчиком и диском синхронизации. Нормальный показатель зазора мы вам уже сообщили.
  4. Болты затягиваются обязательно с моментом, не превышающим 8-12 нм.
  5. Проверьте новый датчик до того, как он окажется задействован в работе топливной системы. Неправильно подобранное устройство может привести к возникновению ряда других неисправностей, отказу работы силового агрегата.

Самостоятельно проверить и поменять датчик положения коленвала на отечественной «десятке» не сложно. Наиболее проблематичным этапом работы является получение доступа к устройству, поскольку спрятано оно достаточно далеко. Тем не менее, если вы справитесь с этим, все последующие мероприятия покажутся вам сущим пустяком.

Для того чтобы выяснить, какие признаки неисправностей появляются у датчика коленвала в процессе эксплуатации, который по-другому называют своеобразным индикатором сигнализации, нужно понять его конструкцию и основные задачи, решаемые им.

Какие разновидности датчиков ПКВ используются

Отличаются ДПКВ способом сбора и передачи данных.

  1. Индукционный. Еще его можно назвать магнитный. На коленвале имеется колесо, по всему внешнему диаметру которого расположены зубья. Два зуба специально пропущены. Вращение колеса рядом с датчиком сильно будоражит магнитное поле вокруг него. От этого в катушке образуются импульсы, которые и передаются в контрольный центр. Место двух пропущенных зубьев воспринимается им как нулевое состояние вала. По числу полученных импульсов, компьютер определяет текущее положение вала, что является исходным кодом для пространственного изменения заслонок.
  2. Датчик Холла. В них начинается движение электрического тока, с появлением вокруг него магнитного поля (это и есть эффект Холла). С изменением параметров магнитного поля, изменяются электромагнитные параметры в датчике, в частности его напряжение. Возмущение магнитного поля происходит по вине синхронизирующего диска. На нем вырезаны зубья. Положение двадцатого соответствует уровню первого или четвертого цилиндра двигателя. Чувствительный элемент детали представляет собой магнитное сердечко, в коконе из медной проволоки, намотанной на катушку.
  3. Световой или оптико-фотонный. Здесь, также, происходит взаимодействие с пластиной, на которой есть зубья и отверстия. Он проходит перпендикулярно световому потоку от светодиода к фотонному приемнику, который фиксирует прерывания светового луча. Создается импульс напряжения, что, по сути, и является кодом, передаваемым в центр управления.

Возможные причины неисправности

Причины поломки датчика положения коленвала могут быть разнообразны. Наиболее часто встречаются следующие неисправности.

  1. Обрыв обмотки, короткое замыкание либо нарушение контакта, в результате чего сигнал от датчика не поступает в электронный блок управления. Чаще всего встречается обрыв обмотки датчика, реже — повреждение изоляции или перелом подводящего провода.
  2. Нарушение положенного расстояния между диском синхронизации и стальным сердечником ДПКВ. Заданное расстояние между ними обычно составляет от 0,5 до 1,5 мм и регулируется с помощью регулировочных шайб. При нарушении указанных параметров происходит сбой в работе датчика, в результате чего на ЭБУ передаются неверные данные либо они не поступают вовсе. Причиной нарушения расстояния между сердечником и диском синхронизации могут быть попавшая в зазор грязь или пыль, неправильная установка при замене датчика или проведении других ремонтных работ, механическое воздействие в результате аварии т. д.
  3. Повреждение диска синхронизации, обеспечивающего формирование сигнала. Причиной также могут быть механические повреждения, физический износ, попадание инородных тел, загрязнение зубьев диска и т. д.
  4. Повреждение светодиода или приемника сигнала у датчика оптического типа. Причины выхода из строя детали аналогичны — грязь, механическое воздействие и т. д.

В большинстве случаев неисправности датчика приводят к его замене из-за низкой ремонтопригодности измерителя. Корпус ДПКВ является неразборным, поэтому замена обмотки или сердечника невозможна. Исключением является нарушение изоляции провода датчика — в этом случае можно обойтись изолированием или заменой провода.

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

  • Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
  • Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
  • Управление системой зажигания.
  • Управление системой изменения фаз газораспределения;
  • Управление системой абсорбирования паров топлива;
  • Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Принцип работы

Принцип работы ДПКВ будет зависеть от его типа. Наиболее распространенными являются индуктивные или магнитные. Рассмотрим их работу поэтапно:

  • На задающем (реперном) диске всего имеется 60 зубцов, но в одном месте пропущено два зубца (в итоге 58). Пропуск обеспечивает синхронизацию датчика и является началом отсчета оборота коленвала.
  • Датчик создает магнитное поле. При вращении задающего диска его зубцы проходят через магнитное поле, создавая импульсы.
  • Когда через магнитное поле проходит участок с отсутствующими зубцами, то прибор фиксирует начальное положение коленчатого вала. Все данные передаются в блок управления.
  • На основе данных о частоте импульсов блок управления определяет положение коленвала и количество оборотов.
  • В соответствии с этим происходит корректировка работы системы зажигания и в целом двигателя.

Также существуют задающие диски с двумя пропусками зубцов под углом 180° типа 60-2-2, которые нашли применение на некоторых видах дизельных моторов.

Расположение датчика

От исправности датчика коленвала зависит устойчивая работа мотора, поэтому автопроизводители размещают его в легкодоступном месте для быстрого устранения неисправности. Несмотря на плотную компоновку деталей под капотом, определить, где расположен датчик синхронизации, достаточно легко.

Реперный диск. Другие названия задающий или синхронизирующий.

Чаще всего он размещен на кронштейне между шкивом генератора и маховиком.

Среди других электронных датчиков он выделяется проводом (длиной 70 см) со специальным разъемом подключения в бортовую сеть автомашины.

Для замены и установки ДПКВ необходимо только правильно выставить зазор между стержнем и синхронизирующим диском. Размер зазора варьируется от 0,5 до 1,5 мм и зависит от марки и модели конкретной автомашины. Регулировка расстояния осуществляется за счет специальных шайб, расположенных между устройством и местом установки.

Ещё кое-что полезное для Вас:

  • P0011: ошибка положения распредвала
  • Почему плавают обороты на холостом ходу Рено Логан и как это исправить
  • Ошибка P0016 – несоответствие сигналов датчиков коленвала и распредвала

Возможные причины неисправности

Катушка индуктивности ДПКВ намотана очень тонким проводом (до 0,02 миллиметров), она может содержать до нескольких тысяч витков. Основные факторы, влияющие на работоспособность датчика коленвала:

1. Повышение его температуры по мере прогревания двигателя.

Увеличение геометрических размеров катушки ДПКВ при нагревании может привести к обрыву тонких проводов обмотки. При остывании датчика размеры уменьшаются, и контакты вновь восстанавливаются.

Видео — ДПКВ перестает работать при нагреве до 70 градусов:

Таким образом, при холодном двигателе он работает, при нагревании перестает работать, затем по мере остывания двигателя вновь восстанавливается работоспособность.

2. Межвитковые замыкания обмотки катушки индуктивности.

Катушка намотана очень тонким проводом в лаковой изоляции. При эксплуатации автомобиля корпус датчика коррозирует, в нем появляются микротрещины, через которые внутрь попадает влага, разрушающая лаковую изоляцию. Это может привести к межвитковому замыканию. В таком случае сопротивление не изменится, а добротность значительно упадет, что приведет к потере сигнала.

3. Обрыв обмотки ДПКВ.

Такая неисправность возникает в результате большой внутренней коррозии либо неисправности схемы подключения.

4. Неисправность электрической схемы усилителя-компаратора.

Может возникнуть в результате перепадов напряжения бортовой сети автомобиля, естественного износа.

Признаки неполадок датчика

Измеритель оборотов коленчатого вала считается довольно надежным устройством, исправно функционирующим от 100 тыс. км и более. Нередки случаи, когда элемент отрабатывает весь срок службы автомобиля. Неисправность датчика коленвала может возникнуть по таким причинам:

  1. Внутренний обрыв либо замыкание обмотки катушки возникает из-за длительного воздействия вибрации, передающейся от двигателя. Подобная поломка встречается весьма редко.
  2. Обрыв электрической цепи между прибором и контроллером. Причины – та же вибрация, оплавление проводников от контакта с горячими частями мотора либо случайное повреждение автолюбителем.
  3. Механическое разрушение корпуса случается в процессе ремонта, выполняемого в подкапотном пространстве. Например, удар сорвавшимся гаечным ключом.
  4. Нарушение контакта в разъеме от окисления или разбалтывания.
  5. Загрязнение рабочей поверхности, взаимодействующей с зубчатым шкивом.

Последний пункт списка требует отдельного пояснения. Общеизвестно, что электромагнитное поле проникает сквозь диэлектрические материалы, в том числе пыль и грязь. Но в месте расположения датчика к традиционным загрязнителям добавляются мелкие металлические частицы и стружка, летящая с шестерен. Попадая на торец сердечника, они экранируют магнитное поле, отчего электрический импульс постепенно ослабляется.

Как хозяин автомобиля может определить симптомы неисправности датчика:

  1. Когда элемент полностью выходит из строя, двигатель глохнет и при последующих попытках запуска не подает признаков «жизни», поскольку контроллер не «видит» положение коленчатого вала. Аналогичный результат дает обрыв электрической цепи.
  2. Нестабильная работа на холостом ходу. Обороты мотора «скачут», наблюдается вибрация силового агрегата.
  3. Потеря мощности силового агрегата, провалы в процессе разгона.
  4. Увеличение расхода бензина либо солярки.

Как странно это ни звучит, но первый признак – самый благоприятный. Реанимировать «мертвый» мотор куда проще – достаточно проверить цепь или поменять сам датчик. При ненадежном контакте и прочих мелких неприятностях двигатель не отказывает, но ведет себя нестабильно. Проблема заключается в том, что при поломках других датчиков и неполадках системы зажигания силовой агрегат ведет себя таким же образом и выявить реальную неисправность гораздо сложнее.

Когда неисправен датчик расхода воздуха, положения дроссельной заслонки или лямбда – зонд, блок управления переходит на аварийный режим работы, подавая топливо по усредненным показателям. Отсюда нестабильная работа и повышенный расход. Такие же признаки наблюдаются при неполадках в цепи измерителя оборотов коленчатого вала.

Несколько советов

в некоторых автомобилях датчики положения коленвала и распредвала одинаковые полностью, при подозрении на неисправность одного из них, их можно поменять местами и вновь продиагностировать автомобиль;

при покупке нового ДПКВ с собой лучше брать старый экземпляр, чтобы проверить полное соответствие геометрических размеров, особенно глубины посадки. При этом с собой можно прихватить и мультиметр, имелись случай продажи китайских «пустышек», то есть корпусов без электронной начинки;

отправляясь в далекое путешествие, не лишним взять с собой в дорогу запасной ДПКВ, без многих других датчиков автомобиль будет заводиться, с неисправным датчиком положения коленвала – нет.

Видео — замена датчика положения коленвала на Nissan Altima:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Сравнить стоимость ОСАГО для своего авто

Выбрать видеорегистратор: незаменимый гаджет для водителя

Некоторые водители предпочитают видеорегистратор в виде зеркала

Виды датчиков

Существует три вида ДПКВ, которые отличаются по принципу действия.

  1. Индуктивный (магнитный). Его принцип действия мы уже рассмотрели выше. Он основан на электромагнитной индукции. Данный вид датчиков нашел наибольшее распространение ввиду своей эффективности и надежности. Стоит отметить, что для его работы и формирования стабильного сигнала необходимы высокие обороты задающего диска и отсутствие препятствий между ним и датчиком (загрязнений).
  2. Датчик Холла. Данный тип ДПКВ работает на основе эффекта Холла. Когда зубцы диска проходят через датчик, он вырабатывает небольшое сигнальное напряжение. Данные фиксируются и передаются в блок управления в виде дискретного сигнала. Такие сенсоры используют опорное напряжение, отличаются высокой точностью, но довольно редко применяются в качестве ДПКВ.
  3. Оптические. Работа основана на источнике и приемнике света (светодиод и фотодиод). Между ними в зазоре проходят зубцы диска. При разной частоте вращения зубцы диска затмевают светодиод, в результате на фотодиоде образуются импульсные сигналы, которые и подаются на блок управления. Ввиду своей непрактичности такие датчики сейчас почти не встречаются в автомобилях.

Как самостоятельно заменить датчик коленвала на автомобиле Киа Рио 3

Процесс замены достаточно простой, задача посильна для каждого автолюбителя. Временной интервал 15 минут, при наличии инструментов, запасной детали.

Необходимые материалы, инструменты:

  • ключ на «10», головка, вороток, отвертка с плоским наконечником;
  • ветошь, дополнительное освещение по мере необходимости;
  • новый контролер.

Пошаговое руководство по замене своими руками:

  • устанавливаем машину на смотровой канал, фиксируем колеса противооткатными башмаками, выжимаем стояночный тормоз;

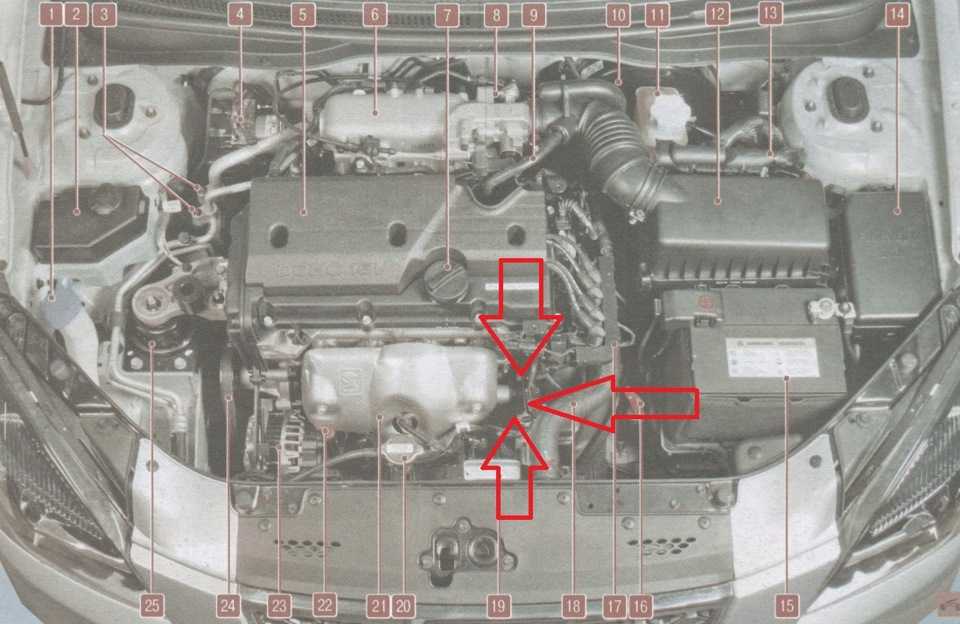

  • под выпускным коллектором находим колодку с проводами, рассоединяем клеммы;
  • выкручиваем болт на «10» — фиксатор датчика к корпусу;
  • извлекаем контролер, проводим дефектовку, протираем, очищаем от остатков пыли, грязи посадочное место;

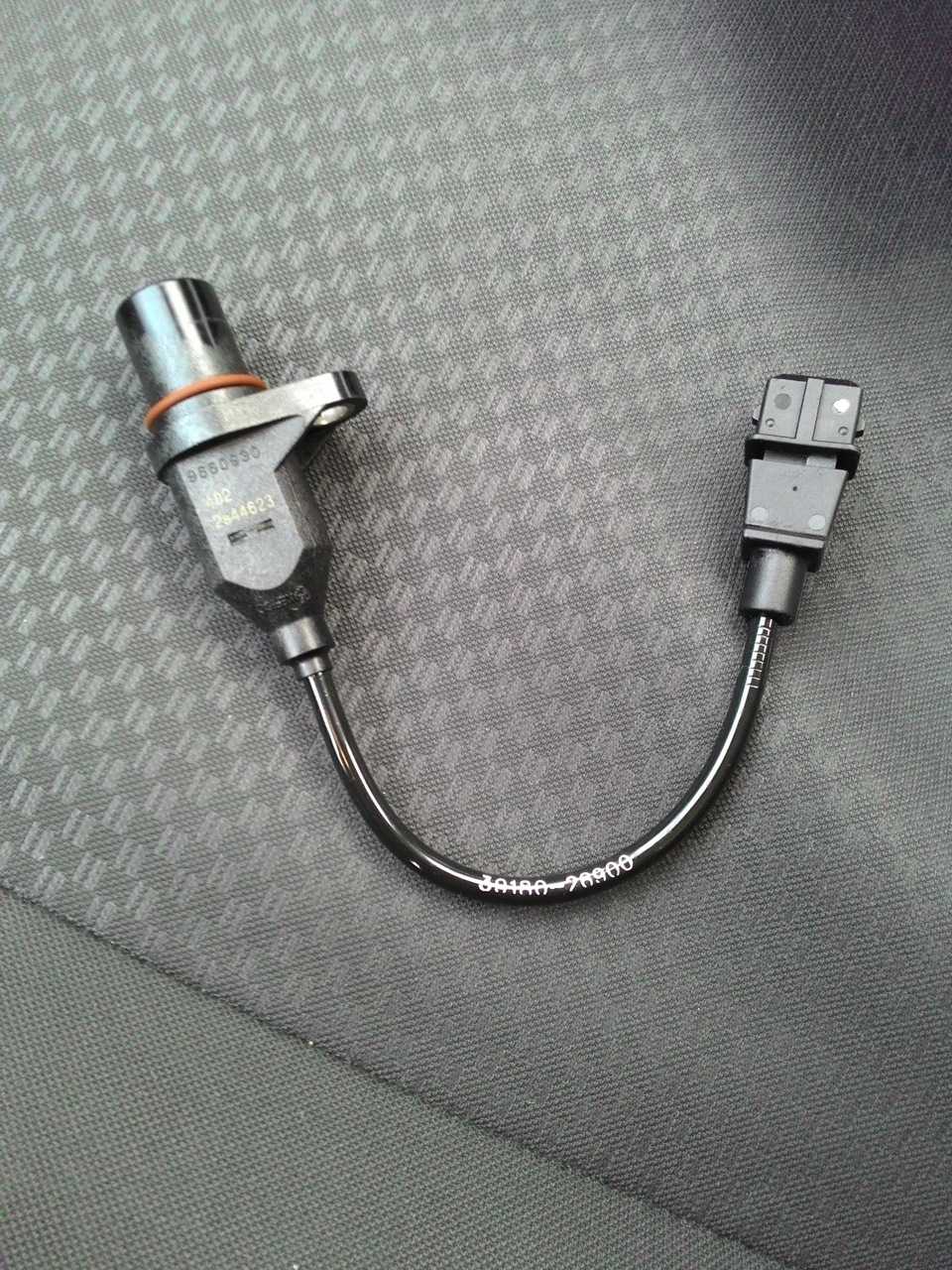

  • вставляем новый датчик, привинчиваем, собираем конструкцию в обратной последовательности.

Замена своими руками завершена.

ИсторияЗаехал за женой на работу, постоял полчаса. И не завелся. Мультитроникс ошибок не видит, собака. Зато блютус сканер увидел тупняк ДПКВ (ошибка P0336 P0339 — похоже просто контакт отошел). Хорошо, что сканер всегда с собой. Короче сколько крутил, не заводится. Полез на драйв, искать фотки расположения датчика, нашел. Выкручивать не стал, только проводку разомкнул, продул фишку, пошевелил все. Завелась!Ух, надо ревизию там провести и датчик купить на всякий случай, возить с собой.

ПолезноЭтот текст дописан уже позже для того, чтобы вы не бегали по форумам и БЖ и не искали фотки датчика и место его расположения.Артикул ДПКВ: Hyundai / KIA 39180 26900, НО! дешевле купить 39180 22600 (многие его уже ставили)Где датчик: на передней стенке блока, правее термоэкрана. Если стоять перед открытым капотом, то по правую руку будут 2 датчика (один из них ДПКВ).

Будьте осторожны, если двигатель недавно работал, ТЕРМОЭКРАН МОЖЕТ БЫТЬ ОЧЕНЬ ГОРЯЧИЙ, не коснитесь случайно рукой (одежда с рукавами приветствуется!)

update 2017.03.25Наткнулся на видос по замене. Хоть там и просто всё, но вдруг кому пригодится

Датчики КИА Рио, как и любого другого современного автомобиля, позволяют ЭБУ (электронному блоку управления) правильно подготавливать топливно-воздушную свесь, контролировать работу и состояние двигателя в целом. Поэтому любое отклонение в работе датчика, сказывается на на остойчивости работы, на динамике автомобиля, расходе топлива. А иногда, например при отказе датчика положения коленчатого вала, и к полной неработоспособности двигателя. Поэтому, если на приборной панели автомобиля загорелась лампа «Чек» с изображением двигателя, срочно обратитесь к официальному дилеру (если автомобиль на гарантии) или на любую станцию техобслуживания для проведения диагностики и выяснения кода ошибки.

Замена датчика коленвала своими руками

Здравствуйте, уважаемые автолюбители! Хотелось бы сразу напомнить вам золотое правило автосервиса: Если к тебе приехал клиент, то устрани неисправность, попутно обеспечив работой коллегу по цеху… Пусть не обижаются добросовестные работники, но… чаще всего получается именно так.

Сегодня речь пойдёт о том, как проводится замена датчика положения коленвала своими руками. По оценкам специалистов, датчик коленвала является чуть ли не единственным из датчиков автомобиля, неисправность которого приводит к остановке двигателя.

Почему так происходит? Основная функция датчика коленвала – синхронизировать работу форсунок или системы зажигания, и его неисправность автоматически приводит к сбою в работе всей системы зажигания и подачи топлива.

Нужно отдать должное тому, что датчик коленвала не так уж и часто выходит из строя. Как правило, это происходит по нескольким причинам.

Причины выхода из строя датчика оборотов коленвала

Причины, которые приводят к необходимости замены датчика коленвала, могут возникнуть в любое время и в любом месте вашего маршрута. Поэтому, совершенно нелишним будет наличие в багажнике запасного датчика.

Если у вас не будет возможности своими руками произвести замену датчика коленвала, то на любом автосервисе вам это сделают за полчаса. Главное то, что вы должны помнить и знать: замена датчика оборотов коленвала не требует разборки двигателя или снятия защиты поддона картера. Всего лишь нужен демонтаж колеса.

Итак, причины замены датчика коленвала:

  • механические повреждения корпуса датчика оборотов коленвала, происходящие по разным причинам. В данном случае требуется замена датчика коленвала;
  • межвитковое замыкание внутри обмотки, из-за которого происходит сбой генерации импульсов к ЭБУ на определенных оборотах. Это для импульсных датчиков, а именно они наиболее распространены на нынешних автомобилях. В связи со сложностью определения данной неисправности, когда происходит ограничение числа оборотов на 3-4 тысячах, оптимальным решением является замена датчика положения коленчатого вала;
  • ещё одна неисправность, которая не относится к самому датчику, но влияет на его функциональность – это обламывание зубьев задающего венца. Причины могут быть разные, но последствия таковы, что происходит потеря мощности двигателя, нестабильность в работе двигателя и перерасход топлива.

Технология замены датчика коленвала своими руками

Первое, что вам необходимо сделать, при признаках неисправности датчика – провести его диагностику. Предварительно ознакомившись с инструкцией об устройстве датчика вашей модели.

Датчик коленвала проверяется обычным омметром либо тестером в режиме омметра. В инструкции к датчику должно быть указано его рабочее сопротивление. Именно на эту цифру нужно ориентироваться при проведении замера сопротивления. Если сопротивление ниже, указанного в руководстве для типа датчика, то однозначно необходима замена датчика коленвала.

Замена датчика положения коленчатого вала требует особого внимания на расстояние зазора между сердечником датчика и диском синхронизации. У каждого типа датчиков и моделей двигателя он свой, поэтому вновь направляемся к инструкции именно для вашего автомобиля.

Перед тем, как снимать датчик сделайте метки по отношению болтов крепления к корпусу и положению датчика. Установку нового датчика желательно проводить, используя старые болты крепления.

Демонтаж неисправного датчика коленвала не составит особого труда. Процесс его описывать нет смысла, так как существуют определенные конструктивные особенности у автомобилей разных моделей. Не поленитесь и при съёме старого датчика промаркируйте: его положение, провода. При установке нового датчика, эта схема вам поможет.

При установке нового датчика оборотов коленвала, глубина установки регулируется при помощи шайбы (прокладки), которая идёт в комплекте с датчиком. Монтаж датчика осуществляется в обратном порядке процесса снятия.

Удачи вам при замене датчика оборотов коленвала своими руками.

  • Андрей
  • Распечатать

Инструкция по замене регулятора

ДПРВ ремонту не подлежит, при его поломке его следует заменить. Для замены регулятора нужно собрать ключи из головки на «10» и удлинителей.

Процесс замены состоит из этапов:

  1. Снимаем с аккумулятора отрицательную клемму.
  2. Нажав на фиксатор, отсоединяем жгут проводов.
  3. Выкручиваем два болта крепления.
  4. Вынимаем поломанный датчик распредвала и устанавливаем на его место новый.
  5. Выполняем обратные действия по сборке.

Датчики распредвала и коленвала несложно менять. Если знать, где они находятся и как крепятся, то замену может сделать любой автолюбитель. Таким образом, можно избавить себя от посещения автосервиса.

Как проверить датчик коленвала ВАЗ

 Вазовский датчик коленвала индуктивного типа проверяется мультиметром на предмет обрывов внутри катушки и заданного сопротивления, величина которого находится в диапазоне 600-900 Ом. Обязательной так же является проверка проводки ДПКВ.

Проверка может быть осуществлена измерением индуктивности, для этого необходимо иметь три прибора: вольтметр, трансформатор и измеритель индуктивности. Метод не сложный, но громоздкий и эффективнее купить новый датчик с целью проверки работоспособности двигателя.

Проверку ДПКВ также осуществить стартерной прокруткой, наблюдая за показаниями тахометра. Диодной контролькой можно проверить наличие импульсов на разъеме форсунок.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

  1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
  2. Если с зазором все в порядке, до демонтируем устройство с авто.
  3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
  4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
  5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
  6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

  • вольтметр, желательно цифровой;
  • мегаомметр;
  • измеритель индуктивности;
  • сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке.
Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов.
На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
