Износ тормозных колодок

Выработка на поворотном кулаке

Передние и задние дисковые тормоза стучат колодками очень часто из-за выработок на поворотных кулаках. В результате длительной эксплуатации «съедается» металл в месте соприкасания с несущей пластиной. При визуальном осмотре на кулаке можно обнаружить небольшие выемки, являющиеся признаками износа.

Первоначально посторонний звук появляется на кочках, но в последующем он может сопровождать весь период движения автомобиля. При обращении к мастеру на СТО с вопросом о том, что делать с изношенным поворотным кулаком, автовладелец получает два стандартных способа решения проблемы:

  1. При помощи сварки наварить металл на изношенную поверхность.
  2. Произвести замену кулака.

Оба эти способа очень часто являются неприемлемыми для автовладельцев, так как имеют большую стоимость. Существует кустарные способы решения проблемы. Один из наиболее дешевых и простых методов приведен ниже. Для него потребуется только пластиковые хомуты.

Очистить выступы на кулаке.

Затянуть пластиковую стяжку. Аналогичные действия сделать для остальных выступов.

Обрезать лишнее.

Так как пластиковые стяжки не обладают высокой прочностью их требуется обновлять 1-2 раза в год. Для более длительного решения проблемы рекомендуется использование металла. Закрепить его можно, например, так, как показано на фото ниже.

Особенности стуков при торможении

Дребезжание суппортов свойственно всем транспортным средствам после определённого пробега

Водителю следует обращать повышенное внимание при движении с небольшой скоростью или проезде препятствий на посторонние шумы, которых ранее не наблюдалось. Стук суппортов явно проявляет себя при переезде лежачих «полицейских» или на кочках грунтовой дороги

Этот звук исчезает, когда происходит нажатие на тормозную педаль.

Почему происходит это явление — будет описано далее. Многие водители сразу и не могут подумать, что дело именно в этом узле тормозной системы. Чаще грешат на неисправности ходовой или износ амортизаторов. Посторонний звук может выдавать в себя в виде клацания или звона, дребезжания или стука, но часто пропадает при торможении.

Стуки усиливаются во время наезда на дорожное препятствие, зато могут и ослабеть при совершении маневра или поворота. Легче ремонтируется передний суппорт — для этого нужно купить специальный ремкоплект. Дальше высверлить несколько отверстий в узле и вставить в него пружинки. Каждый такой комплект рассчитан на 2 суппорта. Кстати, новые стуки могут быть следствием износа колодок на 50% и более. Чтобы правильно поставить диагноз, лучше снять колесо и рассмотреть суппорт внимательно.

Как понять, что привод стояночного тормоза нуждается в регулировке

Специалисты рекомендуют диагностировать состояние стояночного тормоза каждые 30 тыс. км пробега либо раз в год, если автомобиль мало эксплуатируется. Кроме того, необходимо проводить диагностику работоспособности ручника при наличии подозрений на наличие неисправности. Эта достаточно простая процедура, которая может проводиться самостоятельно.

Насколько правильно выполнена регулировка привода стояночного тормоза вашего авто можно проверить двумя способами.

  1. Первый вариант предполагает наличие крутого уклона, на который нужно установить авто и затянуть стояночный тормоз. Если привод ручника отрегулирован правильно, то машина не будет скатываться. Если же авто начинает двигаться, нужно попытаться затянуть стояночный тормоз до упора. Если и это не помогло, нужно обратиться в автосервис для регулировки или ремонта привода ручника.
  2. Второй способ диагностики регулировки привода ручника может применяться на ровной площадке. Для этого нужно затянуть стояночный тормоз, завести мотор, включить передачу и плавно отпускать сцепление. Если мотор при этом заглохнет, значит с ручником все в полном порядке. Если же, при полностью затянутом стояночном тормозе машина будет двигаться, значит вашему авто необходим квалифицированный ремонт.

Симптомы, указывающие на неисправность привода стояночного тормоза:

  • Заметное ослабление натяжения троса ручника.
  • Повышенный износ тормозных колодок.
  • Увеличенный зазор колодками и барабанами тормозного механизма задних колес.

Необходимо выполнить регулировку привода стояночного тормоза если:

  • Произведена заменена тормозных колодок задних колес.
  • Выполнялась замена барабанов или тормозных дисков задних колес.
  • Проводились работы по регулировке положения тормозных колодок задних колес.
  • Выполнена замена троса стояночного тормоза.
  • Выполнялась переустановка регулировочного механизма ручника.
  • Увеличился ход рычага ручника до 10 зубьев.

Проверка состояния и регулировка привода стояночного тормоза должна выполняться квалифицированными специалистами. При наличии соответствующих знаний об устройстве автомобилей можно попытаться решить эту задачу своими силами.

Такие работы выполняются в специально оборудованном для ремонта авто месте с соблюдением требований техники безопасности. Перед началом регулировки и ремонта стояночного тормоза следует ознакомиться с устройством этого элемента на конкретном авто. Найти соответствующую информацию можно в эксплуатационной инструкции автомобиля.

Что делать, если гремят колодки в суппорте сразу после замены?

В таком случае виновником проблемы является слишком тонкий диск. Обычно его ресурс составляет от 120 до 200 тысяч километров. При значительной выработке, вернуть прежний зазор не поможет ни смазка, ни дополнительные пластины. Выход из ситуации только один – замена тормозного диска на новый.

Некоторые производят проточку данного элемента. Но стоит помнить, что такая операция делается лишь при условии достаточной толщины детали. В нашем случае эта операция может еще и навредить.

Если гремят суппорта, что делать? В случае установки нового диска и колодок, проблема должна решиться. Но если она осталась, можно попробовать заменить прижимную скобу.

Причины возникновения стуков

Поскольку вы самостоятельно можете определить стук от суппорта при отрабатывании подвески на неровностях, можно так же смело заняться и устранением проблемы собственными руками.

Ничего страшного и сложного в этом нет. Подобное случается на разных машинах, включая:

  • Тойота Королла;
  • Газель;
  • Лада Ларгус;
  • Форд Фокус;
  • ВАЗ 2110;
  • Мерседес Спринтер;
  • Рено Логан;
  • ВАЗ 2114;
  • Лада Веста;
  • Шевроле Авео (через каждые 30 тыс. км пробега);
  • Хендай Солярис и пр.

Причина обычно кроется в одной из 3 причин.

Сюда относится плохая фиксация элемента, износ направляющих, а также износ со стороны тормозных колодок. В последнем случае по факту стучать будут сами колодки, хотя симптоматика проявляется идентично. В любом случае туда придется лезть и предпринимать соответствующие меры.

Теперь каждую причину рассмотрим отдельно.

Износились колодки

Первое, что следует проверять при возникновении подобной симптоматики, это именно колодки.

Существует два простых способа диагностики, которые можно проводить своими руками.

  • Во время движения. Если вы чувствуете, что машина хуже тормозит при том же нажатии на педаль, плюс при торможении раздается скрип, колодки наверняка серьезно износились. Сюда же относится такой признак как биение в педали;
  • Визуальный метод. Придется добраться до колодок, сняв колесо, и изучить их состояние визуально. Стертые накладки говорят о проблеме. Даже если они стерлись не полностью, лучше сразу провести лечение узла.

На каждом авто колодки подлежат замене через определенный период. Обычно это 10-15 тысяч километров.

В случае, когда колодка износилась, водитель будет наблюдать звук, напоминающий стук от суппорта. Допускать чрезмерный износ колодок ни в коем случае нельзя, иначе это грозит повреждением тормозного диска. Также подобные колодки могут выдавить и спровоцировать заклинивание тормозного автомобильного цилиндра.

Разобравшись с износом колодки в суппортах, двигаемся дальше.

Виновниками выступают направляющие

В тормозной есть достаточно важный узел, который называется направляющими суппорта. При их износе требуется провести мероприятия по замене компонентов.

Фактически здесь может быть 2 проблемы.

  • Износились сами направляющие. Если износу подверглись эти элементы, то тут ничего ремонтировать или восстанавливать не нужно. Вам просто требуется приобрести новые направляющие, и установить их на место старых. Опираясь на видео инструкции, сделать это будет довольно легко;
  • Износились гнезда. У направляющих есть гнезда, которые также со временем изнашиваются. Тут вам помогут специальные ремонтные резинки. Это резинки надевают на штифт, тем самым направляющие перестают провоцировать стук.

Чего делать не стоит, так это применять так называемый колхозный метод. Он заключается в высверливании дополнительных отверстий в блоке цилиндров тормозной системы, а также в самом суппорте, после чего элементы стягивают. Для этого применяют распорную пружину.

Иногда смазка помогает избавиться от постороннего шума на продолжительный период. У некоторых звук появляется снова через 200-500 километров, у других выдерживает и несколько тысяч километров.

Крепление суппорта

Самой редкой неисправностью считается ослабевшее крепление суппорта. Но поскольку подобное также случается, эту проблему обязательно нужно рассмотреть.

Я уже не говорю о косяках мастеров, которые устанавливали деталь и не затянуть ее должным образом. Крепление может ослабнуть по достаточно банальной, но распространенной причине. Это низкое качество дорог. Постоянные вибрации ведут к разбалтыванию соединения.

Решается проблема просто. Нужно лишь затянуть покрепче болты и все.

Напоследок предлагаю вам рассмотреть еще один наш недавний материал, в котором мы отвечали на вопрос о том, почему буксует сцепление. Думаю, многим это будет полезно и интересно знать.

У меня на этом все

Спасибо всем за внимание

Подписывайтесь, оставляйте комментарии, задавайте вопросы по теме и не забывайте приглашать к нам своих друзей!

Watch this video on YouTube

Что делать, если стучат суппорта

Столкнувшись с проблемой стука суппорта, нужно сперва провести диагностику и определиться с причиной неисправности.

Сильный износ колодок

Первое, что нужно проверить при подозрении на стук суппорта, это колодки. Их диагностику можно провести двумя способами:

  • В движении. Если при движении автомобиль начал хуже тормозить, при прежнем усилии нажатия на педаль, а также появились характерные скрипы при торможении, это говорит о сильном износе колодок. Также на это указывает биение педали при торможении;
  • Визуально. Осмотрев колодки, нужно определить, истерлась накладка на них до металла или еще нет. Если истерлась или ситуация близка к этому, требуется замена колодок.

Следует отметить, что на каждом автомобиле периодичность замены колодок различается. Чаще всего она варьируется на уровне от 10 до 15 тысяч километров.

Если колодки сильно износятся, водитель при движении может слышать звук, похожий на стук суппорта. Опасность заключается в том, что колодки могут выработаться до железа, что приведет к серьезным проблемам, например, начнет стачиваться тормозной диск. Также изношенные колодки могут привести к выдавливанию и заклиниванию тормозного цилиндра.

Проблемы с направляющими

Направляющие суппорта являются важным элементов тормозной системы. Если они изношены (или изношены гнезда, где они устанавливаются), данную проблему следует устранить. Сделать это можно следующими способами:

  • Износ направляющих. Если изношены именно направляющие, то устранить данную проблему можно их непосредственной заменой;
  • Износ гнезд направляющих. В ситуации, когда изношено гнездо направляющей, рекомендуется воспользоваться специальными резинками. В продаже можно найти резинки, которые надеваются на штифты, что должно избавить от стука направляющих.

Обратите внимание: Иногда решить ситуацию со стуком суппорта из-за проблем с направляющими получается их смазкой. Необходимо приобрести специальную смазку для суппорта и густо ее нанести на направляющую, предварительно вытащив ее из посадочного места

В зависимости от ситуации, подобное решение может устранить проблему на несколько сот или тысяч километров.

Также имеется «колхозный» вариант решения проблемы со стуков суппорта из-за направляющих. В суппорте и блоке тормозных цилиндров просверливаются дополнительные дырки, и детали стягиваются при помощи распорной пружины.

Откручено крепление суппорта

Наиболее редкая из рассматриваемых проблем, которая также может привести к стукам суппорта. Открутиться крепление суппорта может по причине постоянного движения по дорогам низкого качества или из-за невнимательности мастера сервисного центра, плохо закрепившего суппорт при ремонте или диагностике тормозной системы. Соответственно, при подобной проблеме достаточно надежно закрутить болты, чтобы ее устранить.

(418 голос., средний: 4,58 из 5)

Наши действия

Так все-таки, что делать, если скрип реально доставляет неудобства? Если быть честным вариантов немного. Что касается неисчезающего скрежета тормозных колодок, выход один – приобрести колодки отменного качества. В случае когда при движении автомобиля не удается выдержать даже шум во время притирочного периода, на помощь снова придет автохимия. Однако при ее покупке нужно учитывать тот факт, что дисковые тормоза – это среда повышенных нагрузок, поэтому вещества нужны высокотемпературные. Существует несколько разновидностей таких средств:

  • Противозадирные пасты – применяются для смазки скоб, обратных сторон колодок и противоскрипных пластин.
  • Смазки для суппортов.
  • Универсальные вещества – используются для обработки движущихся частей суппорта как пластмассовых, так и эластичных.

То есть, если желания сталкиваться со скрипом тормозных колодок нет, лучше при их замене использовать специальные смазки, которые действительно помогут. Мои познания в этом вопросе подошли к концу. Дорогие друзья поверьте, рассказал все, что знал. Осталось только низко поклониться и удалиться!

Скрипит как несмазанная телега. Многие уже не помнят смысла этой поговорки. Скрипели несмазанные оси. А вообще, скрип порождает вибрация. В телеге это было моментальное «приваривание» втулки колеса к оси и последующий срыв. Когда эти процессы происходили с частотой, воспринимаемой ухом человека (20 Гц – 20 кГц), наши предки и слышали скрип.

Оси автомобилей давно снабжены шариковыми либо роликовыми подшипниками. Кстати, семантика этого слова определяется приставкой и корнем – «под шипом». Теперь там никаких микроприхватов уже быть не может. Тем не менее машины продолжают скрипеть, а причины всех этих немузыкальных звуков – тормозная система автомобиля. Причем процессы происходят по такому же сценарию, как и на телегах при недостатке колесной мази. Также тормозная колодка при замедлении автомобиля на миллисекунду «прирастает» к диску или барабану, а затем срывается. Этот процесс многократно повторяется, порождая визг или скрип. Причем если вы затормозите с блокировкой колес на автомобиле без антиблокировочной системы, тормозные колодки скрипеть перестанут, зато раздастся визг резины по асфальту. И там явления будут схожими. Получается, что должны скрипеть так же, как скрипит палец по стеклу? Нет. Исправные колодки «верещать» не должны.

Конечно, скрипа можно избежать смазкой поверхностей, что для тормозов недопустимо. Второй способ – не давать тормозной колодке совершать свободных колебаний. Расскажу о методах гашения колебаний тормозных колодок:

Причинами скрипа тормозов могут быть предельный износ колодок, а также попадание в канавку колодки относительно крупного камня. Впрочем, камень мог угодить в щель между диском и тормозным щитом. Но в последнем случае звук не зависит от нажатия на педаль тормоза.

Чтобы новые тормозные колодки не скрипели, перед их установкой нужно тщательно очистить все сопрягаемые поверхности. Существуют автопрепараты в аэрозольной упаковке, нанеся которые на поверхности тормозных механизмов можно получить пленку, предотвращающую появление скрипа. Если после замены колодок вас по-прежнему преследует скрип, то можно попробовать пересобрать все соединения с применением такого препарата. Не помогло – .

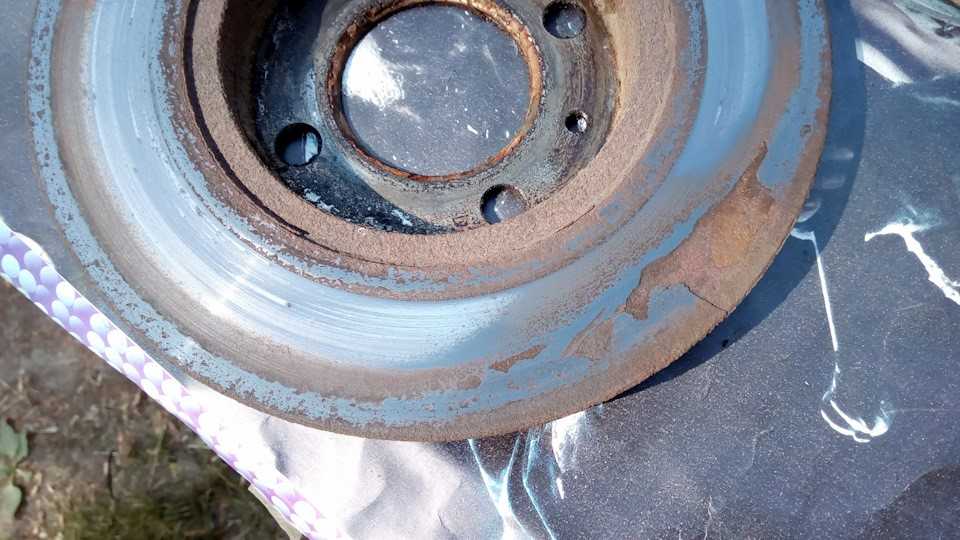

Диски

Вышедшие из строя диски также могут стать причиной стука колодок. В результате интенсивного торможения металл разогревается. При проезде через лужу попадание воды ведет к появлению деформаций. Возникает биение диска. При этом стук колодок напрямую зависит от скорости движения автомобиля. Устранение биения возможно расточкой, но при условии, что деформация не существенна, а толщина диска достаточна. В противном случае требуется его замена.

Использование низкокачественных дисков приводит к их расслаиванию. Это вызывает повреждение колодок и их стук. Устранить проблему возможно только заменой дисков на высококачественные.

Стучит суппорт — что делать: как устранить громыхание своими руками

Всем привет! Вряд ли кто-то будет спорить с тем, что исправная работа тормозной системы является залогом безопасности каждого водителя. Потому сегодня продолжим эту тему, поговорив о том, почему стучит суппорт, что делать в этой ситуации и кто выступает провокатором шума.

Наверняка каждый знает, что нужно всегда следить за степенью износа дисков торможения. Мы также разговаривали с вами о проточке тормозных барабанов, а еще изучали нюансы самостоятельной проточки тормозных дисков. Я не призываю делать это своими руками, но особенности и задачи подобных процедур вы знать обязаны.

Суппорт относится к тормозной системе транспортного средства. Он бывает как передний, так и задний. Но в обоих случаях его лечение выполняется примерно по одной схеме. Да и причины стуков идентичные.

Последствия заклинивания тормозных суппортов

Мы производим ремонт и восстановление суппортов для большинства видов коммерческого транспорта, для легковых и грузовых автомобилей.

В предыдущей статье мы писали про проблему заклинившего заднего суппорта . А в этой статье мы расскажем какие проблемы могут возникнуть у владельцев автомобилей, любых – лекковых, грузовых, коммерческих среднего класса, микроавтобусов, да любых вообще.

Дело в том, что кроме неприятностей с безопасностью движения, ведь тормоза это самая важная система которая обеспечивает безопасность движения. Это даже не обсуждается, всем понятно, кроме отдельных дураков, что с этим шутить нельзя.

Важно

Могут возникнуть проблемы и неприятности с техническим состоянием автомобиля. И это всё взаимосвязано.

Как же работают суппорта? При на жатии на педаль тормоза поршень главного тормозного цилиндра передаёт давление через гидравлическую, в данном случае томозную жидкость на поршень суппорта, который давит на тормозные  колодки, которые  в свою очередь сжимают тормозной диск или тормозной барабан.

Так вот когда водитель отпускает педаль тормоза поршень суппорта возвращается в исходное положение. И колесо вращается свободно.

  • ​Но когда подклинивает поршень суппорта, или
  • направляющая суппорта, то колодка остаётся
  • прижатой к тормозному диску. Вот здесь и
  • начинается самое весёлое. Тормозные диски
  • начинают греться и в зависимости от  того на
  • сколько зажаты суппортами колодки от того и зави-
  • сит скорость с которой повышается температура
  • тормозного диска и температура нагрева
  • тормозных дисков или тормозных барабанов.
  • Бывают случаи когда диски нагреваются до
  • красна. При этом эфективность торможения резко
  • падает, так как колодки и диск “замыливаются” и
  • теряют свои свойства.
  • При остывании диски “ведёт” и они деформируются
  • диск становится кривым. И после при нажатии на
  • педаль тормоза ощущается “биение” диска. А это
  • значит что нормально опять таки затормозить
  • не получится. И тормозной диск придётся выбро-
  • сить. А так как диски меняются и продаются парой
  • придётся менять оба диска.
  • Но на этом беды не заканчиваются.

Когда клинит суппорт то нагреваются не только тормозные диски, нагревается сам тормозной суппорт и нагревается ступица к которой прикручен тормозной диск и суппорт. Когда нагревается  ступица нагревается и подшипник ступицы и сальники подшипников ступицы тоже нагреваются.

Смазка подшипника ступицы или коксуется или вытекает через задубевшие и потерявшие свои эластичные свойства сальники, или теряет свои смазывающие свойства. Начинается “сухая” работа ступичного подшипника. Он начинает гудеть и греется ещё больше.

Если его не заменить он просто рассыпается, что в свою очередь может привести к аварии. На нашей практике бывали случаи когда  метал подшипника накручивало на полуось, в заднеприводной Вольве и от нагрева плавились датчики АБС прикрученные к ступице. На переднеприводных машинах разрушается ШРУС .

И всё это может закончится бедой

Поэтому очень важно при замене тормозных колодок тщательно проверять тормозной суппорт, его направляющие и резиновые пыльники

При малейшей проблеме суппорт нужно или поменять на новый,или отремонтировать если это возможно.

Суппорт заклинило что делать

Как работает тормозной суппорт

В идеальном состоянии тормозной суппорт должен работать по следующей схеме:

  1. Водитель в салоне автомобиля нажимает на педаль тормоза;
  2. В этот момент внутри тормозной магистрали нагнетается давление, и оно передается на поршневую группу всех суппортов;
  3. Суппорта под действием давления подводят тормозные колодки к диску, закрепленному непосредственно на вращающемся колесе;
  4. Из-за возникающей силы трения вращение диска, а вместе с тем и колеса, замедляется.

Важно: для грамотной работы тормозной системы колодки должны располагаться строго параллельно к тормозному диску. Поскольку при торможении автомобиля возникает трение, вместе с тем образуется тепло, которое нагревает тормозные колодки, жидкость и суппорта

Соответственно, исправный тормозной суппорт должен состоять из материала, свойства которого не изменяются при нагреве. Также материал суппортов должен быть крепким, чтобы выдерживать большие нагрузки

Поскольку при торможении автомобиля возникает трение, вместе с тем образуется тепло, которое нагревает тормозные колодки, жидкость и суппорта. Соответственно, исправный тормозной суппорт должен состоять из материала, свойства которого не изменяются при нагреве. Также материал суппортов должен быть крепким, чтобы выдерживать большие нагрузки.

Почему скрипит и клинит тормозной суппорт

Сигналом о том, что с автомобильным суппортом имеются проблемы, является скрип. Он может обозначать, что суппорт износился и ему требуется замена или о необходимости провести диагностическое обслуживание детали. Звук скрипа при работе суппортов чаще всего возникает по одной из следующих причин:

Неправильно установлены колодки. Если колодки находятся не параллельно тормозным дискам (или стоят не на своих местах, например, из-за ошибки во время ремонта), это можно приводить к скрипам;

  • Изношенные тормозные диски, которые также непосредственно участвуют в процессе торможения;
  • Отсутствует смазка или смазочный материал выбран неправильно. Зачастую водители (и частные сервисы) экономят на смазке для суппортов, что категорически нельзя делать. Дело в том, что необходимо для суппорта подбирать не только смазку со способностями по охлаждению и препятствию трению. Также смазка суппорта обязательно должна быть устойчива к внешним воздействиям, особенно в зимний период времени, когда на дороге много грязи и солей.

Критической является ситуация, когда тормозной суппорт не просто скрипит, а клинит в процессе работы. Иначе говоря, водитель нажимает на педаль тормоза, а когда ее отпускает, суппорт не отводит колодки от тормозных дисков, что приводит к неконтролируемому торможению автомобиля, излишнему износу и перегреву деталей в тормозном механизме.

Что делать, если суппорт скрипит или клинит

Если скрипит или клинит тормозной суппорт, при этом деталь в хорошем состоянии, можно самостоятельно постараться устранить возникшие проблемы. Для этого рекомендуется выполнить следующий набор действий:

Первым делом требуется выкрутить тормозной суппорт, для этого нужно поставить автомобиль на домкрат и снять колесо. Стоит отметить, что в некоторых моделях автомобилей суппорт может откручиваться против часовой стрелки;
Сняв суппорт, выкрутите поршень при помощи ключа, далее его необходимо вытащить из цилиндра;
Снятые детали требуется внимательно осмотреть на наличие сколов, ржавчин, коррозии и различных повреждений. Если ржавчина найдена, ее требуется хорошо зачистить

Когда суппорта сильно изношены, могут возникнуть проблемы с очисткой ржавчины подручными средствами, в такой ситуации потребуется отшлифовать деталь;
Очистив суппорт от ржавчины, слейте из него жидкость, вытащите уплотнительное кольцо и тщательно все прочистите, особое внимание нужно уделить месту крепления кольца;
Далее все детали требуется просушить, залить жидкость и собрать суппорт обратно.

Как избежать выхода суппорта из строя

Описанные выше процедуры по полной очистке суппорта весьма сложные и требуют большого количества времени. Чтобы их приходилось проводить как можно реже, обязательно каждые 6 месяцев смазывайте поверхность суппорта специальной смазкой или WD-40, чтобы избежать образования коррозии.

Также рекомендуется ежегодно осматривать суппорт на предмет наличия коррозии, повреждений, загрязнений и разрыва пыльника.

Как работают тормоза в автомобиле

Картинка описание: Когда ваша нога нажимает педаль тормоза, тормозная жидкость в тормозной системе выжимается из узкого цилиндра в более широкий цилиндр. Эта система известна как гидравлическая система. Это позволяет значительно увеличить силу тормозного вашего усилия.

Теория…

Представьте себе, сколько вам нужно сил, чтобы остановить быстроходную машину. Простое нажатие педали тормоза не создало бы достаточной силы, чтобы активировать все четыре тормоза так, чтобы быстро остановить ваш автомобиль. Вот почему тормоза используют гидравлику: систему заполненных тормозной жидкостью трубок, которые и увеличивают ваше тормозное усилие. Также благодаря гидравлике тормозные усилия могут передаваться легко из одного места в другое за короткий срок.

Когда вы нажимаете на педаль тормоза, ваша нога, по сути, перемещает рычаг, который заставляет сдвинуть поршень в длинном узком тормозном цилиндре (главный тормозной цилиндр), который в свою очередь начинает двигать гидравлическую жидкость (тормозная жидкость) в сторону узкой трубки расположенной на конце тормозного цилиндра.

К этой трубке, как правило, подключены такого же диаметра трубки, идущие на каждый тормоз автомобиля. Далее тормозная жидкость по узким трубкам попадает в более объемные цилиндры, расположенные на колесах.

Поскольку тормозные цилиндры, расположенные на каждом колесе, намного больше, чем цилиндр, расположенный в тормозной системе сразу после педали тормоза, сила, которую вы изначально применили к педали тормоза, значительно увеличивается. В результате эта сила и сжимает тормозные колодки в каждом тормозе колеса.

На практике…

  1. 1. Ваша нога нажимает на педаль тормоза.
  1. 2. Когда педаль движется вниз, она толкает рычаг, который соединен с поршнем главного тормозного цилиндра.
  1. 3. Рычаг толкает поршень (синий на картинке) в узкий цилиндр, который заполнен гидравлической тормозной жидкостью (обозначена красным цветом). Когда поршень перемещается в цилиндре, он сжимает тормозную жидкость и толкает ее в узкое отверстие, расположенное в конце цилиндра, к которому подсоединена трубка. Это происходит примерно так же, как ручной насос выжимает воздух из цилиндра в тонкий шланг.
  1. 4. В результате образовавшегося давления тормозная жидкость попадает в длинную тормозную магистраль, состоящую из тормозных трубок, которые подходят к каждому колесу. В результате нагнетенного давления главным тормозным цилиндром, тормозная жидкость в итоге достигает каждого колеса.
  1. 5. Далее жидкость под давлением попадает в тормозные цилиндры, расположенные в колесах, которые имеют больший размер, чем главный тормозной цилиндр (цилиндр в колесе обозначен, синим цветом).
  1. 6. Когда жидкость попадает в тормозной цилиндр, имеющий больший объем по сравнению с главным тормозным цилиндром, то сильно увеличивается тормозное усилие из-за разницы объемов цилиндров в тормозной системе.
  1. 7. В результате увеличенного давления жидкости поршень в тормозном цилиндре колеса зажимает тормозную колодку, прижимая ее к тормозному диску / барабану.
  1. 8. В результате трения тормозной колодки и тормозного диска начинается замедление колесного диска, что в конечном итоге и останавливает машину.

Наш простой пример показывает основной принцип работы гидравлической тормозной системы; на практике все немного сложнее.

На самом деле педаль тормоза фактически управляет четырьмя отдельными гидравлическими тормозными линиями, идущие на все четыре колеса. В нашем же примере мы показываем принцип работы тормозов на одном колесе автомобиля.

Для безопасности, как правило, во всех автомобилях используется два отдельных контура гидравлических тормозов. Это необходимо на тот случай, если вдруг из-за каких-то неисправностей вышел из строя один тормозной контур. В этом случае второй контур всей тормозной системы будет по-прежнему функционировать.

Тормоза с гидравлическим приводом

В легковых автомобилях распространение получил гидравлический тип привода.

В целом рабочий тормоз состоит из пяти элементов, цепь расположения которых выглядит так:

  • Педаль;
  • Усилитель (вакуумный);
  • Главный тормозной цилиндр;
  • Трубопроводы;
  • Рабочие цилиндры (входящие в конструкцию исполнительных механизмов);

В основу работы всей этой системы положена такое свойство жидкости, как отсутствие изменения объема при создании давления на нее (она не сжимается).

Благодаря этому и существует возможность использования жидкости в качестве элемента для передачи усилия.

Принцип работы такой системы очень прост: водитель прикладывает усилие, нажимая на педаль, а имеющийся в конструкции усилитель повышает его.

Далее усилие передается на поршни главного цилиндра. Те, перемещаясь, создают давление на жидкость, из-за чего она выдавливается из цилиндра, и по трубопроводам подается на рабочие цилиндры.

Поршни рабочих механизмов от полученного воздействия жидкости перемещаются, обеспечивая срабатывание рабочего механизма.

У барабанного механизма имеется два поршня рабочего цилиндра, которые взаимодействуют с колодками.

У дисковых тормозов в суппорте установлен только один рабочий цилиндр с поршнем. Но сам суппорт может перемещаться по своим осям крепления.

У этого механизма тормозной диск располагается между двух колодок, установленных в суппорте.

Поршень при создании давления на него прижимает только одну колодку к диску, вторая же прижимается суппортом, который смещается при давлении поршня в колодку и диск.

Данный тип привода сейчас оснащается дополнительными механизмами и системами, такими как вакуумный усилитель, облегчающих водителю создание усилие на жидкость, а такжеABS система, которая исключает полную блокировку колес при торможении, что не дает авто пойти юзом и значительно уменьшает тормозной путь.

При отпускании педали, установленные в главном цилиндре пружины, возвращают поршни в начальное положение, что приводит к сбросу давления в системе, и возврат рабочих поршней в исходную позицию.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
АвтоДиск
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
